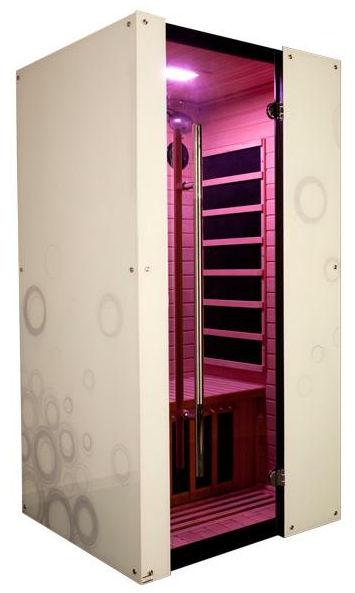

1 Návod Infrasauna Crystal

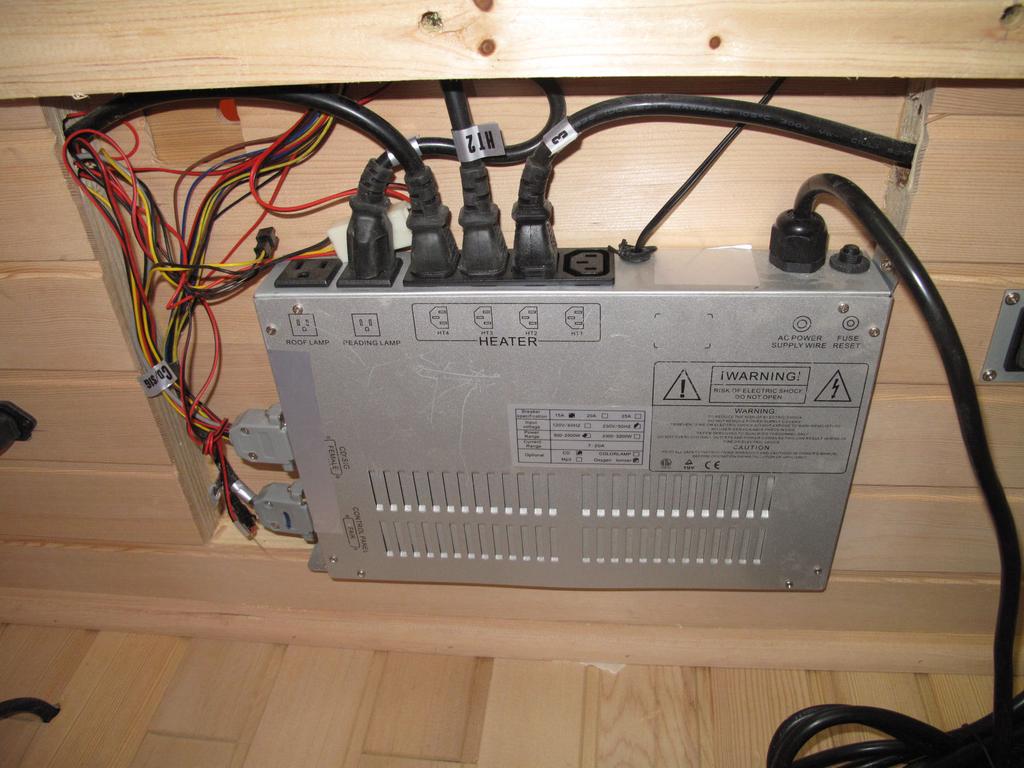

2 1. Ovládací skříňka a označení komponentů Ovládací skříňka je řídícím centrem sauny. je namontována na zadním panelu pod lavicí. MAIN POWER-síťové napájení sauny HT1,HT2,HT3,HT4 napájecí kabely topných těles READING LAMP napájecí kabel čtecího světla ROOF LAMP napájecí kabel střešního světla CONTROL PANEL zapojení ovládacího panelu CD/SIG skupina signálních kabelů pro zapojení rádia,teplotního senzoru atd. L/SPEAKER zástrčka levého reproduktoru R/SPEAKER zástrčka pravého reproduktoru BUZZER zástrčka bzučáku TEMP SENSOR teplotní sezor IONIZER POWER konektor pro ionizátor 2. Montážní pokyny Před montáží si pečlivě prostudujte návod k obsluze. Pro montáž sauny jsou požadovány 2 osoby. Před samotnou montáží je důležité vybrat vhodné místo pro umístění sauny: Přívodnní kabel napájení musí být snadno přístupný Místo pro saunu musí být suché a rovné Místo pro saunu musí být vzdáleno od zdroje vody Pořadí pro montáž: SPODNÍ DESKA ZADNÍ DESKA LEVÁ DESKA PRAVÁ DESKA LAVICE PŘEDNÍ DESKA HORNÍ DESKA

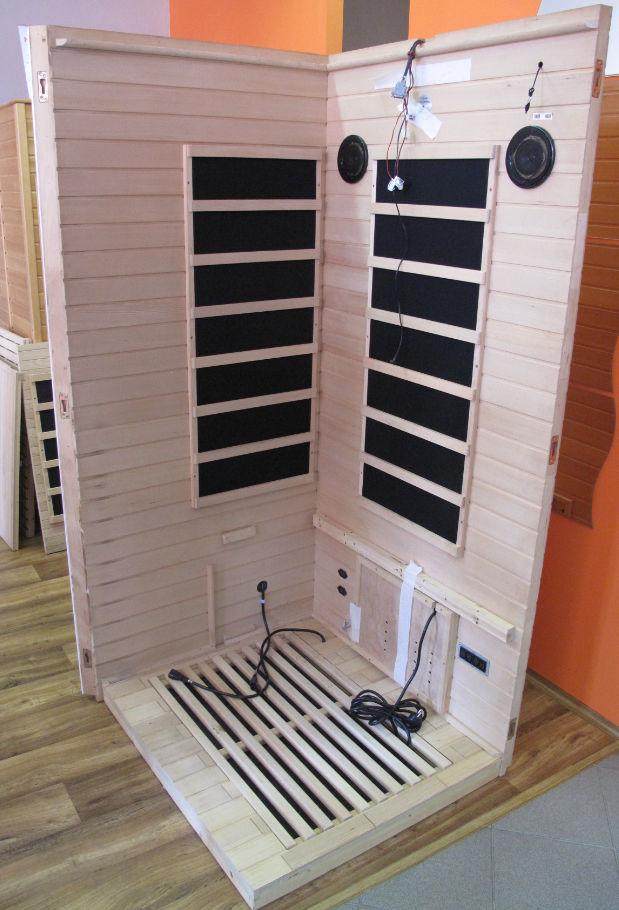

3 1. SPODNÍ A ZADNÍ DESKA Umístěte spodní desku na podlahu. Deska obsahuje kabel od podlahového topidla. Tento kabel bude v zadní části infrasauny. Umístěte zadní desku na spodní desku. 2. LEVÁ DESKA Odstraňte šroubky skla a sejměte vnější bílé sklo levé desky, dejte ho opatrně stranou na měkkou podložku, aby nebylo při montáži poškozeno. Umístěte levou desku k zadní desce, srovnejte jazýčky levé desky do drážek zadní desky a spojte je dohromady (je nutné lehce nadzvednout levou desku) 3. PRAVÁ DESKA Odstraňte šroubky skla a sejměte vnější bílé sklo pravé desky, dejte ho opatrně stranou na měkkou podložku, aby nebylo při montáži poškozeno. Umístěte pravou desku k zadní desce, srovnejte jazýčky pravé desky do drážek zadní desky a spojte je dohromady (je nutné lehce nadzvednout pravou desku)

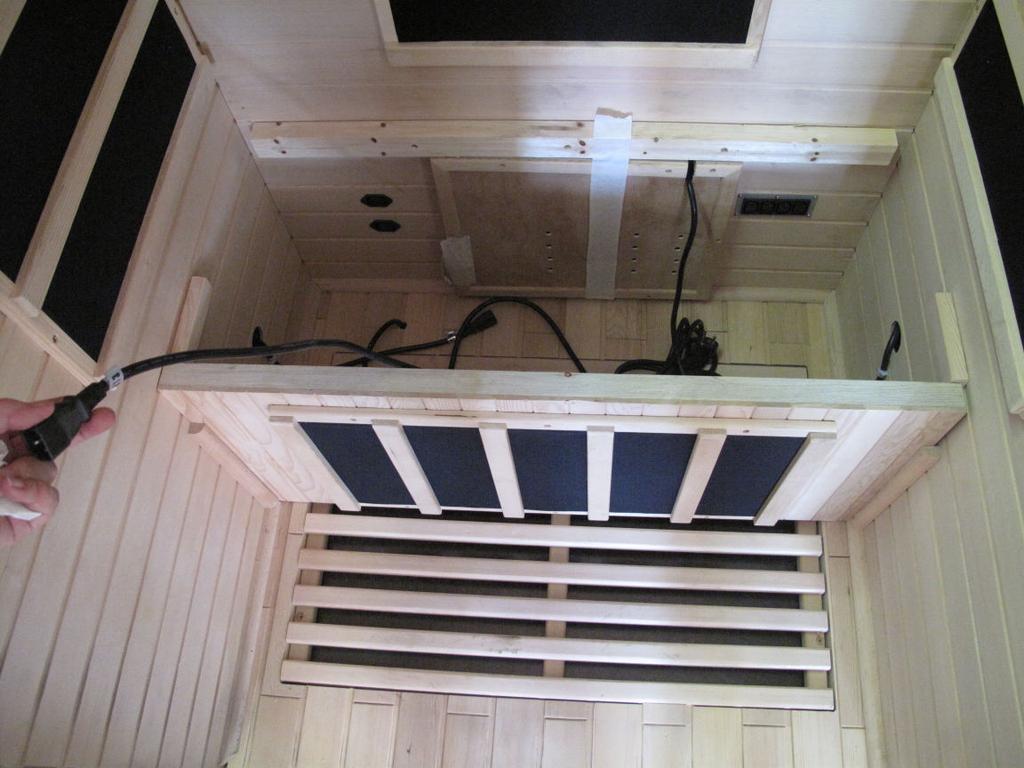

4 4. LAVICE A LAVICOVÉ TOPIDLO Zasuňte přední desku lavice s topnými tělesy tak, že zarovnáte její boční strany s vertikálními vodítky na bočních deskách. Mřižka topného tělesa směřuje ven (směrem k přední části sauny). Zatlačte přední desku lavice úplně dolů, dokud se nebude po celé délce dotýkat spodní desky a sedět pevně na místě. Zapojte kabel topidla umístěného v přední desce lavice do vstupu na řídící jednotce nacházející se na spodní straně zadní desky. Nainstalujte horní desku lavice posunutím po horizontálních vodítkách na bočních deskách. Zatlačte lavici po celé dráze, dokud se nebude dotýkat zadní desky a nebude sedět pevně na místě. Ujistěte se, že je lavice usazena upravenou a hladkou stranou nahoru a dopředu. 5. PŘEDNÍ DESKA Odstraňte šroubky skla a sejměte vnější bílé sklo přední desky, dejte ho opatrně stranou, aby nebylo při montáži poškozeno. Umístěte přední desku k bočním deskám, srovnejte jazýčky přední desky do drážek bočních desek a spojte je dohromady. 6. HORNÍ DESKA Umístěte horní desku, zapojte všechny kabely a zkontrolujte, že je vše správně zapojeno. Poté můžete umístit a přišroubovat kryt horní desky. 7. SKLA BOČNÍCH DESEK A PŘEDNÍ DESKY Přišroubujte sklo na boční desky a přední desku. Při šroubování skla použijte kousek dřeva nebo měkkého materiálu, kterým si sklo podepřete, aby byly otvory na šrouby ve správné poloze. Při šroubování držte sklo na svém místě, aby se nedotklo podlahy. Sklo se může při dotyku s podlahou rozbít. Při rozebírání infrasauny nejprve odšroubujte skleněné části.

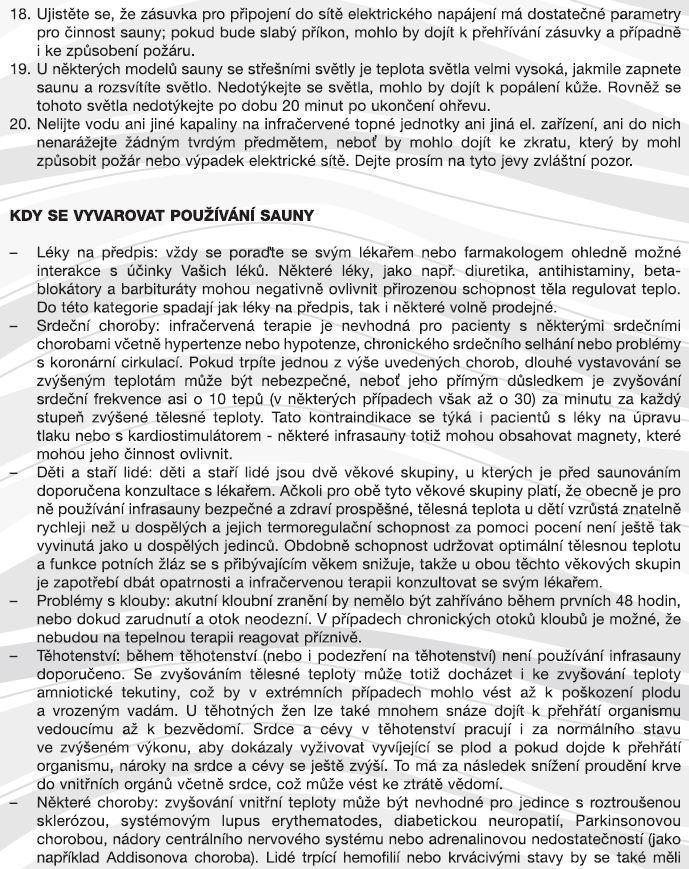

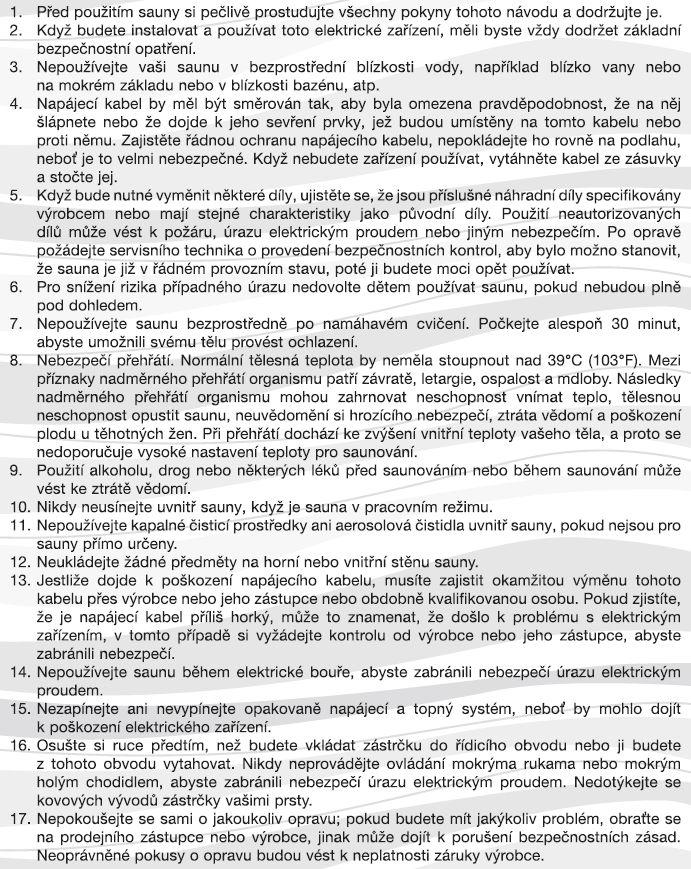

5 3. Bezpečnostní pokyny

6

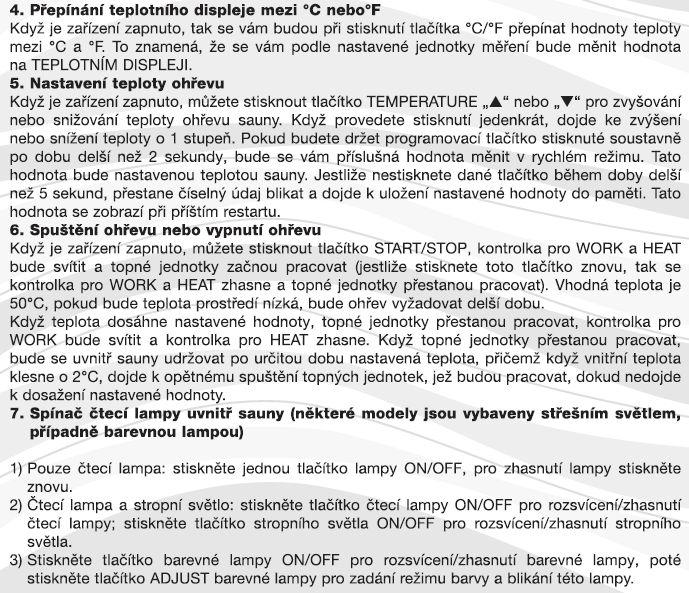

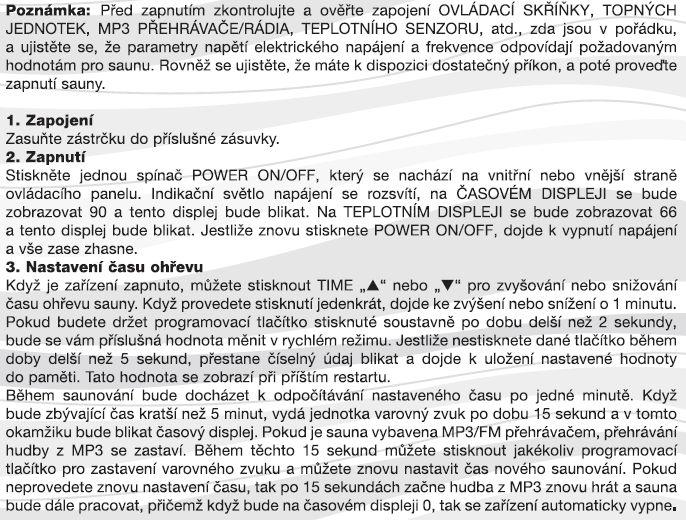

7 4. Ovládání a provoz sauny

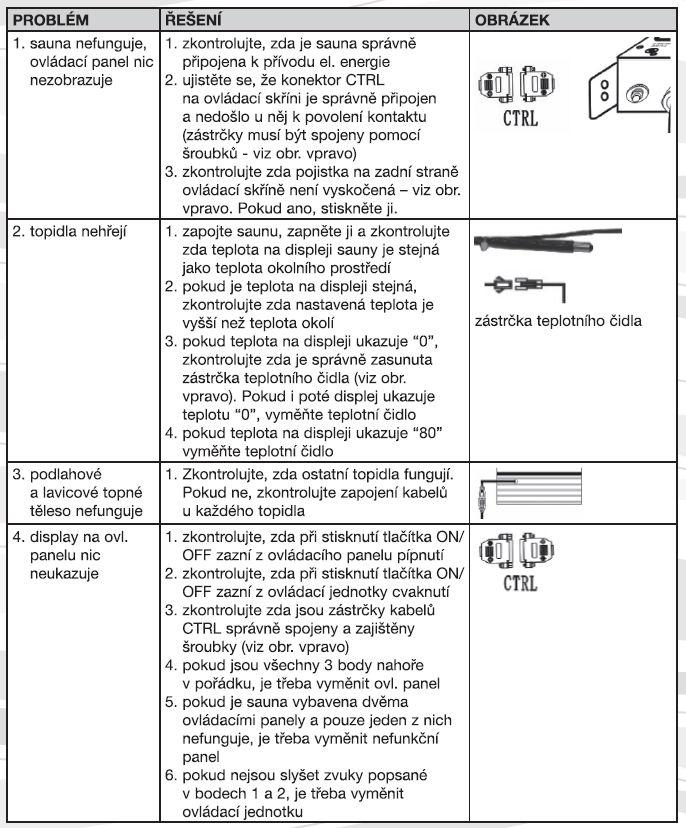

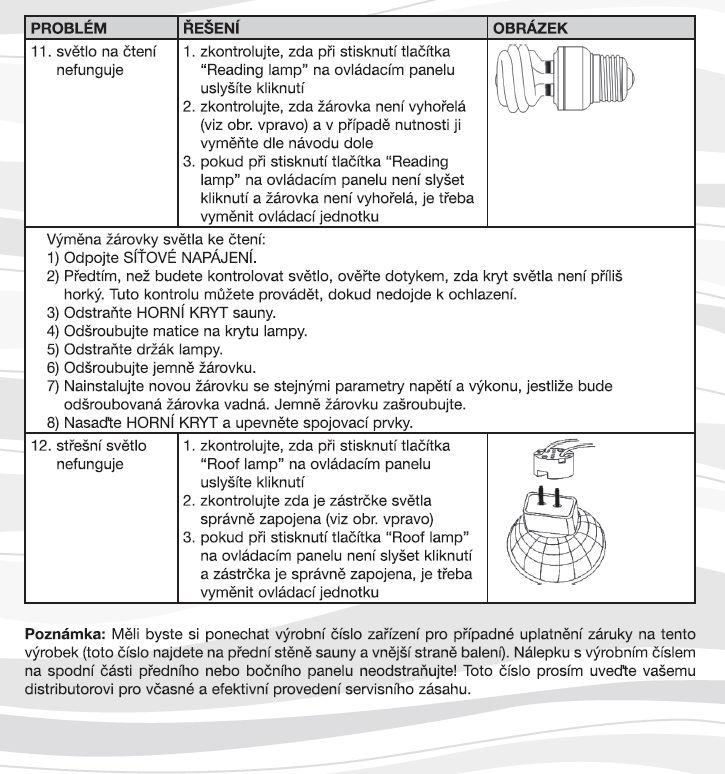

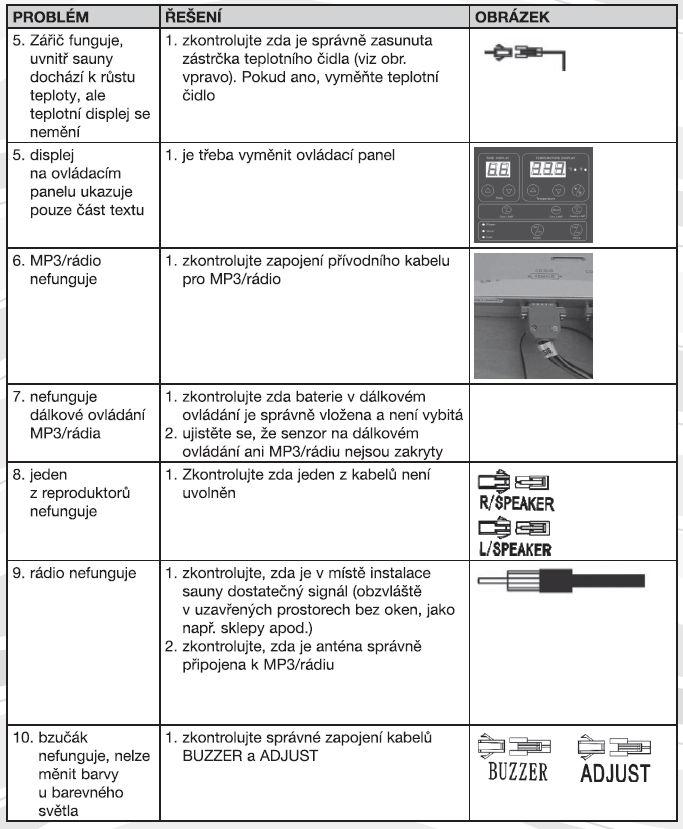

8 5. Lokalizace chyb

9

10

11 6. Záruční podmínky Tento výrobek byl plně podroben zkouškám zaměřeným na kontrolu jakosti a bezpečnostních prvků, které byly provedeny technickým oddělením výrobce. V případě, že zjistíte jakoukoliv závadu, požádejte prosím o příslušný servnisní zásah předložením záručního listu nebo daňového dokladu autorizovanému prodejci ve vašem regionu. Reklamační podmínky - Infrasauna byla vyrobena z material vysoké kvality. Všechny součástky byly zkontrolovány a shledány nezávadnými. Uschovejte všechny doklady o nákupu společně s návodem a sériovým číslem uvedeným na spodní části vnější strany boční desky. Doklad o nákupu a sériové číslo budou požadovány při uplatňování záručních nároků. - Reklamace zboží se řídí právním řádem ČR - Záruka se vztahuje na veškeré vady způsobené chybou ve výrobě nebo vadou material - Doporučujeme, aby při zakoupení výrobku byla překontrolována jeho kompletnost. - Po zakoupení infrasauny doporučujeme, aby byla překontrolována neporušenost transportního obalu a infrasauny či jiné znehodnocení. V případě jakéhokoli poškození neprodleně informujte prodejce. - Vykazuje-li infrasauna zjevné vady, které se projeví ihned pro zprovoznění, a pro které nelze zařízení užívat, tak vady musí kupující uplatnit u prodávajícího bez zbytečného odkladu. - Při zjištění závady na jednotlivých částech infrasauny (topidlo, ovládací panel, MP3/radio atd.) reklamujte pouze vadnou část. Záruka se nevztahuje na: - Opotřebenní v důsledku nesprávné instalace nebo nesprávného používání - Běžné opotřebení zařízení odpovídající charakteru a době jeho užívání - Vady způsobené mechanickým poškozením - Vady způsobené vlivem živelných sil - Vady vzniklé v důsledku použití nestandardních prostředků pro údržbu dřevěného obložení a nevhodných čistících pomůcek - Použití jiných než originálních dílů. - Přirozené stárnutí dřeva nebo jeho ztmavnutí vlivem vlhkosti. - Nedodržení postupu při ošetřování dřevěných částí.
