2 VODOHOSPODÁŘSKÝ ROZVOJ A VÝSTAVBA akciová společnost Praha 5 - Smíchov, Nábřežní 4 DIVIZE 02 tel: fax : tel: fax : pors@vrv.cz TECHNICKOEKONOMICKÁ STUDIE Zpracoval : Ing. Evžen Porš Ing. Rostislav Kasal, Ph.D. Schválil : Ing. Jan Cihlář ředitel divize 02 V Praze, dne 5. září 2016

3 Obsah: 1. ZÁKLADNÍ ÚDAJE IDENTIFIKAČNÍ ÚDAJE ÚVOD A ÚČEL PŘEDKLÁDANÉ STUDIE SEZNAM PODKLADŮ PŘESNOST A ÚPLNOST PODKLADŮ SEZNAM ZKRATEK ZAJIŠTĚNÍ A ANALÝZA PODKLADŮ TÝKAJÍCÍCH SE ŘEŠENÉHO ÚZEMÍ STANOVENÍ POTŘEBY VODY STANOVENÍ POTŘEBY VODY - OBECNĚ STANOVENÍ POTŘEBY VODY Stanovení celkové potřeby vody v lokalitě KONCEPCE ŘEŠENÍ VODOVODNÍHO SYSTÉMU OBCE VARIANTA 1. - PŘIPOJENÍ NA SEDLČANY SPOLEČNĚ S OBCÍ DUBLOVICE Návrh zdroje vody Návrh čerpací stanice Návrh velikosti vodojemu Vodovodní řady Shrnutí vyvolaných investic VARIANTA 2. - PŘIPOJENÍ NA SEDLČANY SAMOSTATNĚ Návrh zdroje vody Návrh čerpací stanice Návrh velikosti vodojemu Vodovodní řady Shrnutí vyvolaných investic EKONOMICKÉ HODNOCENÍ NAVRŽENÝCH OPATŘENÍ VSTUPY PRO EKONOMICKÉ VYHODNOCENÍ ODHAD INVESTIČNÍCH NÁKLADŮ VARIANT Varianta 1. - připojení na Sedlčany společně s obcí Dublovice Varianta 2. - připojení na Sedlčany samostatně REKAPITULACE ODHADŮ INVESTIČNÍCH NÁKLADŮ DLE NAVRŽENÝCH VARIANT ZÁVĚRY A DOPORUČENÍ PŘÍLOHY SITUACE - VARIANTA 1. - PŘIPOJENÍ NA SEDLČANY SPOLEČNĚ S OBCÍ DUBLOVICE SITUACE - VARIANTA 2. - PŘIPOJENÍ NA SEDLČANY SAMOSTATNĚ... 32

4 1. Základní údaje 1.1. Identifikační údaje Název stavby: Místo stavby: Kraj: Charakter stavby: Objednatel: Stupeň dokumentace: Odvětví stavby: Zpracovatel dokumentace: TECHNICKOEKONOMICKÁ STUDIE Zásobování obce Příčovy pitnou vodou k.ú. Příčovy, k.ú. Dublovice, k.ú. Sedlčany Středočeský nová Obec Příčovy studie vodní hospodářství Vodohospodářský rozvoj a výstavba, a.s. Nábřežní 4, Praha Úvod a účel předkládané studie Předložený materiál je zpracován na základě objednávky čj. 570/16 mezi objednatelem obec Příčovy a zhotovitelem společností Vodohospodářský rozvoj a výstavba, a.s. Předmětem objednávky je vypracování Technickoekonomické studie zásobování obce Příčovy pitnou vodou. V současnosti probíhá příprava projektové dokumentace, která řeší zásobování obce Dublovice pitnou vodou napojením na vodovodní systém města Sedlčany. Trasa navrhovaných vodovodních řadů je uvažována v blízkosti obce Příčovy a umožňuje její připojení na navrhovaný vodovod pro Dublovice. Cílem studie je prověření možnosti zásobení obce Příčovy z vodovodního systému města Sedlčany. Mezi posuzované varianty budou zahrnuty: připojení na vodovod v Sedlčanech samostatně, připojení na vodovod v Sedlčanech společně s obcí Dublovice. Vlastní materiál se skládá z následujících vzájemně provázaných základních fází: Zajištění a analýza podkladů Stanovení potřeby vody v řešené lokalitě Technický návrh řešení Ekonomické hodnocení Závěry a doručení Podkladem pro zpracování bude studie ZÁSOBOVÁNÍ OBCE DUBLOVICE PITNOU VODOU (VRV a.s. červenec 2015). Závěry a doporučení ze studie poslouží obci Příčovy při rozhodování o způsobu zásobování pitnou vodou v rámci jejího dalšího rozvoje. Zvolená a následně přijatá koncepce má význam pro plánování účelného nakládání s obecními investičními prostředky do zmíněné problematiky. Zakázka 3336/002 září

5 1.3. Seznam podkladů Plán rozvoje vodovodů a kanalizací Středočeského kraje, karty obcí, Plán rozvoje vodovodů a kanalizací Středočeského kraje, popis nadobecních systémů vodovodů a kanalizací, Územní plán obce. Mapové podklady 1: a 1: Podklady od provozovatele stávajících vodovodních systémů v Sedlčanech 1. SčV, a.s. Orientační ceny Ministerstva pro místní rozvoje dle rozpočtových ukazatelů ( Průměrné ceny dopravní a technické infrastruktury, aktualizace 2015, zásobování vodou, ústav územního rozvoje, Geodetické zaměření skutečného provedení Splašková kanalizace a ČOV Příčovy (Geomart Smíšek Martin, září 2013). Technickoekonomická studie ZÁSOBOVÁNÍ OBCE DUBLOVICE PITNOU VODOU (VRV a.s. červenec 2015) Přesnost a úplnost podkladů Návrh možností zásobování obce Příčovy pitnou vodou byl proveden na základě dostupných podkladů: Topologie stávajících vodovodních sítí Sedlčan. Prostorové uspořádání vodovodních sítí Sedlčan včetně dimenzí a skladby materiálu bylo převzato z dat poskytnutých provozovatelem stávajícího vodovodního systému 1. SčV, a.s. Konktrétně se jedná o topologii vodovodních řadů a objektů na síti ve formátu DGN, které byly dodány Útvarem GIS (geografický informační systém). Výškové uspořádání vodovodní sítě včetně objektu Pro určení výškového uspořádání byl použit digitální model reliéfu 5. generace, který byl následně ověřen dle dostupných podkladů (viz kap. 1.4.). Digitální model reliéfu České republiky 5. generace (DMR 5G) představuje zobrazení přirozeného nebo lidskou činností upraveného zemského povrchu v digitálním tvaru ve formě výšek diskrétních bodů v nepravidelné trojúhelníkové síti (TIN) bodů o souřadnicích X,Y,H, kde H reprezentuje nadmořskou výšku ve výškovém referenčním systému Balt po vyrovnání (Bpv) s úplnou střední chybou výšky 0,18 m v odkrytém terénu a 0,3 m v zalesněném terénu. Další doplňující informace Podklady pro výpočet potřeby vody, změny v dimenzích, upřesnění trasy potrubí apod. byly upraveny během zpracování studie po vzájemných konzultacích s provozovatelem vodovodního systému a zástupci obce Příčovy a Dublovice Seznam zkratek PRVKÚK OPŽP Plán rozvoje vodovodů a kanalizací Operační program Životního prostředí Zakázka 3336/002 září

6 VVR VF VNF voda vyrobená k realizaci, tj. roční objem vody upravené a předané do přiváděcích řadů nebo přímo do distribuční sítě (m 3 /rok) voda fakturovaná (m 3 /rok) voda nefakturovaná (m 3 /rok) Q p průměrná denní potřeba vody, tj. výpočtová hodnota množství vody za den stanovená ze specifické potřeby vody násobením počtem příslušných jednotek (m 3 /rok, l/s) Q dmax průměrná denní potřeba vody násobená součinitelem denní nerovnoměrnosti k d. Potřeba vody kolísá v průběhu roku i týdnů, hodnoty k d závisí na velikosti a charakteru spotřebiště (m 3 /rok, l/s) Q hmax maximální hodinová potřeba vody (l/s) SPV Potřeba vody ÚP DSP DUR DPS PZO ČS ATS RV VDJ ÚV DN De HD PE (PE) OC LT TLT Specifická potřeba vody (SPV - l.obyv -1.den -1 ) je množství vody za jednotku času připadající na jednoho obyvatele nebo na jednotku charakterizující určitý výrobní a nevýrobní proces Základním pojmem je potřeba vody tj. množství vody udané za časovou jednotku potřebné ve zdroji pro zajištění dodávky vody pro odběratele. územní plán dokumentace pro stavební povolení dokumentace pro územní řízení dokumentace pro provádění stavby počet zásobených obyvatel čerpací stanice automatická tlaková stanice redukční ventil vodojem úpravna vody vnitřní průměr potrubí vnější průměr potrubí vysokohustotní polyetylén ocel šedá litina tvárná litina Zakázka 3336/002 září

7 2. Zajištění a analýza podkladů týkajících se řešeného území Příčovy se nachází severozápadně od Sedlčan, v nadmořské výšce m n m. Zástavba v obci je typicky venkovská tvořená zemědělskými usedlostmi z minulého století a rodinnými domy v zahradách. Obec nemá vybudovaný veřejný vodovod. Zásobování pitnou vodou je převážně zajišťováno individuálně pomocí vlastních zdrojů studny. Dle informací z PRVKÚK je množství vody v těchto studních částečně nedostatečné. Kvalita vody nevyhovuje vyhlášce o požadavcích na pitnou vodu z hlediska výskytu železa, manganu, dusičnanů, bakteriologického znečištění vyšší oxidovatelnosti, chloridů a dusitanů. Návrh opatření na vodovodním systému obce dle PRVKÚK spočíval s připojením obce Příčovy na vodovod Sedlčany zpočátku společně s obcí Dublovice, později samostatně. V roce 2008 došlo ke změně uvažovaného řešení, které spočívalo ve změně vodního zdroje. Byl navržen místní zdroj vody studna na úpatí vrcholu Deštno. Vrtaná studna hl. 50m s vydatností 1 l/s. Od vodního zdroje se předpokládalo s výstavbou výtlačného potrubí k novému vodojemu s úpravnou vody a z vodojemu zásobní řad a rozváděcí řady po obci. V současnosti probíhá příprava projektové dokumentace, která řeší zásobování obce Dublovice pitnou vodou napojením na vodovodní systém města Sedlčany. Trasa navrhovaných vodovodních řadů je uvažována v blízkosti obce Příčovy a umožňuje její připojení na navrhovaný vodovod pro Dublovice. Připojení vodovodu pro Dublovice na vodovodní systém města Sedlčany je uvažováno na přiváděcí řad Benešov Sedlčany. V blízkosti VDJ Sedlčany bude z přivaděče Benešov Sedlčany vybudována odbočka pro vodovod Dublovice. Součástí odbočky bude měření vody předané. Od místa odbočky bude pokračovat navrhovaný přiváděcí řad pro gravitační dopravu pitné vody do nového VDJ Dublovice. Následně z VDJ Dublovice vede zásobní řad v blízkosti obce Příčovy do Dublovic. Legenda: Vodovod - stávající ") Vodojem - stávající Vodovod návrh Rozváděcí řady Dublovice ") Vodojem - návrh Obr. 1. Přehledná situace zájmového území s vyznačením aktuální uvažované trasy vodovodu pro připojení obce Dublovice na vodovodní systém města Sedlčany Zakázka 3336/002 září

8 3. Stanovení potřeby vody 3.1. Stanovení potřeby vody - obecně Jedním z podstatných parametrů návrhu systému je předpokládaná potřeba vody. Specifické množství pitné vody (množství na 1 obyvatele za den) závisí na bytové vybavenosti (koupelny, sprchy, toalety apod.). Pro Českou republiku se doporučuje uvažovat průměrnou hodnotu 110 až 120 l.os -1.den. Tato hodnota je shodná s množstvím fakturované vody dodané obyvatelstvu. V malých obcích činí spotřeba fakturované vody až 80 l.os-1.den. Uvedené hodnoty se týkají specifické potřeby vody fakturované pro domácnosti. Pro danou lokalitu bylo uvažováno vzhledem k charakteru území a zástavby s následujícími specifickými potřebami: trvale bydlící obyvatelé 100 l x osoba x den -1 rezerva pro občanskou vybavenost 20 l x osoba x den -1 Potřeba vody je množství vody udávané za časovou jednotku (l.s -1, m 3.d -1 ), potřebné pro zajištění dodávky vody pro jednotlivé odběratele. Potřeba vody není během roku - v jednotlivých dnech a během dne - v jednotlivých hodinách stálá, ale dosahuje minimálních, průměrných a maximálních hodnot. Výše hodnot potřeb vody potom ovlivňuje dimenzování jednotlivých částí vodovodu. Vzhledem k tomu, že výše stanovené potřeby vody je základním parametrem při dimenzování vodovodní sítě byla tomuto tématu věnována patřičná pozornost. Průměrná denní potřeba vody Q p Průměrná denní potřeba Q p (rozumí se v roce) je výpočtová hodnota stanovená ze specifické potřeby vody násobením příslušných jednotek, zpravidla počtem obyvatel. Průměrná denní potřeba je výchozí výpočetní hodnotou. Maximální denní potřeba Q dmax Maximální denní potřeba Q dmax je průměrná denní potřeba násobená součinitelem denní nerovnoměrnosti a je to maximální potřeba jednoho dne v roce. Maximální denní potřeba je návrhovým parametrem pro dimenzování kapacity zdroje. Q dmax = Q p. k d Součinitel denní nerovnoměrnosti se stanoví na základě velikosti spotřebiště dle následující tabulky: Počet obyvatel k d do , , , ,25 Nad ,15 Součinitel denní nerovnoměrnosti - k d Zakázka 3336/002 září

9 Maximální hodinová potřeba Q hmax Maximální hodinová potřeba vody je výchozím parametrem pro návrh potrubí zásobních řadů a rozvodné sítě v lokalitě. Q hmax = Q p * k d * k h Počet obyvatel K h 30 7,2 50 6, , , , , , ,9 > ,8 Součinitel hodinové nerovnoměrnosti - k h 3.2. Stanovení potřeby vody Pro návrh vodovodu je rozhodující výhledová potřeba vody, tj. výhledový počet obyvatel připojených na vodovod. Podklady o výhledových potřebách byly konzultovány se zástupci obcí Příčovy a Dublovice. Na základě poskytnutých informací je zpracován návrh technických opatření a parametrů vodovodního systému. Spotřebiště Výhledový stav Specifická potřeba vody Metodický pokyn Návrh MIN MAX Potřeba vody pro domácnosti VFD (osob) (l.os -1.den -1 ) (m 3.den -1 ) (l.s -1 ) Příčovy ,4 Dublovice ,9 Celkem ,3 Potřeba vody pro obyvatelstvo Spotřebiště Výhledový stav Specifická potřeba vody Metodický pokyn Návrh MIN MAX Potřeba vody pro ostatní VFO (osob) (l.os -1.den -1 ) (m 3.den -1 ) (l.s -1 ) Příčovy ,1 Dublovice ,4 0,2 Celkem ,4 0,3 Potřeba vody pro občanskou vybavenost Na základě dostupných informací se nepředpokládá s větším rozvojem podnikatelských aktivit na území obcí, jejichž odběr pitné vody by se vymykal rezervě uvedené v občanské vybavenosti. Zakázka 3336/002 září

10 Stanovení celkové potřeby vody v lokalitě Spotřebiště Počet zásobených obyvatel ve výhledu Specifická potřeba VFD+VFO Qp Q dmax Q hmax l/os.den l/s m 3 /den m 3 /rok k d l/s m 3 /den k h l/s m 3 /den Příčovy , ,5 0,7 63 2,6 1,9 164 Dublovice , ,5 1, ,2 3,5 305 Celkem , , ,4 469 Výhledová průměrná potřeba vody pro obce Příčovy a Dublovice Zakázka 3336/002 září

11 4. Koncepce řešení vodovodního systému obce Cílem této kapitoly je předložit variantní návrh připojení obce Příčovy na vodovodní systém města Sedlčany. Navržené varianty budou sloužit jako podklad pro následné ekonomické hodnocení a odhad podílu nákladů pro připojení, resp. celkové investice pro obec Příčovy. Mezi posuzované varianty jsou zahrnuty: připojení na vodovod v Sedlčanech společně s obcí Dublovice, připojení na vodovod v Sedlčanech samostatně. Rozváděcí síť v obci Příčovy je pro obě varianty shodná (viz Obr. 2). Při návrhu rozváděcí sítě v obci je uvažováno s tím, že její rozsah a trasa vodovodních řadů bude přibližně kopírovat v nedávné době dokončenou kanalizační síť. Legenda: Rozváděcí řady Příčovy PE 110 PE 90 PE 63 Obr. 2. Situace s vyznačením navrhovaných rozváděcích řadů v Příčovech Zakázka 3336/002 září

12 Základní požadavky na rozváděcí síti v obcích: max. hydrostatický přetlak 0,6 MPa (60 m v.sl) (v odůvodněných případech až 0,7 MPa (70m v.sl)) min. hydrodynamický přetlak 0,25 MPa (25 m v sl.)/(0,15mpa) min. hydrodynamický přetlak na výtokové armatuře 0,05 MPa min. hydrodynamický přetlak požární 0,2 MPa (20 m v. sl.) min. profil potrubí požární odběry DN80 mm Požadované tlakové poměry v obcích jsou zajištěny vhodným výškovým umístěním navrhovaného zásobního vodojemu a optimální volbou dimenze vodovodních řadů. Pro návrh topologie a výškového umístění objektů vodovodního systému je ve studii použit digitální model terénu (DMT), který byl vytvořen v 3D Analystu GIS programu ArcGIS na základě digitálního modelu reliéfu (DMR 5G) popisujícího zájmové území. Ve studii je proveden rámcový návrh technických parametrů objektů a vodovodních řadů. Při zpracování projektové dokumentace musí být předpokládané parametry navrženého systému ověřeny a aktualizovány (např. pomocí matematického modelu vodovodní sítě). Legenda: Nadmořské výšky (m n.m.) , Obr. 3. Nadmořské výšky v programu ArcGIS Zakázka 3336/002 září

13 4.1. Varianta 1. - připojení na Sedlčany společně s obcí Dublovice Varianta I. spočívá v připojení obce Příčovy na navrhovaný vodovod pro Dublovice. Je uvažováno s gravitačním zásobováním obce Příčovy ze společného vodojemu, který bude umístěn v blízkosti vrcholu Deštno jižně od obce. Převážná část trasy zásobního řadu pro obec Příčovy vede v souběhu se zásobním vodovodním řadem pro Dublovice (viz Obr. 4) Návrh zdroje vody Město Sedlčany je zásobováno pitnou vodou přes Benešov ze Středočeské vodárenské soustavy, jejímž zdrojem je úpravny vody Želivka. Připojení vodovodu pro Příčovy a Dublovice na vodovodní systém města Sedlčany je uvažováno z přiváděcího řadu Benešov Sedlčany. V blízkosti VDJ Sedlčany bude z přivaděče Benešov Sedlčany vybudována odbočka pro Příčovy a Dublovice. Požadavky na velikost odběru: Obec Příčovy o průměrný odběr 0.5 l/s = 42 m 3 /den = m 3 /rok, o maximální denní odběr 0.7 l/s = 63 m 3 /den. Obec Dublovice o průměrný odběr 1.1 l/s = 92 m 3 /den = m 3 /rok, o maximální denní odběr 1.6 l/s = 139 m 3 /den. Celkem o průměrný odběr 1.6 l/s = 134 m 3 /den = m 3 /rok, o maximální denní odběr 2.3 l/s = 202 m 3 /den Návrh čerpací stanice Výšková poloha vodojemu Dublovice (413,0/415,2 m n.m.) je zvolena tak, aby navržený systém nevyžadoval čerpání. Plnění VDJ Dublovice se předpokládá gravitačně. V rámci zpracování projektové dokumentace musí být předpoklady ověřeny (např. pomocí matematického modelu vodovodní sítě). Zakázka 3336/002 září

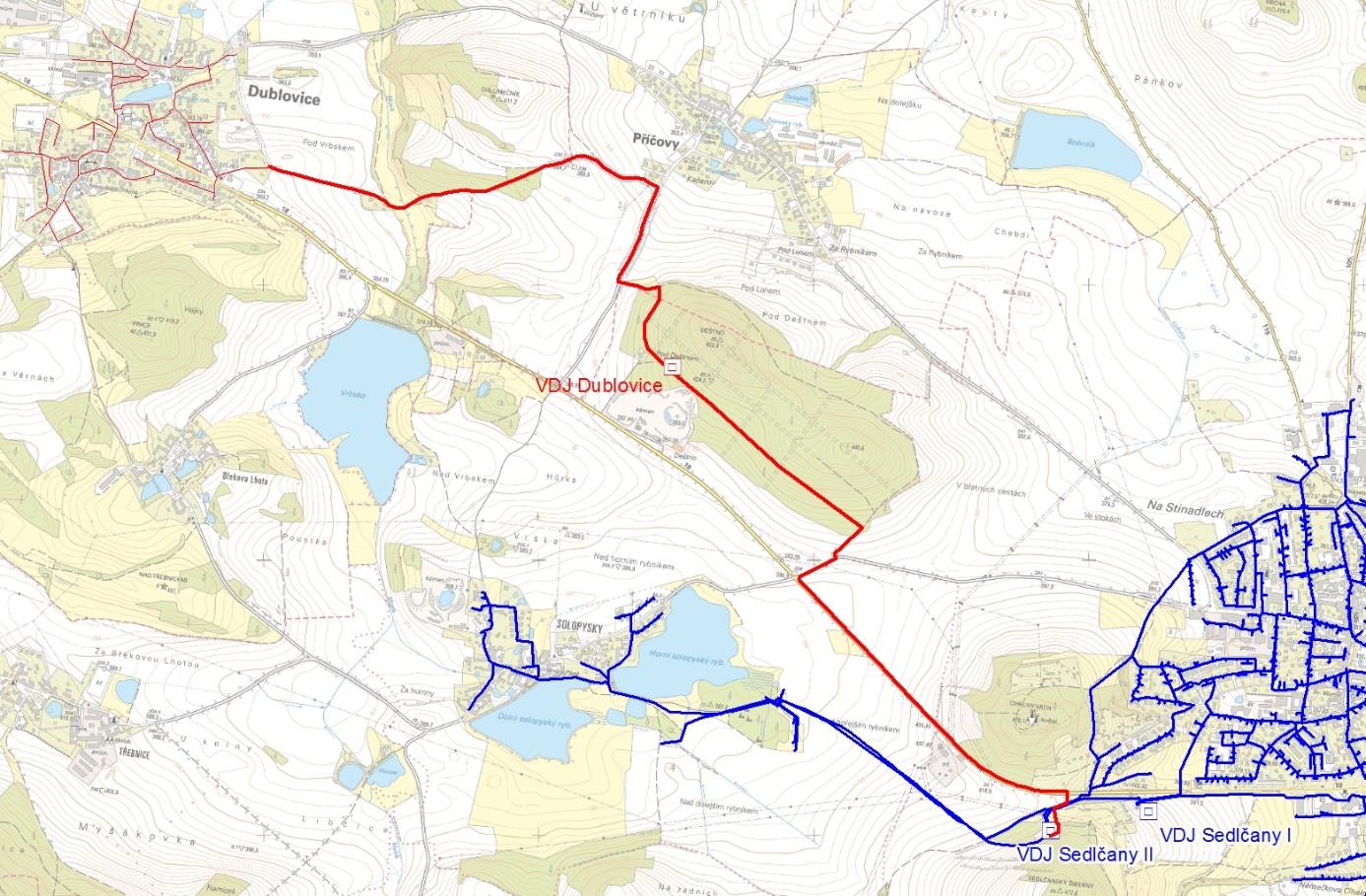

14 Legenda: ") Vodojem - společná investice Hlavní vodovodní řady - společná investice Rozváděcí řady - samostatná investice obcí Obr. 4. Situace s vyznačením návrhu připojení obce Příčovy na vodovodní systém města Sedlčany Varianta 1. společně s obcí Dublovice Zakázka 3336/002 září

15 Návrh velikosti vodojemu VDJ Dublovice plní zásobní funkci pro obec Dublovice a Příčovy. Požadavky na vodojemy se zásobní funkcí: Využitelný objem zásobního vodojemu se obvykle volí jako součet objemů, potřebných pro vyrovnání rozdílu mezi přítokem vody do vodojemu a odběrem vody z vodojemu do spotřebiště v době maximální denní potřeby vody, zajištění zásoby vody pro hašení požáru ve smyslu ČSN a ČSN EN 805 a zajištění zásoby vody pro případ drobných poruch na vodovodní síti nebo na zařízení, zajišťující přívod vody do vodojemu. Využitelný objem zásobního vodojemu se obvykle navrhuje na 60 % až 80 % maximální denní potřeby vody zásobovaného pásma, do kterého je voda z vodojemu přiváděna. Celkový objem vodojemu A = A p + A pož + A por Objem A p vychází z akumulačního procenta získaného z rozdílu přítoku a odběru do/z vodojemu. Akumulační procento se získá sečtením absolutních hodnot maximální a minimální akumulace vody ve vodojemu viz následující tabulka. V současné době není k dispozici průběh spotřeby vody během dne. Z tohoto důvodu je pro výpočet velikosti provozní zásoby vodojemu použita typizovaná průběhová křivka pro k h = 1,8. Kapacita VDJ Dublovice je posuzována na výhledovou maximální denní potřebu vody pro lokalitu Dublovice a Příčovy Q dmax= 202 m 3 /den. Plnění vodojemu se předpokládá 24h. Q dmax = 202 m 3.den -1 = 8,42 m 3.hod -1 přítok - odběr hodina Přítok Odběr Přebytky bilance objemů součtové čáry od do [%] m 3.hod -1 [%] m 3.hod -1 [%] [ m3] [%] [ m3] přítok odběr 0-1 4,17 8,42 1,00 2,02 3,17 6,40 3,17 6,4 0,00 0, ,17 8,42 0,70 1,41 3,47 7,00 6,63 13,4 4,17 1, ,17 8,42 0,70 1,41 3,47 7,00 10,10 20,4 8,33 1, ,17 8,42 0,70 1,41 3,47 7,00 13,57 27,4 12,50 2, ,17 8,42 2,00 4,04 2,17 4,38 15,73 31,8 16,67 3, ,17 8,42 3,00 6,06 1,17 2,36 16,90 34,1 20,83 5, ,17 8,42 5,00 10,10-0,83-1,68 16,07 32,5 25,00 8, ,17 8,42 6,40 12,93-2,23-4,51 13,83 27,9 29,17 13, ,17 8,42 4,50 9,09-0,33-0,67 13,50 27,3 33,33 19, ,17 8,42 5,50 11,11-1,33-2,69 12,17 24,6 37,50 24, ,17 8,42 5,50 11,11-1,33-2,69 10,83 21,9 41,67 29, ,17 8,42 5,50 11,11-1,33-2,69 9,50 19,2 45,83 35, ,17 8,42 5,00 10,10-0,83-1,68 8,67 17,5 50,00 40, ,17 8,42 5,00 10,10-0,83-1,68 7,83 15,8 54,17 45, ,17 8,42 4,00 8,08 0,17 0,34 8,00 16,2 58,33 50, ,17 8,42 5,00 10,10-0,83-1,68 7,17 14,5 62,50 54, ,17 8,42 5,00 10,10-0,83-1,68 6,33 12,8 66,67 59, ,17 8,42 6,00 12,12-1,83-3,70 4,50 9,1 70,83 64, ,17 8,42 6,50 13,13-2,33-4,71 2,17 4,4 75,00 70, ,17 8,42 7,50 15,15-3,33-6,73-1,17-2,4 79,17 77, ,17 8,42 5,00 10,10-0,83-1,68-2,00-4,0 83,33 84, ,17 8,42 5,00 10,10-0,83-1,68-2,83-5,7 87,50 89, ,17 8,42 4,00 8,08 0,17 0,34-2,67-5,4 91,67 94, ,17 8,42 1,50 3,03 2,67 5,39 0,00 0,0 95,83 98, ,00 202,00 100,00 202,00 0,00 0,00 100,00 100,0 Výpočet objemu vodojemu - provozní zásoba vody A p = 34,1+5,7 = 39,9 m 3 Zakázka 3336/002 září

16 Objem požární slouží k plynulé dodávce požární vody a počítá podle následujícího vztahu A pož = 3,6 x Q p x t x n = 3,6 x 6 x 1 x 1 = 14,4 m 3 Q p odběr požární vody v l/s stanovený dle ČSN Zásobování požární vodou t doba, po kterou je nutno zajistit dodávku požární vody (v rozsahu 0,5 2 hodiny) n počet odběrných míst Objem A por slouží jako rezerva v případě poruchy na přítokové straně vodojemu A por = Q max,d / 24 x T T doba trvání poruchy v hodinách (volí se v rozmezí 6 12 h) A por = Q max,d / 24 x T = 50,5 m 3 (pro odstávku 6 hodin) A por = Q max,d / 24 x T = 101,0 m 3 (pro odstávku 12 hodin) Celkový akumulační prostor vodojemu A = A p + A pož + A por A = 104,8 až 155,3 m 3 Celkový akumulační objem vodojemu musí dosahovat alespoň 60% maximální denní potřeby vody Q d.= 202 m 3 x 0,6 = 121 m 3. Návrh akumulace ve vodojemu v případě odstávky štolového přivaděče ze Želivky nebo přivaděče Benešov Sedlčany se musí řešit jako návrh rezervního objemu vodojemu v případě poruchy. V případě běžného návrhu vodojemu se doporučuje uvažovat s odstraněním poruchy v intervalu 6 až 12 hodin (viz výpočet výše). Pro provádění údržby štolového přivaděče mohou být požadovány delší odstávky. V dalším návrhu je provedeno porovnání celkové velikosti akumulace vodojemu v závislosti na době odstávky 12, 24 a 36 hodin. Je uvažováno, že v době odstávky bude vodojem Dublovice naplněn na 100%. Čas odstávky Vodojem Požadovaný objem (m 3 ) Návrh (m 3 ) (2 x 60 m 3 ) (2 x 100 m 3 ) (2 x 150 m 3 ) Nutné objemy pro pokrytí odstávky přivaděče v čase S ohledem na omezení rizika stárnutí vody ve vodojemu a ekonomickou efektivnost doporučujeme výstavbu dvoukomorového vodojemu s velikosti akumulace 200 m 3 (2 x 100 m 3 ). Zakázka 3336/002 září

17 Vodovodní řady Seznam přiváděcích a hlavních zásobních řadů navrhovaného vodovodu: Označení Popis Délka (m) Řad A Řad B Řad C Hlavní přiváděcí řad Sedlčany VDJ Dublovice (HD-PE De 160 SDR 11) Zásobní řad VDJ Dublovice Příčovy (HD-PE De 110 SDR 11) Zásobní řad VDJ Dublovice Dublovice (HD-PE De 160 SDR 11) Hlavní řady celkem Seznam hlavních vodovodních řadů navrhovaného vodovodu - Varianta 1. Seznam rozváděcích řadů v obci Příčovy: Označení Popis Délka (m) ŘAD 1 Rozváděcí řady (HD-PE De 110 SDR 11) 903 ŘAD 1-1 Rozváděcí řady (HD-PE De 63 SDR 11) 84 ŘAD 1-2 Rozváděcí řady (HD-PE De 63 SDR 11) 163 ŘAD 1-3 Rozváděcí řady (HD-PE De 63 SDR 11) 63 ŘAD 1-4 Rozváděcí řady (HD-PE De 63 SDR 11) 39 ŘAD 1-5 Rozváděcí řady (HD-PE De 63 SDR 11) 59 ŘAD 1-6 Rozváděcí řady (HD-PE De 63 SDR 11) 148 ŘAD 1-7 Rozváděcí řady (HD-PE De 63 SDR 11) 136 ŘAD 2 Rozváděcí řady (HD-PE De 90 SDR 11) 489 ŘAD 2-1 Rozváděcí řady (HD-PE De 63 SDR 11) 126 ŘAD 2-2 Rozváděcí řady (HD-PE De 63 SDR 11) 34 ŘAD 3 Rozváděcí řady (HD-PE De 90 SDR 11) 203 ŘAD 3-1 Rozváděcí řady (HD-PE De 63 SDR 11) 57 ŘAD 4 Rozváděcí řady (HD-PE De 90 SDR 11) 496 ŘAD 4-1 Rozváděcí řady (HD-PE De 90 SDR 11) 84 ŘAD Rozváděcí řady (HD-PE De 63 SDR 11) 79 Rozváděcí řady celkem Seznam rozváděcích vodovodních řadů navrhovaného vodovodu - Varianta Shrnutí vyvolaných investic Výstavba VDJ Dublovice (2 x 100 m 3 ) společná investice obcí Dublovice a Příčovy. Výstavba společných přiváděcích a hlavních zásobních řadů navrhovaného vodovodu dl m společná investice obcí Dublovice a Příčovy. Výstavba rozváděcí sítě obce Příčovy dl m samostatná investice obce Příčovy. Zakázka 3336/002 září

18 4.2. Varianta 2. - připojení na Sedlčany samostatně Varianta 2 spočívá v připojení obce Příčovy na vodovodní systém města Sedlčany samostatně. Způsob připojení obce Příčovy je obdobný s variantou 1. s tím, že dochází ke zmenšení světlosti hlavního přiváděcího vodovodního řadu a vodojemu. Odběr pro obec Příčovy je uvažován z přiváděcího řadu Benešov Sedlčany. V blízkosti VDJ Sedlčany bude z přivaděče Benešov Sedlčany vybudována odbočka a vodovodní řad do vodojemu Příčovy, který bude umístěn v blízkosti vrcholu Deštno jižně od obce Návrh zdroje vody Město Sedlčany je zásobováno pitnou vodou přes Benešov ze Středočeské vodárenské soustavy, jejímž zdrojem je úpravny vody Želivka. Připojení vodovodu pro Příčovy na vodovodní systém města Sedlčany je uvažováno z přiváděcího řadu Benešov Sedlčany. V blízkosti VDJ Sedlčany bude z přivaděče Benešov Sedlčany vybudována odbočka pro Příčovy. Požadavky na velikost odběru: Obec Příčovy o průměrný odběr 0.5 l/s = 42 m 3 /den = m 3 /rok, o maximální denní odběr 0.7 l/s = 63 m 3 /den Návrh čerpací stanice Výšková poloha vodojemu Příčovy (413,0/415,2 m n.m.) je zvolena tak, aby navržený systém nevyžadoval čerpání. Plnění VDJ Příčovy se předpokládá gravitačně. V rámci zpracování projektové dokumentace musí být předpoklady ověřeny (např. pomocí matematického modelu vodovodní sítě). Zakázka 3336/002 září

19 Legenda: ") Vodojem Hlavní vodovodní řady Rozváděcí řady Obr. 5. Situace s vyznačením návrhu připojení obce Příčovy na vodovodní systém města Sedlčany Varianta 2. samostatně Zakázka 3336/002 září

20 Návrh velikosti vodojemu VDJ Příčovy plní zásobní funkci pro obec Příčovy. Požadavky na vodojemy se zásobní funkcí: Využitelný objem zásobního vodojemu se obvykle volí jako součet objemů, potřebných pro vyrovnání rozdílu mezi přítokem vody do vodojemu a odběrem vody z vodojemu do spotřebiště v době maximální denní potřeby vody, zajištění zásoby vody pro hašení požáru ve smyslu ČSN a ČSN EN 805 a zajištění zásoby vody pro případ drobných poruch na vodovodní síti nebo na zařízení, zajišťující přívod vody do vodojemu. Využitelný objem zásobního vodojemu se obvykle navrhuje na 60 % až 80 % maximální denní potřeby vody zásobovaného pásma, do kterého je voda z vodojemu přiváděna. Celkový objem vodojemu A = A p + A pož + A por Objem A p vychází z akumulačního procenta získaného z rozdílu přítoku a odběru do/z vodojemu. Akumulační procento se získá sečtením absolutních hodnot maximální a minimální akumulace vody ve vodojemu viz následující tabulka. V současné době není k dispozici průběh spotřeby vody během dne. Z tohoto důvodu je pro výpočet velikosti provozní zásoby vodojemu použita typizovaná průběhová křivka pro k h = 1,8. Kapacita VDJ Příčovy je posuzována na výhledovou maximální denní potřebu vody pro lokalitu Příčovy Q dmax= 63 m 3 /den. Plnění vodojemu se předpokládá 24h. Q dmax = 63 m 3.den -1 = 2,63 m 3.hod -1 přítok - odběr hodina Přítok Odběr Přebytky bilance objemů součtové čáry od do [%] m 3.hod -1 [%] m 3.hod -1 [%] [ m3] [%] [ m3] přítok odběr 0-1 4,17 2,63 1,00 0,63 3,17 2,00 3,17 2,0 0,00 0, ,17 2,63 0,70 0,44 3,47 2,18 6,63 4,2 4,17 1, ,17 2,63 0,70 0,44 3,47 2,18 10,10 6,4 8,33 1, ,17 2,63 0,70 0,44 3,47 2,18 13,57 8,5 12,50 2, ,17 2,63 2,00 1,26 2,17 1,37 15,73 9,9 16,67 3, ,17 2,63 3,00 1,89 1,17 0,74 16,90 10,6 20,83 5, ,17 2,63 5,00 3,15-0,83-0,53 16,07 10,1 25,00 8, ,17 2,63 6,40 4,03-2,23-1,41 13,83 8,7 29,17 13, ,17 2,63 4,50 2,84-0,33-0,21 13,50 8,5 33,33 19, ,17 2,63 5,50 3,47-1,33-0,84 12,17 7,7 37,50 24, ,17 2,63 5,50 3,47-1,33-0,84 10,83 6,8 41,67 29, ,17 2,63 5,50 3,47-1,33-0,84 9,50 6,0 45,83 35, ,17 2,63 5,00 3,15-0,83-0,53 8,67 5,5 50,00 40, ,17 2,63 5,00 3,15-0,83-0,53 7,83 4,9 54,17 45, ,17 2,63 4,00 2,52 0,17 0,11 8,00 5,0 58,33 50, ,17 2,63 5,00 3,15-0,83-0,53 7,17 4,5 62,50 54, ,17 2,63 5,00 3,15-0,83-0,53 6,33 4,0 66,67 59, ,17 2,63 6,00 3,78-1,83-1,16 4,50 2,8 70,83 64, ,17 2,63 6,50 4,10-2,33-1,47 2,17 1,4 75,00 70, ,17 2,63 7,50 4,73-3,33-2,10-1,17-0,7 79,17 77, ,17 2,63 5,00 3,15-0,83-0,53-2,00-1,3 83,33 84, ,17 2,63 5,00 3,15-0,83-0,53-2,83-1,8 87,50 89, ,17 2,63 4,00 2,52 0,17 0,11-2,67-1,7 91,67 94, ,17 2,63 1,50 0,95 2,67 1,68 0,00 0,0 95,83 98, ,00 63,00 100,00 63,00 0,00 0,00 100,00 100,0 Výpočet objemu vodojemu - provozní zásoba vody A p = 10,6 + 1,8 = 12,4 m 3 Zakázka 3336/002 září

21 Objem požární slouží k plynulé dodávce požární vody a počítá podle následujícího vztahu A pož = 3,6 x Q p x t x n = 3,6 x 6 x 1 x 1 = 14,4 m 3 Q p odběr požární vody v l/s stanovený dle ČSN Zásobování požární vodou t doba, po kterou je nutno zajistit dodávku požární vody (v rozsahu 0,5 2 hodiny) n počet odběrných míst Objem A por slouží jako rezerva v případě poruchy na přítokové straně vodojemu A por = Q max,d / 24 x T T doba trvání poruchy v hodinách (volí se v rozmezí 6 12 h) A por = Q max,d / 24 x T = 15,8 m 3 (pro odstávku 6 hodin) A por = Q max,d / 24 x T = 31,5 m 3 (pro odstávku 12 hodin) Celkový akumulační prostor vodojemu A = A p + A pož + A por A = 42,6 až 58,3 m 3 Celkový akumulační objem vodojemu musí dosahovat alespoň 60% maximální denní potřeby vody Q d.= 63 m 3 x 0,6 = 38 m 3. Návrh akumulace ve vodojemu v případě odstávky štolového přivaděče ze Želivky nebo přivaděče Benešov Sedlčany se musí řešit jako návrh rezervního objemu vodojemu v případě poruchy. V případě běžného návrhu vodojemu se doporučuje uvažovat s odstraněním poruchy v intervalu 6 až 12 hodin (viz výpočet výše). Pro provádění údržby štolového přivaděče mohou být požadovány delší odstávky. V dalším návrhu je provedeno porovnání celkové velikosti akumulace vodojemu v závislosti na době odstávky 12, 24 a 36 hodin. Je uvažováno, že v době odstávky bude vodojem Příčovy naplněn na 100%. Čas odstávky Vodojem Požadovaný objem (m 3 ) Návrh (m 3 ) (2 x 25 m 3 ) (2 x 40 m 3 ) (2 x 50 m 3 ) Nutné objemy pro pokrytí odstávky přivaděče v čase S ohledem na omezení rizika stárnutí vody ve vodojemu a ekonomickou efektivnost doporučujeme výstavbu dvoukomorového vodojemu s velikosti akumulace 80 m 3 (2 x 40 m 3 ). Zakázka 3336/002 září

22 Vodovodní řady Seznam přiváděcích a hlavních zásobních řadů navrhovaného vodovodu: Označení Popis Délka (m) Řad A Řad B Hlavní přiváděcí řad Sedlčany VDJ Příčovy (HD-PE De 110 SDR 11) Zásobní řad VDJ Příčovy Příčovy (HD-PE De 110 SDR 11) Hlavní řady celkem Seznam hlavních vodovodních řadů navrhovaného vodovodu - Varianta 2. Seznam rozváděcích řadů v obci Příčovy: Označení Popis Délka (m) ŘAD 1 Rozváděcí řady (HD-PE De 110 SDR 11) 903 ŘAD 1-1 Rozváděcí řady (HD-PE De 63 SDR 11) 84 ŘAD 1-2 Rozváděcí řady (HD-PE De 63 SDR 11) 163 ŘAD 1-3 Rozváděcí řady (HD-PE De 63 SDR 11) 63 ŘAD 1-4 Rozváděcí řady (HD-PE De 63 SDR 11) 39 ŘAD 1-5 Rozváděcí řady (HD-PE De 63 SDR 11) 59 ŘAD 1-6 Rozváděcí řady (HD-PE De 63 SDR 11) 148 ŘAD 1-7 Rozváděcí řady (HD-PE De 63 SDR 11) 136 ŘAD 2 Rozváděcí řady (HD-PE De 90 SDR 11) 489 ŘAD 2-1 Rozváděcí řady (HD-PE De 63 SDR 11) 126 ŘAD 2-2 Rozváděcí řady (HD-PE De 63 SDR 11) 34 ŘAD 3 Rozváděcí řady (HD-PE De 90 SDR 11) 203 ŘAD 3-1 Rozváděcí řady (HD-PE De 63 SDR 11) 57 ŘAD 4 Rozváděcí řady (HD-PE De 90 SDR 11) 496 ŘAD 4-1 Rozváděcí řady (HD-PE De 90 SDR 11) 84 ŘAD Rozváděcí řady (HD-PE De 63 SDR 11) 79 Rozváděcí řady celkem Seznam rozváděcích vodovodních řadů navrhovaného vodovodu - Varianta Shrnutí vyvolaných investic Výstavba VDJ Příčovy (2 x 40 m 3 ) samostatná investice obce Příčovy. Výstavba přiváděcích a hlavních zásobních řadů navrhovaného vodovodu dl m samostatná investice obce Příčovy. Výstavba rozváděcí sítě obce Příčovy dl m samostatná investice obce Příčovy. Zakázka 3336/002 září

23 5. Ekonomické hodnocení navržených opatření 5.1. Vstupy pro ekonomické vyhodnocení Součástí studie je odhad investičních nákladu na realizaci jednotlivých variant technického řešení. Ekonomické hodnocení vychází z: ceny dodavatelských firem, URS 2016 rozpočtový program, orientační ceny Ministerstva pro místní rozvoje dle rozpočtových ukazatelů ( - Průměrné ceny dopravní a technické infrastruktury - aktualizace 2015, UNIKA sazebník pro navrhování orientačních nabídkových cen projektových prací a inženýrských činností, Metodický pokyn pro orientační ukazatele výpočtu pořizovací (aktualizované) ceny objektů do Vybraných údajů majetkové evidence vodovodů a kanalizací, pro Plány rozvoje vodovodů a kanalizací a pro Plány financování obnovy vodovodů a kanalizací (čj.: 401/ ), zkušeností projektanta. Celkové náklady na výstavbu vodovodu se skládají: Složky nákladů na realizaci navrhovaných opatření Podklad pro ekonomické vyhodnocení Přípravné práce Projekční práce a inženýrská činnost UNIKA 2016 zkušeností projektanta Celkové náklady na výstavbu Realizační náklady Základní rozpočtové náklady (ZRN) Zemní, přípravné a dokončovací práce Trubní vedení Vedlejší a ostatní rozpočtové náklady (VRN) Složky nákladů na realizaci navrhovaných opatření URS 2016 rozpočtový program zkušeností projektanta ceny dodavatelských firem URS 2016 rozpočtový program zkušeností projektanta URS 2016 rozpočtový program zkušeností projektanta Zakázka 3336/002 září

24 Cena za výstavbu potrubí (ceny za materiál a provádění včetně zemních prací a uvedení povrchů do původního stavu, ceny neobsahují náklady na přípravné práce a vedlejší rozpočtové náklady): Materiál Profil - De (mm) Popis m.j. Jednotková cena (Kč) HD PE 100 SDR 11 PN nezpevněný povrch pažená rýha převážně přiváděcí a hlavní zásobní řady mimo zastavěné území 90 a menší Kč/mb zpevněný povrch pažená rýha převážně rozváděcí řady v intravilánu obcí 90 a menší Orientační stanovení jednotkových cen výstavby vodovodních řadů Vzhledem k tomu, že není provedeno detailní výškové řešení, je ve studii uvažováno s uložením vodovodního potrubí v nezámrzné hloubce 1,5 m. Což včetně podsypu činí průměrnou hloubku výkopu minimálně 1,7 m. Investiční náklady zahrnují: Zemní práce: o výkop, o těžitelnost hornin: 40 % tř. 3, 50 % tř. 4 a 10 % tř. 5, o hloubka krytí nad potrubím 150 cm + 10 cm na nerovnosti terénu, o šířka rýhy je stanovena podle ČSN EN 1610, o zřízení a odstranění pažení příložného hl. do 2 m, o zpětný zásyp zeminou, o lože pod potrubí z písku v tl. 10 cm, o obsyp potrubí pískem 30 cm nad potrubí, o odvoz přebytku výkopu do vzdálenosti 10 km, uložení na skládku a poplatek za uložení na skládku, o odstranění a obnovení povrchu nad paženou rýhou, o odvoz suti do vzdálenosti 10 km, uložení na skládku vč. poplatku za uložení na skládku. Potrubí: o dodávka a montáž potrubí s podílem tvarovek a armatur, vč. spojů a těsnění, o tlakové zkoušky vč. zabezpečení konců potrubí při tlakových zkouškách, dezinfekce potrubí, o identifikační vodič + PE páska s nápisem vodovod. V investiční náročnosti nejsou uvedeny domovní přípojky a náklady na ně, které jsou dle současné legislativy záležitosti vlastníka připojované nemovitosti. Dále investiční náklady neobsahují náklady na náhradu škod, ušlého zisku a náklady na uvedení pozemků do původního stavu během výstavby, poplatky za věcné břemeno, případné náklady na výkup soukromých pozemků, správní poplatky atp. Zakázka 3336/002 září

25 5.2. Odhad investičních nákladů variant Investiční náklady byly rozděleny dle navržených variant: Varianta 1. - připojení na Sedlčany společně s obcí Dublovice. Varianta 2. - připojení na Sedlčany samostatně Varianta 1. - připojení na Sedlčany společně s obcí Dublovice Na financování varianty 1. se podílí obce Příčovy a Dublovice. Společně jsou financovány vodojem, hlavní přiváděcí a zásobní řady navrhovaného vodovodu. Poměr nákladů pro každou obec na společné části vodovodu je dán požadovanou rezervovanou kapacitou v systému, která je vyjádřena počtem výhledově připojených obyvatel. Výstavba rozváděcí sítě si hradí každá obec samostatně. Podklad pro výpočet podílu obce Příčovy na spolufinancování společné části vodovodu byl poskytnut zástupci obcí Příčovy a Dublovice (viz Tab. 16). Podíl obce Příčovy na financování společné části vodovodu je 31,25 %. Spotřebiště Výhledový stav (osob) Příčovy 350 Dublovice 770 Celkem 1120 Požadovaná rezervovaná kapacita systému podklady pro výpočet podílu obce Příčovy na financování společné části vodovodu Zakázka 3336/002 září

26 Společná část vodovodu: Varianta 1. připojení na Sedlčany společně s obcí Dublovice Celkové náklady na výstavbu Přípravné práce Realizační náklady Délka řadu (km) Náklady celkem bez DPH (tis. Kč) Podíl obce Příčovy (31,25 %) bez DPH (tis. Kč) Geodetické práce Dokumentace pro územní rozhodnutí a inženýrská činnost za účelem vydání územního rozhodnutí Dokumentace pro vydání stavebního povolení a inženýrská činnost za účelem vydání stavebního povolení Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro provedení stavby Výstavba VDJ Dublovice (2 x 100 m3) Hlavní přiváděcí řad A Sedlčany VDJ Dublovice (HD-PE De 160 SDR 11) 2, Zásobní řad B VDJ Dublovice Příčovy (HD-PE De 110 SDR 11) převážná část je prováděna v souběhu s řadem C, tj. úspora 60% 0, nákladů Zásobní řad C VDJ Dublovice Dublovice (HD-PE De 160 SDR 11) 2, Vedlejší a ostatní rozpočtové náklady (VRN) uvažováno 3,5 % z realizačních nákladů CELKEM ZA SPOLEČNOU ČÁST VODOVODU Odhad investičních nákladů pro společnou investici; varianta 1. Opatření na rozváděcí síti: Varianta 1. připojení na Sedlčany společně s obcí Dublovice Celkové náklady na výstavbu Přípravné práce Realizační náklady Délka řadu (km) Náklady celkem bez DPH (tis. Kč) Geodetické práce - 65 Dokumentace pro územní rozhodnutí a inženýrská činnost za účelem vydání územního rozhodnutí Dokumentace pro vydání stavebního povolení a inženýrská činnost za účelem vydání stavebního povolení Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro provedení stavby Výstavba rozváděcí sítě obce Příčovy 3, Vedlejší a ostatní rozpočtové náklady (VRN) uvažováno 3,5 % z realizačních nákladů CELKEM ZA ROZVÁDĚCÍ SÍŤ V OBCI PŘÍČOVY Odhad investičních nákladů pro samostatnou investici; varianta 1. Zakázka 3336/002 září

27 Varianta 2. - připojení na Sedlčany samostatně Varianta 2. - připojení na Sedlčany samostatně Celkové náklady na výstavbu Přípravné práce Realizační náklady Délka řadu (km) Náklady celkem bez DPH (tis. Kč) Geodetické práce Dokumentace pro územní rozhodnutí a inženýrská činnost za účelem vydání územního rozhodnutí Dokumentace pro vydání stavebního povolení a inženýrská činnost za účelem vydání stavebního povolení Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro provedení stavby Výstavba VDJ Příčovy (2 x 40 m3) Hlavní přiváděcí řad A Sedlčany VDJ Příčovy (HD-PE De 110 SDR 11) Zásobní řad B VDJ Příčovy Příčovy (HD-PE De 110 SDR 11) 2, , Výstavba rozváděcí sítě obce Příčovy 3, Vedlejší a ostatní rozpočtové náklady (VRN) uvažováno 3,5 % z realizačních nákladů CELKEM ZÁSOBENÍ LOKALITY Odhad investičních nákladů pro variantu 2. Zakázka 3336/002 září

28 5.3. Rekapitulace odhadů investičních nákladů dle navržených variant V této kapitole je uvedena rekapitulace nákladů na realizaci navržených variant a vyhodnocení efektivity investice. Vzhledem k rozsahu rozváděcí sítě v obci Příčovy (cca dl. 3,2 km) představují náklady na její vybudování nevýznamnější složku celkové investice pro vybudování vodovodního systému (viz Tab. 20). Srovnávacím ukazatelem investičních nákladů jednotlivých variant je způsob připojení obce Příčovy na zdroj vody (samostatně / společně s obcí Dublovice). Z hlediska financování záměru lze při výstavbě vodovodu využít zdroje z dotačního financování. V současnosti reálnými zdroji dotačního financování je Operační program životního prostředí (dotace v úrovni cca 63%), resp. Ministerstvo zemědělství (dotace v úrovni cca 50%). Navržená varianta Finanční nároky na vlastní zdroje Hlavní přiváděcí, zásobní řady a vodojem rozváděcí řady v obci Náklady bez DPH celkem (tis. Kč) Finanční nároky na vlastní zdroje při dotaci 63 % 1. připojení na Sedlčany společně s obcí Dublovice 2. připojení na Sedlčany samostatně Rekapitulace odhadu investičních nákladů dle navržených variant Zakázka 3336/002 září

29 6. Závěry a doporučení V rámci zpracované studie je proveden variantní návrh připojení obce Příčovy na vodovodní systém města Sedlčany: připojení na vodovod v Sedlčanech společně s obcí Dublovice, připojení na vodovod v Sedlčanech samostatně. Pozn.: v rámci studie nebyla řešena varianta, která by uvažovala s využitím místních zdrojů. Při využití místních zdrojů je nutno počítat s problematikou sucha a výskytu nevyrovnaných srážkových úhrnů, na kterých může být vydatnost místních zdrojů závislá. Dále je při volbě místního zdroje pro zásobování obce nutno upozornit na velmi obtížné majetkoprávní projednání. Pro vodní zdroj budou muset být vyhlášena ochranná pásma, která svým rozsahem mohou zasáhnout do pozemků v soukromém vlastnictví a výrazně omezit možnosti jejich dalšího využití vlastníky. Kromě dostatečné vydatnosti je rozhodující i kvalita jímané podzemní vody. Dle plánu rozvoje vodovodů a kanalizací Středočeského kraje (PRVKÚK) je v případě místního zdroje uvažována výstavba úpravny pitné vody. S ohledem na potřebu výstavby řady nových objektů (zdroj, vodojem, úpravna vody) nepředstavuje varianta místního zdroje investičně nejvýhodnější řešení. Zároveň z důvodu potřeby čerpaní a činnosti technologie úpravny vody se jedná o provozně náročnější variantu. Výhodou variant, které spočívají v připojení na Sedlčany, je zajištění dodávky pitné vody pro obec Příčovy bez potřeby její další úpravy. Dále vzhledem k výškové poloze navrhovaného vodojemu nevyžaduje navržený systém zásobování obce Příčovy čerpání. Varianty uvažující s připojením na Sedlčany představují investičně a provozně nejméně náročné varianty. Výhledový počet připojených obyvatel pro zásobení zájmového území: Spotřebiště Počet zásobených obyvatel ve výhledu Příčovy 350 Dublovice (pouze pro var. 1.) 770 Celkem 1120 Výhledový počet připojených obyvatel pro zásobení zájmového území Požadavky na velikost odběru: Obec Příčovy o průměrný odběr 0.5 l/s = 42 m 3 /den = m 3 /rok, o maximální denní odběr 0.7 l/s = 63 m 3 /den. Obec Dublovice (pouze pro var. 1.) o průměrný odběr 1.1 l/s = 92 m 3 /den = m 3 /rok, o maximální denní odběr 1.6 l/s = 139 m 3 /den. Zakázka 3336/002 září

30 Vyhodnocení navržených variant vodovodního systému obce Na základě srovnání variant je investičně nejvýhodnější varianta 1., která spočívá v připojení obce Příčovy na vodovodní systém města Sedlčany společně s obcí Dublovice: Navržená varianta 1. připojení na Sedlčany společně s obcí Dublovice 2. připojení na Sedlčany samostatně Finanční nároky na vlastní zdroje Náklady bez DPH (tis. Kč) Odhad celkových investičních nákladů na vybudování vodovodu v obci Příčovy Společný záměr na výstavbu vodovodního systému představuje pro obec Příčovy větší šanci na získání dotačních prostředků. Podíl obce Příčovy na financování společné části vodovodu je 31,25 %. Výstavbu rozváděcí sítě si každá obce hradí samostatně. Podíl obce Příčovy na financování společné části vodovodu bez výstavby rozváděcí sítě je cca 8,9 mil. Kč. Opatření zajistí přivedení vody na hranici zástavby, ale bez dokončení rozváděcí sítě nelze na financování společné části vodovodu získat dotaci. Přičemž při uvažované dotaci ve výši 63 % jsou nároky na vlastní zdroje pro financování kompletního vodovodního systému v obci Příčovy ve variantě 1. pohybují okolo 9,2 mil. Kč. Vzhledem k výhodě dotačního financování záměru výstavby vodovodu pro obec Příčovy doporučujeme podání společné žádosti o dotaci s obcí Dublovice na kompletní vodovodní systém, tj. společné hlavní přiváděcí, zásobní řady a vodojem včetně rozváděcích řadů v obou obcích. Z hlediska požadované projektové přípravy je pro podání žádosti o dotaci důležité mít pro maximální část vodovodu zpracovanou projektovou dokumentaci s vydaným stavebním povolením. Zakázka 3336/002 září

31 Další navrhovaný postup: Zahájit jednání o způsobu spolupodílení obce Příčovy na financování a vlastnictví společné části vodovodního systému. Zahájit projektové práce na rozváděcích síti obce Příčovy - dokumentace pro územní rozhodnutí (DUR) a dokumentace pro stavební povolení (DSP). Zpracování a podání žádosti o změnu a aktualizaci Plánu rozvoje vodovodů a kanalizací pro území kraje (PRVKÚK). Návrh se podává Krajskému úřadu Středočeského kraje Odboru životního prostředí a zemědělství v daném roce vždy do Zpracování (včetně podrobné finanční analýzy a modelu financování na základě DSP) a podání žádosti o dotace. Zpracování dokumentace pro provedení stavby a výběr zhotovitele (DPS). Zahájení realizace projektu. Při všech nejasnostech či problémech týkajících se navržených postupů jsou zpracovatelé materiálu připraveni kdykoli hledat s objednatelem řešení, popř. poskytnout konzultace, které povedou k očekávaným výsledkům. Zakázka 3336/002 září
