Vnitřní dřevěné zárubně - Základní ustanovení (členění)

Transkript

1 /10 Tato podniková norma obecně platí pro výrobu, identifikaci, kontrolu, zkoušení, balení, dodání, dopravu, skladování, montáž a údržbu vnitřních dřevěných zárubní. 1. Názvosloví Pro normu platí názvy uvedené v ČSN A ČSN EN, viz. Seznam souvisejících norem. 2. Všeobecně - třídění zárubní 2.1. Podle konstrukce (a) dřevěné zárubně obkladové rámové (b) prosklené stěny obkladové rámové (c) kovové zárubně jednodílné dvoudílné (obkladové) obklad stavebního otvoru obklad kovové zárubně obklad stavebního otvoru obklad kovové zárubně pro zděné konstrukce pro lehké montované konstrukce pro zděné konstrukce pro lehké montované konstrukce 2.2. Podle funkčnosti (a) průchozí (bez dveří) (b) pro dveře otočné s polodrážkou (P+L) bez polodrážky (P+L) (c) pro dveře posuvné na stěnu do stěny (d) pro dveře lamelové skládací harmonikové (e) pro dveře kývavé 2.3. Podle rozměru (a) typizované (b) atypické 2.4. Podle počtu křídel (a) pro dveře jednokřídlové (b) pro dveře dvoukřídlové (c) pro dveře vícekřídlové 2.5. Podle odolnosti (a) standardní (b) požární* (c) zvuková* (d) zvýšená mechanická (e) proti násilnému vniknutí* (f) různým klimatickým vlivům* (g) RTG záření* (h) kombinovaná* levé pravé otočné křídlo boční křídlo

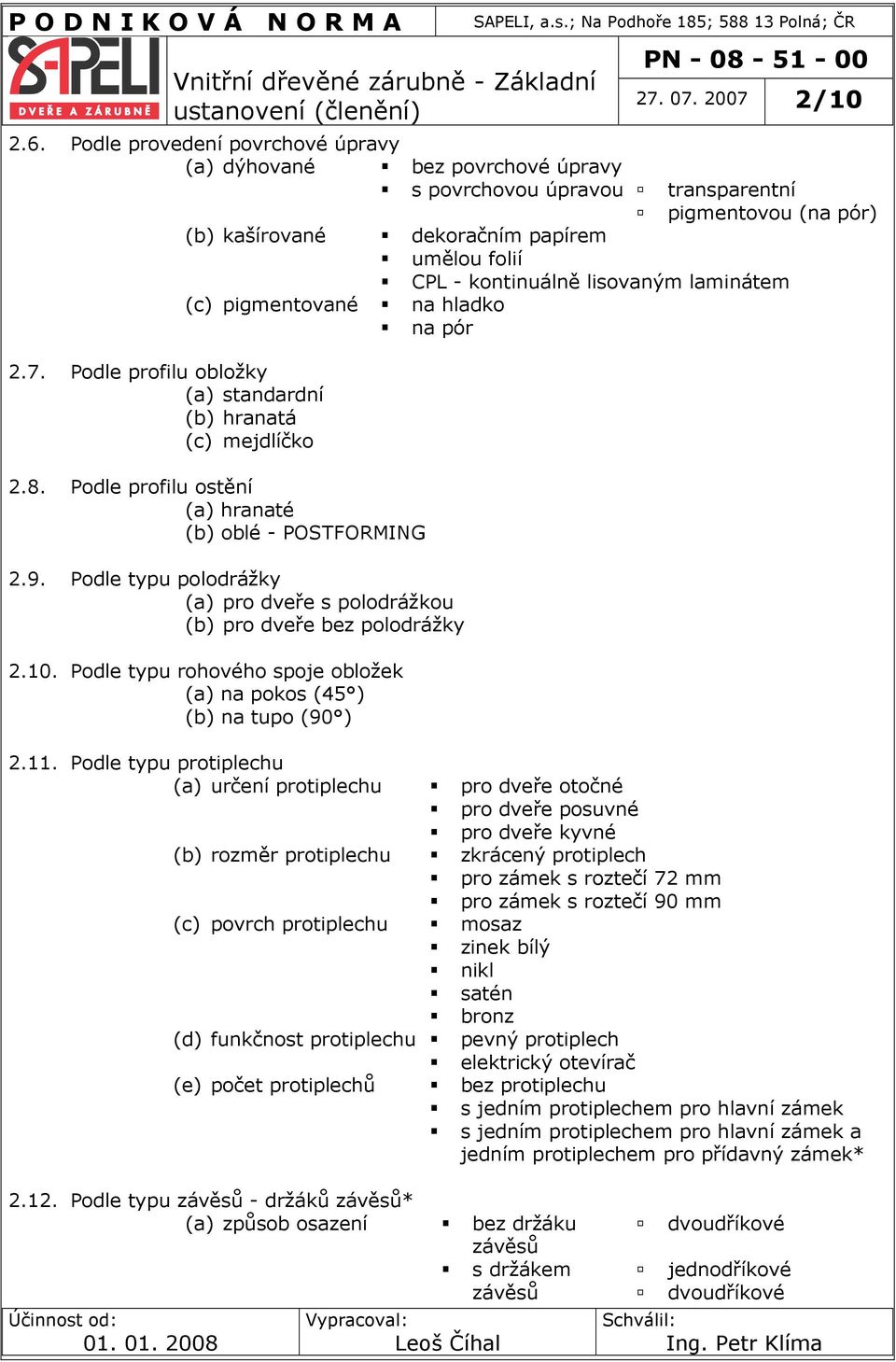

2 / Podle provedení povrchové úpravy (a) dýhované bez povrchové úpravy s povrchovou úpravou transparentní pigmentovou (na pór) (b) kašírované dekoračním papírem umělou folií CPL - kontinuálně lisovaným laminátem (c) pigmentované na hladko na pór 2.7. Podle profilu obložky (a) standardní (b) hranatá (c) mejdlíčko 2.8. Podle profilu ostění (a) hranaté (b) oblé - POSTFORMING 2.9. Podle typu polodrážky (a) pro dveře s polodrážkou (b) pro dveře bez polodrážky Podle typu rohového spoje obložek (a) na pokos (45 ) (b) na tupo (90 ) Podle typu protiplechu (a) určení protiplechu pro dveře otočné pro dveře posuvné pro dveře kyvné (b) rozměr protiplechu zkrácený protiplech pro zámek s roztečí 72 mm pro zámek s roztečí 90 mm (c) povrch protiplechu mosaz zinek bílý nikl satén bronz (d) funkčnost protiplechu pevný protiplech elektrický otevírač (e) počet protiplechů bez protiplechu s jedním protiplechem pro hlavní zámek s jedním protiplechem pro hlavní zámek a jedním protiplechem pro přídavný zámek* Podle typu závěsů - držáků závěsů* (a) způsob osazení bez držáku závěsů s držákem závěsů dvoudříkové jednodříkové dvoudříkové

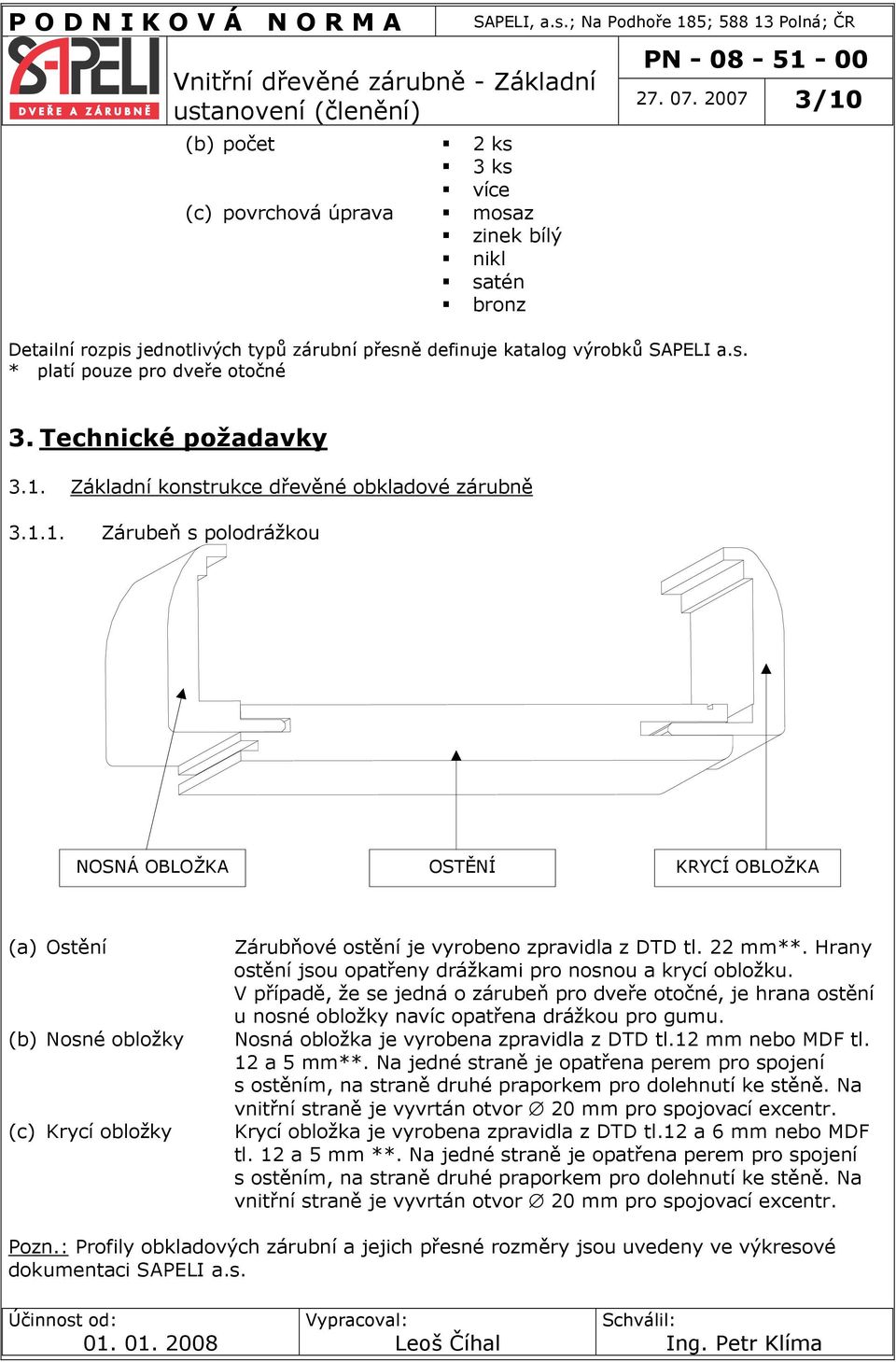

3 (b) počet 2 ks 3 ks více (c) povrchová úprava mosaz zinek bílý nikl satén bronz Detailní rozpis jednotlivých typů zárubní přesně definuje katalog výrobků SAPELI a.s. * platí pouze pro dveře otočné /10 3. Technické požadavky 3.1. Základní konstrukce dřevěné obkladové zárubně Zárubeň s polodrážkou NOSNÁ OBLOŽKA OSTĚNÍ KRYCÍ OBLOŽKA (a) Ostění (b) Nosné obložky (c) Krycí obložky Zárubňové ostění je vyrobeno zpravidla z DTD tl. 22 mm**. Hrany ostění jsou opatřeny drážkami pro nosnou a krycí obložku. V případě, že se jedná o zárubeň pro dveře otočné, je hrana ostění u nosné obložky navíc opatřena drážkou pro gumu. Nosná obložka je vyrobena zpravidla z DTD tl.12 mm nebo MDF tl. 12 a 5 mm**. Na jedné straně je opatřena perem pro spojení s ostěním, na straně druhé praporkem pro dolehnutí ke stěně. Na vnitřní straně je vyvrtán otvor 20 mm pro spojovací excentr. Krycí obložka je vyrobena zpravidla z DTD tl.12 a 6 mm nebo MDF tl. 12 a 5 mm **. Na jedné straně je opatřena perem pro spojení s ostěním, na straně druhé praporkem pro dolehnutí ke stěně. Na vnitřní straně je vyvrtán otvor 20 mm pro spojovací excentr. Pozn.: Profily obkladových zárubní a jejich přesné rozměry jsou uvedeny ve výkresové dokumentaci SAPELI a.s.

4 Zárubeň s polodrážkou (obklad kovové zárubně) /10 KRYCÍ OBLOŽKA OSTĚNÍ NOSNÁ OBLOŽKA KRYCÍ OBLOŽKA OSTĚNÍ NOSNÁ OBLOŽKA a) Ostění Zárubňové ostění je vyrobeno zpravidla z DTD tl. 12 mm. Jedna hrana ostění je opatřena drážkou pro krycí obložku, na vnitřní ploše je drážka pro plastový profil pro spojení s nosnou obložkou. b) Nosné obložky Nosná obložka je vyrobena zpravidla z DTD tl.25 mm a 6 mm. Na jedné straně je opatřena praporkem pro dolehnutí ke stěně, na druhé straně je na vnitřní ploše drážka pro plastový profil pro pojení s ostěním. Na vnitřní straně je vyvrtán otvor 20 mm pro spojovací excentr. c) Krycí obložky Krycí obložka je vyrobena zpravidla z DTD tl.12 a 6 mm. Na jedné straně je opatřena perem pro spojení s ostěním, na straně druhé praporkem pro dolehnutí ke stěně. Na vnitřní straně je vyvrtán otvor 20 mm pro spojovací excentr. Pozn.: Profily obkladových zárubní a jejich přesné rozměry jsou uvedeny ve výkresové dokumentaci SAPELI a.s.

5 3.2. Základní konstrukce dřevěné rámové zárubně /10 KRYCÍ LIŠTA L627 NOSNÁ OBLOŽKA KRYCÍ LIŠTA L627 MONTÁŽNÍ LAŤ KRYCÍ OBLOŽKA STŘEDOVÝ NOSNÍK (a) Středové nosníky Zárubňový středový nosník je vyroben z laťovky, která je oplášťována DTD. Nosník je opatřen polodrážkou pro montážní lať a drážkami pro nosnou a krycí obložku. V případě, že se jedná o zárubeň pro dveře otočné, je nosník ze strany nosné obložky navíc opatřen drážkou pro gumu. Na vnitřní straně, v polodrážce pro montážní lať je vyvrtán otvor 20 mm pro spojovací excentr. (b) Nosné obložky Nosná obložka je vyrobena z DTD tl mm. Je opatřena polodrážkou pro montážní lať a perem pro spojení se středovým nosníkem. Na vnitřní straně, v polodrážce pro montážní lať je vyvrtán otvor 20 mm pro spojovací excentr. (c) Krycí obložky Krycí obložka je vyrobena zpravidla z DTD tl.12 a 6 mm**. Je opatřena dvěma pery pro spojení se středovým nosníkem. Na vnitřní straně je vyvrtán otvor 20 mm pro spojovací excentr. (d) Montážní latě Montážní lať je vyrobena ze smrkového dřeva resp. dřevin odpovídající objemové hmotnosti o průřezu 33 ± 0,2 mm x 40 ± 0,5 mm. (e) Krycí lišty L627 Krycí lišta slouží k zakrytí spáry mezi obložkou a zdivem. Je vyrobena z DTD tl. 6 mm resp. při větších délkách z DTD mm. Pozn.: Profily rámových zárubní a jejich přesné rozměry jsou uvedeny ve výkresové dokumentaci SAPELI a.s.

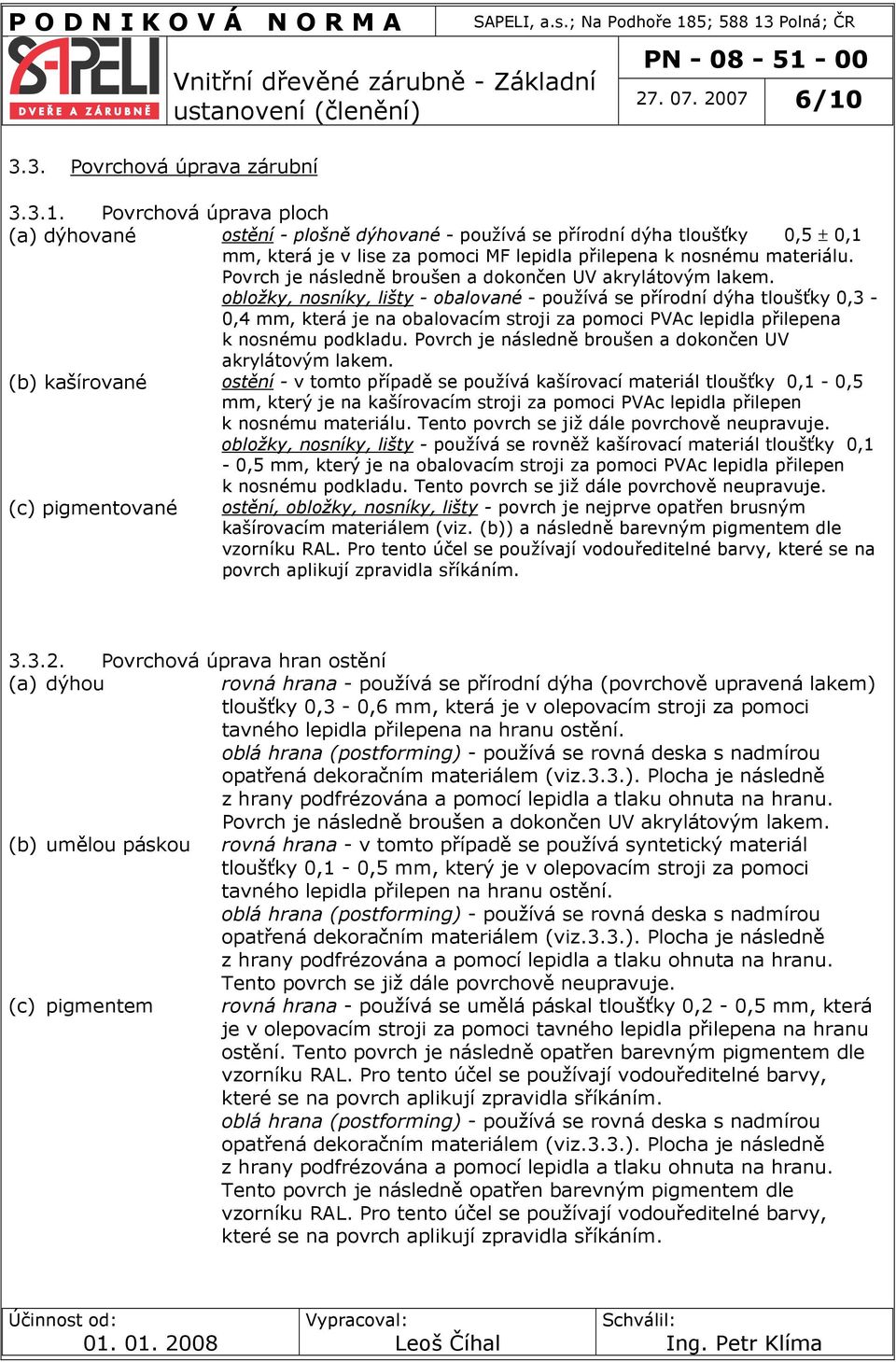

6 3.3. Povrchová úprava zárubní / Povrchová úprava ploch (a) dýhované ostění - plošně dýhované - používá se přírodní dýha tloušťky 0,5 ± 0,1 mm, která je v lise za pomoci MF lepidla přilepena k nosnému materiálu. Povrch je následně broušen a dokončen UV akrylátovým lakem. obložky, nosníky, lišty - obalované - používá se přírodní dýha tloušťky 0,3-0,4 mm, která je na obalovacím stroji za pomoci PVAc lepidla přilepena k nosnému podkladu. Povrch je následně broušen a dokončen UV akrylátovým lakem. (b) kašírované ostění - v tomto případě se používá kašírovací materiál tloušťky 0,1-0,5 mm, který je na kašírovacím stroji za pomoci PVAc lepidla přilepen k nosnému materiálu. Tento povrch se již dále povrchově neupravuje. obložky, nosníky, lišty - používá se rovněž kašírovací materiál tloušťky 0,1-0,5 mm, který je na obalovacím stroji za pomoci PVAc lepidla přilepen k nosnému podkladu. Tento povrch se již dále povrchově neupravuje. (c) pigmentované ostění, obložky, nosníky, lišty - povrch je nejprve opatřen brusným kašírovacím materiálem (viz. (b)) a následně barevným pigmentem dle vzorníku RAL. Pro tento účel se používají vodouředitelné barvy, které se na povrch aplikují zpravidla sříkáním Povrchová úprava hran ostění (a) dýhou rovná hrana - používá se přírodní dýha (povrchově upravená lakem) tloušťky 0,3-0,6 mm, která je v olepovacím stroji za pomoci tavného lepidla přilepena na hranu ostění. oblá hrana (postforming) - používá se rovná deska s nadmírou opatřená dekoračním materiálem (viz.3.3.). Plocha je následně z hrany podfrézována a pomocí lepidla a tlaku ohnuta na hranu. Povrch je následně broušen a dokončen UV akrylátovým lakem. (b) umělou páskou rovná hrana - v tomto případě se používá syntetický materiál tloušťky 0,1-0,5 mm, který je v olepovacím stroji za pomoci tavného lepidla přilepen na hranu ostění. oblá hrana (postforming) - používá se rovná deska s nadmírou opatřená dekoračním materiálem (viz.3.3.). Plocha je následně z hrany podfrézována a pomocí lepidla a tlaku ohnuta na hranu. Tento povrch se již dále povrchově neupravuje. (c) pigmentem rovná hrana - používá se umělá páskal tloušťky 0,2-0,5 mm, která je v olepovacím stroji za pomoci tavného lepidla přilepena na hranu ostění. Tento povrch je následně opatřen barevným pigmentem dle vzorníku RAL. Pro tento účel se používají vodouředitelné barvy, které se na povrch aplikují zpravidla sříkáním. oblá hrana (postforming) - používá se rovná deska s nadmírou opatřená dekoračním materiálem (viz.3.3.). Plocha je následně z hrany podfrézována a pomocí lepidla a tlaku ohnuta na hranu. Tento povrch je následně opatřen barevným pigmentem dle vzorníku RAL. Pro tento účel se používají vodouředitelné barvy, které se na povrch aplikují zpravidla sříkáním.

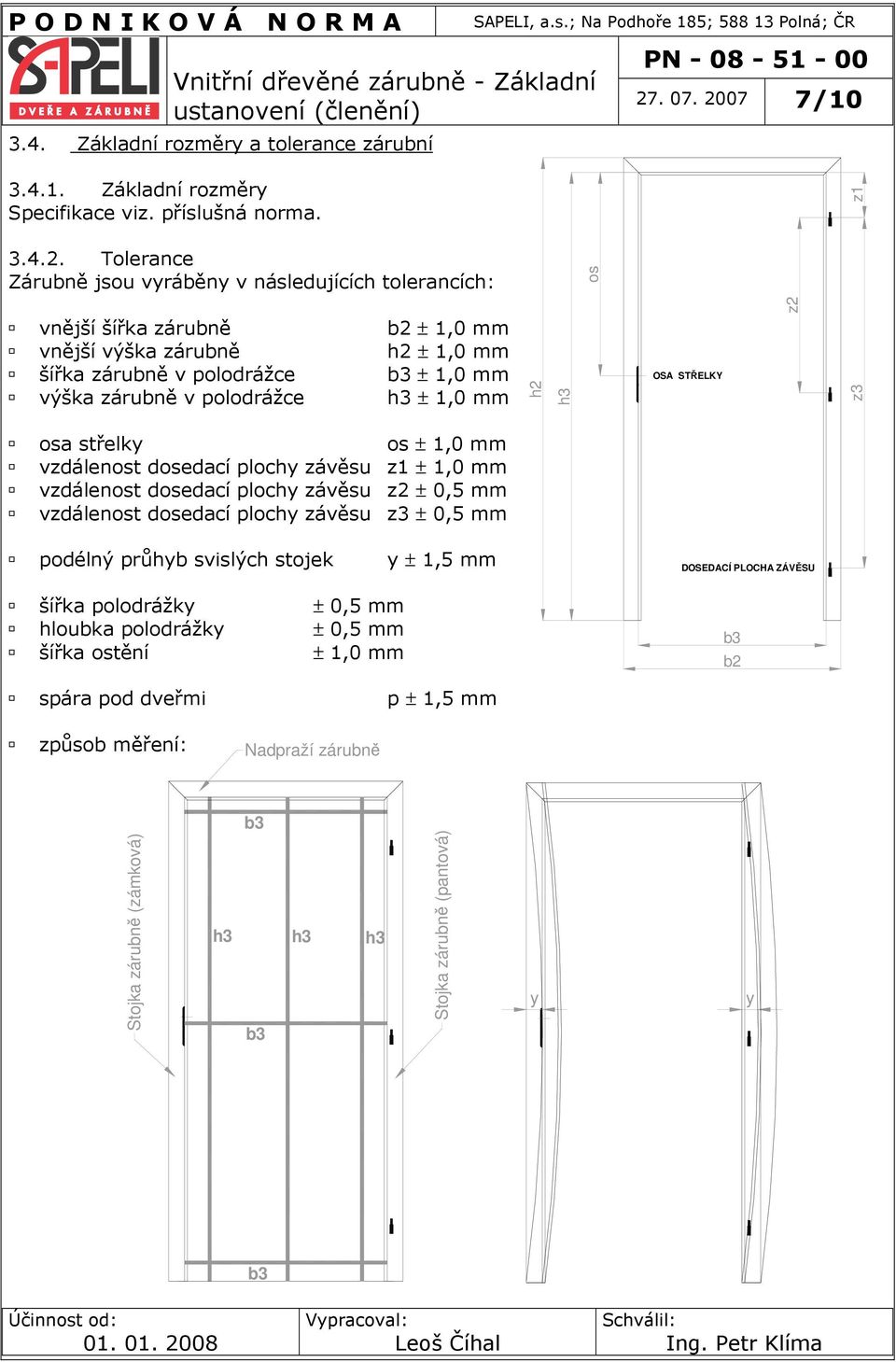

7 3.4. Základní rozměry a tolerance zárubní / Základní rozměry Specifikace viz. příslušná norma. z Tolerance Zárubně jsou vyráběny v následujících tolerancích: os vnější šířka zárubně b2 ± 1,0 mm vnější výška zárubně h2 ± 1,0 mm šířka zárubně v polodrážce b3 ± 1,0 mm výška zárubně v polodrážce h3 ± 1,0 mm h2 h3 OSA STŘELKY z2 z3 osa střelky os ± 1,0 mm vzdálenost dosedací plochy závěsu z1 ± 1,0 mm vzdálenost dosedací plochy závěsu z2 ± 0,5 mm vzdálenost dosedací plochy závěsu z3 ± 0,5 mm podélný průhyb svislých stojek y ± 1,5 mm DOSEDACÍ PLOCHA ZÁVĚSU šířka polodrážky ± 0,5 mm hloubka polodrážky ± 0,5 mm šířka ostění ± 1,0 mm b3 b2 spára pod dveřmi p ± 1,5 mm způsob měření: Nadpraží zárubně b3 Stojka zárubně (zámková) h3 h3 h3 b3 Stojka zárubně (pantová) y y b3

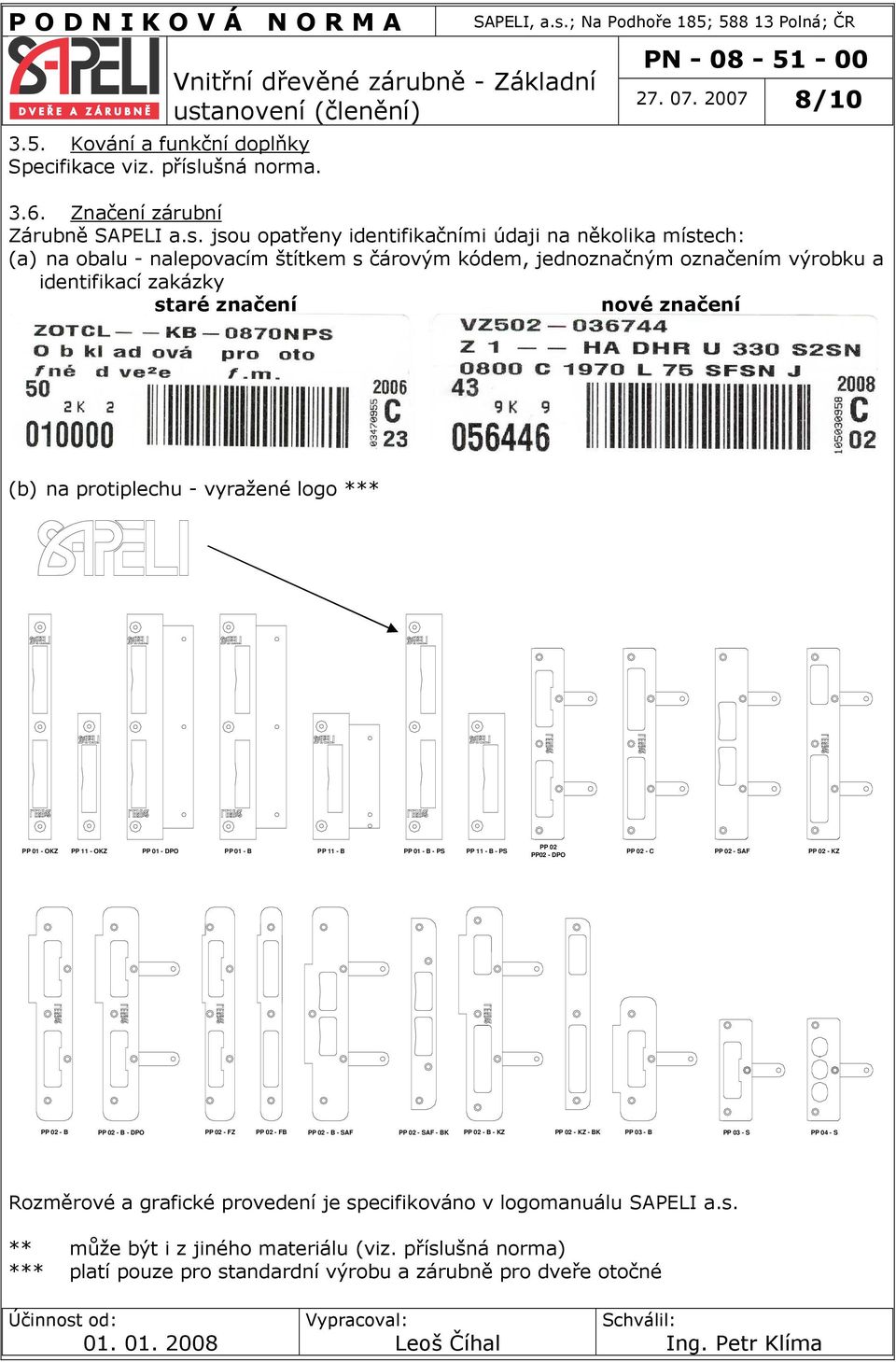

8 3.5. Kování a funkční doplňky Specifikace viz. příslušná norma / Značení zárubní Zárubně SAPELI a.s. jsou opatřeny identifikačními údaji na několika místech: (a) na obalu - nalepovacím štítkem s čárovým kódem, jednoznačným označením výrobku a identifikací zakázky staré značení nové značení (b) na protiplechu - vyražené logo *** PP 01 - OKZ PP 11 - OKZ PP 01 - DPO PP 01 - B PP 11 - B PP 01 - B - PS PP 11 - B - PS PP 02 PP02 - DPO PP 02 - C PP 02 - SAF PP 02 - KZ PP 02 - B PP 02 - B - DPO PP 02 - FZ PP 02 - FB PP 02 - B - SAF PP 02 - SAF - BK PP 02 - B - KZ PP 02 - KZ - BK PP 03 - B PP 03 - S PP 04 - S Rozměrové a grafické provedení je specifikováno v logomanuálu SAPELI a.s. ** může být i z jiného materiálu (viz. příslušná norma) *** platí pouze pro standardní výrobu a zárubně pro dveře otočné

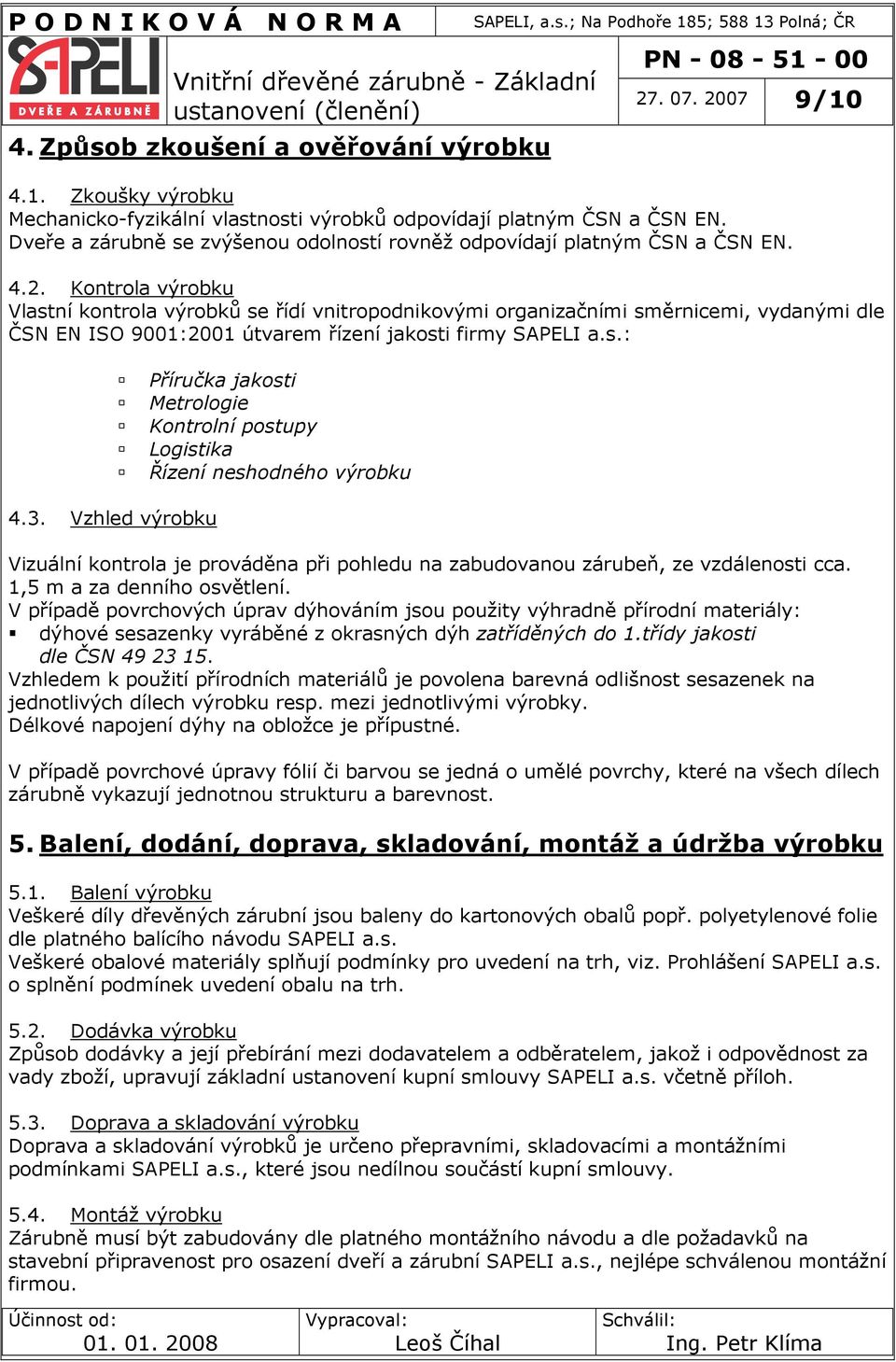

9 4. Způsob zkoušení a ověřování výrobku / Zkoušky výrobku Mechanicko-fyzikální vlastnosti výrobků odpovídají platným ČSN a ČSN EN. Dveře a zárubně se zvýšenou odolností rovněž odpovídají platným ČSN a ČSN EN Kontrola výrobku Vlastní kontrola výrobků se řídí vnitropodnikovými organizačními směrnicemi, vydanými dle ČSN EN ISO 9001:2001 útvarem řízení jakosti firmy SAPELI a.s.: Příručka jakosti Metrologie Kontrolní postupy Logistika Řízení neshodného výrobku 4.3. Vzhled výrobku Vizuální kontrola je prováděna při pohledu na zabudovanou zárubeň, ze vzdálenosti cca. 1,5 m a za denního osvětlení. V případě povrchových úprav dýhováním jsou použity výhradně přírodní materiály: dýhové sesazenky vyráběné z okrasných dýh zatříděných do 1.třídy jakosti dle ČSN Vzhledem k použití přírodních materiálů je povolena barevná odlišnost sesazenek na jednotlivých dílech výrobku resp. mezi jednotlivými výrobky. Délkové napojení dýhy na obložce je přípustné. V případě povrchové úpravy fólií či barvou se jedná o umělé povrchy, které na všech dílech zárubně vykazují jednotnou strukturu a barevnost. 5. Balení, dodání, doprava, skladování, montáž a údržba výrobku 5.1. Balení výrobku Veškeré díly dřevěných zárubní jsou baleny do kartonových obalů popř. polyetylenové folie dle platného balícího návodu SAPELI a.s. Veškeré obalové materiály splňují podmínky pro uvedení na trh, viz. Prohlášení SAPELI a.s. o splnění podmínek uvedení obalu na trh Dodávka výrobku Způsob dodávky a její přebírání mezi dodavatelem a odběratelem, jakož i odpovědnost za vady zboží, upravují základní ustanovení kupní smlouvy SAPELI a.s. včetně příloh Doprava a skladování výrobku Doprava a skladování výrobků je určeno přepravními, skladovacími a montážními podmínkami SAPELI a.s., které jsou nedílnou součástí kupní smlouvy Montáž výrobku Zárubně musí být zabudovány dle platného montážního návodu a dle požadavků na stavební připravenost pro osazení dveří a zárubní SAPELI a.s., nejlépe schválenou montážní firmou.

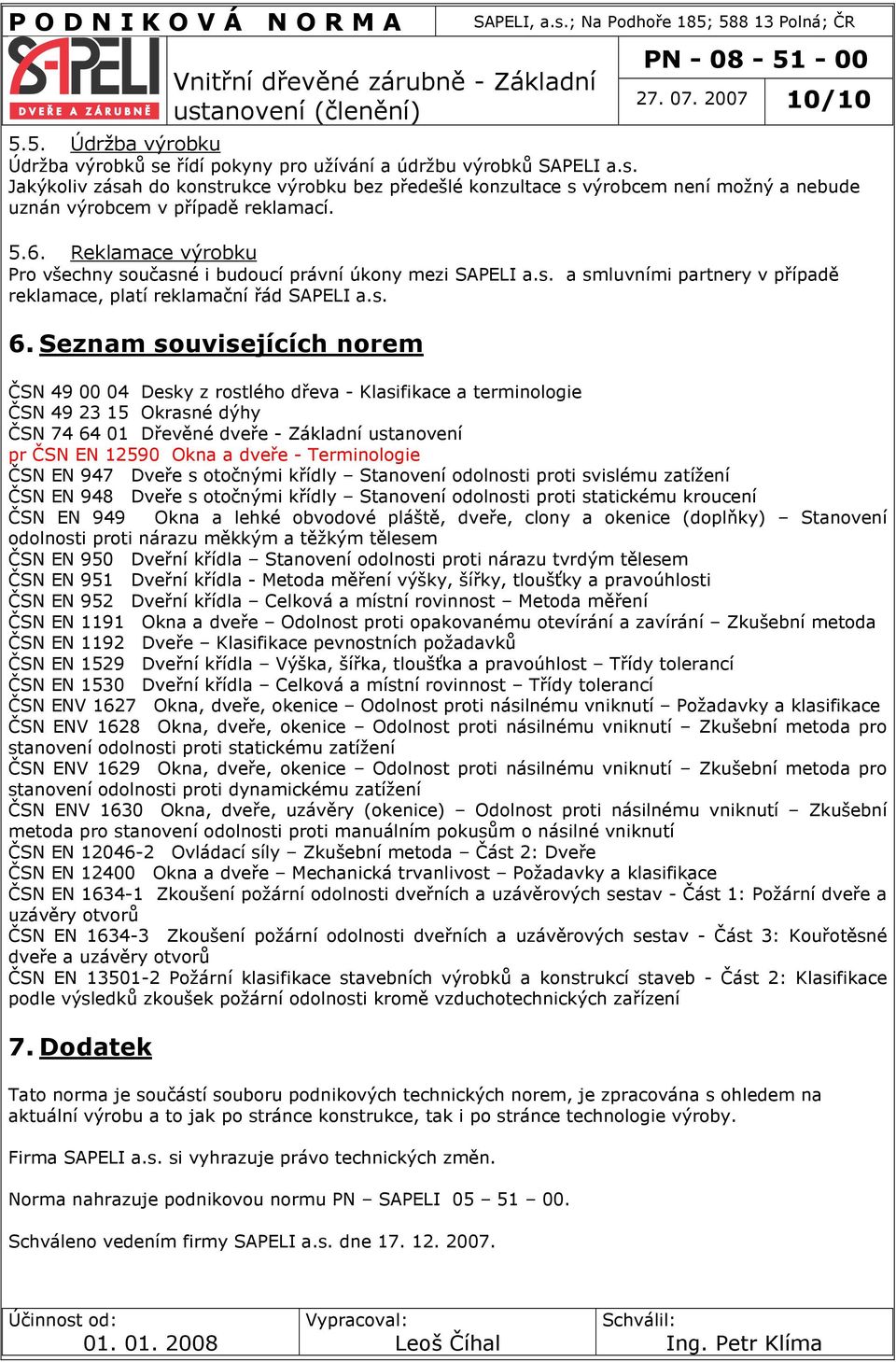

10 / Údržba výrobku Údržba výrobků se řídí pokyny pro užívání a údržbu výrobků SAPELI a.s. Jakýkoliv zásah do konstrukce výrobku bez předešlé konzultace s výrobcem není možný a nebude uznán výrobcem v případě reklamací Reklamace výrobku Pro všechny současné i budoucí právní úkony mezi SAPELI a.s. a smluvními partnery v případě reklamace, platí reklamační řád SAPELI a.s. 6. Seznam souvisejících norem ČSN Desky z rostlého dřeva - Klasifikace a terminologie ČSN Okrasné dýhy ČSN Dřevěné dveře - Základní ustanovení pr ČSN EN Okna a dveře - Terminologie ČSN EN 947 Dveře s otočnými křídly Stanovení odolnosti proti svislému zatížení ČSN EN 948 Dveře s otočnými křídly Stanovení odolnosti proti statickému kroucení ČSN EN 949 Okna a lehké obvodové pláště, dveře, clony a okenice (doplňky) Stanovení odolnosti proti nárazu měkkým a těžkým tělesem ČSN EN 950 Dveřní křídla Stanovení odolnosti proti nárazu tvrdým tělesem ČSN EN 951 Dveřní křídla - Metoda měření výšky, šířky, tloušťky a pravoúhlosti ČSN EN 952 Dveřní křídla Celková a místní rovinnost Metoda měření ČSN EN 1191 Okna a dveře Odolnost proti opakovanému otevírání a zavírání Zkušební metoda ČSN EN 1192 Dveře Klasifikace pevnostních požadavků ČSN EN 1529 Dveřní křídla Výška, šířka, tloušťka a pravoúhlost Třídy tolerancí ČSN EN 1530 Dveřní křídla Celková a místní rovinnost Třídy tolerancí ČSN ENV 1627 Okna, dveře, okenice Odolnost proti násilnému vniknutí Požadavky a klasifikace ČSN ENV 1628 Okna, dveře, okenice Odolnost proti násilnému vniknutí Zkušební metoda pro stanovení odolnosti proti statickému zatížení ČSN ENV 1629 Okna, dveře, okenice Odolnost proti násilnému vniknutí Zkušební metoda pro stanovení odolnosti proti dynamickému zatížení ČSN ENV 1630 Okna, dveře, uzávěry (okenice) Odolnost proti násilnému vniknutí Zkušební metoda pro stanovení odolnosti proti manuálním pokusům o násilné vniknutí ČSN EN Ovládací síly Zkušební metoda Část 2: Dveře ČSN EN Okna a dveře Mechanická trvanlivost Požadavky a klasifikace ČSN EN Zkoušení požární odolnosti dveřních a uzávěrových sestav - Část 1: Požární dveře a uzávěry otvorů ČSN EN Zkoušení požární odolnosti dveřních a uzávěrových sestav - Část 3: Kouřotěsné dveře a uzávěry otvorů ČSN EN Požární klasifikace stavebních výrobků a konstrukcí staveb - Část 2: Klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení 7. Dodatek Tato norma je součástí souboru podnikových technických norem, je zpracována s ohledem na aktuální výrobu a to jak po stránce konstrukce, tak i po stránce technologie výroby. Firma SAPELI a.s. si vyhrazuje právo technických změn. Norma nahrazuje podnikovou normu PN SAPELI Schváleno vedením firmy SAPELI a.s. dne
