1 IVAR.SAT Kompaktní bytové stanice PATENTOVANÉ ŘEŠENÍ

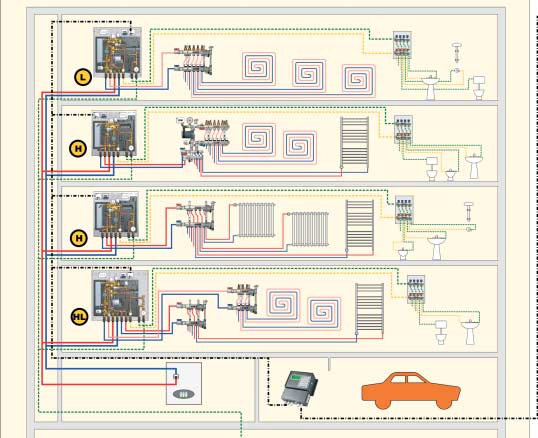

2 Kompaktní bytová stanice IVAR.SAT je novým patentovaným řešením na přípravu, regulaci a měření spotřeby tepla a vody od společnosti IVAR CS Kompaktní bytová stanice IVAR.SAT představuje kompaktní termohydraulickou jednotku, která zcela novým konstrukčním pojetím umožňuje variabilní a nezávislé řízení vytápění a přípravu teplé vody (dále již jen TV) pro byty napojené na centrální domovní topné systémy. Co nového přináší IVAR.SAT uživatelům? Jednotlivé moduly bytové stanice IVAR.SAT umožňují uživatelům optimalizovat spotřebu tepelné energie a vytvořit komfortní topný systém na míru každému uživateli. Například plně vybavený modul IVAR.SAT-HLR umožňuje provozování ekonomicky výhodného nízkoteplotního podlahového topení, nezávislý provoz vysokoteplotního radiátorového topení a přípravu TV pomocí výkonného deskového výměníku, včetně oddělené přípravy TV na předem požadovanou výstupní teplotu. Integrace cirkulačního okruhu TV pro vyšší ekonomičnost provozu přípravy TV je pro většinu modulů IVAR.SAT samozřejmostí. Jaké jsou hlavní přednosti bytových stanic IVAR.SAT? 1. vysoká kompaktnost řešení přípravy topné vody a TV v bytě, včetně měření spotřeby tepla a vody na základě skutečné spotřeby. 2. patentovaný způsob řízení vytápění a přípravy TV maximálně zvyšuje funkčnost a efektivnost topného systému dle individuálních požadavků na tepelnou pohodu v bytě. 3. sofistikované technické řešení těchto bytových stanic vykazuje vysoce efektivní a úsporný provoz s možností snadné ovladatelnosti topného systému uživatelem. 4. jednoduchá a snadná montáž předmontovaných modulů stanic IVAR.SAT do bytových jednotek, omezení počtu centrálních potrubních rozvodů v domě.

3 IVAR.SAT-H / -HR Kompaktní bytová stanice - pro vysokoteplotní topný systém IVAR.SAT-H IVAR.SAT-H je základní modul bytové stanice IVAR, který kombinuje výhodu nezávislého řízení vytápění a přípravy TV, vyznačuje se snadnou instalací a kompaktními rozměry. IVAR.SAT-H má 3 vstupní a 4 výstupní připojení: vstup a zpátečku primárního okruhu, vstup a zpátečku topení, přívod studené vody, výstupy studené a teplé vody Hlavní komponenty: Tepelný výměník, Pn = 40 kw (příprava TV) Přepínací ventil pro ohřev TV, ovládaný motorem 230 VAC; 6 W; doba otevření: ~6 s Směšovací ventil TV, rozsah nastavení C, s certifikátem NF 079 Diferenciální přetlakový ventil na primárním okruhu kotle; bar Vyvažovací bypass s dvojitou mikrometrickou regulací Napouštěcí/vypouštěcí kohouty a odvzdušňovací ventil Měřič tepla Měřič průtoku studené vody Elektrotermická hlavice kód vysoká teplota typ skříně KIT506699H - KIT506699HC P KIT506699HM N IVAR.SAT-HR IVAR.SAT-HR je verze bytové stanice, která kombinuje všechny charakteristiky provedení IVAR. SAT-H s dalším okruhem pro cirkulaci TV. Toto řešení ještě více zkracuje dobu potřebnou k přípravě TV, bez toho, aby bylo nutné do systému jakkoliv zasahovat. Hlavní komponenty: Tepelný výměník, Pn = 40 kw (příprava TV) Přepínací ventil pro ohřev TV, ovládaný motorem 230 VAC; 6 W; doba otevření: ~6 s Směšovací ventil TV, rozsah nastavení C, s certifikátem NF 079 Diferenciální přetlakový ventil na primárním okruhu kotle; bar Vyvažovací bypass s dvojitou mikrometrickou regulací Napouštěcí/vypouštěcí kohouty a odvzdušňovací ventil Cirkulační čerpadlo teplé vody Měřič tepla Měřič průtoku studené vody Elektrotermická hlavice kód vysoká teplota cirkulace TV typ skříně KIT506699HR - KIT506699HRC P KIT506699HRM N Standardní výbava Bytový vodoměr na studenou vodu Měřič tepla a chladu Megatron 2, s M-Bus komunikací Elektrotermická hlavice IVAR.TE V Nadstandardní výbava Denní prostorový termostat (např. IVAR.TAE), nebo týdenní programovatelný prostorový termostat (např. IVAR.MAGICTIME PLUS)

4 IVAR.SAT-L / -LR Kompaktní bytová stanice - pro nízkoteplotní topný systém IVAR.SAT-L IVAR.SAT-L je vybaven 3cestným směšovacím ventilem a oběhovým čerpadlem, které zásobuje topný systém pracující při nízké teplotě. Toto zařízení nabízí možnost regulace na konstantní teplotu prostřednictvím termostatické hlavice s odděleným čidlem, nebo modulační regulace prostřednictvím axiálního servopohonu a regulátoru. Bez ovládání 3cestného směšovacího ventilu může být IVAR.SAT-L použit k provozování sekundárního vysokoteplotního sytému topení. Popis komponentů: Tepelný výměník, Pn = 40 kw (příprava TV) Směšovací ventil TV, rozsah nastavení C, s certifikátem NF 079 Přepínací ventil pro ohřev TV, řízený motorem 230 VAC; 6 W; doba otevření: ~6 s Diferenciální přetlakový ventil na primárním okruhu kotle; bar 3cestný směšovací ventil topné vody Termostatická hlavice s odděleným čidlem Vyvažovací bypass s dvojitou mikrometrickou regulací Napouštěcí/vypouštěcí kohouty a odvzdušňovací ventil Oběhové čerpadlo nízkoteplotního topného okruhu Měřič tepla Měřič průtoku studené vody Elektrotermická hlavice kód směšování čerpadlo 3 rychlosti elektronické čerpadlo typ skříně KIT506699L - KIT506699LC P KIT506699LM N KIT506699LE - KIT506699LEC P KIT506699LEM N IVAR.SAT-LR IVAR.SAT-LR je zařízení se shodnými charakteristikami jako IVAR.SAT-L, navíc však obsahuje cirkulační okruh TV. Popis komponentů: Tepelný výměník, Pn = 40 kw (příprava TV) Směšovací ventil TV, rozsah nastavení C, s certifikátem NF 079 Přepínací ventil pro ohřev TV, řízený motorem 230 VAC; 6 W; doba otevření: ~6 s Diferenciální přetlakový ventil na primárním okruhu kotle; bar 3cestný směšovací ventil topné vody Termostatická hlavice s odděleným čidlem Vyvažovací bypass s dvojitou mikrometrickou regulací Napouštěcí/vypouštěcí kohouty a odvzdušňovací ventil Oběhové čerpadlo nízkoteplotního topného okruhu Cirkulační čerpadlo teplé vody Měřič tepla Měřič průtoku studené vody Elektrotermická hlavice kód směšování čerpadlo 3 rychlosti elektronické čerpadlo cirkulace typ skříně KIT506699LR - KIT506699LRC P KIT506699LRM N KIT506699LRE - KIT506699LREC P KIT506699LREM N Standardní výbava Bytový vodoměr na studenou vodu Měřič tepla a chladu Megatron 2, s M-Bus komunikací Termostatická hlavice - kapalinová s kapilárou 2 m a jímkou IVAR.T 5011U Elektrotermická hlavice IVAR.TE V Nadstandardní výbava Elektrický pohon UNIMIX SSA 31 pro 3cestný směšovací ventil topné vody Denní prostorový termostat (např. IVAR.TAE), nebo týdenní programovatelný prostorový termostat (např. IVAR.MAGICTIME PLUS)

5 IVAR.SAT-HL / -HLR Kompaktní bytová stanice - pro vysoko- a nízkoteplotní topný systém IVAR.SAT-HL Stejně jako IVAR.SAT-L je IVAR.SAT-HL vybaven 3cestným směšovacím ventilem a oběhovým čerpadlem, s možností regulace na konstantní teplotu prostřednictvím termostatické hlavice, nebo modulačním servopohonem a regulátorem. IVAR.SAT-HL lze používat v kombinovaných systémech, protože může ve stejnou chvíli zásobovat vysokoteplotní i nízkoteplotní topné systémy. V tomto případě jsou ve spodní části skříně umístěny 3 vstupy a 6 výstupů, které jsou vybaveny vlastním kulovým uzávěrem. Hlavní komponenty: Tepelný výměník, Pn = 40 kw (příprava TV) Směšovací ventil TV, rozsah nastavení C s certifikátem NF 079 Přepínací ventil pro ohřev TV, ovládaný motorem 230 VAC; 6 W; doba otevření: ~6 s Diferenciální přetlakový ventil na primárním okruhu kotle; bar 3cestný směšovací ventil topné vody Termostatická hlavice s odděleným čidlem Vyvažovací bypass s dvojitou mikrometrickou regulací Napouštěcí/vypouštěcí kohouty a odvzdušňovací ventil Oběhové čerpadlo nízkoteplotního topného okruhu Měřič tepla Měřič průtoku studené vody Elektrotermické hlavice kód vysoká teplota směšování čerpadlo 3 rychlosti elektronické čerpadlo typ skříně KIT506699HL - KIT506699HLC P KIT506699HLM N KIT506699HLE - KIT506699HLEC P KIT506699HLEM N IVAR.SAT-HLR IVAR.SAT-HLR je zařízení se shodnými charakteristikami jako IVAR.SAT-HL, navíc však obsahuje cirkulační okruh TV. Hlavní komponenty: Tepelný výměník, Pn = 40 kw (příprava TV) Směšovací ventil TV, rozsah nastavení C, s certifikátem NF 079 Přepínací ventil pro ohřev TV, ovládaný motorem 230 VAC; 6 W; doba otevření: ~6 s Diferenciální přetlakový ventil na primárním okruhu kotle; bar 3cestný směšovací ventil topné vody Termostatická hlavice s odděleným čidlem Vyvažovací bypass s dvojitou mikrometrickou regulací Napouštěcí/vypouštěcí kohouty a odvzdušňovací ventil Oběhové čerpadlo nízkoteplotního topného okruhu Cirkulační čerpadlo teplé vody Měřič tepla Měřič průtoku studené vody Elektrotermická hlavice kód vysoká teplota směšování čerpadlo 3 rychlosti elektronické čerpadlo typ skříně KIT506699HLR - KIT506699HLRC P KIT506699HLRM N KIT506699HLRE - KIT506699HLREC P KIT506699HLREM N Standardní výbava Bytový vodoměr na studenou vodu Měřič tepla a chladu Megatron 2, s M-Bus komunikací Termostatická hlavice - kapalinová s kapilárou 2 m a jímkou IVAR.T 5011U Elektrotermické hlavice IVAR.TE V a IVAR.TE V Nadstandardní výbava Elektrický pohon UNIMIX SSA 31 pro 3cestný směšovací ventil topné vody Denní prostorový termostat (např. IVAR.TAE), nebo týdenní programovatelný prostorový termostat (např. IVAR.MAGICTIME PLUS)

6 Standardní výbava Bytový vodoměr na studenou vodu Vodoměr do 30 C, zobrazení kumulované spotřeby, možnost dálkového snímání kód Q n rozteč rozměr T max ,5 m 3 /h 110 mm G 3/4 30 C Měřič tepla a chladu Megatron 2, s M-Bus komunikací WFN21 - elektronické měřiče tepla a chladu, montáž do zpětného potrubí, přenos dat sběrnicí M-Bus, zobrazení hodnot spotřeby, možnost oddělené montáže průtokoměrné a vyhodnocovací části, kabely čidel 1,5 m, kwh, na zvláštní objednání GJ. Možno na objednávku dodat modely - WFN21.B111/CZ; 110 mm; 0,6 m 3 /h nebo WFN21.E131/CZ; 130 mm; 2,5 m 3 /h kód Q n L rozteč rozměr Q avvio Q min (l/h) Q max WFN21.D111CZ 1,5 m 3 /h 110 mm G 3/4 3 l/h 15/30 3 m 3 /h Termostatická hlavice - kapalinová s kapilárou 2 m a jímkou IVAR.T 5011U - rozsah regulace C kód rozměr balení U M 30 x 1,5 1/5 Elektrotermická hlavice IVAR.TE V - IP 40 - časová konstanta 180 s - 2 vodiče IVAR.TE V - IP 40 - časová konstanta 180 s - 4 vodiče kód typ bez proudu vodiče IVAR.TE 3040 zavřeno IVAR.TE 3050 zavřeno 4 Nadstandardní výbava Elektrický pohon UNIMIX SSA V s 3polohovým řídicím signálem pro modulární ovládání třícestného směšovacího ventilu. kód UNIMIXSSA31 napětí 230 V Prostorový termostat IVAR.TAE IVAR.TAE - elektronický, rozsah 6 30 C, napětí 230 V kód připojení TAES13MC 4d x 1 Týdenní prostorový termostat MAGICTIME PLUS rozsah regulace topení C, denní a týdenní program, denní a noční provoz, ochrana proti zamrznutí kód připojení TCPPSOBI 3A x 1

7 IVAR.SAT-H / -HR Technické parametry pro modely IVAR.SAT-H a IVAR.SAT-HR Základní komponenty: 1. Motorem ovládaný přepínací ventil pro přípravu TV (doba otevření 6 s) 2. Směšovací ventil TV 3. Nesměšovaný výstup TV o vysoké teplotě (na objednávku) 4. Termočlánek pro předohřev výměníku 5. Bezpečnostní prvek proti nadměrné teplotě TV 6. Měření teploty výstupu TV 7. Zpětné klapky umístěné na vstupu studené vody a výstupu cirkulace TV 8. Čerpadlo pro cirkulaci TV 9. 2cestný ventil pro ovládání topné vody ON-OFF (hlavice TE 3040) 10. Jímka měřiče tepla 11. Regulační vyvažovací šroubení pro primární okruh 12. Regulační vyvažovací šroubení pro vytápění / TV 13. Diferenciální přetlakový ventil na primárním okruhu (0,2 až 0,6 bar) 14. Odvzdušňovací ventily 15. Napouštěcí / vypouštěcí ventily 16. Filtr před měřičem tepla 17. Propojovací svorkovnice 18. Měřiče tepla 1,5 m 3 /h nebo 2,5 m 3 /h 19. Vodoměr studené vody 1,5 m 3 /h 20. Izolace z expandovaného polypropylenu (EPP) 21. Nerezový tepelný výměník 22. Kulové uzávěry Základní rozměry IVAR.SAT-H a IVAR.SAT-HR: bez skříně skříň podomítková skříň nadomítková Hydraulické schéma: Přívod studené vody Cirkulace TV (pouze IVAR SAT HR) B - Bezpečnostní prvek B Výstup studené vody Výstup směšované TV Zpátečka sekundárního okruhu T - Termočlánek Zpátečka primárního okruhu Přívod sekundárního okruhu Přívod primárního okruhu Filtr Vyvažovací ventil Zpětná klapka Směšovací ventil TV Elektronické teplotní čidlo PT teplotní čidlo Měřič tepla B B - Bezpečnostní prvek 2cestný ON / OFF Přepínací ventil pro TV T - Termočlánek Dif. přetlakový ventil Oběhové čerpadlo Vodoměr studené vody

8 IVAR.SAT-H / -HR Způsob přípravy topné vody - Kv hodnoty: Topný okruh 1, Kv 1 Topný okruh 2, Kv 2 11 Regulační vyvažovací šroubení pro primární okruh 12 Regulační vyvažovací šroubení pro vytápění / TV ZS PS PP ZP PP PS ZS ZP Legenda: PP = Přívod primárního okruhu ZP = Zpátečka primárního okruhu PS = Přívod sekundárního okruhu ZS = Zpátečka sekundárního okruhu Pozice Pozice R1 Otáčky T.A. R2 Kv Otáčky Kv T.A K získání celkové Kv hodnoty v režimu VYTÁPĚNÍ je nutné doplnit hodnoty Kv okruhů PP - PS (okruh 1, Kv 1) a ZP - ZS (okruh 2, Kv 2) do následujícího vzorce: Kv se zcela otevřenými regulačními šroubeními Na obrázku je uveden případ s oběma zcela otevřenými regulačními šroubeními (Kv vytápění = 1,99).

9 IVAR.SAT-H / -HR Způsob přípravy TV - Kv hodnoty: 11 Regulační vyvažovací šroubení pro primární okruh 11 PP ZP Legenda: PP = Přívod primárního okruhu ZP = Zpátečka primárního okruhu Přepínací ventil pro ohřev TV: Přepínací ventil pro ohřev TV je zařízení, které v případě požadavku na ohřev TV přednostně přepíná tok primární topné vody do výměníku k požadovanému ohřevu TV. Je řízen integrovaným servopohonem 230 V. Tento 3cestný přepínací ventil může pracovat v následujících dvou pozicích: 1. Režim vytápění: Pokud není požadavek TV, je otevřena část pro vytápění, a režim vytápění je řízen dvoucestným ventilem ON / OFF (obr. I.). 2. Režim přípravy TV: Pokud je požadavek TV, servopohon otevře vstup topné vody do výměníku tepla, kde dojde k ohřevu TV. Za této podmínky ventil uzavře vytápění, protože přednost má vždy ohřev TV bez ohledu na požadavek vytápění (viz obr. II. a III.). Přepínání mezi jednou a druhou pozicí ventilu se děje velmi rychle, přibližně za 6 sekund. Obr. - I. Obr. - II. Obr. - III. Hlavice TE ON Hlavice TE OFF Hlavice TE ON M M M T T T Termočlánek pro předohřev výměníku Termočlánek pro předohřev výměníku Termočlánek pro předohřev výměníku Režim vytápění Režim přípravy TV (vytápění OFF) Režim přípravy TV (vytápění ON, přednost má TV) Elektrické schéma zapojení: Propojovací svorkovnice: Schéma zapojení svorkovnice napájené 230 VAC dle obrázku umožňuje ovládat přípravu TV a vytápění. Pokud teplota naměřená čidlem TV na výměníku klesne pod 37 C, servopohon ovládající přepínací ventil pro ohřev TV přepne do pozice, která umožňuje přípravu TV, bez ohledu na to, zda je požadavek na vytápění (prostorový termostat). Pozice přepínacího ventilu pro ohřev TV zůstane zachována do té doby, než čidlo TV nezjistí teplotu vyšší nebo rovnou 50 C. V případě požadavku na vytápění je aktivována elektrotermická hlavice, což umožní otevření topného okruhu. Elektrotermická hlavice TE 3040 (ON / OFF) pro řízení vysokoteplotního okruhu Teplotní čidlo TV červený černý modrý Prostorový termostat Servopohon Vytápění / TV

10 IVAR.SAT-L / -LR Technické parametry pro modely IVAR.SAT-L a IVAR.SAT-LR Základní komponenty: 1. Motorem ovládaný přepínací ventil pro přípravu TV (doba otevření 6 s) 2. Směšovací ventil TV 3. Nesměšovaný výstup o vysoké teplotě (na objednávku) 4. Termočlánek pro předohřev výměníku 5. Bezpečnostní prvek proti nadměrné teplotě TV 6. Měření teploty výstupu TV 7. Zpětné klapky umístěné na vstupu studené vody a výstupu cirkulace TV 8. Čerpadlo pro cirkulaci TV 9. 2cestný ventil pro ovládání topné vody ON-OFF (hlavice TE 3040) 10. Směšovací ventil nízkoteplotního topného systému 11. Oběhové čerpadlo pro ovládání topného okruhu 12. Jímka měřiče tepla 13. Vyvažovací ventil primárního okruhu 14. Obtokový vyvažovací ventil směšovacího ventilu 15. Měření teploty primárního okruhu 16. Regulační vyvažovací šroubení pro vytápění / TV 17. Diferenciální přetlakový ventil na sekundárním okruhu (0,2 až 0,6 bar) 18. Odvzdušňovací ventily 19. Napouštěcí / vypouštěcí ventily 20. Filtr před měřičem tepla 21. Propojovací svorkovnice 22. Měřiče tepla 1,5 m 3 /h 23. Vodoměr studené vody 1,5 m 3 /h 24. Izolace z expandovaného polypropylenu (EPP) 25. Hydraulický vyrovnavač tlaku se zpětnou klapkou 26. Nerezový tepelný výměník 27. Kulové uzávěry Základní rozměry IVAR.SAT-L a IVAR.SAT-LR: bez skříně skříň podomítková skříň nadomítková Hydraulické schéma: Výstup studené vody Výstup TV B - Bezpečnostní prvek B Přívod studené vody z řadu Cirkulace TV (pouze IVAR.SAT-LR) Přívod primárního okruhu T - Termočlánek T Přívod sekundárního okruhu Zpátečka primárního okruhu Zpátečka sekundárního okruhu Filtr Vyvažovací ventil 2cestný ON / OFF Přepínací ventil pro TV Zpětná klapka Směšovací ventil TV Směšovací ventil nízkoteplotního systému Dif. přetlakový ventil T B Oběhové čerpadlo T - Termočlánek B - Bezpečnostní prvek PT teplotní čidlo Elektronické teplotní čidlo Měřič tepla Vodoměr studené vody Hydraulický vyrovnávač tlaku

11 IVAR.SAT-L / -LR Způsob přípravy topné vody - Kv hodnoty: Režim vytápění 16 Regulační vyvažovací šroubení pro vytápění / TV 16 ZS PS PP ZP Legenda: PP = přívod primárního okruhu ZP = zpátečka primárního okruhu PS = přívod sekundárního okruhu ZS = zpátečka sekundárního okruhu Uvedené hodnoty se vztahují: - ke zcela otevřenému směšovacímu 3cestnému ventilu sekundárního okruhu - ke zcela uzavřenému obtokovému vyvažovacímu ventilu směšovacího ventilu - ke zcela otevřenému vyvažovacímu ventilu primárního okruhu otáčky Způsob přípravy TV - Kv hodnoty: 13 Vyvažovací ventil primárního okruhu 13 PP ZP Legenda: PP = přívod primárního okruhu ZP = zpátečka primárního okruhu Kv = 1.18 při zcela otevřeném vyvažovacím ventilu primárního okruhu

12 IVAR.SAT-L / -LR Přepínací ventil pro ohřev TV: Přepínací ventil pro ohřev TV je zařízení, které v případě požadavku na ohřev TV přednostně přepíná tok primární topné vody do výměníku k požadovanému ohřevu TV. Je řízen integrovaným servopohonem 230 V. Tento 3cestný přepínací ventil může pracovat v následujících dvou pozicích: 1. Režim vytápění: Pokud není požadavek TV, je otevřena část pro vytápění, a režim vytápění je řízen dvoucestným ventilem ON / OFF (obr I.). 2. Režim přípravy TV: Pokud je požadavek TV, servopohon otevře vstup topné vody do výměníku tepla, kde dojde k ohřevu TV (obr. II.). Přepínání mezi jednou a druhou pozicí ventilu se děje velmi rychle, přibližně za 6 sekund. Obr. - I. Obr. - II. Hlavice TE ON Hlavice TE OFF M M T T Termočlánek pro předohřev výměníku Termočlánek pro předohřev výměníku Režim vytápění Režim přípravy TV Elektrické schéma zapojení: Pomocný kontakt k sepnutí čerpadla Elektrotermická hlavice TE 3050 (ON / OFF) pro řízení nízkoteplotního okruhu Teplotní čidlo TV červený černý modrý sekundární čerpadlo Prostorový termostat Servopohon Vytápění / TV Propojovací svorkovnice: Schéma zapojení svorkovnice napájené 230 VAC dle obrázku umožňuje ovládat přípravu TV a nízkoteplotní vytápění. Pokud teplota naměřená čidlem TV na výměníku klesne pod 37 C, servopohon ovládající přepínací ventil pro ohřev TV přepne do pozice, která umožňuje přípravu TV, bez ohledu na to, zda je požadavek na vytápění (prostorový termostat) a aktivuje oběhové čerpadlo na sekundárním okruhu. Pozice přepínacího ventilu pro ohřev TV zůstane zachována do té doby, než čidlo nezjistí teplotu vyšší nebo rovnou 50 C. V případě požadavku na vytápění je aktivována elektrotermická hlavice TE 3050, což umožní otevření nízkoteplotního topného okruhu a aktivaci sekundárního čerpadla přes pomocný kontakt.

13 IVAR.SAT-HL / -HLR Technické parametry pro modely IVAR.SAT-HL a IVAR.SAT-HLR Základní komponenty: Základní rozměry IVAR.SAT-HL a IVAR.SAT-HLR: 1. Motorem ovládaný přepínací ventil pro přípravu TV (doba otevření 6 s) 2. Směšovací ventil TV 3. Nesměšovaný výstup TV o vysoké teplotě (na objednávku) 4. Termočlánek pro předohřev výměníku 5. Bezpečnostní prvek proti nadměrné teplotě TV 6. Měření teploty výstupu TV 7. Zpětné klapky umístěné na vstupu studené vody a výstupu cirkulace TV 8. Čerpadlo pro cirkulaci TV 9. 2cestný přepínací ventil pro ON-OFF 4drátovou elektrotermickou hlavici TE 3050 s přídavným kontaktem pro ovládání oběhového čerpadla nízkoteplotního systému 10. 2cestný přepínací ventil pro ON-OFF 2drátovou elektrotermickou hlavici TE 3040 pro ovládání vysokoteplotního systému 11. Směšovací ventil pro ovládání nízkoteplotního topného systému 12. Oběhové čerpadlo topného okruhu 13. Jímka měřiče tepla 14. Vyvažovací ventil primárního okruhu 15. Obtokový vyvažovací ventil směšovacího ventilu 16. Měření teploty primárního okruhu 17. Regulační vyvažovací šroubení pro vytápění / TV 18. Diferenciální přetlakový ventil na sekundárním okruhu (0,2 až 0,6 bar) 19. Odvzdušňovací ventily 20. Napouštěcí / vypouštěcí ventily 21. Filtr před měřičem tepla 22. Propojovací svorkovnice 23. Měřiče tepla 1,5 m 3 /h 24. Vodoměr studené vody 1,5 m 3 /h 25. Izolace z expandovaného polypropylenu (EPP) 26. Nerezový tepelný výměník 27. Kulové uzávěry bez skříně skříň podomítková skříň nadomítková Hydraulické schéma: Výstup studené vody Výstup TV B - Bezpečnostní prvek B Přívod studené vody Cirkulace TV (pouze IVAR.SAT-HLR) Přívod primárního okruhu Přívod nízkoteplotního topného sekundárního systému Přívod nízkoteplotního topného sekundárního systému Zpátečka primárního okruhu Zpátečka nízkoteplotního topného sekundárního systému Zpátečka vysokoteplotního topného sekundárního systému Přívod vysokoteplotního topného sekundárního systému Filtr Vyvažovací ventil 2cestný ventil ON / OFF Přepínací ventil pro TV Zpětná klapka Směšovací ventil TV Směšovací ventil nízkoteplotního systému Dif. přetlakový ventil B Oběhové čerpadlo B - Bezpečnostní prvek T - Termočlánek PT teplotní čidlo Elektronické teplotní čidlo Měřič tepla Vodoměr studené vody

14 IVAR.SAT-HL / -HLR Způsob přípravy topné vody - Kv hodnoty: Režim vysokoteplotního vytápění 13 Vyvažovací ventil primárního okruhu Topný okruh 1, Kv 1 Topný okruh 2, Kv 2 Kv = 0.98 při zcela otevřeném vyvažovacím ventilu primárního okruhu 13 PP ZP ZSa PSa Legenda. PP = přívod primárního okruhu ZP = zpátečka primárního okruhu PSa = přívod vysokoteplotního topného systému ZSa = zpátečka vysokoteplotního topného systému Režim nízkoteplotního vytápění Regulační vyvažovací šroubení pro vytápění / TV Uvedené hodnoty se vztahují: - ke zcela otevřenému směšovacímu 3cestnému ventilu sekundárního okruhu - ke zcela uzavřenému obtokovému vyvažovacímu ventilu směšovacího ventilu - ke zcela otevřenému vyvažovacímu ventilu primárního okruhu ZSb PSb PP ZP otáčky Legenda. PP = přívod primárního okruhu ZP = zpátečka primárního okruhu PSb = přívod nízkoteplotního topného systému ZSb = zpátečka nízkoteplotního topného systému Způsob přípravy TV - Kv hodnoty: Režim přípravy TV 13 Vyvažovací ventil primárního okruhu Kv = 1.18 při zcela otevřeném vyvažovacím ventilu primárního okruhu 13 PP ZP Legenda. PP = přívod primárního okruhu ZP = zpátečka primárního okruhu

15 IVAR.SAT-HL / -HLR Přepínací ventil pro ohřev TV: Přepínací ventil pro ohřev TV je zařízení, které v případě požadavku na ohřev TV přednostně přepíná tok primární topné vody do výměníku k požadovanému ohřevu TV. Je řízen integrovaným servopohonem 230 V. Tento 3cestný přepínací ventil může pracovat v následujících dvou pozicích: 1. Režim vytápění: Pokud není požadavek TV, je otevřena část pro vytápění, a režim vytápění je řízen dvoucestným ventilem ON / OFF (obr. I.). 2. Režim přípravy TV: Pokud je požadavek pro ohřev TV, servopohon otevře vstup topné vody do výměníku tepla, kde dojde k ohřevu TV (obr. II.). Přepínání mezi jednou a druhou pozicí ventilu se děje velmi rychle, přibližně za 6 sekund. UPOZORNĚNÍ: Okruh vysoké teploty, ovládaný přes druhou elektrotermickou hlavici, je zcela nezávislý na směšovaném okruhu a neovlivňuje tedy pozici přepínacího ventilu pro ohřev TV. Obr. - I. Obr. - II. Hlavice TE ON Hlavice TE OFF M M T T Termočlánek pro předohřev výměníku Termočlánek pro předohřev výměníku Režim vytápění Režim přípravy TV Elektrické schéma zapojení: Elektrotermická hlavice TE 3050 pro řízení nízkoteplotního okruhu Elektrotermická hlavice TE 3040 pro řízení vysokoteplotního okruhu Kontakt nízké teploty Pomocný kontakt hlavice nízké teploty Teplotní čidlo TV červený černý modrý Sekundární čerpadlo Servopohon Vytápění / TV Prostorový termostat nízkoteplotního vytápění Prostorový termostat vysokoteplotního vytápění Propojovací svorkovnice: Schéma zapojení svorkovnice napájené 230 VAC dle obrázku umožňuje ovládat přípravu TV a nízkoteplotní vytápění. Pokud teplota naměřená čidlem TV na výměníku klesne pod 37 C, servopohon ovládající přepínací ventil pro ohřev TV přepne do pozice, která umožňuje přípravu TV, bez ohledu na to, zda je požadavek na vytápění (prostorový termostat) a aktivuje oběhové čerpadlo na sekundárním okruhu. Pozice přepínacího ventilu pro ohřev TV zůstane zachována do té doby, než čidlo nezjistí teplotu vyšší nebo rovnou 50 C. V případě požadavku na vytápění směšovaného topného okruhu je aktivována elektrotermická hlavice TE 3050, což umožní otevření nízkoteplotního topného okruhu a aktivaci sekundárního čerpadla přes pomocný kontakt. V případě požadavku na vysokoteplotní vytápění je aktivována elektrotermická hlavice vysoké teploty a umožní otevření vysokoteplotního topného okruhu. POZOR: Požadavek na přípravu TV nemá vliv na funkci vysokoteplotního vytápění.

16 Technická specifikace komponentů IVAR.SAT: IVAR.SAT-L IVAR.SAT-H IVAR.SAT-LH IVAR.SAT-LR IVAR.SAT-HR IVAR.SAT-LHR Provozní instrukce - regulace Stanice IVAR.SAT je dodávána s regulačními prvky: 1) Vyvažovací ventil primárního okruhu V případě, že k centrálnímu kotli bude připojeno více rozvodných systémů, jako jsou např. různé bytové stanice, bude pravděpodobně nutné upravit průtoky znevýhodněných okruhů, aby se zabránilo nevyváženosti. V tomto případě by měla být provedena regulace, přičemž bytová stanice je nastavena v režimu: Příprava TV, pomocí příslušného regulačního prvku (Obr. 1). Použijte inbusový klíč k otočení regulačního prvku do požadované pozice. DŮLEŽITÉ: V případě, že jste nuceni vyrovnat paralelně zapojené okruhy, ventil na obrázku 1 by měl být ponechán zcela otevřený, aby bylo zajištěno, že výměník pro ohřev TV bude mít maximální výkon. 2) Regulační vyvažovací šroubení pro vytápění / TV Obvykle jsou průtoky potřebné pro přípravu TV větší než ty, které jsou vyžadovány pro vytápění. Je proto nezbytné zredukovat průtok topného okruhu pomocí regulačního šroubení s dvojitou mikrometrickou regulací (Obr. 2). Je třeba poznamenat, že regulace vyvažovacím ventilem na primárním okruhu musela být již provedena dříve, před vyvážením režimu vytápění. Tato regulace se provádí s bytovou stanicí v režimu Vytápění a to následovně: 1. Sejměte zátku s těsněním. 2. Pomocí šroubováku povolte na max. hodnotu aretační šroubek v šestihranném otvoru. 3. Uzavřete regulační šroubení pomocí šestihranného klíče (Obr. 4 - bod A). 4. Znovu zcela zašroubujte mikrometrický šroubek, poté si na šroubováku a také na regulaci označte referenční bod x - viz obrázek 4 - bod B. 5. Přiložte obě x na šroubováku i na regulaci k sobě a poté otevírejte o tolik otáček (obr. 4 - bod C), kolik jich je určeno diagramem tlakových ztrát. Počet otáček se týká mikrometrického šroubku! 6. Otevřete regulační šroubení až do jeho aretačního zaražení (Obrázek 4 - bod D). Přednastavení bylo nyní dokončeno a nezmění se ani při opakovaném otevírání a uzavírání šestihranným klíčem. 7. Znovu zakryjte šroubení zátkou. 3) Obtokový vyvažovací ventil směšovacího ventilu Spodní díl stanice IVAR.SAT umožňuje směšování vody vracející se z topného systému s vodou z kotle. Směšování může být nastaveno na konstantní teplotu (termostatická hlavice) nebo modulačně (servopohon + ekvitermní regulátor), a umožňuje dosažení požadované teploty topné vody. Obtokový vyvažovací ventil směšovacího ventilu (Obr. 3) vám umožní regulovat množství vody ze zpátečky ( studené ), které má být smícháno s teplou vodou z kotle: pomocí inbusového klíče je možné otáčet a zvolit pozici dle požadovaného průtoku. obr. 1 obr. 2 obr. 3 4) Orientační vyregulování sekundární části bytových stanic Je možné provést hrubou kalibraci směšování, postupujte takto: Ponechte 3cestný směšovací ventil zcela otevřený, aniž byste namontovali termostatickou hlavici nebo servopohon. Zcela otevřete obtokový vyvažovací ventil směšovacího ventilu. Jakmile ověříte, že voda z kotle dosáhla nastavené teploty, ponechte vodu cirkulovat v systému, přičemž kontrolujte hodnotu výstupní teploty na výstupním teploměru. Mohou se vyskytnout tři různé situace: a. Výstupní teplota je rovna teplotě navržené v projektu v tomto případě je nastavení dokončeno; b. Výstupní teplota je nižší než teplota v projektu v tomto případě pomalu uzavírejte obtokový vyvažovací ventil směšovacího ventilu, až se výstupní teplota dostane na hodnotu uvedenou v projektu; c. Výstupní teplota je vyšší než teplota v projektu v tomto případě, pokud je to možné, snižte teplotu, která byla nastavena na kotli a pokračujte v procesu nastavení. Další možností je namontovat termostatickou hlavici nebo servopohon: tato zařízení budou působit na směšovací ventil, aby bylo dosaženo nastavené teploty. obr. 4 a) b) c) d)

17 Návod k použití tabulky výkonů deskového výměníku TV: Příklad: T 2in (přívod studené vody) a T 1in (přívod primárního okruhu) jsou známy; G 2 (požadovaný průtok TV) a T 2out (požadovaná teplota TV před směšováním) jsou dány v projektu. G 1 (průtok vody v primárním okruhu během režimu přípravy TV) a T 1out (teplota vratné topné vody) jsou výstupní hodnoty, které získáme (v přiložené tabulce). krok 1 - zvolte správnou tabulku dle teploty přívodu studené vody. T 2in (např. 5 C). krok 2 - nalezněte v tabulce řádek s požadovaným průtokem. G 2 (např. 11 l/min.) krok 3 - zvolte správný sloupec dle teploty nastavené na kotli (přívod primárního okruhu). T 1in (např. 70 C). krok 4 - zvolte správný sloupec dle požadované výstupní teploty TV. T 2out (např. 50 C) krok 1 T 2in = 5 C krok 3 krok 4 krok 2 Tabulky výkonů: T 2in = 10 C G1 požadovaný průtok T 1out teplota vratné topné vody T 2in = 15 C Výsledky udávají průtok G 1 požadovaný v primárním okruhu (v režimu přípravy TV), tak aby se ohřálo požadované množství TV G 2 na teplotu navrženou v projektu T 2out.
