REGOMAT E W 5/4 Návod na instalaci a použití ČERPADLOVÁ SKUPINA REGOMAT E W 5/4 s YONOS PARA 25/7.5 pro otopné systémy REGOMAT E W 5/4
|
|
- Kamil Pavlík
- před 5 lety
- Počet zobrazení:
Transkript
1 REGOMAT E W 5/4 Návod na instalaci a použití ČERPADLOVÁ SKUPINA REGOMAT E W 5/4 s YONOS PARA 25/7.5 pro otopné systémy CZ REGOMAT E W 5/4

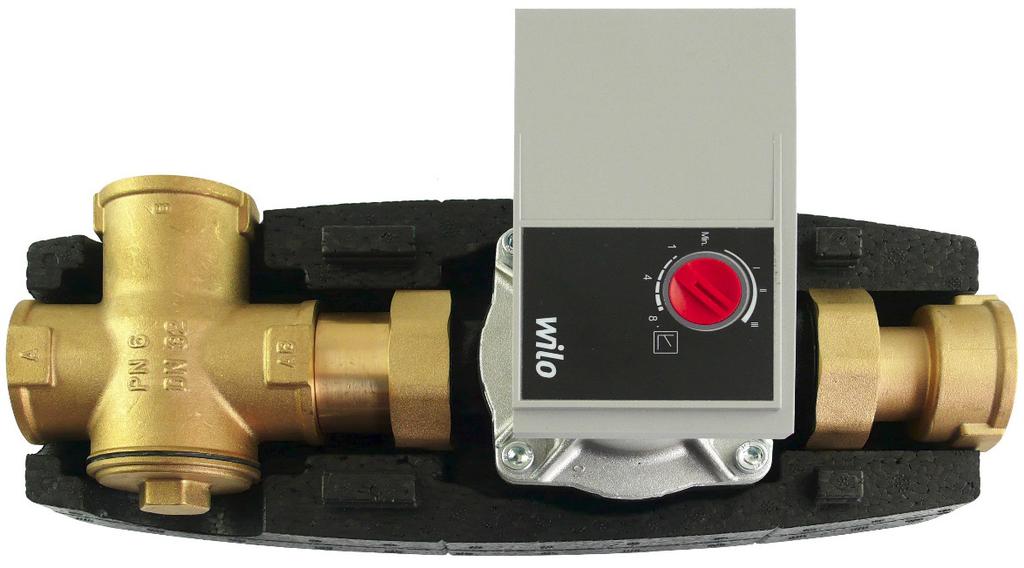

2 1. Úvod Čerpadlová termostatická skupina REGOMAT E W 5/4 urychluje instalaci kotlů tím, že obsahuje všechny komponenty nutné pro cirkulaci kotlového okruhu a ochranu kotle proti nízkoteplotní korozi.. Je určena pro montáž přímo na vratné potrubí. Minimální vzdálenost osy potrubí od zdi je 100 mm, kvůli možnosti sundání izolace. Tato čerpadlová skupina je určena pro teplovodní krby a kotle na tuhá paliva. 2. Popis čerpadlové skupiny Regomat E W 5/4 Regomat E W 5/4 udržuje teplotu vody v kotlovém hydraulickém okruhu nad teplotami kondenzace spalin, čímž zamezuje tzv. nízkoteplotní korozi spalovacího prostoru kotle. Výrazně se tak omezuje dehtování a zanášení kotle, zvyšuje se účinnost spalování paliva a prodlužuje životnost kotle. Základní charakteristika Funkce udržování minimální vstupní teploty do kotle (krbu) pomocí termostatického ventilu Použití čerpadlová skupina pro kotle a krby na tuhá paliva; zabraňuje nízkoteplotní korozi a zanášení kotle (krbu) Popis skládá se z čerpadla Wilo Yonos PARA RS 25/7.5 RKC, ventilu TSV5B (s automatickým vyvažováním bypassu), teploměru a izolace Pracovní kapalina voda, směs voda-glykol (max. 1:1), směs voda-glycerín (max. 2:1) Instalace na vratné potrubí, min. vzdálenost osy potrubí od zdi je 100 mm Objednací kód max. výkon kotle pro otvírací teplotu 45 C max. 72 kw pro otvírací teplotu 50 C max. 66 kw pro otvírací teplotu 55 C max. 57 kw pro otvírací teplotu 60 C max. 50 kw pro otvírací teplotu 65 C max. 41 kw pro otvírací teplotu 70 C max. 35 kw Parametry čerpadlové skupiny REGOMAT E W 5/4 Pracovní teplota kapaliny 0-95 C Max. pracovní tlak 6 bar Max. teplota okolí 58 C Napájení 230 V, 50 Hz Materiál izolace EPP RG 60 g/l Celkové rozměry 325 x 140 x 220 mm Celková hmotnost 3,27 kg Připojení 3x G 5/4" F Příslušenství Obtok se zpětnou klapkou objednací kód
3 3. Schéma zapojení čerpadlové skupiny Regomat E W 5/4 1) CSE MIX W 1F (16 219) nebo CSE MIX W 1M (16 082) nebo CSE MIX W 5/4F (16215) nebo CSE MIX W 1F 7,5 (16 372) Montáž čerpadlové skupiny proveďte v souladu s následujícími pokyny: Přívodní potrubí do kotle připojte k výstupu z čerpadlové skupiny s označením AB. Potrubí z otopného systému připojte ke vstupu A a konečně výstupní potrubí z kotle propojte pomocí odbočky se vstupem B. Dbejte na vhodné osazení uzavíracích ventilů a filtru, aby při čistění ventilu či filtru, nebo vyměně termostatické vložky nebylo nutno vypouštět vodu z celého otopného systému. Při nevhodném uspořádáni nebo spádování propojovacího potrubí může docházet k zavzdušňování termostatického ventilu. Tím může byt omezena nebo dokonce znemožněna jeho funkce. Při montáži vždy respektujte platné předpisy a údaje výrobce kotle.
4 4. Možnosti montáže čerpadlové skupiny ke kotli REGOMAT E W 5/4 Čerpadlová skupina je dodávána v provedení pro umístění ve vodorovné poloze vpravo od kotle. Lze ji ale namontovat volitelně i do svislého potrubí nebo ve vodorovné poloze vlevo od kotle. Při montáži ve vodorovné poloze vlevo od kotle je třeba čerpadlovou skupinu otočit o 180 a otočit ventil TSV5B podle obrázků níže. SMĚR PROUDĚNÍ SMĚR PROUDĚNÍ SMĚR PROUDĚNÍ

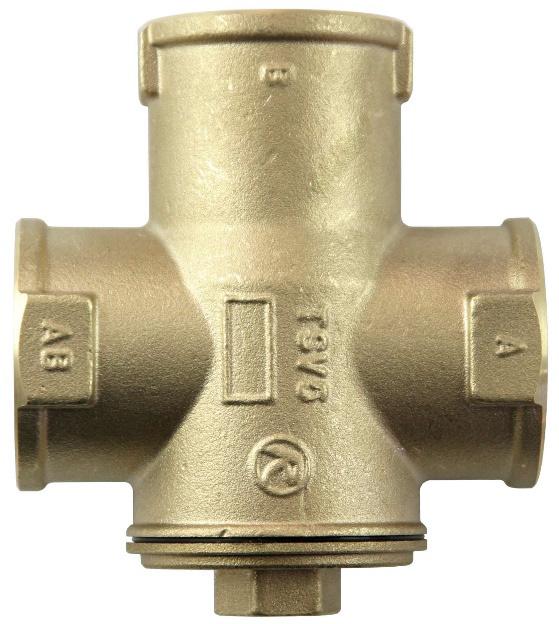

5 5. Popis funkce ventilu TSV5B a vyvážení ventilu AB B A Termostatický směšovací ventil TSV5B má zabudovanou termostatickou vložku, která zavírá vstup A (z otopného systému), pokud je teplota vratné vody do kotle (výstup AB ) nižší než otevírací. Po dosažení otevírací teploty termostat pomalu otevírá vstup A vratné vody z otopného sytému tak, aby po smíchání s horkou vodou z výstupu kotle (vstup B ) bylo dosaženo otevírací teploty vratné vody do kotle (výstup AB ). Zároveň zavírá vstup B, čímž omezuje přítok horké vody z bypassu až do jeho úplného těsného uzavření. Odpadá tím nutnost použití vyvažovacího ventilu. Termostatický směšovací ventil je vyroben z mosazi, těsnění členu a zátky je z EPDM, těsnění kuželky je z NBR. Technická data Max. pracovní teplota 95 C Max. pracovní tlak 6 bar Otevírací teplota ventilu dle použitého termostatického členu Regulační rozsah t ventilu,otvírací + 5 C Kvs ventilu (směr A AB) 7,0 m³/hod Kvs ventilu (směr B AB) * 4,9 m³/h Připojení 3x G 5/4" F Jmenovitý vnitřní průměr DN 32 Materiály Tělo, kuželka a zátka Pružina Těsnění členu a zátky Těsnění kuželky mosaz nerezavějící ocel EPDM NBR Graf tlakové ztráty ventilu Δp [m H 2 O] 2,0 1,5 1,0 0,5 A AB, Kvs = 7,0 m 3 /h B AB, Kvs = 4,9 m 3 /h V průběhu směšování se tlaková ztráta ventilu pohybuje mezi křivkami v závislosti na směšovacím poměru. 0,0 0,0 0,5 1,0 1,5 2,0 Q [m 3 /h]
6 6. Čerpadlo YONOS PARA RS 25/7.5 RKC Konstrukce Mokroběžné oběhové čerpadlo s připojením vnějším závitem G 6/4. Elektrické parametry Napájení 230 V, 50 Hz Příkon (min./max.) 4/75 W Proud (min./max) 0,04/0,66 A Elektrické krytí IPX4D Max. otáčky 4770 ot/min Index energ. účinnosti 0,21 dle EN /3 Ochrana motoru vestavěná Min. tlak v sacím hrdle čerpadla k zamezení kavitace 0,05 bar při 50 C Min. tlak v sacím hrdle čerpadla 0,43 bar při 95 C Provozní parametry Pracovní teplota kapaliny C při teplotě okolí 58 C Max. pracovní tlak 6 bar Max. dopravní výška 7,6 m Zapojení čerpadla Kabel napájení je součástí dodávky

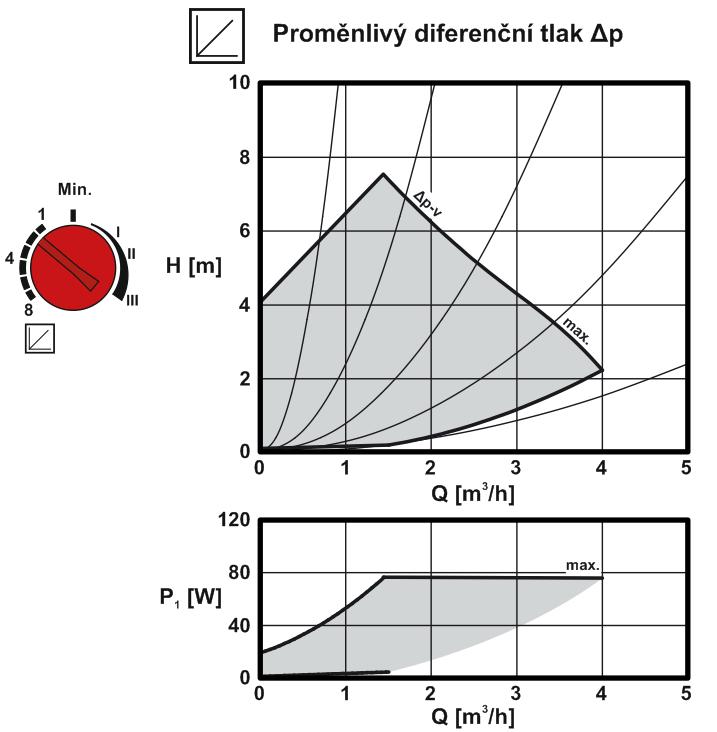

7 Výkonové křivky Charakteristiky Δp-v (proměnlivý) Konstantní otáčky I, II, III
8 2017 Vyhrazujeme si právo na chyby, změny a zlepšení bez předchozího oznámení. v1.2-12/2017 REGULUS spol. s r.o. obchod@regulus.cz Web:
