1 Vývoj analogové televizní techniky Obsah přednášky 1. Historické počátky televize 2. Vývoj analogové televize ve světě po druhé světové válce 3. Vývoj analogové televize u nás 4. Vývoj analogového satelitního TV vysílání

2 1. Historické počátky televize Počátky televize ve světě - konec 19. a začátek 20. století 1884 (Německo) - Paul Nipkow si nechává patentovat tovat kotouč s otvory ve spirále. Ten rozkládá obraz na řádky složené z jednotlivých obrazových bodů a vytváří tak základ tzv. elektromechanické televize (USA) - V. K. Zworikin Rus, který žil v Americe a pracoval pro firmu RCA si nechává patentovat snímací elektronku ikonoskop (Anglie) - John Baird uskutečňuje experimenty s elektromechanickou televizí (30 řádků). V USAv téže době a oblasti působí P.T Fransworth. Vyvinul v roce 1928 snímací elektronku dissektor, který umožnil nástup elektronické televize. V roce 1929 vzniká v Německu firma Fernseh A.G., která získala vedoucí postavení v rozvoji televize v Evropě.

Zworikin Rus, který žil v Americe a pracoval pro firmu RCA si nechává patentovat snímací elektronku ikonoskop.

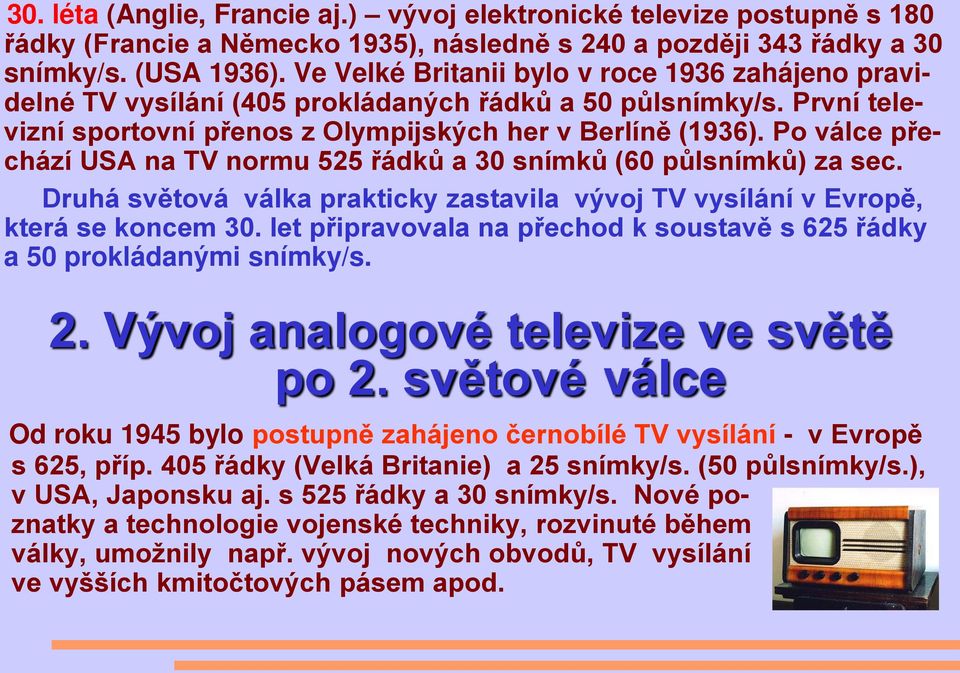

3 30. léta (Anglie, Francie aj.) vývoj elektronické televize postupně s 180 řádky (Francie a Německo 1935), následně s 240 a později 343 řádky a 30 snímky/s. (USA 1936). Ve Velké Britanii bylo v roce 1936 zahájeno pravidelné TV vysílání (405 prokládaných řádků a 50 půlsnímky/s. První televizní sportovní přenos z Olympijských her v Berlíně (1936). Po válce přechází USA na TV normu 525 řádků a 30 snímků (60 půlsnímků) za sec. Druhá světová válka prakticky zastavila vývoj TV vysílání v Evropě, která se koncem 30. let připravovala na přechod k soustavě s 625 řádky a 50 prokládanými snímky/s. 2. Vývoj analogové televize ve světě po 2. světové válce Od roku 1945 bylo postupně zahájeno černobílé TV vysílání - v Evropě s 625, příp. 405 řádky (Velká Britanie) a 25 snímky/s. (50 půlsnímky/s.), v USA, Japonsku aj. s 525 řádky a 30 snímky/s. Nové poznatky a technologie vojenské techniky, rozvinuté během války, umožnily např. vývoj nových obvodů, TV vysílání ve vyšších kmitočtových pásem apod.

Po válce přechází USA na TV normu 525 řádků a 30 snímků (60 půlsnímků) za sec. Druhá světová válka prakticky zastavila vývoj TV vysílání v Evropě, která se koncem 30.

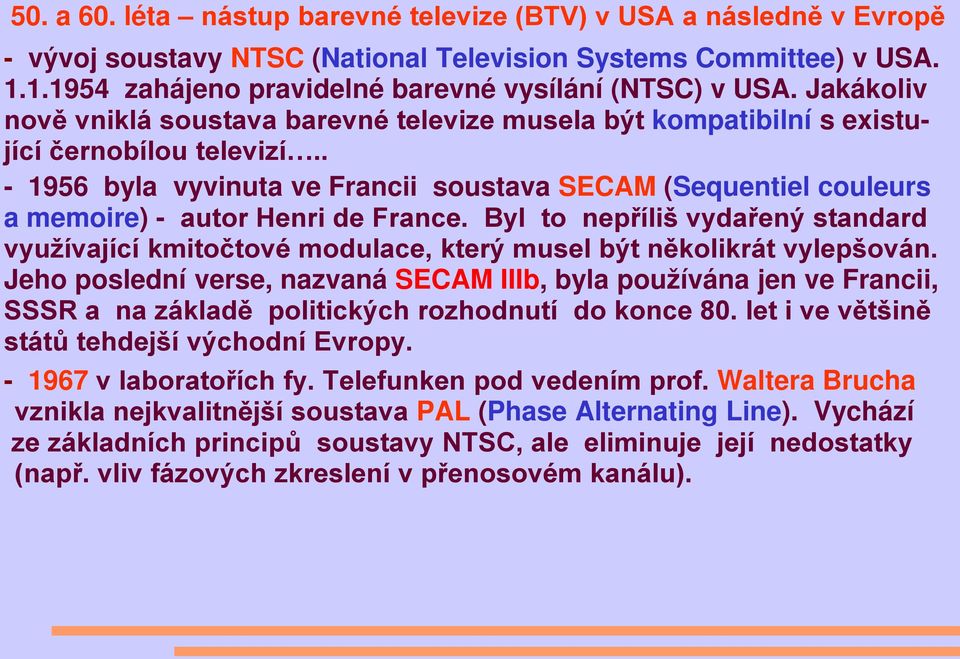

4 50. a 60. léta nástup barevné televize (BTV) v USA a následně v Evropě - vývoj soustavy NTSC (National Television Systems Committee) v USA zahájeno pravidelné barevné vysílání (NTSC) v USA. Jakákoliv nově vniklá soustava barevné televize musela být kompatibilní s existující černobílou televizí byla vyvinuta ve Francii soustava SECAM (Sequentiel couleurs a memoire) - autor Henri de France. Byl to nepříliš vydařený standard využívající kmitočtové modulace, který musel být několikrát vylepšován. Jeho poslední verse, nazvaná SECAM IIIb, byla používána jen ve Francii, SSSR a na základě politických rozhodnutí do konce 80. let i ve většině států tehdejší východní Evropy v laboratořích fy. Telefunken pod vedením prof. Waltera Brucha vznikla nejkvalitnější soustava PAL (Phase Alternating Line). Vychází ze základních principů soustavy NTSC, ale eliminuje její nedostatky (např. vliv fázových zkreslení v přenosovém kanálu).

. - 1956 byla vyvinuta ve Francii soustava SECAM (Sequentiel couleurs a memoire) - autor Henri de France.

5 Využití jednotlivých soustav analogové barevné televize ve druhé polovině 20.století (až do nástupu digitální televize) V současné době již téměř ukončené digitalizace TV vysílání slouží analogové standardy jen jako zdrojové formáty programů se standardním rozlišením archivovaných nebo i nově vytvářených v TV studiích. Jejich význam však stále klesá.

digitalizace TV vysílání slouží analogové standardy jen jako zdrojové formáty programů

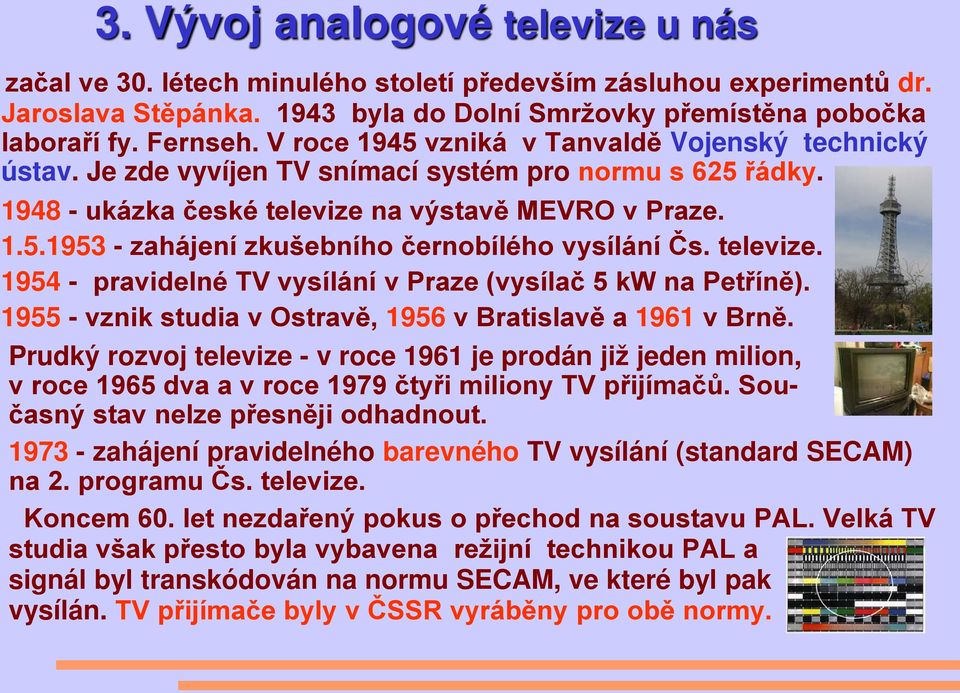

6 3. Vývoj analogové televize u nás začal ve 30. létech minulého století především zásluhou experimentů dr. Jaroslava Stěpánka byla do Dolní Smržovky přemístěna pobočka laboraří fy. Fernseh. V roce 1945 vzniká v Tanvaldě Vojenský technický ústav. Je zde vyvíjen TV snímací systém pro normu s 625 řádky ukázka české televize na výstavě MEVRO v Praze zahájení zkušebního černobílého vysílání Čs. televize pravidelné TV vysílání v Praze (vysílač 5 kw na Petříně) vznik studia v Ostravě, 1956 v Bratislavě a 1961 v Brně. Prudký rozvoj televize - v roce 1961 je prodán již jeden milion, v roce 1965 dva a v roce 1979 čtyři miliony TV přijímačů. Současný stav nelze přesněji odhadnout zahájení pravidelného barevného TV vysílání (standard SECAM) na 2. programu Čs. televize. Koncem 60. let nezdařený pokus o přechod na soustavu PAL. Velká TV studia však přesto byla vybavena režijní technikou PAL a signál byl transkódován na normu SECAM, ve které byl pak vysílán. TV přijímače byly v ČSSR vyráběny pro obě normy.

televize. 1954 - pravidelné TV vysílání v Praze (vysílač 5 kw na Petříně). 1955 - vznik studia v Ostravě, 1956 v Bratislavě a 1961 v Brně.

7 1990 díky dřívějšímu rozumnému přístupu techniků byl přechod na normu PAL po eliminaci politických vlivů bezproblémový a rychlý. Norma PAL byla a dosud je používána až do definitivního vypnutí analogového vysílání (tzv. Analog Black Out) ke po rozpadu federace vznik České televize. 90. léta - vznik soukromých TV společností (NOVA a další), schválení Zákona č. 231 Sb/2001 o provozu rozhlasového TV vysílání a na jeho základě vznik politicky obsazované Rady pro TV a rozhlasové vysílání. Období legislativního zmatku souvisejícího např. s přidělováním programových licencí a vysílacích kmitočtů aj schválení novely zákona č Zákon č.235 Sb/2006 a příprava postupného přechodu na digitální TV vysílání V současné době začíná poslední fáze společného provozu analogového a digitálního TV vysílání dle schváleného Technického plánu přechodu.

léta - vznik soukromých TV společností (NOVA a další), schválení Zákona č.

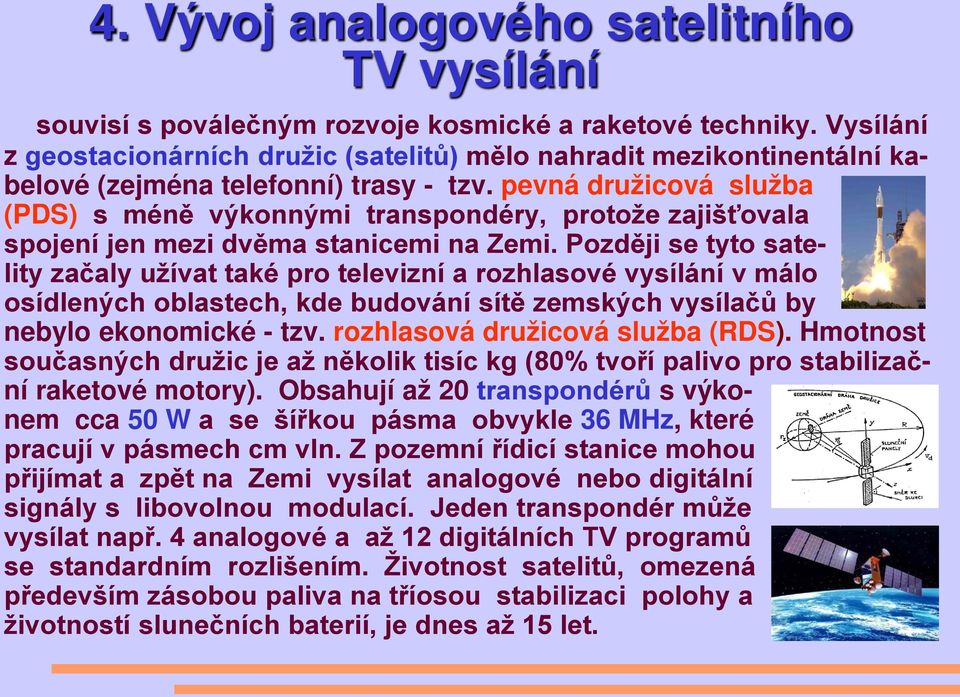

8 4. Vývoj analogového satelitního TV vysílání souvisí s poválečným rozvoje kosmické a raketové techniky. Vysílání z geostacionárních družic (satelitů) mělo nahradit mezikontinentální kabelové (zejména telefonní) trasy - tzv. pevná družicová služba (PDS) s méně výkonnými transpondéry, protože zajišťovala spojení jen mezi dvěma stanicemi na Zemi. Později se tyto satelity začaly užívat také pro televizní a rozhlasové vysílání v málo osídlených oblastech, kde budování sítě zemských vysílačů by nebylo ekonomické - tzv. rozhlasová družicová služba (RDS). Hmotnost současných družic je až několik tisíc kg (80% tvoří palivo pro stabilizační raketové motory). Obsahují až 20 transpondérů s výkonem cca 50 W a se šířkou pásma obvykle 36 MHz, které pracují v pásmech cm vln. Z pozemní řídicí stanice mohou přijímat a zpět na Zemi vysílat analogové nebo digitální signály s libovolnou modulací. Jeden transpondér může vysílat např. 4 analogové a až 12 digitálních TV programů se standardním rozlišením. Životnost satelitů, omezená především zásobou paliva na tříosou stabilizaci polohy a životností slunečních baterií, je dnes až 15 let.

pevná družicová služba (PDS) s méně výkonnými transpondéry, protože zajišťovala spojení jen mezi dvěma stanicemi na Zemi.

9 Historie satelitního vysílání 1974 (USA) - první experimentální satelit ATS (Application Technology Satellite) na geostacionární dráze - vysílání vzdělávacích zdravotnických TV programů v málo osídlených oblastech USA, ověření příjmu vysílání malými terminály. V roce 1975 byla družice přesunuta na posici -94 W a vysílala výchovné programy pro 6 indických států první sovětské družice EKRAN navazující na systém Orbita a kanadská družice CTS (Communication Technoloogy Satellite) 1977 (1983) - Celosvětová radiokomunikační konference WARC definuje oblasti a parametry RDS Vypuštěn první evropský satelit RDS společnosti Eutelsat ECS1 (European Communication Satellite) a další F11 aj Vypuštěny velké západoněmecké satelity RDS TV SAT1 (nebyl v provozu) a TV SAT2 a francouzský TDF1. Tyto satelity obsahovaly jen málo transpondéru, které však měly velký výkon (až 200 W), aby jejich signál bylo možno přijímat i malými směrovými anténami. Od té doby se vlivem technického pokroku (podstatné zvýšení citlivosti satelitních přijímačů a zvýšení dostupného příkonu na solárních článků na palubě satelitu) smazává rozdíl mezi PDS a RDS.

1976 - první sovětské družice EKRAN navazující na systém Orbita a kanadská družice CTS (Communication Technoloogy Satellite) 1977 (1983) - Celosvětová radiokomunikační konference WARC definuje

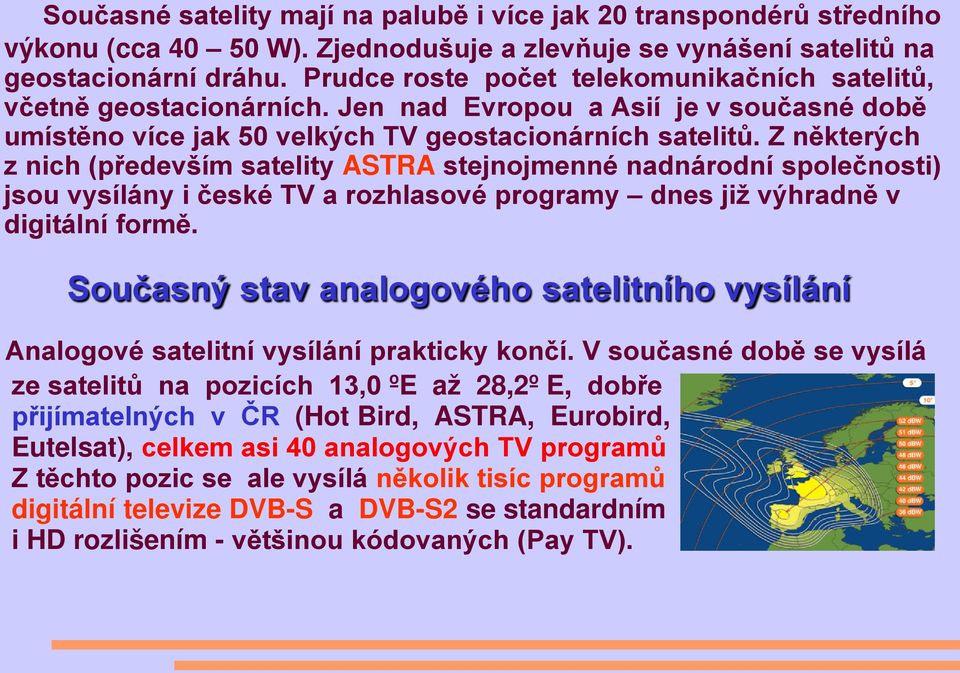

10 Současné satelity mají na palubě i více jak 20 transpondérů středního výkonu (cca W). Zjednodušuje a zlevňuje se vynášení satelitů na geostacionární dráhu. Prudce roste počet telekomunikačních satelitů, včetně geostacionárních. Jen nad Evropou a Asií je v současné době umístěno více jak 50 velkých TV geostacionárních satelitů. Z některých z nich (především satelity ASTRA stejnojmenné nadnárodní společnosti) jsou vysílány i české TV a rozhlasové programy dnes již výhradně v digitální formě. Současný stav analogového satelitního vysílání Analogové satelitní vysílání prakticky končí. V současné době se vysílá ze satelitů na pozicích 13,0 ºE až 28,2º E, dobře přijímatelných v ČR (Hot Bird, ASTRA, Eurobird, Eutelsat), celkem asi 40 analogových TV programů Z těchto pozic se ale vysílá několik tisíc programů digitální televize DVB-S a DVB-S2 se standardním i HD rozlišením - většinou kódovaných (Pay TV).

Z některých z nich (především satelity ASTRA stejnojmenné nadnárodní společnosti) jsou vysílány i české TV a rozhlasové programy dnes již výhradně v digitální formě.

11 Děkuji Vám za pozornost Václav Říčný
