Měření satelitů Úvod Satelitní přenos je téměř nejpoužívanější provozování televize v Norsku. Protože Norsko má malou hustotu osídlení a členitý terén.

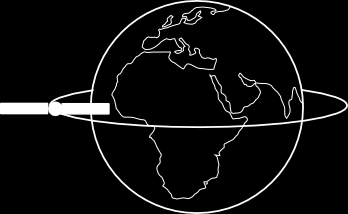

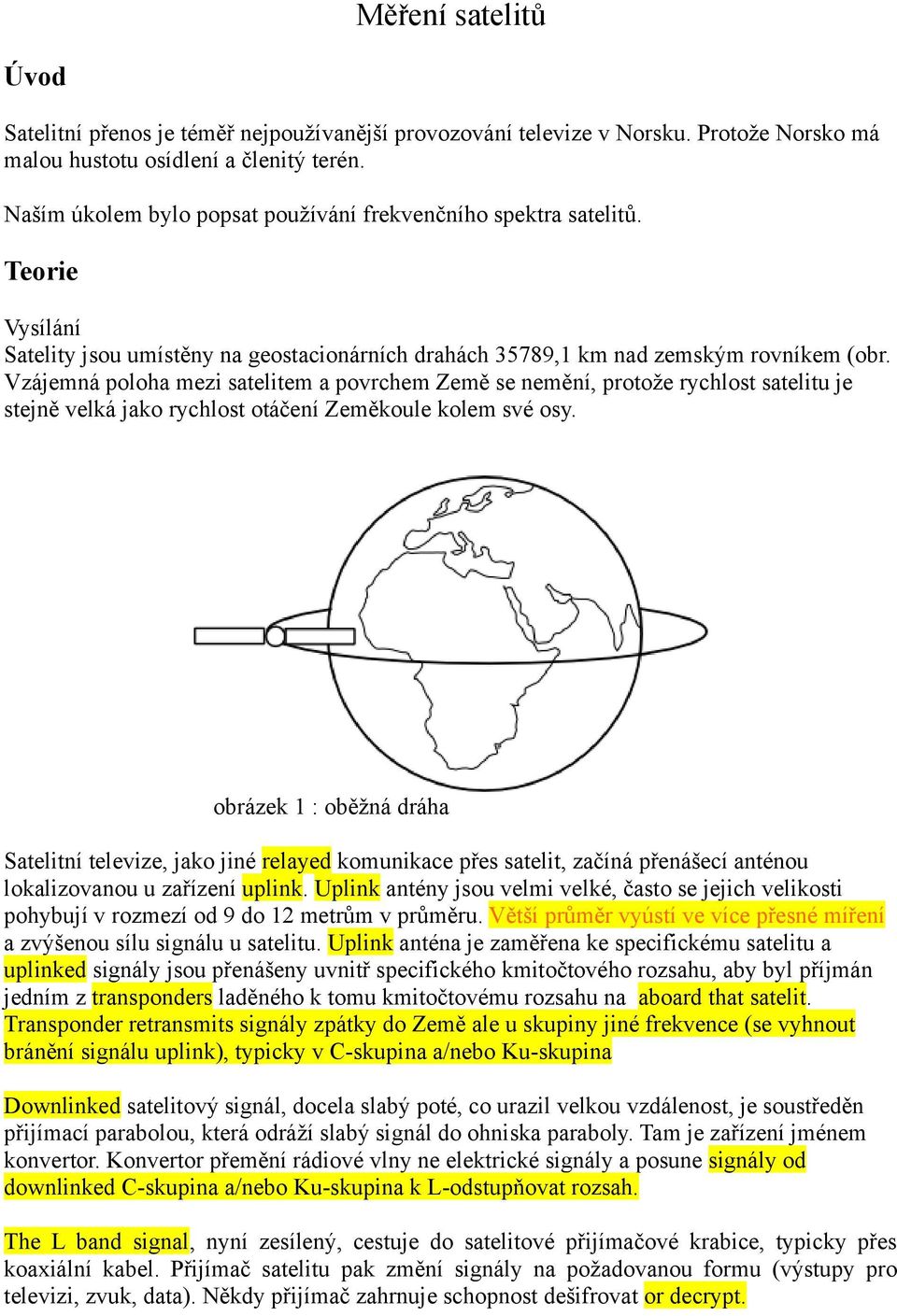

1 Měření satelitů Úvod Satelitní přenos je téměř nejpoužívanější provozování televize v Norsku. Protože Norsko má malou hustotu osídlení a členitý terén. Naším úkolem bylo popsat používání frekvenčního spektra satelitů. Teorie Vysílání Satelity jsou umístěny na geostacionárních drahách 35789,1 km nad zemským rovníkem (obr. Vzájemná poloha mezi satelitem a povrchem Země se nemění, protože rychlost satelitu je stejně velká jako rychlost otáčení Zeměkoule kolem své osy. obrázek 1 : oběžná dráha Satelitní televize, jako jiné relayed komunikace přes satelit, začíná přenášecí anténou lokalizovanou u zařízení uplink. Uplink antény jsou velmi velké, často se jejich velikosti pohybují v rozmezí od 9 do 12 metrům v průměru. Větší průměr vyústí ve více přesné míření a zvýšenou sílu signálu u satelitu. Uplink anténa je zaměřena ke specifickému satelitu a uplinked signály jsou přenášeny uvnitř specifického kmitočtového rozsahu, aby byl příjmán jedním z transponders laděného k tomu kmitočtovému rozsahu na aboard that satelit. Transponder retransmits signály zpátky do Země ale u skupiny jiné frekvence (se vyhnout bránění signálu uplink), typicky v C-skupina a/nebo Ku-skupina Downlinked satelitový signál, docela slabý poté, co urazil velkou vzdálenost, je soustředěn přijímací parabolou, která odráží slabý signál do ohniska paraboly. Tam je zařízení jménem konvertor. Konvertor přemění rádiové vlny ne elektrické signály a posune signály od downlinked C-skupina a/nebo Ku-skupina k L-odstupňovat rozsah. The L band signal, nyní zesílený, cestuje do satelitové přijímačové krabice, typicky přes koaxiální kabel. Přijímač satelitu pak změní signály na požadovanou formu (výstupy pro televizi, zvuk, data). Někdy přijímač zahrnuje schopnost dešifrovat or decrypt.

Vzájemná poloha mezi satelitem a povrchem Země se nemění, protože rychlost satelitu je stejně velká jako rychlost otáčení Zeměkoule kolem své osy.

2 Zaměření antény Pozice satelitu je popsaná délkou (všechny satelity se nachází ve stejné výšce a všichny jsou nad rovníkem). Směr antény je popsaný dvěma úhly: elevace (obr. 3) a azimut (obr. 2). Výška je úhel mezi vodorovným směrem a směrem antény. Azimut je úhel mezi severem a směrem antény. obrázek 2 : Azimut obrázek 3 : Elevace Výpočet výšky a azimutu od délky a pozice antény: E elevace v radiánech A azimut v radiánech La A latitude přijímací antény v radiánech Lo A longitude přijímací antény v radiánech Lo S longitude satelitu v radiánech R S poloměr oběžné dráhy satelitu ( km) R E poloměr země ( km) Tato rovnice může být použita na zaměření satelitu, ale nejefektivnější způsob, jak nejlépe zaměřit pozici vašeho satelitu, je nastavit parabolu podle vašeho souseda.

obrázek 2 : Azimut obrázek 3 : Elevace Výpočet výšky a azimutu od délky a pozice antény: E elevace v radiánech A azimut v radiánech La A latitude přijímací antény v radiánech Lo A longitude

3 Měřicí postup Vybrali jsme si satelit jménem Thora, protože tento satelit je používán pro Skandinávii. Našli jsme si na internetu informace o satelitu Thor, potřebovali jsme pozici oběžné dráhy a přenášecí frekvenci. Vypočítali jsme si elevaci a azimut satelitu pro naše umístění. Sestavili jsme parabolickou anténu a spojili ji s Combo Lookem. Nastavili jsme jednu z vyhledaných frekvencí na Combo Looku. Zaměřili jsme parabolu k satelitu pomocí elevace a azimutu. Pro konečné zaměření jsme použili tón generovaný Combo Lookem. Udělali jsme fotky z obrazovek Combo Looku a zapsali výsledky. Výsledky Informace z Internetu Pozice Thora je 0.8º západně. Thor vysílá v Ku-skupina. Tím je pokryto vysílání pro Skandinávii a střední Evropa (obr. 4). obrázek 4: Pokrytí oblasti (čísla ukazují průměr paraboly) Thor poskytuje stovky programů. My jsme vybrali multiplex with NRK programy pro zaměření antény. název frekvence [Hz] přenosová rychlost Forward error correction [Mb/s] NRK 1 11,372/V /8 NRK 2 11,372/V /8 NRK Tegnsprak 11,372/V /8

Sestavili jsme parabolickou anténu a spojili ji s Combo Lookem. Nastavili jsme jednu z vyhledaných frekvencí na Combo Looku. Zaměřili jsme parabolu k satelitu pomocí elevace a azimutu.

4 obrázek 5: frekvenční spektrum Naše měření Tato (obr. 5) ComboLook obrazovka ukazuje frekvenční spektrum Thora s vodorovnou polarizací. Tam je sedm digitálních multiplexes. Multiplexes má sílu signálu 65.5 dbuv (dost pro přijímací TV). obrázek 6: Frekvenční spektrum

vodorovnou polarizací. Tam je sedm digitálních multiplexes.

5 Tento obrázek (obr. 6) ukazuje signál s vertikální polarizací. Tam jsou dva analogové signály (užší skupina) a šest digitálních multiplexes. Kurzor na obrazových výstavách multiplex na 11372MHz s obsahem Norsko TVs NRK. Síla tohoto multiplex je 65.7 dbuv. obrázek 7: Diagram seskupení Toto (obr.7) je diagram seskupení pro multiplex NRK. Míra symbolu je 24.5 MB za sekundu a přední oprava chyb je 7/8. obrázek 8: Seznam programů

Kurzor na obrazových výstavách multiplex na 11372MHz s obsahem Norsko TVs NRK. Síla tohoto multiplex je 65.

6 A tento obrázek (obr. 8) je seznam programů v multiplex. Závěr Použití satelitního spektra je velmi rozmanité. Ve spektru není hodně prostoru pro další programy. Digitální přenášení je používáno o hodně více než analogové, protože v digitální multiplex může být mnoho programů v jedné frekvenci. Tudíž jeden satelit může přenášet stovky programů.

Ve spektru není hodně prostoru pro další programy.
