1 OBSAH 1. Všeobecné informace Místo montáže, podmínky Vlastní montáž Elektro zapojení Uvedení do provozu Údržba Záruka Detailní výkres Náhradní díly Poruchy... 9 POZOR! U zásilky zkontrolujte okamžitě při přijetí bezvadný stav a kompletnost! Případné škody způsobené dopravou bezpodmínečně ihned reklamujte! (Škody poznamenejte na transportních dokumentech za přítomnosti dopravce.) Reklamace viditelných škod způsobených dopravou nebo neúplnost dodávky nemůže být později uznána. Při reklamacích prosíme ihned obratem informovat nejbližší kancelář firmy FRIVENT, respektive příslušné zastoupení. 1

2 1. Všeobecné informace Větrací zařízení v plochém provedení pro energeticky úsporné přivádění a odvádění vzduchu bez tvorby průvanu v obydlí, vnitřních mokrých prostorech, zařízeních WC, restauracích, malých kancelářských jednotkách, prodejních prostorách, lékařských praxích, rentgenových prostorách, laboratořích, čekárnách, sejfech a podobně. Systém Patentovaný systém zpětného získávání tepla Frivent, který zajišťuje přívod a odvod vzduchu, vrací zpětně teplo do požadovaného prostoru s účinností 50 %, přitom přiváděný vzduch zároveň filtruje. Vzduch je před výfukem do prostoru dohříván el. dohřívačem. Regulace teplovodního nebo el. dohřívače je spojitá. Funkce Dvouspirální skříň se dvěma sacími a dvěma výfukovými otvory. Ve skříni je uložené oběžné kolo s motorem s vnějším rotorem. V oběžném kole je umístěn tzv. teplosměnný prstenec, který plní funkci filtru, rekuperátoru a ventilátoru. Spuštění Při zapnutí jednotky se servopohonem otevírá klapka venkovního a výfukového vzduchu, při vypnutí jednotky se tyto klapky opět zavřou. Tím je zaručeno, že v zimních měsících nebude samovolně proudit do vnitřního prostoru studený vzduch a nebude docházet ke komínovému efektu t.j. k vychládání místnosti. 2. Místo montáže, podmínky Rekuperační zařízení Frivent-Klimabox musí být namontováno na nosných stropech, stěnách nebo podlahách tak, aby bylo ve vodorovné poloze. Flexibilní vzt potrubí připojit tak, aby nedocházelo k vnitřnímu pnutí. K zabránění ochlazení a k ochraně teplovodního dohřívače při provozu v mrazu jsou v napojení výfuku a sání vestavěny vzduchové klapky (příslušenství dvojité vzduchové klapky se servopohonem otevřeno-zavřeno ). Dvojité klapky je nutno vestavět tak, aby nedocházelo k vnitřnímu pnutí. Klapky otevírat jen elektrickým pohonem. Revizní kryt musí být lehce přístupný a nesmí být v blízkosti el. vedení. 2

3 3. Vlastní montáž Kryt regulační skříně je snímatelný směrem dolů. Minimální vzdálenost od zdi 2 cm. Příslušenství pro stropní montáž: 4 šrouby M 8 x hmoždinky 10 mm 4 gum. izolační podložky 8 mm /1/ 4 gum. podložky pod matici 8 mm /2/ 8 matic M 8 8 podložek M 8 4 šestihranné šrouby M 8 x 20 4 montážní úhelníky Detail 1 stropní upevnění Upozornění! Při montáži do mezistropů pamatovat na revizní otvor a veškerý obvod přístroje. Musí být také stranově otočen tak, aby revizní kryt byl dobře přístupný. Příslušenství pro montáž na stěnu: 2 montážní konzoly 4 hmoždinky 4 vruty 8 x 50 4 gum. izolační podl. 8 mm /1/ 4 gum. podl. pod matici 8 mm /2/ 4 podložky M 8 4 šrouby M 8 x 60 8 matic M 8 podložka gum. podložka/2/ gum. podložka/1/ podložka Detail 1 upevnění na stěnu podložka gum. podložka/1/ gum. podložka/2/ podložka Typ přístroje 3

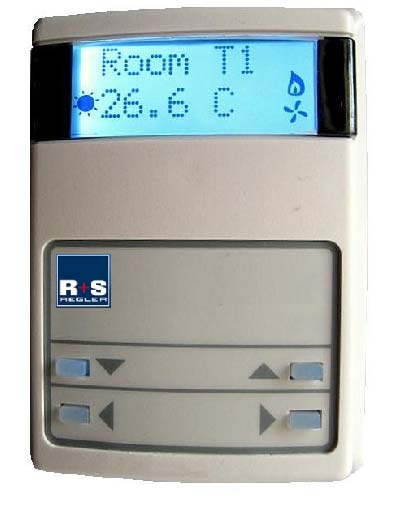

4 4. Elektro zapojení Jednotka se dodává s regulátorem MS 100, který slouží zároveň jako externí ovládání na stěnu. Pod regulátor je vhodné dát standardní kruhovou krabičku pod omítku. Připojení elektro smí provádět pouze odborný pracovním s příslušnou kvalifikací. 5. Uvedení do provozu Po přezkoušení správného připojení na hlavní přívod, propojení jednotky s externím ovladačem lze zařízení spustit. Upozornění! a) po uvedení zařízení do provozu je nezbytně nutné provést měření proudu v motoru ventilátoru. Motory u jednotek Frivent jsou konstruovány jako přetáčivé tzn. čím menší zatížení, tím větší proud protéká vinutím. Proud se měří v každém stupni otáček. Měřený proud nesmí překročit jmenovitou hodnotu. Jmenovitá hodnota proudu je uvedena na výrobním štítku jednotky, který je vylepen na vnějším plášti na dobře viditelném místě nebo přímo na motoru. Dojde-li při měření proudu k jeho překročení, je špatně navržen rozvod VZT potrubí a je nutné provést zregulování systému. Snížením proudu v motoru se dosáhne zvýšením odporu ve VZT potrubí např. regulační klapkou, clonou z děrovaného plechu apod. Jmenovité hodnoty proudu podle typu jednotky: WR 25-10/4 WR 25-16/4 WR 28-16/4 WR 32-10/4 0,84 A 0,84 A 1,60 A 2,20 A 4

5 b) před zahájením opravy nebo servisních prací je nutné přístroj vypínat provozním vypínačem, napěťové vedení tepelné regulace nepřerušovat. Při vypínání jednotky s el. dohřívačem bude ventilátor ještě dobíhat, dokud se neochladí elektr. výměník (jištění doběhu ventilátoru termostatem v regulátoru). Vzduchové klapky se uzavírají samočinně. U přístroje s teplovodním dohříváním převezme regulaci námrazová ochrana tepel. registru. Teplovodní čerpadlo bude při nebezpečí námrazy automaticky zapnuto. Při úplném vyřazení z provozu všechno vypnout, u teplovodního dohřívání při nízkých teplotách kapalinu vypustit. Upozornění! Před všemi pracemi na zařízení vypnout hlavní vypínač! 6. Údržba Údržba jednotky je velmi jednoduchá a spočívá pouze v čištění resp. výměně teplosměnného prstence a předřazeného kazetového filtru G3. Podle délky provozování, umístění a používání jednotky je nutné pravidelně prstenec a filtr čistit. a) při výměně teplosměnného prstence je třeba vypnout hlavní vypínač, otevřít revizní kryt (pozice 1 vysunout čepy), odšroubovat šrouby držící dělící stěnu (doleva), vysunout dělící stěnu, znečištěný teplosměnný prstenec vyjmout a nový (příp. vyčištěný) otáčivým způsobem natlačit na místo původního. Ventilátor krátce zapnout, nechat chvíli běžet a opět vypnout (prstenec se nesmí nikde zachytávat, drhnout). Osadit dělící stěnu a šrouby pevně dotáhnout (doprava). Vyzkoušejte, zda se ventilátorové kolo volně otáčí. Nasadit revizní kryt a zařízení zapnout. b) teplosměnný prstenec je možno vícekrát vyčistit teplou vodou se saponátem. Opláchnout čistou vodou, neždímat, nenatahovat a nechat uschnout. Nasadit zpět do jednotky. c) v případě použití diferenčního tlakového snímače je na čelní stěně rozvaděče kontrolka, která se v případě nadměrně znečištěného filtru rozsvítí. Po otevření revizního krytu na jednotce je filtr přístupný. Lze jej vysunout směrem ven z jednotky. Nečistoty z filtru lze vysát vysavačem nebo v případě velkého znečištění filtru nebo jeho mechanického poškození je nutné jej vyměnit za nový. Pokud není u filtru automatická signalizace znečištění, je nutná pravidelná kontrola. Pravidelnost kontroly filtru je závislá na druhu provozu. Doporučená kontrola v normálním provozu je čtyřikrát ročně v pravidelných intervalech. d) ošetřování se omezuje na otření vnitřní a vnější části jednotky nebo vysátím vnitřní části vysavačem. e) elektrické motory jsou bezúdržbové se samomaznými ložisky. Ošetřování se omezuje na čištění nebo výměnu teplosměnného prstence, případně filtru nasávání venkovního vzduchu. Pravidelnost čištění nebo výměny odpovídá druhu provozu. 5

6 Upozornění! Před všemi pracemi na zařízení vypnout hlavní vypínač! 7. Záruka Před zahájením montáže a uvedením do provozu a při jakékoliv opravě zařízení si prosím pečlivě přečtěte tento montážní a provozní návod a postupujte dle pokynů v záručním listě. Neodborná manipulace, zásah do jednotky a montáž nekvalifikovanými osobami má za následek ztrátu všech záruk daných dodavatelem. 6

7 8. Detailní výkres Popis jednotlivých dílů výkresu 1. revizní kryt (s odnímatelnými čepy) 2. šrouby (vroubkované) 3. dělící stěna (pozinkovaná) 4. dvojitá spirální skříň 5. motor ventilátoru 6. teplosměnný prstenec 7. základ. deska pro motor 8. izolovaná skříň Klimabox 9. elektrické topení 1 x 230V 2kW 4 x 400V 4,5/6kW 10.čidlo překročení teploty (100 C) s vypínačem ohraničení max. teploty (130 C) termostat pro doběh ventilátoru (70 C) 11.trubkové zakončení s gumovým těsněním 12.čepy 7

8 9. Náhradní díly 8

9 10. Poruchy Pokud je zařízení nefunkční, je třeba prověřit hlavní pojistku a zkontrolovat, zda jsou správně nastaveny přepínače a regulace. Možné závady příčiny a odstranění: * jen u zařízení s elektrickým ohřívačem ** jen u zařízení s teplovodním dohřívačem Porucha Příčina Odstranění a) žádná mechanická závada a, b) pojistky, přepínače, vedení a b) přerušený nulový vodič řízení přezkoušet c) vadný motor, kondenzátor c) přezkoušet, vyměnit Ventilátor neběží Ventilátor je hlučný Ventilátor dopravuje málo vzduchu nebo žádný Zařízení netopí d) avizuje přehr. motoru ventilátoru a po ochlazení znovu d) určit příčinu zapne e) signalizace námraza ** e) zapnout oběh. čerpadlo, zkontrolovat přívod tepla a) teplosměnný prstenec je vložen nesprávně a) vložit správně b) teplosměnný prstenec je znečištěn b) prstenec vyprat nebo vyměnit c) ložisko motoru je vadné c) vyměnit motor. jednotku d) případně osazený filtr venkovního vzduchu je znečištěn d) vyměnit a) teplosměnný prstenec je znečištěn a) prstenec vyprat nebo vyměnit b) filtr venkovního vzduchu je b) vyměnit znečištěn c) vzduch. klapky jsou zavřeny c) překontrolovat d) teplovodní ohřívač je znečištěn** d) překontrolovat a vyčistit e) větrací žaluzie je znečištěna e) vyčistit f) smysl otáčení ventilátoru je nesprávný f) překontrolovat a) regulace teploty nefunguje a) překontrolovat nastavení, regul. prvky nebo vyměnit b) jištění proti přehřátí vypne, proudí málo vzduchu * b) překontrolovat či vyměnit c) oběhové čerpadlo neběží ** c) překontrolovat d) topná voda necirkuluje ** d ) odvzdušnit Servis a náhradní díly zajišťuje firma Frivent CZ s.r.o. Novohradská 40, České Budějovice Tel.: , fax: , frivent@frivent.cz 9
