1 CLONY ScreenMaster LG NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

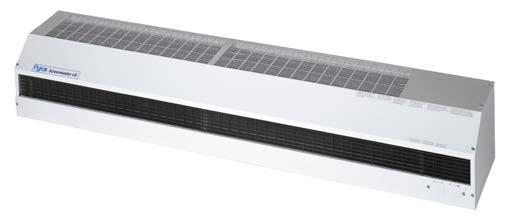

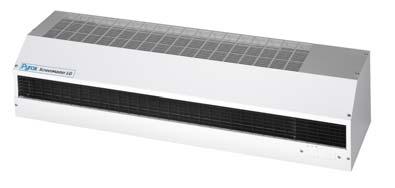

2 1. Popis Ventilátor a topné elementy vzduchové clony LG jsou montované do ocelového pláště s bílým práškovým nátěrem. Pro regulaci topného výkonu ohřívače a otáček ventilátoru je možné použít ovládací panel MP22 (resp. MP-I při montáži ovladače přímo do clony). 2. Skl adování Clony je nutné skladovat v krytém a suchém skladě. 3. Urč ení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). Vzduchové clony jsou určeny pro trvalou montáž na stěnu nad dveřmi s výškou do 2,5 m. Díky malé výšce a skutečnosti, že sání vzduchu je umístěno v čele clony, je možné vzduchové clony montovat i tam, kde je k dispozici málo prostoru mezi horní hranou dveří a stropem. Pro dosažení co nejlepších výsledků, měla by vzduchová clona překrýt celou šířku dveří. Clona je dimenzována pro rovnotlaké větrání. Účinnost vzduchové clony může být ovlivněna nízkým vnitřním tlakem vzduchu, větrem nebo silným průvanem. Clony nesmí být vystavené přímému vlivu počasí. 4. Bezpeč nost Musí se postupovat dle ustanovení ČSN a ostatních souvisejících norem a předpisů. Konstrukce clony znemožňuje přímý kontakt s oběžným kolem nebo topným prvkem. Ujistěte se, zda sací a výfuková mřížka není blokovaná předměty, které by mohly bránit proudění vzduchu clonou. Během provozu je povrch jednotky horký! Clona nesmí být částečně nebo úplně přikrytá plátnem nebo jiným hořlavým materiálem, v případě přehřátí hrozí nebezpečí požáru! Ochrana proti přehřátí motoru ventilátoru je zabezpečená dvojím způsobem: - motor ventilátoru má vestavěný termokontakt s automatickým restartem - topná tělesa jsou chráněna termostatem, který vypíná při teplotě 127 C Třída ochrany je IP 21 Při jakékoli servisní činnosti na cloně musí být zajištěno odpojení elektrického proudu! 5. Montáž Vzduchovou clonu je možné instalovat pouze ve vodorovné poloze s výfukovým otvorem směřujícím dolů. V případě širokých dveří se montuje několik jednotek vedle sebe. Montáž ve výšce nad 2,5m se nedoporučuje. str. -2- Systemair a.s.,

3 Montáž se provádí : a.) Zavěšením za 2 otvory tvaru klíčové dírky na zadní straně clony. Vhodná velikost šroubů M6. Pozor!!! Při použití tohoto způsobu zavěšení je nutné vzduchovou clonu zajistit 2 ks dodávanými zajišťovacími plechy. b.) Přišroubováním na stěnu nebo konzolu. Pro tento účel se na zadní straně nachází 4 ks zalisovaných matic M6. 6. Elektrická instalace Připojení a uzemnění elektrického zařízení musí vyhovovat především ČSN , ČSN Práce smí vykonávat pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášek č.50-51/1978 Sb. Přívod elektřiny musí být zabezpečený revizním vypínačem s odpojováním všech pólů. Na horní straně clony jsou tři otvory φ29mm na protáhnutí napájecího a řídícího kabelu. UPOZORNĚNÍ! Při napájecím napětí 230V je třeba propojit svorky L2 a L3. Vodič, který je pro tento účel dodaný je upevněný k nasávací mřížce. Ovládací panel MP-I (není součástí výrobku možno doobjednat) Pro montáž do clony je určený ovladač MP-I, který se dodává bez plastového pouzdra. Jediným ovládacím panelem je možné regulovat až 4 vzduchové clony. 1. Odmontujte čelní panel se sací mřížkou vzduchové clony. 2. Odmontujte boční kryt na pravé straně clony( prostupy pro el.kabely). 3. Odšroubujte zaslepovací plech. 4. Namontujte ovládací panel M 1 do skříně vzduchové clony. 5. Připojte vodiče na svorkovnici (viz. schéma zapojení). Montáž ovládacího panelu MP-I Ovladač MP-I Nemontujte clonu tak, aby proudění vzduchu na výfukové straně bránila překážka! 7. Obsluha MP-I (MP22) Ovládací panel má přepínače s neutrální polohou uprostřed. První přepínač reguluje otáčky ventilátoru ve 3-stupních (II. - plný výkon, I. - snížený výkon, O - vypnuto). Střední poloha znamená, že připojená clona (nebo několik clon) je vypnuta, a to ventilátor i ohřívač. Druhý přepínač ovládá výkon el. ohřevu a to na poloviční nebo plný výkon (II. - plný topný výkon, I. poloviční topný výkon, O - vypnuto). O vypnuto I poloviční výkon ventilátoru II plný výkon ventilátoru MP-I (MP22) + SR12(SR122) O vypnuto I poloviční výkon ohřevu II plný výkon ohřevu Systemair a.s., str. -3-

4 Ovládací panel MP22 + SR12(SR122) se může používat pro udržení určité nastavené teploty (na termostatu SR12 nebo SR122) v místnosti. Při nastavené teplotě 20 C na termostatu a teplotě v místnosti 16 C se na ovladači MP22 sepne automaticky max. topný výkon. Po dosažení nastavené teploty se el. ohřev automaticky vypne. Při poklesu teploty v místnosti na 18 C se opět sepne topný výkon, ale už jen na snížený topný stupeň. Uvedený cyklus se automaticky opakuje 8. Údržba Před otevřením clony zajistěte, aby přívod napětí byl odpojený! Pokud je clona zakrytá, hrozí nebezpečí požáru! Sací mřížka a topné elementy by se měly pravidelně čistit. Vypněte napájení, utřete mřížku vlhkým hadrem, odšroubujte ji a vyčistěte (vysajte vysavačem) topná tělesa. 9. V případě závady Pozorně zajistěte, aby přívod napětí byl odpojený! Zavolejte prosím odborný servis. 10. Technické parametry Typ 1,0 m LG 3 LG 6 LG 9 Napětí V 230 V ~ 230 V ~ 230 V ~ 400 V 3~ 400 V 3~ 400 V 3~ Proud při 230 V A 7,9 14,2 23 Proud při 400 VA A 4,7 8,3 13,4 Topný výkon kw 1,5/3 2,8/5,5 4,5/9 Vzduchový výkon m 3 /h 800/ / /1250 Hladina hluku* db(a) 42/51 42/51 42/51 Rozměry (Š x V x H) mm 985 x 279 x x 279 x x 279 x 245 Hmotnost kg Nárůst teploty C 11/7 22/14 34/21 Typ 1,5 m LG 8 LG 12 Napětí V 230 V ~ 230 V ~ 400 V 3~ 400 V 3~ Proud při 230 V A 20,5 30,6 Proud při 400 VA A 11,9 17,7 Topný výkon kw 4/8 6/12 Vzduchový výkon m 3 /h 1100/ /2100 Hladina hluku* db(a) 43/52 43/52 Rozměry (Š x V x H) mm 1500 x 279 x x 279 x 245 Hmotnost kg Nárůst teploty C 22/11 -/17 * Hladina hluku odpovídá hladině akustického tlaku ve 3m a ekvivalentní absorpční ploše 50m 2 Sabine. str. -4- Systemair a.s.,

5 11. Schéma elektri ckého zapojení LG 3 / 6 LG 8 / 9 / 12 LG + MP-I LG + MP-I + SR 122 Systemair a.s., str. -5-

6 Ovládání více clon LG Ovládací panel MP může ovládat až 4 clony LG Externí zapojení termostatu TERMOSTAT TERMOSTAT TERMOSTAT str. -6- Systemair a.s.,

7 LG + MP22 LG + MP22 + SR122 Systemair a.s., str. -7-

8 MP Rozměry MP 22 str. -8- Systemair a.s.,

9 13. Rozměry 14. Rychlos t prouděn í Systemair a.s., str. -9-

10 15. Nákres skryté montáže do podhledu Při montáži do podhledu je nutné dodržet zásadu:plocha nasávací mřížky clony= plocha nasávacího otvoru v podhledu.v tomto prostoru vylučte další podtlakové větrání. l = min.600mm. Výrobce : Prodej a servis: Systemair AS ( Pyrox AS) Systemair a.s. P.O.Box 110 Alnabru Osinalická 12/104 NO-0614 Oslo Praha 8 - Ďáblice Norway (Norsko) Tel.: Fax.: str Systemair a.s.,
