1 Rebrík lanový s Al priečkami Základný materiál na zhotovenie rebríka A. Lano Oceľové lano ŠESTIPRAMENNÉ - STANDARD 6 x 19 = 114 drôtov (ČSN , DIN 3060) Průměr lana [mm ± 8 %] Hmotnost [kg/m] 8,00 0,210 Jmenovitá únosnost lana v kn při jmenovité pevnosti drátu v MPa ,14 39,61 6 x (1+6+12) + vložka Obchod: LANA VAMBERK s.r.o. Smetanovo nábřeží Vamberk tel.: fax: ústředna: lana@hrk.pvtnet.cz obchod@lana-vamberk.cz Cena 1 m lana cca od Sk za m Príprava lana 1. Odmerať potrebnú dĺžku lana na uvedenom mieste urobiť zacínovanie lana proti rozpleteniu na dĺžke 10 cm a lano rozrezať pílkou na železo alebo rozbrusovačkou opatrne tak, aby sa lano nerozpletalo. 2. Konce lán zacínovať v dĺžke min 5cm a upraviť brusným papierom priemer zacínovania na 8 mm. dl. 5 cm ø 8 mm

2 B. Priečka rebríka AL Plechy Address IMC Slovakia, s.r.o. Šebešťanová Považská Bystrica Slovakia Telefon Plechy Rozmer Koeficient kg/m2 1,5 x 1000 x x1000x2000 5,4 Al 99,5% EN-1050A * Priečka na rebrík do hĺbky 10 m Ø 8,5 AlMg1 EN-5050A AlMg3 EN-5754 * 125 Sk /kg 125 Sk /kg AlMg4,5Mn EN-5083

3 Priečka na rebrík do max. hĺbky 20 m Príprava priečky Výrobu priečok zabezpečiť vlastnoručne alebo využiť skúsenosti najbližšieho strojárskeho učilištia a za mierny poplatok by Vám to mali urobiť. Vŕtanie otvorov 2ks do priečky Ø 8mm

C. Rúrka medzi priečku do oceľového lana Address IMC Slovakia, s.r.o. Šebešťanová 255 017 01 Považská Bystrica Slovakia Telefon +421 42 437 8111 e-mail imc@imcslovakia.sk Antikorová.

4 C. Rúrka medzi priečku do oceľového lana Address IMC Slovakia, s.r.o. Šebešťanová Považská Bystrica Slovakia Telefon Antikorová. rúrka 10x1mm materiál /potravinarsky antikor/ v cene 245,30Sk/kg. Príprava rúročiek 1. Narezať na sústruhu na dĺžku 17 mm pre rebrík do 10m, alebo 26 mm na priečku rebríka do 20 m. 2. Rozlisovať na Ø 8,5 mm pripraviť si prípravok na lisovanie buď na klasický lis alebo ručne kladivkom. Montáž rebríka 1. Pripravené laná spoločne spojíme pomocným drôtikom a necháme potrebnú voľnú dĺžku na 2. ukotvenie rebríka v jaskyni. Červenou nezmazateľnou fixkou poznačíme vo vzdialenosti 33cm uloženie priečok na celej dĺžke lana pričom dbáme, aby sa tieto laná medzi sebou neposúvali mohli by sme mať potom problémy so šikmosťou priečok. Lano potom rozpojíme a začneme nasúvať priečky tak že otvorený profil priečky smeruje k výstupu po rebríku. Do U profilu vložíme rúročku k otvorom na priečke cez ktorý potom spoločne pretiahneme jeden koniec lana, tak isto postupujeme aj s druhým lanom.

3. Postupne ako nám priečky pribúdajú na lanách potom tieto rozmiestnime od opačného konca lana na už poznačené červené značky. Nahromadené priečky Rozloženie priečok na lanách po 33 cm od seba 4.

5 3. Postupne ako nám priečky pribúdajú na lanách potom tieto rozmiestnime od opačného konca lana na už poznačené červené značky. Nahromadené priečky Rozloženie priečok na lanách po 33 cm od seba 4. Po rozmiestení priečok,rúročky medzi priečkami zalisujeme kliešťami,ktoré majú upravené konce dotyku pre lisovanie. Lisovanie rúročiek a rozlisovaná rúročka Lisovanie rúročiek a detail zakončenia lisovacích kliešti

Montáž rebríka v jaskyni Rozmery rebríka Na zhotovenie rebríka je potrebné pred jeho montážou zistiť rozmery priepasti, do ktorej chceme namontovať rebrík.

6 Montáž rebríka v jaskyni Rozmery rebríka Na zhotovenie rebríka je potrebné pred jeho montážou zistiť rozmery priepasti, do ktorej chceme namontovať rebrík. Môžeme na to použiť tento manuál....m...m...m...m Ľavá dĺžka lana... m...m Práva dĺžka lana... m A. Montážny materiál Lanová svorka Din 1142 M10 17,85 Sk/ks Lanový napinák Din 1480 M10 61,88 Sk /ks

7 Kotviace oko, krytka na skrutku M10 horné a dolné kotvenie Ťažký nit prípadne lepiace kotvy M 10 B. Montážne náradie Na montáž rebríka v jaskyni je potrebné zo sebou zobrať minimálne toto náradie: Vŕtaciu súpravu na osadenie 4 kotviacich nitov Vidlicový kľúč podľa použitých matiek

8 C. Vlastná montáž rebríka v jaskyni Montáž rebríka by mali zvládnuť dvaja trochu zdatní majstri minimálne za tri hodiny. Postup bude zrejmý z priloženej fotodokumentácie a stručného komentára Vŕtanie dier na kotviace nity Zameranie rebríka na osadenie nad kaňonom Zakladanie svorky na horný koniec lana doporučujem min. po 2 ks na každé lano na hornej strane

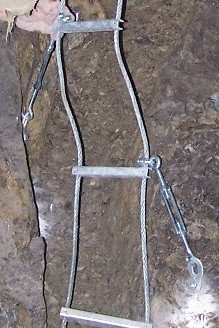

9 Spojenie lán svorkami na hornom konci rebríka Spajnie lán na dolnom konci rebríka stačí jedná svorka Spodná časť rebríka pripravená na napnutie pomocou napinákov

10 A takto vyzerá rebrík po 30 rokov namontovaný v jaskyni Záskočie v Marcovej priepasti foto P. Hipman 1975

11 Len pre zaujímavosť v jaskyniach na Krakovej holi je momentálne takto namontovaných v Starom hrade 180m stabilných lanových rebríkov, vo Večnej robote 67 m, v Javorovej priepasti 170m a v Jaskyni Záskočie asi 42 m. Spolu je to približne 33 ks rebríkov od minimálnej dĺžky 5m až po najdlhší 45 m,ktorý je v Studni radosti. Pred dvoma rokmi sme síce museli v SH urobiť výmenu 4 ks rebríkov vrátane toho najdlhšieho z dôvodu nepriaznivých podmienok - striekajúca voda a ďalšie objektívne príčiny. Predpokladaná životnosť sa pohybuje 20 rokov a viac v závislosti od použitého materiálu a umiestnenia v jaskyni. Pohyb po takto vystrojenej jaskyni sa stáva turistickou záležitosťou a do 400m hĺbky ste schopní zísť za jeden a pol hodiny. Na dlhodobý prieskum takýchto jaskýň je to asi najoptimálnejšie riešenie sprístupnenia. Otázkou zostáva už len vytrvalosť zostať pracovať na danej lokalite dlhšie obdobie, t. j. 20 a viac rokov. Výroba a zostrojenie rebríka je v podstate rutinná záležitosť a vyžaduje si trochu praxe a skúseností. Posledný 10 m rebrík sme v bivaku zmontovali za 4 hodiny a v jaskyni namontovali za necelé tri hodiny. Predbežná cena materiálu vychádza na 800 až 1000Sk na 10m rebríka aj s pomocným materiálom. Použité časti fotografií sú od pani E. Hipmanovej, P. Hipmana a M. Jagerčíka. Vypracoval: Marián Jagerčík júl 2006
