1 Axor Massaud Plánování vzorkoven

2

3 Čím dál tím více je náš život určován horečným shonem, stresem a zvýšenou podrážděností. A čím dál tím více hledáme místa v ústranní a klid. Takovým místem je koupelna. Nikde jinde si nejsme tak blízko sami sobě a nikde jinde nejsme tak úzce spjati s vodou, přírodním živlem, který je původem veškerého života. Když jsem společně se značkou Axor navrhoval novou kolekci koupelen, měl jsem vizi naprosté harmonie mezi člověkem, přírodou a technikou. Aby mohla být tato harmonie uskutečněna, musí se koupelna stát prostorem, v němž se žije. Prostorem, v němž se cítíme dobře. Vytvoření takového prostoru vyžaduje přesně promyšlené a detailní naplánování. Prvním krokem je výběr přirozených a kvalitních materiálů. Další krok představuje moderní vybavení daného prostředí, které slouží k tělesné hygieně a zároveň nabízí klid a uvolnění. Své vlastní místo zde pak najde i toaleta. Integrována do zbytku bytu tvoří koupelna společnou jednotku s ložnicí. Obě místnosti plynule přecházejí do sebe navzájem, odděleny nanejvýš zasouvacími dveřmi. Návrhy v této brožuře, vizualizovány mým partnerem Danielem Pouzetem, ukazují, že rozhodující není velikost místnosti, nýbrž atmosféra a útulnost, kterou tento prostor zprostředkovává. Tak se dá na několika málo metrech čtverečních realizovat koupelna Axor Massaud. Já jsem se nechal inspirovat přírodou. Vy se nechte inspirovat nápady Axor Massaud. Jean-Marie Massaud Axor Massaud 3

4 4 Axor Massaud

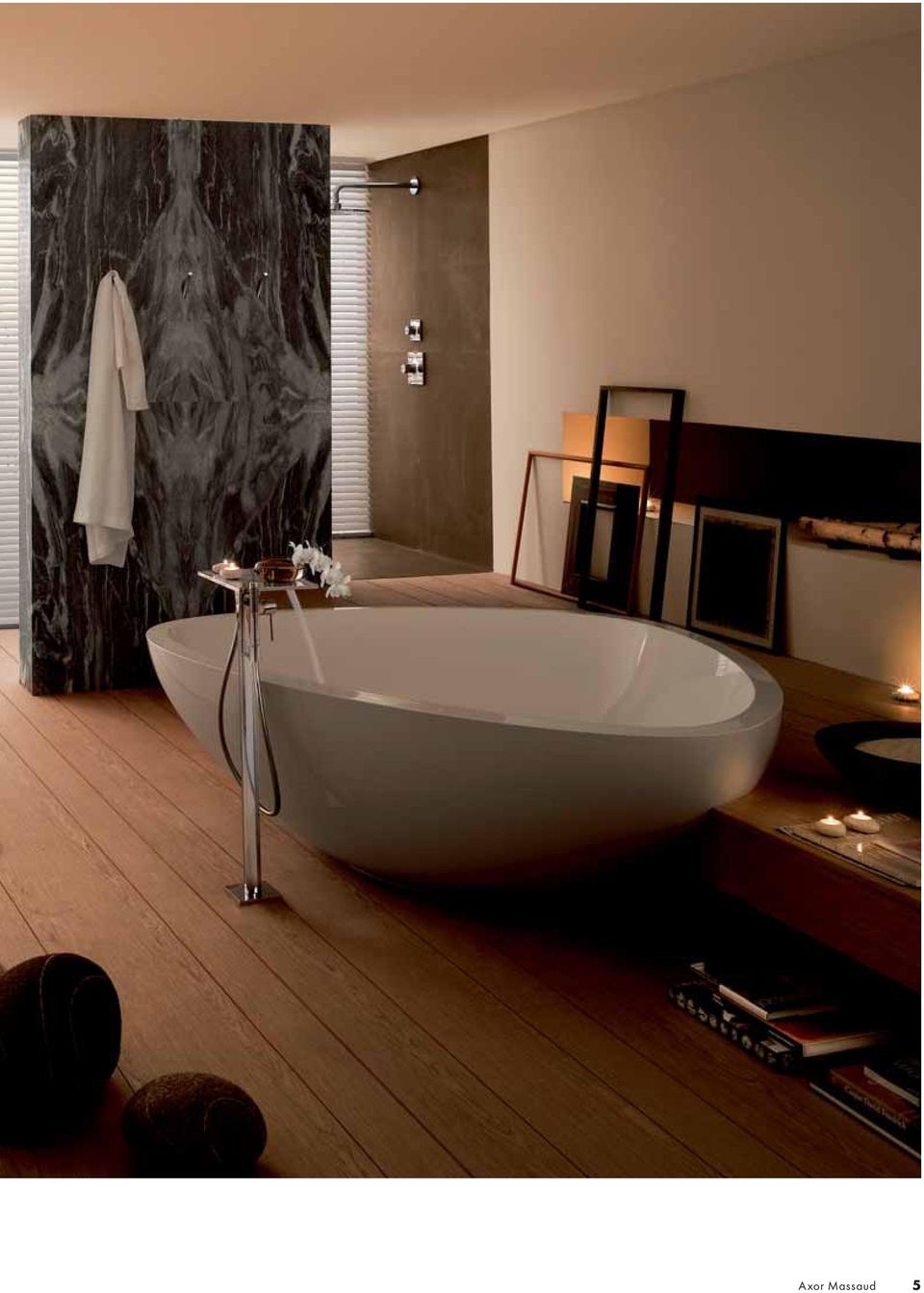

5 Axor Massaud 5

6 m Všechny rozměry v m Díky čelní frontě skel a žaluziím se denní světlo stává přirozenou součástí prostorového řešení a jeho nálady. Touze po uvolnění vzdává hold lehátko mezi koupací vanou a krbem. 6 Axor Massaud

7 Materiály Umyvadlo Umyvadlová mísa na konzole z lehce šedého, transparentně matově lakovaného masivního dřeva (např.ipè) Podlaha V suchém prostoru, stupně a podesta: lehce šedé, transparentně matově lakované palubky z masivního dřeva (např. Ipè) Palubky z masivního dřeva jsou položeny paralelně ke vstupu do koupelny. Podlaha probíhá spojitě z koupelny do ložnice. Palubky z masivního dřeva jsou položeny beze spár a bez ochranné lišty. V mokrém prostoru: Piombo mramor Stěny V suchém prostoru: matově bílé omítnuté stěny V mokrém prostoru: Piombo pískovec ( Dělící stěna prostoru sprchy: Grigio Versiglia mramor s křížovými spárami, zrcadlový vzhled Skleněná přední část s bíle lakovanými dřevěnými žaluziemi Světlo Slabé stropní světlo skrz světelnou skulinu mezi stropem a stěnami Bodové světlo nad umyvadlem: Pipeline fa Tronconi Stolní lampa na konzole: Spun Light T1 fa Flos Různé Volně stojící oválná koupací vana Pravoúhlé zrcadlo bez rámu se 4 cm širokými broušenými hranami, zavěšeno od stropu Koberec: Stubb Nr 101, bílý - fa Kasthall Židle: Aster-X - fa Poltrona Frau Dekorační kameny z plsti: Livingstones - fa Smarin Livingstones ( Ložnice a koupelna jsou odděleny skleněnými zasouvacími dveřmi WC a bidet bílé, vysoký lesk, zavěšeny na stěnu Výrobky Axor Massaud Umývací stůl 2 x páková umyvadlová baterie # x umyvadlová mísa 800 mm # Vana 1 x páková vanová baterie stojící na podlaze # x základní sada pro vanovou baterii stojící na podlaze # x podlahové manžetové těsnění # Sprcha 1 x Highflow podomítkový termostat # x ibox universal # x uzavírací ventil # x základní sada pro uzavírací ventil DN 20 # x Raindance Royale AIR horní sprcha # x sprchové rameno 470 mm # Bidet 1 x páková bidetová baterie # Doplňky 1 x stojací zrcadlo # x svícen # x samostatný háček # x váza na květiny # x sklenička na čištění zubů # x miska na mýdlo # x box, oválný # x WC-kartáč # x držák na WC-papír # Axor Massaud 7

8 211 m Všechny rozměry v m Také u tohoto návrhu je denní světlo zcela vědomě vtaženo do utváření prostoru. Dopadá na podestu, která může být používána nejen jako pomocný schůdek, ale také jako odkládací plocha na knihy a časopisy. 8 Axor Massaud

9 Materiály Umyvadlo Umyvadlová mísa na podstavci z lehce šedého, transparentně matově lakovaného masivního dřeva (např. Ipè) Podlaha V suchém prostoru a na stupních: lehce šedé, transparentně matově lakované palubky z masivního dřeva (např. Ipè) Palubky z masivního dřeva jsou položeny paralelně ke vstupu do koupelny. Podlaha probíhá spojitě z koupelny do ložnice. Palubky z masivního dřeva jsou položeny beze spár a bez ochranné lišty. V mokrém prostoru: bílý mramor Arabescato Stěny V suchém prostoru: matově bílé omítnuté stěny V mokrém prostoru: bílý mramor Arabescato, zrcadlový vzhled Skleněná přední část s bíle lakovanými dřevěnými žaluziemi Světlo Slabé stropní světlo skrz světelnou skulinu mezi stropem a stěnami Bodové světlo nad umývadlem: Pipeline fa. Tronconi Různé Zabudovaná koupací vana 200 x 80 cm Pravoúhlé zrcadlo bez rámu se 4 cm širokými broušenými okraji, se skrytým upevněním na stěnu a s 3 cm odstupem od stěny Židle z blešího trhu Ložnice a koupelna jsou odděleny skleněnými zasouvacími dveřmi Bílé WC, vysoký lesk, zavěšené na stěně Výrobky Axor Massaud Umývací stůl 2 x podomítková nástěnná armatura se 3 otvory, výtok vody 260 mm # x zákl. sada pro nástěnnou podomítk. armaturu # x umyvadlová mísa 600 mm # Vana 1 x armatura na sokl se 4 otvory # x základní sada pro armaturu na sokl se 4 otvory # Sprcha 1 x Highflow podomítkový termostat # x ibox universal # x uzavírací ventil # x základní sada pro uzavírací ventil DN 20 # x základní sada pro uzavírací ventil DN 15 # x FixFit přípojka hadice # x Isiflex 1,60 m sprchová hadice # x Porter C # x Raindance S 150 AIR ruční sprcha # x Raindance Royale AIR horní sprcha # x připojení na strop # Doplňky 1 x stojací zrcadlo # x svícen # x váza # x miska na mýdlo # x box, oválný # x WC-kartáč # x držák na WC # Axor Massaud 9

10 313 m Koupací vana je zároveň předělem i středem prostoru. Zcela otevřeně a komunikativně nebo přece jen raději intimně a skrytě? Pomocí žaluzie si koupající vždy vytvoří správnou atmosféru. Všechny rozměry v m 10 Axor Massaud

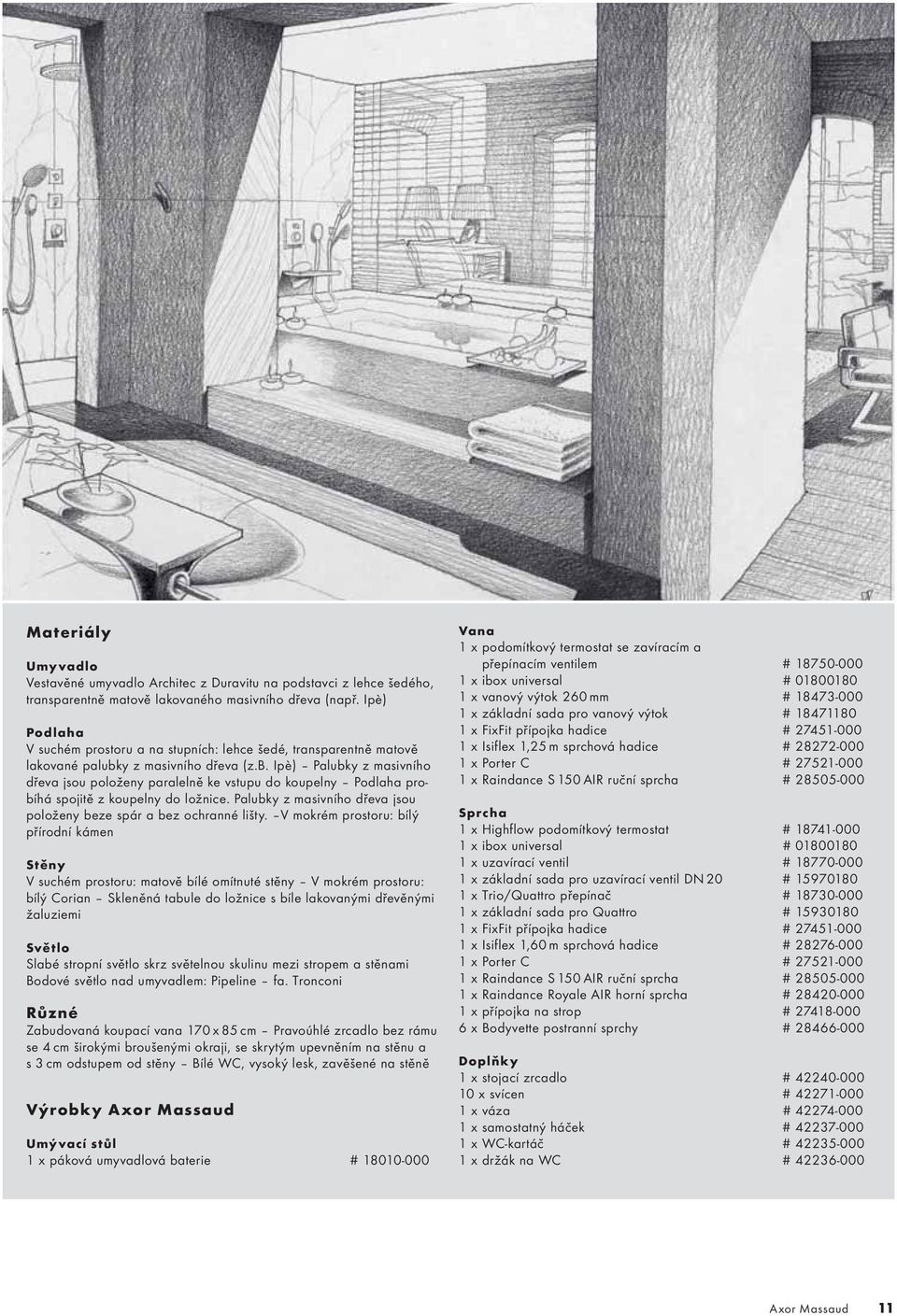

11 Materiály Umyvadlo Vestavěné umyvadlo Architec z Duravitu na podstavci z lehce šedého, transparentně matově lakovaného masivního dřeva (např. Ipè) Podlaha V suchém prostoru a na stupních: lehce šedé, transparentně matově lakované palubky z masivního dřeva (z.b. Ipè) Palubky z masivního dřeva jsou položeny paralelně ke vstupu do koupelny Podlaha probíhá spojitě z koupelny do ložnice. Palubky z masivního dřeva jsou položeny beze spár a bez ochranné lišty. V mokrém prostoru: bílý přírodní kámen Stěny V suchém prostoru: matově bílé omítnuté stěny V mokrém prostoru: bílý Corian Skleněná tabule do ložnice s bíle lakovanými dřevěnými žaluziemi Světlo Slabé stropní světlo skrz světelnou skulinu mezi stropem a stěnami Bodové světlo nad umyvadlem: Pipeline fa. Tronconi Různé Zabudovaná koupací vana 170 x 85 cm Pravoúhlé zrcadlo bez rámu se 4 cm širokými broušenými okraji, se skrytým upevněním na stěnu a s 3 cm odstupem od stěny Bílé WC, vysoký lesk, zavěšené na stěně Výrobky Axor Massaud Umývací stůl 1 x páková umyvadlová baterie # Vana 1 x podomítkový termostat se zavíracím a přepínacím ventilem # x ibox universal # x vanový výtok 260 mm # x základní sada pro vanový výtok # x FixFit přípojka hadice # x Isiflex 1,25 m sprchová hadice # x Porter C # x Raindance S 150 AIR ruční sprcha # Sprcha 1 x Highflow podomítkový termostat # x ibox universal # x uzavírací ventil # x základní sada pro uzavírací ventil DN 20 # x Trio/Quattro přepínač # x základní sada pro Quattro # x FixFit přípojka hadice # x Isiflex 1,60 m sprchová hadice # x Porter C # x Raindance S 150 AIR ruční sprcha # x Raindance Royale AIR horní sprcha # x přípojka na strop # x Bodyvette postranní sprchy # Doplňky 1 x stojací zrcadlo # x svícen # x váza # x samostatný háček # x WC-kartáč # x držák na WC # Axor Massaud 11

12 49 m To, že se i v malých koupelnách úspěšně podaří oddělit mokré a suché prostory, dokazuje tento návrh. Oddělena schůdkem a obezdívkou od ostatního prostoru se vana stává zcela privátní skrytou zónou. Všechny rozměry v m 12 Axor Massaud

13 Materiály Umyvadlo Podstavec z bílého Corianu se zabudovaným umyvadlem Podlaha V suchém prostoru a na stupních: šedé kamenné obkládačky 40 x 80 cm Stěny V suchém prostoru: matově bílé omítnuté stěny V mokrém prostoru: bílý Corian Světlo Slabé stropní světlo skrz světelnou skulinu mezi stropem a stěnami Bodové světlo nad umývadlem: Pipeline fa. Tronconi Různé Zabudovaná koupací vana 170 x 85 cm Pravoúhlé zrcadlo bez rámu se 4 cm širokými broušenými okraji, se skrytým upevněním na stěnu a s 3 cm odstupem od stěny Ložnice a koupelna jsou odděleny závěsem Bílé WC, vysoký lesk, závěsné Výrobky Axor Massaud Umývací stůl 1 x umyvadlová armatura se 3 otvory # Vana 1 x Highflow podomítkový termostat # x ibox universal # x uzavírací ventil # x základní sada pro uzavírací ventil DN 20 # x Trio/Quattro přepínač # x základní sada pro Trio # x vanový výtok 260 mm # x základní sada pro vanový výtok # x FixFit přípojka hadice # x Isiflex 1,25 m sprchová hadice # x Porter C # x Raindance S 150 AIR ruční sprcha # x Raindance Royale AIR, horní sprcha zabudovaná do stropu # Doplňky 1 x stojací zrcadlo # x svícen # x váza # x držák na ručníky stojící na podlaze # x WC-kartáč # x držák na WC # Axor Massaud 13

14 14 Axor Massaud

15

16 Česká a Slovenská Republika Hans Grohe CS s.r.o Moravanská 85 CZ Brno Tel Fax info@hansgrohe.cz CZ-Axor Massaud Plánování vzorkoven a koupelen Obj.č.: /06/.2 Technické změny a barevné odchylky z důvodů techniky tisku vyhrazeny Vytištěno na 100 % bezchlorově běleném papíru v Německu. Axor je registrovaná značka výrobků firmy Hansgrohe AG. Axor-Hansgrohe AG Postfach 1145 D Schiltach Telefon Telefax info@axor-design.com
