1 Daiseikai Briliantní úprava vzduchu

2 4,18 EER Daiseikai: inspirováno přírodou! Značka Toshiba je déle než 30 let symbolem pro výzkum, vývoj a inovaci klimatizačních systémů. Výsledkem je nabídka zařízení té nejvyšší kvality. Je skutečností, že jednotky Daiseikai Vás oslní nejen svou nízkou spotřebou elektrické energie, ale též účinností aktivního filtračního systému. S hodnotou koeficientu využití energie EER 4,18 se vyznačuje až o 20% nižší spotřebou proti standardu pro energetickou třídu A invertorových zařízení. DC Hybridní invertorová technologie Unikátní Toshiba DC Hybridní Inverter kombinuje vlastnosti dvou základních řídících systémů. Je zárukou absolutního komfortu a maximálních úspor energie: režim PAM (Pulse Amplitude Modulation pulzní amplitudová modulace) zajistí maximální výkon zařízení po jeho zapnutí, režim PWM (Pulse Width Modulation pulzní délková modulace) zajistí minimální spotřebu energie po dosažení na udržení požadované teploty v prostoru. Výhodná kombinace těchto režimů přináší výrazné snížení roční spotřeby energie PAM Maximální výkon + PWM Maximální účinnost = HYBRIDNÍ INVERTOR

3 Čistý vzduch a zdravé životní prostředí Díky dokonalému filtračnímu systému odstraní Daiseikai i ty nejmenší nečistoty a neutralizuje nepříjemné pachy. Základní omyvatelné plastové filtry zachycují hrubý prach a nečistoty. Aktivní plazmový filtr absorbuje a eliminuje až 99% škodlivých virů, alergenů, vč. nejjemnějšího pylového prachu. Super Oxi Deo filtr (kombinace zeolitového filtru, vitamínu C a extraktu z kávových zrn) funguje jako deodorizující antioxidant. Poslední stupeň, ionizátor, generuje milióny záporných iontů, čímž přináší pocit skutečně svěžího horského vzduchu. Plazmový filtr Omyvatelný plastový filtr Ionitzátor vzduchu Funkce Self-cleaning: pro Vaše zdraví a pohodu Základním principem funkce Self-cleaning je snížení zbytkové vlhkosti nečistot usazených ve vnitřní jednotce. Tento vyspělý systém redukuje vlhkost na tepelném výměníku. Po vypnutí zařízení zůstane ventilátor vnitřní jednotky ještě cca 20 minut v běhu. Po vysušení zbytkové vlhkosti se ventilátor sám automaticky vypne.

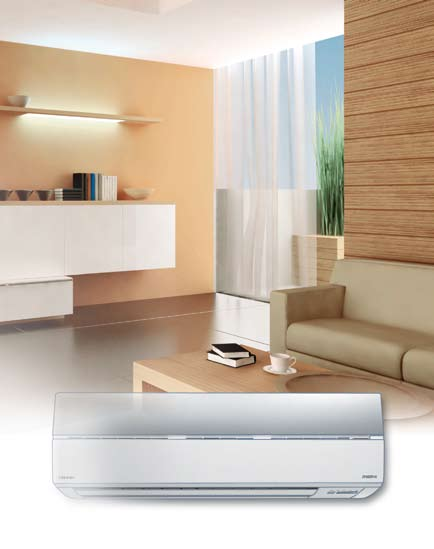

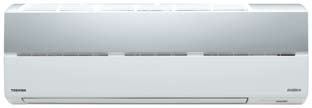

4 Daiseikai Studie ověřující účinnost filtrace: (vedl Dr. Squinazi, ředitel Laboratoire d hygiène de la ville de Paris) snížení koncentrace částic zachycení alergenních částic pocházejících z domácích zvířat a mikroorganismů Počet částic / dm Filtrace vypnuta Filtrace zapnuta Minuty částice 0,7 mikrometru částice 1,0 mikrometr částice 2,0 mikrometry Moderní a tiché Jednotky Daiseikai se vyznačují kompaktností a elegancí: mají moderní originální design s nádechem hi-tech. Kombinace kovové stříbrné a bílé barvy umožňuje integrovat zařízení do mnoha typů interiérů. * PODMÍNKY MĚŘENÍ: přítomnost 3 osob po dobu 8 hodin ve zcela uzavřené místnosti o velikosti 23 m 2 1 mikrometr = 1μ = 1 μm = m Další doménou je takřka neslyšný provoz - hlučnost zařízení až pouhých 20dB(A) (typ 10). 20 db(a) Pohodlné ovládání Daiseikai je vybaveno funkcemi pro rychlé nastavení jak dle regionálních požadavků uživatelů, tak pro individuální osobní pohodlí! ONE-TOUCH tlačítko jedním stiskem nastavíte plně automatický provoz s parametry dle typického uživatele (podle regionu); po aktivaci nepotřebujete provádět žádné další nastavení! PRESET tlačítko podržíte-li jej po 3 vteřiny, uložíte vaše aktuální nastavení jednotky (režim, teplota, poloha lamely, rychlost ventilátoru, nastavení časovače a Hi-Power); jedním stiskem hodnoty vyvoláte!

5 TOSHIBA DOPORUČENÍ* pro zlepšení vzduchu v uzavřených místnostech: Snižte vlhkost v prostoru, zabráníte tím možnosti vzniku plísní Provádějte pravidelný servis, předejdete zanášení zařízení prachem Čistěte topné systémy (krby atd.), snížíte prašnost a emise nečistot do ovzduší Používejte pouze ověřené a osvědčené chemické prostředky Zajistěte větrání a přívod čerstvého vzduchu do vnitřních prostor Používejte účinný filtrační systém.nejlépe třídy Daiseikai * vyvinuto ve spolupráci s předními evropskými odborníky na kvalitu prostředí a ovzduší IAQ.

6 Technické údaje Tepelná čerpadla Venkovní jednotka RAS-10SAVR-E RAS-13SAVR-E RAS-16SAVR-E RAS-18SAV-E RAS-22SAV-E Vnitřní jednotka RAS-10SKVR-E RAS-13SKVR-E RAS-16SKVR-E RAS-18SKVR-E RAS-22SKVR-E Chladící výkon kw C 2,5 3,5 4,5 5,0 6,0 Rozsah chladícího výkonu (min max) kw C 1,1 3,1 0,8 4,1 0,8 5,0 1,1 6,0 1,2 6,7 Příkon (min norm - max) kw C 0,250 0,615 0,820 0,150 1,000 1,250 0,150 1,395 1,720 0,18 1,42 2,0 0,2 2,0 2,65 EER - koeficient využití energie W/W C 4,18 3,50 3,23 3,52 3,01 Energetická třída chlazení C A A A A B Roční spotřeba energie kwh C Topný výkon kw H 3,2 4,2 5,5 5,8 7,0 Rozsah topného výkonu (min max) kw H 0,9 4,8 0,9 5,8 0,9 6,9 0,8 6,3 1,0 7,5 Příkon (min norm - max) kw H 0,170 0,760 1,400 0,150 1,080 1,640 0,150 1,520 1,980 0,14 1,56 1,7 0,18 2,05 2,21 COP topný faktor W/W H 4,27 3,89 3,62 3,72 3,41 Energetická třída topení H A A A A B Vnitřní jednotka RAS-10SKVR-E RAS-13SKVR-E RAS-16SKVR-E RAS-18SKVR-E RAS-22SKVR-E Vzduchový výkon (max) m³/h l/s C Hladina akustického tlaku (h/n) db(a) C 38/26 39/26 45/30 44/32 47/35 Hladina akustického výkonu (h/n) db(a) C 51/39 52/39 58/ Vzduchový výkon (max.) m³/h l/s H Hladina akustického tlaku (h/n) db(a) H 39/28 40/28 45/31 44/32 47/35 Hladina akustického výkonu (h/n) db(a) H 52/41 53/41 58/ Rozměry (V x Š x H) mm Hmotnost kg 9,0 9,0 9, Venkovní jednotka RAS-10SAVR-E RAS-13SAVR-E RAS-16SAVR-E RAS-18SAV-E RAS-22SAV-E Vzduchový výkon m³/h l/s Hladina akustického tlaku db(a) C Hladina akustického výkonu db(a) C Operating range C C Hladina akustického tlaku db(a) H Hladina akustického výkonu db(a) H Provozní hodnoty C H Rozměry (V x Š x H) mm Hmotnost kg Typ kompresoru Dvojrotační kompresor Twin Rotary Průměr sání (připojení pertl) mm ( ) 9,52 (3/8) 9,52 (3/8) 12,7 (1/2) 12,7 (1/2) 12,7 (1/2) Průměr výtlaku (připojení pertl) mm ( ) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) Maximální délka potrubí m Maximální převýšení m Předplnění chladivem do m Napájení V-ph-Hz /1/ /1/ /1/ /1/ /1/50 C = režim chlazení H = režim topení Váš dodavatel zařízení Toshiba Tiskové chyby vyhrazeny. CZ / SKVR / 08 AIR-COND Klimaanlagen-Handelsgesellschaft m.b.h., A-8010 Graz, Petersgasse 45,

7 Hybrid Inverter Ve jménu filtrace a úspor energie

8 Třída A/A Skvělé zprávy pro Vaší peněženku! Značka Toshiba vždy byla zárukou vysokého výkonu a vysoké účinnosti provozu. I dnešní nástěnné jednotky patří do energetické třídy A/A díky použití invertorové technologie. Tím poskytují garanci vysoce úsporného provozu: o 20% nižší spotřeba oproti zařízení řady FixSpeed, třídy A. Původní invertorová řada SKV je doplněna o další modely s výkony 5kW a 6kW: kompletní výkonová řada uspokojí i ty nejnáročnější požadavky. Super Gingko Bio-enzym Extrakt bambusu (Sasa) Vitamin C Super zeolit Kávová zrna Základní plastové filtry

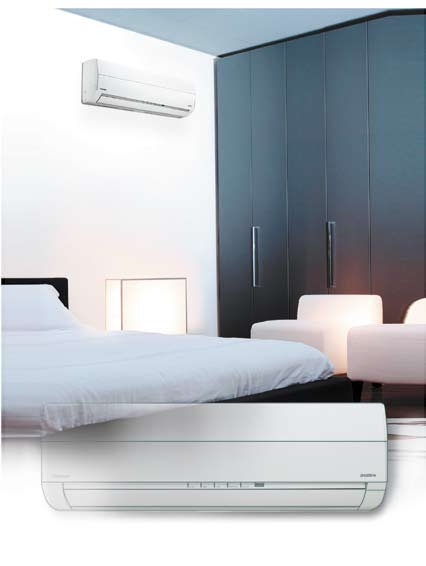

9 Fantastické naprosté ticho Pro značku Toshiba je samozřejmostí, že tichý provoz je jednou z nejdůležitějších vlastností každého zařízení: to je důvod, proč vyvíjíme systémy pro interiér nenápadné, diskrétní a tiché. Jejich provoz nesmí rušit uživatele ani Vás, ani ostatní členy domácnosti, ani sousedy. Invertorové nástěnné jednotky SKV patří mezi nejtišší nástěnné jednotky ve své kategorii, jejichž hlučnost je pouhých 20db(A). A venkovní jednotky nabízejí taktéž excelentně tiché provozní parametry. 20 db(a)* Čistota bez kompromisů! Sedmi-stupňový filtrační systém Toshiba velmi efektivně přispívá ke zlepšení kvality ovzduší okolo Vás a Vašich blízkých. Díky účinné filtraci je filtrovaný vzduch zdravější, čistší,svěží a přináší optimální komfort do Vašeho domova. Speciálních 7 filtrů ZÁKLADNÍ OMYVATELNÉ FILTRY: filtry z plastové tkaniny zbavují vzduch prachu a hrubých nečistot, chrání jednotku před znečištěním S VITAMÍNEM C: účinný antioxidant chrání pleť před poškozením neutralizací volných radikálů SUPER ZEOLIT: kombinace zeolitu a oxidu titanu odstraňuje a neutralizuje pachy a chemické výpary KÁVOVÁ ZRNA (výtažek): má výrazné antioxidační účinky a pomáhá regeneraci pokožky SUPER GINKO (výtažek z jinanu): snižuje účinky a počet alergenů v ovzduší BIO-ENZYM: pohlcuje a ničí bakterie, viry a plísně SASA (výtažek z bambusu): účinně ničí bakteriální viry a podobné zdroje nemocí. * model 13k,extrémně nízké otáčky, měřeno ve vzdálenosti 2,5 m.

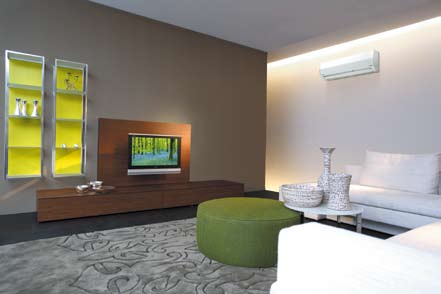

10 Pohodlí je samozřejmostí Nové bezdrátové dálkové ovládání řady SKV umožňuje velmi snadnou obsluhu. K dispozici jsou veškeré obvyklé funkce Toshiba: Quit (tichý režim): ventilátor se přepne na extrémně nízké otáčky Fan (rychlost ventilátoru): Volba pevné rychlosti nebo její automatické řízení na základě rozdílu požadované a skutečné teploty Comfort Sleep: Toshiba má recept na ideální nastavení pro noční provoz (změna požadované teploty v čase) Preset tlačítko osobního nastavení: umožňuje uložit aktuální provozní nastavení a poté jej kdykoliv vyvolat z paměti a aktivovat One Touch komfort: ideální uživatelské nastavení je uloženo v paměti (z výroby a dle regionu) a je možné jej kdykoliv aktivovat Hybrid Inverter Invertorová technologie, řízení PAM a PWM Toshiba DC Hybrid Inverter je unikátní technologie kombinující dva základní řídící systémy, jejichž cílem je vytvořit absolutní komfort a maximalizovat úspory energie. PAM (Pulse Amplitude Modulation - pulsní amplitudová modulace), pracuje s maximálním výkonem zařízení po zapnutí, PWM (Pulse Width Modulation - pulsní délková modulace), sníží na minimum spotřebu el. energie při zachování plné tepelné pohody. Moderní, kompaktní design Nové nástěnné jednotky jsou kompaktního stylového provedení s plochým odnímatelným panelem, který se tvarově řadí do palety nových modelových řad Toshiba. Moderní tvarové řešení a elegantní bílý panel se vyznačují obrovskou přizpůsobivostí bezmála jakémukoliv stylu interiéru.

11 Vysoká energetická účinnost: energetická třída A/A díky invertorem řízenému DC rotačnímu kompresoru Čistí vzduch účinným 7-stupňovým filtračním systémem Velmi nízká hlučnost zařízení (vnitřních i venkovních jednotek) Kompaktní, elegantní design s plochým panelem Dokonalé ovládání, unikátní tlačítka pro kompletní nastavení jedním stiskem Chladivo R-410A

12 Technické údaje Tepelná čerpadla Venkovní jednotka RAS-10SAV-E RAS-13SAV-E RAS-16SAV-E RAS-18SAV-E RAS-22SAV-E Vnitřní jednotka RAS-10SKV-E RAS-13SKV-E RAS-16SKV-E RAS-18SKV-E RAS-22SKV-E Chladící výkon kw C 2,5 3,5 4,5 5,0 6,0 Rozsah chladícího výkonu (min max) kw C 1,1 3,0 1,1 4,0 0,8 5,0 1,1 6,0 1,2 6,7 Příkon (min norm - max) kw C 0,255 0,750 0,965 0,250 1,070 1,330 0,150 1,595 1,900 0,18 1,42 2,0 0,2 2,0 2,65 EER - koeficient využití energie W/W C 3,33 3,27 2,82 3,52 3,01 Energetická třída chlazení C A A C A B Roční spotřeba energie kwh C Topný výkon kw H 3,2 4,2 5,3 5,8 7 Rozsah topného výkonu (min max) kw H 0,9 4,1 0,9 5,0 0,9 6,2 0,8 6,3 1,0 7,5 Příkon (min norm - max) kw H 0,200 0,860 1,200 0,170 1,130 1,480 0,150 1,550 1,810 0,14 1,56 1,7 0,18 2,05 2,21 COP topný faktor W/W H 3,72 3,72 3,42 3,72 3,41 Energetická třída topení H A A B A B Vnitřní jednotka RAS-10SKV-E RAS-13SKV-E RAS-16SKV-E RAS-18SKV-E RAS-22SKV-E Vzduchový výkon (h/n) m³/h l/s C Hladina akustického tlaku (h/n) db(a) C 38/29 39/26 45/30 44/32 47/35 Hladina akustického výkonu (h/n) db(a) C 51/42 52/39 58/ Vzduchový výkon (max.) m³/h l/s H Hladina akustického tlaku (h/n) db(a) H 40/30 40/28 45/31 44/32 47/35 Hladina akustického výkonu (h/n) db(a) H 53/43 53/41 58/ Rozměry (V x Š x H) mm Hmotnost kg 8,0 9,0 9,0 13,0 13,0 Venkovní jednotka RAS-10SAV-E RAS-13SAV-E RAS-16SAV-E RAS-18SAV-E RAS-22SAV-E Vzduchový výkon m³/h l/s Hladina akustického tlaku db(a) C Hladina akustického výkonu db(a) C Operating range C C Hladina akustického tlaku db(a) H Hladina akustického výkonu db(a) H Provozní hodnoty C H Rozměry (V x Š x H) mm Hmotnost kg Typ kompresoru Dvojrotační kompresor Twin Rotary Průměr sání (připojení pertl) mm ( ) 9,52 (3/8) 9,52 (3/8) 12,7 (1/2) 12,7 (1/2) 12,7 (1/2) Průměr výtlaku (připojení pertl) mm ( ) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) Maximální délka potrubí m Maximální převýšení m Předplnění chladivem do m Napájení V-ph-Hz /1/ /1/ /1/ /1/ /1/50 C = režim chlazení H = režim topení Váš dodavatel zařízení Toshiba Tiskové chyby vyhrazeny. CZ / SKV / 08 AIR-COND Klimaanlagen-Handelsgesellschaft m.b.h., A-8010 Graz, Petersgasse 45,

13 Super Daiseikai Dokonalost par excellance

14 TŘÍDA A/A Již třetí generace: cesta k absolutní dokonalosti Toshiba opět zdokonalila zařízení Daiseikai a potvrdila tak svou suverenitu mezi výrobci klimatizačních zařízení. Výsledkem jsou další úspory energie a filtrace vzduchu nemající konkurenci. Zařízení Super Daiseikai mají hodnotu EER až 5,1 (velikost 10). Tím jsou ve své třídě suverénním šampionem v nízké spotřebě: požadovaný standard třídy A pro invertory překračují až o 35%! A navíc srdce zařízení, dvojrotační kompresor Twin Rotary, může pracovat již při velmi nízkých otáčkách. Při minimálním chladícím výkonu 0,5 kw je příkon pouhých 100 Wattů tedy jako spotřeba jedné žárovky! Dvojrotační kompresor Twin Rotary 5,1 EER + Třída A/A + + Minimální chladící výkon NEUVĚŘITELNĚ ÚSPORNÝ PROVOZ! Neustálé zdokonalování Účinnost chlazení (EER) Účinnost topení (COP) Řada Daiseikai II Super Daiseikai Daiseikai II Super Daiseikai 10K 4,55 5,10 4,51 5,08 13K 3,80 4,12 4,31 4,42 16K 3,25 3,33 3,65 3,69

15 Super Daiseikai: symbol čistého prostředí Filtrace a aktivní čistící systém jsou dvě základní vlastnosti zařízení Toshiba, které se podílí na úpravě vzduchu. Jednotky Super Daiseikai jsou vybaveny velmi účinným filtračním systémem, který zachycuje pyly a alergeny, prach i zápachy. Aktivní Ag+ Plazmový filtr s neuvěřitelně vysokou účinností čistí, deodorizuje a odstraňuje z prostoru nepříjemné pachy. Nová samočistící funkce rozšířená o působení ozónu je prevencí nejen proti vzniku plísní, ale má navíc výrazně desinfekční účinek. Filtrační systém Ag + Plasma: neuvěřitelná účinnost Filtr s Katechinem Filtr Ag+ Plazma Pure Zachycuje prach, zvířecí srst, Neutralizuje nepříjemné pachy (kouř, odpad, výfukové plyny, ) Eliminuje bakterie, viry, spóry plísně, pyly Nejlepší volbou v každém ročním období U Super Daiseikai se podařilo skvěle skloubit účinnost, výkon a úsporný provoz. Výhodou je velký rozdíl mezi minimálním a maximálním okamžitým výkonem. Díky tomu zařízení dosáhne mnohem rychleji požadované teploty než zařízení jiných výrobců. 15 C 8 C Super Daiseikai může pracovat v širokém rozsahu venkovních teplot, a to dokonce až do 15 C v topném a do -10 C v chladícím režimu. Nová varianta Super Daiseikai Nordic má optimalizovaný topný výkon a je určena pro chladnější podnebná pásma. Venkovní jednotka je vybavena topným kabelem proti vzniku námrazy. Ovladač obsahuje tlačítko 8 C, kterým se nastaví režim topení a takto nízká teplota. (ochrana proti zamrznutí, ideální např. pro trvale neobydlené objekty apod.)

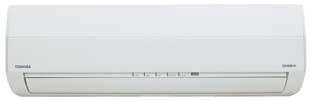

16 Nadčasový design: elegance a styl Super Daiseikai má dokonalý moderní design a kompaktní rozměry. Je nenápadný a diskrétní. Barva krycího panelu, měsíční bílá, splyne s barvou každého interiéru. Stříbrné ochranné a dekorační lemy dodávají zařízení nádech vytříbené elegance. Super Daiseikai Optimální komfort: nastavení jedním tlačítkem 5 rychlostí ventilátoru + Auto volba dle vlastního výběru 12 poloh lamely výdechu pro optimální distribuci vzduchu Tlačítko MY COMFORT preferované nastavení uložené v paměti (možno měnit) Nový ovladač byl vytvořen tak, aby splnil požadavky a představy uživatelů, které firma Toshiba zjišťovala rozsáhlými průzkumy po celé Evropě. Optimální nastavení je uloženo v ovladači a lze ho vyvolat stiskem jediného tlačítka. Moderní invertorová technologie Toshiba DC invertorová technologie řídí okamžitý výkon kompresoru a tím celého zařízení: v případě, kdy je nutno rychle dosáhnout požadované teploty pracuje zařízení s maximálním výkonem; jakmile je požadovaná teplota dosažena, invertor nastaví naopak výkon na potřebné minimum. Navíc použitím TwinRotary kompresorů jsou systémy velmi tiché a spolehlivé. 2-řadý výměník tepla DC Inverter motor DC Twin Rotary kompresor

17 Nejvyšší třída kvality, hodnota EER 5,1 Technologie DC hybridního invertoru Speciální výbava pro provoz při nízkých teplotách Ag + Plasma Pure elektrostatický aktivní filtr Funkce Self-cleaning s desinfekcí ozonem Kompaktní a moderní design Chladivo R410A Pro provedení Split (1+1) a MultiSplit (2+1, 3+1, 4+1)

18 Technické údaje Tepelná čerpadla Venkovní jednotka RAS-10SAVP-E RAS-13SAVP-E RAS-16SAVP-E Vnitřní jednotka RAS-B10SKVP-E RAS-B13SKVP-E RAS-B16SKVP-E Chladící výkon kw C 2,5 3,5 4,5 Rozsah chladícího výkonu (min max) kw C 0,5 3,5 0,6 4,5 0,8 5,0 Příkon (min norm - max) kw C 0,10 0,49 0,87 0,11 0,85 1,37 0,15 1,35 1,82 EER - koeficient využití energie W/W C 5,10 4,12 3,33 Energetická třída chlazení C A A A Roční spotřeba energie kwh C Topný výkon kw H 3,2 4,2 5,5 Rozsah topného výkonu (min max) kw H 0,6 6,1 0,6 6,9 0,8 8,0 Příkon (min norm - max) kw H 0,12 0,63 1,71 0,12 0,95 2,09 0,15 1,49 2,51 COP topný faktor W/W H 5,08 4,42 3,69 Energetická třída topení H A A A Vnitřní jednotka RAS-B10SKVP-E RAS-B13SKVP-E RAS-B16SKVP-E Vzduchový výkon (h/n) m³/h l/s C 546/ /77 564/ /77 606/ /88 Hladina akustického tlaku (h/n) db(a) C 42/27 43/27 45/29 Hladina akustického výkonu (h/n) db(a) C 57/42 58/42 60/44 Vzduchový výkon (max.) m³/h l/s H 612/ /78 636/ /83 678/ /95 Hladina akustického tlaku (h/n) db(a) H 43/27 44/27 45/29 Hladina akustického výkonu (h/n) db(a) H 58/42 59/42 60/45 Rozměry (V x Š x H) mm Hmotnost kg Venkovní jednotka RAS-10SAVP-E RAS-13SAVP-E RAS-16SAVP-E Vzduchový výkon m³/h l/s Hladina akustického tlaku db(a) C Hladina akustického výkonu db(a) C Operating range C C Hladina akustického tlaku db(a) H Hladina akustického výkonu db(a) H Provozní hodnoty C H Rozměry (V x Š x H) mm Hmotnost kg Typ kompresoru Dvojrotační kompresor Twin Rotary Průměr sání (připojení pertl) mm ( ) 9,52 (3/8) 9,52 (3/8) 12,7 (1/2) Průměr výtlaku (připojení pertl) mm ( ) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) Maximální délka potrubí m Maximální převýšení m Předplnění chladivem do m Napájení V-ph-Hz 220/ / / C = režim chlazení H = režim topení Váš dodavatel zařízení Toshiba Tiskové chyby vyhrazeny. CZ / SKV / 08 AIR-COND Klimaanlagen-Handelsgesellschaft m.b.h., A-8010 Graz, Petersgasse 45,
