Funkce: instalace / údržba

Transkript

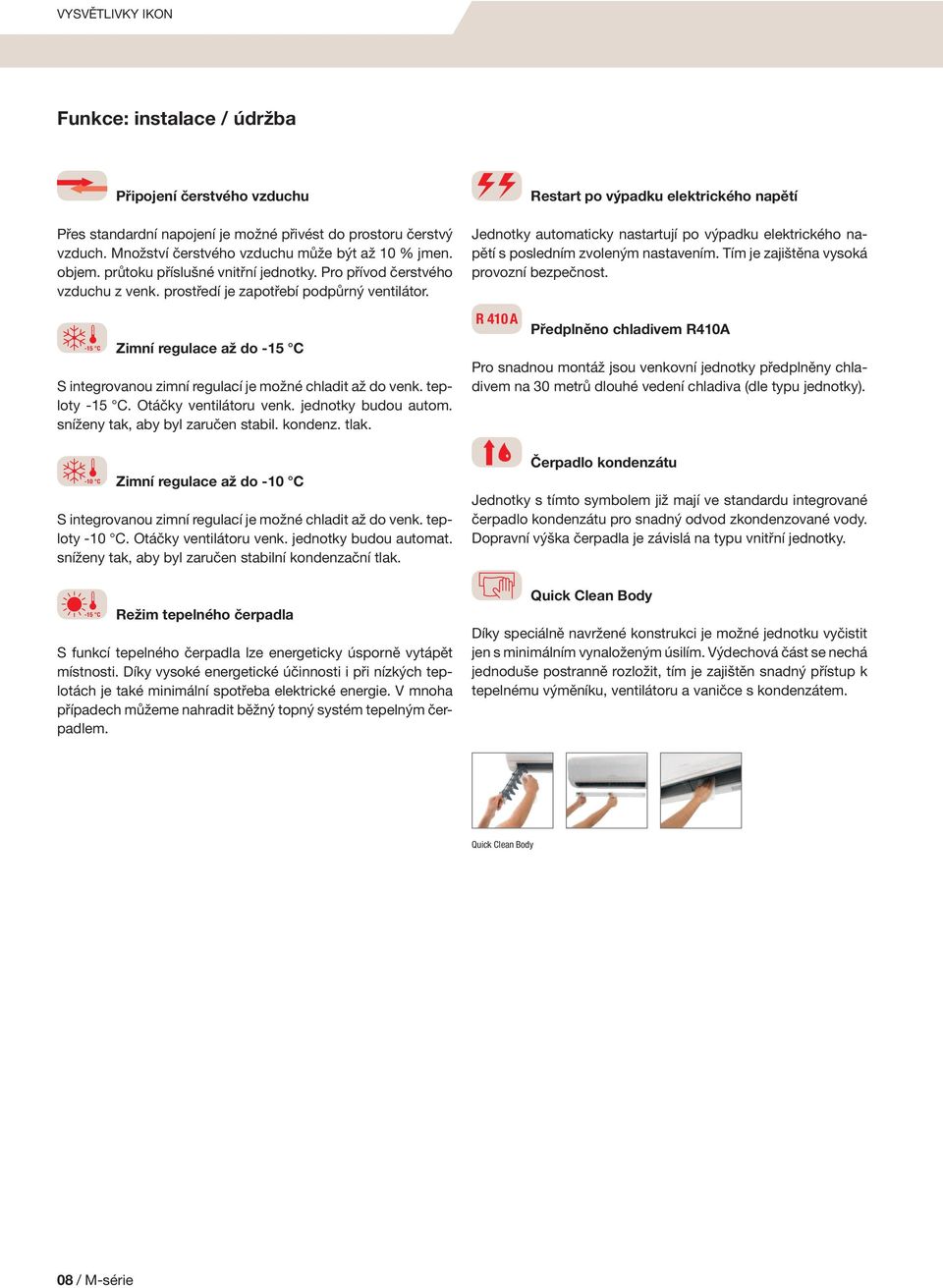

1 Funkce: instalace / údržba Připojení čerstvého vzduchu Auto Restart Restart po výpadku elektrického napětí Přes standardní napojení je možné přivést do prostoru čerstvý vzduch. Množství čerstvého vzduchu může být až % jmen. objem. průtoku příslušné vnitřní jednotky. Pro přívod čerstvého vzduchu z venk. prostředí je zapotřebí podpůrný ventilátor. -15 C Zimní regulace až do -15 C S integrovanou zimní regulací je možné chladit až do venk. teploty -15 C. Otáčky ventilátoru venk. jednotky budou autom. sníženy tak, aby byl zaručen stabil. kondenz. tlak. Jednotky automaticky nastartují po výpadku elektrického napětí s posledním zvoleným nastavením. Tím je zajištěna vysoká provozní bezpečnost. R 4 A Předplněno chladivem R4A Pro snadnou montáž jsou venkovní jednotky předplněny chladivem na 30 metrů dlouhé vedení chladiva (dle typu jednotky). - C Low-temperature Zimní regulace až do - C S integrovanou zimní regulací je možné chladit až do venk. teploty - C. Otáčky ventilátoru venk. jednotky budou automat. sníženy tak, aby byl zaručen stabilní kondenzační tlak. Čerpadlo kondenzátu Jednotky s tímto symbolem již mají ve standardu integrované čerpadlo kondenzátu pro snadný odvod zkondenzované vody. Dopravní čerpadla je závislá na typu vnitřní jednotky. -15 C Low-temperature Režim tepelného čerpadla S funkcí tepelného čerpadla lze energeticky úsporně vytápět místnosti. Díky vysoké energetické účinnosti i při nízkých teplotách je také minimální spotřeba elektrické energie. V mnoha případech můžeme nahradit běžný topný systém tepelným čerpadlem. Quick Clean Body Díky speciálně navržené konstrukci je možné jednotku vyčistit jen s minimálním vynaloženým úsilím. Výdechová část se nechá jednoduše postranně rozložit, tím je zajištěn snadný přístup k tepelnému výměníku, ventilátoru a vaničce s kondenzátem. Quick Clean Body 08 / M-série

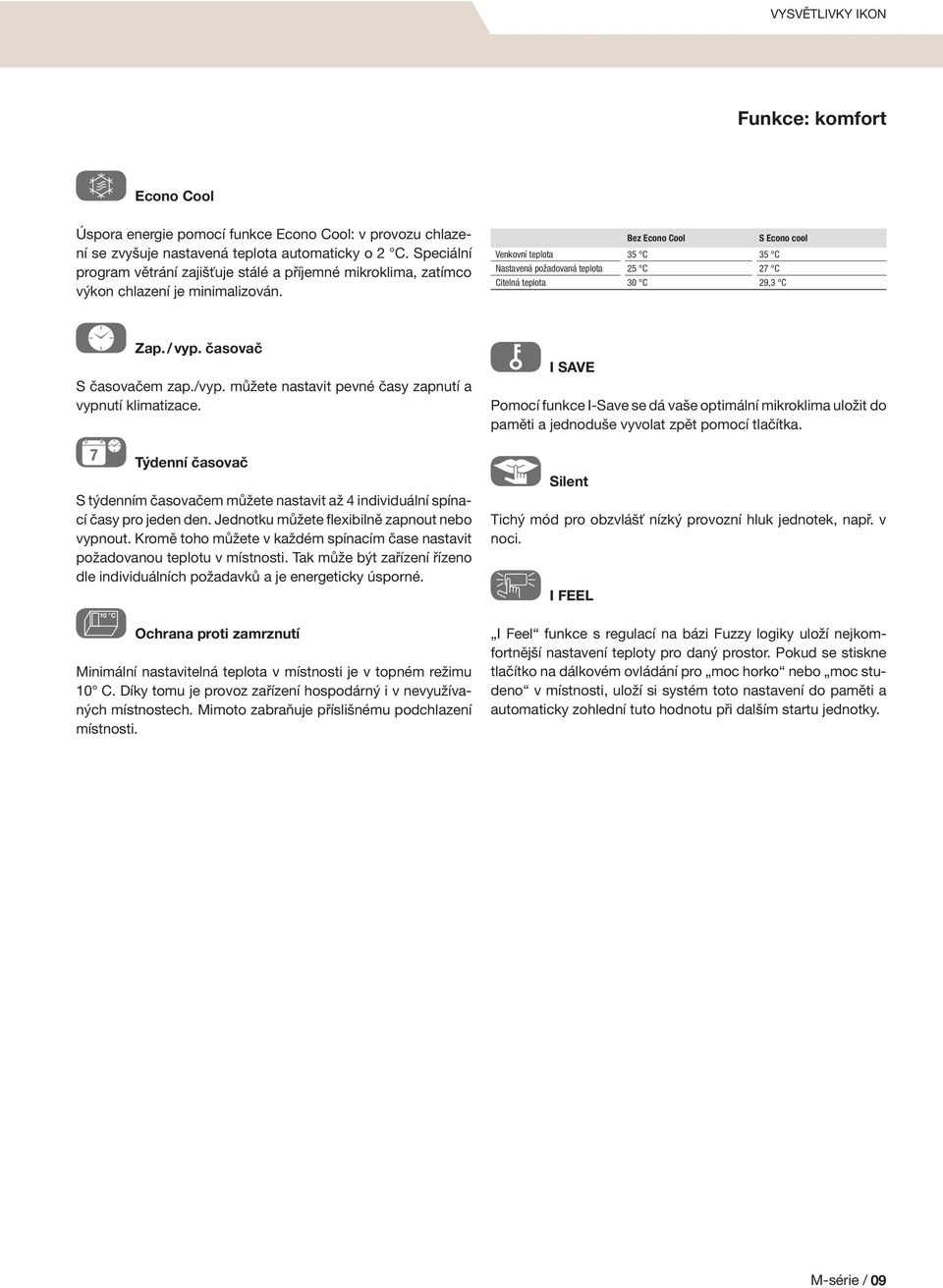

2 Funkce: komfort Econo Cool Econo Cool Úspora energie pomocí funkce Econo Cool: v provozu chlazení se zvyšuje nastavená teplota automaticky o 2 C. Speciální program větrání zajišťuje stálé a příjemné mikroklima, zatímco výkon chlazení je minimalizován. Bez Econo Cool Venkovní teplota 35 C 35 C Nastavená požadovaná teplota 25 C 27 C S Econo cool Citelná teplota 30 C 29,3 C ON/OFF 7 C Zap. / vyp. časovač S časovačem zap./vyp. můžete nastavit pevné časy zapnutí a vypnutí klimatizace. Týdenní časovač S týdenním časovačem můžete nastavit až 4 individuální spínací časy pro jeden den. Jednotku můžete flexibilně zapnout nebo vypnout. Kromě toho můžete v každém spínacím čase nastavit požadovanou teplotu v místnosti. Tak může být zařízení řízeno dle individuálních požadavků a je energeticky úsporné. Ochrana proti zamrznutí Minimální nastavitelná teplota v místnosti je v topném režimu C. Díky tomu je provoz zařízení hospodárný i v nevyužívaných místnostech. Mimoto zabraňuje příslišnému podchlazení místnosti. I SAVE Pomocí funkce I-Save se dá vaše optimální mikroklima uložit do paměti a jednoduše vyvolat zpět pomocí tlačítka. Silent Tichý mód pro obzvlášť nízký provozní hluk jednotek, např. v noci. I FEEL I Feel funkce s regulací na bázi Fuzzy logiky uloží nejkomfortnější nastavení teploty pro daný prostor. Pokud se stiskne tlačítko na dálkovém ovládání pro moc horko nebo moc studeno v místnosti, uloží si systém toto nastavení do paměti a automaticky zohlední tuto hodnotu při dalším startu jednotky. M-série / 09

3 Funkce: kvalita vzduchu Vertikální kývání žaluzie Catechin Katechinový filtr Vzduchová žaluzie se pohybuje sem a tam a stará se o to, aby všechny oblasti místnosti byly zásobeny klimatizovaným vzduchem. Wide & Long Spot airflow (5 patterns) Area specific Horizontální kývání žaluzie S funkcí horizontálního kývání žaluzie se dosáhne optimálního rozdělení vzduchu v místnosti. Vzduchová žaluzie se pohybuje sem a tam a stará se o to, aby všechny oblasti místnosti byly zásobeny klimatizovaným vzduchem. Wide & Long Jednotky disponují obzvlášť dlouhým dosahem proudu vzduchu a to až 12 m. Díky tomu můžete klimatizovat i rozlehlé místnosti. Vertikální výdech vzduchu se dá nastavit v sedmi různých směrech. Full airflow Katechinový povlak těchto filtrů se vyznačuje velmi vysokým účinkem neutralizace okolních pachů. Nepříjemné pachy v okolním vzduchu jsou tak velmi efektivně odstraněny. Filtr působí antibakteriálně a ničí viry obsažené ve vzduchu. AUTO Anti-allergy Automatická regulace ventilátoru Automatická regulace ventilátoru zajištuje optimální množství vzduchu v závislosti na požadovaném chladicím / topném výkonu. Krátce po spuštění jednotky, kdy je potřeba nejvyšší výkon, bude jednotka automaticky přepnuta do vysokého stupně otáček ventilátoru. Jakmile se však bude teplota v místnosti blížit nastavené hodnotě, jednotka automaticky sníží stupeň otáček ventilátoru. Antialergenní enzymový filtr Jedinečné antialergenní enzymové filtry mají velmi vysoký stupeň odlučivosti. Malé částečky o velikosti 0,01 mikronu jsou tak snadno zachyceny. Navíc jsou filtry potaženy enzymem, který zničí většinu alergenů. Tyto filtry jsou velkým přínosem pro udržení zdravého a čistého vzduchu v interiéru. Antialergenní enzymový filtr Plasma-Duo Plasma-Duo filtr Nástěnná jednotka Deluxe MSZ-FD disponuje moderní technologií filtru Plasma Duo. S touto jedinečnou technologií je dosaženo velmi účinného čištění vzduchu a neutralizace zápachu. Čištění vzduchu pomocí plazmového enzymového filtru Pomocí plasmové ionizace a elektrostaticky nabitého filtru jsou i malé částečky, jako například pyl, bakterie a jiné alergeny účinně zachyceny. Nano Nano Platinum filtr Nová generace vzduchových filtrů přichází s novou technologií Nano-Platinum. Díky speciálnímu povrchu je dosahováno extrémně vysokého čistění vzduchu. Pachy, bakterie a alergeny jsou efektivně odstraněny. Také po umytí filtrů zůstává jejich odlučovací schopnost zcela zachována. Neutralizace zápachu pomocí plazmového protizápachového filtru Plasma filtr proti zápachu disponuje funkční plochou cca 300 m 2. Díky této unikátní vlastnosti filtru jsou efektivně odstraněny zápachy z okolního vzduchu. Nano Platinum filtr / M-série

4 SLZ SLZ-KA25-50VAL SUZ-KA25-35VA SUZ-KA50VA 4-cestné kazetové jednotky Split Inverter / Eurorastr / chlazení nebo topení ErP Ecodesign Certified Quality SLZ - 4-cestné kazetové jednotky, chlazení / topení Označení vnitřní jednotky SLZ-KA25VAL SLZ-KA35VAL SLZ-KA50VAL Dekorační panel SLP-2ALW SLP-2ALW SLP-2ALW Chladicí výkon (kw) 2,5 (0,9 3,2) 3,5 (1,0 3,9) 4, (1,1 5,2) Topný výkon (kw) 3,2 (0,9 4,5) 4,0 (0,9 5,0) 5,0 (0,9,5) EER chlazení 3,8 3,30 3,01 COP topení 3,7 3,4 3,23 Energetická třída chlazení/topení A / A A / A B / C Objemový průtok vzduchu v chladicím režimu (m 3 /h) Hladina akustického tlaku db(a) nízký střední vysoký nízký vysoký Hmotnost (s panelem) (kg) 1,5 (19,5) 1,5 (19,5) 1,5 (19,5) Rozměry (mm)* Rozměry (panelu) (mm)** Zdroj napětí (V, fáze, Hz) 2 240, 1, , 1, , 1, 50 Provozní el. proud (A) 0,4 0, 0, SUZ - invertorové jednotky, chlazení / topení Označení venkovní jednotky SUZ-KA25VA SUZ-KA35VA SUZ-KA50VA Příkon včetně vnitřní jednotky (kw) chlazení topení 0,8 0,85 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 4 / 4 47 / / 55 Rozměry (mm) Hmotnost (kg) Celková délka vedení (m) 30 Max. výškový rozdíl (m) Množství chladiva (kg)*** 0,9 1,05 1, Průměr připojení chladiva Ø (mm) kap. plyn Zdroj napětí (V, fáze, Hz) 2 240, 1, , 1, , 1, 50 Provozní el. proud (A) 3,5 4,9 8,0 Doporučená velikost jištění (A) 1 1,0 1,13 1,53 1, * Minimální požadovaná montážní. ** Viditelná dekoračního panelu. *** Předplněno chladivem pro délku vedení 7 m, větší délky viz strana 42. Hladina akustického tlaku měřená ve vzdálenosti 1,5 m od středu vnitřní jednotky v režimu chlazení. 30 /M-série

5 SLZ mm mm Rozměry ve formátu Eurorastru Formát jednotky dle Eurorastru usnadňuje její umístění do podhledů tvořených z těchto rastrů. Požadovaná montážní je pouze mm. Příslušenství Typové označení Popis Množství PAR-21MAA Dálkové ovládání ve standardu 1 PAR-30MAA Kabelové dálkové ovládání Deluxe 1 PAC-SH29TC-E Konektor pro dálkové ovládání 1 PAR-30MAA Rozměry SLZ - 4-cestné kazetové jednotky, chlazení / topení SLZ-KA25 50VA 15~37 57~ Ceiling hole 15~37 Fresh-air intake 4 pitch pitch ~37 57~ Ceiling hole 15~ Wiring entry Refrigerent pipe (gas) Refrigerent pipe (liquid) ~58 lower edge 17 2 Terminal block (Wired remote controller) 230 Grille Terminal block Ceiling surface Drain pipe M or 3/8 (purchace locally) SUZ - invertorové jednotky, chlazení / topení SUZ-KA25 35VA Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation 304~ holes X21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) SUZ-KA50VA Service panel Liquid refrigerant pipe joint Refrigerant pipe(flared) Drain holes Air out Gas refrigerant pipe joint Refrigerant pipe(flared) M-série / 31
