1 INSPIRATION 20/28 stehový INDEPENDENCE INSPIRATION Návod k obsluze šicího stroje 1

2 Registrovaná ochranná značka Singer Company Limited. Copyright 2005 Singer Sewing Machine Co., Ltd. Všechny práva vyhrazené na celém světě. Obsah Bezpečnostní upozornění... 5 Poznejte váš šicí stroj... 7 Příslušenství šicího stroje... 8 Seznámení se strojem Připojení stroje Příprava stroje Začínáme šít Aplikace šití Údržba

3 BLAHOPŘEJEME VÁM K nákupu nového šicího stroje SINGER, jenž Vám v budoucnosti ulehčí šití nebo domácí opravy. S tímto strojem SINGER máte ty nejlepší předpoklady k objevení a rozvinutí svých tvořivých schopností pro sebe i ve prospěch své rodiny. Brzy zjistíte, že pracujete s mimořádně praktickým šicím strojem a že stroj SINGER nabízí všechny možné technické výhody. Pro bezporuchový provoz šicího stroje SINGER dodržujte, prosíme, následující pokyny: Ručním kolečkem na pravé straně stroje otáčejte jen proti směru otáčení hodinových ručiček Před zahájením práce a po jejím skončení zvedněte páčku pro zvedání patky od horní úvratě Při zahájení šití přidržte konce obou nití za patkou než ušijete několik prvních stehů Používejte výhradně jehly SINGER ve správném typu a rozměru pro materiál, který právě šijete. Jehla nesmí být tupá, ohnutá nebo jinak poškozená Používejte kvalitní nitě, které se netřepí a nejsou navazované uzlíky Pravidelně čistěte podávací ústrojí a pouzdro cívky Výrobce si vyhrazuje právo změnit některé části, jejich velikost, příslušenství a technologický proces výroby bez předchozího upozornění. Přejeme Vám mnoho příjemných hodin strávených tvůrčí prací se šicí strojem SINGeR Pro evropská území: Tento šicí stroj Singer byl testován podle evropských norem a splňuje požadavky s ohledem na elektrické bezpečnostní rádiové interference a elektromagnetickou imunitu. Souhlas je zaznamenán značkou. Podle následujícího obrázku najdete na Vašem šicím stroji umístění sériového čísla. Vážený zákazníku: Doporučujeme Vám zaznamenat si pro pozdější reference sériové číslo Vašeho šicího stroje do určeného prostoru (dole). OBAL VÝROBKU. Byly splněny povinnosti vyplývající ze zákona č. 477/2001 Sb., o obalech, včetně uhrazení finančního příspěvku organizaci zajišťující využití obalového odpadu. Doporučujeme uschovat po dobu záruky obal výrobku včetně výplní, pro možnost bezpečného přepravení do servisního střediska. ODLOŽTE NA MÍSTO URČENÉ OBCÍ K UKLÁDÁNÍ ODPADU! ELEKTROODPAD Byly splněny povinnosti vyplývající ze zákona č. 185/2001 Sb., o odpadech včetně uhrazení finančního příspěvku organizaci zajišťující recyklaci. ODLOŽTE NA MÍSTA K TOMU URČENÁ, NEODSTRAŇUJTE SPOLU SE SMĚSNÝM KOMUNÁLNÍM ODPADEM. Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivníhosystému RETELA. 3

4 SEZNAM ZNAČKOVÝCH OPRAVEN SINGER SINGER SERVIS Milady Horákové Praha 7 tel.: servis@singer.cz Miroslav JELÍNEK Branky Brno tel.: František Zetek Alšova Žatec tel.: Petr Stefanski Výškovická Ostrava tel.: Petr Stavárek Dolní Frenštát pod Radhoštem tel.: Miloslav Žižka Hořická Hradec Králové tel.: Jan Šilpoch, I+M Hlavanova Plzeň tel.: Zdeněk Vorlický Šatovská Znojmo tel.:

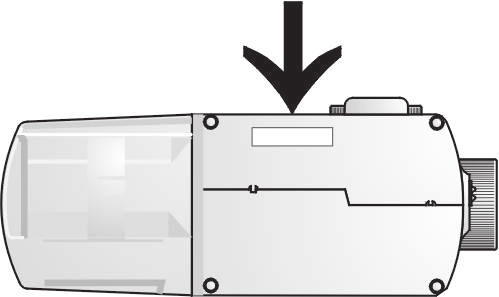

5 Bezpečnostní upozornění 1 Zkontrolujte napětí. 110 V anebo 220V Pro použití v domácnosti. Pro Evropu: Tento šicí stroj byl testován podle Evropských norem a vyhovuje požadavkům o elektrické bezpečnosti, rádiovém rušení a elektromagnetické odolnosti. Shoda je potvrzena symbolem. Viz ilustraci o umístění sériového čísla na vašem stroji. Vážený zákazník: Doporučujme, aby jste si pro případ v budoucnu zapsali sériové číslo vašeho šicího stroje na níže uvedené místo (dolů). 5

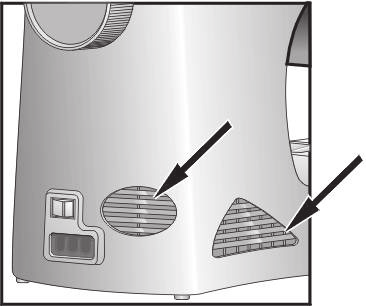

6 1Bezpečnostní upozornění NEPOUŽÍVEJTE STROJ Odpojte při údržbě Zařízení je určeno pro použití dětmi nebo chorými osobami bez dozoru. Nezakrývejte větrací otvory. 6

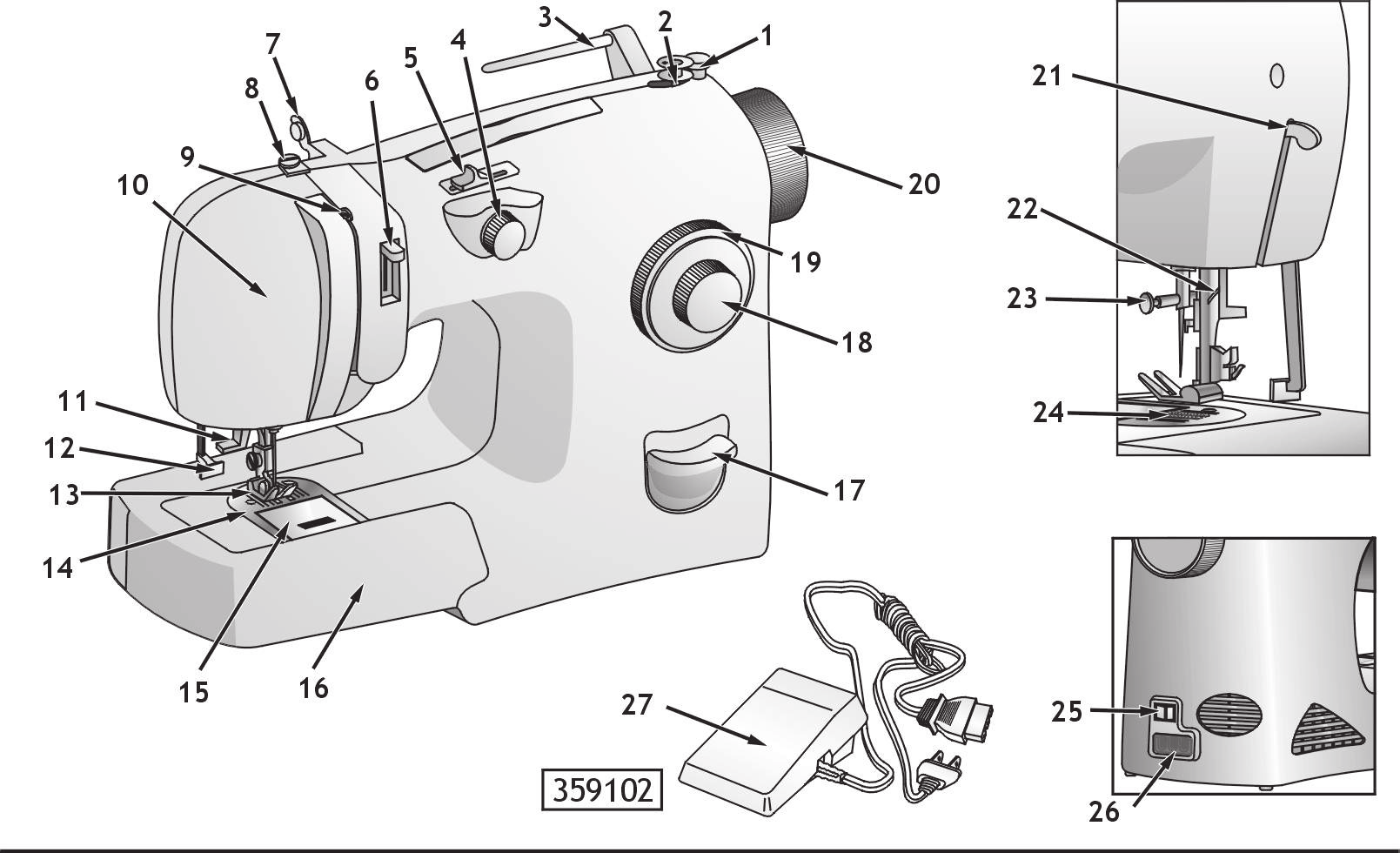

7 Poznejte váš šicí stroj 2 1. Vymezovač navíječe cívky 2. Navíječ cívky 3. Horizontální kolík nitě 4. Volič šířky stehu 5. Volič pozice jehly 6. Páčka ovládání napnutí nitě 7. Vodič nitě 8. Napínač navíječe cívky 9. Niťová páka 10. Přední kryt 11. Automatický navlékač nitě 12. Páčka ovládání patky knoflíkové dírky 13. Přítlačná patka 14. Stehová deska 15. Průhledný kryt cívky (krycí deska) 16. Násuvná deska volného ramene 17. Tlačítko zpětného šití 18. Volič vzoru stehu 19. Volič délky stehu 20. Ruční kolo 21. Páčka přítlačné patky 22. Odřez nitě 23. Svorka jehly 24. Podávač 25. Spínač motoru a světla 26. Konektor síťové šňůry 27. Nožní ovládání 7

8 2Příslušenství šicího stroje Příslušenství Přítlačná patka šití knoflíků Přítlačná patka knoflíkové dírky Přítlačná patka na slepý steh Patka na šití zipu Držák cívky (velký) Držák cívky (malý) Balíček jehel Cívky (3 kusy) Štětec na čištění Šroubovák Dvojitá jehla 8879 Plstěný kroužek pro cívku Kolík cívky Vodítko látky 8

9 Poznejte Váš šicí stroj 2 Voliče Ovládač šířky stehu Volič pozice jehly Volič délky stehu Volič napnutí nitě Volič vzoru Tlačítko zpětného šití Dekorativní a pružné stehy (20 a 28 stehové stoje) Vzor Délka stehu Patka Aplikace Přímý steh Přímý strečový steh Steh cik-cak Ric Racový steh Slepý steh Skloněný lemovací steh Volné nastavení Volné nastavení 1,5 2,5 Základní Základní Obecné šití Přímý spoj, který se krčí Strečový a vyšívání Pevné obecné šití Dokončení délky Svetry a plavky Multi cik-cak steh Plástový steh 1,0 2,0 Zpevňování, opravy Ozdobné, dekorativní Lemovací steh Lemovací strečový steh 1,0 2,0 pro úplety a strečové tkaniny Spojovací a překrývací Oblý steh Horský steh 0,0 1,0 Ornamentální okraje Lemování a ornamentální okraje Domino steh Korunkový steh 0,0 1,0 Dekorativní šití Okrajová dekorace Hradbový steh Šípkový steh 1,0 2,0 Okraje a řasení Klasický dekorativní Svazkový steh Trnový steh 1,0 2,0 Plavky Plochý pevný Vroubkovaný steh Čipkový steh 0,5 1,5 Výborně formuje Ornamentální okraje 9

10 2Seznámení se strojem Dekorativní a pružné stehy (20 a 28 stehové stoje) Vzor Délka stehu Patka Aplikace Pyramidový steh Základní 1,0 2,0 Borovicový steh Pódiový steh 0,5 1,5 Akrobatický steh Hradbový steh II 1,0 2,0 Turecký steh Obecné šití Přímý spoj, který se krčí Dekorativní šití Dekorativní strečové šití Dekorativní Dekorativní strečové šití Multi lemovací steh Plachtový steh 1,0 2,0 Dekorativní lem Dekorativní šití 3Připojení stroje Zapnutí Vypnutí Ovládání nohou Rychlost 10

11 4Příprava stroje Výměna jehel 11

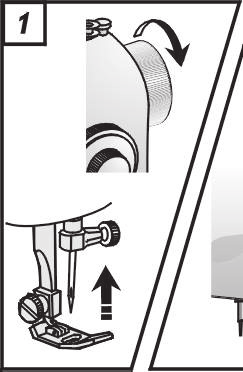

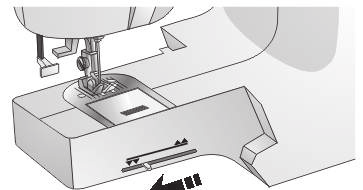

12 4 Příprava stroje Výměna přítlačné patky Výměna přítlačné patky s vidličkou Sejmutí Nasazení Nástavná deska volného ramene Aplikace 12

13 Příprava stroje 4 Navinutí cívky Vyjmutí a vložení cívky 13

14 4Příprava stroje Navlékání nitě do stroje Použití automatického navlékače 14

15 Příprava stroje 4 Vytažení spodní nitě Tabulka materiálů, nití a jehel Používejte pouze originální Singer jehly. Nepoužívejte: křivé jehly, nitě s obsahem kovu. Nešijte: voděodolné tkaniny nebo s obsahem kovu. Tkanina (podle hmotnosti) Lehká Středně lehká Středně těžká Úplet Batist Šifon Krep Hedváb Len Perkál Piqué Mušelín Samet Mikro-vlákno Gabardén Tvíd Plátno Duck Denim Gingham Jednoduchý úplet Dvojitý úplet Džerzej Trikot * Nedoporučujeme pro strečové oděvy. Nit Polyester s bavlnou nebo 100% polyester nebo mercerová #60* Polyester s bavlnou nebo 100% polyester nebo mercerová #50* Polyester s bavlnou nebo 100% polyester nebo mercerová #40* Polyester s bavlnou nebo 100% polyester nebo nylón Typ Jehly Velikost / / /100 S kuličkou 11/80 14/90 16/100 18/110 15

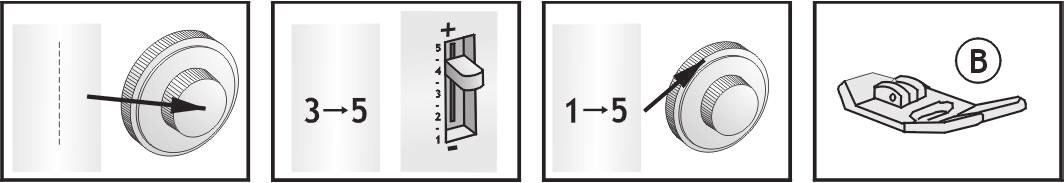

16 4Příprava stroje Seřízení napnutí horní nitě Přímý steh Cik-cak Napětí Vyvážené napětí nitě Slabé napětí nitě Oprava Silné napětí nitě Oprava 5Začínáme šít Netlačte ani netahejte tkaninu během šití. Udržujte ruce v bezpečné vzdálenosti. 16

17 Začínáme šít 5 Šití Zastaveni Aplikace šití 6 Přímý steh 17

18 6Aplikace šití Sešívání Cik-cak Cik-cak - 1,5 mm Cik-cak - 4,0 mm Cik-cak - 3,0 mm Cik-cak - 5,0 mm Cik-cak - 6,0 mm Slepý steh 18

19 Aplikace šití 6 Obšívání Multi cik-cak steh Všívání zipu 19

20 6Aplikace šití Knoflíková dírka Nacvičte si to na kousku látky. Použijte tuto látku na vycentrování knoflíkové dírky. Naznačte si na látce. Vložte požadovaný knoflík jemně Vycentrování knoflíkové dírky Dobře vycentrovaná knoflíková dírka Velmi otevřená Standardní hustota Velmi uzavřená Standardní hustota 20

21 Aplikace šití 6 Lemování 1 2 Nabírání Oprava, látání 21

22 6Aplikace šití Monogramy Vyšívání Aplikace 22

23 Údržba 7 Čištění stroje Neposouvejte desku chapače (A). 23

24 7 Údržba Vyjmutí krytu cívky Založení A pod podávačem B pod deskou chapače Olejování Naolejujte pohyblivé části. 24

25 Údržba 7 Seznam poruch a řešení Jehla se nehýbe Jehla se hýbe, ale není vytvořen steh Jehly se lámou Problémy s navíjením cívky Spodní nit se trhá Horní nit se trhá Vynechané stehy Látka se nehýbe správně pod přítlační patkou. Je stroj připojen k elektrické síti? Je zapnuté napájení a světlo? Je připojen pedál ovládání rychlosti? Je kolík navíječe cívky zatlačený vpravo? Není poškozená jehla? Je jehla pevně vložená do úpinky jehly? Jsou cívky a jehla správně navlečeny? Je cívka vložena správně v obalu cívky? Je jehla správné velikosti pro danou tkaninu? Je jehla plně vložena do držáku jehly? Jsou ovladače správně nastaveny? Je příslušenství správné pro šití? Odvíjí se nit volně z cívky? Je kolík navíječe cívky zatlačen vpravo? Je nit navlečena pevně na začátku navíjení? Je nit zachycena v otvoru na cívce? Je cívka správně navinuta? Je cívka správně vložena v obalu cívky? Je stroj správně navlečen? Otáčí se nit volně z cívky? Není horní napětí velmi pevné? Je obal cívky správně vložen? Je okraj cívky bez zářezů? Je stroj správně navlečen? Je látka pevně přitlačená? Je založen správný typ a velikost nitě pro danou látku? Je nit rovná? Je přítlační patka připevněná ke stroji? Není přítlačná patka sklopená? Je nastavená správná délka stehu? 25

26 Záruční list Na výrobek - šicí stroj - se poskytne kupujícímu záruka po dobu 24 měsíců ode dne prodeje. ZÁRUKA 5 LET je společností SINGER poskytována na veškeré výrobní závady. Bezplatnou opravu v záruční době provede po předložení správně a úplně vyplněného záručního listu odborná opravna servisní sítě, jejíž adresu uvede prodejce v záručním listě. Záruka se vztahuje na smluvený účel užívání, jímž je určení výrobku výhradně pro užití v domácnosti, nikoliv pro profesionální provoz. Záruka se nevztahuje na vady způsobené nepřiměřeným zacházením s výrobkem, používáním výrobku v nesouladu s návodem na obsluhu či provedením neodborných zásahům na výrobku kupujícím nebo jinou neoprávněnou osobou; záruka se rovněž nevztahuje na ty části stroje, jejichž posláním je sebezničením zabránit zničení či poškození výrobku v důsledku jeho nepřiměřeného namáhání, jakož i na ty části, které podléhají rychlému a obvyklému opotřebení. Poskytnutím záruky nejsou dotčena práva kupujícího. Jméno, adresa a telefon kupujícího Adresa a podpis prodejce Výrobní číslo Datum prodeje Záruční a pozáruční opravna: M.Horákové 42, Praha 7 tel.: servis@singer.cz
