1 KTLÓG PLYNOVÝCH VZPIER DODNIE DO 48 HODÍN

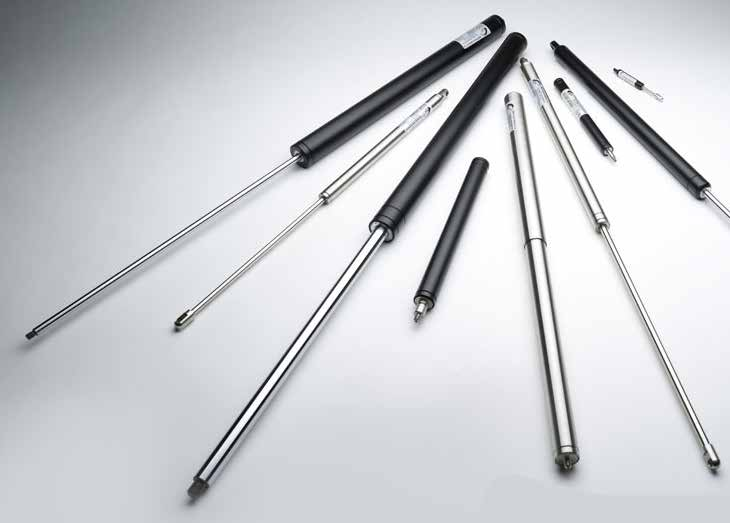

2 CHRKTERISTIK PLYNOVÝCH VZPIER Plynová vzpera je viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia pracujúca ako plynová pružina s tlmiacim účinkom na základe stlačeného plynu (dusík) a náplni oleja. Napomáha resp. uľahčuje otváranie a zatváranie, vysúvanie alebo zasúvanie a zároveň aretáciu v krajnej polohe na to vhodných, prispôsobených, pohyblivých častí rôznych zariadení. Plynové vzpery sa používajú pri manipulácii s telesami, ako: zdvíhanie, spúšťanie, striedanie zdvihu a spúšťania, na vytvorenie sily pôsobiacej proti pohybu telies v rámci jedného pohybu medzi dvoma presne určenými koncovými bodmi a to kontrolovanou rýchlosťou. Využitia plynových vzpier sú početné a mnohostranné. Možnosť použitia je všestranná v strojárskom priemysle, v potravinárskom priemysle, stavebníctve, v nábytkárskom priemysle, v poľnohospodárstve, v údržbe, ale aj v súkromnom sektore pri rôznych úpravách a opravách. Plynové vzpery sú sortiment, ktorý sa vyskytuje prakticky v každom odvetví priemyslu, ale aj v domácnostiach. Výhoda použitia plynovej vzpery spočíva v jej vysokej životnosti, bezporuchovej a bezúdržbovej prevádzke a vysokej spoľahlivosti i pri extrémnych klimatických zmenách teploty. Plynové vzpery sa vyrábajú s priemerom piestu 6 mm, 8 mm, mm alebo 14 mm, čo závisí od tlaku, ktorým má daná vzpera disponovať, t.j. vzperu s menším priemerom piestu je možné tlakovať na nižšiu hodnotu tlaku ako vzperu s väčším priemerom piestu. Vzpery s rôznymi priemermi piestu sa ešte rozlišujú rôznymi dĺžkami a rôznymi zdvihmi. Pri špecifických požiadavkách zákazníka je po konzultácii s výrobcom možné vyrobiť vzperu neštandardných rozmerov alebo z neštandardného materiálu. Rozmerové a tlakové vlastnosti: Všetky rozmery sú udávané v milimetroch /mm/, hodnoty tlaku a sily sú udávané v Newtonoch /N/. Údaje o teplote sú udávané v Celziových stupňoch / C/ Montážne podmienky: Plynové vzpery sa montujú obyčajne piestom nadol pri dodržaní minimálneho sklonu 15.Vodorovnú montáž a montáž piestom nahor je potrebné vopred konzultovať. Plynové vzpery nesmú byť vystavené bočnému tlaku. Pri plynových vzperách s navarenými okami je potrebné na oske nechať vôľu 0,3 až 0,5 mm čo sa týka jej priemeru a vôľu 0,5 1 mm po oboch stranách oka. Je potrebné vyhnúť sa objednávaniu plynových vzpier naplnených maximálnym dovoleným tabuľkovým tlakom. Pri lakovaní je potrebné dokonale chrániť piest plynovej vzpery. V žiadnom prípade nepoužívajte pri čistení piestu rozpúšťadlá. Upozornenia pre montáž plynových vzpier: Ochraňujte piest pred pôsobením rozličných rázov a pred rozstrekom pri oblúkovom zváraní, pred iskrami vznikajúcimi pri brúsení, pred rozstrekom farby pri povrchovej úprave. Nikdy neupínajte piest do zveráka, ani do klieští bez použitia bezpečnostných čeľustí z olova, hliníka, alebo medi. Podmienky použitia: Počet zdvihov za minútu: max. 5. Pri väčšom počte zdvihov sa na nás obráťte telefonicky alebo mailom. Doba zachovania pôvodných vlastností: priemerne cyklov. Strata technických parametrov po tejto hranici zaťaženia: max 15%. Prevádzková teplota: -30 až +80 C. Pomerná teplota: 20 C, odchýlka výsuvnej sily v závislosti od teploty: 1% na 3 C Príklad pre výsuvnú silu F1 v hodnote 500 N: pri 35 C +5 % = 5 N pri -16 C -12 % = 440 N Skladovacie podmienky pred použitím plynovej vzpery: Pri dobe skladovania maximálne 3 mesiace môžu byť plynové vzpery skladované vo vodorovnej polohe a to v uzatvorenej miestnosti pri izbovej teplote. Pri dlhšej skladovacej dobe a v krajinách s teplým podnebím musia byť plynové vzpery skladované vo zvislej polohe, piestom smerom nadol. Záruka: jednoročná záruka od dátumu naplnenia plynovej vzpery. Príklad: 01/2007 = 1. kalendárny týždeň 2008, aby mohla byť uznaná záruka napr. po farebnej povrchovej úprave, musí byť štítok s dátumom plnenia čitateľný. Zneškodnenie plynových vzpier: Plynové vzpery sa tlakujú tlakom od 20 do 0 bar. Pred ich zneškodnením musia ale zostať bez tlaku. Pre vašu vlastnú bezpečnosť vás chceme požiadať, aby ste postupovali nasledovne: zľahka upevnite plynovú vzperu do zveráka, odpíľte piestnicu vo vzdialenosti mm od jej okraja. Pritom musíte dodržať nasledovné odporučenia: pri práci použite ochranné okuliare použite ručnú pílu cez pílový list prehoďte pracovnú utierku s pílením prestaňte, keď sa ozve zvuk charakteristický pre vyrovnanie tlakov vypustenie plynu z plynovej vzpery je ukončené vtedy, keď môžete rukou voľne pohybovať piestom Tolerancia pri tlakovaní plynových vzpier: Pri každom tlakovaní plynovej vzpery je v závislosti od výšky jej tlaku prípustná nasledovná tolerancia: Pri tlakovani od 50 0N = povolená tolerancia 20N Pri tlakovani od 0 750N = povolená tolerancia 30N Pri tlakovani od N = povolená tolerancia 40N Druhy plynových vzpier v našom sortimente: Tlačné plynové vzpery Ťažné plynové vzpery Blokovacie plynové vzpery Vzpery v antikorovom prevedení Široké portfólio závitových ukončení Konzoly pre uchytenie plynových vzpier Spoľahlivé a rýchle doručenie Našim zákazníkom doručujeme výrobky načas a v najvyššej kvalite. 2

3 ŤŽNÉ PLYNOVÉ VZPERY Ťažné plynové vzpery majú špeciálnu konštrukciu, ktorá spôsobuje, že piestna tyč je vtiahnutá v tele vzpery, čo je aj východzia poloha piestnej tyče pri tomto druhu vzpier. Na vytiahnutie piestnej tyče z tela vzpery je nutné vynaložiť silu zodpovedajúcu natlakovaniu ťažnej plynovej vzpery. Tento druh vzpier sa používa na otváranie alebo zatváranie rôznych typov poklopov, na dvíhanie bremien a to najmä tam, kde nie je možné použiť tlačné plynové vzpery. Ťažné plynové vzpery ponúkame v siedmych rôznych dĺžkových vyhotoveniach, ktoré tlakujeme podľa požiadaviek zákazníka v rozmedzí 0N N. Piestna tyč je vyrobená z ocele C35 a telo valca vyrobené z ocele ST34 2-BK. ventil Ø Ø C = zdvih E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST T F1 V ST T F1 V ST T F1 V ST T F1 V ST T F1 V ST T F1 V ST T F1 V KONŠTRUKČNÁ SCHÉM ŤŽNEJ PLYNOVEJ VZPERY Závit Piestna tyč Tryska Dusík Valec Vŕtanie Ventil Doraz Tesnenie Piest Tesnenie 3

4 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU 6 mm UKONČENÉ ZÁVITOM Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené závitom, ku ktorým je k dispozícii široké portfólio koncoviek. Koncovky pre tento typ vzpier nájdete v rôznych materiálových vyhotoveniach na strane 8 a 9. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø 6 Ø 15 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 020+F1 V+D ST 040+F1 V+D ST 060+F1 V+D ST 080+F1 V+D ST 0+F1 V+D6E ST 0+F1 V+D ST 120+F1 V+D ST 150+F1 V+D6 Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 6mm, ukončenú závitom, zdvihom C=0mm a so silou F1=200N vzpera bude mať objednávacie číslo ST0 200 V D6. KONŠTRUKČNÁ SCHÉM TLČNEJ PLYNOVEJ VZPERY Vodítko Doraz Piest Olej Dusík Piestna tyč Tesnenie Piestnica 4

5 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU 6 mm S NVRENÝMI OKMI Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené navarenými okami s priemerom oka 6,5mm a hrúbkou oka 3mm. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø 6 Ø 15 3 Ø 6,5 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 020+F1+D ST 040+F1+D ST 060+F1+D ST 080+F1+D ST 0+F1+D ST 120+F1+D ST 150+F1+D6 Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 6mm, s navarenými okami, zdvihom C=0mm a so silou F1=200N vzpera bude mať objednávacie číslo ST0 200 D6. 5

6 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU 8 mm UKONČENÉ ZÁVITOM Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené závitom, ku ktorým je k dispozícii široké portfólio koncoviek. Koncovky pre tento typ vzpier nájdete v rôznych materiálových vyhotoveniach na strane 8 a 9. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø 8 Ø 18 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 060+F1 V+D ST 070+F1 V+D ST 080+F1 V+D ST 089+F1 V+D ST 090+F1 V+D ST 0+F1 V+D ST 120+F1 V+D ST 140+F1 V+D ST 160+F1 V+D ST 180+F1 V+D ST 200+F1 V+D ST 220+F1 V+D ST 0+F1 V+D ST 0+F1 V+D8E ST 300+F1 V+D8 Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 8mm, ukončenú závitom, zdvihom C=0mm a so silou F1=500N vzpera bude mať objednávacie číslo ST0 500 V D8. 6

7 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU 8 mm S NVRENÝMI OKMI Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené navarenými okami s priemerom oka 8,1 mm a hrúbkou oka 5mm. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø 8 Ø Ø 8,1 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 040+F1+D8E ST 060+F1+D ST 072+F1+D ST 080+F1+D ST 090+F1+D ST 0+F1+D ST 120+F1+D ST 140+F1+D ST 150+F1+D ST 160+F1+D ST 180+F1+D ST 200+F1+D ST 200+F1+D8E ST 220+F1+D ST 0+F1+D ST 0+F1+D8E600 Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 6mm, s navarenými okami, zdvihom C=0mm a so silou F1=500N vzpera bude mať objednávacie číslo ST0 500 D8. 7

8 KONCOVKY PRE PLYNOVÉ VZPERY S UKONČENÍM POUŽITE N PLYNOVÉ VZPERY S PRIEMEROM PIESTU 6 mm 8 mm Ø Ø REF PLSTIC REF ST REF 72421C-E REF 72421T PLSTIC REF REF REF REF REF Ø 30 Ø 8 22 Ø M5 REF E REF REF PLSTIC 8

9 KONCOVKY PRE PLYNOVÉ VZPERY S UKONČENÍM POUŽITE N PLYNOVÉ VZPERY S PRIEMEROM PIESTU 6 mm 8 mm Ø Ø 14, REF PLSTIC REF REF HG CH REF HG CH- 8,5 16,5 REF ZMCK ZMCK , , REF ST 04 Ø 6,1 Ø 16 REF 928 PLSTIC 8, ,1 5 REF ST 05 8, ,5 REF 921 PLSTIC 8 17,5 REF 922 PLSTIC REF LIMINIUM 9

10 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU mm UKONČENÉ ZÁVITOM Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené závitom ku ktorým je k dispozícii široké portfólio koncoviek. Koncovky pre tento typ vzpier nájdete v rôznych materiálových vyhotoveniach na strane, 14 a 15. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø Ø 21 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 060+F1 V+D ST 0+F1 V+D ST 150+F1 V+D ST 150+F1 V+DE ST 200+F1 V+D ST 0+F1 V+D ST 0+F1 V+DE ST 300+F1 V+D ST 300+F1 V+DE ST 350+F1 V+DE ST 350+F1 V+D ST 400+F1 V+D ST 440+F1 V+DE ST 500+F1 V+D 550* ST 550+F1 V+DV 600* ST 600+F1 V+DV 650* ST 650+F1 V+DV 700* ST 700+F1 V+DV * termín dodania na požiadavku Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 8mm, ukončenú závitom, zdvihom C=300mm a so silou F1=800N vzpera bude mať objednávacie číslo ST V D.

11 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU mm S NVRENÝMI OKMI Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené navarenými okami s priemerom oka 8,1 mm a hrúbkou oka 5mm. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø Ø Ø 8,1 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 0+F1+D ST 150+F1+D ST 200+F1+D ST 0+F1+D ST 300+F1+D ST 330+F1+D ST 350+F1+D ST 400+F1+D Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 6mm, s navarenými okami, zdvihom C=300mm a so silou F1=800N vzpera bude mať objednávacie číslo ST D.

12 TLČNÉ PLYNOVÉ VZPERY S PRIEMEROM PIESTU 14 mm UKONČENÉ ZÁVITOM Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestnej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Plynové vzpery sú ukončené závitom, ku ktorým je k dispozícii široké portfólio koncoviek. Koncovky pre tento typ vzpier nájdete v rôznych materiálových vyhotoveniach na strane,14 a 15. Piestna tyč je vyrobená z ocele C35, ktorá je upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST34 2-BK a je lakované čiernou epoxidovou farbou. C = zdvih Ø 14 Ø 27 E = celková dĺžka C - zdvih [mm] E - dĺžka [mm] F1 - sila [N] Objednávacie číslo ST 060+F1 V+D ST 0+F1 V+D ST 150+F1 V+D ST 200+F1 V+D ST 0+F1 V+D ST 300+F1 V+D ST 350+F1 V+D ST 400+F1 V+D ST 450+F1 V+D ST 500+F1 V+D14 600* ST 600+F1 V+D14V 650* ST 650+F1 V+D14V 700* ST 700+F1 V+D14V 750* ST 750+F1 V+D14V 800* ST 800+F1 V+D14V 850* ST 850+F1 V+D14V *Ukončené závitmi M. Termín dodania upresníme po dopyte. Návod na objednanie správneho typu vzpier: k potrebujete plynovú vzperu s priemerom piestu 14mm, ukončenú závitom, zdvihom C=0mm a so silou F1=1500N vzpera bude mať objednávacie číslo ST V D14. 12

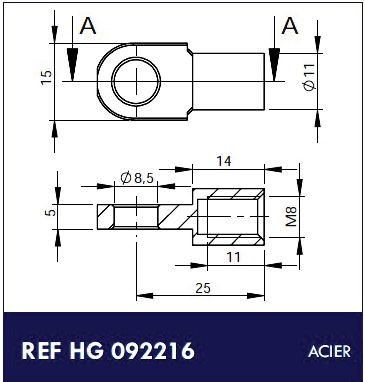

13 KONCOVKY PRE PLYNOVÉ VZPERY S UKONČENÍM POUŽITE N PLYNOVÉ VZPERY S PRIEMEROM PIESTU mm 14 mm Ø Ø 12 Ø ,5 16, M REF CIER REF CIER REF CIER 20 Ø 14,8 15 Ø REF CIER REF REF PLSTIC CIER REF REF REF 92216

14 KONCOVKY PRE PLYNOVÉ VZPERY S UKONČENÍM POUŽITE N PLYNOVÉ VZPERY S PRIEMEROM PIESTU mm 14 mm 14 8, REF HG CH CIER REF 92264C REF ST M2 8,2 8,2, REF ZMCK ZMCK REF ZMCK ZMCK Ø,1 20 REF C CIER, REF ZMCK ZMCK 18,1 14 REF ZMCK ZMCK 8, , REF HG 201 CIER REF ST N CIER REF ZMCK ZMCK 14

15 KONZOLY PRE UCHYTENIE PLYNOVÝCH VZPIER , ,5 7, ,3 69 6, Vue de profil Vue de face REF ST CIER REF ST CIER REF HG CIER 8 2, , , REF HG B 01 K PLSTIC REF HG 0/2 CIER REF HG 1 CIER 4,5 31 6,5 4, , REF HG B 30 Z08 PLSTIC 46 22,5 32, ,5 xe 6 ou 8 59,5 REF STP0(Ø6) REF LUMINIUM STP0D8 (Ø8) REF ST P1 LUMINIUM 15

16 OSTTNÉ PRÍSLUŠENSTVO K PLYNOVÝM VZPERÁM a a D 1 B M F L E GL D 2 O J K G SW GELENKKOPE OBJ. Č. D2 B M O D1 F L GL K J E ZÁVIT SW UHOL VÁH ST GI ,75 8, ST GI , , d f c a b e f FORK ST F XIS ST ES OBJ. Č. ROZMER B C D E F G ST F6 6x ,50 ST F8 8x ,50 ST ES6 Ø6 6 ST ES8 Ø8 8 16

17 OSTTNÉ PRÍSLUŠENSTVO K PLYNOVÝM VZPERÁM OCHRNNÁ RÚR Ochranná rúra chráni piestnu tyč plynovej vzpery pred mechanickým alebo chemickým poškodením. Používa sa najmä v znečistených prostrediach alebo v prostrediach, kde je zvýšené riziko mechanického poškodenia. Je vyrobená z ocele ST34, ktorá je lakovaná epoxidovou farbou. Tento komponent je možné použiť len pri plynových vzperách ukončených závitom. D 1 D STIERČ NEČISTÔT Stierač nečistôt ST RC chráni vnútorné tesnenie plynovej vzpery od okolitých nečistôt, ktoré môžu znížiť jej životnosť. ST RC sa skladá zo stierky (hliník + nitrilové NBR 90SH) a z čiapočky z PVC. Tento komponent nie je kompatibilný s poistnými ani ochrannými rúrami a je ho možné použiť len pri plynových vzperách ukončených závitom. POISTNÁ RÚR Poistná rúra umožňuje aretáciu plynovej vzpery v jej krajnej (otovrenej) polohe. Uvoľnenie aretácie dosiahnete miernym nadvihnutím bremena. Tento komponent je vyrobený z ocele ST 34, ktorá je lakovaná čiernou epoxidovou farbou. Poistné rúry je možné použiť len pri plynových vzperách ukončených závitom. 17

18 NTIKOROVÉ PLYNOVÉ VZPERY Tlačné plynové vzpery sú viacúčelový výrobok jednoduchého valcovitého tvaru s rôznymi variantmi uchytenia produkujúce výsuvnú silu na základe stlačeného dusíka. Pri stlačení piestej tyče do valca sa stláča dusík, čo má za následok vznik sily, ktorou sa piest z valca vysúva. Veľkosť sily je závislá od prierezu piestnej tyče, objemu valca a množstva dusíka v ňom. Tlačné plynové vzpery v antikorovom vyhotovení sa využívajú v agresívnych alebo inač špecifických prostrediach. Tento druh vzpier je k dispozícii s priemerom piestov 8mm, mm a 14mm, zdvihom 60 mm až 350 mm a so silou 50N až 20N (uvedené v tabuľke nižšie). Piestna tyč je vyrobená z antikorovej ocele ISI 316L. Telo vzpery je vyrobené z antikorovej ocele ISI 304. Koncovky pre tento typ vzpier sú vyrobené z antikorovej ocele ISI 316L a nájdete ich na strane 19. C = zdvih priemer piestu priemer piestnice E = celková dĺžka Objednávacie Priemer piestu Priemer piestnice C - zdvih E - dĺžka F1 - sila Ukončenie číslo [mm] [mm] [mm] [mm] [N] TV D8C60Vi TV D8C80Vi TV D8C0Vi TV D8C120Vi TV D8C160Vi TV D8C180Vi TV D8C200Vi TV D8C0Vi TV DC200Vi TV DC0Vi TV DC300Vi TV DC350Vi TV DC400Vi TV D14C200Vi TV D14C0Vi TV D14C300Vi TV D14C350Vi

19 KONCOVKY KONZOLY PRE NTIKOROVÉ PLYNOVÉ VZPERY 20 Ø 14,8 15 Ø REF i INOX CIER REF i INOX REF i INOX CIER Ø Ø 12 16,5 16,5 REF i INOX REF i INOX CIER REF i INOX CIER REF HG 1 i INOX REF B01 D i INOX REF ST Gi8 INOX 19

20 setro, s.r.o. Majerská cesta 30 SK Banská Bystrica +421 (0) (0)
