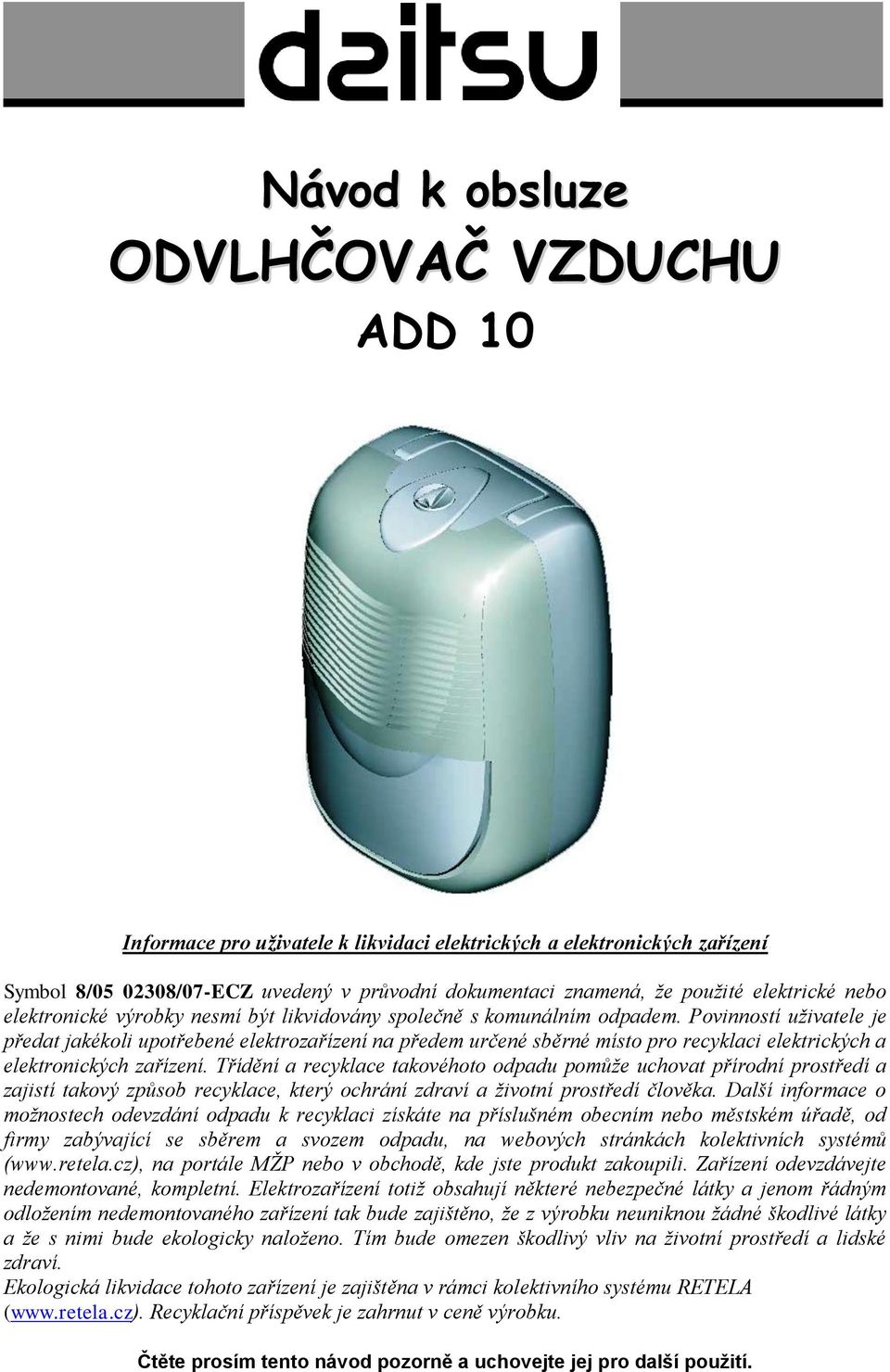

1 Návod k obsluze ODVLHČOVAČ VZDUCHU ADD 10 Informace pro uživatele k likvidaci elektrických a elektronických zařízení Symbol 8/ /07-ECZ uvedený v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Povinností uživatele je předat jakékoli upotřebené elektrozařízení na předem určené sběrné místo pro recyklaci elektrických a elektronických zařízení. Třídění a recyklace takovéhoto odpadu pomůže uchovat přírodní prostředí a zajistí takový způsob recyklace, který ochrání zdraví a životní prostředí člověka. Další informace o možnostech odevzdání odpadu k recyklaci získáte na příslušném obecním nebo městském úřadě, od firmy zabývající se sběrem a svozem odpadu, na webových stránkách kolektivních systémů ( na portále MŽP nebo v obchodě, kde jste produkt zakoupili. Zařízení odevzdávejte nedemontované, kompletní. Elektrozařízení totiž obsahují některé nebezpečné látky a jenom řádným odložením nedemontovaného zařízení tak bude zajištěno, že z výrobku neuniknou žádné škodlivé látky a že s nimi bude ekologicky naloženo. Tím bude omezen škodlivý vliv na životní prostředí a lidské zdraví. Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému RETELA ( Recyklační příspěvek je zahrnut v ceně výrobku. Čtěte prosím tento návod pozorně a uchovejte jej pro další použití.

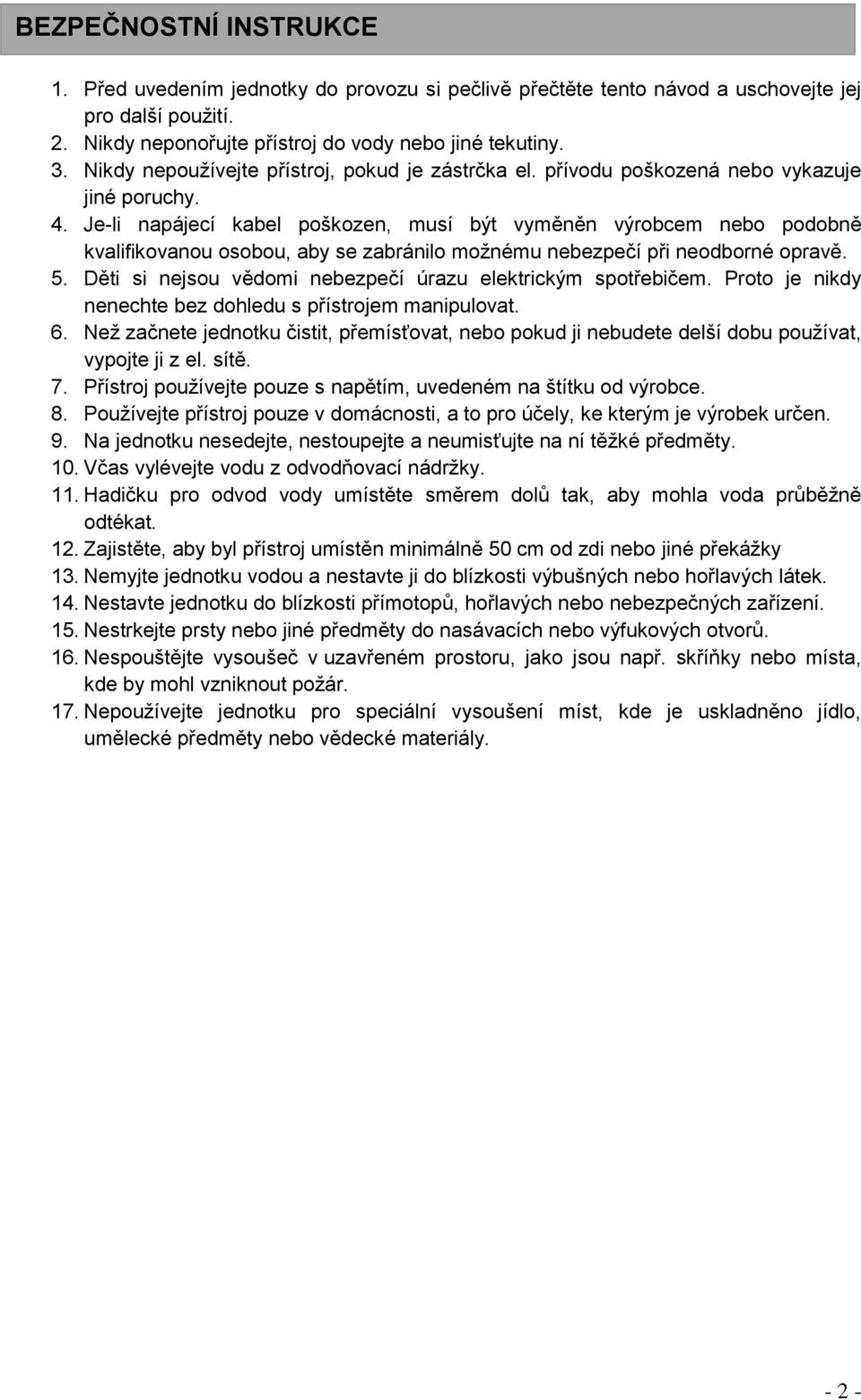

2 BEZPEČNOSTNÍ INSTRUKCE 1. Před uvedením jednotky do provozu si pečlivě přečtěte tento návod a uschovejte jej pro další použití. 2. Nikdy neponořujte přístroj do vody nebo jiné tekutiny. 3. Nikdy nepoužívejte přístroj, pokud je zástrčka el. přívodu poškozená nebo vykazuje jiné poruchy. 4. Je-li napájecí kabel poškozen, musí být vyměněn výrobcem nebo podobně kvalifikovanou osobou, aby se zabránilo možnému nebezpečí při neodborné opravě. 5. Děti si nejsou vědomi nebezpečí úrazu elektrickým spotřebičem. Proto je nikdy nenechte bez dohledu s přístrojem manipulovat. 6. Než začnete jednotku čistit, přemísťovat, nebo pokud ji nebudete delší dobu používat, vypojte ji z el. sítě. 7. Přístroj používejte pouze s napětím, uvedeném na štítku od výrobce. 8. Používejte přístroj pouze v domácnosti, a to pro účely, ke kterým je výrobek určen. 9. Na jednotku nesedejte, nestoupejte a neumisťujte na ní těžké předměty. 10. Včas vylévejte vodu z odvodňovací nádržky. 11. Hadičku pro odvod vody umístěte směrem dolů tak, aby mohla voda průběžně odtékat. 12. Zajistěte, aby byl přístroj umístěn minimálně 50 cm od zdi nebo jiné překážky 13. Nemyjte jednotku vodou a nestavte ji do blízkosti výbušných nebo hořlavých látek. 14. Nestavte jednotku do blízkosti přímotopů, hořlavých nebo nebezpečných zařízení. 15. Nestrkejte prsty nebo jiné předměty do nasávacích nebo výfukových otvorů. 16. Nespouštějte vysoušeč v uzavřeném prostoru, jako jsou např. skříňky nebo místa, kde by mohl vzniknout požár. 17. Nepoužívejte jednotku pro speciální vysoušení míst, kde je uskladněno jídlo, umělecké předměty nebo vědecké materiály

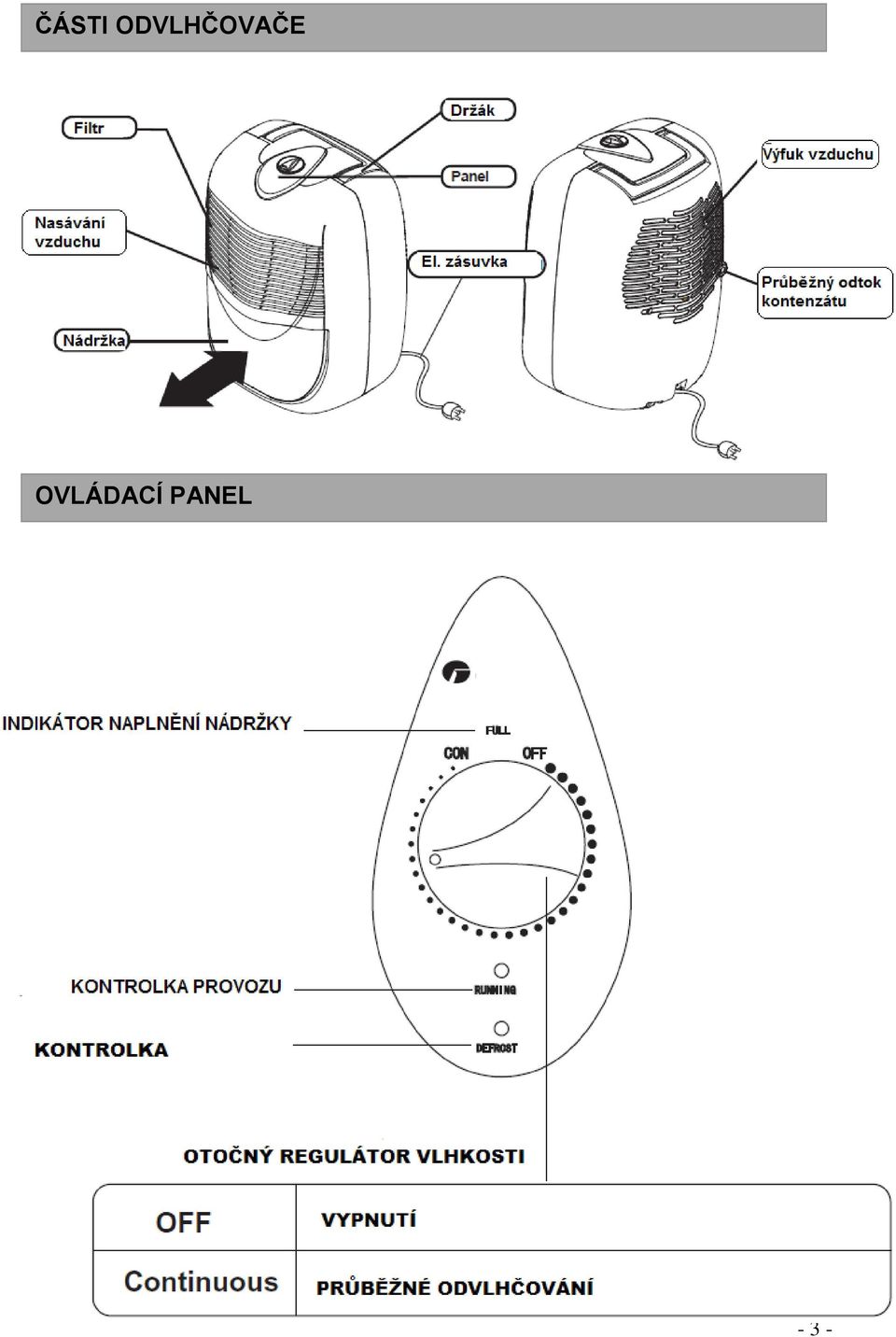

3 ČÁSTI ODVLHČOVAČE OVLÁDACÍ PANEL - 3 -

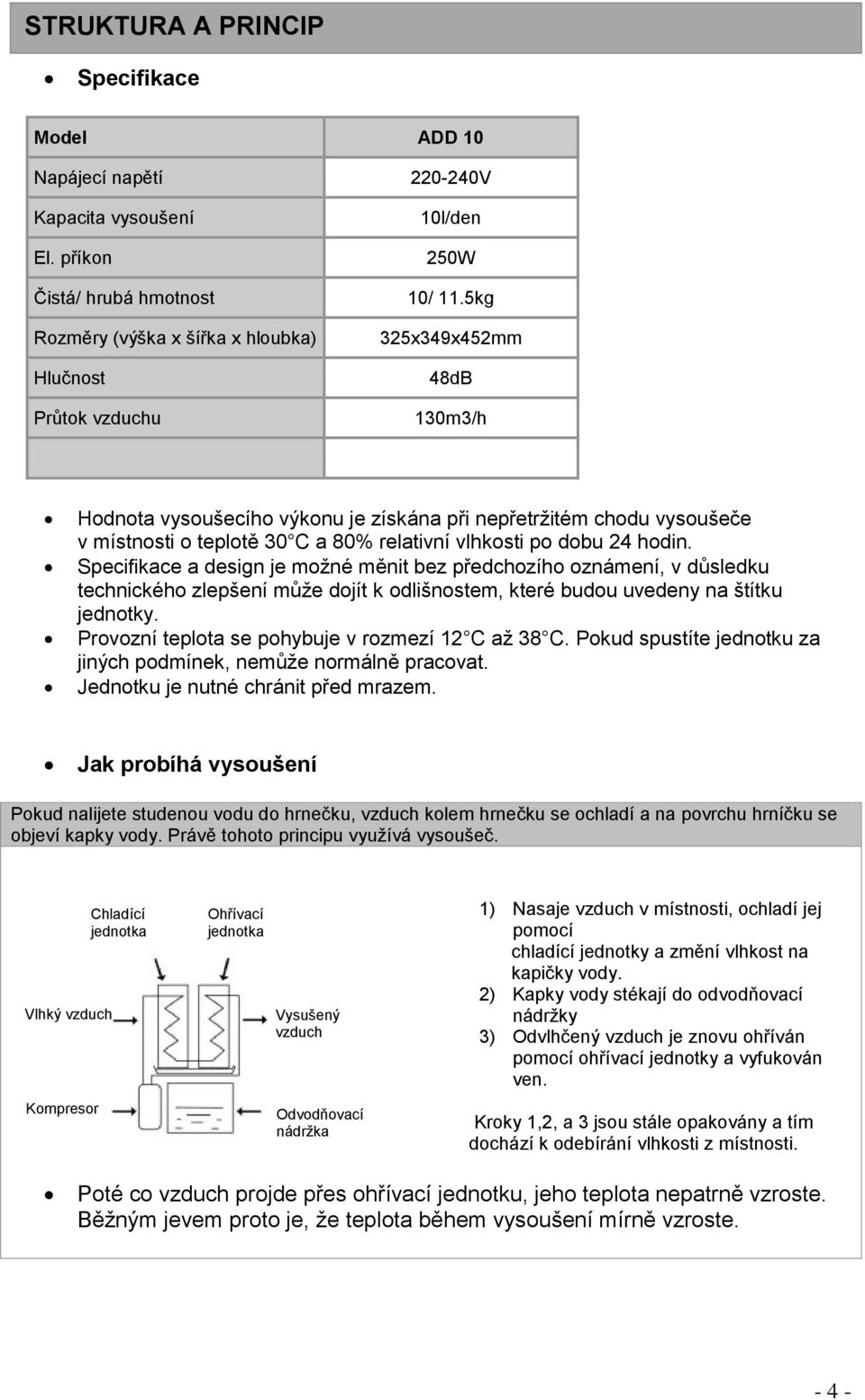

4 STRUKTURA A PRINCIP Specifikace Model ADD 10 Napájecí napětí V Kapacita vysoušení El. příkon Čistá/ hrubá hmotnost Rozměry (výška x šířka x hloubka) Hlučnost Průtok vzduchu 10l/den 250W 10/ 11.5kg 325x349x452mm 48dB 130m3/h Hodnota vysoušecího výkonu je získána při nepřetržitém chodu vysoušeče v místnosti o teplotě 30 C a 80% relativní vlhkosti po dobu 24 hodin. Specifikace a design je možné měnit bez předchozího oznámení, v důsledku technického zlepšení může dojít k odlišnostem, které budou uvedeny na štítku jednotky. Provozní teplota se pohybuje v rozmezí 12 C až 38 C. Pokud spustíte jednotku za jiných podmínek, nemůže normálně pracovat. Jednotku je nutné chránit před mrazem. Jak probíhá vysoušení Pokud nalijete studenou vodu do hrnečku, vzduch kolem hrnečku se ochladí a na povrchu hrníčku se objeví kapky vody. Právě tohoto principu využívá vysoušeč. Vlhký vzduch Kompresor Chladící jednotka Ohřívací jednotka Vysušený vzduch Odvodňovací nádržka 1) Nasaje vzduch v místnosti, ochladí jej pomocí chladící jednotky a změní vlhkost na kapičky vody. 2) Kapky vody stékají do odvodňovací nádržky 3) Odvlhčený vzduch je znovu ohříván pomocí ohřívací jednotky a vyfukován ven. Kroky 1,2, a 3 jsou stále opakovány a tím dochází k odebírání vlhkosti z místnosti. Poté co vzduch projde přes ohřívací jednotku, jeho teplota nepatrně vzroste. Běžným jevem proto je, že teplota během vysoušení mírně vzroste

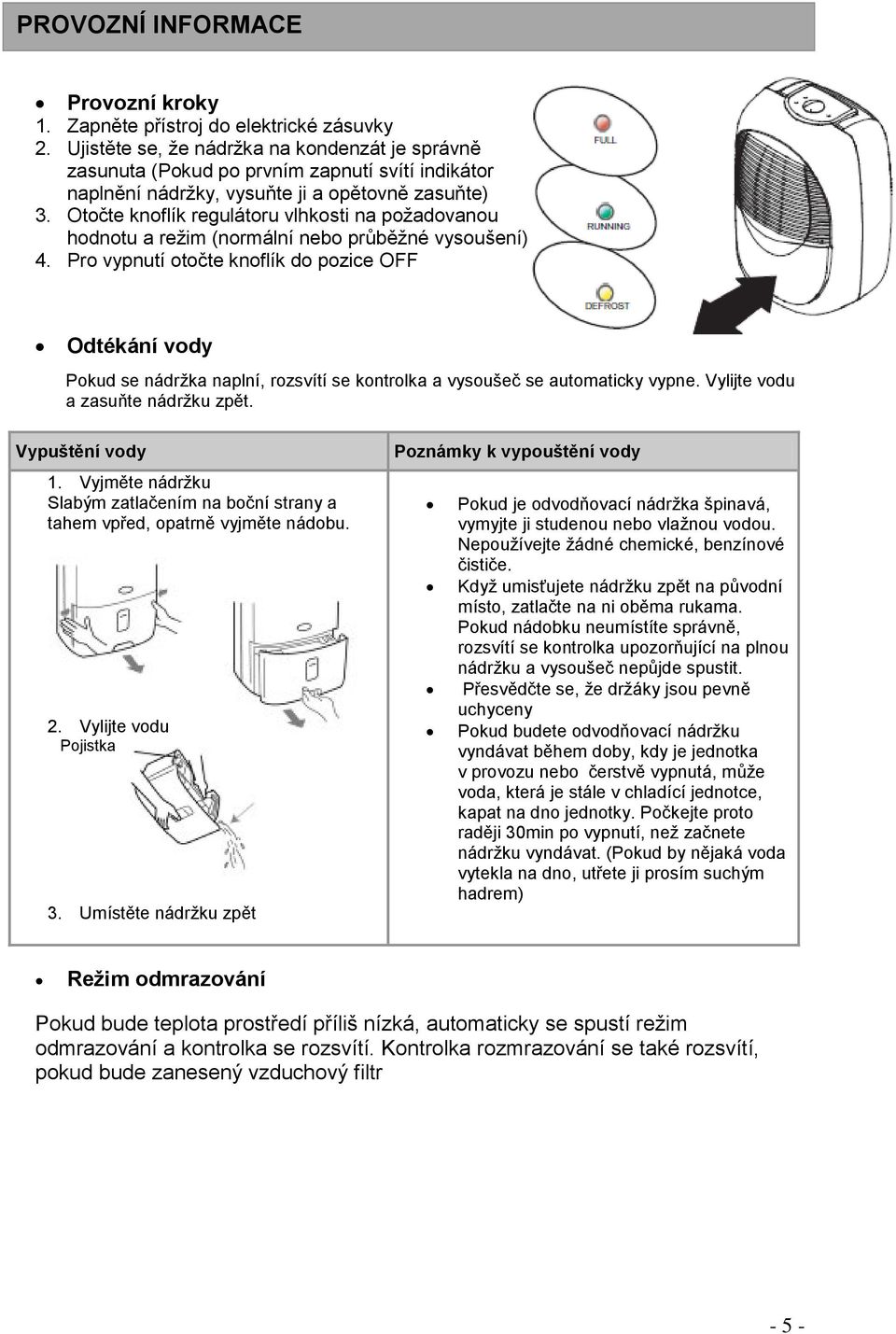

5 PROVOZNÍ INFORMACE Provozní kroky 1. Zapněte přístroj do elektrické zásuvky 2. Ujistěte se, že nádržka na kondenzát je správně zasunuta (Pokud po prvním zapnutí svítí indikátor naplnění nádržky, vysuňte ji a opětovně zasuňte) 3. Otočte knoflík regulátoru vlhkosti na požadovanou hodnotu a režim (normální nebo průběžné vysoušení) 4. Pro vypnutí otočte knoflík do pozice OFF Odtékání vody Pokud se nádržka naplní, rozsvítí se kontrolka a vysoušeč se automaticky vypne. Vylijte vodu a zasuňte nádržku zpět. Vypuštění vody 1. Vyjměte nádržku Slabým zatlačením na boční strany a tahem vpřed, opatrně vyjměte nádobu. 2. Vylijte vodu Pojistka 3. Umístěte nádržku zpět Poznámky k vypouštění vody Pokud je odvodňovací nádržka špinavá, vymyjte ji studenou nebo vlažnou vodou. Nepoužívejte žádné chemické, benzínové čističe. Když umisťujete nádržku zpět na původní místo, zatlačte na ni oběma rukama. Pokud nádobku neumístíte správně, rozsvítí se kontrolka upozorňující na plnou nádržku a vysoušeč nepůjde spustit. Přesvědčte se, že držáky jsou pevně uchyceny Pokud budete odvodňovací nádržku vyndávat během doby, kdy je jednotka v provozu nebo čerstvě vypnutá, může voda, která je stále v chladící jednotce, kapat na dno jednotky. Počkejte proto raději 30min po vypnutí, než začnete nádržku vyndávat. (Pokud by nějaká voda vytekla na dno, utřete ji prosím suchým hadrem) Režim odmrazování Pokud bude teplota prostředí příliš nízká, automaticky se spustí režim odmrazování a kontrolka se rozsvítí. Kontrolka rozmrazování se také rozsvítí, pokud bude zanesený vzduchový filtr - 5 -

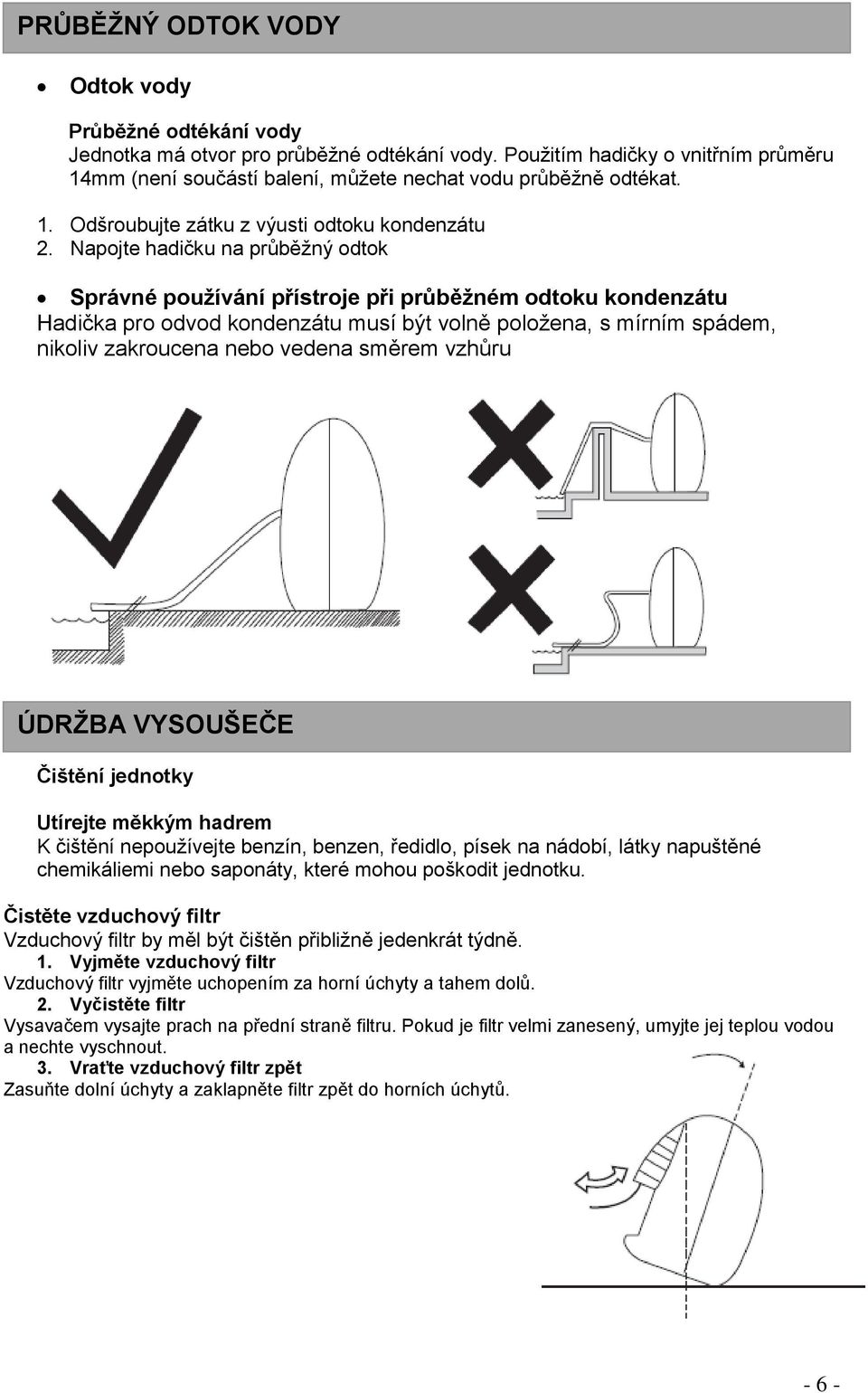

6 PRŮBĚŽNÝ ODTOK VODY Odtok vody Průběžné odtékání vody Jednotka má otvor pro průběžné odtékání vody. Použitím hadičky o vnitřním průměru 14mm (není součástí balení, můžete nechat vodu průběžně odtékat. 1. Odšroubujte zátku z výusti odtoku kondenzátu 2. Napojte hadičku na průběžný odtok - Správné používání přístroje při průběžném odtoku kondenzátu Hadička pro odvod kondenzátu musí být volně položena, s mírním spádem, nikoliv zakroucena nebo vedena směrem vzhůru ÚDRŽBA VYSOUŠEČE Čištění jednotky Utírejte měkkým hadrem K čištění nepoužívejte benzín, benzen, ředidlo, písek na nádobí, látky napuštěné chemikáliemi nebo saponáty, které mohou poškodit jednotku. Čistěte vzduchový filtr Vzduchový filtr by měl být čištěn přibližně jedenkrát týdně. 1. Vyjměte vzduchový filtr Vzduchový filtr vyjměte uchopením za horní úchyty a tahem dolů. 2. Vyčistěte filtr Vysavačem vysajte prach na přední straně filtru. Pokud je filtr velmi zanesený, umyjte jej teplou vodou a nechte vyschnout. 3. Vraťte vzduchový filtr zpět Zasuňte dolní úchyty a zaklapněte filtr zpět do horních úchytů

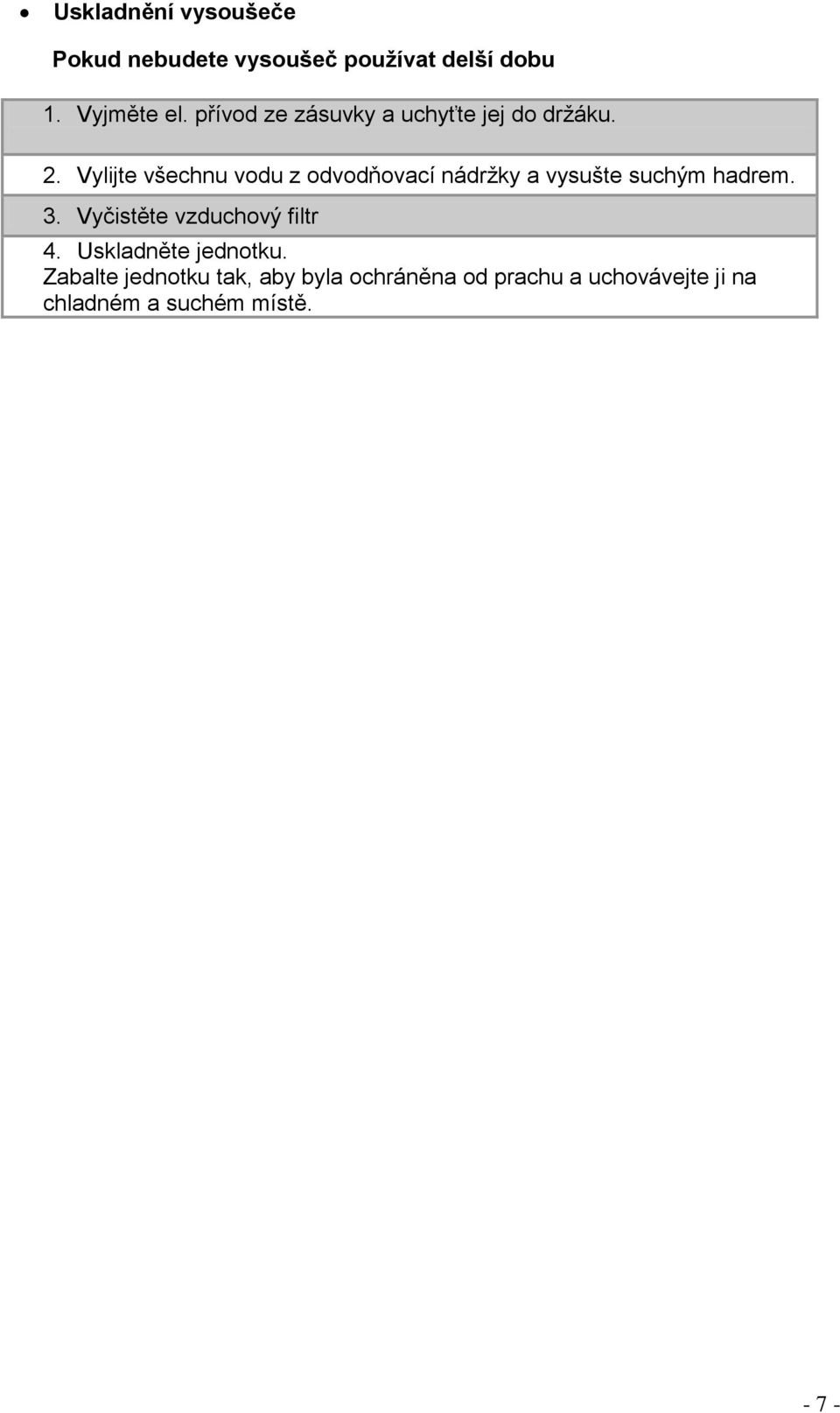

7 Uskladnění vysoušeče Pokud nebudete vysoušeč používat delší dobu 1. Vyjměte el. přívod ze zásuvky a uchyťte jej do držáku. 2. Vylijte všechnu vodu z odvodňovací nádržky a vysušte suchým hadrem. 3. Vyčistěte vzduchový filtr 4. Uskladněte jednotku. Zabalte jednotku tak, aby byla ochráněna od prachu a uchovávejte ji na chladném a suchém místě

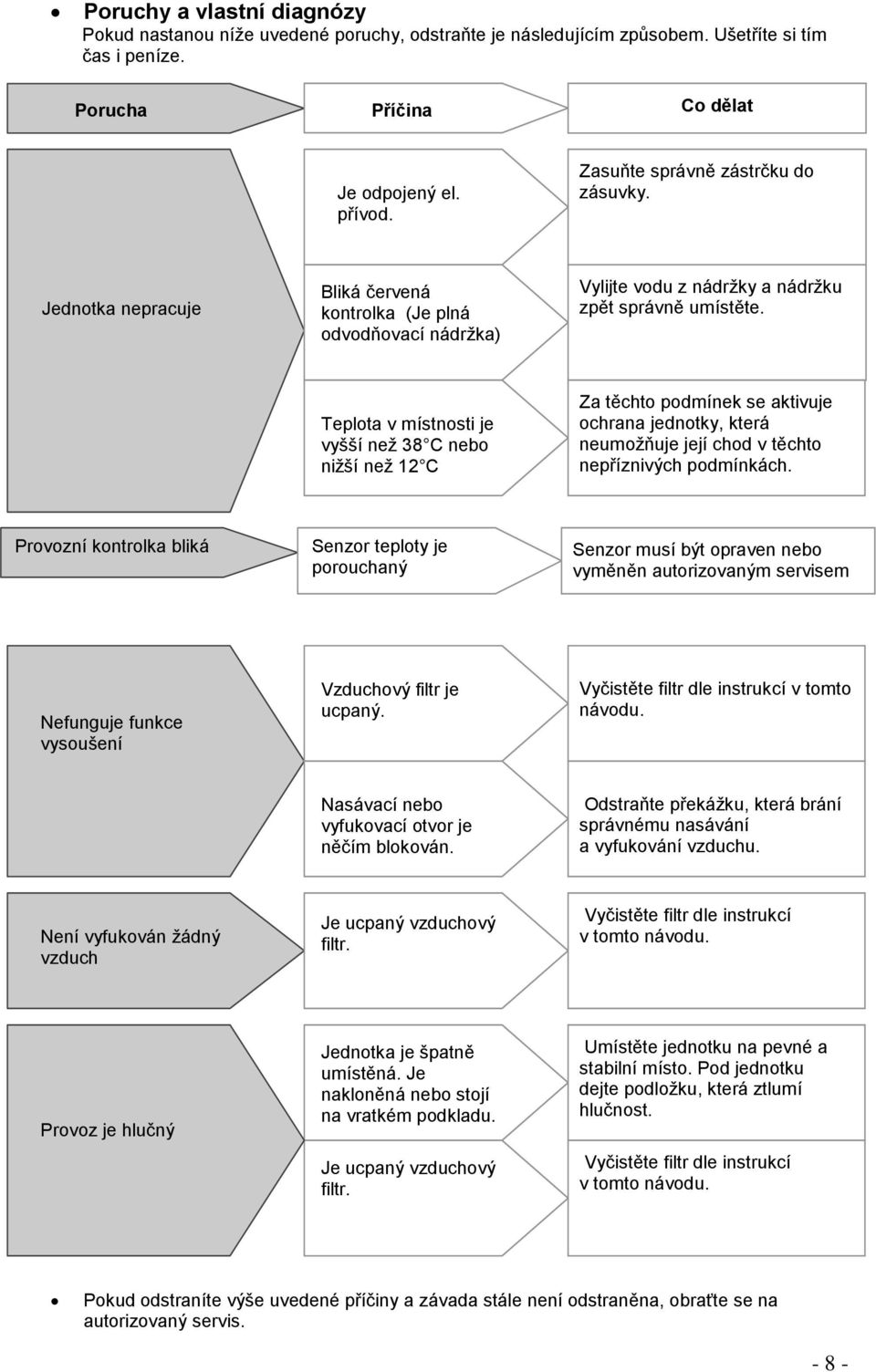

8 Poruchy a vlastní diagnózy Pokud nastanou níže uvedené poruchy, odstraňte je následujícím způsobem. Ušetříte si tím čas i peníze. Porucha Příčina Co dělat Je odpojený el. přívod. Zasuňte správně zástrčku do zásuvky. Jednotka nepracuje Bliká červená kontrolka (Je plná odvodňovací nádržka) Vylijte vodu z nádržky a nádržku zpět správně umístěte. Teplota v místnosti je vyšší než 38 C nebo nižší než 12 C Za těchto podmínek se aktivuje ochrana jednotky, která neumožňuje její chod v těchto nepříznivých podmínkách. Provozní kontrolka bliká Senzor teploty je porouchaný Senzor musí být opraven nebo vyměněn autorizovaným servisem Nefunguje funkce vysoušení Vzduchový filtr je ucpaný. Vyčistěte filtr dle instrukcí v tomto návodu. Nasávací nebo vyfukovací otvor je něčím blokován. Odstraňte překážku, která brání správnému nasávání a vyfukování vzduchu. Není vyfukován žádný vzduch Je ucpaný vzduchový filtr. Vyčistěte filtr dle instrukcí v tomto návodu. Provoz je hlučný Jednotka je špatně umístěná. Je nakloněná nebo stojí na vratkém podkladu. Je ucpaný vzduchový filtr. Umístěte jednotku na pevné a stabilní místo. Pod jednotku dejte podložku, která ztlumí hlučnost. Vyčistěte filtr dle instrukcí v tomto návodu. Pokud odstraníte výše uvedené příčiny a závada stále není odstraněna, obraťte se na autorizovaný servis

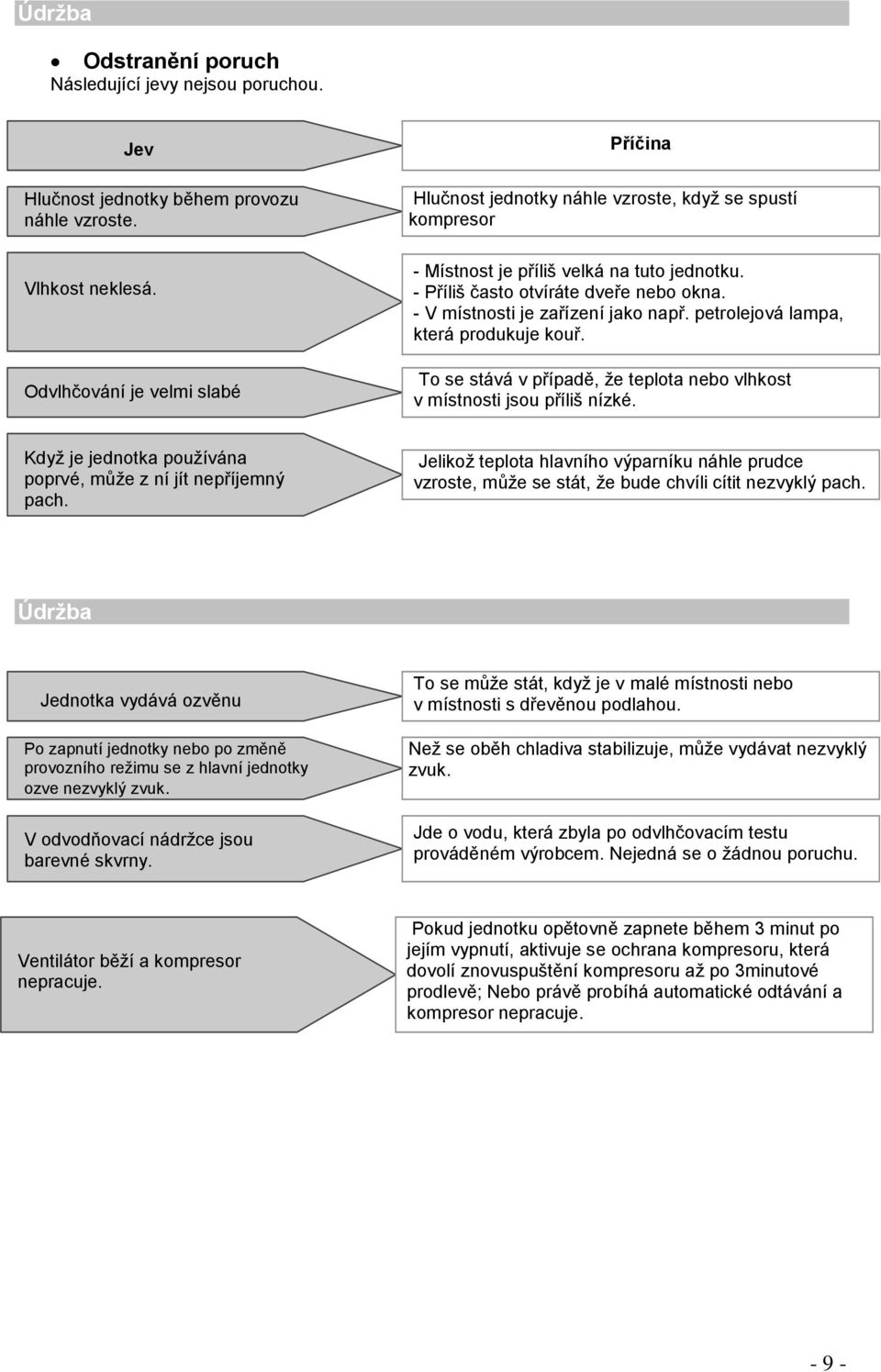

9 Údržba Odstranění poruch Následující jevy nejsou poruchou. Jev Hlučnost jednotky během provozu náhle vzroste. Vlhkost neklesá. Odvlhčování je velmi slabé Příčina Hlučnost jednotky náhle vzroste, když se spustí kompresor - Místnost je příliš velká na tuto jednotku. - Příliš často otvíráte dveře nebo okna. - V místnosti je zařízení jako např. petrolejová lampa, která produkuje kouř. To se stává v případě, že teplota nebo vlhkost v místnosti jsou příliš nízké. Když je jednotka používána poprvé, může z ní jít nepříjemný pach. Jelikož teplota hlavního výparníku náhle prudce vzroste, může se stát, že bude chvíli cítit nezvyklý pach. Údržba Jednotka vydává ozvěnu Po zapnutí jednotky nebo po změně provozního režimu se z hlavní jednotky ozve nezvyklý zvuk. V odvodňovací nádržce jsou barevné skvrny. To se může stát, když je v malé místnosti nebo v místnosti s dřevěnou podlahou. Než se oběh chladiva stabilizuje, může vydávat nezvyklý zvuk. Jde o vodu, která zbyla po odvlhčovacím testu prováděném výrobcem. Nejedná se o žádnou poruchu. Ventilátor běží a kompresor nepracuje. Pokud jednotku opětovně zapnete během 3 minut po jejím vypnutí, aktivuje se ochrana kompresoru, která dovolí znovuspuštění kompresoru až po 3minutové prodlevě; Nebo právě probíhá automatické odtávání a kompresor nepracuje
