1 UŽIVATELSKÝ MANUÁL KNX / EIB Meteostanice AS 315 N. Poznámka : Tento uživatelský návod neobsahuje překlad ETS parametrů a popis práce v ETS. Tyto informace naleznete v anglické verzi tohoto návodu. Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín 1

2 KNX/EIB Meteostanice uživatelský manuál 1 Popis KNX / EIB Meteostanice AS 315 N slouží pro řízení 3 fasád. Ovládá protisluneční ochranu a ventilační okna v rodinných domech nebo velkých budovách a zabezpečuje optimální světelné a teplotní podmínky. KNX / EIB Meteostanice přijímá následující povětrnostní informace z připojeného Kombinovaného čidla : intenzitu slunečního záření z východní, jižní a západní strany informace o soumraku rychlost větru informace o výskytu deště informace o venkovní teplotě čas a datum (přes DCF přijímač) Kombinované čidlo je neustále monitorováno. Jako volitelné příslušenství může být připojeno k Meteostanici čidlo vnitřní teploty (např. pro zimní zahrady). Důležité funkce mohou být nastaveny jak v ETS, tak i přímo v AS 315 N. 2 Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín

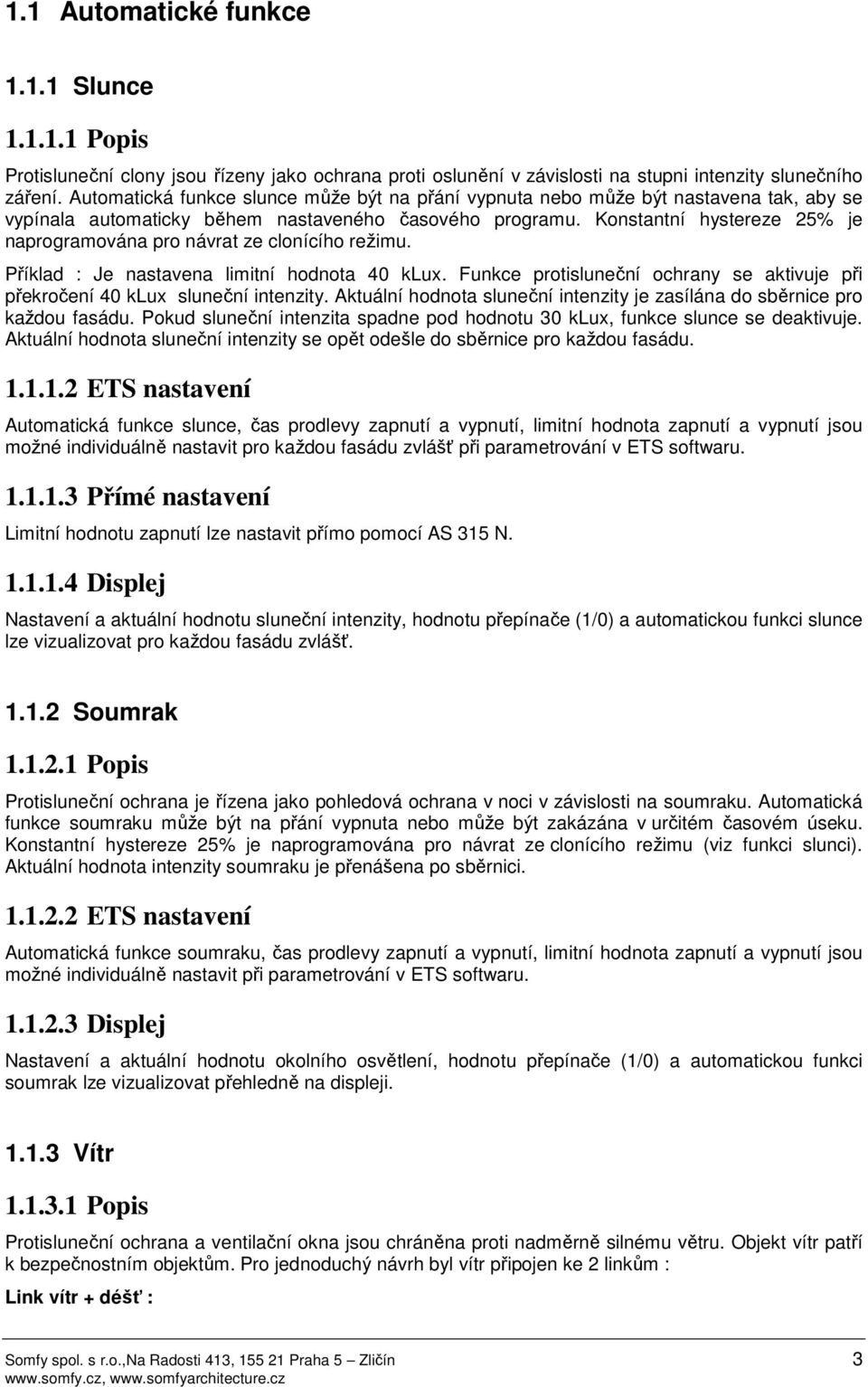

3 1.1 Automatické funkce Slunce Popis Protisluneční clony jsou řízeny jako ochrana proti oslunění v závislosti na stupni intenzity slunečního záření. Automatická funkce slunce může být na přání vypnuta nebo může být nastavena tak, aby se vypínala automaticky během nastaveného časového programu. Konstantní hystereze 25% je naprogramována pro návrat ze clonícího režimu. Příklad : Je nastavena limitní hodnota 40 klux. Funkce protisluneční ochrany se aktivuje při překročení 40 klux sluneční intenzity. Aktuální hodnota sluneční intenzity je zasílána do sběrnice pro každou fasádu. Pokud sluneční intenzita spadne pod hodnotu 30 klux, funkce slunce se deaktivuje. Aktuální hodnota sluneční intenzity se opět odešle do sběrnice pro každou fasádu ETS nastavení Automatická funkce slunce, čas prodlevy zapnutí a vypnutí, limitní hodnota zapnutí a vypnutí jsou možné individuálně nastavit pro každou fasádu zvlášť při parametrování v ETS softwaru Přímé nastavení Limitní hodnotu zapnutí lze nastavit přímo pomocí AS 315 N Displej Nastavení a aktuální hodnotu sluneční intenzity, hodnotu přepínače (1/0) a automatickou funkci slunce lze vizualizovat pro každou fasádu zvlášť Soumrak Popis Protisluneční ochrana je řízena jako pohledová ochrana v noci v závislosti na soumraku. Automatická funkce soumraku může být na přání vypnuta nebo může být zakázána v určitém časovém úseku. Konstantní hystereze 25% je naprogramována pro návrat ze clonícího režimu (viz funkci slunci). Aktuální hodnota intenzity soumraku je přenášena po sběrnici ETS nastavení Automatická funkce soumraku, čas prodlevy zapnutí a vypnutí, limitní hodnota zapnutí a vypnutí jsou možné individuálně nastavit při parametrování v ETS softwaru Displej Nastavení a aktuální hodnotu okolního osvětlení, hodnotu přepínače (1/0) a automatickou funkci soumrak lze vizualizovat přehledně na displeji Vítr Popis Protisluneční ochrana a ventilační okna jsou chráněna proti nadměrně silnému větru. Objekt vítr patří k bezpečnostním objektům. Pro jednoduchý návrh byl vítr připojen ke 2 linkům : Link vítr + déšť : Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín 3

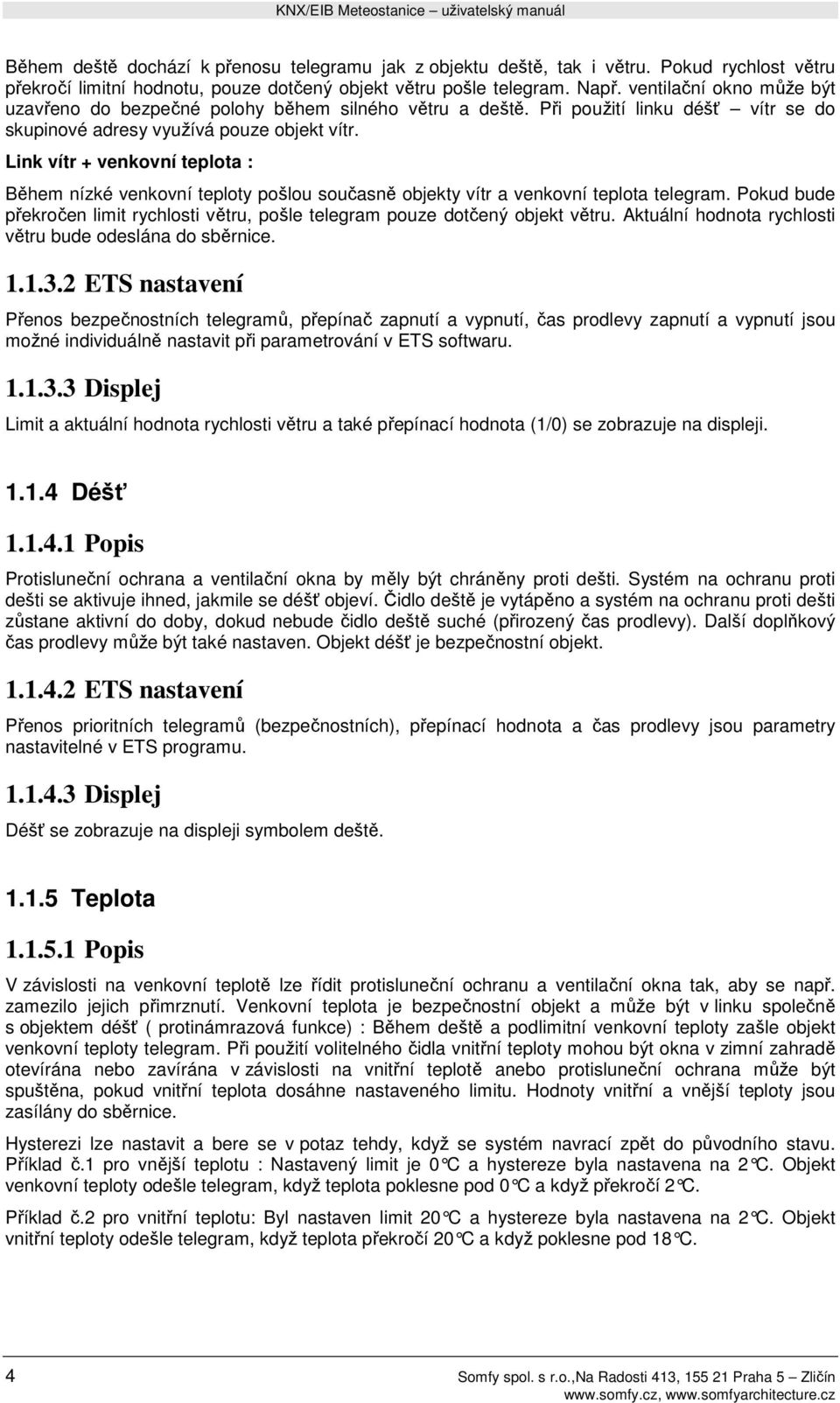

4 KNX/EIB Meteostanice uživatelský manuál Během deště dochází k přenosu telegramu jak z objektu deště, tak i větru. Pokud rychlost větru překročí limitní hodnotu, pouze dotčený objekt větru pošle telegram. Např. ventilační okno může být uzavřeno do bezpečné polohy během silného větru a deště. Při použití linku déšť vítr se do skupinové adresy využívá pouze objekt vítr. Link vítr + venkovní teplota : Během nízké venkovní teploty pošlou současně objekty vítr a venkovní teplota telegram. Pokud bude překročen limit rychlosti větru, pošle telegram pouze dotčený objekt větru. Aktuální hodnota rychlosti větru bude odeslána do sběrnice ETS nastavení Přenos bezpečnostních telegramů, přepínač zapnutí a vypnutí, čas prodlevy zapnutí a vypnutí jsou možné individuálně nastavit při parametrování v ETS softwaru Displej Limit a aktuální hodnota rychlosti větru a také přepínací hodnota (1/0) se zobrazuje na displeji Déšť Popis Protisluneční ochrana a ventilační okna by měly být chráněny proti dešti. Systém na ochranu proti dešti se aktivuje ihned, jakmile se déšť objeví. Čidlo deště je vytápěno a systém na ochranu proti dešti zůstane aktivní do doby, dokud nebude čidlo deště suché (přirozený čas prodlevy). Další doplňkový čas prodlevy může být také nastaven. Objekt déšť je bezpečnostní objekt ETS nastavení Přenos prioritních telegramů (bezpečnostních), přepínací hodnota a čas prodlevy jsou parametry nastavitelné v ETS programu Displej Déšť se zobrazuje na displeji symbolem deště Teplota Popis V závislosti na venkovní teplotě lze řídit protisluneční ochranu a ventilační okna tak, aby se např. zamezilo jejich přimrznutí. Venkovní teplota je bezpečnostní objekt a může být v linku společně s objektem déšť ( protinámrazová funkce) : Během deště a podlimitní venkovní teploty zašle objekt venkovní teploty telegram. Při použití volitelného čidla vnitřní teploty mohou být okna v zimní zahradě otevírána nebo zavírána v závislosti na vnitřní teplotě anebo protisluneční ochrana může být spuštěna, pokud vnitřní teplota dosáhne nastaveného limitu. Hodnoty vnitřní a vnější teploty jsou zasílány do sběrnice. Hysterezi lze nastavit a bere se v potaz tehdy, když se systém navrací zpět do původního stavu. Příklad č.1 pro vnější teplotu : Nastavený limit je 0 C a hystereze byla nastavena na 2 C. Objekt venkovní teploty odešle telegram, když teplota poklesne pod 0 C a když překročí 2 C. Příklad č.2 pro vnitřní teplotu: Byl nastaven limit 20 C a hystereze byla nastavena na 2 C. Objekt vnitřní teploty odešle telegram, když teplota překročí 20 C a když poklesne pod 18 C. 4 Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín

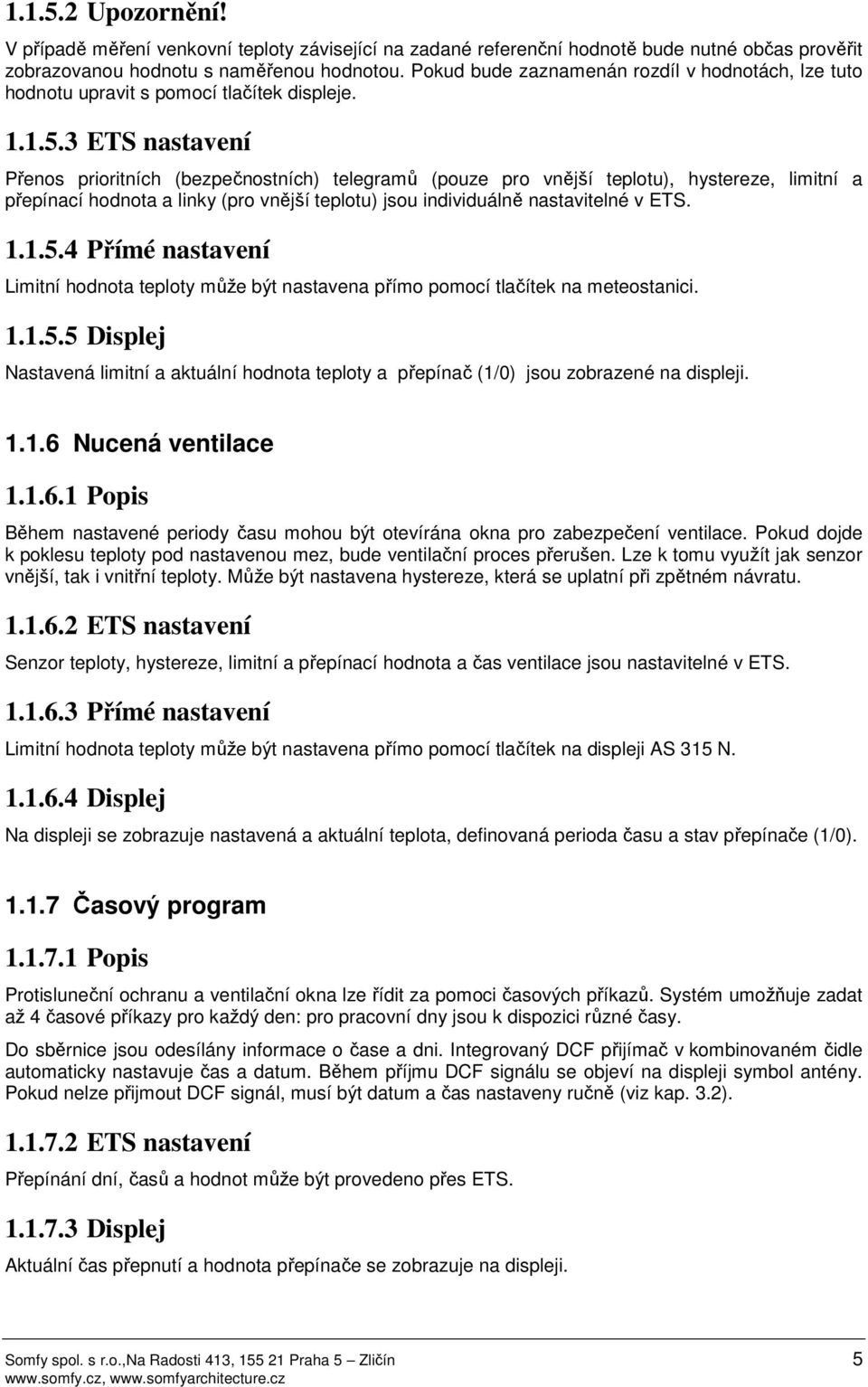

5 Upozornění! V případě měření venkovní teploty závisející na zadané referenční hodnotě bude nutné občas prověřit zobrazovanou hodnotu s naměřenou hodnotou. Pokud bude zaznamenán rozdíl v hodnotách, lze tuto hodnotu upravit s pomocí tlačítek displeje ETS nastavení Přenos prioritních (bezpečnostních) telegramů (pouze pro vnější teplotu), hystereze, limitní a přepínací hodnota a linky (pro vnější teplotu) jsou individuálně nastavitelné v ETS Přímé nastavení Limitní hodnota teploty může být nastavena přímo pomocí tlačítek na meteostanici Displej Nastavená limitní a aktuální hodnota teploty a přepínač (1/0) jsou zobrazené na displeji Nucená ventilace Popis Během nastavené periody času mohou být otevírána okna pro zabezpečení ventilace. Pokud dojde k poklesu teploty pod nastavenou mez, bude ventilační proces přerušen. Lze k tomu využít jak senzor vnější, tak i vnitřní teploty. Může být nastavena hystereze, která se uplatní při zpětném návratu ETS nastavení Senzor teploty, hystereze, limitní a přepínací hodnota a čas ventilace jsou nastavitelné v ETS Přímé nastavení Limitní hodnota teploty může být nastavena přímo pomocí tlačítek na displeji AS 315 N Displej Na displeji se zobrazuje nastavená a aktuální teplota, definovaná perioda času a stav přepínače (1/0) Časový program Popis Protisluneční ochranu a ventilační okna lze řídit za pomoci časových příkazů. Systém umožňuje zadat až 4 časové příkazy pro každý den: pro pracovní dny jsou k dispozici různé časy. Do sběrnice jsou odesílány informace o čase a dni. Integrovaný DCF přijímač v kombinovaném čidle automaticky nastavuje čas a datum. Během příjmu DCF signálu se objeví na displeji symbol antény. Pokud nelze přijmout DCF signál, musí být datum a čas nastaveny ručně (viz kap. 3.2) ETS nastavení Přepínání dní, časů a hodnot může být provedeno přes ETS Displej Aktuální čas přepnutí a hodnota přepínače se zobrazuje na displeji. Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín 5

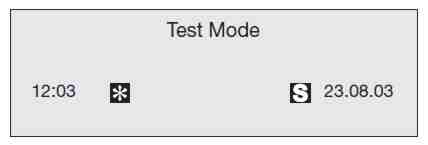

6 KNX/EIB Meteostanice uživatelský manuál 1.2 Demo režim Vstup do demo režimu se provádí přímo na AS 315 N. Během demo režimu běží čas v rychlejším režimu. Minuty se mění v sekundy. Demo režim zůstává aktivní až doby, dokud není vypnut Upozornění! Demo režim se využívá výhradně pro testovací účely a v žádném případě není určen pro stálý provoz. 2 Instalace Upozornění! Práci s napětím 230V může vykonávat pouze k tomu oprávněná osoba. Během práce musí být zařízení odpojeno od sítě. Práce na EIB sběrnici může být vykonávána pouze certifikovanou osobou. EIB Meteostanice je určena pro montáž na DIN lištu 35 mm do rozvaděče. Pozor na správné umístění kombinovaného čidla. Přečtěte si k tomu určený manuál. Při použití více kombinovaných čidel musí být zapojen stejný počet Meteostanic. Doporučená kabeláž a délka kabeláže : Meteostanice : J-Y)ST)Y2 x 2 x 0,8 a 130 m délky Kombinované čidlo : J-Y)ST)Y2 x 2 x 0,8 a 300 m délky 6 Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín

7 2.1 Schéma zapojení Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín 7

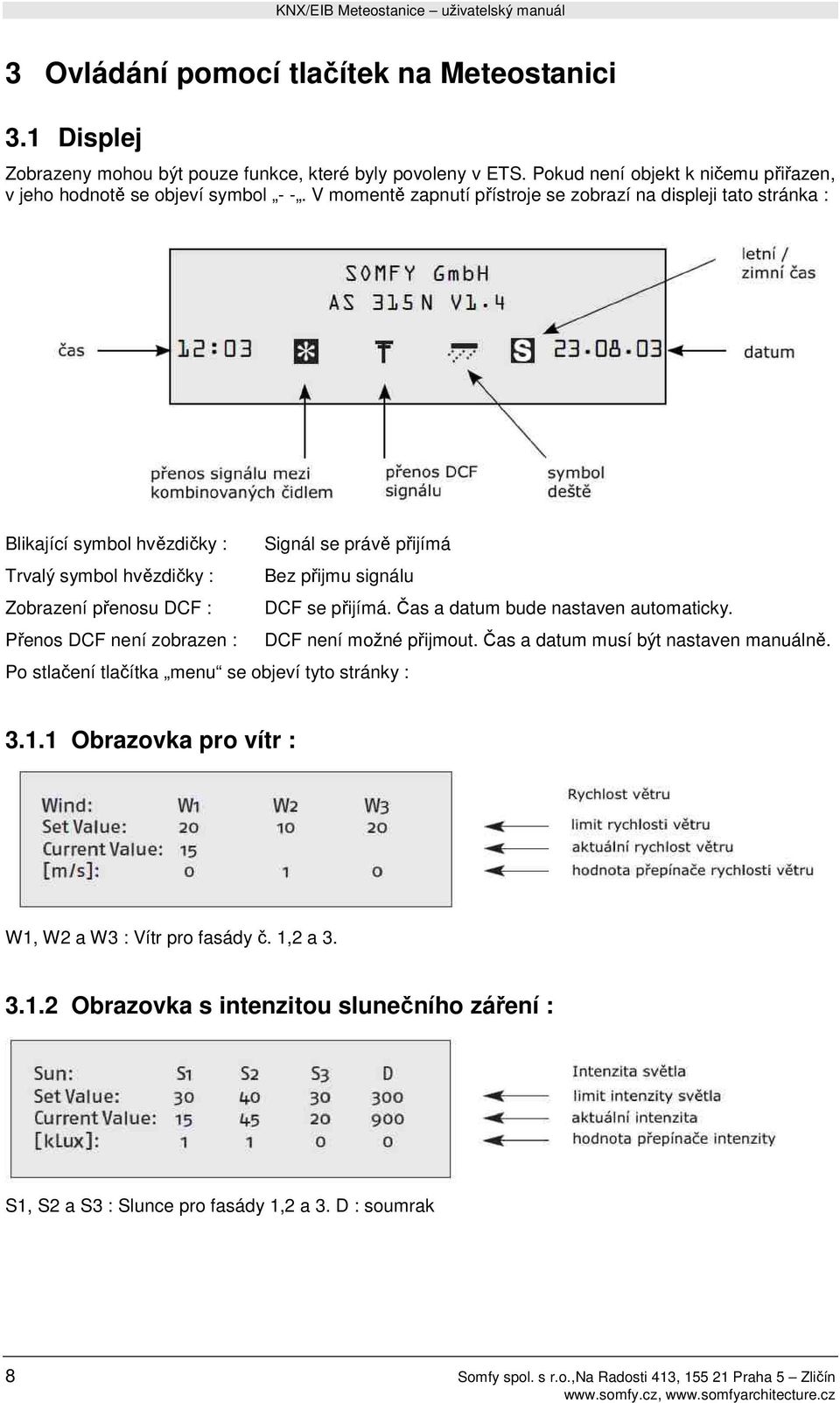

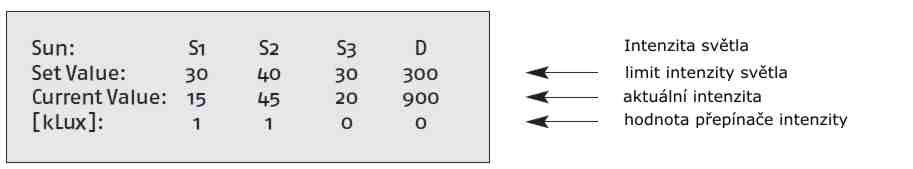

8 KNX/EIB Meteostanice uživatelský manuál 3 Ovládání pomocí tlačítek na Meteostanici 3.1 Displej Zobrazeny mohou být pouze funkce, které byly povoleny v ETS. Pokud není objekt k ničemu přiřazen, v jeho hodnotě se objeví symbol - -. V momentě zapnutí přístroje se zobrazí na displeji tato stránka : Blikající symbol hvězdičky : Signál se právě přijímá Trvalý symbol hvězdičky : Bez přijmu signálu Zobrazení přenosu DCF : DCF se přijímá. Čas a datum bude nastaven automaticky. Přenos DCF není zobrazen : DCF není možné přijmout. Čas a datum musí být nastaven manuálně. Po stlačení tlačítka menu se objeví tyto stránky : Obrazovka pro vítr : W1, W2 a W3 : Vítr pro fasády č. 1,2 a Obrazovka s intenzitou slunečního záření : S1, S2 a S3 : Slunce pro fasády 1,2 a 3. D : soumrak 8 Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín

9 3.1.3 Obrazovka s vnější teplotou : Obrazovka s vnitřní teplotou a ventilací Obrazovka s časovačem č Obrazovka s časovačem č Obrazovka s automatickým systémem Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín 9

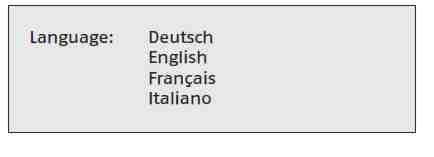

10 KNX/EIB Meteostanice uživatelský manuál SA1, SA2, SA3 : Nastavení automatiky pro fasádu 1,2 a 3, DA : soumraková automatika Obrazovka s nastavením jazyku 3.2 Změna parametrů Vyberte menu pomocí tlačítka menu. Vstupte do editačního módu stisknutím tlačítka set. Stiskněte tolikrát tlačítko set do doby, než se Vám na obrazovce objeví požadovaná hodnota, kterou si přejete změnit. Její hodnotu změníte pomocí tlačítek + a -. Při dalším stisku tlačítka set může být editována další proměnná. Při stisku tlačítka menu dojde k opuštění editovacího režimu a objeví se následující obrazovka v pořadí :. Níže uvedené proměnné mohou být editovány za pomocí displeje : Datum a čas Pozor : Po změně data a času stiskněte tlačítko set tolikrát, než se přestane údaj o roku zobrazovat invertně. Pokud bude stlačeno tlačítko menu ihned po změně proměnné, nebude tato změna uložena. Limit sluneční intenzity pro fasádu 1 až 3 Limit soumrakové automatiky Limit rychlosti větru pro fasády 1 až 3 (pokud tato možnost byla v ETS povolena) Limit vnější teploty Aktuální vnější teplota Poznámka :Je možné, že aktuální hodnota naměřená pomocí meteostanice, nebude nastavena v pořádku. Aby tato hodnota byla zobrazena v pořádku, nalezněte tuto proměnou po několikerém stlačení menu tlačítka, dokud nebude dosažena obrazovka s Vnější teplotou. Stlačte tlačítko set a poté současně + a -. Aktuální hodnota se zobrazí invertně na posledním řádku displeje. Poté můžete hodnotu změnit pomocí tlačítek + a -. Novou hodnotu uložíte tlačítkem set. Limit vnitřní teploty Limit teploty pro vynucenou ventilaci Automatika slunce pro fasády 1 až 3, přepínač on/off Soumraková automatika, přepínač on/off Zobrazení jazyka Nastavení demo režimu : Na startovní obrazovce stlačte najednou + a - po dobu jedné sekundy. Bude zobrazena následující obrazovka : 10 Somfy spol. s r.o.,na Radosti 413, Praha 5 Zličín
