Zapojte vodiče do svorkovnice a přišroubujte základovou desku na stěnu: M1 ventilátor, V1 ventil vytápění, V2 - ventil chlazení

Transkript

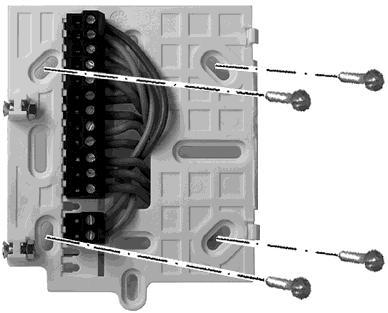

1 M3181.LICON Návod k uvedení do provozu RDG100T s fan-coilovými jednotkami LICON Povolte šroubky na levém boku a odklopte regulátor 2. Zapojte vodiče do svorkovnice a přišroubujte základovou desku na stěnu: 2-trubková fan-coilová jednotka, 2-bodový pohon 4-trubková fan-coilová jednotka, 2-bodové pohony M1 ventilátor, V1 ventil M1 ventilátor, V1 ventil vytápění, V2 - ventil chlazení Building Technologies RDG100T /5

2 3. Nastavte DIP přepínače na zadní straně regulátoru: 2-trubková fan-coilová jednotka, 2-bodový pohon 4-trubková fan-coilová jednotka, 2-bodové pohony 4. Zaklapněte regulátor do základové desky a dotáhněte šroubky 5. Nastavte regulační parametry: Vstup do Expertní úrovně a do úrovně "Diagnostika a test" Stiskněte levé a pravé tlačítko současně na >3 sekundy, uvolněte, poté stiskněte levé tlačítko na >3 sekundy, pak otočte nastavovací kolečko proti směru hodinových ručiček minimálně o ½ otáčky. Displej zobrazí Pxx. Nastavení regulačních parametrů a) Otáčením kolečka vyberte požadovaný parametr. b) Stiskněte tlačítko (OK), začne blikat aktuální hodnota vybraného parametru, může být změněna otáčením ovládacího kolečka. c) Stisknutím tlačítka (OK) potvrdíte nastavenou hodnotu, tlačítkem (Esc) zrušíte změnu. d) Jestliže si přejete nastavit další parametry, opakujte kroky a) c). e) Stiskněte tlačítko (Esc) pro opuštění režimu nastavení parametrů. Pro správnou funkci regulátoru RDG100T s fan-coilovými jednotkami Licon je třeba nastavit následující parametry Par. Název Tovární nastavení Doporučené nastavení P01 P02 P60 Regulační sekvence Přizpůsobení funkce tlačítka pro výběr provozního režimu při Komfortu (čas do dalšího spuštění) 2-trubkový fan-coil: 4-trubkový fan-coil.: 1 0 = Pouze vytápění 2 = Ručně vytápění / chlazení 3 = Automaticky vytápění / chlazení (je třeba mít ke vstupu X2 připojeno teplotní čidlo QAH11.1, snímající teplotu topné/chladicí vody) 1 = (Auto) - Komfort - Ochrana 2 = (Auto) - Komfort - Útlum - Ochrana 0 90 min = OFF (ventilátor v mrtvém pásmu neběží) 2/ RDG100T Building Technologies

3 6. Pokud si přejete změnit další parametry regulátoru, postupujte podle následujících tabulek: Změna těchto parametrů není pro funkci s fan-coilovými jednotkami LICON bezpodmínečně nutná. Prametry servisní úrovně: Servisní úroveň P01 Regulační sekvence 2-trubk./ 2-stupň.: 4-trubk.: 4 = Vyt a Chlaz 0 = Pouze vytápění 2 = Ručně vytápění / chlazení 3 = Automaticky vytápění / chlazení P02 Přizpůsobení funkce tlačítka pro výběr provozního režimu 1 1 = (Auto) - Komfort - Ochrana 2 = (Auto) - Komfort - Útlum - Ochrana P03 Přizpůsobení přepínání režimu ventilátoru 0 0 = Auto - Ručně 1 = Ručně 2 = Auto - Manual - Ochr P04 Zobrazení teploty v C nebo F 0 ( C) 0 = stupně Celsia ( C) 1 = stupně Fahrenheita ( F) P05 Kalibrace teplotního čidla (vest., externí) 0 K K P06 Zobrazovaná teplota na displeji 0 0 = Prostorová teplota 1 = Žádaná teplota P07 Zobrazení info řádku (2. řádek LCD displeje) 0 0 = --- (Nezobrazí se) 1 = C a F P08 Žádaná komfortní teplota 21 C C P09 Minimální nastavitelná teplota pro Komfort 5 C C P10 Maximální nastavitelná teplota pro Komfort 35 C C P11 Žádaná útlumová teplota pro vytápění 15 C OFF, 5... WcoolE-saving; (WcoolE-saving = 40 C max) P12 Žádaná útlumová teplota pro chlazení 30 C OFF, WHeatE-saving C; (WHeatE-saving = 5 C min) P13 Elektrický ohřev v režimu chlazení ON ON: Povolen OFF: Zablokován P14 Zamykání ovládacích prvků 0 0 = Odemknuté 1 = Automatické zamykání 2 = Ruční zamykání Parametry expertní úrovně: P30 P31 P32 Expertní úroveň Proporcionální pásmo / spínací hystereze pro vytápění Proporcionální pásmo / spínací hystereze pro chlazení Pásmo proporcionality / spínací hystereze pro radiátor 2 K K 1 K K 2 K K P33 Mrtvé pásmo v Komfortním režimu 2 K K P34 Spínací diference (w D) 2 K K P35 Integrační konstana 5 min 0 10 min P36 Teplota vody pro přepnutí na chlazení (X1/X2) 16 C C P37 Teplota vody pro přepnutí na vytápění (X1/X2) 28 C C P38 Funkce vstupu X1 1 = Oddělené teplotní čidlo 0 = --- (bez funkce) 1 = Odděl. prost. tepl. / Tepl. vratn. vzd. (AI) 2 = Přepínání vytáp / chlaz (AI/DI) P39 Typ kontaktů pro aktivaci vstupu X1 0 (spínací) 0 = Spínací (N.O.) Building Technologies RDG100T /5

4 Expertní úroveň P40 Funkce vstupu X2 2 = přep.vyt/chlaz 0 = --- (bez funkce) 1 = Odděl. prost. tepl. / Tepl. vratn. vzd. (AI) 2 = Přepínání vytáp / chlaz (AI/DI) P41 Typ kontaktů pro aktivaci vstupu X2 0 (spínací.) 0 = Spínací (N.O.) P42 Funkce vstupu D1 3 = Přepínač druhu provozu 0 = --- (bez funkce) 2 = Přepínání vytáp / chlaz (DI) P43 Typ kontaktů pro aktivaci vstupu D1 0 (spínací) 0 = Spínací (N.O.) P44 P45 Doba přeběhu servopohonu pro výstup Y1/Y2 (pouze pro PI regulaci s modulací) Doba přeběhu servopohonu pro výstup Y3/Y4 (pouze pro PI regulaci s modulací) 150 s sec 150 s sec P46 Výstup Y1/Y2 (když není nastaven jako 3-bod.) Zap/Vyp (1) 1 = 2-bod 2 = PWM P47 Výstup Y3/Y4 (když není nastaven jako 3-bod.) Zap/Vyp (1) 1 = 2-bod 2 = PWM P48 P49 P50 Minimální doba zapnutí 2-bodového výstupu Minimální doba vypnutí 2-bodového výstupu Funkce proplachu (pouze když je nastavena aplikace s čidlem pro přepínání vyt/chlaz) 1 min minut 1 min minut OFF OFF: Neaktivní 1 5 min: Aktivní po nastavenou dobu P51 Limitace teploty pro podlahové vytápění OFF OFF, C P52 Provoz ventilátoru 1 0 = Zablokován 1 = Povolen 2 = Pouze při vytápění 3 = Pouze při chlazení P53 Typ ventilátoru 3-rychlostní 1 = 1-rychlostní 2 = 3-rychlostní P54 Doba doběhu ventilátoru (jen pokud se použije el. ohřev) 60 s s P55 Spínací bod rychlosti ventilátoru III 100% % P55 Maximální výstup pro ECM ventilátor ECM: 80% ECM: fan min.100% P56 Spínací bod rychlosti ventilátoru II 65% % P56 Minimální výstup pro ECM ventilátor ECM: 30% ECM: 0%...fan max. P57 Spínací bod rychlosti ventilátoru I 10% 1..15% P57 ECM: Spínací bod ventilátoru ECM:10% ECM: % P58 Start ventilátoru na III. stupeň ON ON: aktivován OFF: zablokován P59 P60 P61 P62 P65 P66 Minimální doba chodu ventilátoru na stejnou rychlost při Komfortu (čas do dalšího spuštění) při Útlumu (čas do dalšího spuštění) Doba běhu ventilátoru pro upmínku vyčištění filtru Žádaná teplota pro Ochranný režim při vytápění Žádaná teplota pro Ochranný režim při chlazení 2 min min min, OFF(90 min) OFF min, OFF(360 min ) Off (0) Off, hodin 8 C OFF, 5 W Cool Prot; (W Cool Prot = 40 C max) OFF OFF, W Heat Prot 40; (W Heat Prot = 5 C min.) 4/ RDG100T Building Technologies

5 Diagnostika & test P67 Zpoždění startu ventilátoru při 2-bod regulaci 0 s s P68 Časově omezený Komfortní režim OFF OFF; min P69 Dočasná žádaná teplota pro Komfort (viz. také Žádaná teplota pro Komfort P08) OFF OFF = Zablokován ON = Povolen P70 Přijímač pro dálkové IČ ovládání ON OFF = Zablokován ON = Povolen P71 Návrat k továrnímu nastavení OFF OFF = Zablokován ON = Spuštění návratu k továrním hodnotám Diagnostika & test d01 Typ aplikace Diagnostika 0 = (Žádná aplikace) 1 = 2-trubk. 2 = 2-trubk. s elektro ohřevem 3 = 2-trubk. s radiátorem 4 = 4-trubk. 5 = 2 stupňové vytápění nebo chlazení 6 = 4-trubk. s elektro ohřevem d02 Stav vstupu X1 Diagnostika 0 = Neaktivován (pro DI) 0 49 C = aktuální teplota (pro AI) d03 Stav vstupu X2 Diagnostika 0 = Neaktivován (pro DI) 0 49 C = aktuální teplota (pro AI) d04 Stav vstupu D1 Diagnostika 0 = Neaktivován (pro DI) d05 Testovací režim pro kontrolu směru chodu pohonu Y1/Y2 (levým tlačítkem opustíte menu) = žádný signál na výst. Y1 a Y2 OPE = zapnutý výstup Y1, otevírání CLO = zapnutý výstup Y2, uzavírání d06 Testovací režim pro kontrolu směru chodu pohonu Y3/Y4 (levým tlačítkem opustíte menu) = žádný signál na výst. Y3 a Y4 OPE = zapnutý výstup Y3, otevírání CLO = zapnutý výstup Y4, uzavírání Podrobnější informace o funkcích a nastavení regulátoru RDG100T naleznete v základní dokumentaci P3181. Dokument je možné stáhnout na Building Technologies RDG100T /5
