1 Výkresová dokumentace k výrobku skříňový nábytek Zadání: Navrhněte výrobek podle přání zákazníka (musí být funkční a vyrobitelný) a vypracujte výkresovou dokumentaci na výkresy formátu A3, podle norem technického kreslení dřevozpracujícího průmyslu a pravidel dohodnutých v hodinách konstrukce: 1. Narýsujte technický výkres, výkres(y) potřebných detailů konstrukce a to včetně rámce a popisového pole viz níže. 2. Vytvořte kusovník dílů (MS WORD případně rukou), které tvoří váš výrobek: > dokumenty > studijní opory > Kusovník.doc Termín odevzdání celé výkresové dokumentace k výrobku je: 1. termín (konzultace, dopracování): v pondělí termín (odevzdání):do Student Výrobek Hlavní materiál (nebo jejich kombinace)* Požadavky na rozměry* Poznámka* Axmanová Veronika masiv OR zásuvky a police prádlo, ručníky, povlečení, el. spotřebiče, Fica Patrik masiv, dýhovaná PDL, Galeček František masiv BO Hynek Ondřej dýhovaná DTD, masiv, nákližky Jura Filip dýhovaná PDL, masiv, nákližky prádlo, trička, košile, drobnosti, Konečný Filip masiv, dýhovaná PDL, Kopa Jindřich dýhovaná DTD, dekor?

2 Král Richard Krátký Martin Lasáková Gabriela masiv DB masiv JS masiv, sklo zásuvky a police prádlo, ručníky, povlečení, el. spotřebiče, oděvy a obuv zimního období, drobnosti, Navrátilová Alena dýhovaná DTD, masiv, oděvy a obuv zimního období, drobnosti, Surý Jan dýhovaná DTD, masiv, nákližky Šímová Alena masiv, sklo obuv odděleno mezistěnou, kabáty, čepice, drobnosti, zrcadlo Vaněčková Klára dýhovaná DTD, masiv, nákližky oděvy a obuv zimního období, drobnosti, Veselý Jakub Vránová Kateřina DTD-L, dekor? moderní design? masiv BO obuv odděleno mezistěnou, kabáty, čepice, drobnosti, zrcadlo zásuvky a police prádlo, ručníky, povlečení, el. spotřebiče *** Materiál, rozměry, funkčnost výrobku může být v určité toleranci upravena nebo rozšířena např. o různé moderní doplňky: bodová světla, drátěný program a jiné prvky, samozřejmě doložena dokumentací.

3 Rozměry na obrázku jsou v cm.

4 HODNOCENÍ TECHNICKÝCH VÝKRESŮ (předmět konstrukce a technické kreslení) KAŽDÝ ODEVZDÁVANÝ TECHNICKÝ VÝKRES BUDE VŽDY OBSAHOVAT: RÁMEČEK, VYPLNĚNÉ POPISOVÉ POLE A NARÝSOVANÝ VÝROBEK V ROZSAHU VAŠEHO UVÁŽENÍ. HODNOCENÍ: na 100 % v daném termínu 1 na 80 % v daném termínu 2 na 50 % v daném termínu 3 4 pod 50 % v daném termínu 5 neodevzdání v daném termínu možná oprava do další hodiny (5 za neodevzdání zůstává) Co se hodnotí: vyřešení zadání 20 % (konstrukce, spoje, rozměry, vyrobitelnost) narýsování všech potřebných pohledů 20 % (pohled je nárys, bokorys, půdorys a jejich řezy + detaily) vypracování podle pravidel technického kreslení 30 % (typy čar, kóty, značení a šrafování materiálů, vyplněné popisové pole) řezba (frézovaný profil) stanovená v zadání 10 % (na masivu kde vhodně doplňuje návrh a tvoří alespoň 5 % povrchu výrobku) Kusovník 10 % Úprava (čistota) provedení 10 % (šmouhy, guma, rýhy) Při zjištění nedostatků vypracované práce bude hodnocení, podle jejich počtu a závažnosti, vyučujícím odpovídající měrou sníženo.

5 Popisové pole Identifikační údaje výkresu: a) název a adresa organizace, která výkres zpracovala, b) jména pracovníků zodpovědných za výkres, datum zhotovení, c) název výrobku, d) obsah výkresu, (pohled, řez, detail), e) měřítko hlavní, vedlejší, f) evidenční číslování, g) číslo výkresu/celkový počet výkresů.

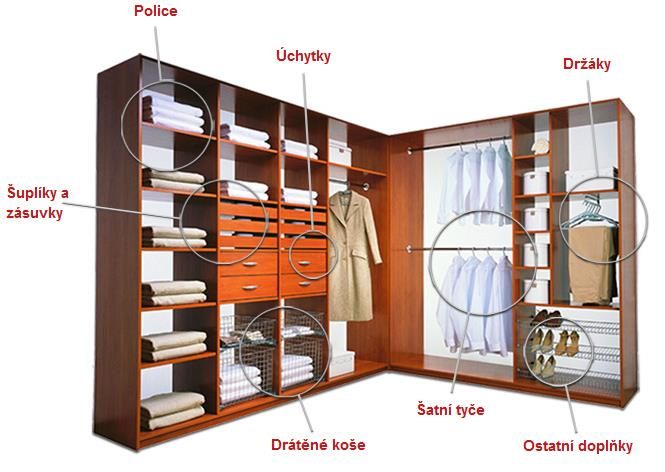

Skříně (vestavné skříně) řešení úložného prostoru Ještě než se pustíme do výroby vestavěné skříně, můžete si vše pečlivě doma připravit a naplánovat.

6 Skříně (vestavné skříně) řešení úložného prostoru Ještě než se pustíme do výroby vestavěné skříně, můžete si vše pečlivě doma připravit a naplánovat. Ideální je, když začneme na papíře plánovat, co vlastně potřebujeme. Je totiž důležité vědět: kdo všechno bude vestavěnou skříň užívat, jaké věci a v jakém množství potřebujeme uložit. Je rozdíl, zda skříň pojmeme na uložení sezónních věcí (třeba na boty) a potřeb do domácnosti (žehlicí prkno, držák na žehličku, sušák) nebo jen na šatstvo a osobní věci. Pomůže nám, když si sepíšeme přibližný počet oděvů (pomyslných vyskládaných komínků), zkusíme napočítat počet ramínek, kabelek, šál. Také se zamyslíme nad tím, zda preferujeme výsuvy a police, nebo máme raději, když oblečení (i svetříky) spíše visí. Vždy přitom počítáme s tím, že věcí obvykle přibývá, a tak je vhodné vnitřní uspořádání trochu naddimenzovat. Stejně tak se nebráníme vysokým tyčím na dlouhé elegantní šaty do společnosti, držákům na kravaty. I mladý pár, který se zařizuje a je dnes nenáročný a preferuje volný styl oblékání, může za pár let zjistit, že v nové práci je za samozřejmost považován oblek s kravatou, pro dámu kostýmek. Nejpoužívanější svršky skládáme do výše očí, méně používané pod 50 cm nebo nad 170 cm. Na trička a složené svetříky stačí police s hloubkou cm, složené kalhoty už vyžadují 60 cm. Příklad uspořádání vestavěné skříně 1. Jednostranná sklopná tyč 2. Teleskopická šatní tyč 3. Police pevná/výsuvná 4. Rozpěrná šatní tyč na ramínka 5. Věšák na vázanky MAX 6. Prádelní koš 7. Věšák na vázanky AMBOS 8. Koš drátěný nízký 9. Koš drátěný vysoký 10. Koš na čistící prostředky 11. Držák na hadice vysavače 12. Dvoustranná sklopná tyč 13. Police na boty 14. Žehlící prkno

http://www.komandor.cz/usporadani-satni-skrine/ 1. Ve sloupcích z triček se můžete hravě zorientovat. 2. Jak skladovat košile? Dejte dvě šatní tyče nad sebe. 3.

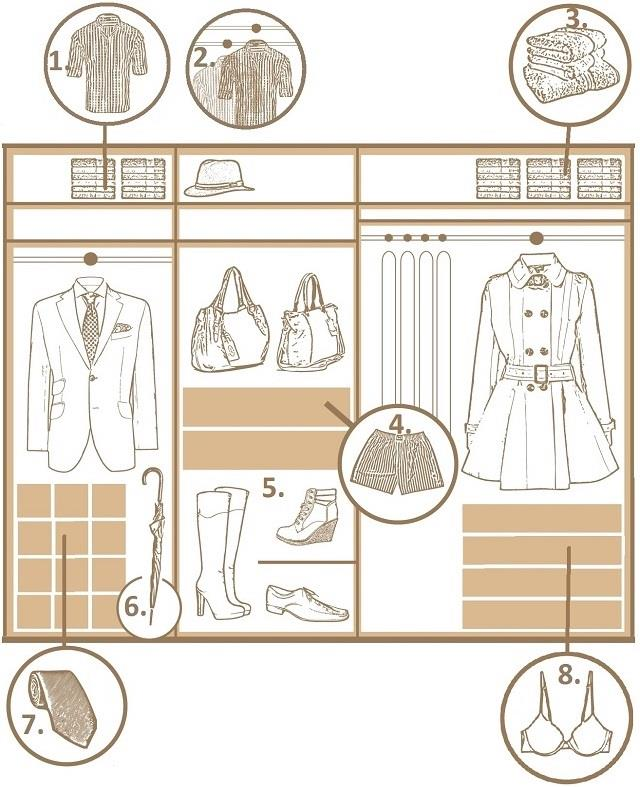

7 1. Ve sloupcích z triček se můžete hravě zorientovat. 2. Jak skladovat košile? Dejte dvě šatní tyče nad sebe. 3. Horní police se hodí pro skladování povlečení nebo ručníků. 4. Šuplíky můžete nechat na očích anebo je schovat za posuvné dveře. 5. Držáky na boty schovejte do skříně. 6. Místo ve skříni mají i deštníky. 7. Malé šuplíčky na míru ideálně poslouží pro skladování kravat a podobných doplňků. 8. Mělké šuplíky jsou přehlednější.

8 Orientační tabulka velikostí Vnitřek skříně navrhněte podle velikosti oblečení a předmětů. Abychom Vám ušetřili čas, připravili jsme pro Vás tabulku s orientačními rozměry několika nejčastějších kusů oblečení a dalších věcí, které ve vestavěných skříních nejčastěji skladujete:

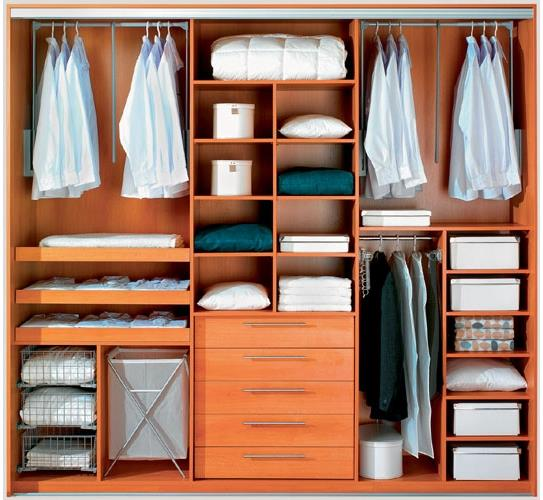

9 Návrhy:
