MONOTRON 200 série 23000

Transkript

1 MONOTRON 200 série U ivatelská pøíruèka Regu AD s vestavěnými spínacími hodinami (varianta H ) JESY s.r.o., Na Cvièírnì 188, Liteò jesy@jesy.cz, Datum Počet stran Číslo dokumentu 4/ PU-FMON-1-01-C

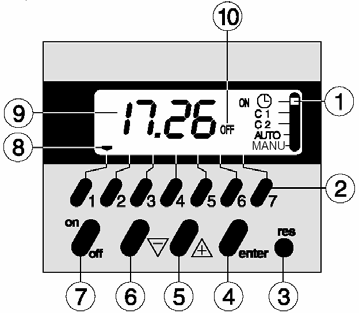

2 2 MONOTRON Základní popis zařízení Elektronické týdenní spínací hodiny s 1 či 2 kanály. MONOTRON umožňuje uložení v paměti 20 příkazů ON nebo OFF, každý příkaz může být určen pro jeden nebo více libovolných dnů v týdnu. (tyto dny tvoří skupinu dnů) Důležité : Po uvedení do chodu a před programováním je nutno zmáčknout RESET, aby byla vymazána paměť. Tlačítko RESET zmáčkněte např. kuličkovým perem, nepoužívejte ostré předměty, které by tlačítko mohly poškodit. Při provozu vzduchotechniky podle spínacích hodin musí být regulátor v režimu dálkového ovládání (svítí kontrolka DÁLKOVĚ ) 2. Technická data Napájení: 230 V 50/60 Hz Rezerva chodu: lithiová baterie Životnost :10 let Spínací proud: 16 A 250 V ~ Ochranná třída II 1 Přepínač pro volbu modu - Nastavení času C1 Programování 1. kanálu C2 Programování 2. kanálu (jen u 2- kanálové verze) AUTO Uvedení do provozu MANU Ruční ovládání ON(zapnout) nebo OFF(vypnout) trvalé nebo časově omezené 2 Volba dnů 3 RESET vymazání paměti 4 Uložení do paměti 56 Změna času (hodiny, minuty) 7 ON/OFF 8 Značení dnů v týdnu 9 Značení času Stav kanálů pro 2-kanálovou verzi : 1. kanál vlevo 2. kanál vpravo

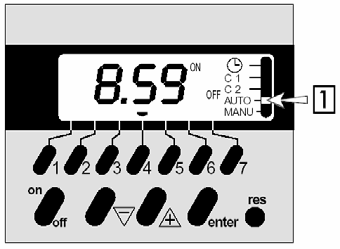

3 Uživatelská příručka 3 3. Nastavení času Příklad: Čtvrtek 8:59 1. Přesuňte jezdec do polohy nastavení času 2. Volba dne Stiskem odpovídajícího tlačítka (nad tlačítkem odpovídajícím zvolenému dnu se objeví šipka). 1 : Pondělí, 2 : Úterý, 3 : Středa 3. Nastavení času (hodiny a minuty) Pomocí tlačítek + a Při opuštění módu nastavení času se hodiny okamžitě uvedou do chodu (jen v případě změny času) 4. Programování - kanál Zapnutí Příklad : ON v 7:35 od pondělka do pátku 1. Přesuňte jezdec do polohy C1 2. Volba dne v týdnu Stiskem příslušných tlačítek (nad tlačítkem pro daný den se objeví šipka) Volba 1x zmáčknout Zrušit 2x zmáčknout 3. Nastavení času sepnutí Pomocí tlačítek + a 4. Volba ON nebo OFF (zapnutí nebo vypnutí) Pro první příkaz je předvolen automaticky ON 5. Uložení příkazu do paměti Uložení příkazu do paměti se provede stisknutím tlačítka ENTER

4 4 MONOTRON Vypnutí Příklad : OFF v 17:15 od pondělí do čtvrtka 1. Volba dne v týdnu Stiskem odpovídajícího tlačítka 2. Nastavení času sepnutí Pomocí tlačítek + a 3. Volba ON nebo OFF Po příkazu ON je automaticky zvolen OFF 4. Uložení příkazu do paměti Uložení se provede stisknutím tlačítka ENTER Následující příkazy vložení dalších příkazů se provede opakováním výše uvedeného postupu 5. Programování kanál 2 (jen pro 2-kanálové verze) 1. Přesuňte jezdec do polohy C2 2. Postupujte jako pro kanál 1

5 Uživatelská příručka 5 6. Provozní stav auto Důležité : Abychom uvedli vložený program MONOTRONU 200 do chodu, je nutno přesunout jezdec do polohy AUTO. Kanály přejdou automaticky do naprogramované polohy. 1. Přesuňte jezdec do polohy AUTO Zobrazí se údaje o čase, aktuálním dnu a stavu kanálů. Tato poloha nedovolí žádné zásahy uživatele ani ruční nastavení, ani programování. Kromě RESET jsou všechna tlačítka pasivní. 7. Čtení příkazů 1. Přesuňte jezdec do polohy C1 nebo C2 2. Opakovaným zmáčknutím ENTER se zobrazí jednotlivé vložené příkazy ze všech dnů v týdnu. Příkazy budou uvedeny v chronologickém pořadí podle dnů v týdnu, jejichž značky budou blikat.

6 6 MONOTRON Změna nebo zrušení příkazů 8.1 Změna času zapnutí Příklad : Pondělí ON v 7:35 posunout na 7:50 Zvolení příkazu ke změně jako v kapitole 7 1. Den nebo dny, které chceme změnit, zvolíme zmáčknutím odpovídajícího tlačítka.dílky odpovídající zvoleným dnům neblikají, ostatní ano. 2. Změna nastavení času pomocí tlačítek + a 3. Uložení nového času do paměti tlačítkem ENTER Upozornění : V případě, že je paměť plná ( 20 uložených příkazů) je možno změnit čas sepnutí jen pro celou skupinu dnů, pro kterou byl původně vložen, jinak se objeví při zmáčknutí tlačítka pro změnu dnů, nebo tlačítka ON/OFF hláška END přeplnění paměti a změna nebude akceptována.

7 Uživatelská příručka Připojení jiných dnů k existujícímu rozvrhu Příklad : ON v 7:35 přidělit také na sobotu Zvolení příkazu ke změně jako v kapitole Zvolit den nebo dny, které chceme připojit, pomocí odpovídajících tlačítek. 2. Uložení změn do paměti zmáčknutím ENTER 8.3 Zrušení existujících příkazů pro určité dny Příklad : ON v 7:35 pro úterý a středu zrušit Zvolení příkazů ke změně jako v kapitole Zvolit den nebo dny, které chceme zrušit. Zmáčknout odpovídající tlačítka prozvolené dny. Zvolené dny neblikají, ostatní ano. 2. Uložení změn do paměti tlačítkem ENTER.

8 8 MONOTRON Poloha timer Umožňuje ruční přenastavení stavu ON nebo OFF současně pro oba kanály. 2 možnosti : - stále přenastavení - časově omezené přenastavení 9.1 Stálé přenastavení 1. Přesuňte jezdec do polohy MANU 2. Zvolte stav kanálů (ON nebo OFF) Abychom zrušili stálé přenastavení, vrátíme se jezdcem zpět do polohy AUTO(na displeji zmizí h) 9.2 Časově omezené přenastavení Příklad : redukovaná teplota po dobu 3 dnů 1. Přesuňte jezdec do polohy MANU 2. Volba délky změny se dá nastavit v intervalech 1 hodiny od 1 do 23 hod, nebo od 1 dne do 27 dnů v intervalu 1 dne (včetně aktuálního dne). Postupným stiskem tlačítka + nebo se objeví nejdříve hodiny a pak dny. 3. Zvolte stav kanálů (ON nebo OFF) 4. Přesuňte jezdec do poloha AUTO Údaje o stavu kanálů blikají označují změny. Po uplynutí zadané doby se přístroj vrátí do původního programu. - je-li zadána změna v hodinách : návrat k původnímu programu přesně po uplynutí naprogramované délky změny - je-li zadána změna v dnech : návrat k původnímu programu v 0.00 po uplynutí naprogramovaného počtu dní změny Abychom zrušili časově omezené přenastavení, stiskem tlačítek + a se vrátíme do polohy h a vrátíme se jezdcem do polohy AUTO.
