1 Digitální luxmetr Sonel LXP-1 Návod k obsluze Přístroj je určen k měření osvětlení ve vnitřních a venkovních prostorách. Naměřené hodnoty osvětlení lze odečítat v jednotkách osvětlení lux nebo fotokandela. Naměřené hodnoty jsou stabilní a reprodukovatelné. Přístroj umožňuje uchovat ve vnitřní paměti naměřené hodnoty manuálně nebo automaticky (data logger s možností nastavení vzorkování). Komunikaci s počítačem umožňují software Ligth Meter (standardně) FOTON (příslušenství). Komunikace probíhá po USB rozhraní.

2 1 Popis čelního panelu přístroje

3 2 Popis symbolů LCD

4 3 Příprava k měření luxmetrem Připojte kabelem snímač osvětlení k přístroji. Přístroj zapněte tlačítkem ON / OFF (vlevo dole). Ze snímače sejměte ochranný kryt, jinak zobrazuje displej hodnotu Tlačítkem RANGE nastavte odpovídající měřicí rozsah (400, 4k, 40k, 400k) Tlačítkem UNITS nastavte požadované jednotky měření (lux, fotokandela) Upozornění Přístroj je vybaven funkcí automatického vypnutí Auto OFF. Pokud požadujete funkci zrušit, zmáčkněte současně tlačítka RANGE + REC (symbol kolečka v dolní části displeje není zobrazen). 4 Speciální funkce přístroje 4.1 Funkce DATA HOLD Po zmáčknutí tlačítka HOLD je na displeji zobrazena naměřená hodnota, která se nemění (HOLD - držení), opětovným zmáčknutím tlačítka HOLD přejde přístroj do stavu reálného měření a hodnota na displeji odpovídá měřenému osvětlení. 4.2 Funkce REL Funkce REL posouvá osu měření o uživatelem zvolené hodnotu. Funkci lze přirovnat k sortování, kdy nastavíme určitou hodnotu a displej zobrazuje odchylku od této hodnoty. Příklad použití funkce REL - ve standardním režimu naměříme hodnotu např. 100 lux - zmáčkneme tlačítko REL (posuneme počátek měření o 100 lux a měříme dále pouze odchylky od 100 lux) - v dolní části displejië je indikován symbol MENU - dalším měřením v režimu REL zobrazí displej hodnotu např. 200 lux - opětovně zmáčkneme tlačítko REL a přístroj přejde do standardního režimu měření a zobrazí hodnotu 300 lux - správná hodnota měřená standardně (bez režimu REL) je 300lux v režimu REL zobrazoval luxmetr hodnotu 200 lux = 300lux - 100lux (o 100 lux které jsme posunuli počátek měření)

5 4.3 Funkce PEAK max / PEAK min / MAX / MIN Funkce zobrazují extrémní body reálného měření. Funkce Peak reaguje na velmi rychlé změny osvětlení (PEAK špička). Během měření zmáčkněte např. tlačítko MAX na displeji je zobrazována maximální hodnota měření. Při zmáčknutí MIN je zobrazována minimální hodnota, podobně funkce PEAK, jak bylo řečeno pro velmi rychlé změny osvětlení. Příklad naměříme hodnotu 200lux a zmáčkneme tlačítko MAX na displeji je zobrazena hodnota 200 lux pokud naměříme hodnotu 150lux zůstává na displeji hodnota 200 lux. pokud naměříme hodnotu vyšší než 200 lux je tato zobrazena na displeji. Použití funkcí zmáčkněte poprvé tlačítko MAX / MIN - měříme MAX hodnotu opětovným zmáčknutí tlačítka MAX / MIN - měříme MIN hodnotu dalším zmáčknutím tlačítka MAX / MIN je uveden přístroj do základního režimu. Podobné je použití funkčního tlačítka PEAK 4.4 Funkce LOAD / podsvětlení přístroje Zmačknutím tlačítka LOAD na kratší dobu je podsvětlen LCD přístroje Opětovným zmáčknutím je podsvětlení displeje vypnuto. Delším zmáčknutím tlačítka LOAD jsou manuálně vyvolána data z paměti, která byla manuálně zadávána. Tlačítkem LOAD nelze vyvolat hodnoty uchovaní automaticky. Ty lze vyvolat pouze z počítače pomocí software FOTON.

6 4.5 Nastavení dat přístroje Nastavení vnitřních hodnot přístroje (datum, vzorkování apod.) se provádí současným zmáčknutím tlačítek REC + UNITS Po zmáčknutí tlačítek REC + UNITS v horní části displeje bliká symbol času. Blikající symboly lze nastavit pomocí tlačítek s označením šipek, tedy MAX / MIN blikající hodnotu lze zvýšit - svislé nastavení HOLD blikající hodnotu lze snížit - svislé nastavení Tlačítky REL a PEAK lze krokovat ve vodorovném směru. Po provedení nastavení času lze nastavit interval vzorkování SAMPLING - pro cyklické ukládání hodnot do paměti (např. 1s, 2s, 3s, ) V tomto intervalu budou ukládána data v režimu automatického ukládání do vnitřních pamětí. Např. při nastavení Sampling = 05 bude každých 5s uložena hodnota do vnitřní paměti. Po nastavení vzorkování lze nastavit dále měsíc 1-12 den v měsíci 1-31 den v týdnu 1-7 Opětovným zmáčknutí tlačítek REL + UNITS přejde přístroj do základního režimu měření. 4.6 Ukládán hodnot do vnitřních pamětí Ukládání může být provedeno manuálně automaticky funkce data logger bez přítomnosti obsluhy přístroje, je vypnuta funkce Auto OFF.

7 4.6.1 MANUÁLNÍ ukládání a zpětné vyvolání hodnot z vnitřní paměti Zmáčkněte tlačítko REC (cca 1 s) (krátké zmáčknutí, delší zmáčknutí představuje automatický záznam). V horní části displeje je zobrazen symbol MEM (memory - paměť) Vedle symbolu MEM je uvedena paměťová buňka - číslo paměti, do které bude uložena naměřená hodnota Opětovným zmáčknutím tlačítka REC je zaznamenaná hodnota do paměti, automaticky je nabídnuta vyšší paměťová buňka (posloupnost 01, 02, 03, ) Zmáčknutím tlačítka LOAD lze zpětně zobrazit postupně, manuálně uložené,. hodnoty ve vnitřní paměti Paměťová buňka, ze které bude zobrazena uložená hodnota se volí tlačítky MAX / MIN nahoru a HOLD dolů (podle šipek). Opětovným zmáčknutím tlačítka LOAD (cca 5s) přejde přístroj do základního režimu měření. Současným zmáčknutím REC + LOAD je paměť vymazána, v horní pravé části displeje je zobrazen symbol MEM CL Vymazání zabere více času, ke nutno počkat až není indikován symbol mazání paměti. Příklad uložení dat do vnitřní paměti Krátké zmáčknutí tlačítka REC zobrazí se MEM + číslo paměťové buňky, např. MEM 01 Zmáčknutím tlačítka REC se uloží do paměti hodnota a je nabídnuta vyšší paměťová buňka MEM 02 Zmáčknutím tlačítka LOAD (cca 5 s) lze krokováním MIN / MAX nebo HOLD zobrazovat na displeji uložené hodnoty.

8 4.6.2 Automatické ukládání hodnot do vnitřní paměti - funkce data logger V sekci nastavení přístroje byl nastaven čas - vnitřní reální hodiny, rychlost odběru vzorků apod. Postup automatického ukládání hodnot do vnitřní paměti Zmáčkněte tlačítko REC (cca 5s) Na displeji bliká symbol MEM a je zobrazena paměťová buňka do které jsou ukládá na data (v programu je paměťové místo označeno SORTING) Je-li loggerová paměť zaplněna je indikován symbol OL Funkcí HOLD lze ukládání dat do zvolené paměťové buňky (např. MEM 05) zastavit a opětovné spustit (symbol MEM nebliká) Zmáčknutím tlačítka REC (cca 5s) je ukládání dat do zvolené části loggerové paměti vnitřní paměti zastaveno. Opětovným zmáčknutím tlačítka REC (cca 5s) lze pokračovat v záznamu do další části buňky loggerové paměti. Tak lze pokračovat v záznamu až do konce loggerové paměti (99 buňka) Aplikace opětovného záznamu do loggerové paměti u praktického měření luxmetrem V jedné místnosti provedeme měření do části paměti MEM 01, záznam lze přerušit stisknutím HOLD, opětovným stisknutím HOLD je pokračováno v záznamu do paměťové části MEM 01. Zmáčkneme REC (cca 5s) a ukončíme záznam do MEM 01. V druhé místnosti opětovným zmáčknutím REC (cca 5s) probíhá záznam do paměťové části loggeru MEM 02,... Ukončení záznamu do MEM 02 se provede zmáčknutím REC. Takto lze pokračovat dále až do paměťové části MEM 99.

9 Vyvolání záznamu z loggerové paměti. Jednotlivé paměťové buňky jsou odděleny (Logger 004, Logger 005,...) Vymazání celé loggerové paměti se provede při zapnutí přístroje současným zmáčknutím tlačítka REC + ON, přičemž tlačítko REC musí být podrženo zmáčknuté déle, až je indikován symbol MEM DEL (delete - vymazání). Data uložená do paměti je možné vyvolat pomocí software FOTON. Upozornění Z luxmetru je možné vyvolat dvoje uložená data - data z manuálního ukládání - data z loggerové paměti

10 V uvedeném obrázku jsou stažena data, která byly uložena manuálně (není zaškrtnuto pole Read from Data Logger) Pokud není zaškrtnutý Read from Data Logger jsou stažena data uložená manuálně Je-li políčko Read from Data Logger, jsou stažena data z loggeru. V uvedeném obrázku jsou stažena data, která byly uložena automaticky - loggerová paměť

11 Data z manuálního ukládání - bylo uloženo 20 hodnot

12 Data z automatického ukládání - loggerová paměť 4.7 Funkce APO (AutoPower Off) automatické vypnutí přístroje Po zapnutí přístroje je funkce aktivní a přístroj je po určitém čase sám vypnut. Současným zmáčknutím tlačítek REC + RANGE je funkce vypnuta. 4.8 Propojení s počítačem Luxmetr se propojuje s počítačem přiloženým kabelem po rozhraní USB. Program se instaluje z CD buď automaticky nebo manuálně, dle zručnosti technika.

13 4.9 Software Light Meter Software je dodáván s přístrojem, instalace probíhá po vložení přiloženého CD do počítače. Přístroj je připojen většinou automaticky. Lze zvolit tři varianty provozu záznam na měřených hodnot v reálném čase vyvolání hodnot uložených manuálně ve vnitřní paměti luxmetru vyvolání hodnot z automatického záznamu (loggerová funkce) Vyvolání hodnot uložených manuálně ve vnitřní paměti luxmetru

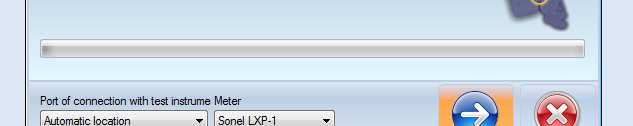

14 Záznam na měřených hodnot v reálném čase 4.10 Software FOTON Software FOTON zpracovává naměřené hodnoty dle normy EN 12464, není součástí standardní dodávky (příslušenství - příplatek) Instalace SW FOTON Nejprve nainstalujte ovladač, dle operačního systému, který používáte. Ovladače jsou umístěny v souboru DODATKI (např. ovladač CP210x W7). Potom instalujte software FOTON. Po spuštění software FOTON lze stáhnout data z luxmetru (Download data from Instrument) a provádět s nimi požadované operace, které umožňuje software.

15 Stahování naměřených hodnot z luxmetru do počítače Vyvolání hodnot uložených manuálně ve vnitřní paměti luxmetru

16 Vyvolání hodnot uložených automaticky (loggerová funkce) ve vnitřní paměti luxmetru (20 oddělených měří)
