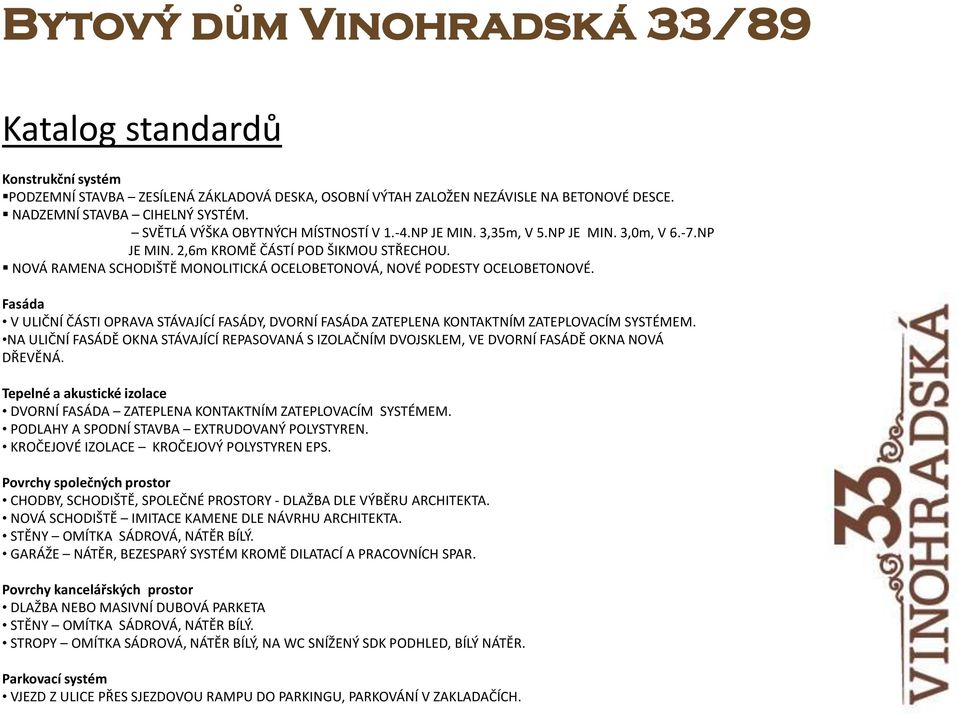

1 Bytový dům Vinohradská 33/89 Katalog standardů Konstrukční systém PODZEMNÍ STAVBA ZESÍLENÁ ZÁKLADOVÁ DESKA, OSOBNÍ VÝTAH ZALOŽEN NEZÁVISLE NA BETONOVÉ DESCE. NADZEMNÍ STAVBA CIHELNÝ SYSTÉM. SVĚTLÁ VÝŠKA OBYTNÝCH MÍSTNOSTÍ V 1.-4.NP JE MIN. 3,35m, V 5.NP JE MIN. 3,0m, V 6.-7.NP JE MIN. 2,6m KROMĚ ČÁSTÍ POD ŠIKMOU STŘECHOU. NOVÁ RAMENA SCHODIŠTĚ MONOLITICKÁ OCELOBETONOVÁ, NOVÉ PODESTY OCELOBETONOVÉ. Fasáda V ULIČNÍ ČÁSTI OPRAVA STÁVAJÍCÍ FASÁDY, DVORNÍ FASÁDA ZATEPLENA KONTAKTNÍM ZATEPLOVACÍM SYSTÉMEM. NA ULIČNÍ FASÁDĚ OKNA STÁVAJÍCÍ REPASOVANÁ S IZOLAČNÍM DVOJSKLEM, VE DVORNÍ FASÁDĚ OKNA NOVÁ DŘEVĚNÁ. Tepelné a akustické izolace DVORNÍ FASÁDA ZATEPLENA KONTAKTNÍM ZATEPLOVACÍM SYSTÉMEM. PODLAHY A SPODNÍ STAVBA EXTRUDOVANÝ POLYSTYREN. KROČEJOVÉ IZOLACE KROČEJOVÝ POLYSTYREN EPS. Povrchy společných prostor CHODBY, SCHODIŠTĚ, SPOLEČNÉ PROSTORY - DLAŽBA DLE VÝBĚRU ARCHITEKTA. NOVÁ SCHODIŠTĚ IMITACE KAMENE DLE NÁVRHU ARCHITEKTA. STĚNY OMÍTKA SÁDROVÁ, NÁTĚR BÍLÝ. GARÁŽE NÁTĚR, BEZESPARÝ SYSTÉM KROMĚ DILATACÍ A PRACOVNÍCH SPAR. Povrchy kancelářských prostor DLAŽBA NEBO MASIVNÍ DUBOVÁ PARKETA STĚNY OMÍTKA SÁDROVÁ, NÁTĚR BÍLÝ. STROPY OMÍTKA SÁDROVÁ, NÁTĚR BÍLÝ, NA WC SNÍŽENÝ SDK PODHLED, BÍLÝ NÁTĚR. Parkovací systém VJEZD Z ULICE PŘES SJEZDOVOU RAMPU DO PARKINGU, PARKOVÁNÍ V ZAKLADAČÍCH.

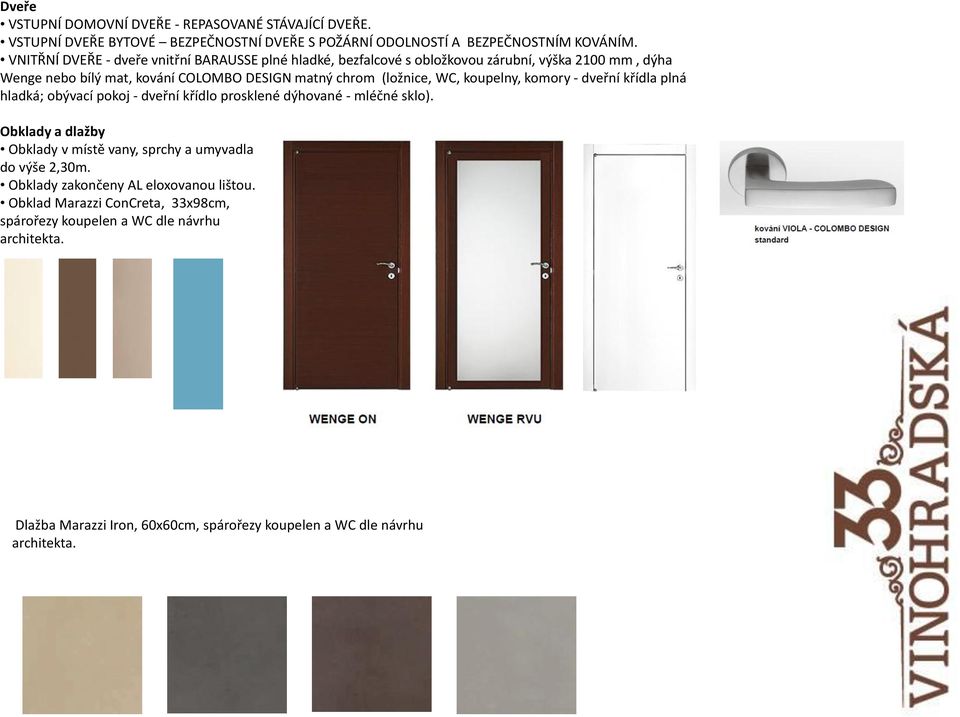

2 Dveře VSTUPNÍ DOMOVNÍ DVEŘE - REPASOVANÉ STÁVAJÍCÍ DVEŘE. VSTUPNÍ DVEŘE BYTOVÉ BEZPEČNOSTNÍ DVEŘE S POŽÁRNÍ ODOLNOSTÍ A BEZPEČNOSTNÍM KOVÁNÍM. VNITŘNÍ DVEŘE - dveře vnitřní BARAUSSE plné hladké, bezfalcové s obložkovou zárubní, výška 2100 mm, dýha Wenge nebo bílý mat, kování COLOMBO DESIGN matný chrom (ložnice, WC, koupelny, komory - dveřní křídla plná hladká; obývací pokoj - dveřní křídlo prosklené dýhované - mléčné sklo). Obklady a dlažby Obklady v místě vany, sprchy a umyvadla do výše 2,30m. Obklady zakončeny AL eloxovanou lištou. Obklad Marazzi ConCreta, 33x98cm, spárořezy koupelen a WC dle návrhu architekta. Dlažba Marazzi Iron, 60x60cm, spárořezy koupelen a WC dle návrhu architekta.

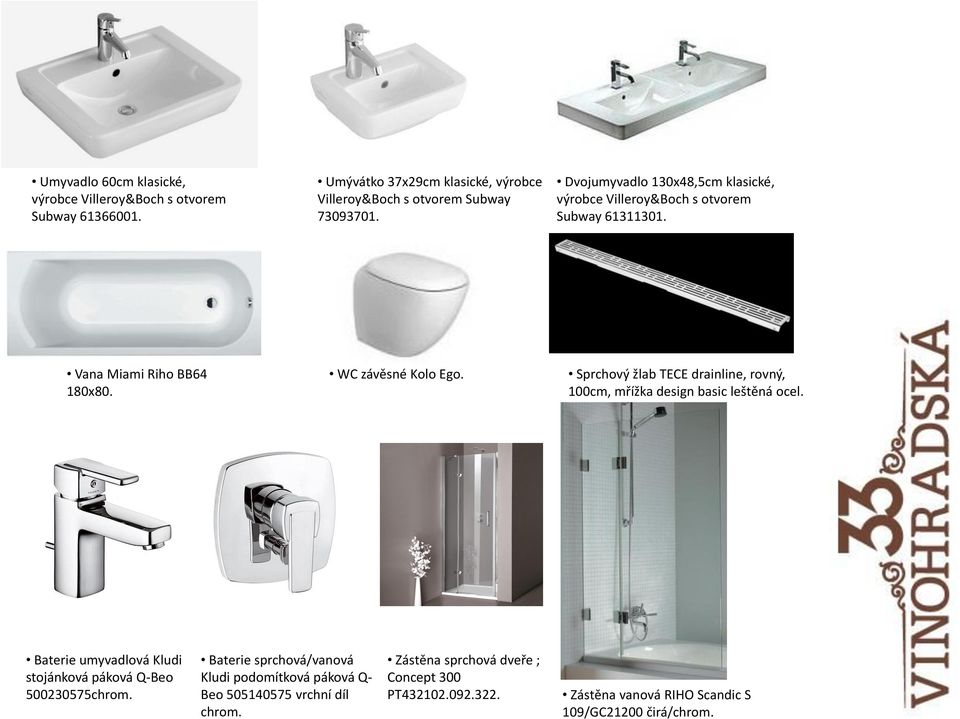

3 Umyvadlo 60cm klasické, výrobce Villeroy&Boch s otvorem Subway Umývátko 37x29cm klasické, výrobce Villeroy&Boch s otvorem Subway Dvojumyvadlo 130x48,5cm klasické, výrobce Villeroy&Boch s otvorem Subway Vana Miami Riho BB64 180x80. WC závěsné Kolo Ego. Sprchový žlab TECE drainline, rovný, 100cm, mřížka design basic leštěná ocel. Baterie umyvadlová Kludi stojánková páková Q-Beo chrom. Baterie sprchová/vanová Kludi podomítková páková Q- Beo vrchní díl chrom. Zástěna sprchová dveře ; Concept 300 PT Zástěna vanová RIHO Scandic S 109/GC21200 čirá/chrom.

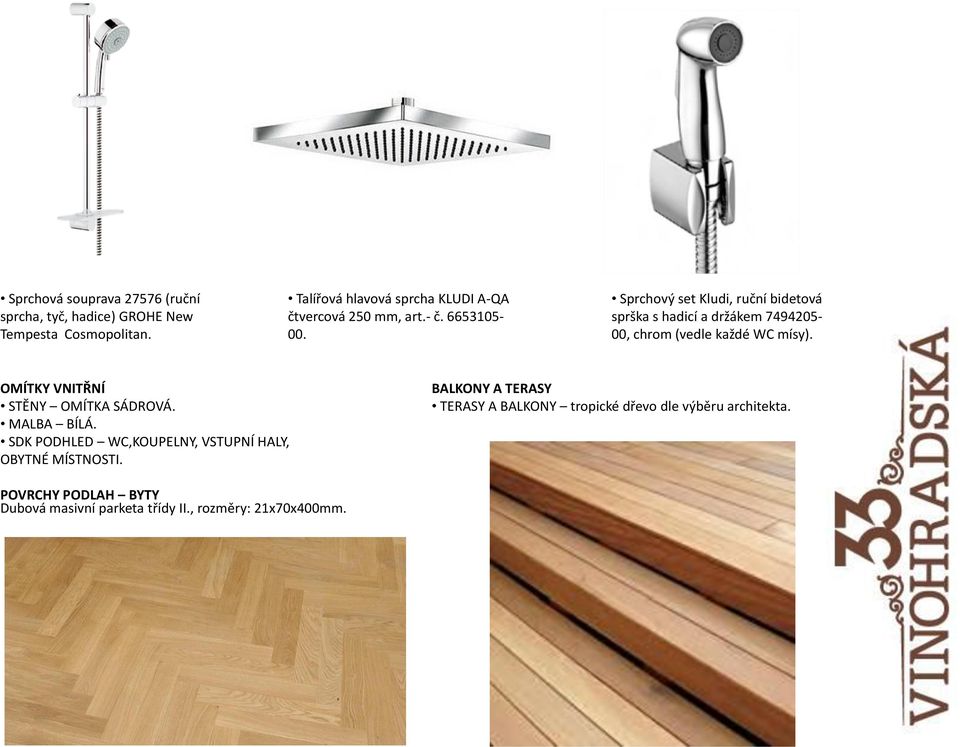

4 Sprchová souprava (ruční sprcha, tyč, hadice) GROHE New Tempesta Cosmopolitan. Talířová hlavová sprcha KLUDI A-QA čtvercová 250 mm, art.- č Sprchový set Kludi, ruční bidetová sprška s hadicí a držákem , chrom (vedle každé WC mísy). OMÍTKY VNITŘNÍ STĚNY OMÍTKA SÁDROVÁ. MALBA BÍLÁ. SDK PODHLED WC,KOUPELNY, VSTUPNÍ HALY, OBYTNÉ MÍSTNOSTI. BALKONY A TERASY TERASY A BALKONY tropické dřevo dle výběru architekta. POVRCHY PODLAH BYTY Dubová masivní parketa třídy II., rozměry: 21x70x400mm.

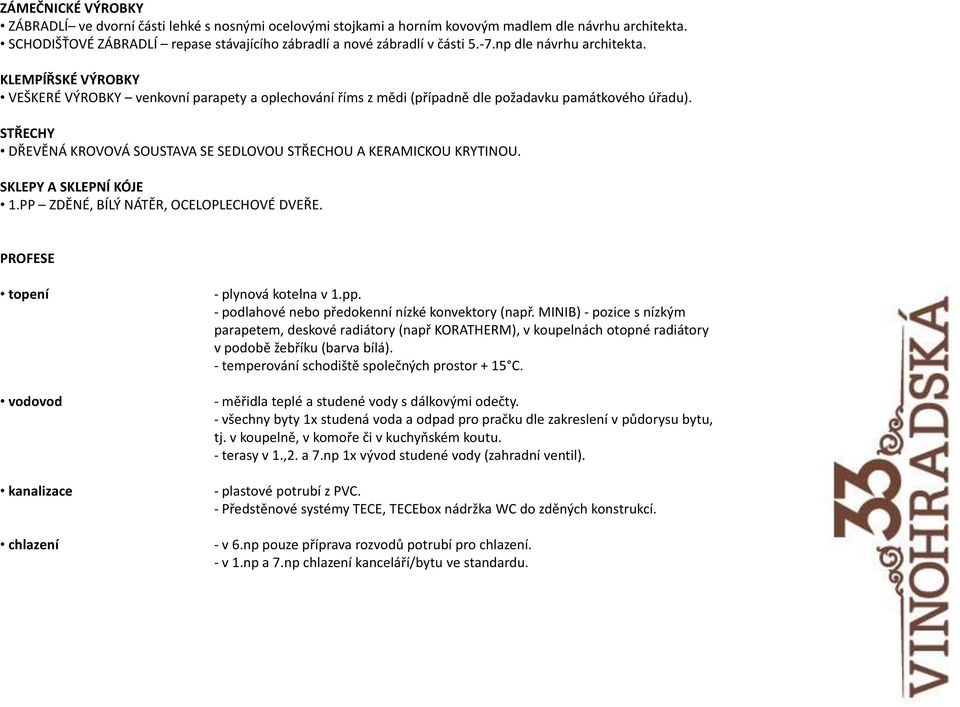

5 ZÁMEČNICKÉ VÝROBKY ZÁBRADLÍ ve dvorní části lehké s nosnými ocelovými stojkami a horním kovovým madlem dle návrhu architekta. SCHODIŠŤOVÉ ZÁBRADLÍ repase stávajícího zábradlí a nové zábradlí v části 5.-7.np dle návrhu architekta. KLEMPÍŘSKÉ VÝROBKY VEŠKERÉ VÝROBKY venkovní parapety a oplechování říms z mědi (případně dle požadavku památkového úřadu). STŘECHY DŘEVĚNÁ KROVOVÁ SOUSTAVA SE SEDLOVOU STŘECHOU A KERAMICKOU KRYTINOU. SKLEPY A SKLEPNÍ KÓJE 1.PP ZDĚNÉ, BÍLÝ NÁTĚR, OCELOPLECHOVÉ DVEŘE. PROFESE topení vodovod kanalizace chlazení - plynová kotelna v 1.pp. - podlahové nebo předokenní nízké konvektory (např. MINIB) - pozice s nízkým parapetem, deskové radiátory (např KORATHERM), v koupelnách otopné radiátory v podobě žebříku (barva bílá). - temperování schodiště společných prostor + 15 C. - měřidla teplé a studené vody s dálkovými odečty. - všechny byty 1x studená voda a odpad pro pračku dle zakreslení v půdorysu bytu, tj. v koupelně, v komoře či v kuchyňském koutu. - terasy v 1.,2. a 7.np 1x vývod studené vody (zahradní ventil). - plastové potrubí z PVC. - Předstěnové systémy TECE, TECEbox nádržka WC do zděných konstrukcí. - v 6.np pouze příprava rozvodů potrubí pro chlazení. - v 1.np a 7.np chlazení kanceláří/bytu ve standardu.

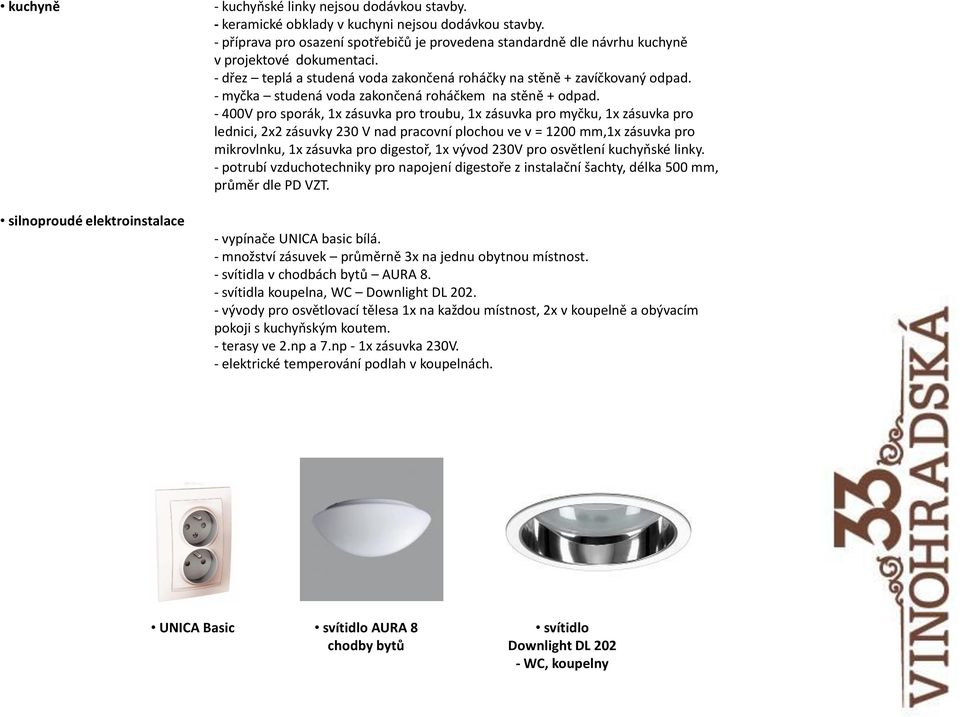

6 kuchyně silnoproudé elektroinstalace - kuchyňské linky nejsou dodávkou stavby. - keramické obklady v kuchyni nejsou dodávkou stavby. - příprava pro osazení spotřebičů je provedena standardně dle návrhu kuchyně v projektové dokumentaci. - dřez teplá a studená voda zakončená roháčky na stěně + zavíčkovaný odpad. - myčka studená voda zakončená roháčkem na stěně + odpad V pro sporák, 1x zásuvka pro troubu, 1x zásuvka pro myčku, 1x zásuvka pro lednici, 2x2 zásuvky 230 V nad pracovní plochou ve v = 1200 mm,1x zásuvka pro mikrovlnku, 1x zásuvka pro digestoř, 1x vývod 230V pro osvětlení kuchyňské linky. - potrubí vzduchotechniky pro napojení digestoře z instalační šachty, délka 500 mm, průměr dle PD VZT. - vypínače UNICA basic bílá. - množství zásuvek průměrně 3x na jednu obytnou místnost. - svítidla v chodbách bytů AURA 8. - svítidla koupelna, WC Downlight DL vývody pro osvětlovací tělesa 1x na každou místnost, 2x v koupelně a obývacím pokoji s kuchyňským koutem. - terasy ve 2.np a 7.np - 1x zásuvka 230V. - elektrické temperování podlah v koupelnách. UNICA Basic svítidlo AURA 8 chodby bytů svítidlo Downlight DL WC, koupelny

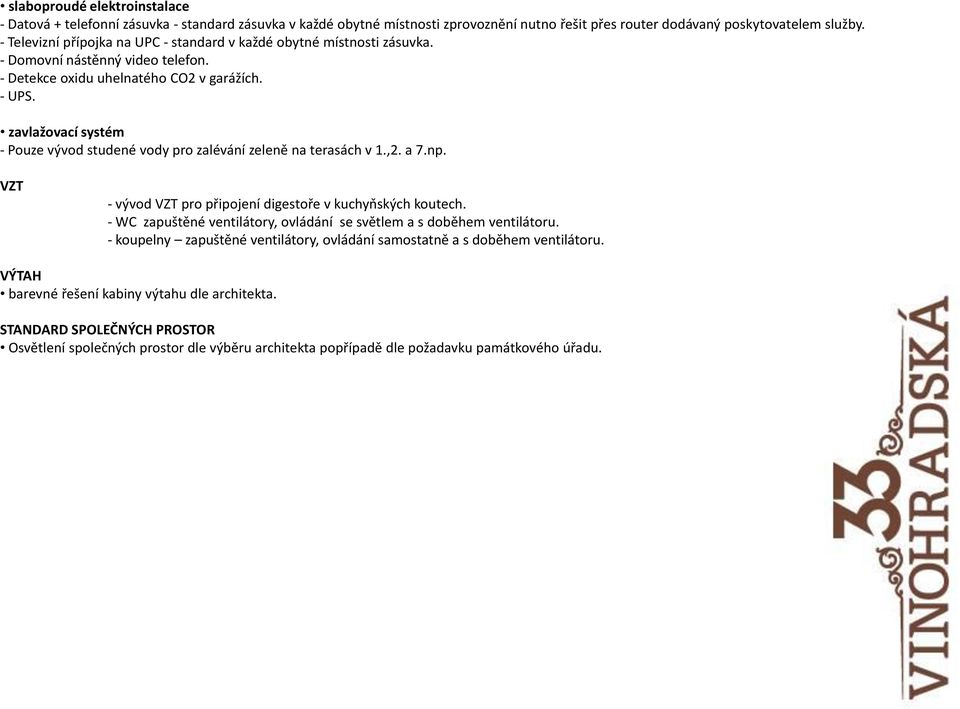

7 slaboproudé elektroinstalace - Datová + telefonní zásuvka - standard zásuvka v každé obytné místnosti zprovoznění nutno řešit přes router dodávaný poskytovatelem služby. - Televizní přípojka na UPC - standard v každé obytné místnosti zásuvka. - Domovní nástěnný video telefon. - Detekce oxidu uhelnatého CO2 v garážích. - UPS. zavlažovací systém - Pouze vývod studené vody pro zalévání zeleně na terasách v 1.,2. a 7.np. VZT - vývod VZT pro připojení digestoře v kuchyňských koutech. - WC zapuštěné ventilátory, ovládání se světlem a s doběhem ventilátoru. - koupelny zapuštěné ventilátory, ovládání samostatně a s doběhem ventilátoru. VÝTAH barevné řešení kabiny výtahu dle architekta. STANDARD SPOLEČNÝCH PROSTOR Osvětlení společných prostor dle výběru architekta popřípadě dle požadavku památkového úřadu.
