WIN-550 Fiber Optic Case/Closure Installation Instruction Sample Graph

Transkript

1 WIN-550 Fiber Optic Case/Closure Installation Instruction Sample Graph B. Multi cables sealing method 1. Repeat the first and the second steps in the single cable sealing methods. 2. A branch off clip needs to be used between cables for separation, use the same fusion procedure as in the single cable. Note: Avoid long period of time in one area when heating. Wait till it cools down before moving it. IV. Fiber Optic organization and connection 1. After the cable has been secured and stabilized, secured the PVC tube in optic fiber organizer and install the optic fiber organizer in the splice tray as shown on the right side picture. 2. Ensure that optic fiber organizer is in the correct position of the splice tray, also verify the length of the fiber, in order to organize the optic fiber correctly. After the length is measured, continue with the optic fiber connection. The excess length should be organized in the splicing organizer immediately whenever each optic fiber is connected. 3. When the connection has done, paste a layer of silicone on the fiber organizer, which is to give protection to the fiber optic. V. Closure Assemble 1. Ensure that the fixing O- ring is in the correct position and place. 2. Cover the closure bottom case with upper closer cover and use snap link to tighten the closure VI Open the closure 1. Clean the surface of the closure before open it. 2. Loosen the snap link, remove and take off the upper closure cover. 3. In case that cable has to be changed, check the fixing O-ring to ensure it is not being distorted, broken or indurate. If all in good condition, usage may be continued. If there are any damages, it is suggested to replace a new fixing O-ring to ensure the feature of waterproof. I. Parts No. QTY 1. 1 Upper Closure Cover 2. 1 Closure Bottom Case 3. 2 Splice Tray 4. 1 Snap Link 5. 2 Fixing O-Ring 6. 1 Un-Leaking O-Ring 7. 6~8 Cable Tie 2.4 x 92 mm 8. 1 Emery Paper 9. 2 Aluminum Foil No. 11 Fusion Sleeves Branching Clip (optional) Cleaning Cloth Installation Instructions Name

2 II. Connection preparation A. Closure preparation 1. Dissemble the closure and take out the bottom closure case 2. Chose the appropriate cable port. 3. Use appropriate tool to cut off the bottom cover and clean the sides. B. Cable preparation 1. Put a mark in the chosen cable 2. Clean the part of the cable that will be used 3. Cover the optic fiber with fusion splice protection sleeves before inserting the cable into the port. (Note: ensure the cable is in the right direction) 4. If there are more than one cable in one port, all of them have to be covered with fusion splice protection sleeves. (Avoid the fusion splice protection sleeve contact with the cable lubricant.) C. Cable position secure 1. Remove a needed length of the plastic shield of the cable with appropriate tool and clean the cable thoroughly. 2. Outage an around 50-60mm for wire or tension objects. Then, stabilize the cable in the stabilizing screw. 3. If this cable has to be connected to the underground, secure the grounding in the valve. 4. Put marks on the cable in the distance of 50mm and 100mm away from the cable shield areas, and use sand paper to roughen these areas 5. Use appropriate fusion splice protection tools to cover cable and pre-heat the fusion splice protection. 6. Place an aluminum foil in the distance of 100mm, cover the cable and use a smoothen tool in order for the foil to be closely touched with the cable 2. Adjust the cable to an appropriate position and ensure the tension object or the wire is securely stabilized. This time, heat the port where the cable is inserted, ensure the whole port with cable is correctly contracted and heat them in circulation motion. Snap Link Un-Leaking O-Ring Upper Closure Cover Splice Tray Closure Bottom Case Air/Relief Valve Dust Cover Cable Ports Fixing-O-Ring Stabilizing Screw Splice Tray Holder III. Cable Sealing Methods A. Single cable sealing method 1. Cover the port with fusion splice protection. Use appropriate temperature to pre-heat the cover area, in order for the splice protection to be contracted. Ensure the whole fusion splice protection is evenly heated and correctly contracted and cover the port. 2 3

3 Declaration on product conformance: The product was manufactured in compliance with valid technical documentation. An observation of designed technology procedures and material was followed according to the ISO 9001 standard. Warranty: The manufacturer guarantees for product imperfections arised within period of warranty due to the demonstrably deficient material, error in design, or deficiencies in manufacture. Such a deficiencies shall be repaired by the manufacturer free of charge. The declaration of conformance must be submitted in case of complaint. The manufacturer is authorized to reject the complaint if the item was demonstrably damaged due to an unqualified infringement, rough manipulation, or by force majeure. The warranty period is 24 months (if not stated other way) starting from the date of product consignment to the customer. The warranty covers the product capability and conformance with agreed, or usual purpose. Note: The product design may vary according to the requirement of the customer. The weight of single product execution may vary. Manufacturer is authorised to develop its products according to the requirements of the customer. Recording of all developing changes in this document is not necessary. Picture is only informative.

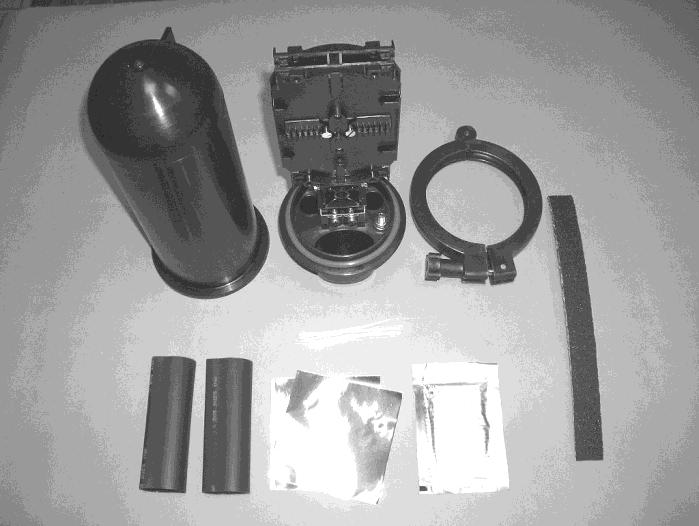

4 SNM 04b kabelová optická spojka - Instalační návod Č. Počet Název 1. 1 Horní kryt uzávěru 2. 1 Spodní pouzdro uzávěru 3. 2 Provařovací deska 4. 1 Pojistný zámek 5. 2 Upevňovací O kroužek 6. 1 Těsnící O kroužek 7. 6~8 Kabelová úchytka 2.4 x 92 mm 8. 1 Smirkový papír 9. 2 Hliníková folie Ochranná trubička pro sváry Odbočný klip Čistící hadřík Pokyny pro instalaci II. Příprava k montáži. A. Příprava kabelové optické spojky 1. Demontujte spodní díl spojky. 2. Vyberte vhodný kabelový vstup. 3. Použijte vhodné nářadí k odpojení spodního dílu a očistěte jej. B. Příprava kabelu. 1. Označte si vybraný kabel. 2. Očistěte část kabelu která bude použita. 3. Chraňte optické vlákno v místě sváru ochrannou trubičkou před vložením kabelu do kabelového vstupu (poznámka: zajistěte správné nasměrování kabelu). 4. Pokud prochází kabelovým vstupem více než jeden kabel, všechny musí být chráněny v místě sváru ochrannou trubičkou. (Zabraňte styku kabelového maziva s ochranou svárů). C. Fixace kabelu ve spojce 1. Odstraňte potřebnou délku plastového ochranného pláště kabelu použitím vhodného nářadí. 2. Konec kolem mm pro vodič (drát) nebo tahový prvek. Potom zpevněte kabel pomocí upevňovacího šroubu. 3. Pokud kabel má být propojen pod zem, zajistěte uzemnění. 4. Označte kabel ve vzdálenosti 50 a 100 mm od ochranného pláště a použijte smirkový papír k zdrsnění této označené části. 5. Použijte vhodné vybavení k provedení a ochraně tavného spoje kabelu. 6. Umístěte aluminiovou folii na vzdálenosti 100 mm a uhlaďte ji tak, aby úzce obepnula kabel. III. Utěsnění kabelu ve vstupním otvoru spojky. A. Utěsnění jednotlivého kabelu 1. Uzavřete místo s tavným spojem. Použijte přiměřenou teplotu k předehřátí ochranného obalu spoje, aby došlo k jeho smrštění. Ujistěte se, že celý tavný spoj je v pořádku, chráněn a obalem překryt. 2. Upravte kabel do vhodné polohy a zkontrolujte bezpečné upevnění kabelu. Místo, kterým je kabel vsunut opět překryjte a obal nahřejte tak, aby došlo k jeho smrštění. Dbejte správného prohřátí a tepelné cirkulaci. B. Utěsnění více kabelů. 1. Opakujte pokyny dle bodů 1 a 2 jako u utěsnění jednotlivého kabelu. 2. Oddělte jednotlivé kabely příchytkou a použijte stejný tavný postup jako u jednotlivého kabelu. Poznámka: Vyhněte se delší době ohřevu jednom místě mezi jednotlivými ohřevy. IV. Uložení a spojení optického vlákna v optokazetě. 1. Po zabezpečení a stabilizaci kabelu uložte PVC trubičku do držáku svárů a tento vložte do optokazety - viz obr. 2. Zajistěte správné umístění optického vlákna v optokazetě a rovněž ověřte délku vlákna s ohledem na jeho správné umístění. Po naměření potřebné délky vlákno v optokazetě pečlivě uložte. 3. Přebytek délky vlákna by měl být v optokazetě pečlivě uložen ihned po provedení každého spoje. 4. Po provedení spojů, zalejte držák svárů silikonovou pastou, která zajistí ochranu optických vláken. V. Uzavření optické spojky. 1. Ověřte si, že fixační O kroužek je umístěn ve správné poloze. 2. Uzavřete spodní díl kazety víčkem, zajišťovací zámek kazety spolehlivě zajistí uzavření víčka.

5 VI. Otevření optické spojky. 1. Pečlivě očistěte povrch spojky před jejím otevřením. 2. Uvolněte a rozevřete zajišťovací kroužek a odstraňte horní válcový kryt spojky. 3. V případě výměny kabelu zkontrolujte, zda fixační O kroužek na spojce není poškozen. Poškozený fixační O kroužek vyměňte, zajistíte tak jeho vodotěsnost. Prohlášení o způsobilosti výrobku: Výrobek byl vyroben dle platné technické dokumentace. Při jeho výrobě byly dodrženy stanovené technologické postupy a byl použit předepsaný materiál v souladu s normou ISO Záruka: Výrobce ručí za vady výrobku vzniklé v záruční době prokazatelně vadným materiálem, chybnou konstrukcí nebo vadným provedením. Tyto vady výrobce odstraní bezplatně. Při reklamaci je nutno předložit prohlášení o způsobilosti výrobku. Výrobce je oprávněn reklamaci zamítnout, jestliže bylo zařízení v záruční době prokazatelně poškozeno neodborným zásahem, hrubým zacházením, vandalismem a zásahem vyšší moci. Záruční doba je 24 měsíců (pokud není stanovena jinak) ode dne odeslání výrobku zákazníkovi. Záruka se vztahuje na funkčnost výrobku a způsobilost ke smluvenému příp. obvyklému účelu. Poznámka: Provedení výrobku se podle přání zákazníka mohou lišit použitým materiálem, povrchovou úpravou, vnitřní výbavou, apod. Hmotnost jednotlivých provedení výrobku může být rozdílná. Micos spol. s r.o. má výhradní právo zdokonalovat a vyvíjet své produkty na základě požadavků zákazníka. V tomto dokumentu nemusí být všechny vývojové změny zaznamenány. Obrázek je pouze ilustrativní. Kontakt na výrobce / Contact: MICOS spol. s r.o. divize TELCOM Vápenice Prostějov, Česká republika / Czech Republic tel.: , fax.: telcom@micos.cz;
