1 6. Elektronika Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 18

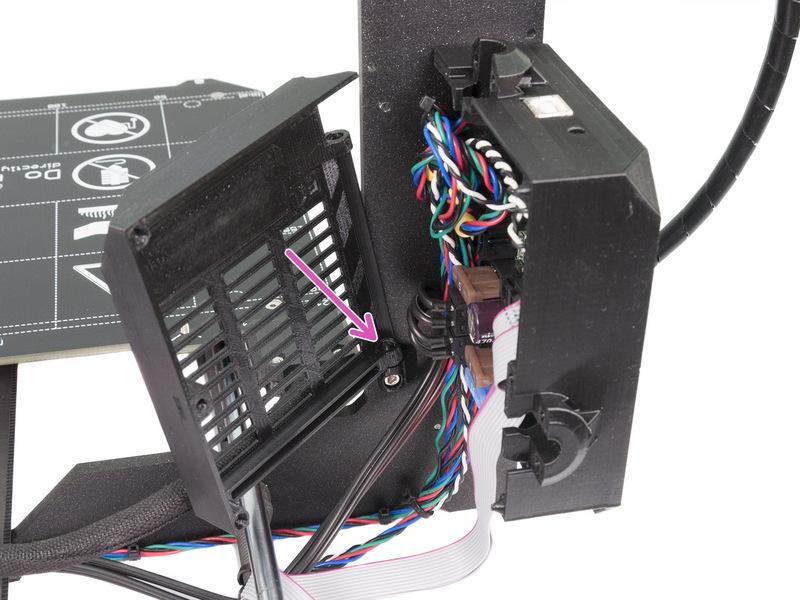

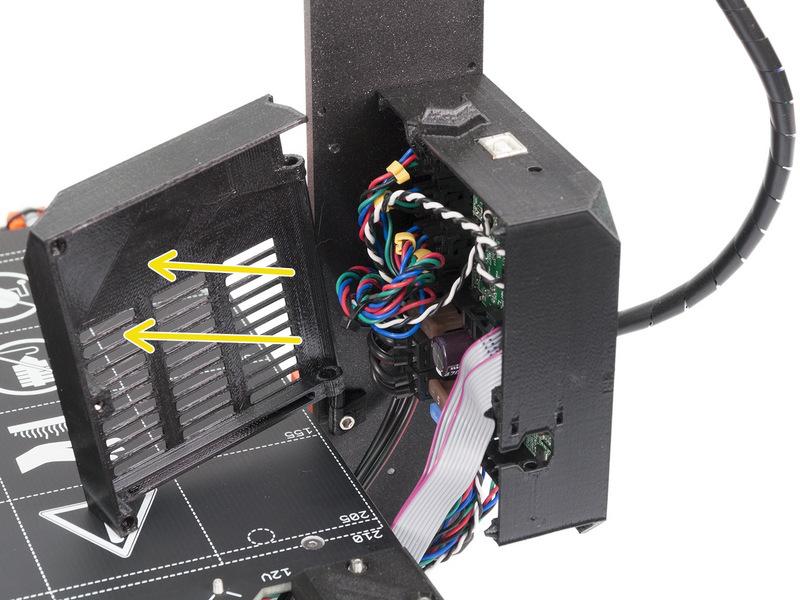

2 Step 1 Nářadí potřebné k této kapitole 2,5mm inbusový klíč pro šrouby M3 2mm inbusový klíč pro zarovnání matek Step 2 Odebrání dvířek (RAMBo-cover-door) Pro tiskárnu MK2.5 je přepracován kryt elektroniky díly RAMBo-cover-case a RAMBo-cover-door). V následujících krocích odebereme staré díly. Postupujte opatrně, mohli byste zlomit kabely. UJISTĚTE SE, že neprohodíte staré a nové díly!!! Jsou si velmi podobné. Pomocí 2,5mm inbusového klíče povolte šroub M3x10 a odeberte jej společně s horním pantem. Odeberte dvířka (RAMBo-cover-door). Pomocí 2,5mm inbusového klíče povolte šroub M3x10 a odeberte jej společně se spodním pantem manual.prusa3d.com/ Page 2 of 18

3 Step 3 Rozebrání krytu elektroniky (1. část) Povolte dva horní šrouby M3x10, které drží desku RAMBo v krytu RAMBo-cover-base. Povolte dva spodní šrouby M3x10, které drží desku RAMBo v krytu RAMBo-cover-base. Step 4 Rozebrání krytu elektroniky (2. část) Povolte nepatrně dva šrouby M3x10, které drží kryt elektroniky s deskou RAMBo na rámu. Šrouby NEPOVOLUJTE úplně!!! Opatrně vysuňte všechny kabely z krytu ven. Zapojené kabely nedovolí více než několik centimetrů. Opatrně oddělte desku RAMBo od krytu elektroniky manual.prusa3d.com/ Page 3 of 18

4 Step 5 Wrapping X-axis cable (optional) [Překládá se] In order to match the wrapping style of the printer, an extra textile sleeve is included for the X-axis motor cable. You can remove the spiral wrap and replace it with the textile sleeve, or leave the wrap in place. It is up to you, this step is optional ;) For the following step, please prepare: Textile sleeve 6 x 300 mm (1x) Zip tie (1x) Wrap the sleeve around the X-axis motor cable. The sleeve is shorter, than the motor cable. Secure the sleeve using a zip tie, you have to tighten the zip tie firmly and it is only a temporary fix until the Einsy case is assembled, but you can leave the zip tie in place afterwards. Note the rest of this chapter was photographed with the spiral wrap, but the assembly procedures are the same for the textile sleeve manual.prusa3d.com/ Page 4 of 18

5 Step 6 Příprava krytu elektroniky (1. část) Pro následující kroky si prosím připravte: RAMBo-cover-base (1x) Matka M3n (4x) Šroub M3x10 (4x) Step 7 Příprava krytu elektroniky (2. část) Vložte čtyři matky do připravených kapes. Nasuňte desku do krytu a připevněte ji čtyřmi šrouby M3x10. Šrouby utahujte opatrně, mohli byste poškodit desku. Použijte kleště pro snadnější vložení šroubů manual.prusa3d.com/ Page 5 of 18

6 Step 8 Nasazení krytu elektroniky (1. část) Zatlačte kroucenou bužírku do drážky v krytu a ponechte mírnou rezervu kabelu po délce desky (nenapínejte kabel). Na krytu elektroniky najděte drážky, které slouží pro nasazení na šrouby M3x10 (ty jsou již připravené na rámu). Nasaďte kryt elektroniky na rám a zarovnejte jej s vnější hranou rámu osy Z. Pomocí 2,5mm inbusového klíče, dotáhněte oba šrouby manual.prusa3d.com/ Page 6 of 18

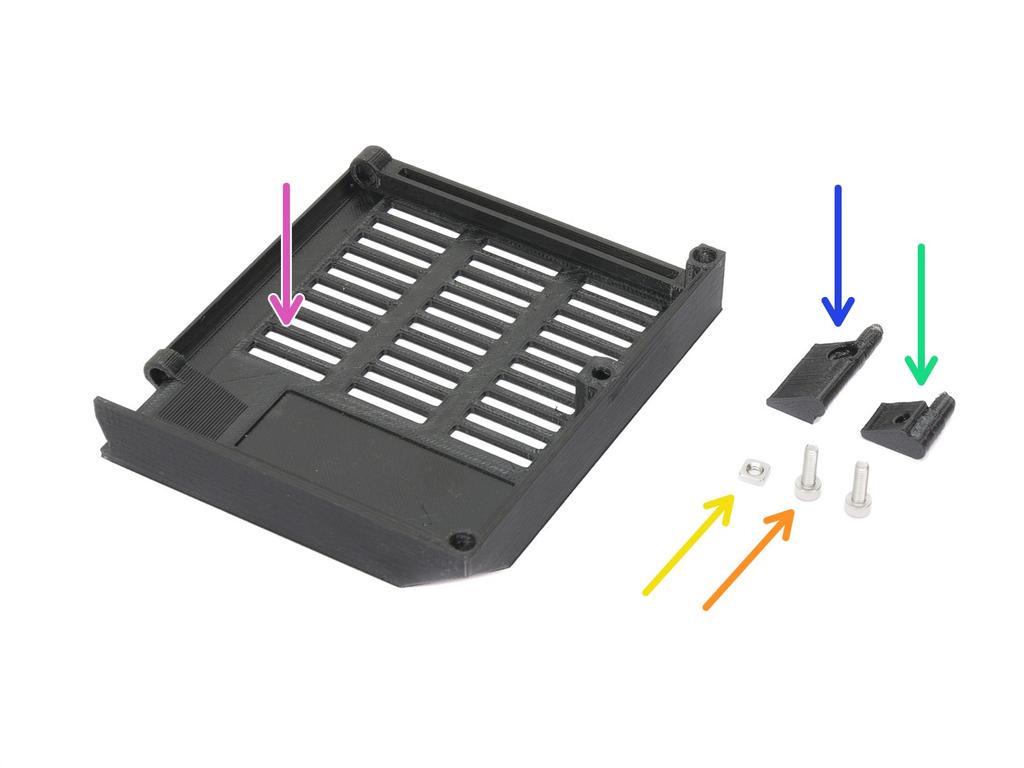

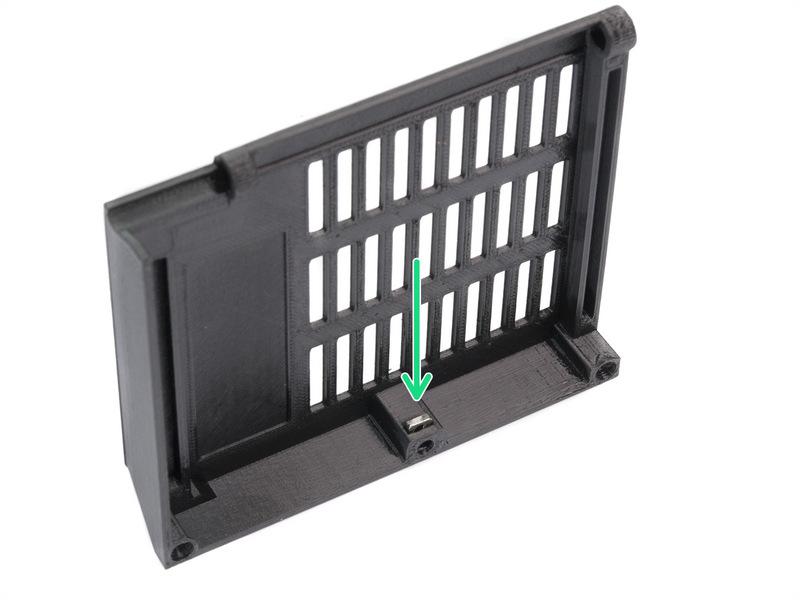

7 Step 9 Příprava dvířek krytu elektroniky (1. část) Pro následující kroky si prosím připravte: RAMBo-cover-door (1x) RAMBo-cover-hinge-top (1x) RAMBo-cover-hinge-bottom (1x) Matka M3nS (1x) Šroub M3x10 (2x) Step 10 Příprava dvířek krytu elektroniky (2. část) Vložte matku M3nS (1 ks) do otvoru co nejhlouběji. Pro vložení matky můžete použít šroubovák. Zkontrolujte správné zarovnání matky pomocí 1,5mm inbusového klíče manual.prusa3d.com/ Page 7 of 18

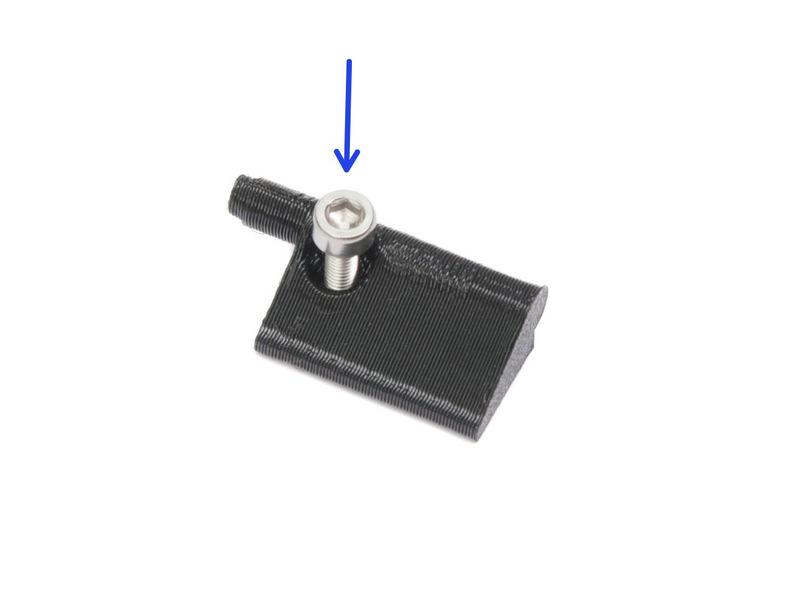

8 Step 11 Příprava spodního pantu Vezměte díl RAMBo-cover-hinge-bottom a prostrčte skrz něj šroub M3x10. V dílu je připravené vybrání na hlavičku šroubu. Umístěte tištěný díl na rám a dotáhněte šroub. Pant musí směřovat nahoru. Step 12 Nasazení dvířek na rám Nasaďte dvířka na spodní pant. Vezměte horní pant (RAMBo-cover-top) a prostrčte skrz šroub M3x10. Nasaďte horní pant na dvířka a upevněte jej do rámu manual.prusa3d.com/ Page 8 of 18

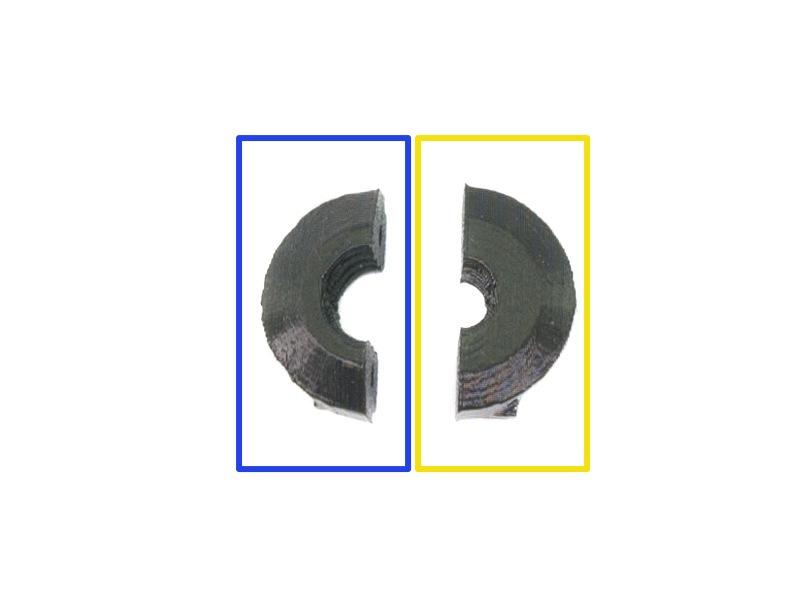

9 Step 13 Rozdílné svorky kabeláže Kabelové svazky jsou uchyceny pomocí svorek (cable clip), které mají RŮZNÉ VNITŘNÍ PRŮMĚRY VYBRÁNÍ. Prosím ujistěte se, že používáte SPRÁVNOU SVORKU pro každý kabelový svazek! Díl RAMBo-heatbed-cable-clip je použit pro menší kabelový svazek z vyhřívané podložky, jeho vnitřní průměr je tedy menší. Díl RAMBo-extruder-cable-clip je použit pro větší kabelový svazek z extruderu, jeho vnitřní průměr je tedy větší manual.prusa3d.com/ Page 9 of 18

10 Step 14 Zapojení kabelového svazku z vyhřívané podložky (1. část) Pro následující kroky si prosím připravte: Rambo-heatbed-cable-clip (1x) Šroub M3x10 (2x) Matka M3n (2x) Zasuňte kabelový svazek z vyhřívané podložky do otvoru v dílu RAMBo-cover-base. Ujistěte se, že se alespoň část textilního rukávu nachází uvnitř krytu manual.prusa3d.com/ Page 10 of 18

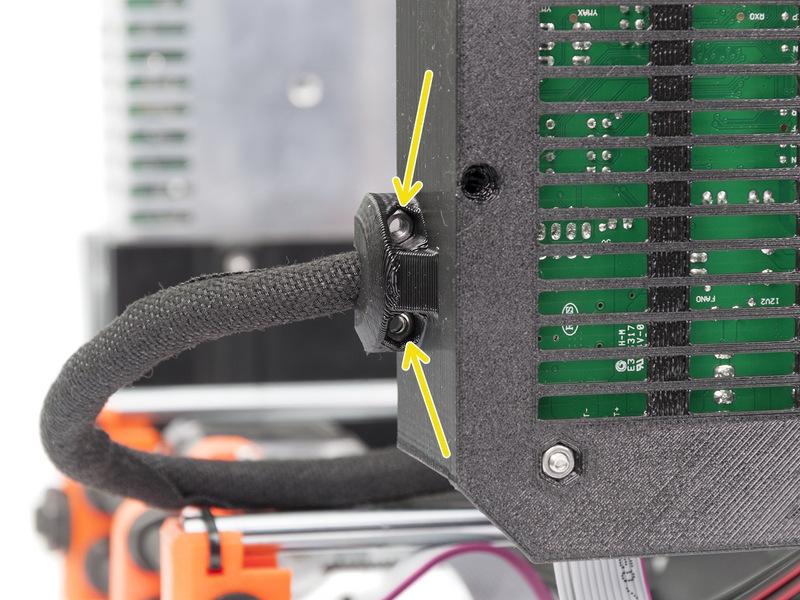

11 Step 15 Zapojení kabelového svazku z vyhřívané podložky (2. část) Vložte obě matky M3n do otvorů v dílu RAMBo-cover-base, viz obrázek. Ujistěte se, že jsou matky zatlačené nadoraz. Vezměte díl Rambo-heatbed-cable-clip a zatlačte jej proti kabelovému svazku z vyhřívané podložky. Svorku utáhněte pomocí šroubů M3x10, oba dva utáhněte stejnoměrně. Step 16 Zapojení kabelového svazku z vyhřívané podložky (3. část) Zapojte kabely z vyhřívané podložky do desky RAMBo: Termistor vyhřívané podložky Napájení vyhřívané podložky Termistor může být také v bílém provedení bez zeleného označení. Při zapojení nezáleží na polaritě manual.prusa3d.com/ Page 11 of 18

12 Step 17 Zapojení kabelového svazku z extruderu (1. část) Pro následující kroky si prosím připravte: Rambo-heatbed-cable-clip (1x) Šroub M3x10 (2x) Matka M3n (2x) Kabel senzoru P.I.N.D.A. (v-cable, 4 dráty) Kabel levého ventilátoru hotendu (v-cable, 3 dráty) 2018 manual.prusa3d.com/ Page 12 of 18

13 Step 18 Zapojení kabelů (v-cables) na kabely z extruderu Upgrade na Original Prusa i3 MK2.5 přináší řadu vylepšení z modelu MK3, avšak na desce RAMBo 13a(10a) nejsou dostatečně velké konektory. Pomocí speciálních kabelů (v-cable) rozdělíme kabely do dvou konektorů. Vezměte kabel (v-cable) pro senzor P.I.N.D.A. V2 a spojte jej s kabelem od senzoru P.I.N.D.A. V2 vedoucího z extruderu. Vezměte kabel (v-cable) pro levý ventilátor hotendu a spojte jej s kabelem od levého ventilátoru hotendu vedoucího z extruderu. Rychlá kontrola: senzor P.I.N.D.A. potřebuje 4 dráty, tedy potřebujete připojit kabel (v-cable) s 3+1 dráty. Zasuňte kabelový svazek z extruderu do otvoru v dílu RAMBo-cover-base. Ujistěte se, že se alespoň část kroucené bužírky nachází uvnitř krytu. Nylonovou strunu ponechte v balíku kabelů. Není potřeba ji oddělovat, jako u starší verze krytu elektroniky (RAMBo case) manual.prusa3d.com/ Page 13 of 18

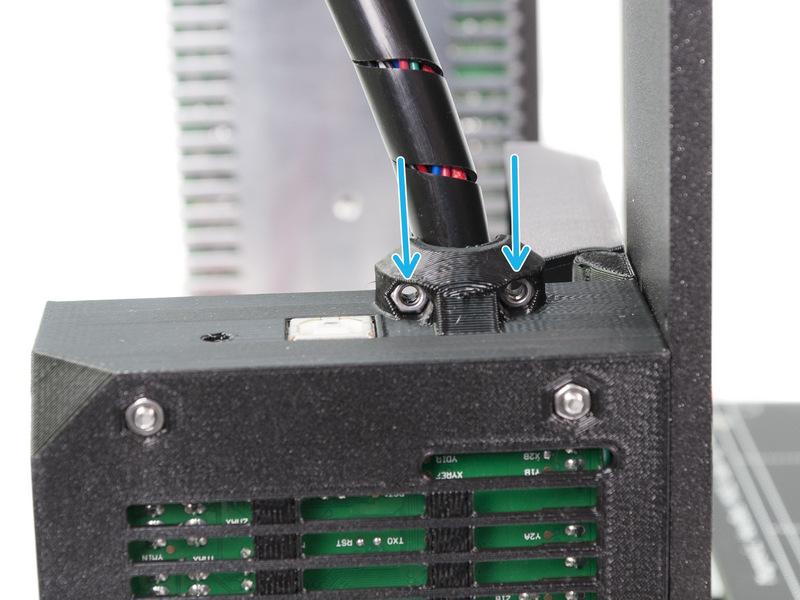

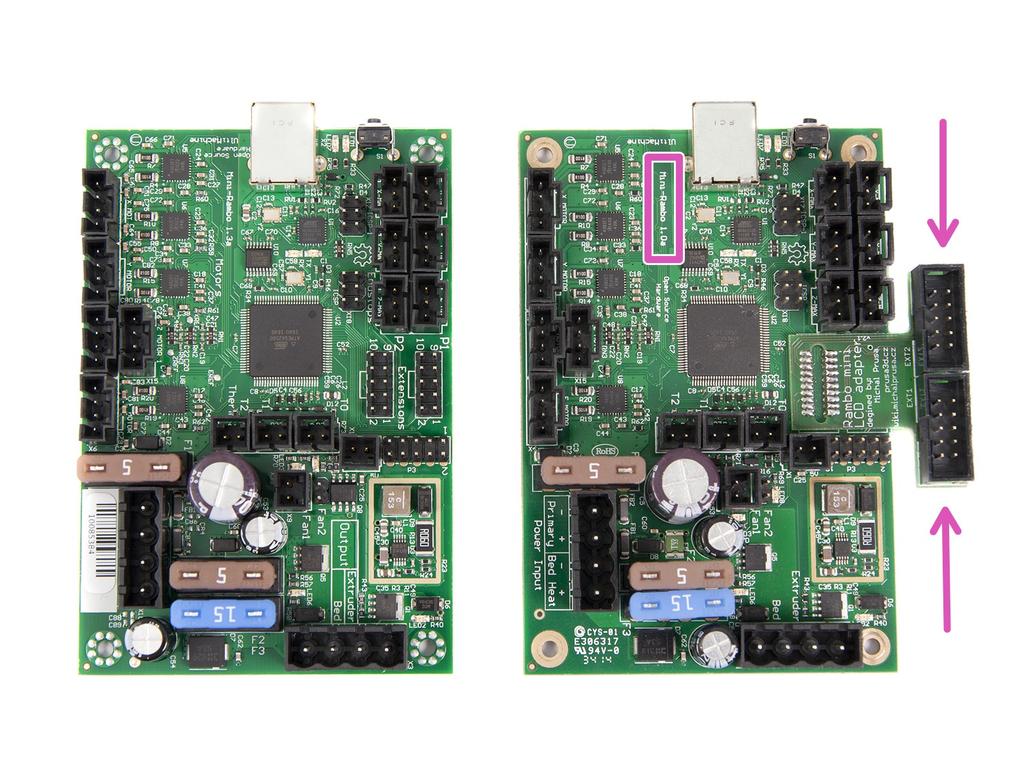

14 Step 19 Zapojení kabelového svazku z extruderu (2. část) Vložte obě matky M3n do otvorů v dílu RAMBo-cover-base, viz obrázek. Ujistěte se, že jsou matky zatlačené nadoraz. Vezměte díl Rambo-extruder-cable-clip a zatlačte jej proti kabelovému svazku z extruderu. Svorku utáhněte pomocí šroubů M3x10, oba dva utáhněte stejnoměrně. Projděte si pozorně text a obrázky v dalším kroku, neboť musíte zapojit kabely (v-cables) do více konektorů. Následující postup byl vyfocen se stahovací bužírkou, ale postup je shodný i pro textilní rukáv. Step 20 Filament sensor cable (only RAMBo 1.0a) [Překládá se] Following instructions are ONLY for users with Mini-RAMBo 1.0a!!! In case you board is different, please skip this step. Applying this procedure on a different board might lead to irreversible damage!!! For the following step, please prepare: Filament sensor cable connector Sharp tip (e.g. razor) 2018 manual.prusa3d.com/ Page 14 of 18

15 Step 21 Filament sensor cable (only RAMBo 1.0a) [Překládá se] Following instructions are ONLY for users with Mini-RAMBo 1.0a!!! In case you board is different, please skip this step. Carefully insert the tip in the slot for the blue wire and lift the black plastic safety pin. While the safety pin is up, pull the blue wire gently out. Insert the blue wire in the empty slot on the right, mind the correct "rotation" of the steel pin on the wire. Ensure the wire is fully inserted and proceed with the assembly manual.prusa3d.com/ Page 15 of 18

16 Step 22 Zapojení kabelového svazku z extruderu (3. část) Zapojte kabely z extruderu do desky RAMBo: Kabel senzoru P.I.N.D.A. (v-cable, 4 dráty) Levý ventilátor hotendu (v-cable, 3 dráty) Motor extruderu (žlutý štítek s písmenem "E") Napájení extruderu Termistor extruderu (žluto/zelená smršťovací bužírka, na orientaci nezáleží) Přední tiskový ventilátor (červená smršťovací bužírka, dbejte na to, aby byl červený drát blíže konektoru termistoru extruderu) Kabel senzoru filamentu (použijte spodní řadu pinů a červený drát musí být napravo, směřovat ven z desky) 2018 manual.prusa3d.com/ Page 16 of 18

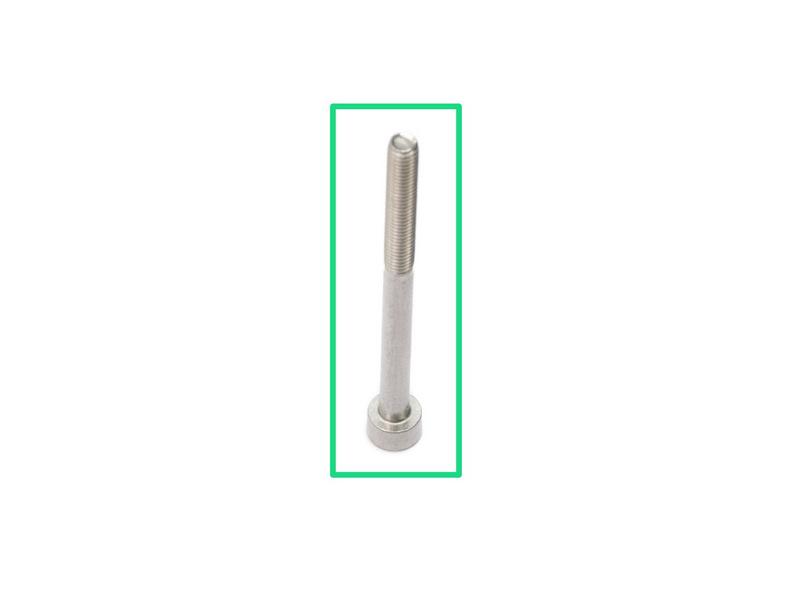

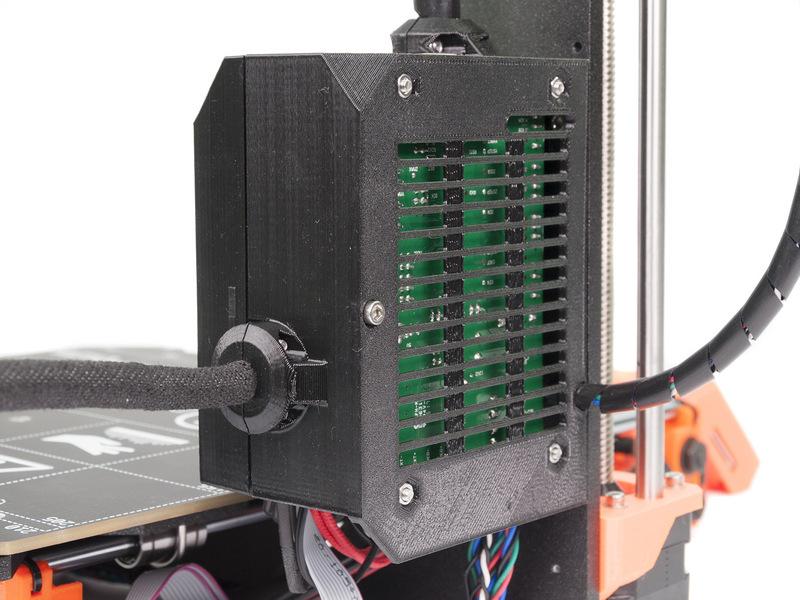

17 Step 23 Dokončení montáže elektroniky Šroub M3x40 (1x) Zavřete dvířka krytu elektroniky. Ujistěte se, že žádný kabel není přivřený mezi dvířky a krytem elektroniky! Utáhněte šroub M3x40. Step 24 Tiskárna je složena! Gratulujeme, právě jste sestavili celou 3D tiskárnu Original Prusa i3 MK2.5! Jsme blízko! Ještě jedna kapitola 7. Finále 2018 manual.prusa3d.com/ Page 17 of 18
