1 skluzné kompresní Šrouby dynamic Hip And condylar screws f NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 211

2 F Skluzné kompresní šrouby Dynamic Hip and Condylar Screws IMPLANTÁTY PRO SKLUZNÉ KOMPRESNÍ ŠROUBY IMPLANTS FOR DYNAMIC HIP/CONDYLAR SCREWS INSTRUMENTÁRIUM PRO SKLUZNÝ KOMPRESNÍ ŠROUB INSTRUMENTS FOR DYNAMIC HIP/CONDYLAR SCREWS NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

PRO SKLUZNÝ KOMPRESNÍ ŠROUB INSTRUMENTS FOR DYNAMIC HIP/CONDYLAR SCREWS 217 224

3 Implantáty pro skluzné kompresní šrouby Implants for Dynamic Hip and Condylar Screws Skluzné šrouby na osteosyntézu Dynamic Hip and Condylar Screws F Ø 12,5 mm B A original 110 mm A B mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm mm 20 mm A B mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm mm 33 mm Šroub kompresní Compression Screw 3,5 mm Ø 9 mm 35 mm mm M 4 NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 213

mm 129 08 3090 95 mm 20 mm 129 08 3100 100 mm 20 mm 129 08 3110 105 mm 20 mm 129 08 3120 110 mm 20 mm 129 08 3130 115 mm 20 mm 129 08 3140 120 mm 20 mm A B 129 08 3400 50 mm 33 mm 129 08 3410 55 mm

4 F Dlahy kyčelní Hip Plates Implantáty pro skluzné kompresní šrouby Implants for Dynamic Hip and Condylar Screws délka objímky collar length 135 ; 140 ; 150 7,3 mm Ø 8,2 mm počet otvorů holes no. Ø 12,5 mm 18 mm original počet otvorů objímka holes no. collar , , , , ,5 na zvláštní objednávku for special order , , ,5 počet otvorů objímka holes no. collar , , , , ,5 na zvláštní objednávku for special order , , , , , ,5 POZNÁMKY: Pro tyto kyčelní dlahy se používají kortikální šrouby HA 4,5. NOTES: For these hip plates use cortical screws HA 4, NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

collar 129 08 2120 135 2 1 129 08 2290 135 3 1 129 08 2210 135 4 1 129 08 2220 135 5 1 129 08 2230 135 6 1 129 08 2110 135 2 1,5 129 08 2270 135 3 1,5 129 08 2150 135 4 1,5 129 08 2160 135 5 1,5 129

5 Implantáty pro skluzné kompresní šrouby Implants for Dynamic Hip and Condylar Screws Dlaha na stabilizaci trochanteru Trochanter Plate F 31 mm 100 mm 18 mm mm POZNÁMKY: Tato dlaha se používá ve spojení s kyčelními dlahami MEDIN. Dlahy lze použít pro dvou a více otvorové kyčelní dlahy. NOTES: This plate is used together with hip plates MEDIN. Plate can be used for hip plates with 2 or more holes. NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 215

Dlahy 129 08 3560 lze použít pro dvou a více otvorové kyčelní dlahy. NOTES: This plate is used together with hip plates MEDIN.

6 F Dlahy kolenní Knee Plates Implantáty pro skluzné kompresní šrouby Implants for Dynamic Hip and Condylar Screws délka objímky collar length 95 Ø 8,2 mm 7,3 mm počet otvorů holes no. Ø 12,5 mm 18 mm original počet otvorů objímka holes no. collar POZNÁMKY: Pro tyto kolenní dlahy se používají spongiozní šrouby HB 6,5 a kortikální šrouby HA 4,5. NOTES: For these knee plates use cancellous screws HB 6,5 and cortical screws HA 4, NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

collar 129 08 2400 95 6 1 129 08 2410 95 8 1 129 08 2420 95 10 1 129 08 2430 95 12 1 POZNÁMKY: Pro tyto kolenní dlahy se používají spongiozní šrouby HB

7 Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws F Instrumentárium Instruments síto sieve mm 1/ soubor set 12 9 počet ks number of pcs VODÍCÍ DRÁT HA 2,5; 250 mm INTRODUCING WIRE WITH CORTICAL THREAD 2,5; 250 mm VRTACÍ POUZDRO; 184 mm DRILL SLEEVE; 184 mm MĚŘÍTKO; 200 mm RULE; 200 mm ŠROUB NA VYJÍMÁNÍ SKLUZNÝCH ŠROUBŮ; 244 mm SCREW FOR EXTRACTION; 244 mm ZAVÁDĚCÍ STOPKA; průměr 5 mm; 112 mm GUIDE SHAFT; diameter 5 mm; 112 mm SPOJOVACÍ ŠROUB; M 4; 137 mm CONNECTION SCREW; M 4; 137 mm NARAŽEČ; 145 mm IMPACTOR; 145 mm STŘEDÍCÍ POUZDRO; 60 mm CENTERING SLEEVE; 60 mm ZÁVITNÍK NA OSTEOSYNTÉZU; průměr 12,5 mm TAP; diameter 12,5 mm VRTACÍ PŘÍPRAVEK PRO KYČEL DRILL TIP FOR HIP VRTACÍ PŘÍPRAVEK PRO KOLENO DRILL TIP FOR KNEE KLÍČ NA OSTEOSYNTÉZU; průměr 10,5 mm; 245 mm INTERMEDIATE T-WRENCH; diameter 10,5 mm; 245 mm VODÍCÍ POUZDRO; 110 mm GUIDE SLEEVE; 110 mm CÍLIČ PRO KOLENO 95 ; 120 mm KNEE AIMING DEVICE 95 ; 120 mm CÍLIČ PRO KYČEL 135 ; 162 mm HIP AIMING DEVICE 135 ; 162 mm CÍLIČ PRO KYČEL 140 ; 161 mm HIP AIMING DEVICE 140 ; 161 mm CÍLIČ PRO KYČEL 150 ; 162 mm HIP AIMING DEVICE 150 ; 162 mm ŠROUBOVÁK 3,5; 214 mm HEXAGON SCREWDRIVER 3,5; 214 mm RUČNÍ SKLÍČIDLO; 116 mm HAND CHUCK; 116 mm /4 POZNÁMKY: Síto není součástí instrumentária. NOTES: Sieve does not enter in the set. NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 217

MĚŘÍTKO; 200 mm RULE; 200 mm 1 4 129 08 3710 ŠROUB NA VYJÍMÁNÍ SKLUZNÝCH ŠROUBŮ; 244 mm SCREW FOR EXTRACTION; 244 mm 1 5 129 08 3720 ZAVÁDĚCÍ STOPKA; průměr 5 mm; 112 mm GUIDE SHAFT; diameter 5 mm;

8 F Instrumentárium Instruments Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws HA 2,5 M 4 Ø 10,5 mm 12 mm 11mm 2/1 2/1 VODÍCÍ DRÁT S KORTIKÁLNÍM ZÁVITEM HA 2,5 INTRODUCING WIRE WITH CORTICAL THREAD HA 2, mm Ø 2,5 mm KLÍČ NA OSTEOSYNTÉZU INTERMEDIATE T-WRENCH mm ŠROUB NA VYJÍMÁNÍ SKLUZNÝCH ŠROUBŮ SCREW FOR EXTRACTION OF HIP SCREWS mm RUČNÍ SKLÍČIDLO HAND CHUCK komplet complete 116 mm KLIČKA CHUCK KEY mm POZNÁMKY: Vodicí drát balení 10 ks. NOTES: Introducing wire packing 10 pcs. 218 NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

ŠROUB NA VYJÍMÁNÍ SKLUZNÝCH ŠROUBŮ SCREW FOR EXTRACTION OF HIP SCREWS 129 08 3710 244 mm RUČNÍ SKLÍČIDLO HAND CHUCK 129 79 3990 komplet complete 116 mm KLIČKA CHUCK KEY

9 Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws F Instrumentárium Instruments 3,5 mm Ø 12,5 mm Ø 3,4 mm ŠROUBOVÁK SCREWDRIVER mm šestihran hexagonal VRTACÍ POUZDRO DRILL SLEEVE mm ZÁVITNÍK NA OSTEOSYNTÉZU TAP mm MĚŘÍTKO RULE mm NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 219

hexagonal VRTACÍ POUZDRO DRILL SLEEVE 129 08 3680 184 mm ZÁVITNÍK NA OSTEOSYNTÉZU TAP 129 08 3771 214 mm

10 F Instrumentárium Instruments Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws Ø 2,6 mm Ø 5,1 mm Ø 4,9 mm STOPKA ZAVÁDĚCÍ GUIDE SHAFT mm ŠROUB SPOJOVACÍ CONNECTION SCREW mm M4 Ø 3 mm 220 NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

ZAVÁDĚCÍ GUIDE SHAFT 129 08 3720 112 mm ŠROUB SPOJOVACÍ CONNECTION SCREW 129 08 3730

11 Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws F Vrtáky Drills Ø 8 mm Ø 8 mm VRTÁK PRO KYČEL DRILL TIP FOR HIP mm VRTÁK PRO KOLENO DRILL TIP FOR KNEE mm NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 221

HIP 129 08 3780 200 mm VRTÁK PRO KOLENO DRILL TIP FOR KNEE 129 08 3690 200 mm

12 F Vrtací přípravky Drills Tips Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws mm (1 ) 49 mm (1,5 ) VRTACÍ PŘÍPRAVEK PRO KOLENO DRILL TIP FOR KNEE mm 1 VRTACÍ PŘÍPRAVEK PRO KYČEL DRILL TIP FOR HIP mm 1,5 222 NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

PRO KOLENO DRILL TIP FOR KNEE 129 08 3790 200 mm 1 VRTACÍ PŘÍPRAVEK PRO KYČEL DRILL TIP FOR HIP

13 Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws F Cílič pro koleno 95 Knee Aiming Device mm Cíliče pro kyčel Hip Aiming Devices original mm mm mm NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY 223

Devices original 135 135 129 08 8110 135 162 85 mm 140 150 129 08 8130 140 161 68 mm 129 08 8120

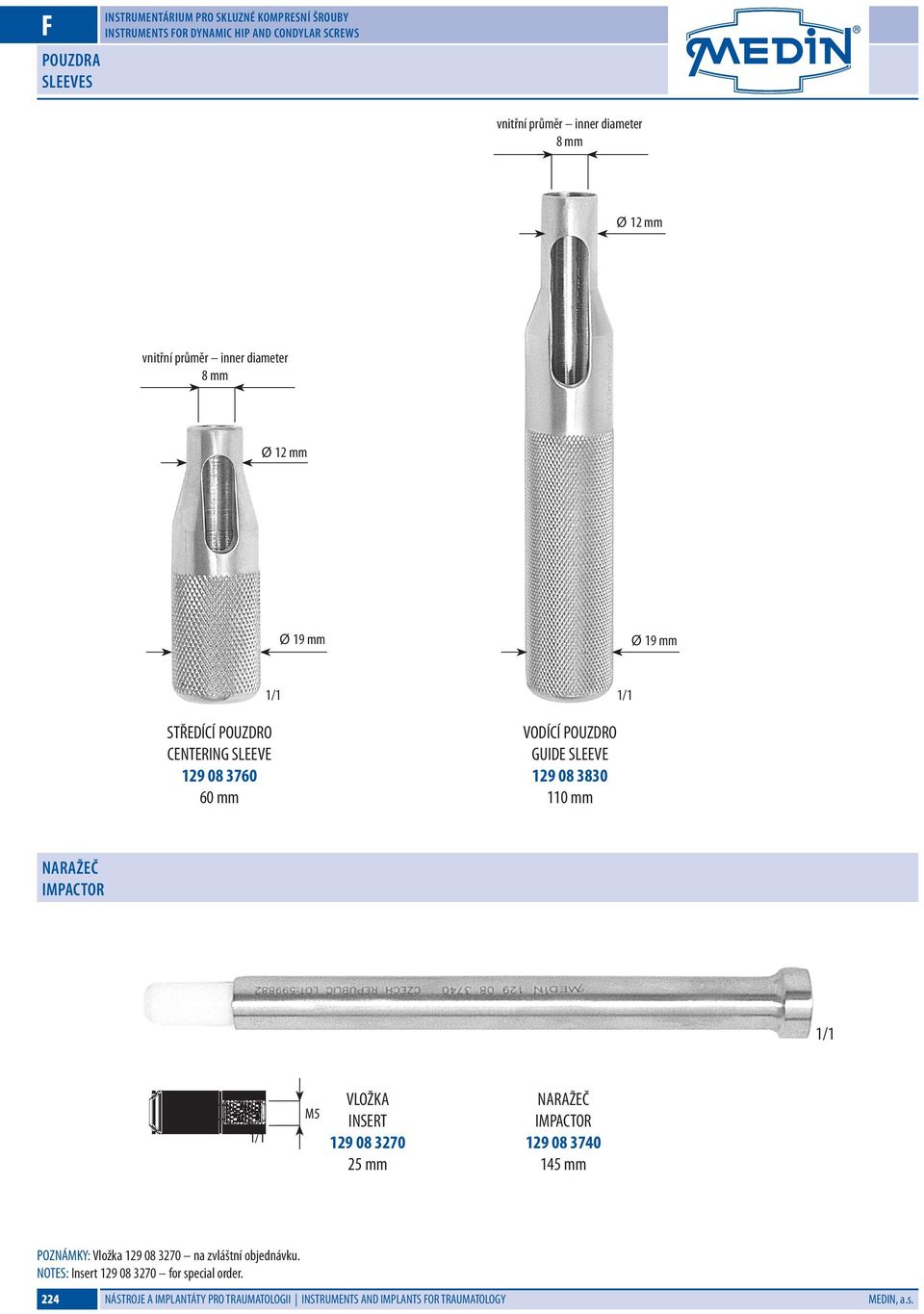

14 F Pouzdra Sleeves Instrumentárium pro skluzné kompresní šrouby Instruments for Dynamic Hip and Condylar Screws vnitřní průměr inner diameter 8 mm Ø 12 mm vnitřní průměr inner diameter 8 mm Ø 12 mm Ø 19 mm Ø 19 mm STŘEDÍCÍ POUZDRO CENTERING SLEEVE mm VODÍCÍ POUZDRO GUIDE SLEEVE mm Naražeč Impactor M5 VLOŽKA INSERT mm NARAŽEČ IMPACTOR mm POZNÁMKY: Vložka na zvláštní objednávku. NOTES: Insert for special order. 224 NÁSTROJE A IMPLANTÁTY PRO TRAUMATOLOGII INSTRUMENTS AND IMPLANTS FOR TRAUMATOLOGY

SLEEVE 129 08 3830 110 mm Naražeč Impactor M5 VLOŽKA INSERT 129 08 3270 25 mm NARAŽEČ IMPACTOR 129 08 3740 145 mm POZNÁMKY: Vložka 129 08 3270 na
