1 Návod k použitiu Grandstream ATA 486 pre službu viphone break 1

1. Inštalácia prístroja 1.1. Vzhľad prístroja 1.2. Zistenie potrebných údajov pred inštaláciou Tento krok je dôležitý len pokiaľ je Vaše pripojenie závislé na MAC adrese.

2 1. Inštalácia prístroja 1.1. Vzhľad prístroja 1.2. Zistenie potrebných údajov pred inštaláciou Tento krok je dôležitý len pokiaľ je Vaše pripojenie závislé na MAC adrese. Pred zapojením telefónneho adaptéru je nutné zistiť MAC adresu prístroja, tj. MAC adresu, ktorú je potrebné zaregistrovať u Vášho poskytovateľa pripojenia. Adresa MAC je napísaná na spodku zariadenia pod čiarovým kódom. Poznámka: MAC adresa je 12- miestna kombinácia čísel a písmen zapísaných po dvojiciach oddelených pomlčkou napr A-5B-67-8C (môže byť zapísaná i bez pomlčiek napr A5B 678C) 2

1.3. Pripojenie prístroja Ďalším krokom je odpojenie sieťového ethernet káblu, ktorý vedie od káblového modemu do PC, tento pripojte k bráne do portu označeného WAN, do portu označeného LAN zasuňte

3 1.3. Pripojenie prístroja Ďalším krokom je odpojenie sieťového ethernet káblu, ktorý vedie od káblového modemu do PC, tento pripojte k bráne do portu označeného WAN, do portu označeného LAN zasuňte konektor ďalšieho ethernet káblu, ktorým pripojte PC. Analógový telefón pripojte do portu PHONE, ktorý je umiestnený na telefónnom adaptéri. Pevná linka môže byť voliteľne pripojená do portu LINE. Budú zaručené prichádzajúce hovory, odchádzajúce až po nastavení vo webovom rozhraní v advanced settings (viď ďalej). Pripojením napojenia k telefónnemu adaptéru prebehne do 30 sekúnd štart / reštart zariadenia. Po spustení Vášho počítača je automaticky pridelená adresa z rozsahu x až 24. Prípadne sa adresa musí obnoviť príkazom ipconfig /renew. Teraz môžete vo Vašom internetovom prehliadači zadať adresu čo je konfiguračný portál telefónneho adaptéra, heslo je admin. 3

uložte nastavenie a tlačítkom Reboot reštartujete zariadenie.

parametrov DNS, použite ju v nastavení statickej konfigurácie.

4 2. Nastavenie prístroja 2.1. Základné nastavenie Basic Settings Potom na konci stránky tlačítkom Update uložte nastavenie a tlačítkom Reboot reštartujete zariadenie. Pokiaľ máte od Vášho poskytovateľa pridelenú pevnú IP adresu + nastavenie parametrov DNS, použite ju v nastavení statickej konfigurácie. Tu nastavte parametre Vašej siete. Na obrázku je uvedený prípad pripojenia na Karneval s použitím MAC adresy. Časovú zónu nastavte na GMT +1. 4

sk SIP User ID a Authenticate ID Vaše telefónne číslo, ktoré ste si zvolili počas registrácie (zadávajte presne v tvare 421xxxxxxxxx bez

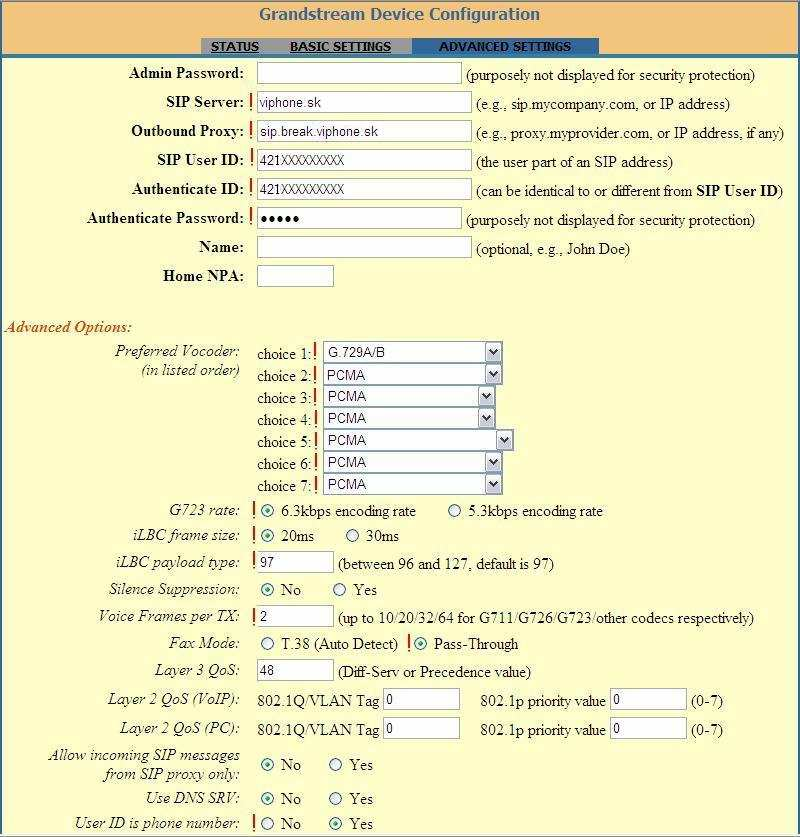

5 2.2. Rozšírené nastavenie Advanced Settings Na tejto stránke hlavne nastavte: SIP Server: viphone.sk Outbound Proxy: sip.break.viphone.sk SIP User ID a Authenticate ID Vaše telefónne číslo, ktoré ste si zvolili počas registrácie (zadávajte presne v tvare 421xxxxxxxxx a + ) Authenticate Password: Tu zadajte Vaše SIP heslo, ktoré zistíte vo viphone communicatori (Nastavenie -> Heslo a súkromie -> zobraziť SIP heslo) V časti Preferred Vocoder nastavte poradie kodekov podľa obrázku. Poznámka: Pokiaľ chcete používať Fax, dajte na 1. miesto kodek PCMA. 5

6 6

7 Ďalšie parametre nastavte podľa obrázkov, potom uložte pomocou Update a tlačítkom Reboot reštartujte zariadenie. Poznámka: Pre správnu funkčnosť je potreba po nastaveni brány zmeniť režim volania vo viphone communicatori. Režim volania nastavíte v záložke nastavenie -> Pokročilé nastavenie -> režim volania -> ovládanie iného hardwarového zariadenia. Doporučujeme po zmene režimu vytiahnúť bránu z napájenia na cca 10 sekúnd. 7

8 3. Stav prístroja Na stránke status je pre kontrolu zobrazená vonkajšia adresa a MAC adresa. Pokiaľ nie je telefón správne zaregistrovaný, je to signalizované červenou kontrolkou na vrchnej strane prístroja (tá po celú dobu konfigurácie svieti, zhasne až po druhom reštarte pri úspešnom zaregistrovaní). V prípade prebiehajúceho hovoru svieti kontrolka na zeleno. 8

9 4. Bezpečnostné pokyny návod Bezpečnostné pokyny na použitie telefónneho prístroja ak je poškodený napájací kábel ak sa do styku s výrobkom dostala akákoľvek tekutina ak výrobok nezodpovedá nastaveniu podľa návodu ak je výrobok poškodený (fyzicky ) pre inštaláciu a zapojenie telefónu vykonajte všetky pokyny popísané v návode. V opačnom prípade sa vystavujete riziku, že nastavenie telefónu nebude vykonané správne a telefón bude nefunkčný používajte iba dodaný napájací adaptér na utieranie prachu na prístroji používajte vlhkú utierku alebo antistatickú utierku. Nepoužívajte na čistenie prístroja benzín, rozpúšťadlo ani iné chemické látky nepoužívajte výrobok v blízkosti vody, pred čistením výrobok odpojte zo siete el. energie (telefón nie je vodotesný) vzdialenosť medzi telefónom a rádiovými zariadeniami, napr. rádiotelefónom, vyhľadávacím zariadením osôb (paging) alebo televíznym prístrojom by mala byť minimálne jeden meter nevystavujte telefón priamemu slnku alebo vplyvu iných tepelných zdrojov. Prevádzková teplota je od +5 C do +40 C ak je potrebné prístroj opraviť, nerozoberajte ho sami, ale kontaktujte servisného pracovníka. Telefón iba odpojte od zdroja el. energie. Napr.: nezakrývajte telefón, či jeho jednotlivé časti. Mohlo by dôjsť k prehriatiu prístroja 9

5. Prílohy 5.1. Vyhlásenie o zhode 5.3. Pokyny pre zaobchádzanie s elektroodpadom Zariadenie je v zhode so smernicou 99/5/ES. 5.2.

určených zberných miest stanovených vládou alebo miestnymi úradmi.

Správna likvidácia a samostatný zber starých prístrojov pomôže prevencii pred negatívnymi dôsledkami na životnom prostredí a ľudskom zdraví.

Podrobnejšie informácie o likvidácií starých prístrojov si prosím vyžiadajte od miestneho úradu, podniku, zaoberajúci sa likvidáciou odpadov

10 5. Prílohy 5.1. Vyhlásenie o zhode 5.3. Pokyny pre zaobchádzanie s elektroodpadom Zariadenie je v zhode so smernicou 99/5/ES Informácie o obaloch Akékoľvek elektrické a elektronické výrobky musia byť likvidované oddelene od komunálneho odpadu prostredníctvom určených zberných miest stanovených vládou alebo miestnymi úradmi. Tento symbol prečiarknutej pojazdnej zbernej nádoby na odpad znamená, že sa na produkt vzťahuje európska smernica 2002/96/ES. Správna likvidácia a samostatný zber starých prístrojov pomôže prevencii pred negatívnymi dôsledkami na životnom prostredí a ľudskom zdraví. Je predpokladom opakovaného použitia a recyklácie použitého elektrického a elektronického zariadenia. Podrobnejšie informácie o likvidácií starých prístrojov si prosím vyžiadajte od miestneho úradu, podniku, zaoberajúci sa likvidáciou odpadov alebo v obchode, kde ste si produkt zakúpili. Poznámka: V prípade problémov s telefónnym prístrojom môžete kontaktovať HelpDesk na support@viphone.sk alebo na telefónnom čísle Zariadenie na trh Slovenskej republiky uviedla firma Unient Communications SK, s.r.o. 10

11 Unient Communications SK, s.r.o. Ľanová Bratislava Tel.: Unient Communications SK, s.r.o. Všetky práva vyhradené 11
