1 Rychlý postup k nastavení VoIP gatewaye ASUS VP100

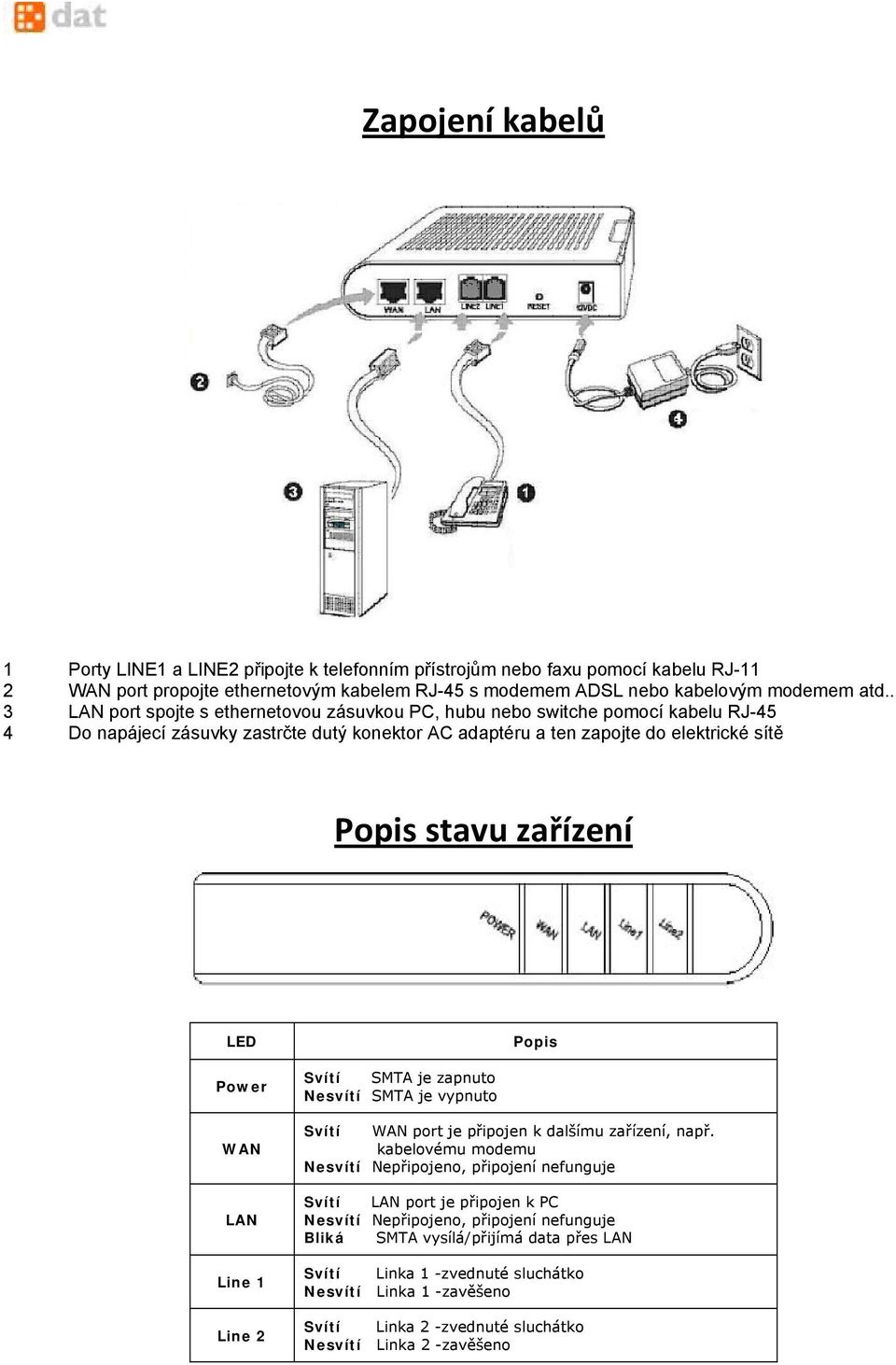

2 Zapojení kabelů 1 Porty LINE1 a LINE2 připojte k telefonním přístrojům nebo faxu pomocí kabelu RJ-11 2 WAN port propojte ethernetovým kabelem RJ-45 s modemem ADSL nebo kabelovým modemem atd.. 3 LAN port spojte s ethernetovou zásuvkou PC, hubu nebo switche pomocí kabelu RJ-45 4 Do napájecí zásuvky zastrčte dutý konektor AC adaptéru a ten zapojte do elektrické sítě Popis stavu zařízení LED Popis Power WAN LAN Line 1 Line 2 Svítí SMTA je zapnuto Nesvítí SMTA je vypnuto Svítí WAN port je připojen k dalšímu zařízení, např. kabelovému modemu Nesvítí Nepřipojeno, připojení nefunguje Svítí LAN port je připojen k PC Nesvítí Nepřipojeno, připojení nefunguje Bliká SMTA vysílá/přijímá data přes LAN Svítí Linka 1 -zvednuté sluchátko Nesvítí Linka 1 -zavěšeno Svítí Linka 2 -zvednuté sluchátko Nesvítí Linka 2 -zavěšeno

LED Popis Power WAN LAN Line 1 Line 2 Svítí SMTA je zapnuto Nesvítí SMTA je vypnuto Svítí WAN port je připojen k dalšímu zařízení, např.

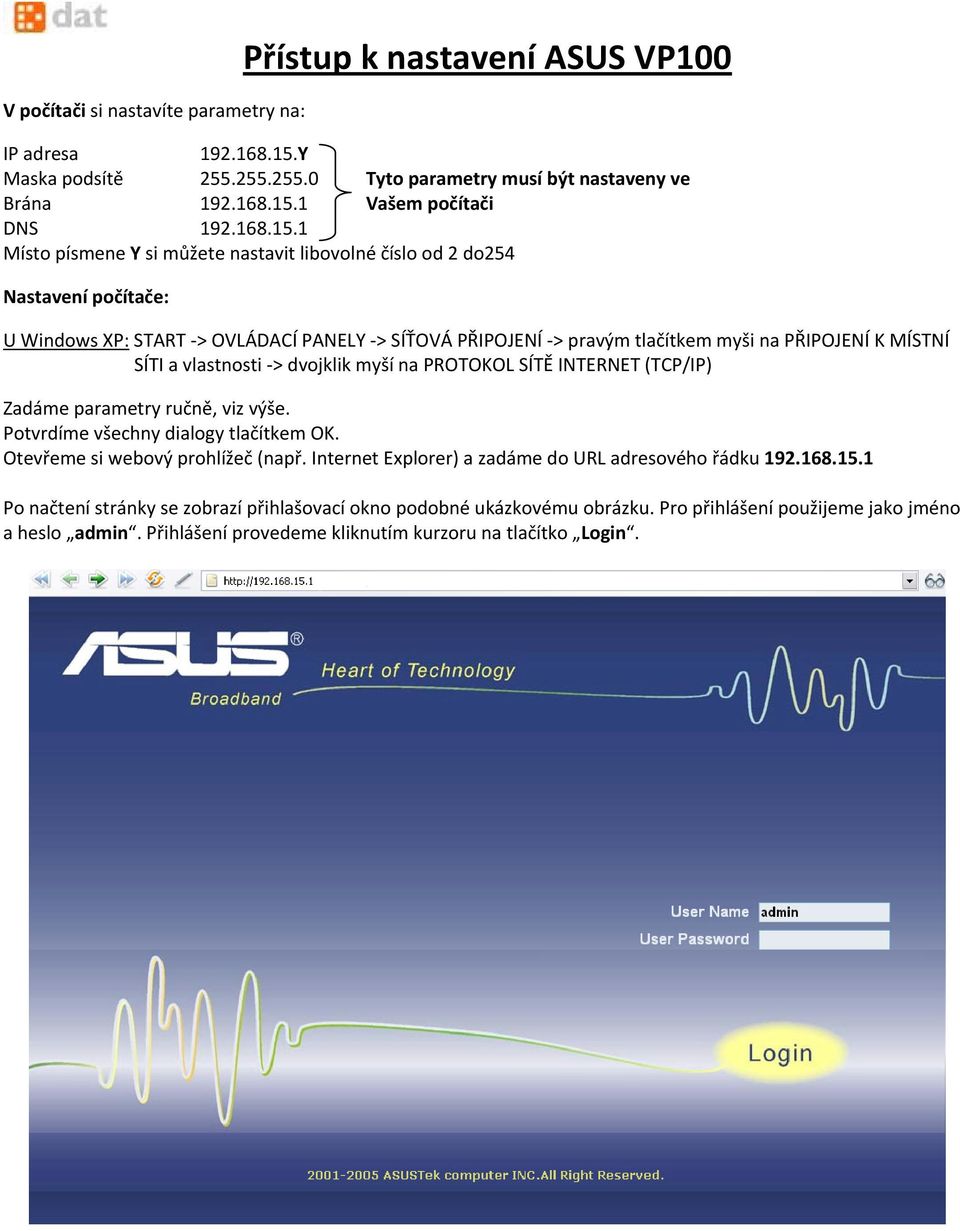

3 V počítači si nastavíte parametry na: Přístup k nastavení ASUS VP100 IP adresa Y Maska podsítě Tyto parametry musí být nastaveny ve Brána Vašem počítači DNS Místo písmene Y si můžete nastavit libovolné číslo od 2 do254 Nastavení počítače: U Windows XP: START > OVLÁDACÍ PANELY > SÍŤOVÁ PŘIPOJENÍ > pravým tlačítkem myši na PŘIPOJENÍ K MÍSTNÍ SÍTI a vlastnosti > dvojklik myší na PROTOKOL SÍTĚ INTERNET (TCP/IP) Zadáme parametry ručně, viz výše. Potvrdíme všechny dialogy tlačítkem OK. Otevřeme si webový prohlížeč (např. Internet Explorer) a zadáme do URL adresového řádku Po načtení stránky se zobrazí přihlašovací okno podobné ukázkovému obrázku. Pro přihlášení použijeme jako jméno a heslo admin. Přihlášení provedeme kliknutím kurzoru na tlačítko Login.

1 Místo písmene Y si můžete nastavit libovolné číslo od 2 do254 Nastavení počítače: U Windows XP: START > OVLÁDACÍ PANELY > SÍŤOVÁ PŘIPOJENÍ > pravým tlačítkem myši na PŘIPOJENÍ K MÍSTNÍ SÍTI a

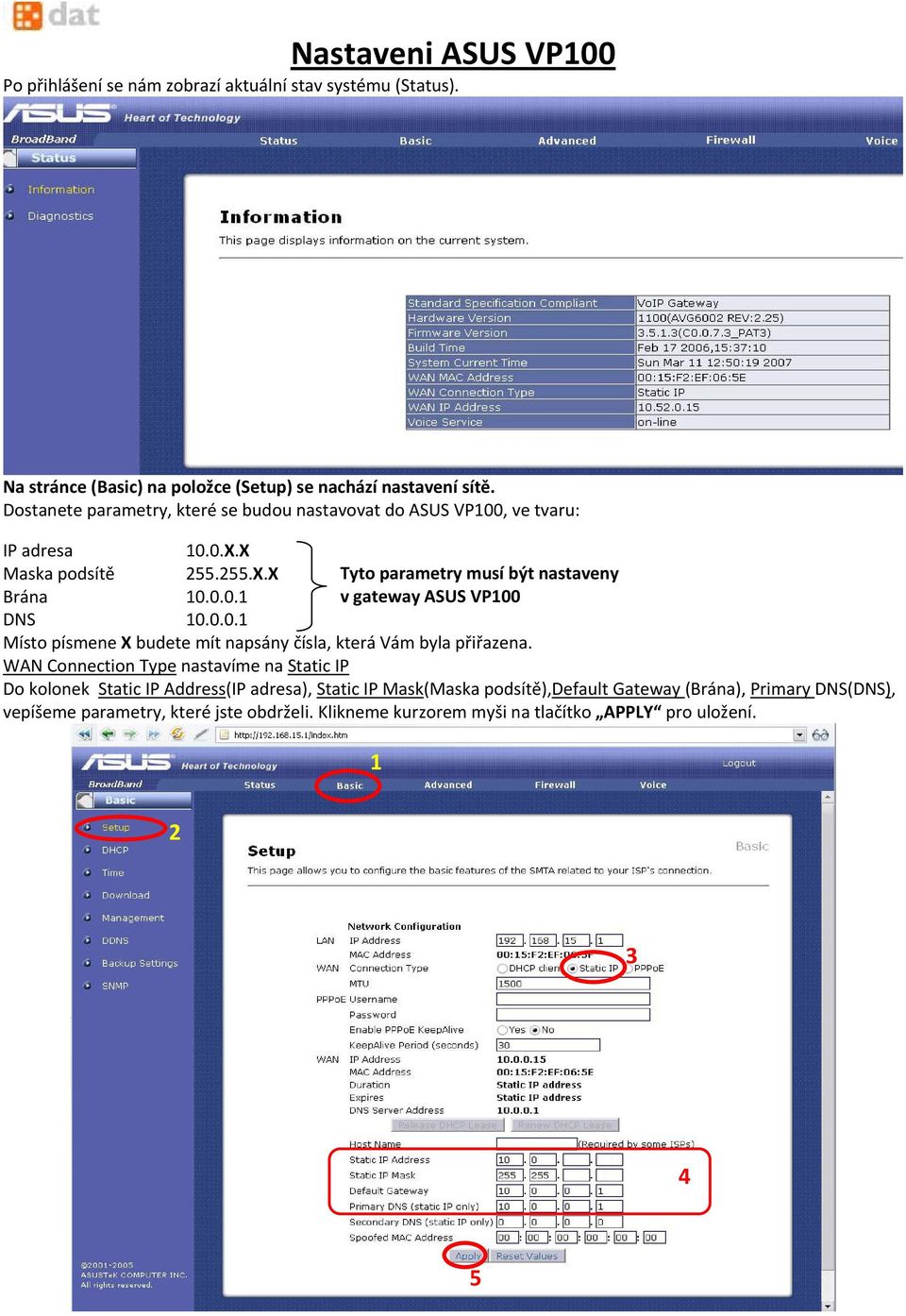

4 Nastaveni ASUS VP100 Po přihlášení se nám zobrazí aktuální stav systému (Status). Na stránce (Basic) na položce (Setup) se nachází nastavení sítě. Dostanete parametry, které se budou nastavovat do ASUS VP100, ve tvaru: IP adresa 10.0.X.X Maska podsítě X.X Tyto parametry musí být nastaveny Brána v gateway ASUS VP100 DNS Místo písmene X budete mít napsány čísla, která Vám byla přiřazena. WAN Connection Type nastavíme na Static IP Do kolonek Static IP Address(IP adresa), Static IP Mask(Maska podsítě),default Gateway (Brána), Primary DNS(DNS), vepíšeme parametry, které jste obdrželi. Klikneme kurzorem myši na tlačítko APPLY pro uložení

0.0.1 Místo písmene X budete mít napsány čísla, která Vám byla přiřazena.

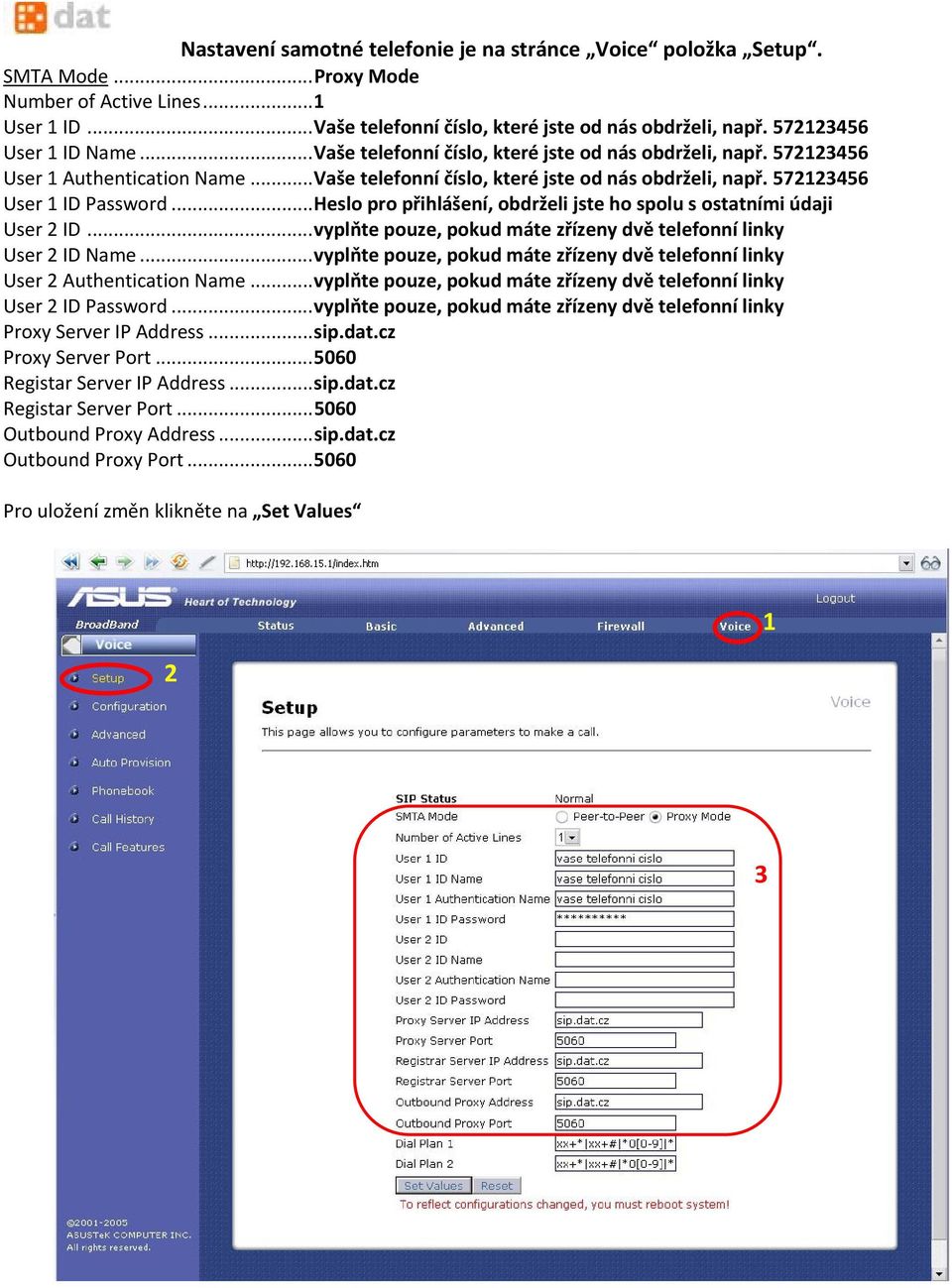

5 Nastavení samotné telefonie je na stránce Voice položka Setup. SMTA Mode... Proxy Mode Number of Active Lines... 1 User 1 ID... Vaše telefonní číslo, které jste od nás obdrželi, např User 1 ID Name... Vaše telefonní číslo, které jste od nás obdrželi, např User 1 Authentication Name... Vaše telefonní číslo, které jste od nás obdrželi, např User 1 ID Password... Heslo pro přihlášení, obdrželi jste ho spolu s ostatními údaji User 2 ID... vyplňte pouze, pokud máte zřízeny dvě telefonní linky User 2 ID Name... vyplňte pouze, pokud máte zřízeny dvě telefonní linky User 2 Authentication Name... vyplňte pouze, pokud máte zřízeny dvě telefonní linky User 2 ID Password... vyplňte pouze, pokud máte zřízeny dvě telefonní linky Proxy Server IP Address... sip.dat.cz Proxy Server Port Registar Server IP Address... sip.dat.cz Registar Server Port Outbound Proxy Address... sip.dat.cz Outbound Proxy Port Pro uložení změn klikněte na Set Values 2 1 3

.. Heslo pro přihlášení, obdrželi jste ho spolu s ostatními údaji User 2 ID... vyplňte pouze, pokud máte zřízeny dvě telefonní linky User 2 ID Name.

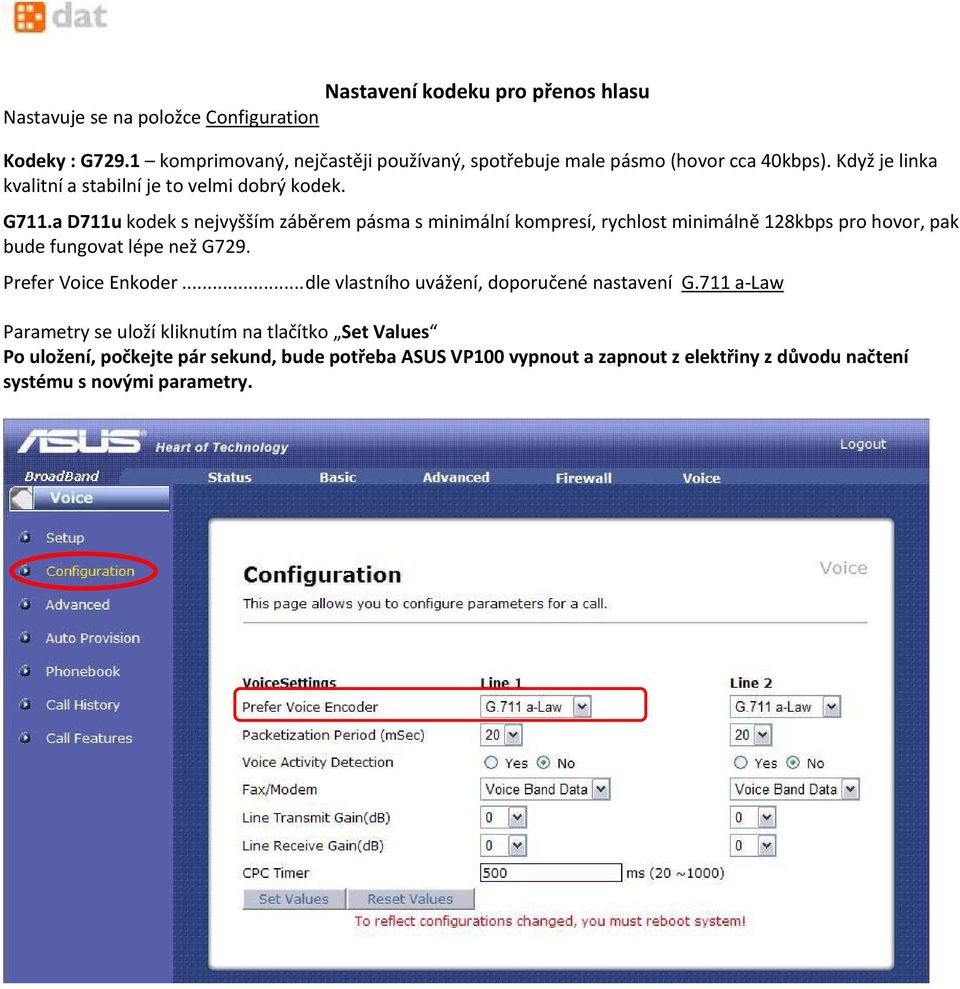

6 Nastavení kodeku pro přenos hlasu Nastavuje se na položce Configuration Kodeky : G729.1 komprimovaný, nejčastěji používaný, spotřebuje male pásmo (hovor cca 40kbps). Když je linka kvalitní a stabilní je to velmi dobrý kodek. G711.a D711u kodek s nejvyšším záběrem pásma s minimální kompresí, rychlost minimálně 128kbps pro hovor, pak bude fungovat lépe než G729. Prefer Voice Enkoder... dle vlastního uvážení, doporučené nastavení G.711 a Law Parametry se uloží kliknutím na tlačítko Set Values Po uložení, počkejte pár sekund, bude potřeba ASUS VP100 vypnout a zapnout z elektřiny z důvodu načtení systému s novými parametry.

a D711u kodek s nejvyšším záběrem pásma s minimální kompresí, rychlost minimálně 128kbps pro hovor, pak bude fungovat lépe než G729. Prefer Voice Enkoder.

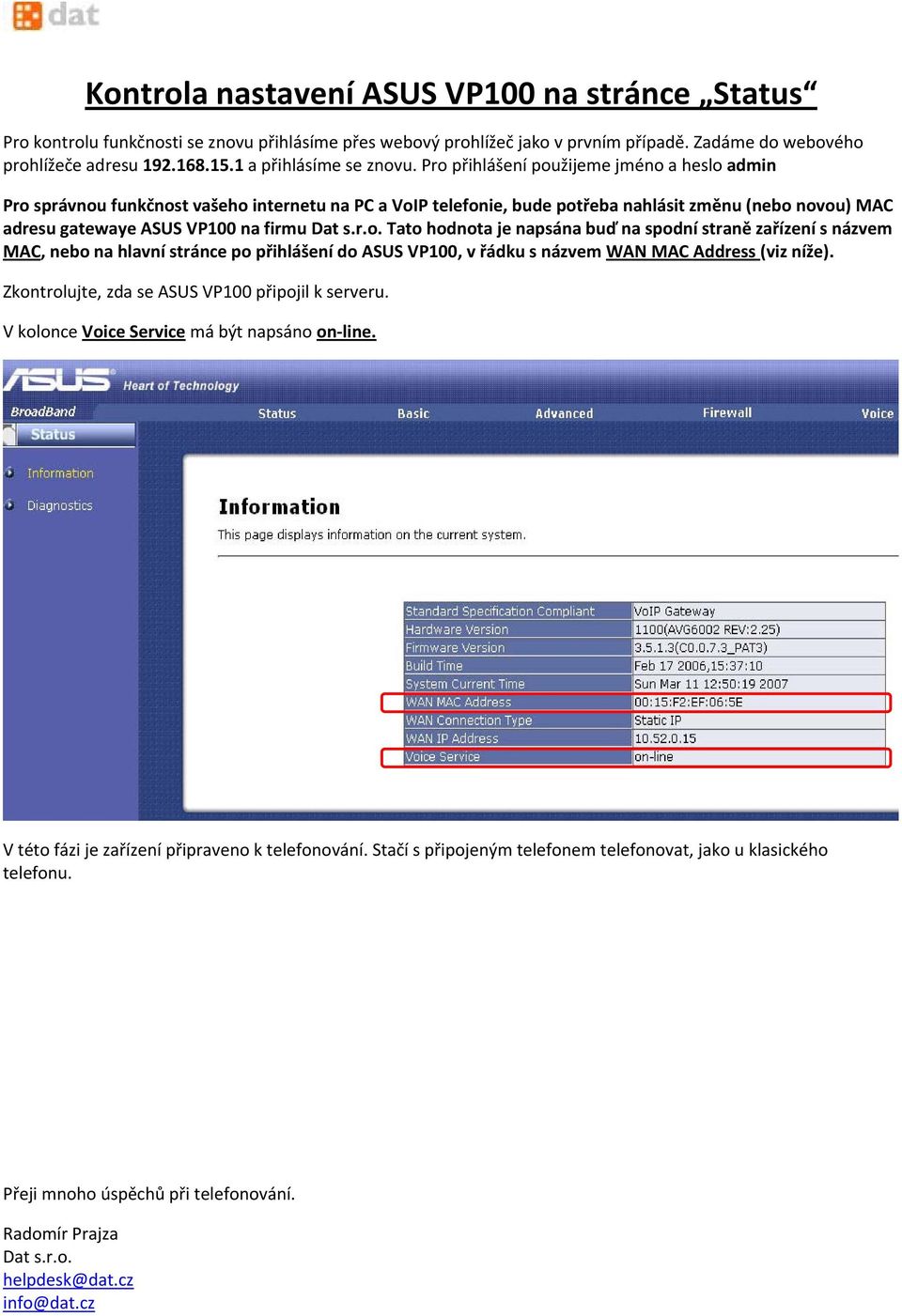

7 Kontrola nastavení ASUS VP100 na stránce Status Pro kontrolu funkčnosti se znovu přihlásíme přes webový prohlížeč jako v prvním případě. Zadáme do webového prohlížeče adresu a přihlásíme se znovu. Pro přihlášení použijeme jméno a heslo admin Pro správnou funkčnost vašeho internetu na PC a VoIP telefonie, bude potřeba nahlásit změnu (nebo novou) MAC adresu gatewaye ASUS VP100 na firmu Dat s.r.o. Tato hodnota je napsána buď na spodní straně zařízení s názvem MAC, nebo na hlavní stránce po přihlášení do ASUS VP100, v řádku s názvem WAN MAC Address (viz níže). Zkontrolujte, zda se ASUS VP100 připojil k serveru. V kolonce Voice Service má být napsáno on line. V této fázi je zařízení připraveno k telefonování. Stačí s připojeným telefonem telefonovat, jako u klasického telefonu. Přeji mnoho úspěchů při telefonování. Radomír Prajza Dat s.r.o. helpdesk@dat.cz info@dat.cz

Pro přihlášení použijeme jméno a heslo admin Pro správnou funkčnost vašeho internetu na PC a VoIP telefonie, bude potřeba nahlásit změnu (nebo novou) MAC adresu gatewaye ASUS VP100 na firmu Dat s.r.o. Tato hodnota je napsána buď na spodní straně zařízení s názvem MAC, nebo na hlavní stránce po přihlášení do ASUS VP100, v řádku s názvem WAN MAC Address (viz níže).
