1 Návod k obsluze Plynový sporák 50x60 Model: ZCG 562 GW

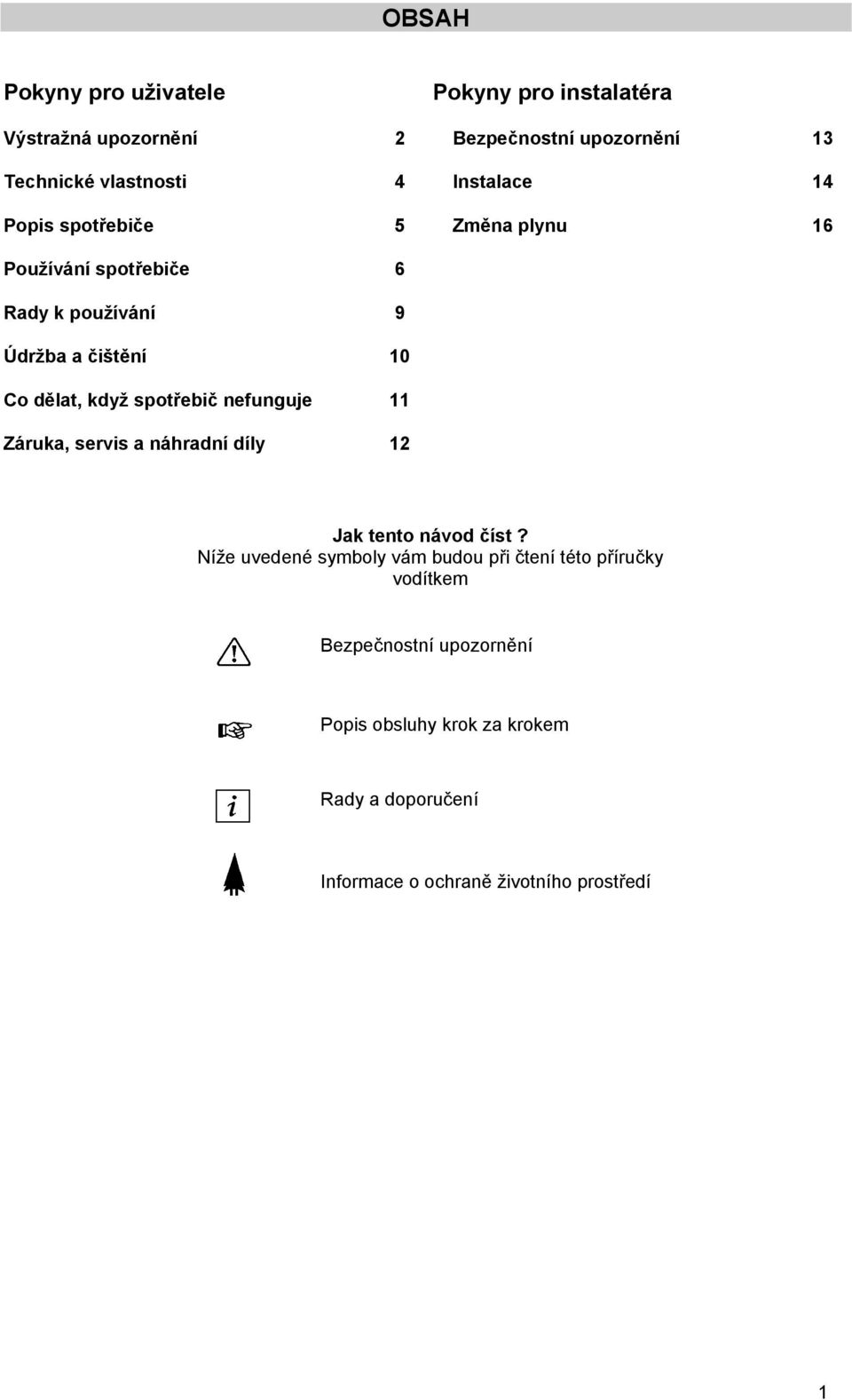

2 OBSAH Pokyny pro uživatele Pokyny pro instalatéra Výstražná upozornění 2 Bezpečnostní upozornění 13 Technické vlastnosti 4 Instalace 14 Popis spotřebiče 5 Změna plynu 16 Používání spotřebiče 6 Rady k používání 9 Údržba a čištění 10 Co dělat, když spotřebič nefunguje 11 Záruka, servis a náhradní díly 12 Jak tento návod číst? Níže uvedené symboly vám budou při čtení této příručky vodítkem Bezpečnostní upozornění Popis obsluhy krok za krokem Rady a doporučení Informace o ochraně životního prostředí 1

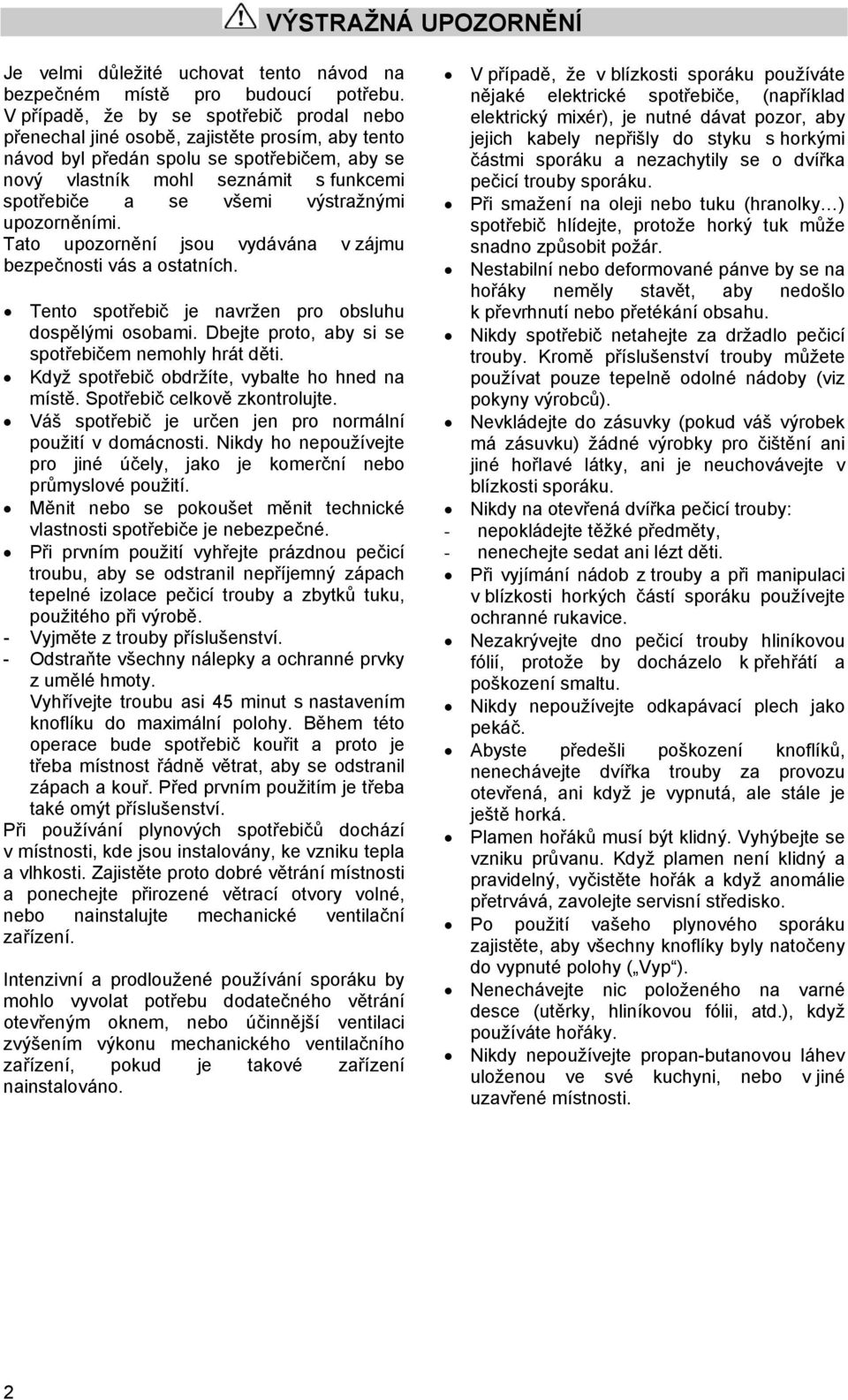

3 VÝSTRAŽNÁ UPOZORNĚNÍ Je velmi důležité uchovat tento návod na bezpečném místě pro budoucí potřebu. V případě, že by se spotřebič prodal nebo přenechal jiné osobě, zajistěte prosím, aby tento návod byl předán spolu se spotřebičem, aby se nový vlastník mohl seznámit s funkcemi spotřebiče a se všemi výstražnými upozorněními. Tato upozornění jsou vydávána v zájmu bezpečnosti vás a ostatních. Tento spotřebič je navržen pro obsluhu dospělými osobami. Dbejte proto, aby si se spotřebičem nemohly hrát děti. Když spotřebič obdržíte, vybalte ho hned na místě. Spotřebič celkově zkontrolujte. Váš spotřebič je určen jen pro normální použití v domácnosti. Nikdy ho nepoužívejte pro jiné účely, jako je komerční nebo průmyslové použití. Měnit nebo se pokoušet měnit technické vlastnosti spotřebiče je nebezpečné. Při prvním použití vyhřejte prázdnou pečicí troubu, aby se odstranil nepříjemný zápach tepelné izolace pečicí trouby a zbytků tuku, použitého při výrobě. - Vyjměte z trouby příslušenství. - Odstraňte všechny nálepky a ochranné prvky z umělé hmoty. Vyhřívejte troubu asi 45 minut s nastavením knoflíku do maximální polohy. Během této operace bude spotřebič kouřit a proto je třeba místnost řádně větrat, aby se odstranil zápach a kouř. Před prvním použitím je třeba také omýt příslušenství. Při používání plynových spotřebičů dochází v místnosti, kde jsou instalovány, ke vzniku tepla a vlhkosti. Zajistěte proto dobré větrání místnosti a ponechejte přirozené větrací otvory volné, nebo nainstalujte mechanické ventilační zařízení. Intenzivní a prodloužené používání sporáku by mohlo vyvolat potřebu dodatečného větrání otevřeným oknem, nebo účinnější ventilaci zvýšením výkonu mechanického ventilačního zařízení, pokud je takové zařízení nainstalováno. V případě, že v blízkosti sporáku používáte nějaké elektrické spotřebiče, (například elektrický mixér), je nutné dávat pozor, aby jejich kabely nepřišly do styku s horkými částmi sporáku a nezachytily se o dvířka pečicí trouby sporáku. Při smažení na oleji nebo tuku (hranolky ) spotřebič hlídejte, protože horký tuk může snadno způsobit požár. Nestabilní nebo deformované pánve by se na hořáky neměly stavět, aby nedošlo k převrhnutí nebo přetékání obsahu. Nikdy spotřebič netahejte za držadlo pečicí trouby. Kromě příslušenství trouby můžete používat pouze tepelně odolné nádoby (viz pokyny výrobců). Nevkládejte do zásuvky (pokud váš výrobek má zásuvku) žádné výrobky pro čištění ani jiné hořlavé látky, ani je neuchovávejte v blízkosti sporáku. Nikdy na otevřená dvířka pečicí trouby: - nepokládejte těžké předměty, - nenechejte sedat ani lézt děti. Při vyjímání nádob z trouby a při manipulaci v blízkosti horkých částí sporáku používejte ochranné rukavice. Nezakrývejte dno pečicí trouby hliníkovou fólií, protože by docházelo k přehřátí a poškození smaltu. Nikdy nepoužívejte odkapávací plech jako pekáč. Abyste předešli poškození knoflíků, nenechávejte dvířka trouby za provozu otevřená, ani když je vypnutá, ale stále je ještě horká. Plamen hořáků musí být klidný. Vyhýbejte se vzniku průvanu. Když plamen není klidný a pravidelný, vyčistěte hořák a když anomálie přetrvává, zavolejte servisní středisko. Po použití vašeho plynového sporáku zajistěte, aby všechny knoflíky byly natočeny do vypnuté polohy ( Vyp ). Nenechávejte nic položeného na varné desce (utěrky, hliníkovou fólii, atd.), když používáte hořáky. Nikdy nepoužívejte propan-butanovou láhev uloženou ve své kuchyni, nebo v jiné uzavřené místnosti. 2

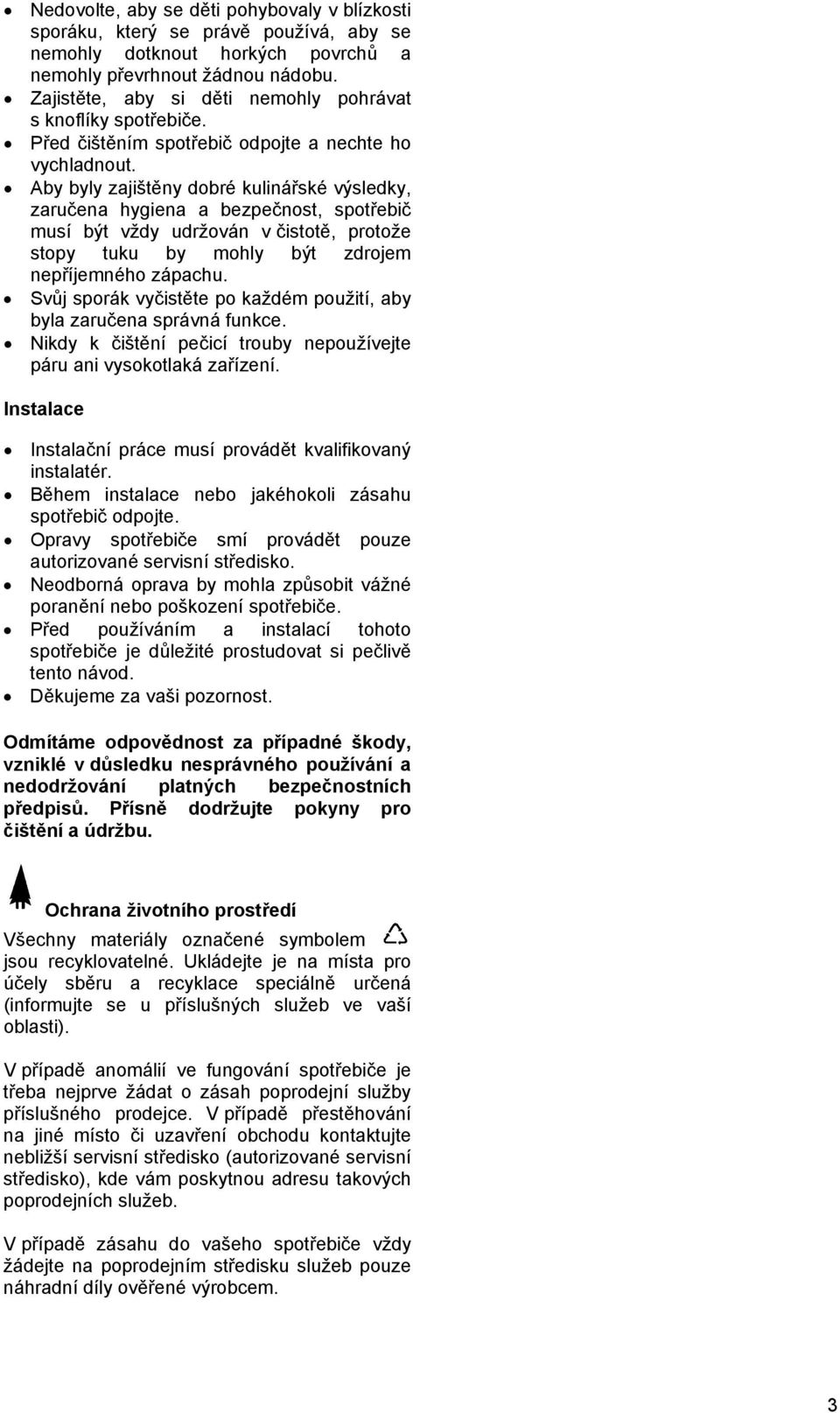

4 Nedovolte, aby se děti pohybovaly v blízkosti sporáku, který se právě používá, aby se nemohly dotknout horkých povrchů a nemohly převrhnout žádnou nádobu. Zajistěte, aby si děti nemohly pohrávat s knoflíky spotřebiče. Před čištěním spotřebič odpojte a nechte ho vychladnout. Aby byly zajištěny dobré kulinářské výsledky, zaručena hygiena a bezpečnost, spotřebič musí být vždy udržován v čistotě, protože stopy tuku by mohly být zdrojem nepříjemného zápachu. Svůj sporák vyčistěte po každém použití, aby byla zaručena správná funkce. Nikdy k čištění pečicí trouby nepoužívejte páru ani vysokotlaká zařízení. Instalace Instalační práce musí provádět kvalifikovaný instalatér. Během instalace nebo jakéhokoli zásahu spotřebič odpojte. Opravy spotřebiče smí provádět pouze autorizované servisní středisko. Neodborná oprava by mohla způsobit vážné poranění nebo poškození spotřebiče. Před používáním a instalací tohoto spotřebiče je důležité prostudovat si pečlivě tento návod. Děkujeme za vaši pozornost. Odmítáme odpovědnost za případné škody, vzniklé v důsledku nesprávného používání a nedodržování platných bezpečnostních předpisů. Přísně dodržujte pokyny pro čištění a údržbu. Ochrana životního prostředí Všechny materiály označené symbolem jsou recyklovatelné. Ukládejte je na místa pro účely sběru a recyklace speciálně určená (informujte se u příslušných služeb ve vaší oblasti). V případě anomálií ve fungování spotřebiče je třeba nejprve žádat o zásah poprodejní služby příslušného prodejce. V případě přestěhování na jiné místo či uzavření obchodu kontaktujte nebližší servisní středisko (autorizované servisní středisko), kde vám poskytnou adresu takových poprodejních služeb. V případě zásahu do vašeho spotřebiče vždy žádejte na poprodejním středisku služeb pouze náhradní díly ověřené výrobcem. 3

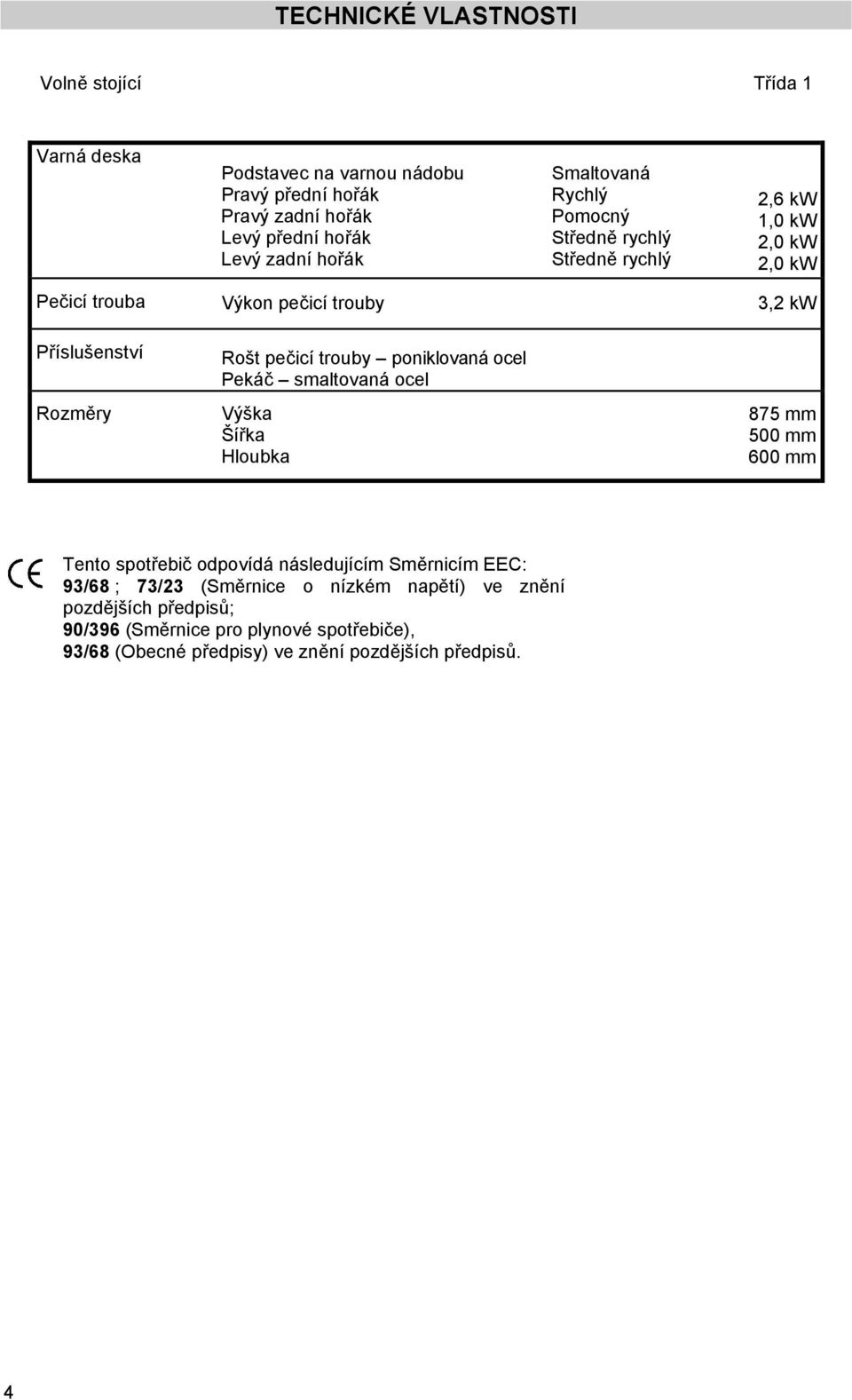

5 TECHNICKÉ VLASTNOSTI Volně stojící Třída 1 Varná deska Podstavec na varnou nádobu Pravý přední hořák Pravý zadní hořák Levý přední hořák Levý zadní hořák Smaltovaná Rychlý Pomocný Středně rychlý Středně rychlý 2,6 kw 1,0 kw 2,0 kw 2,0 kw Pečicí trouba Výkon pečicí trouby 3,2 kw Příslušenství Rozměry Rošt pečicí trouby poniklovaná ocel Pekáč smaltovaná ocel Výška Šířka Hloubka 875 mm 500 mm 600 mm Tento spotřebič odpovídá následujícím Směrnicím EEC: 93/68 ; 73/23 (Směrnice o nízkém napětí) ve znění pozdějších předpisů; 90/396 (Směrnice pro plynové spotřebiče), 93/68 (Obecné předpisy) ve znění pozdějších předpisů. 4

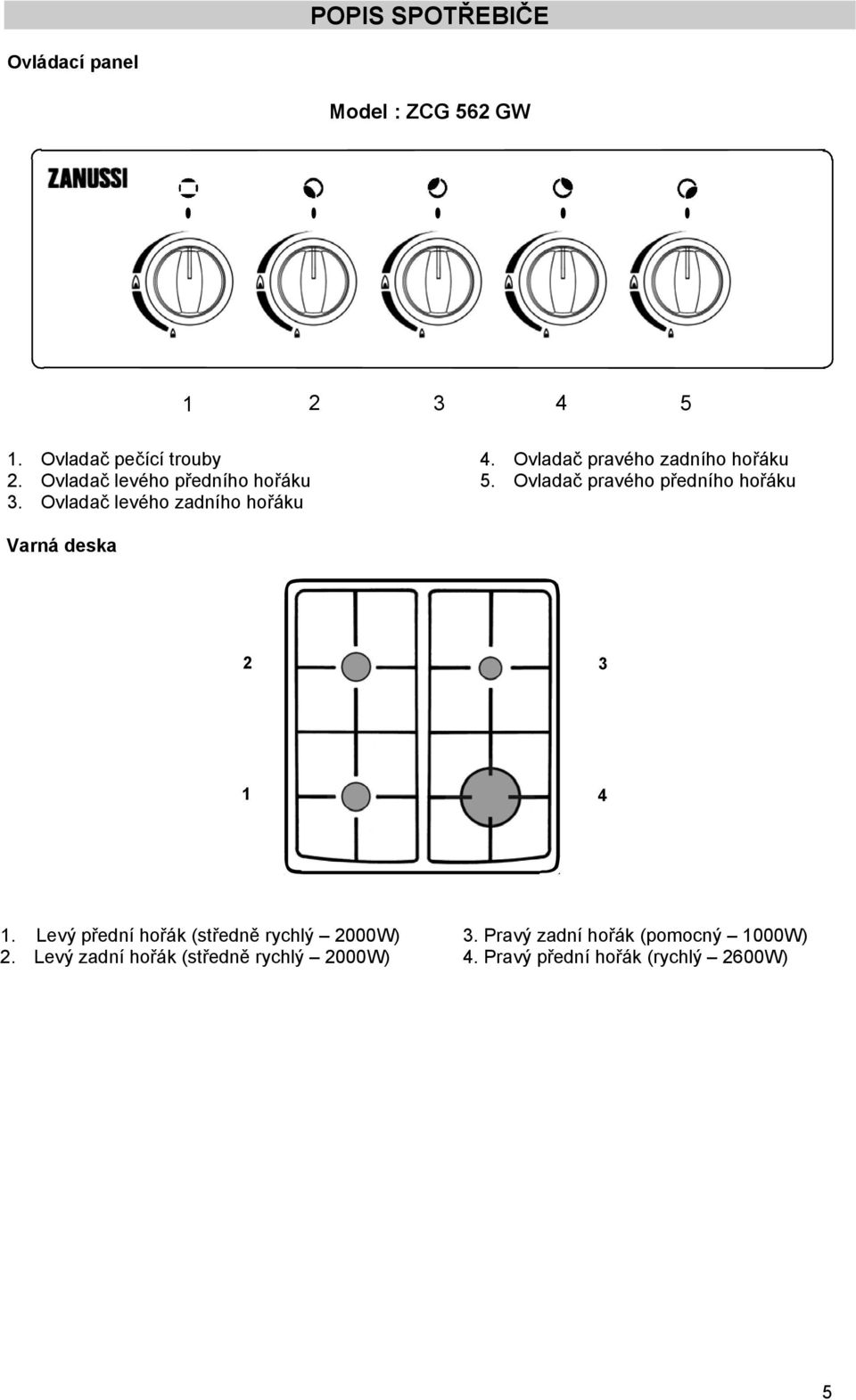

6 POPIS SPOTŘEBIČE Ovládací panel Model : ZCG 562 GW Ovladač pečící trouby 2. Ovladač levého předního hořáku 3. Ovladač levého zadního hořáku 4. Ovladač pravého zadního hořáku 5. Ovladač pravého předního hořáku Varná deska Levý přední hořák (středně rychlý 2000W) 2. Levý zadní hořák (středně rychlý 2000W) 3. Pravý zadní hořák (pomocný 1000W) 4. Pravý přední hořák (rychlý 2600W) 5

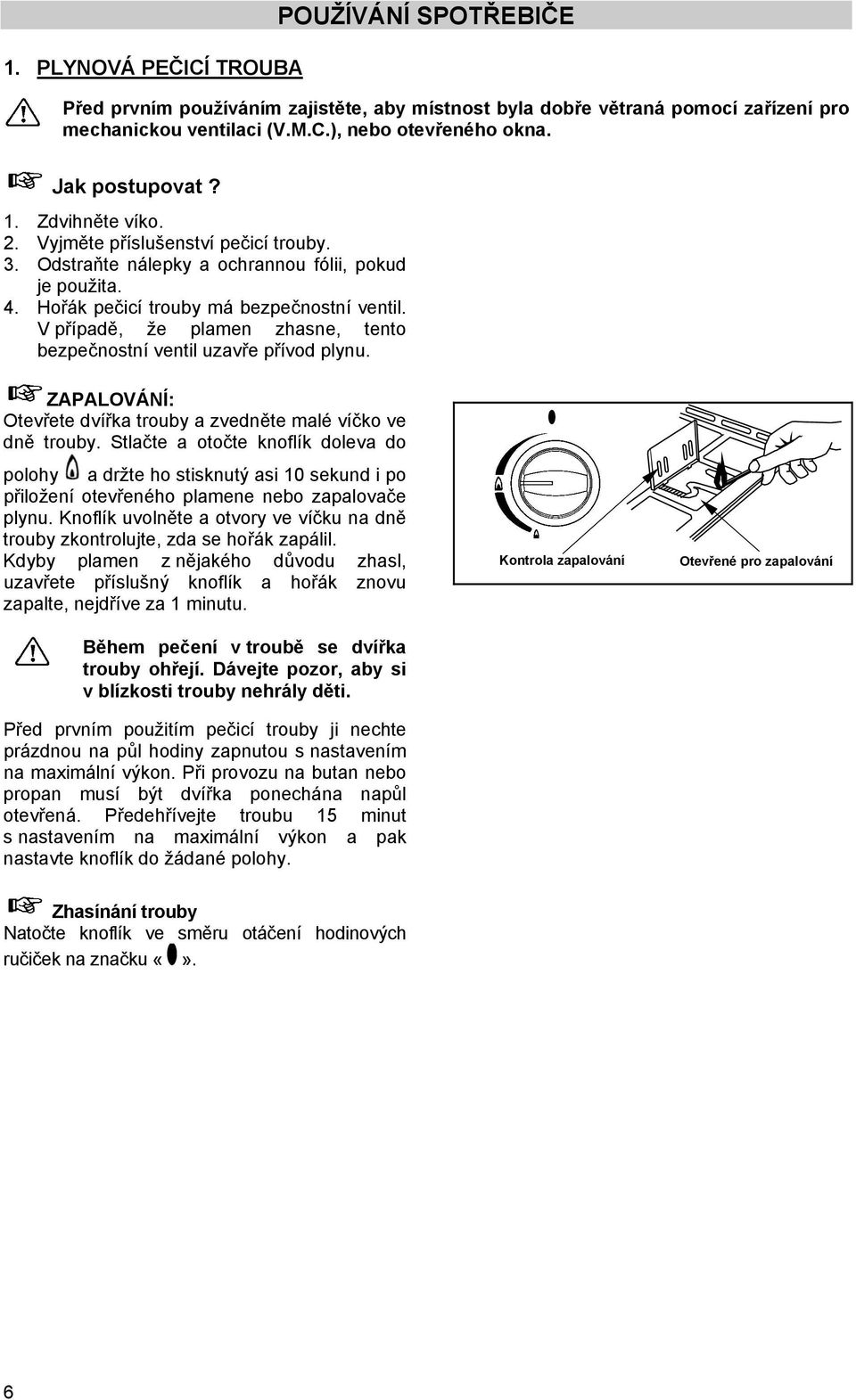

7 1. PLYNOVÁ PEČICÍ TROUBA POUŽÍVÁNÍ SPOTŘEBIČE Před prvním používáním zajistěte, aby místnost byla dobře větraná pomocí zařízení pro mechanickou ventilaci (V.M.C.), nebo otevřeného okna. Jak postupovat? 1. Zdvihněte víko. 2. Vyjměte příslušenství pečicí trouby. 3. Odstraňte nálepky a ochrannou fólii, pokud je použita. 4. Hořák pečicí trouby má bezpečnostní ventil. V případě, že plamen zhasne, tento bezpečnostní ventil uzavře přívod plynu. ZAPALOVÁNÍ: Otevřete dvířka trouby a zvedněte malé víčko ve dně trouby. Stlačte a otočte knoflík doleva do polohy a držte ho stisknutý asi 10 sekund i po přiložení otevřeného plamene nebo zapalovače plynu. Knoflík uvolněte a otvory ve víčku na dně trouby zkontrolujte, zda se hořák zapálil. Kdyby plamen z nějakého důvodu zhasl, uzavřete příslušný knoflík a hořák znovu zapalte, nejdříve za 1 minutu. Během pečení v troubě se dvířka trouby ohřejí. Dávejte pozor, aby si v blízkosti trouby nehrály děti. Před prvním použitím pečicí trouby ji nechte prázdnou na půl hodiny zapnutou s nastavením na maximální výkon. Při provozu na butan nebo propan musí být dvířka ponechána napůl otevřená. Předehřívejte troubu 15 minut s nastavením na maximální výkon a pak nastavte knoflík do žádané polohy. Kontrola zapalování Otevřené pro zapalování Zhasínání trouby Natočte knoflík ve směru otáčení hodinových ručiček na značku. 6

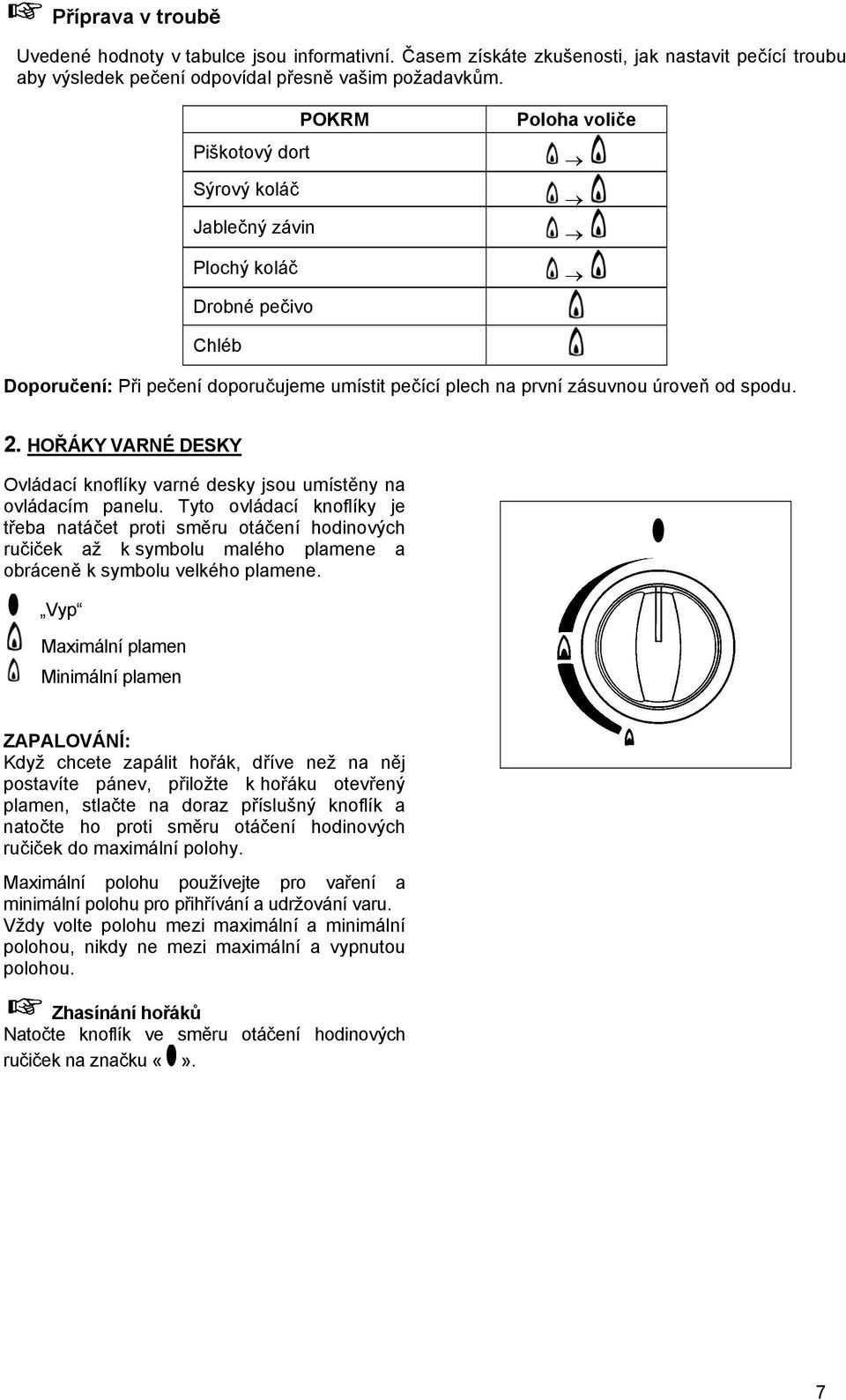

8 Příprava v troubě Uvedené hodnoty v tabulce jsou informativní. Časem získáte zkušenosti, jak nastavit pečící troubu aby výsledek pečení odpovídal přesně vašim požadavkům. POKRM Poloha voliče Piškotový dort Sýrový koláč Jablečný závin Plochý koláč Drobné pečivo Chléb Doporučení: Při pečení doporučujeme umístit pečící plech na první zásuvnou úroveň od spodu. 2. HOŘÁKY VARNÉ DESKY Ovládací knoflíky varné desky jsou umístěny na ovládacím panelu. Tyto ovládací knoflíky je třeba natáčet proti směru otáčení hodinových ručiček až k symbolu malého plamene a obráceně k symbolu velkého plamene. Vyp Maximální plamen Minimální plamen ZAPALOVÁNÍ: Když chcete zapálit hořák, dříve než na něj postavíte pánev, přiložte k hořáku otevřený plamen, stlačte na doraz příslušný knoflík a natočte ho proti směru otáčení hodinových ručiček do maximální polohy. Maximální polohu používejte pro vaření a minimální polohu pro přihřívání a udržování varu. Vždy volte polohu mezi maximální a minimální polohou, nikdy ne mezi maximální a vypnutou polohou. Zhasínání hořáků Natočte knoflík ve směru otáčení hodinových ručiček na značku. 7

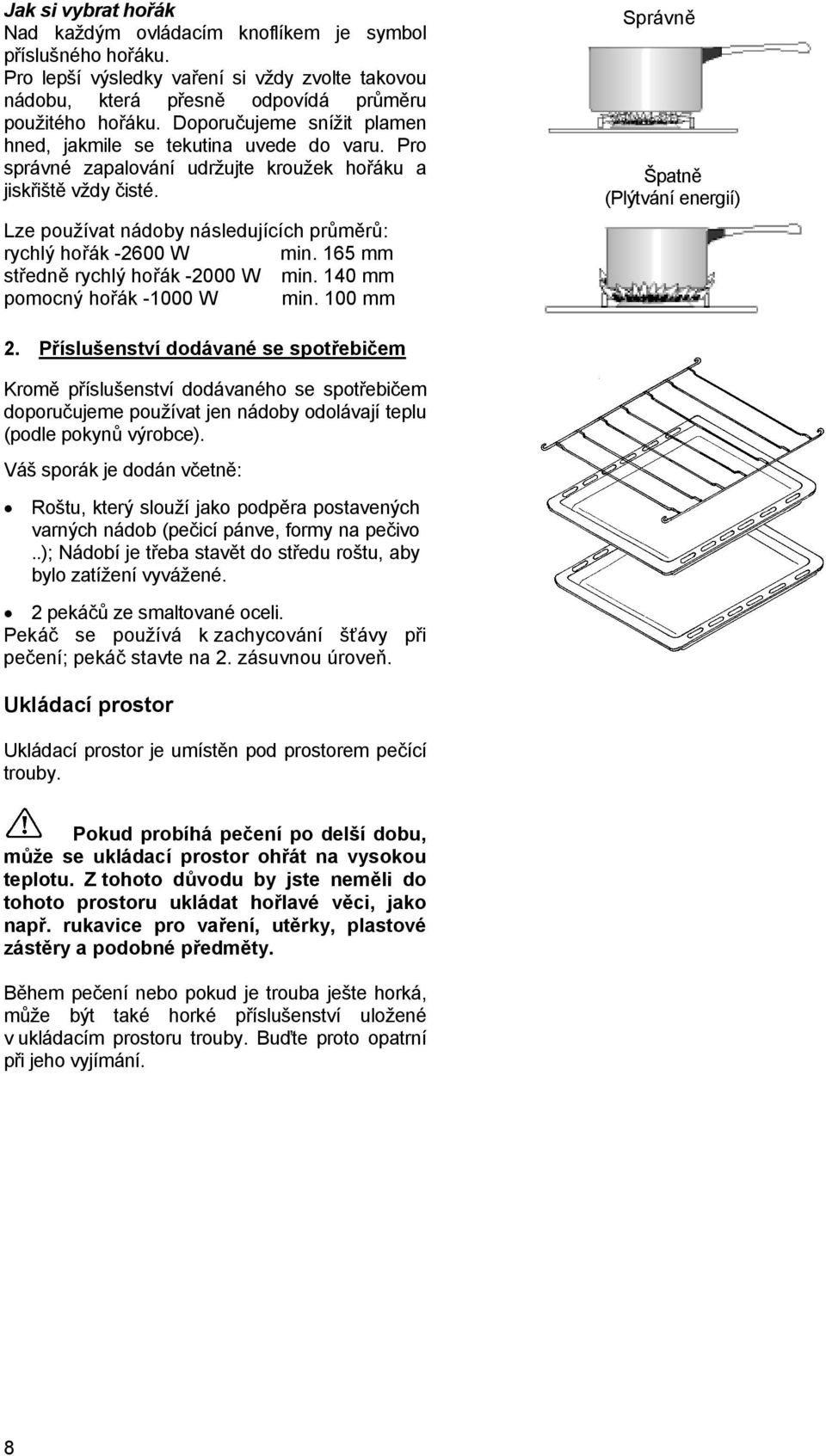

9 Jak si vybrat hořák Nad každým ovládacím knoflíkem je symbol příslušného hořáku. Pro lepší výsledky vaření si vždy zvolte takovou nádobu, která přesně odpovídá průměru použitého hořáku. Doporučujeme snížit plamen hned, jakmile se tekutina uvede do varu. Pro správné zapalování udržujte kroužek hořáku a jiskřiště vždy čisté. Lze používat nádoby následujících průměrů: rychlý hořák W min. 165 mm středně rychlý hořák W min. 140 mm pomocný hořák W min. 100 mm Správně Špatně (Plýtvání energií) 2. Příslušenství dodávané se spotřebičem Kromě příslušenství dodávaného se spotřebičem doporučujeme používat jen nádoby odolávají teplu (podle pokynů výrobce). Váš sporák je dodán včetně: Roštu, který slouží jako podpěra postavených varných nádob (pečicí pánve, formy na pečivo..); Nádobí je třeba stavět do středu roštu, aby bylo zatížení vyvážené. 2 pekáčů ze smaltované oceli. Pekáč se používá k zachycování šťávy při pečení; pekáč stavte na 2. zásuvnou úroveň. Ukládací prostor Ukládací prostor je umístěn pod prostorem pečící trouby. Pokud probíhá pečení po delší dobu, může se ukládací prostor ohřát na vysokou teplotu. Z tohoto důvodu by jste neměli do tohoto prostoru ukládat hořlavé věci, jako např. rukavice pro vaření, utěrky, plastové zástěry a podobné předměty. Během pečení nebo pokud je trouba ješte horká, může být také horké příslušenství uložené v ukládacím prostoru trouby. Buďte proto opatrní při jeho vyjímání. 8

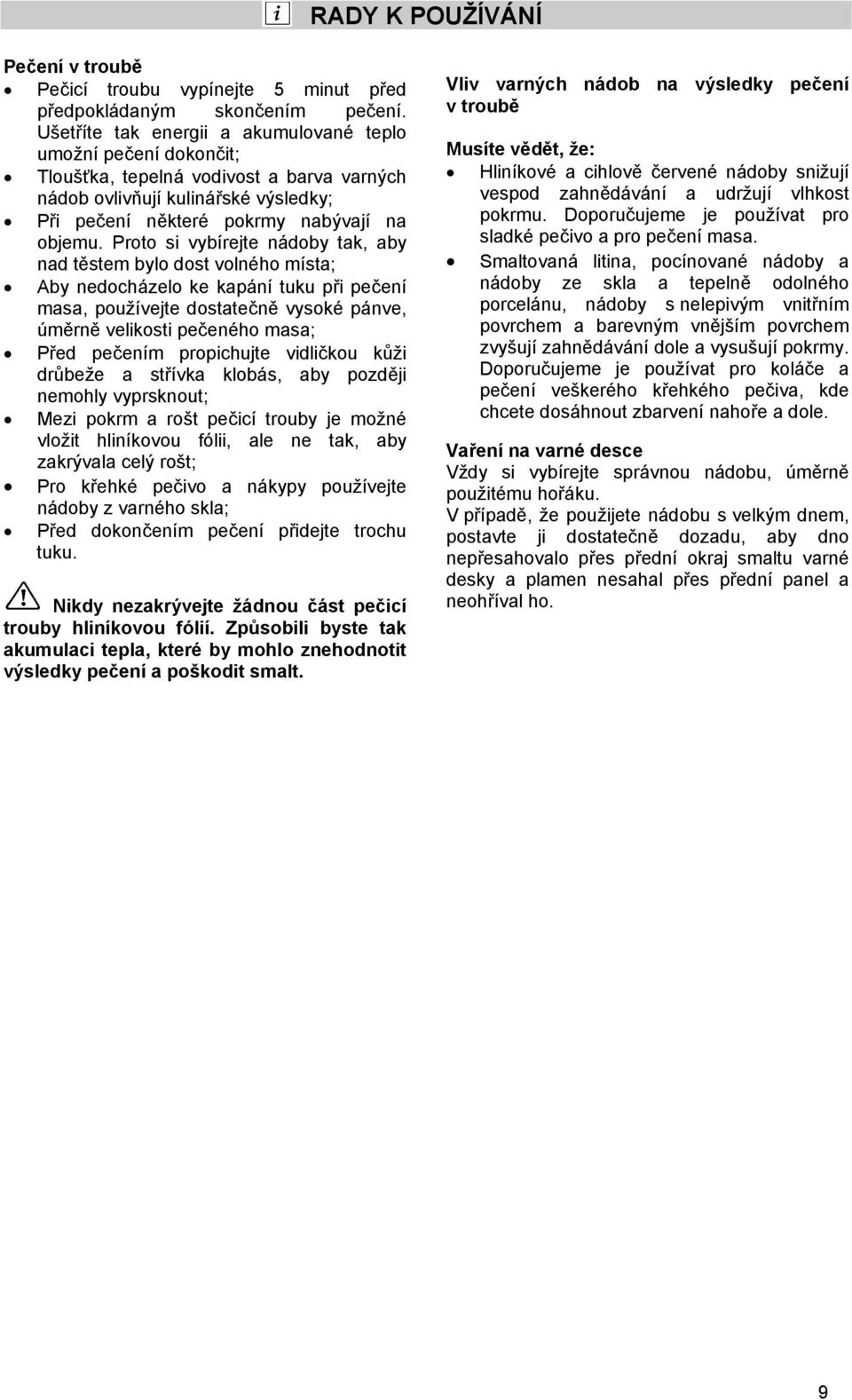

10 RADY K POUŽÍVÁNÍ Pečení v troubě Pečicí troubu vypínejte 5 minut před předpokládaným skončením pečení. Ušetříte tak energii a akumulované teplo umožní pečení dokončit; Tloušťka, tepelná vodivost a barva varných nádob ovlivňují kulinářské výsledky; Při pečení některé pokrmy nabývají na objemu. Proto si vybírejte nádoby tak, aby nad těstem bylo dost volného místa; Aby nedocházelo ke kapání tuku při pečení masa, používejte dostatečně vysoké pánve, úměrně velikosti pečeného masa; Před pečením propichujte vidličkou kůži drůbeže a střívka klobás, aby později nemohly vyprsknout; Mezi pokrm a rošt pečicí trouby je možné vložit hliníkovou fólii, ale ne tak, aby zakrývala celý rošt; Pro křehké pečivo a nákypy používejte nádoby z varného skla; Před dokončením pečení přidejte trochu tuku. Nikdy nezakrývejte žádnou část pečicí trouby hliníkovou fólií. Způsobili byste tak akumulaci tepla, které by mohlo znehodnotit výsledky pečení a poškodit smalt. Vliv varných nádob na výsledky pečení v troubě Musíte vědět, že: Hliníkové a cihlově červené nádoby snižují vespod zahnědávání a udržují vlhkost pokrmu. Doporučujeme je používat pro sladké pečivo a pro pečení masa. Smaltovaná litina, pocínované nádoby a nádoby ze skla a tepelně odolného porcelánu, nádoby s nelepivým vnitřním povrchem a barevným vnějším povrchem zvyšují zahnědávání dole a vysušují pokrmy. Doporučujeme je používat pro koláče a pečení veškerého křehkého pečiva, kde chcete dosáhnout zbarvení nahoře a dole. Vaření na varné desce Vždy si vybírejte správnou nádobu, úměrně použitému hořáku. V případě, že použijete nádobu s velkým dnem, postavte ji dostatečně dozadu, aby dno nepřesahovalo přes přední okraj smaltu varné desky a plamen nesahal přes přední panel a neohříval ho. 9

11 ÚDRŽBA A ČIŠTĚNÍ Před čištěním zkontrolujte, že knoflíky jsou ve vypnuté poloze, že je spotřebič úplně vychladlý a odpojený. Nikdy k čištění tohoto spotřebiče nepoužívejte abrasivní prášky nebo drátěnku. Hořáky Víčka hořáků vyčistěte teplou vodou s neagresivním saponátem a odstraňte všechny připečené zbytky pokrmů. Nikdy nepoužívejte ocet. Růžice se musí udržovat v čistotě, aby bylo zajištěno dobré zapalování. Před zapalováním se ujistěte, že víčka a růžice jsou na hořácích správně nasazeny. Celá sestava hořáku musí být dokonale suchá. Ovládací panel, knoflíky, smaltovaná podpěra varných nádob, přední a boční panely K čistění doporučujeme čistící prostředky typu jako je AXION nebo CIF, které nepoškrábou povrch. Potom povrch vysušte a vyleštěte jemným hadříkem. Nepoužívejte k čistění kovové předměty ( nože, hrany ), ocelovou vlnu nebo nylonové houbičky, abrazivní nebo leptavé produkty, nebo ředidla. Varná deska Po každém použití ji vytřete houbou, namočenou do teplé vody se saponátem tak, aby žádným otvorem ve varné desce nevnikala dovnitř voda. Pak opláchněte a vytřete do sucha měkkým hadrem. V případě přetečení skvrny navlhčete a nechte rozpustit, ale nic nepoškrábejte a vyhýbejte se proto použití abrasivních nebo žíravých výrobků, které by mohly poškodit smalt. Okamžitě vytírejte skvrny od octa, citronu, a obecně všech kyselých látek. Zavěšení dveří trouby 1. Držte dveře po obou stranách oběma rukama a přiložte je pod úhlem asi Zaveďte a přitlačte závěsy do výřezů na přední straně trouby. Ujistěte se zda jsou podpěry (2) závěsných ramen správně umístěny ve výřezech (3) pantů. 3. Sklopte zajišťovací páčky (1) úplně dolů. Vnitřní sklo dveří trouby může být odejmuto vyšroubováním dvou přídržných šroubů (obr.13). Důležité je aby toto vnitřní sklo bylo vždy na svém místě při použití trouby. Čištění příslušenství Příslušenství čistěte teplou vodou se saponátem, dobře je opláchněte a vytřete do sucha. Pečicí trouba Smaltované části: Pro čištění platí totéž co u jiných smaltovaných částí spotřebiče. Odejmutí dveří trouby 1. Otevřete úplně dveře trouby. 2. Odklopte nahoru dvě zajišťovací páčky (1) na závěsných ramenech. 3. Držte dveře po obou stranách oběma rukama a přivřete dveře na úhel Dveře nadzdvihněte a vytáhněte. 10

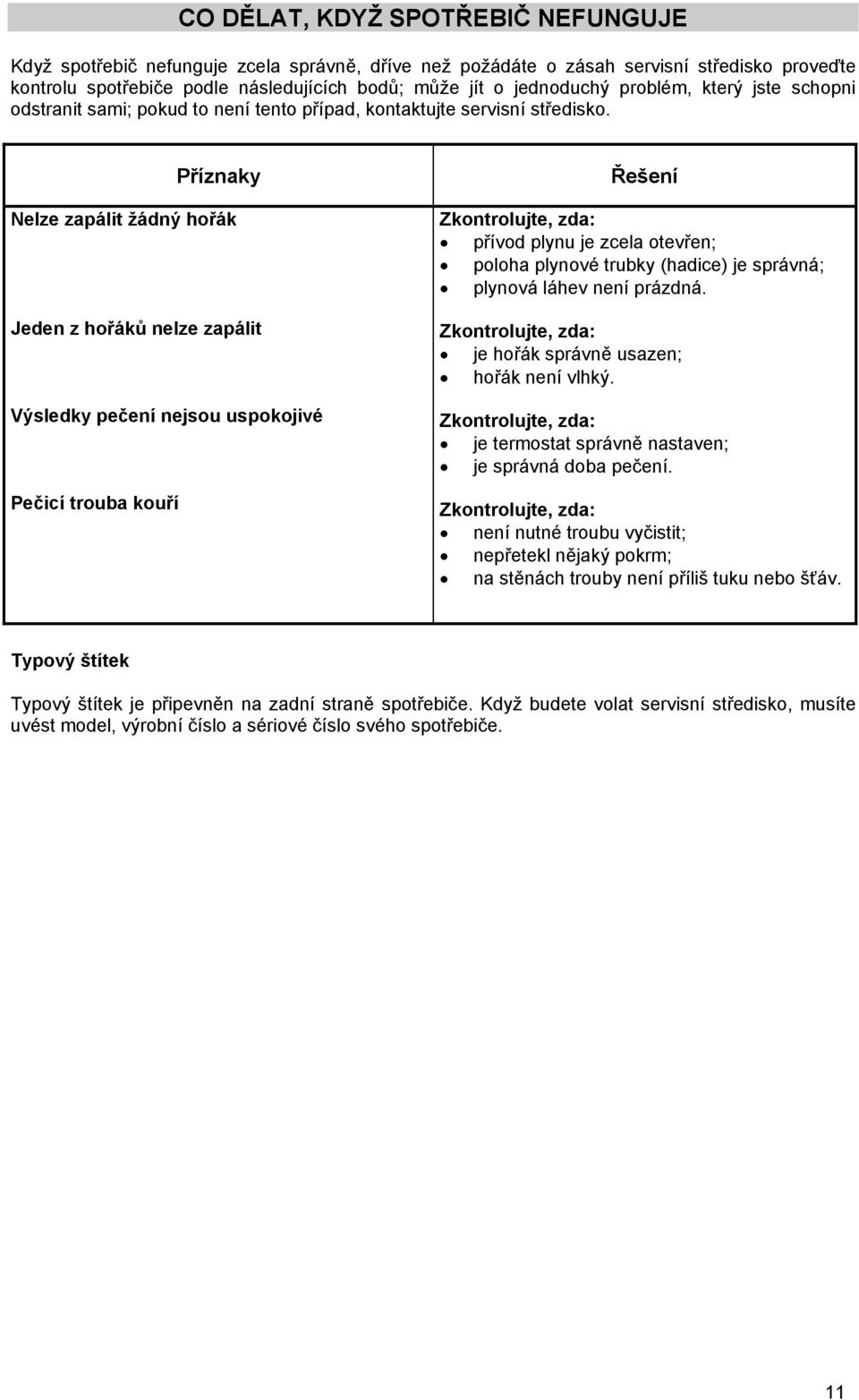

12 CO DĚLAT, KDYŽ SPOTŘEBIČ NEFUNGUJE Když spotřebič nefunguje zcela správně, dříve než požádáte o zásah servisní středisko proveďte kontrolu spotřebiče podle následujících bodů; může jít o jednoduchý problém, který jste schopni odstranit sami; pokud to není tento případ, kontaktujte servisní středisko. Příznaky Nelze zapálit žádný hořák Jeden z hořáků nelze zapálit Výsledky pečení nejsou uspokojivé Pečicí trouba kouří Řešení Zkontrolujte, zda: přívod plynu je zcela otevřen; poloha plynové trubky (hadice) je správná; plynová láhev není prázdná. Zkontrolujte, zda: je hořák správně usazen; hořák není vlhký. Zkontrolujte, zda: je termostat správně nastaven; je správná doba pečení. Zkontrolujte, zda: není nutné troubu vyčistit; nepřetekl nějaký pokrm; na stěnách trouby není příliš tuku nebo šťáv. Typový štítek Typový štítek je připevněn na zadní straně spotřebiče. Když budete volat servisní středisko, musíte uvést model, výrobní číslo a sériové číslo svého spotřebiče. 11

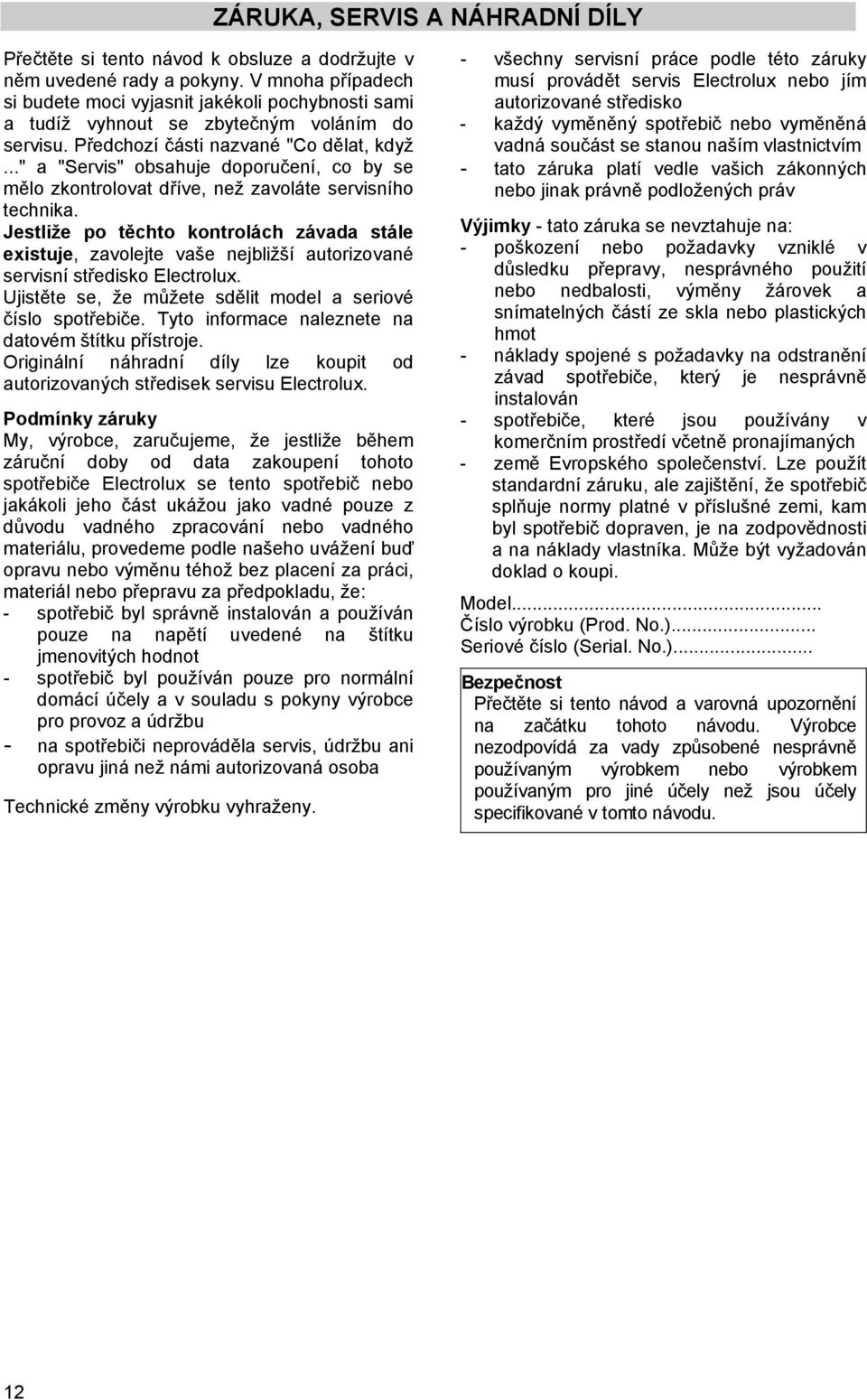

13 ZÁRUKA, SERVIS A NÁHRADNÍ DÍLY Přečtěte si tento návod k obsluze a dodržujte v něm uvedené rady a pokyny. V mnoha případech si budete moci vyjasnit jakékoli pochybnosti sami a tudíž vyhnout se zbytečným voláním do servisu. Předchozí části nazvané "Co dělat, když..." a "Servis" obsahuje doporučení, co by se mělo zkontrolovat dříve, než zavoláte servisního technika. Jestliže po těchto kontrolách závada stále existuje, zavolejte vaše nejbližší autorizované servisní středisko Electrolux. Ujistěte se, že můžete sdělit model a seriové číslo spotřebiče. Tyto informace naleznete na datovém štítku přístroje. Originální náhradní díly lze koupit od autorizovaných středisek servisu Electrolux. Podmínky záruky My, výrobce, zaručujeme, že jestliže během záruční doby od data zakoupení tohoto spotřebiče Electrolux se tento spotřebič nebo jakákoli jeho část ukážou jako vadné pouze z důvodu vadného zpracování nebo vadného materiálu, provedeme podle našeho uvážení buď opravu nebo výměnu téhož bez placení za práci, materiál nebo přepravu za předpokladu, že: - spotřebič byl správně instalován a používán pouze na napětí uvedené na štítku jmenovitých hodnot - spotřebič byl používán pouze pro normální domácí účely a v souladu s pokyny výrobce pro provoz a údržbu - na spotřebiči neprováděla servis, údržbu ani opravu jiná než námi autorizovaná osoba Technické změny výrobku vyhraženy. - všechny servisní práce podle této záruky musí provádět servis Electrolux nebo jím autorizované středisko - každý vyměněný spotřebič nebo vyměněná vadná součást se stanou naším vlastnictvím - tato záruka platí vedle vašich zákonných nebo jinak právně podložených práv Výjimky - tato záruka se nevztahuje na: - poškození nebo požadavky vzniklé v důsledku přepravy, nesprávného použití nebo nedbalosti, výměny žárovek a snímatelných částí ze skla nebo plastických hmot - náklady spojené s požadavky na odstranění závad spotřebiče, který je nesprávně instalován - spotřebiče, které jsou používány v komerčním prostředí včetně pronajímaných - země Evropského společenství. Lze použít standardní záruku, ale zajištění, že spotřebič splňuje normy platné v příslušné zemi, kam byl spotřebič dopraven, je na zodpovědnosti a na náklady vlastníka. Může být vyžadován doklad o koupi. Model... Číslo výrobku (Prod. No.)... Seriové číslo (Serial. No.)... Bezpečnost Přečtěte si tento návod a varovná upozornění na začátku tohoto návodu. Výrobce nezodpovídá za vady způsobené nesprávně používaným výrobkem nebo výrobkem používaným pro jiné účely než jsou účely specifikované v tomto návodu. 12

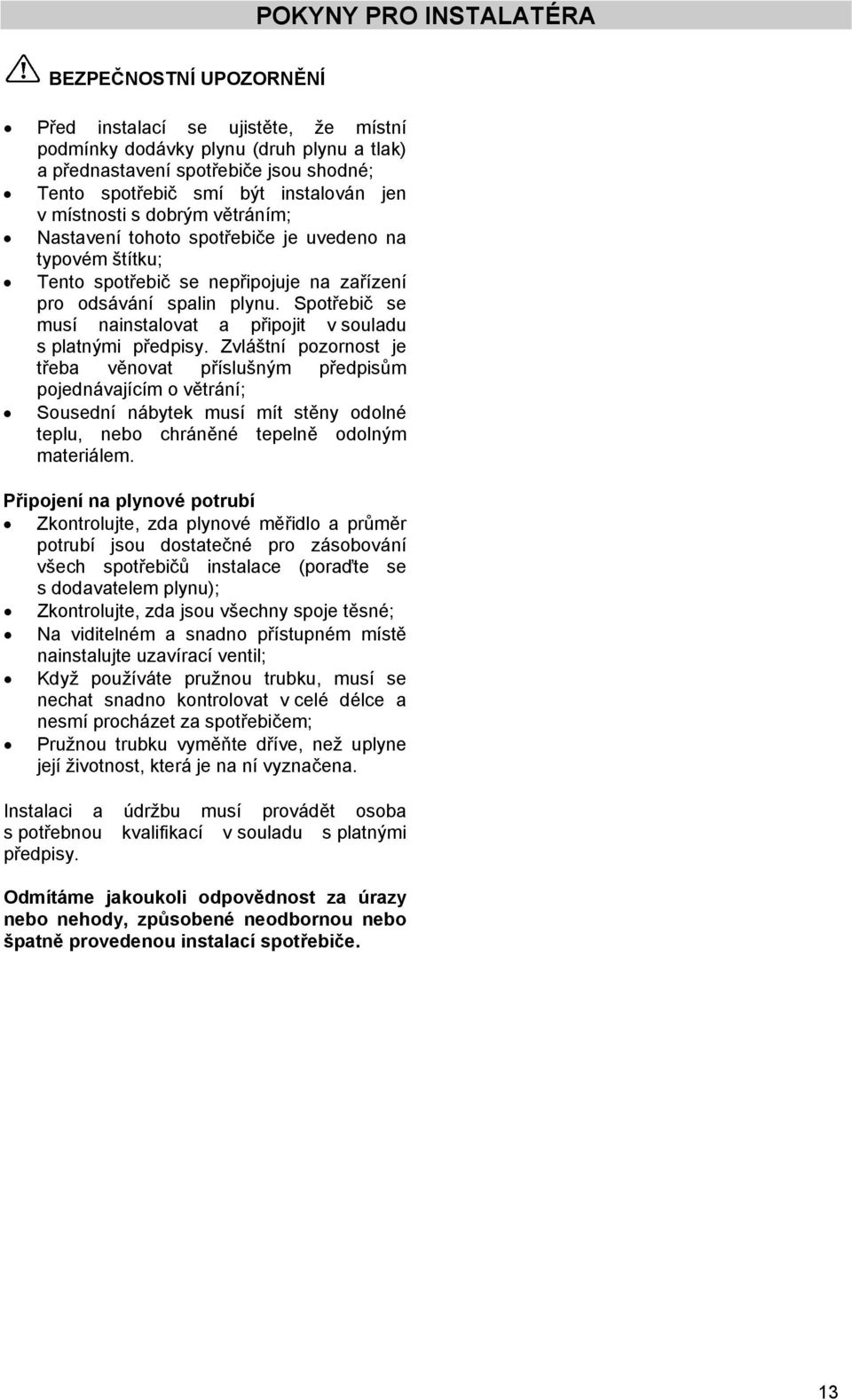

14 POKYNY PRO INSTALATÉRA BEZPEČNOSTNÍ UPOZORNĚNÍ Před instalací se ujistěte, že místní podmínky dodávky plynu (druh plynu a tlak) a přednastavení spotřebiče jsou shodné; Tento spotřebič smí být instalován jen v místnosti s dobrým větráním; Nastavení tohoto spotřebiče je uvedeno na typovém štítku; Tento spotřebič se nepřipojuje na zařízení pro odsávání spalin plynu. Spotřebič se musí nainstalovat a připojit v souladu s platnými předpisy. Zvláštní pozornost je třeba věnovat příslušným předpisům pojednávajícím o větrání; Sousední nábytek musí mít stěny odolné teplu, nebo chráněné tepelně odolným materiálem. Připojení na plynové potrubí Zkontrolujte, zda plynové měřidlo a průměr potrubí jsou dostatečné pro zásobování všech spotřebičů instalace (poraďte se s dodavatelem plynu); Zkontrolujte, zda jsou všechny spoje těsné; Na viditelném a snadno přístupném místě nainstalujte uzavírací ventil; Když používáte pružnou trubku, musí se nechat snadno kontrolovat v celé délce a nesmí procházet za spotřebičem; Pružnou trubku vyměňte dříve, než uplyne její životnost, která je na ní vyznačena. Instalaci a údržbu musí provádět osoba s potřebnou kvalifikací v souladu s platnými předpisy. Odmítáme jakoukoli odpovědnost za úrazy nebo nehody, způsobené neodbornou nebo špatně provedenou instalací spotřebiče. 13

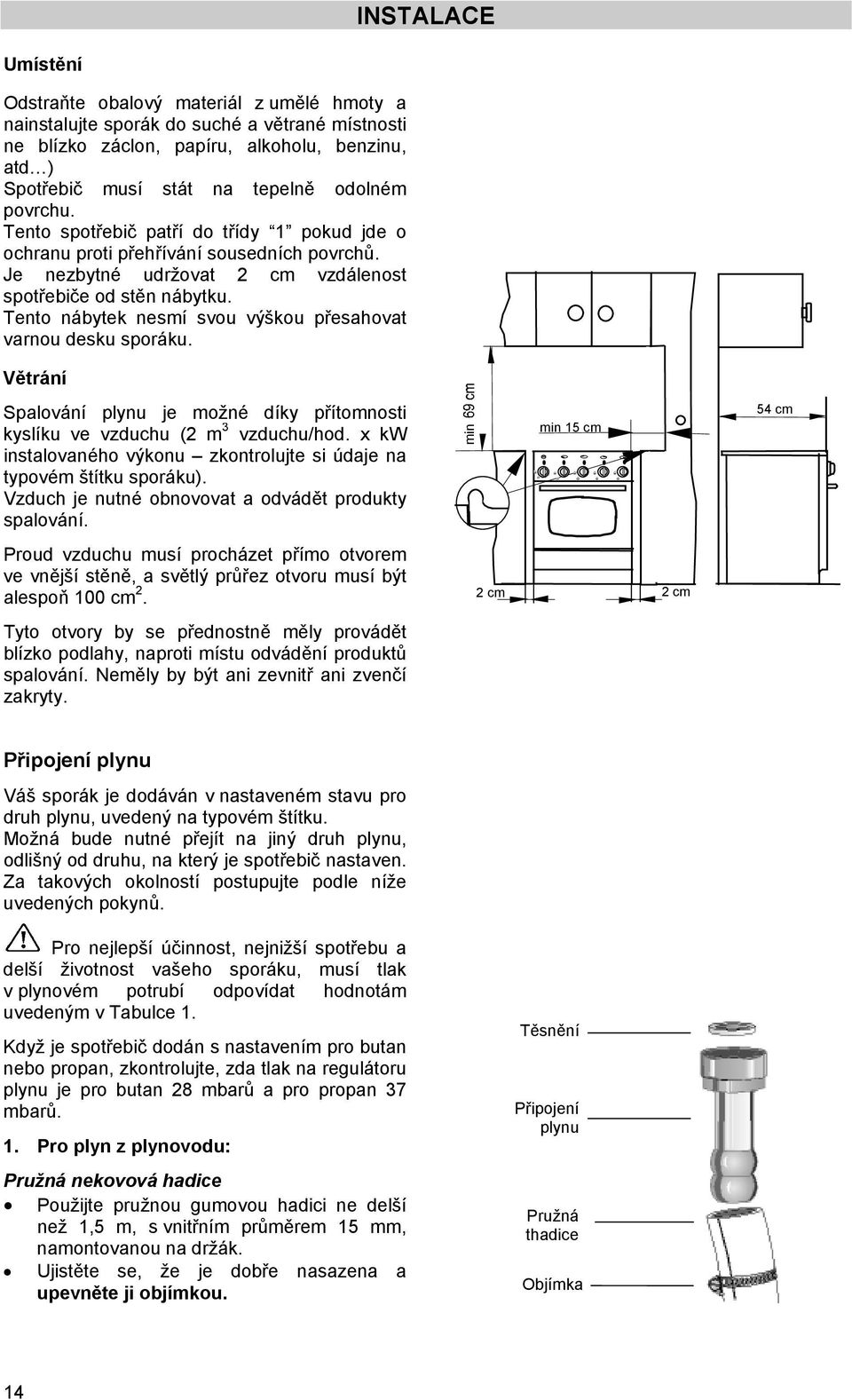

15 INSTALACE Umístění Odstraňte obalový materiál z umělé hmoty a nainstalujte sporák do suché a větrané místnosti ne blízko záclon, papíru, alkoholu, benzinu, atd ) Spotřebič musí stát na tepelně odolném povrchu. Tento spotřebič patří do třídy 1 pokud jde o ochranu proti přehřívání sousedních povrchů. Je nezbytné udržovat 2 cm vzdálenost spotřebiče od stěn nábytku. Tento nábytek nesmí svou výškou přesahovat varnou desku sporáku. Větrání Spalování plynu je možné díky přítomnosti kyslíku ve vzduchu (2 m 3 vzduchu/hod. x kw instalovaného výkonu zkontrolujte si údaje na typovém štítku sporáku). Vzduch je nutné obnovovat a odvádět produkty spalování. min min 15 cm 54 cm Proud vzduchu musí procházet přímo otvorem ve vnější stěně, a světlý průřez otvoru musí být alespoň 100 cm 2. 2 cm 2 cm Tyto otvory by se přednostně měly provádět blízko podlahy, naproti místu odvádění produktů spalování. Neměly by být ani zevnitř ani zvenčí zakryty. Připojení plynu Váš sporák je dodáván v nastaveném stavu pro druh plynu, uvedený na typovém štítku. Možná bude nutné přejít na jiný druh plynu, odlišný od druhu, na který je spotřebič nastaven. Za takových okolností postupujte podle níže uvedených pokynů. Pro nejlepší účinnost, nejnižší spotřebu a delší životnost vašeho sporáku, musí tlak v plynovém potrubí odpovídat hodnotám uvedeným v Tabulce 1. Když je spotřebič dodán s nastavením pro butan nebo propan, zkontrolujte, zda tlak na regulátoru plynu je pro butan 28 mbarů a pro propan 37 mbarů. 1. Pro plyn z plynovodu: Těsnění Připojení plynu Pružná nekovová hadice Použijte pružnou gumovou hadici ne delší než 1,5 m, s vnitřním průměrem 15 mm, namontovanou na držák. Ujistěte se, že je dobře nasazena a upevněte ji objímkou. Pružná thadice Objímka 14

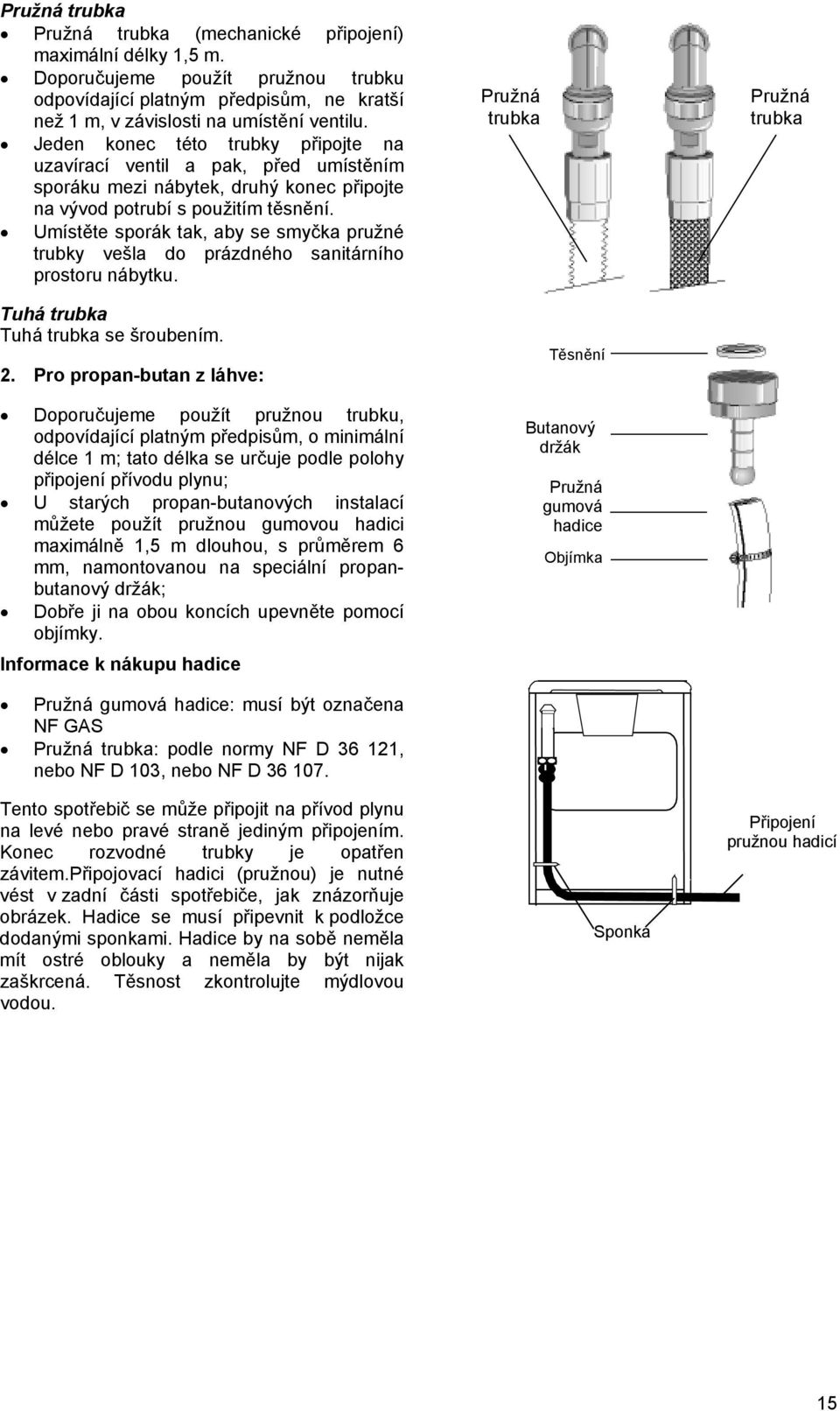

16 Pružná trubka Pružná trubka (mechanické připojení) maximální délky 1,5 m. Doporučujeme použít pružnou trubku odpovídající platným předpisům, ne kratší než 1 m, v závislosti na umístění ventilu. Jeden konec této trubky připojte na uzavírací ventil a pak, před umístěním sporáku mezi nábytek, druhý konec připojte na vývod potrubí s použitím těsnění. Umístěte sporák tak, aby se smyčka pružné trubky vešla do prázdného sanitárního prostoru nábytku. Pružná trubka Pružná trubka Tuhá trubka Tuhá trubka se šroubením. 2. Pro propan-butan z láhve: Doporučujeme použít pružnou trubku, odpovídající platným předpisům, o minimální délce 1 m; tato délka se určuje podle polohy připojení přívodu plynu; U starých propan-butanových instalací můžete použít pružnou gumovou hadici maximálně 1,5 m dlouhou, s průměrem 6 mm, namontovanou na speciální propanbutanový držák; Dobře ji na obou koncích upevněte pomocí objímky. Informace k nákupu hadice Těsnění Butanový držák Pružná gumová hadice Objímka Pružná gumová hadice: musí být označena NF GAS Pružná trubka: podle normy NF D , nebo NF D 103, nebo NF D Tento spotřebič se může připojit na přívod plynu na levé nebo pravé straně jediným připojením. Konec rozvodné trubky je opatřen závitem.připojovací hadici (pružnou) je nutné vést v zadní části spotřebiče, jak znázorňuje obrázek. Hadice se musí připevnit k podložce dodanými sponkami. Hadice by na sobě neměla mít ostré oblouky a neměla by být nijak zaškrcená. Těsnost zkontrolujte mýdlovou vodou. Sponka Připojení pružnou hadicí 15

17 Předpokládá se, že váš sporák bude pracovat s plynem G20 a tlakem 20 mbarů. Předpokládá se, že váš sporák bude pracovat se zemním plynem, propanem, nebo butanem. Není určen pro butan nebo propan se vzduchem. Při přechodu na jiný druh plynu je nutné: vyměnit trysky (varná deska); seřídit minimální plamen; zkontrolovat připojení plynu. ZMĚNA PLYNU SPECIFIKACE TRYSEK TABULKA 1 (Kategorie : II 2H 3B/P) HOŘÁKY Normální výkon (kw) Snížený výkon (kw) Rychlý 2,60 0,72 Středně rychlý 2,00 0,43 Pomocný 1,00 0,35 Trouba 3,20 1,00 Druh plynu Zemní plyn G20 Propan-Butan G30/G31 Zemní plyn G20 Propan-Butan G30/G31 Zemní plyn G20 Propan-Butan G30/G31 Zemní plyn G20 Propan-Butan G30/G31 Obtok (mm) 0,42 0,32 0,29 0,54 Tlak (mbar) Průměr trysky Spotřeba (mm) (m 3 /h) (g/h) 1,12 0,248-0,86-188,8 0,96 0,191-0,71-145,2 0,70 0,093-0,50-72,6 1,30 0,88 0, Nalepte na spotřebič nálepku, dodanou se spotřebičem (náhradní trysky, odpovídající druhu použitého plynu). VÝMĚNA TRYSEK Každý spotřebič má pro každý plyn náhradní trysky. Průměr otvoru trysek je na tryskách vyznačen v milimetrech. HOŘÁKY VARNÉ DESKY - Sejměte podpěru varných nádob; - Odstraňte víčka a růžice hořáků; - S použitím trubkového klíče č. 7 vyšroubujte trysky a nahraďte je tryskami, které vyžaduje použitý druh plynu (viz Tabulku 1). Stejným postupem, s opačným pořadím kroků, namontujte součásti zpět. Tyto hořáky nevyžadují žádnou regulaci primárního vzduchu. 16

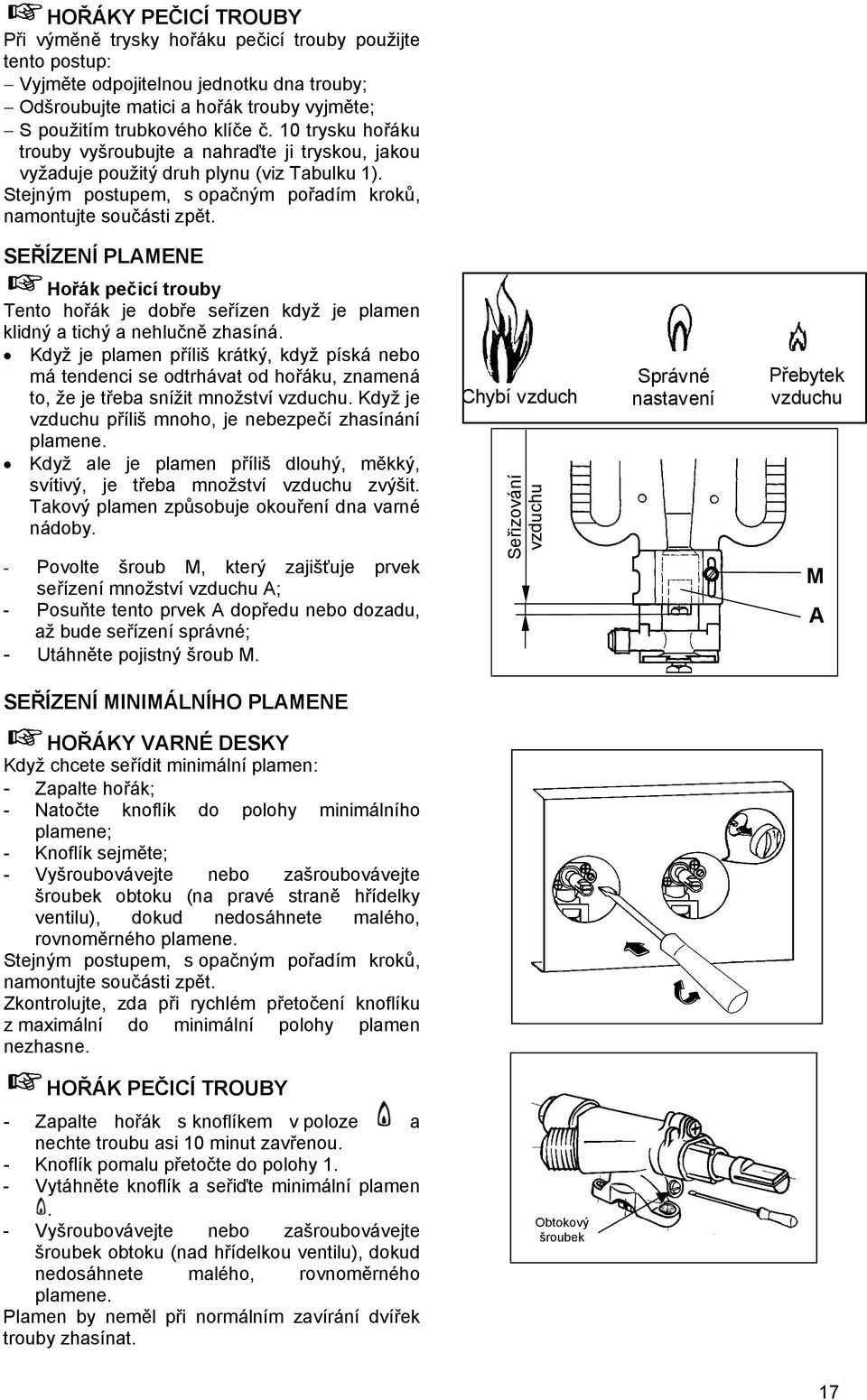

18 HOŘÁKY PEČICÍ TROUBY Při výměně trysky hořáku pečicí trouby použijte tento postup: Vyjměte odpojitelnou jednotku dna trouby; Odšroubujte matici a hořák trouby vyjměte; S použitím trubkového klíče č. 10 trysku hořáku trouby vyšroubujte a nahraďte ji tryskou, jakou vyžaduje použitý druh plynu (viz Tabulku 1). Stejným postupem, s opačným pořadím kroků, namontujte součásti zpět. SEŘÍZENÍ PLAMENE Hořák pečicí trouby Tento hořák je dobře seřízen když je plamen klidný a tichý a nehlučně zhasíná. Když je plamen příliš krátký, když píská nebo má tendenci se odtrhávat od hořáku, znamená to, že je třeba snížit množství vzduchu. Když je vzduchu příliš mnoho, je nebezpečí zhasínání plamene. Když ale je plamen příliš dlouhý, měkký, svítivý, je třeba množství vzduchu zvýšit. Takový plamen způsobuje okouření dna varné nádoby. - Povolte šroub M, který zajišťuje prvek seřízení množství vzduchu A; - Posuňte tento prvek A dopředu nebo dozadu, až bude seřízení správné; - Utáhněte pojistný šroub M. Chybí vzduch Seřizování vzduchu Správné nastavení Přebytek vzduchu M A SEŘÍZENÍ MINIMÁLNÍHO PLAMENE HOŘÁKY VARNÉ DESKY Když chcete seřídit minimální plamen: - Zapalte hořák; - Natočte knoflík do polohy minimálního plamene; - Knoflík sejměte; - Vyšroubovávejte nebo zašroubovávejte šroubek obtoku (na pravé straně hřídelky ventilu), dokud nedosáhnete malého, rovnoměrného plamene. Stejným postupem, s opačným pořadím kroků, namontujte součásti zpět. Zkontrolujte, zda při rychlém přetočení knoflíku z maximální do minimální polohy plamen nezhasne. HOŘÁK PEČICÍ TROUBY - Zapalte hořák s knoflíkem v poloze a nechte troubu asi 10 minut zavřenou. - Knoflík pomalu přetočte do polohy 1. - Vytáhněte knoflík a seřiďte minimální plamen. - Vyšroubovávejte nebo zašroubovávejte šroubek obtoku (nad hřídelkou ventilu), dokud nedosáhnete malého, rovnoměrného plamene. Plamen by neměl při normálním zavírání dvířek trouby zhasínat. Obtokový šroubek 17
