1 Obecné pokyny pro instalaci, používání a údržbu PLYNOVÁ TROUBA Model: HG9-10 HG9-15 HG9-20

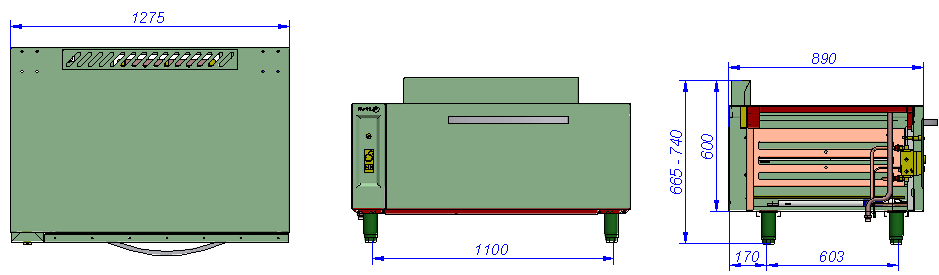

2 HG9-10 HG9-20 HG9-15 G: Připojení plynu VH: Ovladač trouby 1

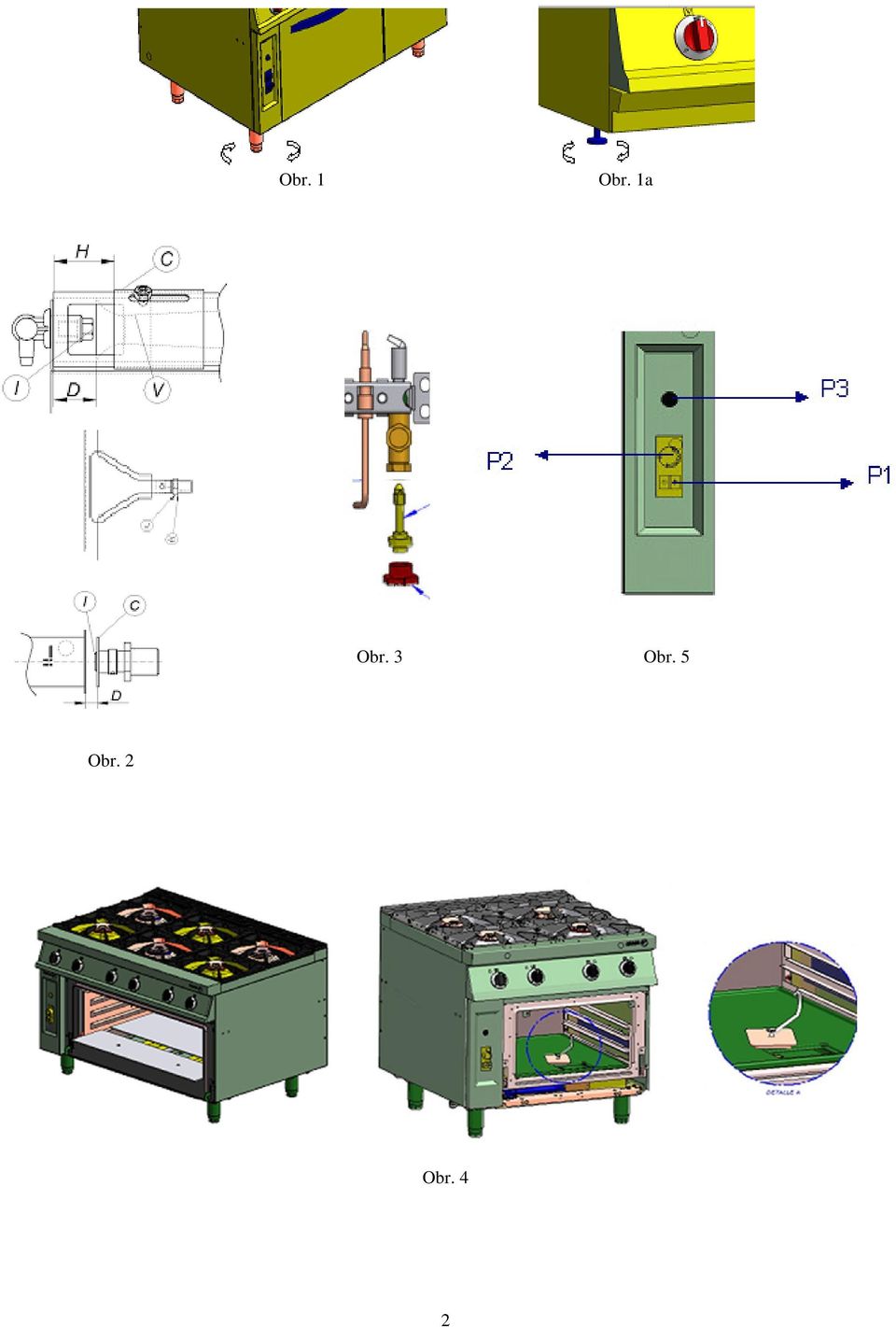

3 Obr. 1 Obr. 1a Obr. 3 Obr. 5 Obr. 2 Obr. 4 2

4 Vážený zákazníku, děkujeme vám za důvěru, kterou jste projevil naší značce při koupi tohoto profesionálního přístroje. Jsme přesvědčeni, že s naším výrobkem budete spokojen po celou dobu jeho používání. Najděte si chvilku volného času, vezměte si tento návod a pojďte přístroj prozkoumat: stránky plné textu byly vyměněny za grafické a snadno srozumitelné informace. Samozřejmě vám doporučujeme prostudovat si důkladně tento návod sestavený největšími odborníky na varnou technologii FAGOR. Jedině tak získáte největší užitek z množství možností a výhod, které tento přístroj nabízí. Uchovávejte tento návod v blízkosti přístroje a na vždy přístupném místě. Závěrem vám přejeme mnoho úspěchů a spokojenosti s vaší novou troubou. FAGOR Obsah Instalace Obecné rozměry a přívody 1 Technická specifikace 4 Umístění a vyrovnání 6 Připojení a změna plynu 6-7 Použití Zapálení trouby 7 Vypnutí trouby 7 Údržba Údržba 8 Doporučení pro ochranu životního prostředí Doporučení pro ochranu životního prostředí 9 3

5 Technické parametry (tabulka 1) MODEL HG9-10 HG9-20 HG9-15 VNĚJŠÍ ROZMĚRY ROZMĚRY TROUBY Šířka Hloubka Výška Šířka Hloubka Výška HMOTNOST NETTO (kg) ,6 kw (gril) POČET HOŘÁKŮ G-30 m 3 /h kg/h CELKOVÝ PŘÍKON kw 16 kw (trouba) ,432 1,332 G-30 0,716 G-120 2,181 4,362 2,985 G-130 1,445 2,89 1,978 G-150 1,717 3,434 2,596 G-20 0,910 1,82 1,693 G-25 0,985 1,97 1,970 G ,921 1,842 1,781 GZ-35 1,4 2,528 2,131 G-30 0,716 1,432 1,332 G-31 0,705 1,41 1,312 G-110/ G-150 8,6 17,2 13 G-120/ G-130 9, G-30/ G-31/ G-20 / GZ-35 8,6 17,2 16 G ,5 G , ,5 SPOTŘEBA VZUCHU (tabulka 2) Model Spotřeba vzduchu při hoření Nm³/h HG HG HG REFERENČNÍ PLYNY (tabulka 3) Kcal/m 3 Kcal/kg SVÍTIPLYN ZEMNÍ PLYN LPG G-110 G-120 G-130 G-150 G-20 G-25 G-25.1 GZ-35 G-30 G-31 VÝHŘEVNOST

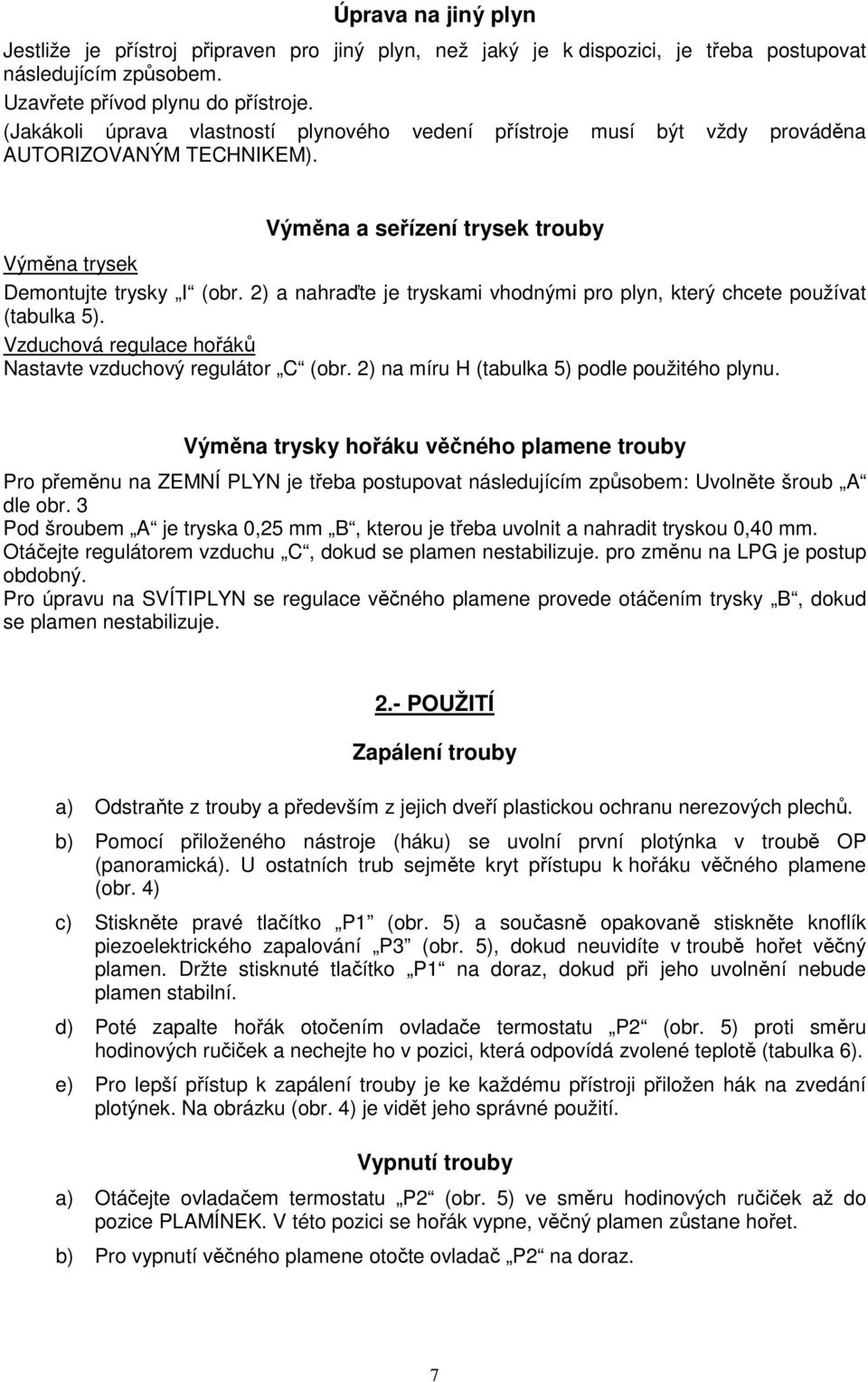

6 KATEGORIE, PLYNY A PROVOZNÍ TLAKY (tabulka 4) Země určení Kategorie Tlak (mbar) AT II2H3B/P 20 ;50 BE II2E+3+ 20/25 ; 28-30/37 DE-LU II2E3B/P 20 ; 50 DK-SE III1a2H3B/P 8 ;20 ;30 ES III1ace2H3+ 8 ;20 ;28-30/37 FR III1c2E+3+ 8 ;20/25 ;28-30/37 FI-NO-LT-LV-EE-BG-RO-HR-TR II2H3B/P 20 ;30 GB -PT-IE-CH-GR-SK-SI-CZ II2H3+ 20 ; 28-30/37 HU II2HS3B/P 25 ; 30 IT III1a2H3+ 8 ;20 ;28-30/37 MT-CY-IS I3B/P 30 NL II2L3B/P 25 ; 30 PL II2ELs3B/P 20 ;13 ;28-30 PRŮMĚRY TRYSEK A NASTAVENÍ (tabulka 5) 1a 2a 3a PLYN G-30 G-31 G-110 G-120 G-130 G-150 φtrysky 4,25 HG9-10 HG9-20 HOŘÁK H zavřený φtrysky 2x 4,6 HOŘÁK HG9-15 H zavřený ZAPÁLENÍ (TROUBA OP) φtrysky G G-25 2,15 2x 2,15 0,7 G-25.1 zavřený GZ-35 3,05 zavřený 2x 3 0,85 1,3 HG9-10 HG9-20 HG9-15 VĚČNÝ PLAMEN φtrysky Regulovaný 0,40 28 mbar 1,45 2x 1,4 25 0,4 0,25 50 mbar 1,25 2x 1,2 0,35 0,20 zavřený mbar 1,45 2x 1,4 25 0,4 0,25 50 mbar 1,25 2x 1,2 zavřený 0,35 0,20 5

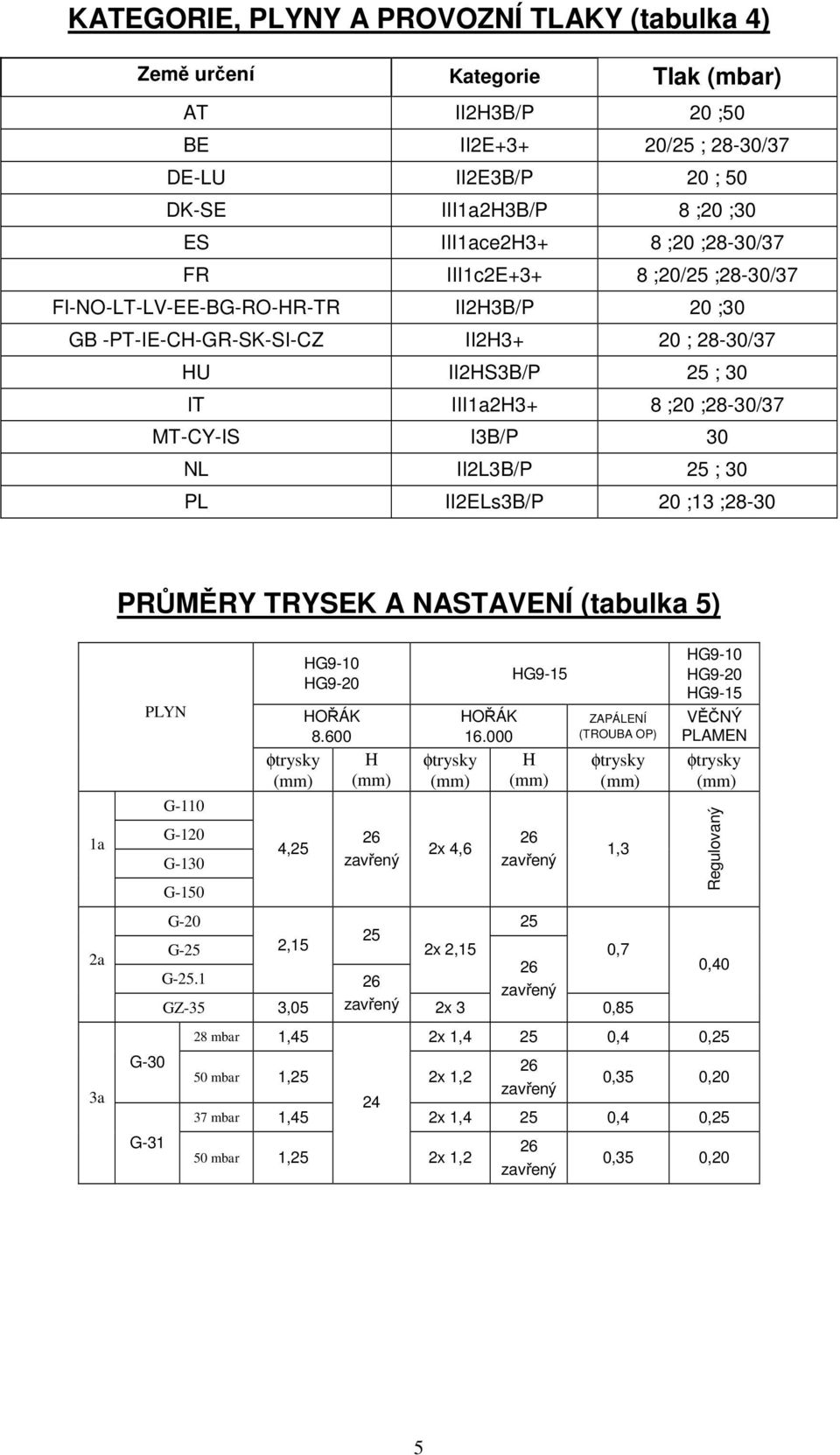

7 POLOHY A (PŘIBLIŽNÉ) TEPLOTY TROUBY (tabulka 6) ºC ºC 1 125ºC ºC ºC ºC 215ºC ºC ºC ºC 5ºC ºC ºC 6 285ºC 7 310ºC ºC ºC 8 340ºC 1. INSTALACE Umístění a vyrovnání Umístění a plynové připojení musí vždy provádět ODBORNÝ TECHNIK podle norem platných v dané zemi. Pro dobrý chod je vhodné instalovat odsavač par. Umístěte přístroj do dobře větrané místnosti. Vyrovnejte přístroj a upravte výšku přístroje (obr. 1) a (obr. 1A) Připojení plynu Připojení plynu musí vždy provádět odborný technik podle norem platných v dané zemi. Hlavní vedení musí být vybaveno kohoutem a regulátorem tlaku, přičemž doporučujeme instalovat zavírací kohout u každého spotřebiče. Přívod plynu je specifikován v oddělení Obecné rozměry a přívody pod bodem G. Přívod plynu do přístroje je ¾. 6
