Horácké muzeum dostavba zázemí Dokumentace provádění stavby

Transkript

1

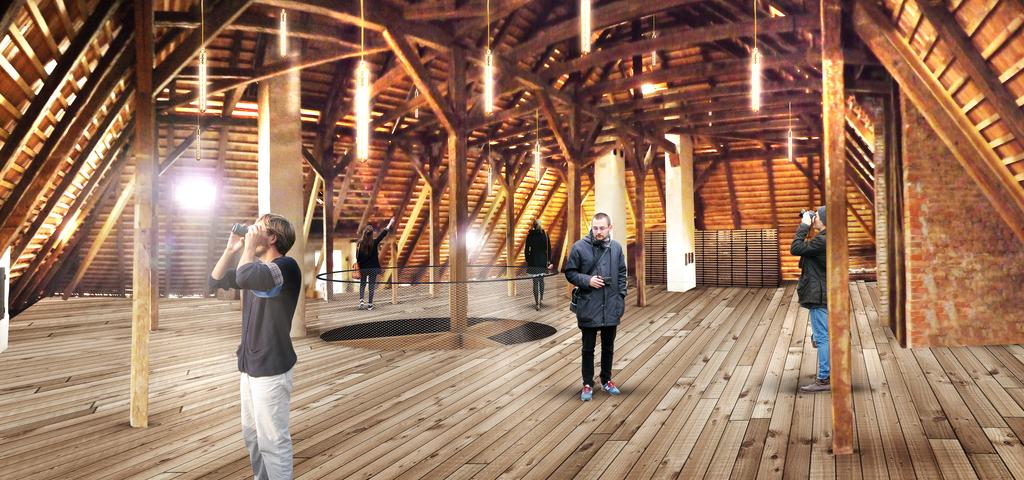

2 Horácké muzeum dostavba zázemí Dokumentace provádění stavby D/01 ETAPA II.: PODLAHA NA PŮDĚ seznam příloh: D.01/1 D.01/2 D.01/3 D.01/4 D.01/5 Technická zpráva Koordinační půdorys Výkres zábradlí Vizualizace návrhu Výkaz výměr

3 Obnova Horáckého muzea, Nové Město na Moravě Dokumentace pro provádění stavby D.01 ETAPA II.: PODLAHA NA PŮDĚ 01 - TECHNICKÁ ZPRÁVA 1. účel objektu - obnova historického podkroví regionálního muzea 2. funkční náplň - dočasné výstavy za doprovodu průvodce 3. kapacitní údaje - zastavěná plocha 362 m 2 - užitná plocha 322,8 m 2 - počet uživatelů architektonické a výtvarné řešení Řešený prostor se nachází v podkroví historického objektu č.p. 114 na Vratislavově náměstí v samotném centru Nového Města na Moravě. Jedná se o druhou etapu zamýšlené postupné obnovy celého objektu. Provedením fošnové podlahy bude obnoven původní charakter prostoru půdy. Pro posílení dojmu z intaktně zachovaných tesařských konstrukcí bude v nové podlaze, místě stojky a paprskovitě se rozbíhajících vazných trámů, proveden kruhový otvor ohraničený zcela soudobým zábradlím, provedeným zámečnickým způsobem. Ostatní konstrukce zůstanou nedotčeny. 5. konstrukční a stavebně technické a materiálové řešení 5.1 svislé nosné konstrukce - nejsou dotčeny 5.2 stropní konstrukce - nejsou dotčeny 5.3 vertikální komunikační prostředky - stávající nástupní rampa bude opatřena novou nášlapnou vrstvou 5.4 střecha - není úpravami dotčena 5.5 komíny, nucené větrání, klimatizace - větrání místností bude probíhat přirozeně, okny 5.6 izolace - nejsou uvažovány 5.7 úpravy povrchů vnitřní povrchy - stávající konstrukce krovu nebudou v rámci stavebních úprav dotčena vnější povrchy nejsou dotčeny Upozornění: konkrétní typy a odstíny jednotlivých povrchů budou upřesněny architektem v rámci AD podlahy vnitřní - masivní, jemně kartáčované modřínové desky kladeny na sraz, opatřeny ochranným nátěrem tvrdým bezbarvým olejem; m.č (půda) Upozornění: konkrétní typy a odstíny jednotlivých povrchů budou upřesněny architektem v rámci AD 5.8 malby a nátěry - antikorozní nátěr všech ocel. prvků, nejsou-li pozinkované - nátěr viditelných ocel. prvků tmavě šedou litinovou barvou - bezbarvá impregnace všech dřevěných prvků proti houbám a dřevokaznému hmyzu 1

4 Obnova Horáckého muzea, Nové Město na Moravě Dokumentace pro provádění stavby Upozornění: konkrétní typy a odstíny jednotlivých povrchů budou upřesněny architektem v rámci AD 6. dispoziční řešení Dispoziční řešení zůstává zachováno. 7. bezbariérové užívání stavby - stavba je projektována v souladu s vyhláškou MMR č. 398/2009 Sb. O obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace 8. bezpečnost při užívání stavby - detailní projekt BOZ vychází z možností generálního dodavatele stavby a jeho zpracování je součástí dodávky stavby - užívání stavby nemá negativní vliv na životní prostředí, nejsou známy žádné její negativní účinky - v průběhu stavby bude postupováno s odpady dle par. 79 odst. 4 písm. b zákona č 185/2001 Sb. - při přípravě stavby a při její realizaci je potřeba dodržovat a respektovat veškerá dotčená ustanovení, týkající se bezpečnosti práce a technických zařízení. Musí být dodrženy především požadavky vyhl. č. 48/1982 Sb. a další předpisy, týkající se BOZ. Podrobné předpisy BOZ jsou pro jednotlivé druhy prací a obsluhy technických zařízení obsaženy v jednotlivých vyhláškách, ČSN a vnitropodnikových předpisech. 9. ochrana zdraví a pracovní prostředí - bezpečnost práce a zdraví je navržena v souladu s vyhláškou č. 324/1990 Sb. - třídění a likvidování odpadu bude probíhat dle vyhlášky č. 195/2005 Sb. Úprava podmínek předcházení vzniku a šíření infekčních onemocnění, 185/2001 Sb. O odpadech a o změně některých dalších zákonů, apod. - V objektu nedochází k nežádoucímu zastínění obytných místností od sousedních objektů. 10. Stavební fyzika Tepelná technika - s ohledem na účel úprav není řešeno Akustika - s ohledem na účel úprav neřešeno Ochrana stavby před negativními jevy vnějšího prostředí - s ohledem na účel úprav neřešeno 11. Požadavky na požární ochranu konstrukcí Vymezený prostor o ploše 322,8 m 2 bude přístupný z hlavního schodiště, bude opatřen dřevěnou fošnovou podlahou a ohraničen jednoduchou zábranou zábradlím. Žádné další úpravy se nepředpokládají, jedná se o otevřený prostor, který nebude tepelně izolován ani vytápěn. Počet osob na prohlídce bude omezen provozním předpisem a případně umístěné předměty budou odpovídat původnímu historickému stavu dle dochovaných dobových fotografií, zároveň nahodilé požární zatíženi nepřekročí pn = 5 kg/m2. Půdní prostor nadále nebude tvořit užitné podlaží podle ČSN , kdy půdní prostor není určen pro trvalý pobyt osob. 12.Údaje o požadované jakosti navržených materiálů a jakosti provedení, požadavky na vypracování dokumentace zhotovené dodavatelem stavby obsah a rozsah výrobní a dílenské dokumentace - veškeré práce a výrobky budou podléhat specifikaci standardů - specifikace standardu uvádí parametry a opatření, které předepsaný standard stavebních prací a díla zahrnuje, a jež doplňují PPD, obecně platné předpisy, ČSN a EN, a technologických a technických podmínek a postupů, které pro zvolené výrobky, materiály či systémy předepisuje či doporučuje jejich výrobce. - dílo, jeho součásti a postupy při jeho zhotovení musí splňovat požadavky dané zákony, vyhláškami a dalšími obecně platnými předpisy, a zároveň normami ČSN a EN. - při zhotovení díla a jeho součástí jsou pro dodavatele závazné technologické a technické podmínky a postupy, které pro zvolené výrobky, materiály či systémy předepisuje či doporučuje jejich výrobce. - referenční technologie, výrobek nebo materiál uvádí příklad řešení, které může vést ke splnění předepsaných požadavků na kvalitu a technické řešení. Splnění referenční kvality a technických parametrů také jiným, kvalitativně a technicky obdobným řešením je přípustné. Kvalitou řešení se při tom má na mysli kvalita technická, technologická, materiálová, estetická, architektonická a konstrukční, spolehlivost, trvanlivost, apod. Všude, kde u referenční technologie, výrobku nebo materiálu není uvedena detailní specifikace, považuje se za referenční standard kvality minimálně střed dané modelové řady roku 2014 uvedeného referenčního výrobce. 2

5 Obnova Horáckého muzea, Nové Město na Moravě Dokumentace pro provádění stavby Obecně: úpravy povrchů a zpracování materiálů a konstrukcí budou prováděny tak, aby byla maximálně zajištěna schopnost dlouhodobého udržení kvality, tedy schopnost pozitivně absorbovat procesy stárnutí. dílenská technická řešení se nebudou pohybovat v extrémních či zvláště komplikovaných polohách, aby nebyl omezen budoucí vývoj a obměna zařízení. při dílenských technických řešeních budou používány především takové konstrukce a opatření, jejichž údržba nevyžaduje technicky a technologicky zvláště složité postupy nebo vybavení, a to především z hlediska provozních nákladů. dílenská technická řešení budou svou koncepcí uzpůsobena pro efektivní provádění a absorpci změn v průběhu své existence, a to především změn při obnově a modernizaci technického vybavení. při zachování požadovaného standardu kvality a technického standardu budou použita taková řešení a materiály, které jsou v porovnání s dalšími ekologicky příznivější menšími negativními vlivy na přírodní a životní prostředí, a to jak v prostoru, jenž je předmětem díla, tak v lokalitě, ve které je situována a také v ostatních místech, jejichž užívání s vybudováním a provozem stavby souvisí; a naopak podporující, obnovující nebo vytvářející ekologické kvality prostředí. při zachování požadovaného standardu kvality a technického standardu budou při dílenských technických řešeních budou použita taková řešení a materiály, které jsou v porovnání s dalšími budou při provozování objektu méně náročná energeticky a na pracovní obsluhu, a která tedy budou při dlouhodobém provozu budovy v dlouhodobém časovém horizontu hospodárnější. V případě pochyb dodavatel provede potřebné vyhodnocení formou kalkulace budoucích provozních nákladů, životnosti a nákladů na budoucí obnovu. instalace a dílenská technická řešení musí umožňovat snadné čištění, údržbu nebo výměnu bez obtíží a bez zásahů do jiných konstrukcí. při zachování požadovaného standardu kvality a technického standardu budou zařízení, výrobky a materiály voleny tak, aby pocházely od renomovaných výrobců a dodavatelů, kteří mají v České republice prodejní zastoupení, a v případě součástí předpokládajících opravy a údržbu také sklady a postprodejní servisní organizace. - samostatná dodavatelská dokumentace bude pořízena a předložena k odsouhlasení v následujících případech: - veškeré výrobky dle výpisů jednotlivých profesí - výplně otvorů vč. detailů pro osazení - všechny konstrukce, u kterých dochází k viditelnému styku, spárám, hranám a dilataci prvků (např. spárořez a hrany bednění konstrukcí z pohledového betonu, spárořez kamenických výrobků) 13. Požadavky na provádění prací Všeobecné - Veškeré práce musí probíhat v souladu se schválenou projektovou dokumentací a závazným stanoviskem OPP MěÚ Nové Město na Moravě. Případné změny oproti schválené projektové dokumentace budou před provedením odsouhlaseny památkovým dohledem, OPP MěÚ Nové město na Moravě, investorem a projektantem. - Transport materiálu bude probíhat vně budovy - po lešení při schodišťovém přístavku skrze nejvyšší okenní otvor přes zrcadlo schodiště do prostoru půdy. Za tímto účelem je nutné dočasně demontovat okenní mříž. Technologické požadavky - Před zahájením prací je nutno zajistit ochranu stavebních detailů všechny truhlářské a zámečnické výrobky, dlažby, zábradlí a ostatní ohrožené konstrukce (i transportem materiálu) v dosahu stavby budou v nezbytně nutném rozsahu zakryty PE folií, geotextilií, obedněním. - Mohou být užity pouze takové technologické postupy a mechanizační prostředky, při kterých nedojde k poškození okolních konstrukcí - konstrukce krovu je cenná historická konstrukce. Při provádění bouracích prací a manipulaci s materiálem nepoškodit (ani odřením, údery bouraným materiálem apod.) - trámy krovu. - Konstrukce budou prováděny ze sušeného řeziva (max. Vlhkost 12-14%) - Veškeré styky konstrukcí budou prováděny tradičními tesařskými spoji a postupy s ohledem na maximální míru zachování historických konstrukcí - Konstrukce budce prováděna z formátovaných desek - podélné spáry budou probíhat, příčné nikoliv Technologický postup prací - Přesné zaměření výškových úrovní stávající konstrukce krovu a podlahy - Provedení nosné konstrukce podlahy v části pod sedlovou střechou (při severovýchodní štítové stěně objektu) - Provedení roznášecího roštu - Provedení námětků - Provedení nášlapné vrstvy vč. povrchové úpravy - Osazení zábradlí 3

6 Obnova Horáckého muzea, Nové Město na Moravě Dokumentace pro provádění stavby 14. Stanovení požadovaných kontrol zakrývaných konstrukcí - Kontroly budou probíhat v rámci stanoveného plánu kontrolních dnů technickým dozorem investora. v Novém Městě na Moravě vypracoval : Ing.arch. František Brychta 4

7

8

9

10 Vyplňte následující údaje o Vaší společnosti Obchodní název Ulice a č.p. Místo PSČ IČO DIČ Kontaktní osoba telefon, fax Poznámka : Ve všech listech tohoto souboru můžete měnit pouze buňky s modrým pozadím. Jedná se o tyto údaje : - údaje o firmě - jednotkové ceny položek zadané na maximálně dvě desetinná místa

11 Soupis stavebních prací, dodávek a služeb Stavba : 3/2017 Obnova Horáckého muzea Nové Město na Moravě Zadavatel : Novoměstská kulturní zařízení IČO : Tyršova 1001 DIČ : CZ Nové Město na Moravě Projektant : Ing. arch. František Brychta IČO : Palackého náměstí 33 DIČ : Nové Město na Moravě Rekapitulace stavebních objektů a provozních souborů Číslo a název objektu / provozního souboru JKSO Počet Cena Ostatní a vedlejší náklady 1,00 00 Vedlejší a ostatní náklady 1,00 Stavební objekt 1,00 01 Etapa II - podlaha na půdě ,00 Celkem za stavbu Rekapitulace DPH Základ pro DPH 15 % DPH 15 % Základ pro DPH 21 % DPH 21 % Celkem za stavbu s DPH 1. PODMÍNKY PRO ZPRACOVÁNÍ NABÍDKOVÉ CENY Preambule Tento soupis stavebních prací, dodávek a služeb je sestaven jako podklad pro zpracování nabídek dodavatelů na veřejnou zakázku na stavební práce a obsahuje podmínky a požadavky zadavatele, za kterých má být zpracována nabídková cena dodavatelů. Účelem tohoto soupisu je zabezpečit obsahovou shodu všech nabídkových cen a usnadnit následné posouzení předložených cenových nabídek. Předpokládá se, že dodavatel před zpracováním cenové nabídky pečlivě prostuduje všechny pokyny a podmínky pro zpracování nabídkové ceny obsažené v zadávacích podmínkách a bude se jimi při zpracování nabídkové ceny řídit. Soupis stavebních prací, dodávek a služeb je sestaven v souladu s podmínkami vyhlášky Ministerstva pro místní rozvoj č.230/2012 Sb. Vymezení některých pojmů Cena Pro účely zpracování nabídkové ceny se jsou použity některé pojmy, pod kterými se rozumí: Soupisem stavebních prací dodávek a služeb dokument, ve kterém jsou definovány zadavatelem požadované stavební práce, dodávky a služby v podrobnostech nezbytných pro zpracování cenové nabídky dodavatele. Soupis obsahuje i vymezení požadovaného množství stavebních prací, dodávek a služeb. Cenovou soustavou uspořádaný soubor informací o stavebních a montážních pracích, materiálech a výrobcích obsahující zatřídění položek, podrobný popis a měrnou jednotku, způsob měření a další technické a cenové podmínky pro možnost stanovení jednotkové ceny. Ostatními náklady náklady dodavatele spojené se splněním povinností dodavatele vyplývajících z obchodních či jiných podmínek zadávací dokumentace. Patří do nich zejména náklady na vyhotovení dokumentace skutečného provedení stavby, náklady na geodetické zaměření dokončeného díla, náklady spojené s podmínkami pro publicitu projektu, náklady na dílenskou či výrobní dokumentaci apod. Položkovým rozpočtem dokument odpovídající svým obsahem a strukturou soupisu stavebních prací, dodávek a služeb, předaného zadavatelem dodavateli ke zpracování nabídky, v němž dodavatel doplní k jednotlivým položkám stavebních prací, dodávek nebo služeb svoje nabídkové jednotkové ceny a stanoví i celkovou nabídkovou cenu příslušné položky a dále stanoví nabídkové ceny dle struktury soupisu až po celkovou nabídkovou cenu za veškeré stavební práce, dodávky nebo služby, které jsou obsahem soupisu stavebních prací, dodávek a služeb. Zpracováno programem BUILDpower S, RTS, a.s. Stránka 2 z 9

12 Vedlejšími náklady náklady na činností zhotovitele, které nejsou zahrnuty v položkách soupisu stavebních prací, dodávek nebo služeb, ale se zhotovením stav-by souvisí a jsou pro realizaci stavby nezbytné. Někdy se definují jako vedlejší rozpočtové náklady a zahrnují zejména náklady na vybudování, provoz a odstranění zařízení staveniště. Cenová soustava Použitá cenová soustava Soupisy stavebních prací, dodávek a služeb jsou zpracovány s použitím cenové soustavy zpracované společností RTS, a.s.. Položky z cenové soustavy mají uveden odkaz na cenovou soustavu včetně označení příslušného ceníku. Technické podmínky Obsah jednotlivých položek, způsob měření a ostatní další podmínky definující obsah a použití jednotlivých položek jsou obsaženy v cenových a technických podmínkách příslušných ceníků (viz zařazení u položky), které jsou volně dostupné na elektronické adrese Individuální položky Položky soupisu prací, které cenová soustava neobsahuje, jsou označeny popisem vlastní. Pro tyto položky jsou cenové a technické podmínky definovány jejich popisem, případně odkazem na konkrétní část příslušné dokumentace. Závaznost a změna soupisu Závaznost soupisu Poskytnuté soupisy jsou pro zpracování nabídkové ceny závazné. Je vyloučeno jakékoliv vyřazení položek ze soupisu, doplnění položek do soupisu, slučování položek a jakýkoliv zásah do popisu položky, množství měrných jednotek nebo jakkoliv měnit či upravovat jakýkoliv jiný údaj v soupisu. Zvláštní podmínky pro stanovení nabídkové ceny Přeprava vybouraných hmot, suti a vytěžené zeminy Pokud soupis obsahuje i některé technologické položky vztahující se k uložení vytěžené zeminy nebo vybouraných hmot, vodorovné přesuny zeminy nebo vybouraných hmot pak v takových případech zpracovatel soupisu předpokládá určitou přepravní vzdálenost. Pokud z technologického postupu dodavatele vyplývá jiná přepravní vzdálenost, je povinností dodavatele stanovit takovou jednotkovou cenu, aby celková cena položky odpovídala jeho konkrétním technologickým podmínkám a konkrétní přepravní vzdálenosti, při soupisem vymezeném množství měrných jednotek. Vnitrostaveništní přesun stavebního materiálu Pokud soupis obsahuje i položky vztahující se ke vnitrostaveništnímu přesunu materiálů (položky označené jako přesun hmot), pak v takových případech je povinností dodavatele stanovit takovou jednotkovou cenu, aby celková cena položky odpovídala jeho konkrétním technologickým podmínkám a konkrétní přepravní vzdálenosti, při soupisem vymezeném množství měrných jednotek. Vnitrostaveništní přesun hmot prací PSV (pomocná stavební výroba) může být v soupisu stanoven procenticky z hodnoty ceny za provedení příslušných řemeslných prací, dodávek a služeb. V takovém případě není v soupisu uvedeno množství měrných jednotek. Dodavatel ocení celkovou cenu u takové položky přesunu hmot vždy konkrétní částkou v Kč, bez ohledu na to, jakým způsobem k jejímu výpočtu dospěl. Příplatky za ztížené podmínky prací Pokud soupis položku příplatku za ztížené podmínky obsahuje, je dodavatel povinen ji ocenit bez ohledu na to, že tento příplatek dodavatel standardně neuplatňuje. Vedlejší a ostatní náklady Tyto náklady jsou popsány v samostatném soupisu stavebních prací, dodávek a služeb s tím, že dodavatel je povinen v rámci těchto nákladů ocenit všechny definované náklady souhrnně pro celou stavbu. 2. SPECIFICKÉ PODMÍNKY PRO ZPRACOVÁNÍ NABÍDKOVÉ CENY Zde doplní zpracovatel soupisu případná specifika týkající se konkrétní zakázky. 3. ELEKTRONICKÁ PODOBA SOUPISU Elektronická podoba soupisu V souladu se zákonem jsou předložené soupisy zpracovány i v elektronické podobě. Elektronickou podobou soupisu stavebních prací, dodávek a služeb je formát MS EXCEL. Popis formátu soupisu odpovídá svou strukturou vzorovému soupisu volně dostupnému na internetové adrese: Zpracováno programem BUILDpower S, RTS, a.s. Stránka 3 z 9

13 Zpracování elektronické podoby soupisu Předaný formát MS EXCEL je nepřístupným (uzamčeným) souborem, do kterého dodavatel doplňuje pouze jednotkové ceny ke všem položkám. Ostatní cenové údaje, jako celková cena položky, mezisoučty za stavební či funkční díly nebo součty celkové ceny stavebního objektu, jakož i cena stavby jsou výsledkem vložených matematických vzorců v příslušných pozicích souboru. Jiný formát soupisu Pokud by kterýkoliv dodavatel měl problémy s předaným formátem, lze na požádání poskytnout soupis stavebních prací také ve formátu *.xml, což je standardní formát používaný pro přenosy dat. Dokumentace tohoto formátu je volně přístupná na webových stránkách MMR. Závěrečné ustanovení Ostatní podmínky vztahující se ke zpracování nabídkové ceny jsou uvedeny v zadávací dokumentaci. Rekapitulace dílů Číslo Název Celkem 9 Ostatní konstrukce, bourání 94 Lešení a stavební výtahy 99 Staveništní přesun hmot 762 Konstrukce tesařské Dřevěná podlaha 767 Konstrukce zámečnické VN Vedlejší náklady Cena celkem Zpracováno programem BUILDpower S, RTS, a.s. Stránka 4 z 9

14 S: 3/2017 Obnova Horáckého muzea Nové Město na Moravě O: 00 Vedlejší a ostatní náklady R: 00 Vedlejší a ostatní náklady Soupis vedlejších a ostatních nákladů P.č. Číslo položky Název položky MJ množství cena / MJ celkem Ceník Cen. soustava Ceník, kapitola Poznámka uchazeče Díl: VN Vedlejší náklady R Zařízení staveniště Soubor 1,00000 RTS 17/ I T Přesun stavebních kapacit Soubor 1,00000 Vlastní

15 Stavba : 3/2017 Obnova Horáckého muzea Nové Město na Moravě Objekt : 01 Etapa II - podlaha na půdě JKSO : Zákl. údaje 01 Etapa II - podlaha na půdě Rekapitulace stavebního objektu JKSO: 928 Opravy a údržba Opravy a údržba objektů pozemního stavitelství ostatní stavební akce Rozsah: m3 Rekapitulace soupisů náležejících k objektu Soupis Cena (Kč) 01 Etapa II - podlaha na půdě Celkem objekt 01 Rekapitulace DPH Základ pro DPH 15 % DPH 15 % Základ pro DPH 21 % DPH 21 % Celkem za objekt s DPH Rekapitulace soupisu 01 Stavební díl Etapa II - podlaha na půdě Cena (Kč) 9 Ostatní konstrukce, bourání 94 Lešení a stavební výtahy 99 Staveništní přesun hmot 762 Konstrukce tesařské Dřevěná podlaha 767 Konstrukce zámečnické Celkem soupis 01

16 S: 3/2017 Obnova Horáckého muzea Nové Město na Moravě O: 01 Etapa II - podlaha na půdě R: 01 Etapa II - podlaha na půdě P.č. Číslo položky Název položky MJ množství cena / MJ celkem Ceník Cen. soustava Ceník, kapitola Poznámka uchazeče Díl: 9 Ostatní konstrukce, bourání Vyvěšení okenních křídel a zpětné osazení kus 8,00000 Vlastní demontáž okenních křídel pro stěhování materiálů, uschování a zpětné osazení po realizaci stavby : 8,00 8,00000 Díl: 94 Lešení a stavební výtahy Montáž lešení lehkého pracovního řadového s podlahami R00 šířky od 0,80 do 1,00 m, výšky přes 10 do 30 m m RTS 17/ I venkovní lešení pro přesun dřeva a ostatních materiálů : 4,00* příplatek za každý další i započatý měsíc použití lešení R00 šířky šířky od 0,80 do 1,00 m a výšky přes 10 do 30 m m RTS 17/ I venkovní lešení pro přesun dřeva a ostatních materiálů : 4,00* Demontáž lešení lehkého řadového s podlahami R00 šířky od 0,8 do 1 m, výšky přes 10 do 30 m m RTS 17/ I venkovní lešení pro přesun dřeva a ostatních materiálů : 4,00* Díl: 99 Staveništní přesun hmot Přesun hmot pro opravy a údržbu objektů oborů 801, 803, 811 a pro opravy a údržbu dosavadních objektů včetně vnějších plášťů R00 výšky do 12 m, t 1, RTS 17/ I Hmotnosti z položek s pořadovými čísly: : 2,3, : Položkový soupis prací a dodávek Součet: : 1, ,53440 Díl: 762 Konstrukce tesařské D+M ocelové opásání r.š.500 mm kus 5,00000 Vlastní D+M dřevěné námětky z fošen tl.55 mm, šířky 250 mm, kotvené pomocí dubových kolíků m 254,00000 Vlastní D+M vypodložení roštu fošnami při stěně se, sousedním objektem m3 0,20000 Vlastní

17 S: 3/2017 Obnova Horáckého muzea Nové Město na Moravě O: 01 Etapa II - podlaha na půdě R: 01 Etapa II - podlaha na půdě Položkový soupis prací a dodávek P.č. Číslo položky Název položky MJ množství cena / MJ celkem Ceník Cen. soustava Ceník, kapitola Poznámka uchazeče vypodložení roštu fošnami při stěně se sousedním objektem : 0,20 0, D+M doplnění laťování při stěně se sousedním, objektem m2 12,90000 Vlastní kosntrukce z jemně řezaných smrkových latí 6x4cm : vnější laťování vodorovné, osová vzdálenost latí 8cm : latě bez povrchové úpravy s přizanými hřebíky : světlost 1,0x1,7m : 12,90 12, Přesun hmot pro konstrukce tesařské 50 m vodorovně R00 v objektech výšky do 12 m t 5, RTS 17/ I Hmotnosti z položek s pořadovými čísly: : 7, : Díl: Dřevěná podlaha Spojovací a ochranné prostředky Součet: : 5, , R00 hřebíky, vruty, impregnace m3 19, RTS 17/ I Montáž podlahy : 323,10*0,055*1,10 19, Fošna modřínová tl.65 mm na tupý sraz, rozměr 55-60x mm m2 355,41000 Vlastní Dodávka podlahy : materiál modřín, spodní strana hoblovaná na 55 mm, vrchní strana kartáčovaná : 323,10*1,10 355, R00 Položení podlah z fošen modřínových tl.55 mm, na tupý sraz m2 323,10000 Vlastní Montáž podlahy : 323,10 323, D+M roznášcí rošt z modřínového dřeva, 60x60 mm m2 106,40000 Vlastní proveden v místě, kde není možné umístit námětky : 106,40 106, D+M povrchová úprava fošen tvrdým bezbarvým, olejem m2 355,41000 Vlastní

18 S: 3/2017 Obnova Horáckého muzea Nové Město na Moravě O: 01 Etapa II - podlaha na půdě R: 01 Etapa II - podlaha na půdě Položkový soupis prací a dodávek P.č. Číslo položky Název položky MJ množství cena / MJ celkem Ceník Cen. soustava Ceník, kapitola Poznámka uchazeče Montáž nové podlahy : Dodávka podlahy : materiál modřín, spodní strana hoblovaná na 55 mm, vrchní strana kartáčovaná : 323,10*1,10 355, D+M kartáčování modřínové podlahy m2 355,41000 Vlastní Montáž podlahy : 323,10*1,10 355, Přesun hmot pro konstrukce tesařské 50 m vodorovně R00 v objektech výšky do 12 m t 21, RTS 17/ I Hmotnosti z položek s pořadovými čísly: : 11,12,13, : Součet: : 21, ,05917 Díl: 767 Konstrukce zámečnické /Z D+M zábradlí na půdě výšky 965 mm, konstrukce z ocel.pásoviny, výplň nerezovou sítí m2 15,30973 Vlastní specifikace dle výpisu zámečnických výrobků : 15,865*0,965 15, Demontáž vnitřní okenní mříže pro stěhování, materiálu do podkroví objektu kus 1,00000 Vlastní Zpětná montáž vnitřní okenní mříže po stěhování, materiálu do podkroví objektu kus 1,00000 Vlastní Přesun hmot pro kovové stavební doplňk. konstrukce 50 m vodorovně R00 v objektech výšky do 12 m % RTS 17/ I Ceny z položek s pořadovými čísly: : 18,19,20, : Součet: : 343, ,51300
