1 TnG-ir Tepelná čerpadla vzduch/voda TnG-ir Technologie pro budoucnost Záruka 7 let

2 TnG-ir Naše technologie jsou v souladu s přírodou Vysoká variabilita Velmi levný provoz Zdroj tepla Neustálý zdroj energie - sluneční záření - ohřívá atmosféru naší Země nepřetržitě. Tepelné čerpadlo TnG-ir vzduch/voda odebírá teplo ze svého okolí - v tomto případě ze všudypřítomného vzduchu - a pomocí technologie předává tuto nízkoteplotní energii do vody, topného média pro vytápění bytu, domu nebo kanceláře, jakož i pro ohřev teplé užitkové vody. Jeho provoz je nejšetrnější ve srovnání se všemi ostatními zdroji tepla, které pracují na principu přenosu tepla vzniklého spalováním fosilních paliv. Variabilita Tepelné čerpadlo TnG-ir vzduch/voda nabízí mnoho variant, jak jej můžete začlenit do vaší topné soustavy. Může být použit pouze pro vytápění, v kombinaci se zásobníkem teplé užitkové vody nebo pro ohřev bazénu. Tepelné čerpadlo TnG-ir může být také použito ve spojení se stávajícím zdrojem tepla plyn, dřevo, olej nebo elektrický kotel. Díky použití invertní technologie zařízení vyrábí jen momentální potřebu. TnG-ir TnG-ir Komfort Investice do tepelného čerpadla je velmi výhodná, snížíte tím provozní náklady na minimum a zvýšíte komfort vytápění na maximum. Vynikající výkon tepelného čerpadla s vysokou variabilitou a všestrannou inteligentní regulací je tou nejlepší cestou k dosažení maximálních úspor nákladů na vytápění vaší nemovitosti. To jsou cíle, které jsme měli na zřeteli při vývoji našeho tepelného čerpadla TnG-ir. Naše tepelné čerpadlo zaručuje vysoce komfortní a úsporný provoz celého systému vytápění při zachování minimálních požadavků na údržbu a servisní zásahy. 2

3 TnG-ir Komponenty tepelného čerpadla TnG-ir Tepelné čerpadlo TnG-ir je navrženo jako splitový systém s oddělenou venkovní jednotkou, která obsahuje velmi kvalitní scroll kompresor, výparník, invertní řízení a vnitřní jednotkou hydromodulem, který obsahuje kvalitní švédský výměník, komplexní regulaci, oběhové čerpadlo a bivalentní zdroj. Venkovní COMMECIL a VF jednotky Venkovní jednotka odebírá teplo z okolního vzduchu a energii přenáší do topné vody v hydromodulu (vnitřní jednotce) pomocí ekologického chladiva 410. TnG-ir využívá venkovní jednotky MDV Commercial a MDV VF s invertní technologií a vysokou účinností. Venkovní jednotky tepelného čerpadla TnG-ir se vyznačují tím, že mají měděný výparník, velmi tichý provoz a bez vibrací díky rotačním kompresorům Scroll. Maximální vzdálenost mezi venkovní jednotkou a hydromodulem je 35 m (až 100 m pro VF), to zaručuje vysokou flexibilitu instalace. Vnitřní jednotka TnG-ir Hydromodul Vnitřní jednotka (hydromodul) je určena pro přenos tepelné energie dodávané venkovní jednotkou za pomocí výměníku lfalaval z nerezové oceli s vysokou účinností. Tímto můžeme dosahovat teploty vody na výstupu až C. Kromě výměníku tepla obsahuje vnitřní jednotka vodní oběhové čerpadlo Grundfos, elektrický bivalentní zdroj tepla s výkonem 6 kw a integrovaný řídící a regulační systém se vším potřebným pro ovládání všech komponent a zajištění provozu celé otopné soustavy ve všech provozních režimech. Standardní dodávka umožňuje několik volitelných způsobů regulace topného systému. Můžete si vybrat mezi ekvitermní regulací nebo termostatickou regulací. Řízení pomocí ekvitermní regulace je velmi výhodné, protože tepelné čerpadlo TnG-ir automaticky upravuje teplotu topné vody v závisloti na venkovní teplotě. Všechny provozní režimy jsou plně automatizované a nevyžadují žádné úpravy (včetně doby nebo délky rozmrazování). 3

4 TnG-ir Tepelné čerpadlo 7/W35* 2/W35* Napájení (V) V Energetická třída Elektrická bivalence ( kw) kw Počet kompresorů Chladivo Optimální rozsah pracovních teplot ozměry - venkovní jednotka (š/v/h) ozměry - vnitřní jednotka (š/v/h) Venkovní jednotka - intenzita hluku dbm Venkovní jednotka - hmotnost Vnitřní jednotka - hmotnost Max. vzdálenost jednotek venkovní/vnitřní m Max. teplota výstupní topné vody bez bivalence Max. teplota výstupní topné vody s bivalence Invertní regulace výkonu (%) Nerezový výměník Elektrický připojovací kabel Elektrické jištění přívodního kabelu Tepelné čerpadlo 7/W35* 2/W35* Napájení (V) V Energetická třída Elektrická bivalence ( kw) kw Počet kompresorů Chladivo Optimální rozsah pracovních teplot ozměry - venkovní jednotka (š/v/h) ozměry - vnitřní jednotka (š/v/h) Venkovní jednotka - intenzita hluku dbm Venkovní jednotka - hmotnost Vnitřní jednotka - hmotnost Max. vzdálenost jednotek venkovní/vnitřní m Max. teplota výstupní topné vody bez bivalence Max. teplota výstupní topné vody s bivalence Invertní regulace výkonu (%) Nerezový výměník Elektrický připojovací kabel Elektrické jištění přívodního kabelu TnG-ir HD800Si TnG-ir HD1000Si TnG-ir HD1100Si TnG-ir HD1300Si 6,53 / 1,74 / 3,75 5,69 / 1,66 / 3, /695/ / lfa Laval CYKY 5x2,5mm 3x20 char. C 8,86 / 2,27 / 3,9 7,96 / 2,2 / 3, /862/ / lfa Laval CYKY 5x2,5mm 3x20 char. C 12,61 / 3,41 / 3,7 11,33 / 3,43 / 3, /966/ / lfa Laval CYKY 5x2,5mm 3x16 char. C 15,69 / 4,21 / 3,73 14,33 / 4,12 / 3, /1245/ / lfa Laval CYKY 5x4mm 3x20 char. C TnG-ir HD1400Si TnG-ir HD1500Si 17,06 / 4, / 3,75 15,7 / 4,64 / 3, /1245/ / lfa Laval CYKY 5x4mm 3x20 char. C 19,5 / 5,1 / 3,82 18,4 / 5,4 / 3, /1245/ / lfa Laval CYKY 5x4mm 3x25 char. C Tep. čerpadlo - hydromodul mod

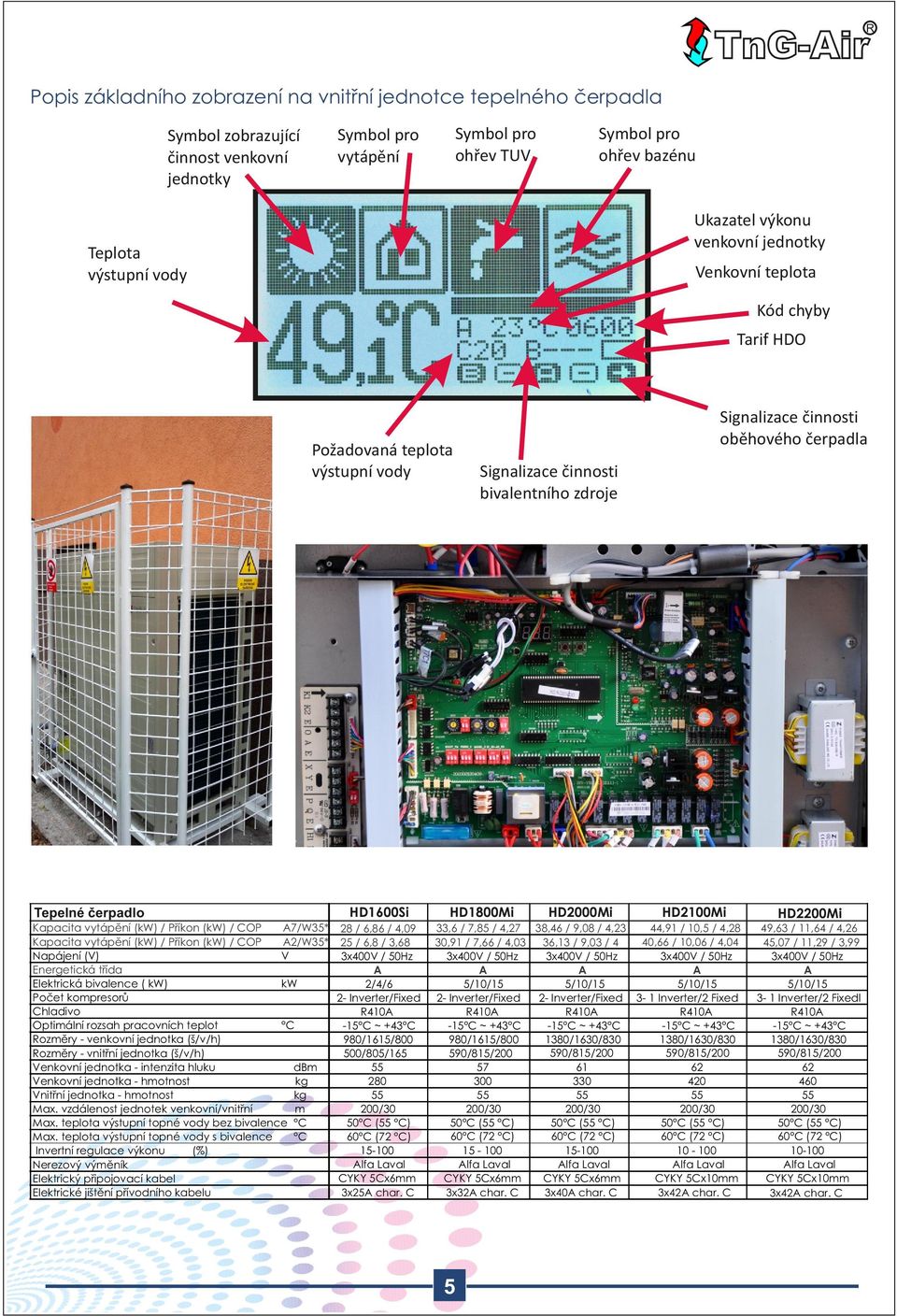

5 TnG-ir Popis základního zobrazení na vnitřní jednotce tepelného čerpadla Symbol zobrazující činnost venkovní jednotky Symbol pro ohřev TUV Symbol pro vytápění Symbol pro ohřev bazénu Ukazatel výkonu venkovní jednotky Teplota výstupní vody Venkovní teplota Kód chyby Tarif HDO Požadovaná teplota výstupní vody Tepelné čerpadlo HD1600Si 7/W35* 28 / 6,86 / 4,09 2/W35* 25 / 6,8 / 3,68 Napájení (V) V Energetická třída Elektrická bivalence ( kw) kw Počet kompresorů 2- Inverter/Fixed Chladivo 410 Optimální rozsah pracovních teplot ozměry - venkovní jednotka (š/v/h) 980/1615/800 ozměry - vnitřní jednotka (š/v/h) Venkovní jednotka - intenzita hluku dbm Venkovní jednotka - hmotnost 280 Vnitřní jednotka - hmotnost Max. vzdálenost jednotek venkovní/vnitřní m Max. teplota výstupní topné vody bez bivalence Max. teplota výstupní topné vody s bivalence Invertní regulace výkonu (%) lfa Laval Nerezový výměník CYKY 5Cx6mm Elektrický připojovací kabel 3x25 char. C Elektrické jištění přívodního kabelu Signalizace činnosti oběhového čerpadla Signalizace činnosti bivalentního zdroje HD1800Mi HD2000Mi HD2100Mi 33,6 / 7,85 / 4,27 38,46 / 9,08 / 4,23 44,91 / 10,5 / 4,28 40,66 / 10,06 / 4,04 30,91 / 7,66 / 4,03 36,13 / 9,03 / 4 5/10/15 5/10/15 5/10/15 2- Inverter/Fixed 2- Inverter/Fixed 3-1 Inverter/2 Fixed /1615/ /1630/ /1630/ /815/ /815/ /815/ lfa Laval lfa Laval lfa Laval CYKY 5Cx6mm CYKY 5Cx6mm CYKY 5Cx10mm 3x32 char. C 3x40 char. C 3x42 char. C 5 HD2200Mi 49,63 / 11,64 / 4,26 45,07 / 11,29 / 3,99 5/10/ Inverter/2 Fixedl /1630/ /815/ lfa Laval CYKY 5Cx10mm 3x42 char. C

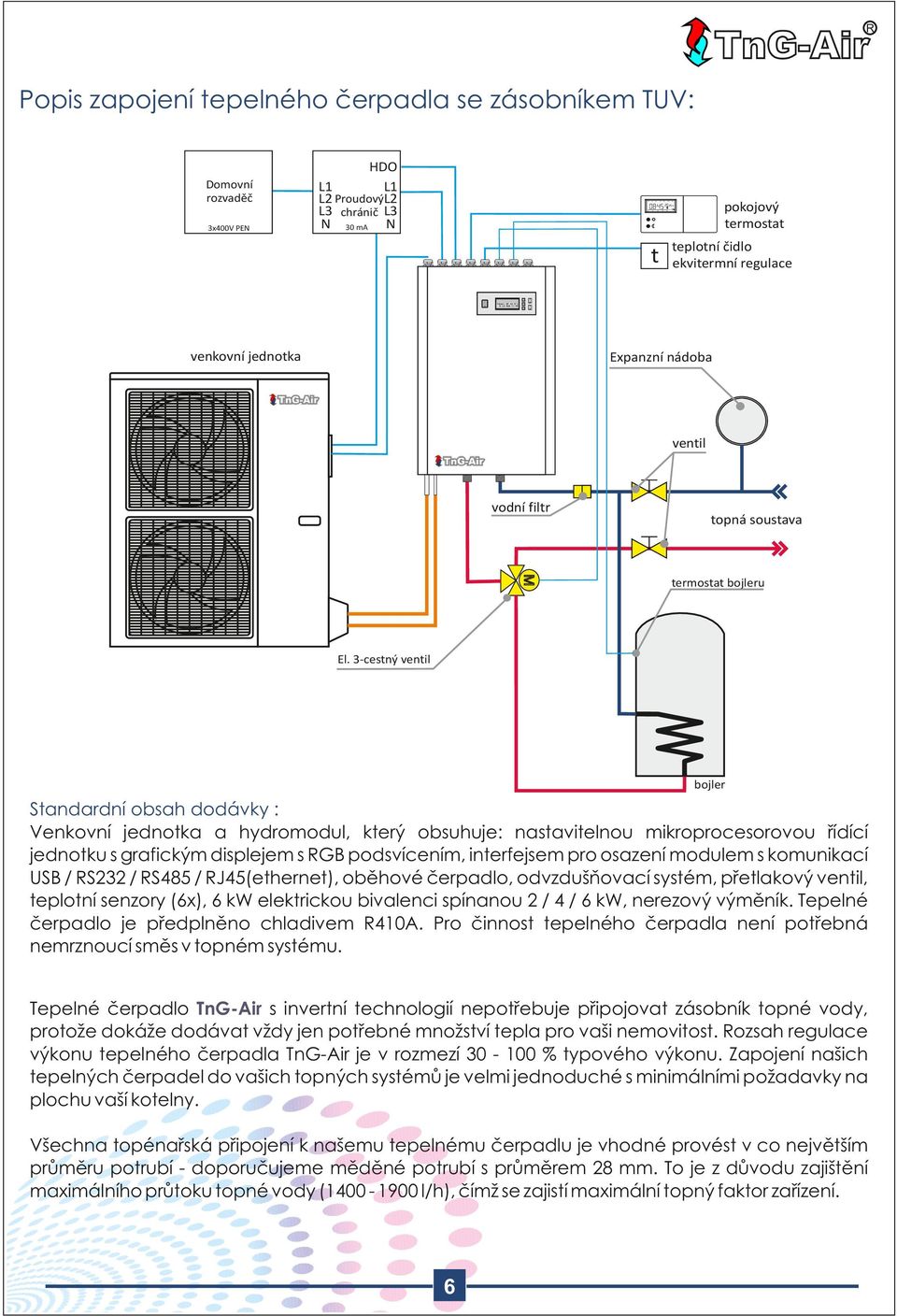

6 TnG-ir Popis zapojení tepelného čerpadla se zásobníkem TUV: Domovní rozvaděč 3x400V PEN HDO L1 L1 L2 ProudovýL2 L3 chránič L3 N 30 m N Po Út St Čt Pá So pokojový termostat Ne c 0 POG t venkovní jednotka teplotní čidlo ekvitermní regulace Expanzní nádoba ventil vodní filtr topná soustava termostat bojleru El. 3-cestný ventil bojler Standardní obsah dodávky : Venkovní jednotka a hydromodul, který obsuhuje: nastavitelnou mikroprocesorovou řídící jednotku s grafickým displejem s GB podsvícením, interfejsem pro osazení modulem s komunikací USB / S232 / S485 / J45(ethernet), oběhové čerpadlo, odvzdušňovací systém, přetlakový ventil, teplotní senzory (6x), 6 kw elektrickou bivalenci spínanou 2 / 4 / 6 kw, nerezový výměník. Tepelné čerpadlo je předplněno chladivem 410. Pro činnost tepelného čerpadla není potřebná nemrznoucí směs v topném systému. Tepelné čerpadlo TnG-ir s invertní technologií nepotřebuje připojovat zásobník topné vody, protože dokáže dodávat vždy jen potřebné množství tepla pro vaši nemovitost. ozsah regulace výkonu tepelného čerpadla TnG-ir je v rozmezí % typového výkonu. Zapojení našich tepelných čerpadel do vašich topných systémů je velmi jednoduché s minimálními požadavky na plochu vaší kotelny. Všechna topénařská připojení k našemu tepelnému čerpadlu je vhodné provést v co největším průměru potrubí - doporučujeme měděné potrubí s průměrem 28 mm. To je z důvodu zajištění maximálního průtoku topné vody ( l/h), čímž se zajistí maximální topný faktor zařízení. 6

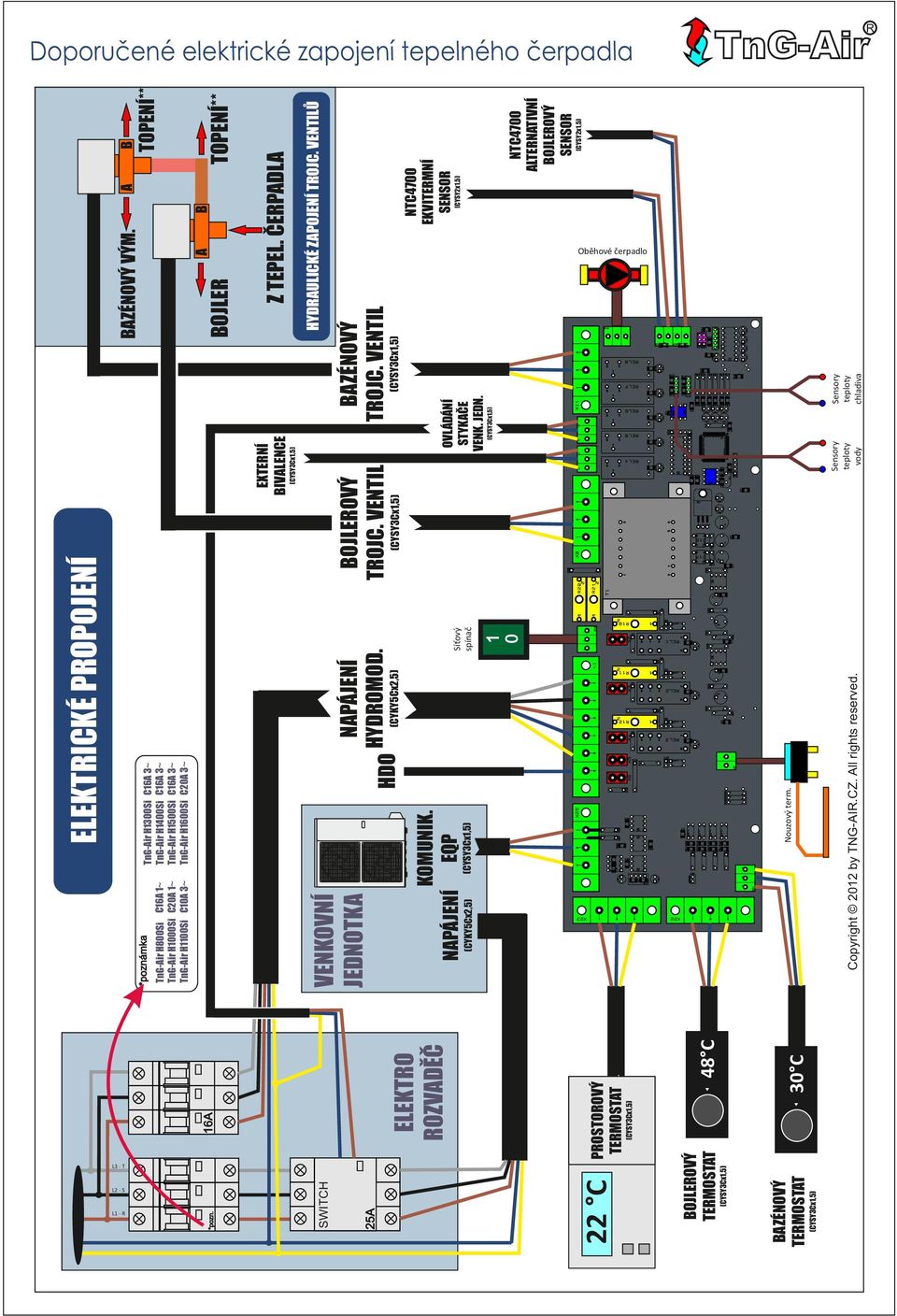

7 L2 - S L3 - T BZÉNOVÝ TEMOSTT POSTOOVÝ TEMOSTT ELEKTO OZVDĚČ 16 Nouzový term. HDO C16 3~ C16 3~ C16 3~ C20 3~ 1 0 Sensory teploty chladiva B B TOPENÍ** TOPENÍ** (CYSY2x1,5) (CYSY2x1,5) NTC4700 LTENTIVNÍ BOJLEOVÝ SENSO NTC4700 EKVITEMNÍ SENSO HYDULICKÉ ZPOJENÍ TOJC. VENTILŮ Z TEPEL. ČEPDL BOJLE BZÉNOVÝ VÝM. BZÉNOVÝ TOJC. VENTIL OVLÁDÁNÍ STYKČE VENK. JEDN. Sensory teploty vody (CYKY5Cx2,5) Síťový spínač BOJLEOVÝ TOJC. VENTIL EXTENÍ BIVLENCE NPÁJENÍ HYDOMOD. Copyright 2012 by TNG-I.CZ. ll rights reserved. (CYKY5Cx2,5) KOMUNIK. NPÁJENÍ EQP VENKOVNÍ JEDNOTK TnG-ir H1300Si TnG-ir H1400Si TnG-ir H1500Si TnG-ir H1600Si Doporučené elektrické zapojení tepelného čerpadla BOJLEOVÝ TEMOSTT SWITCH *pozn. L1 - TnG-ir H800Si C16 1~ TnG-ir H1000Si C20 1~ TnG-ir H1100Si C10 3~ *poznámka ELEKTICKÉ POPOJENÍ TnG-ir Oběhové čerpadlo

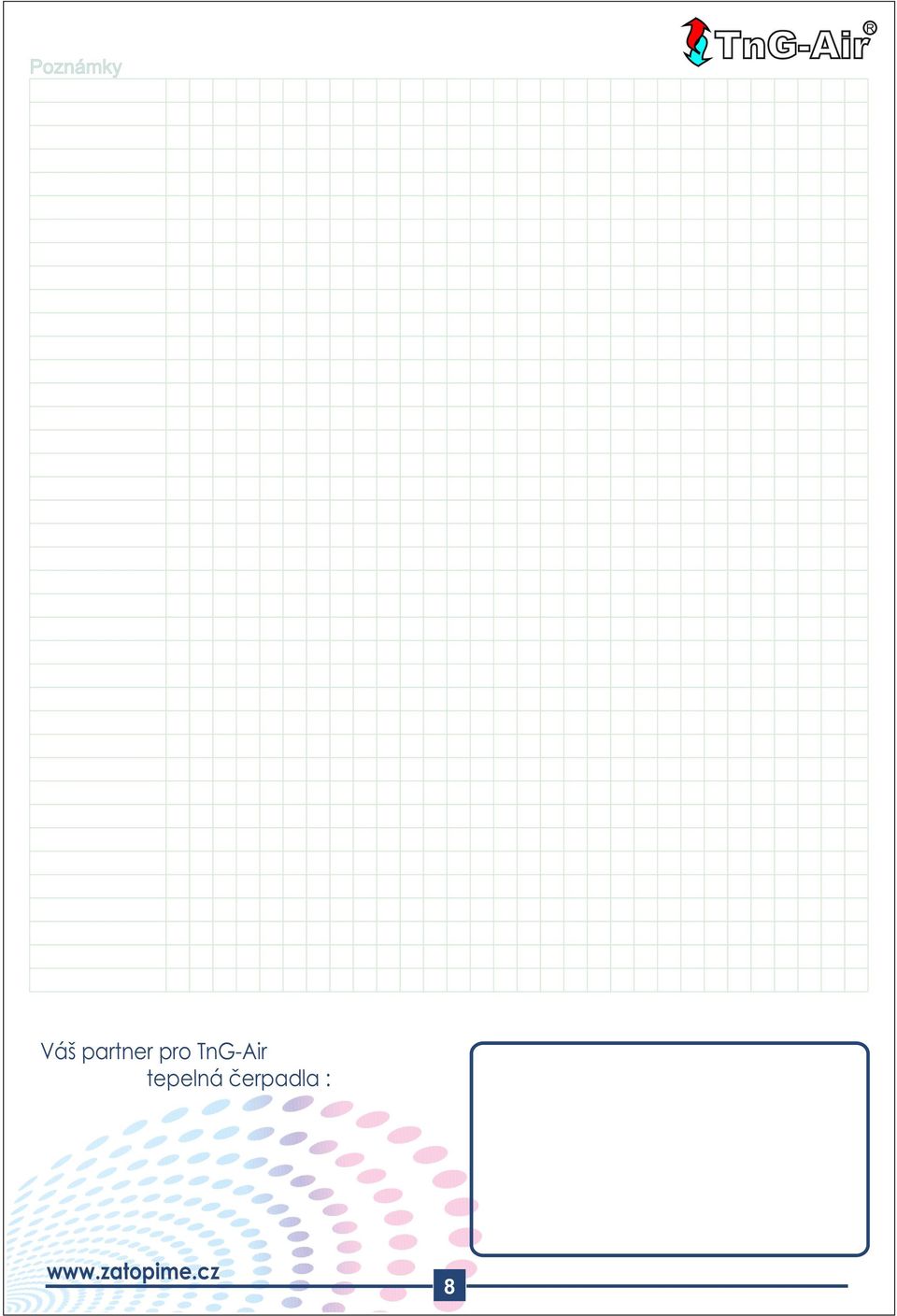

8 TnG-ir Poznámky Váš partner pro TnG-ir tepelná čerpadla : 8
