1 POTRAVINY Název ID Pracovní tlak Poruchový tlak Kaučuk Pracovní teplota Strana (mm) (bar) (bar) Duše/Obal ( C) HADICE NA PROPLACHOVÁNÍ KANALIZACE IK SBR / NR-BR -35 do HADICE NA FEKÁLIE / PROPLACHOVACÍ HADICE IAL ,9 / 6 19 NR-SBR-BR / SBR -35 do IFSD ,9 / SBR / SBR -35 do ISDL ,9 / 5 16 SBR / SBR -35 do +80 *) HADICE PRO VÍCEÚČELOVÉ POUŽITÍ MP20-EPDM EPDM / EPDM -40 do IWH EPDM / EPDM -40 do PL SBR-NR / SBR-NR-EPDM -30 do PL1S SBR - NR / SBR - EPDM -30 do PLE/PL SBR / SBR -35 do IWR 12, SBR-NR / NR-EPDM -30 do +70 *) ISC SBR-NR / SBR-EPDM -35 do IW ,3 20 SBR / SBR-NR -30 do IWSS SBR / SBR -35 do NAPLOCHO SVINUTELNÉ HADICE ISF ,5 25 SBR / SBR -35 do ISF EPDM / EPDM -35 do +80 *) ISF EPDM / EPDM -35 do +80 *) POŽÁRNÍ HADICE IWF EPDM / EPDM -40 do +50 (100) 100 IWFS SBR-NR / SBR-EPDM -20 do INP NBR / SBR -35 do INP SD ,8 - SBR / SBR -35 do +80 *) HADICE PRO SNĚHOVÁ DĚLA ISK SBR / CSM -35 do HADICE PRO ILD PROCESY ILD-H SBR / SBR -35 do +80 (300) *) ILD-O NR-SBR / NR -35 do +80 (300) *) *) Údaje viz ex.com Pouze pro přehled - pro podrobné informace prosím přečtěte příslušnou specifi kaci. 90 Semperit_Sonderseiten.indd :09:29 Uhr

2 IK 25 Hadice na proplachování kanalizace Tlaková hadice k nasazení u vozidel k proplachování kanálů, na čištění kanálů v průmyslu, v hospodářství a v oblasti infrastruktury. Vysoká hospodárnost díky extrémně oděruvzdornému obalu odolnému povětří. (Oděr podle EN ISO 6945: 2000, max. 0,5g (100N)). Hladký povrch zajišťuje nízký koeficient tření, odpuzuje špínu a umožňuje snadné čištění. Na základě požadavku je možné dodat jiný druh připojení. Každý armovaný komplet je na koncovce označen identifikačním číslem, které odkazuje na dodaný zkušební certifikát. Optimální bezpečnost je zaručena vysokým standardem kvality, (tlaková zkouška každého armovaného kompletu a rovněž kontinuální elektronická kontrola průměru hadice). Teplotní rozsah: -35 C / +80 C. Bezpečnostní faktor: 2,5 : 1 Duše: SBR, černá, hladká. Výztuž: Textilní vložky, oplet. Obal: NR/BR, černý, hladký, vysoce odolný oděru a povětrnostním podmínkám. Značení: průběžné ražení, oranžové: SEMPERIT S IK 25 PN 250 bar mesíc/rok ZH 1/406. POTRAVINY Délka svitku: y = m, y = m, y = m, y = m, y = , y = m, y = m, y = m (až do včetně DN25), y = m. Jiné délky na požádání. Standardně jsou vyráběny koncovky z oceli se závitovým připojením BSP (jedna strana samec, druhá strana samice ) s utěsňovacím kuželem 60. Jiné druhy připojení na základě požadavku. Číslo výrobku Vnitřní-Φ v Tloušťka Vnější-Φ Provozní tlak Výztuž Poloměr ohybu Hmotnost Koncovky mm palec stěny v mm v mm (max.) bar počet (min.) v mm ca. kg/m y 13,0 1/2 6,0 25, ,46 G 1/ y 19,0 3/4 6,0 31, ,61 G 3/ y 25,0 1 7,0 39, ,86 G 1 (5/4) y 32,0 1 1/4 8,0 48, ,27 G 1 1/4 91

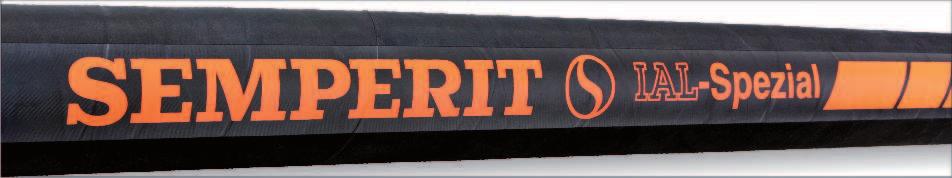

3 POTRAVINY IAL Proplachovací hadice Sací a tlaková hadice, speciálně vyvinutá jako sací hadice k nadstavbám čisticích kanálových vozidel, resp. pro sací vozidla na fekálie. Tvarově stabilní, odolná proti povrchovému tlaku a velmi flexibilní. Vysoká odolnost proti podtlaku. Vysoká vnější i vnitřní oděruvzdornost. Na základě požadavku lze obdržet konce hadice bez spirál. Teplotní rozsah: -35 C / +80 C. Bezpečnostní faktor: 3,15 : 1 Duše: NR/SBR/BR, černá, hladká, antistatická, omezeně olejivzdorná, odolná oděru. Výztuž: Textilní vložka, ovin, spirála z ocelového drátu. Obal: SBR, černý, otisk textilu na povrchu. Značení: průběžný oranžový popisný pásek: SEMPERIT S IAL-Spezial. Odolává podtlaku do -0,9 bar Číslo výrobku Vnitřní-Φ v Tloušťka Vnější-Φ Provozní tlak Výztuž Poloměr ohybu Hmotnost Délka mm palec stěny v mm v mm (max.) bar počet (min.) v mm ca. kg/m svitku m ,0 8,0 116, , ,0 8,0 116, , ,6 4 8,0 117, , ,0 8,0 126, , ,0 9,5 144, , ,0 9,5 144, , ,0 5 9,5 146, , ,0 9,5 169, , ,0 6 9,5 171, ,

4 IFSD Hadice pro fekálie Robustní sací a tlaková hadice pro látky jako odpadní voda, užitková voda a fekálie. Na požádání: - vlnitý povrch - konce bez spirály nebo rozšířené - jiné barvy a provozní tlaky - k dodání také v kvalitě EPDM. Teplotní rozsah: -35 C / +80 C. Bezpečnostní faktor: 3 : 1 Duše: SBR, černá, hladká. Výztuž: Textilní vložka, ovin, spirála z ocelového drátu. Obal: SBR, černý, odolný oděru, ozónu a povětrnostním podmínkám, otisk textilu na povrchu. Značení: průběžný popisný pásek, bílý: SEMPERIT S. POTRAVINY Odolává podtlaku do -0,9 bar ,0 1 5,0 35, , ,0 1 1/4 5,0 42, , ,0 1 1/2 5,0 48, , ,0 6,0 62, , ,5 2 1/2 6,3 76, , ,0 7,0 89, , ,2 3 7,0 90, , ,0 7,0 104, , ,0 4 7,0 116, , ,0 5 9,0 145, , ,0 6 10,0 172, , ,0 8 11,0 225, , , ,0 280, ,

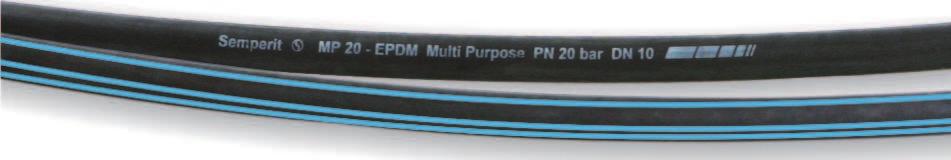

5 POTRAVINY MP 20 EPDM Hadice pro víceúčelové využití Vysoce flexibilní víceúčelová hadice, s velice dobrou odolností proti stárnutí, povětrnostním vlivům a oděru. Vhodná pro dopravu vzduchu a vody i mnohých chemických výrobků v průmyslu a zemědělství (viz tabulka chemických odolností). Vysokojakostní kvalita EPDM zaručuje vynikající odolnost proti ozónu a povětří. Textilní vložky zaručují velice dobrou odolnost proti zlomu. Bezpečnost proti elektrostatickému nabíjení je zajištěna elektricky vodivou konstrukcí hadice. R < 10 6 Ω (zjištěno podle EN ISO 8031:1997). Při nejasnostech ohledně využití kontaktujte prosím naše oddělení aplikační techniky. POZOR: Dodržujte tabulku chemických odolností Semperit. V případě pochybností kontaktujte naše oddělení aplikační techniky. POZOR: Teplota dopravované látky musí být pod jejím bodem varu! Teplotní rozsah: -40 C / + 95 C, krátkodobě až do 110 C. Bezpečnostní faktor: 4 : 1 Duše: EPDM, černá, hladká, elektricky vodivá. Výztuž: Textilní příze, ovin. Obal: EPDM, černý, hladký, elektricky vodivý, odolný proti ozónu, povětrnostním vlivům. Značení: modré podélné pruhy, průběžné značení bílou barvou: SEMPERIT S MP 20-EPDM MULTI PURPOSE PN 20 BAR DN ,0 1/4 3,5 13, , ,0 5/16 3,5 15, , ,0 3/8 3,5 17, , ,0 1/2 4,0 21, , ,0 5/8 4,0 24, , ,0 3/4 4,5 28, , ,0 1 5,0 35, , ,0 1 1/4 6,0 44, , ,0 1 1/2 6,0 50, ,

6 IWH Hadice pro vodu Vysoce ohebná hadice na užitkovou vodu a vzduch, s velice dobrou odolností proti stárnutí, povětrnostním vlivům a oděru. Duše a obal EPDM, odolná proti vysokým teplotám, slunečnímu svitu, ozónu a počasí. Textilní vložky zaručují velice dobrou odolnost proti zlomu. Bezpečnost proti elektrostatickému nabití je zajištěna elektricky vodivou konstrukcí hadice. Odpor R<10 6 Ohm (zjištěno podle EN ISO 8031:1997). Při nejasnostech ohledně využití kontaktujte prosím naše oddělení aplikační techniky. Na základě požadavku lze dodat i s modrými pruhy. POZOR: Dbejte prosím na bezpečnostní faktor! Teplotní rozsah: -40 C / +95 C, krátkodobě až do +110 C. Bezpečnostní faktor: 3 : 1 Duše: EPDM, černá, hladká, elektricky vodivá. Výztuž: Textilní příze, ovin. Obal: EPDM, černý, hladký, elektricky vodivý, odolný proti ozónu, povětrnostním podmínkám. Značení: 6 oranžových podélných pruhů, průběžné značení bílou barvou: "SEMPERIT S Wasser/Water EPDM WP..bar / BP.. bar kvartál/rok". POTRAVINY ,0 1/2 3,0 19, , ,0 3/4 4,0 27, , ,0 1 4,5 34, ,

7 POTRAVINY ISC Hadice pro vodu Hadice na užitkovou vodu pro průmysl, zemědělství, domácnost, hobby a zahradu. Hadice je označená 9-ti podélnými modrými pruhy. Krátkodobě snese tlak až 12 bar. Teplotní rozsah: -35 C / +70 C. Bezpečnostní faktor: 3,15 : 1 Duše: SBR/NR, černá, hladká. Výztuž: Textilní příze, ovin. Obal: SBR/EPDM, černý, hladký. Značení: 9 modrých podélných pruhů, průběžné značení bílou barvou: SEMPERIT S ISC WASSER/WATER PN 8 BAR ,0 3/8 3,0 16, , ,0 1/2 3,5 20, , ,0 5/8 3,5 23, , ,0 3/4 4,0 27, , ,0 1 4,5 34, ,

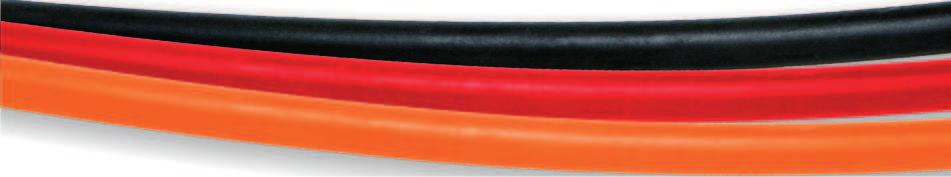

8 IW 6 Hadice pro vodu Víceúčelová, cenově výhodná hadice pro dopravu užitkové vody v průmyslu a hospodářství. Teplotní rozsah: -30 C / +70 C. Bezpečnostní faktor: 3,15 : 1 Duše: SBR, černá, hladká. Výztuž: Textilní příze, ovin. Obal: SBR/NR, rýhovaný, možnost dodání v černé, červené nebo oranžové barvě. Značení: žádné POTRAVINY #: červená; #: černá; : oranžová ,0 3,5 17,0 6, , ,0 1/2 3,5 20,0 6, , ,0 5/8 3,5 23,0 6, , ,0 4,0 26,0 6, , ,0 3/4 4,0 28,0 6, , ,0 1 4,5 34,0 6, ,

9 POTRAVINY IWSS Voda/Stlačený vzduch Tlaková hadice pro vodu a stlačený vzduch k nasazení ve stavebnictví, průmyslu, zemědělství, zahradnictví atd. Cenově výhodná robustní hadice, k dostání v různých tloušťkách stěn. Teplotní rozsah: -35 C / +80 C. Bezpečnostní faktor: 3 : 1 Duše: SBR, černá, hladká. Výztuž: Textilní vložky, ovin. Obal: SBR, černý, otisk textilu na povrchu. Značení: průběžné značení bílou barvou: "SEMPERIT S IWS PN 10 bar". Číslo výrobku Vnitřní-Φ v Tloušťka Vnější-Φ Provozní tlak Výztuž Biegeradius Hmotnost Délka svitku mm palec stěny v mm v mm (max.) bar počet (min) in mm ca. kg/m (max.) m ,0 5,5 41, , ,0 1 1/4 5,5 43, , ,0 6,0 47, , ,0 1 1/2 6,0 50, , ,0 6,5 53, , ,0 2 7,0 64, , ,0 7,0 74, , ,0 8,0 81, , ,0 7,0 84, , ,0 3 8,0 91, , ,0 8,0 96, , ,0 8,0 106, , ,0 4 8,0 116, , ,0 6 10,0 170, ,

10 ISF Hadice pro vodu Lehká, naplocho svinovatelná pryžová hadice pro užitkovou vodu. Speciálně vhodná jako vypouštěcí hadice pro ponorná čerpadla i jako hadice pro vodu v průmyslu, zemědělství a stavebnictví. Na požádání k dodání i v kvalitě EPDM. Na požádání k dodání i ve verzi 5 bar a 10 bar. POZOR: Bezpodmínečně dbejte na provozní tlak. Teplotní rozsah: -35 C / +70 C. Bezpečnostní faktor: 2,5 : 1 Duše: SBR, černá. Výztuž: Textilní vložky, ovin. Obal: SBR, černý, otisk textilu na povrchu. Značení: žádné POTRAVINY Číslo výrobku Vnitřní-Φ v Tloušťka Vnější-Φ Provozní tlak Výztuž Hmotnost Délka svitku mm palec stěny v mm v mm (max.) bar počet ca. kg/m (max.) m ,0 2,5 55, , ,0 2,5 80, , ,0 3,0 206, , ,0 3,0 256, ,

11 POTRAVINY IWF Hadice k hasícím přístrojům Flexibilní hadice pro ruční hasicí přístroje. Vhodná pro dopravu protipožárních látek a vody. Norma/Schválení: EN 3-7:2004. Teplotní rozsah: -40 C / +100 C, Dopravovaná látka: až do +50 C. Bezpečnostní faktor: 3 : 1 Duše: EPDM, černá, hladká. Výztuž: Textilní příze, ovin. Obal: EPDM, černý, hladký, odolný teplotám a povětrnostním vlivům. Značení: žádné ,0 1/2 3,0 18, , ,0 1/2 4,0 21, , ,0 5/8 5,0 26, ,

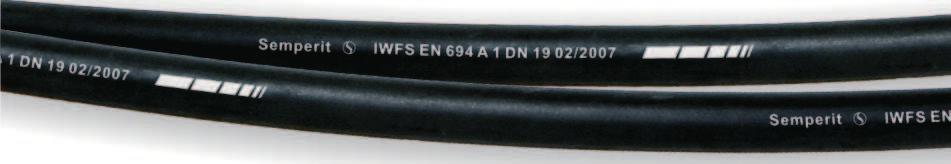

12 IWFS Protipožární hadice Vysoce kvalitní hadice na vodu k navíjení v protipožárních přípojných zařízeních (např. letiště, stavby a průmyslová zařízení ve vnitřních prostorách). Krátkodobě odolná teplotám až do +200 C dle EN694:2003 Typ A1. Norma/Schválení: EN 694:2003 Typ A1. Teplotní rozsah: -20 C / +60 C. Bezpečnostní faktor: 3,5 : 1 Duše: SBR/NR, černá, hladká. Výztuž: Textilní příze, ovin. Obal: SBR/EPDM, černý, hladký, ozónuvzdorný. Značení: průběžné značení bílou barvou: "SEMPERIT S IWFS EN 694 A1 DN kvartál/rok POTRAVINY ,0 3/4 4,0 27, , ,0 1 4,5 34, ,

13 POTRAVINY INP Hadice k hasícím přístrojům Vysoce kvalitní hadice pro použití jako bezpečnostní či zásahová hadice u požárních vozidel. Díky hladkému obalu hadice vzniká nízký koeficient tření, což usnadňuje manipulaci. Norma/Schválení: EN 1947:2002 Type A, Klasse 1. Teplotní rozsah: -35 C / +80 C. Bezpečnostní faktor: 3 : 1 Duše: NBR, černá, hladká. Výztuž: Textilní vložky, oplet. Obal: SBR, černý, hladký. Značení: podle požadavku zákazníka ,0 3/4 5,5 30, , ,0 1 6,0 37, , ,0 1 6,0 37, , ,0 1 6,0 37, , ,0 1 6,0 37, ,

14 ISK Hadice pro sněhová děla Hadice pro sněhová děla jako pružné spojení mezi zásobníkem vody a sněhovým dělem. Extrémně dlouhá životnost zajištěna obalem z kvalitní pryže, odolné oděru a působení ozónu. Na požádání lze obdržet také s černým CR obalem, resp. s opletem ocelovým drátem. Teplotní rozsah: -35 C / +80 C. Bezpečnostní faktor: 2,5 : 1 Duše: SBR, černá, hladká. Výztuž: Textilní vložky, ovin. Obal: CSM, modrý, odolný oděru, povětrnostním podmínkám, otisk textilu na povrchu. Značení: žádné POTRAVINY ,1 1 1/2 7,0 52, , ,8 2 7,5 66, , ,0 7,0 79, ,
