Hadicová čerpadla DULCO flex Plynulé čerpání a dávkování, pro laboratoře i průmyslové aplikace

Transkript

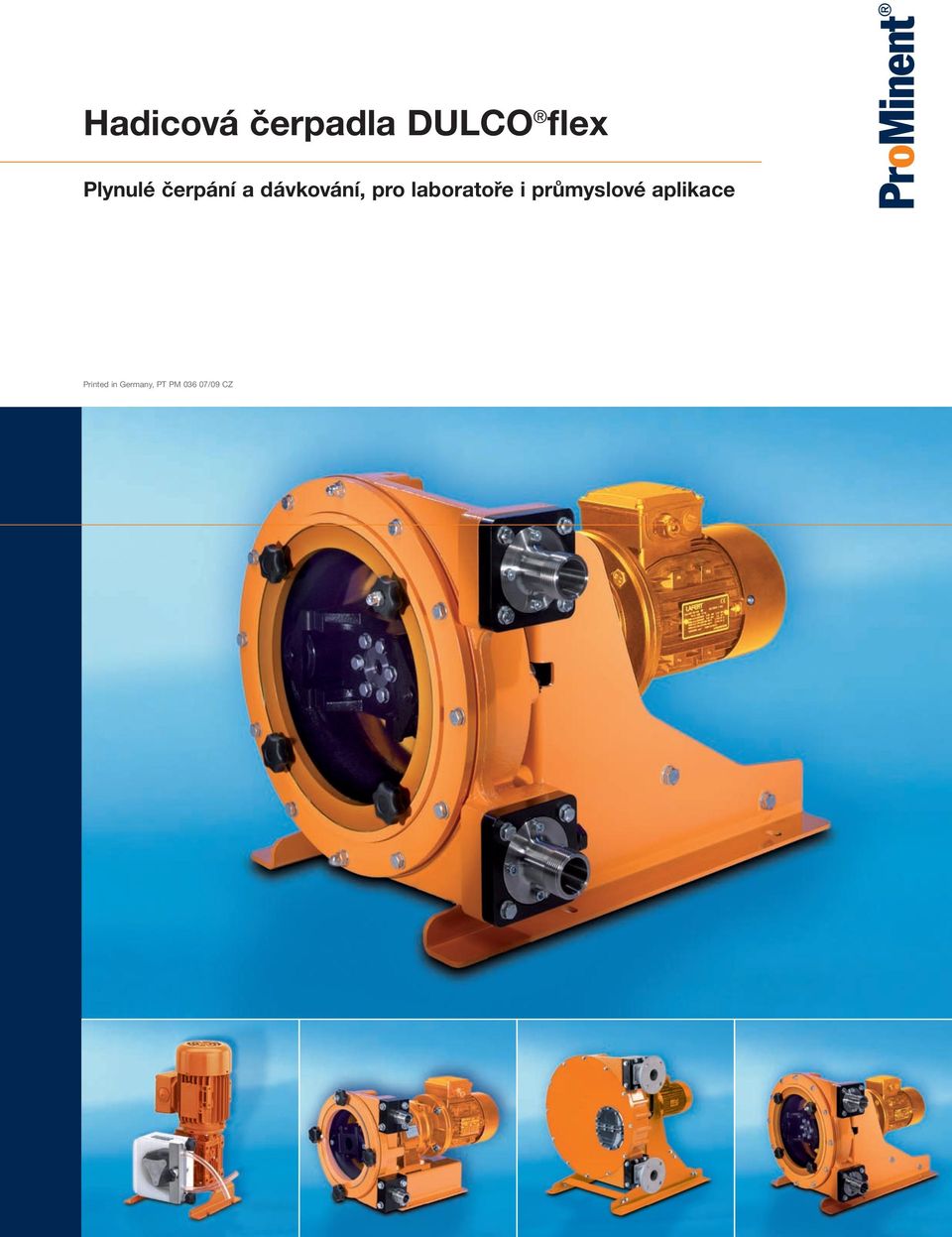

1 Hadicová čerpadla DULCO flex Plynulé čerpání a dávkování, pro laboratoře i průmyslové aplikace Printed in Germany, PT PM /09 CZ

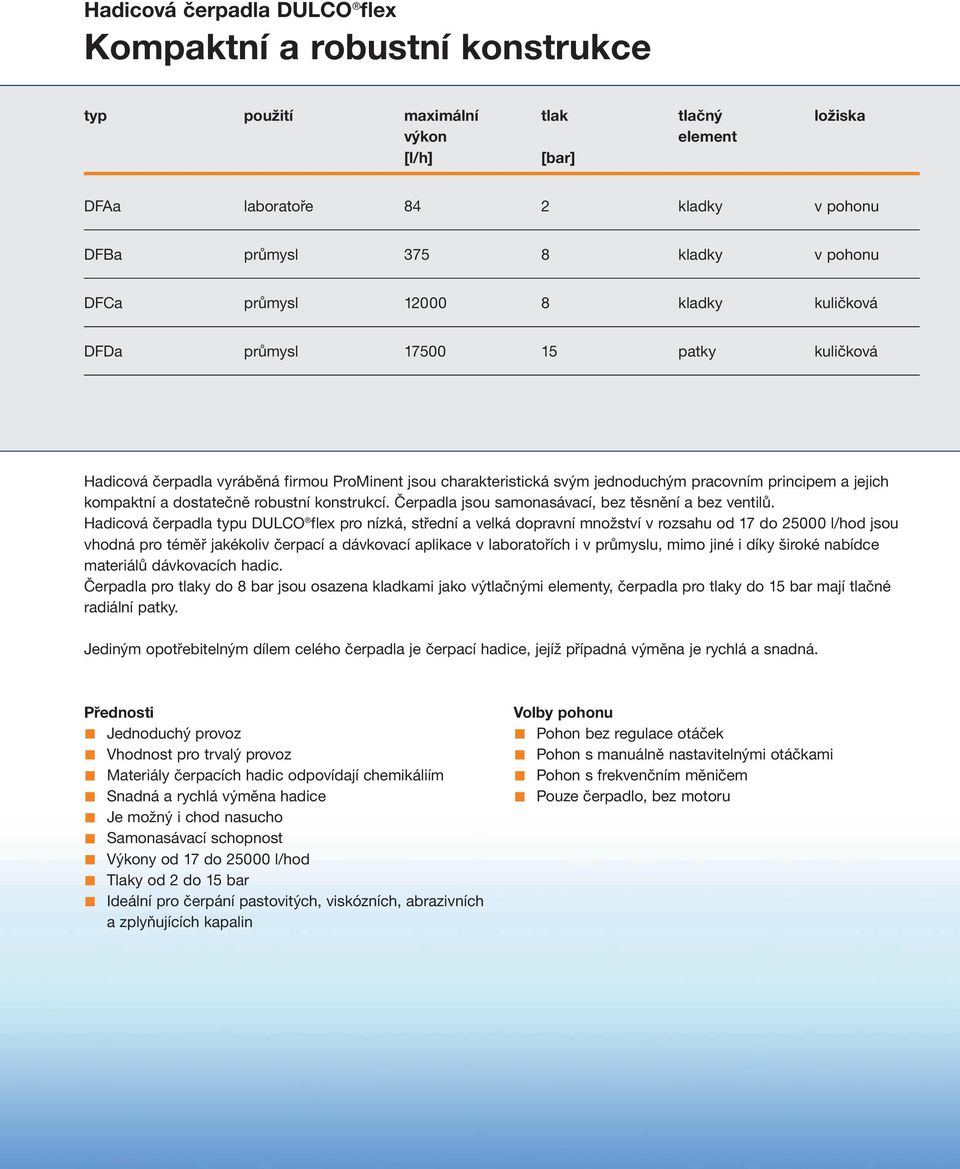

2 Hadicová čerpadla DULCO flex Kompaktní a robustní konstrukce typ použití maximální tlak tlačný ložiska výkon element [l/h] [bar] DFAa laboratoře 84 2 kladky v pohonu DFBa průmysl kladky v pohonu DFCa průmysl kladky kuličková DFDa průmysl patky kuličková Hadicová čerpadla vyráběná firmou ProMinent jsou charakteristická svým jednoduchým pracovním principem a jejich kompaktní a dostatečně robustní konstrukcí. Čerpadla jsou samonasávací, bez těsnění a bez ventilů. Hadicová čerpadla typu DULCO flex pro nízká, střední a velká dopravní množství v rozsahu od 17 do l/hod jsou vhodná pro téměř jakékoliv čerpací a dávkovací aplikace v laboratořích i v průmyslu, mimo jiné i díky široké nabídce materiálů dávkovacích hadic. Čerpadla pro tlaky do 8 bar jsou osazena kladkami jako výtlačnými elementy, čerpadla pro tlaky do 15 bar mají tlačné radiální patky. Jediným opotřebitelným dílem celého čerpadla je čerpací hadice, jejíž případná výměna je rychlá a snadná. Přednosti Jednoduchý provoz Vhodnost pro trvalý provoz Materiály čerpacích hadic odpovídají chemikáliím Snadná a rychlá výměna hadice Je možný i chod nasucho Samonasávací schopnost Výkony od 17 do l/hod Tlaky od 2 do 15 bar Ideální pro čerpání pastovitých, viskózních, abrazivních a zplyňujících kapalin Volby pohonu Pohon bez regulace otáček Pohon s manuálně nastavitelnými otáčkami Pohon s frekvenčním měničem Pouze čerpadlo, bez motoru

3 Hadicová čerpadla DULCO flex Pro abrazivní, viskózní a provozně citlivé kapaliny Čerpaná kapalina je dopravována čerpací hadicí stlačovanou rotorem otáčejícím se ve směru toku kapaliny. K dosažení čerpacího účinku není potřeba žádných ventilů. Proto je možno plynule a hladce čerpat kapaliny, které jsou abrazivní, viskózní nebo jejichž čerpání vyžaduje nízká smyková napětí z důvodů jejich citlivosti. Proces čerpání začíná v okamžiku, kdy je čerpací hadice stlačena rotorem se dvěma otočnými kladkami nebo radiálními patkami proti stěně tělesa čerpadla. Po průchodu přítlačného elementu se pružná čerpací hadice okamžitě vrací do svého původního tvaru, což vytváří pod - tlak v sání čerpadla. Působením okolního atmosférického tlaku potom natéká kapalina do čerpadla. Dopravní množství čerpadla je přímo úměrné jeho otáčkám. Čerpadla řady DFCa a DFDa mohou být vybavena přídavným evakuačním zařízením, které podporuje rychlé obnovení profilu čerpací hadice. To zlepšuje sací schopnost čerpadla a přispívá mimo jiné například k vyrovnanému průtoku viskózních kapalin. Charakteristika čerpaných kapalin, pro něž jsou hadicová čerpadla vhodná kapaliny pastovitého charakteru a s obsahem pevných látek viskózní kapaliny abrazivní kapaliny kapaliny citlivé na smykové namáhání zplyňující kapaliny kapaliny s korozivním účinkem

4 Hadicová čerpadla DULCO flex DFAa Přesné dávkování malých množství Hadicová čerpadla DULCO flex DFAa jsou konstruována jako čerpadla pro nízké protitlaky, určená pro laboratorní nebo jinak specifické aplikace. Lze je používat pro přesná dávkování v množstvích do 84 l/hod při tlacích do 2 bar. Rotor má 3 kladky z důvodů snížení pulzací. Výměna hadičky je velmi rychlá díky jejímu upevnění rychlospojkami. Volby: Nerezová základová deska Jednofázový elektromotor Dvě čerpací hlavy Dávkový provoz s hladinovým spínačem Průměr hadice Množství Materiál hadice Sací schopnost Protitlak 3,2 až 8 mm 1,6 až 10 ml/ot SOLVA, silikon, Norprene A60G, Norprene A60F (pro potravinářství) až 8 m do 2 bar typ množství/ maximální výkon při tlačný Ø hadičky čerpadla otáčku tlak max. tlaku element (vnitřní) [ml/ot] [bar] [l/hod] [mm] DFAa 003 1, kladky 3,2 DFAa kladky 8,0

5 Hadicová čerpadla DULCO flex DFBa Čerpadla pro malá a střední množství Hadicová čerpadla DULCO flex DFBa jsou konstruována jako čerpadla pro malá a střední dopravní množství do 375 l/hod při protitlaku 8 bar. Tlačnými elementy rotoru jsou otočné kladky. Čerpací hadice je vystužena tkaninou. Jsou vhodná pro většinu průmyslových použití. V případě požadavku zákazníka je možno čerpadla DFBa vybavit regulátorem pro přesné dávkové čerpání. Pro aplikace v chemickém průmyslu je možno čerpadla dodat s tělesem potaženým ochrannou vrstvou Halar. Volby: Nerezová základová deska Mobilní provedení Rotor se 3 kladkami Různé typy přípojek jako BSP, NPT, Tri-clamp a DIN Tlumiče pulzací Optický senzor průsaku Dávkový provoz s hladinovým spínačem Těleso čerpadla s povlakem Halar Přípojky 3/8 1 Množství 0,024 0,24 l/ot Materiál hadice NR, NBR, EPDM, NR-A, Norprene, NBR-A, Hypalon, TYGON Sací schopnost až 8 m Protitlak do 8 bar typ množství/ maximální výkon při tlačný Ø hadice pevné hmotnost přípojky čerpadla otáčku tlak max. tlaku element (vnitřní) částice bez motoru DN [l/ot] [bar] [l/hod] [mm] [mm] [kg] DFBa 010 0, kladky 10 2,5 6 3/8 DFBa 013 0, kladky 13 3,3 6 3/8 DFBa 016 0, kladky 16 4,0 13 3/4 DFBa 019 0, kladky 19 4, DFBa 022 0, kladky 22 5,5 22 1

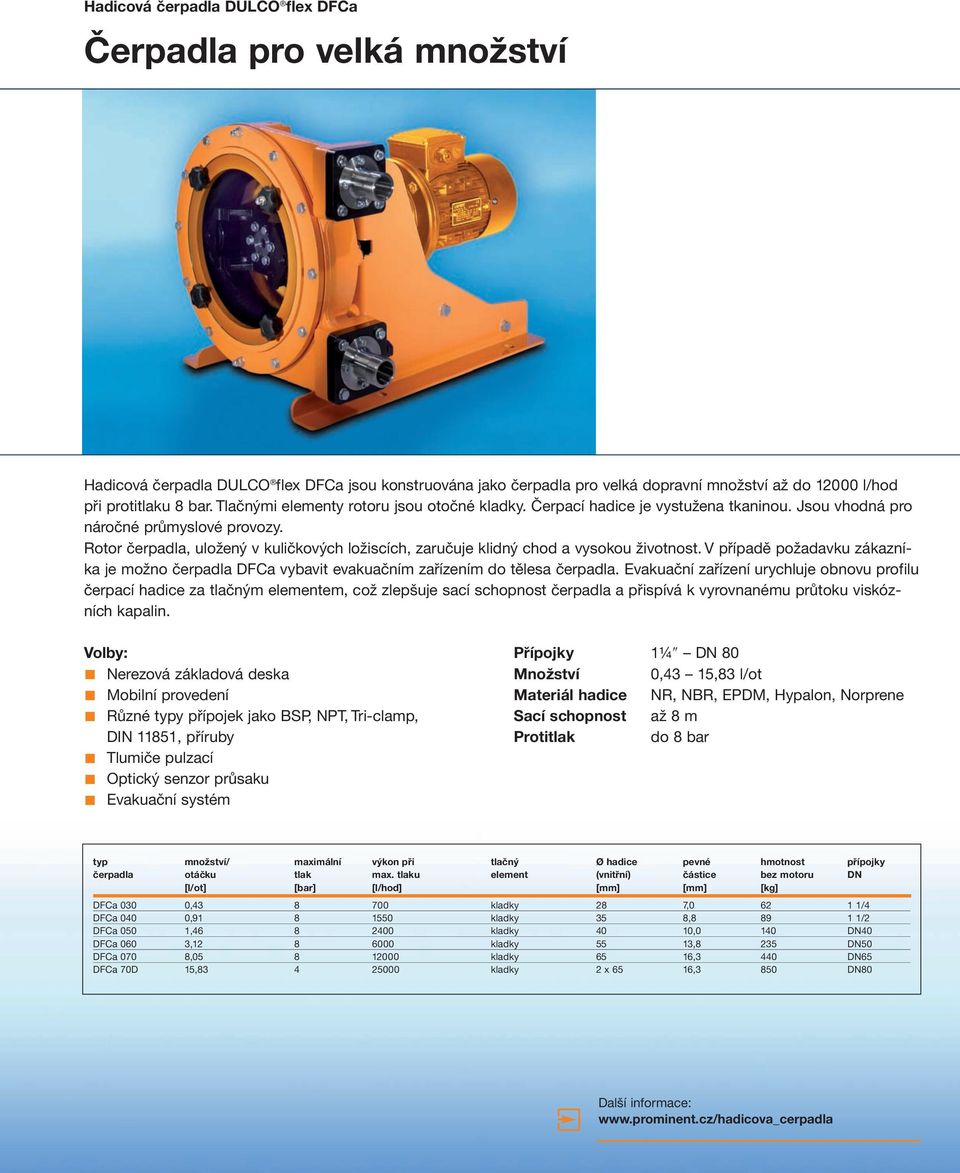

6 Hadicová čerpadla DULCO flex DFCa Čerpadla pro velká množství Hadicová čerpadla DULCO flex DFCa jsou konstruována jako čerpadla pro velká dopravní množství až do l/hod při protitlaku 8 bar. Tlačnými elementy rotoru jsou otočné kladky. Čerpací hadice je vystužena tkaninou. Jsou vhodná pro náročné průmyslové provozy. Rotor čerpadla, uložený v kuličkových ložiscích, zaručuje klidný chod a vysokou životnost. V případě požadavku zákazníka je možno čerpadla DFCa vybavit evakuačním zařízením do tělesa čerpadla. Evakuační zařízení urychluje obnovu profilu čerpací hadice za tlačným elementem, což zlepšuje sací schopnost čerpadla a přispívá k vyrovnanému průtoku viskózních kapalin. Volby: Nerezová základová deska Mobilní provedení Různé typy přípojek jako BSP, NPT, Tri-clamp, DIN 11851, příruby Tlumiče pulzací Optický senzor průsaku Evakuační systém Přípojky 1¼ DN 80 Množství 0,43 15,83 l/ot Materiál hadice NR, NBR, EPDM, Hypalon, Norprene Sací schopnost až 8 m Protitlak do 8 bar typ množství/ maximální výkon při tlačný Ø hadice pevné hmotnost přípojky čerpadla otáčku tlak max. tlaku element (vnitřní) částice bez motoru DN [l/ot] [bar] [l/hod] [mm] [mm] [kg] DFCa 030 0, kladky 28 7, /4 DFCa 040 0, kladky 35 8, /2 DFCa 050 1, kladky 40 10,0 140 DN40 DFCa 060 3, kladky 55 13,8 235 DN50 DFCa 070 8, kladky 65 16,3 440 DN65 DFCa 70D 15, kladky 2 x 65 16,3 850 DN80

7 Hadicová čerpadla DULCO flex DFDa Čerpadla pro velká množství a vysoké tlaky Hadicová čerpadla DULCO flex DFDa jsou konstruována jako čerpadla pro velká dopravní množství až do l/hod a pro vysoké protitlaky až do 15 bar. Tlačnými elementy rotoru jsou radiální patky. Čerpací hadice je vystužena tkaninou. Těleso čerpadla má glycerinovou náplň ke snížení tření. Jsou vhodná pro nejnáročnější průmyslové aplikace. Rotor čerpadla, uložený v kuličkových ložiscích, zaručuje klidný chod a vysokou životnost. V případě požadavku zákazníka je možno čerpadla DFDa vybavit evakuačním zařízením do tělesa čerpadla. Evakuační zařízení urychluje obnovu profilu čerpací hadice za tlačným elementem, což zlepšuje sací schopnost čerpadla a přispívá k vyrovnanému průtoku viskózních kapalin. Volby: Nerezová základová deska Mobilní provedení Různé typy přípojek jako Tri-clamp, DIN 11851, příruby Tlumiče pulzací Optický senzor průsaku Evakuační systém Přípojky DN 25 DN 100 Množství 0,3 20,0 l/ot Materiál hadice NR, NBR, EPDM, Hypalon, Norprene Sací schopnost až 8 m Protitlak do 15 bar typ množství/ maximální výkon při tlačný Ø hadice pevné hmotnost přípojky čerpadla otáčku tlak max. tlaku element (vnitřní) částice bez motoru DN [l/ot] [bar] [l/hod] [mm] [mm] [kg] DFDa 025 0, radiální patky 25 6,3 57 DN25 DFDa 032 0, radiální patky 32 8,0 89 DN32 DFDa 040 1, radiální patky 40 10,0 150 DN40 DFDa 060 3, radiální patky 57 14,3 252 DN65 DFDa 070 6, radiální patky 65 16,3 530 DN65 DFDa , radiální patky , DN100

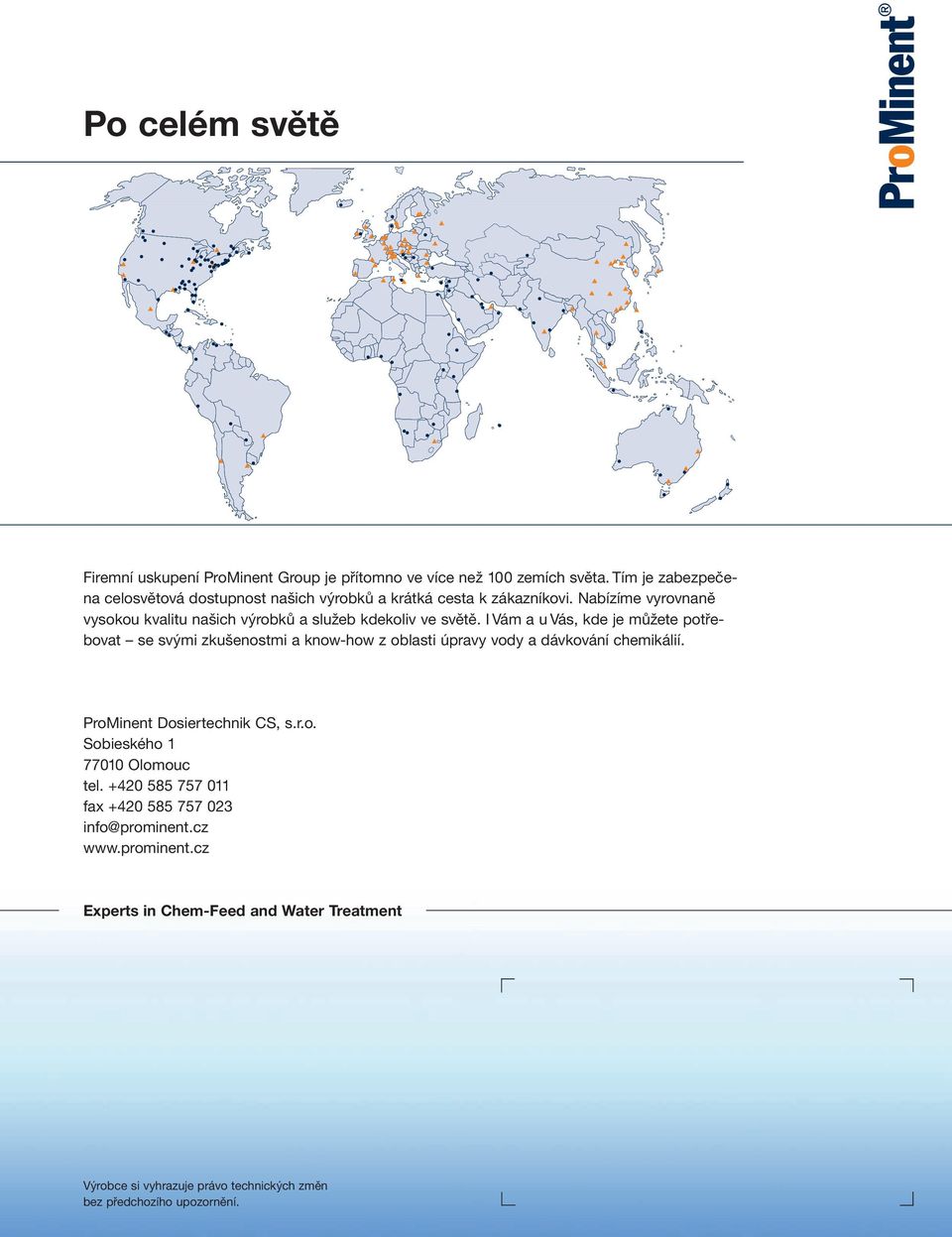

8 Po celém světě Firemní uskupení ProMinent Group je přítomno ve více než 100 zemích světa. Tím je zabezpečena celosvětová dostupnost našich výrobků a krátká cesta k zákazníkovi. Nabízíme vyrovnaně vysokou kvalitu našich výrobků a služeb kdekoliv ve světě. I Vám a u Vás, kde je můžete potřebovat se svými zkušenostmi a know-how z oblasti úpravy vody a dávkování chemikálií. ProMinent Dosiertechnik CS, s.r.o. Sobieského Olomouc tel fax info@prominent.cz Experts in Chem-Feed and Water Treatment Výrobce si vyhrazuje právo technických změn bez předchozího upozornění.
