1 2016 OMYVATELNÉ ODVĚTRÁVANÉ FASÁDNÍ SYSTÉMY Vinyl Siding 1

2 Vinyl Siding Lamelový fasádní obklad Vysoce kvalitní plastový lamelový fasádní obklad pro odvětrané fasády na bázi neměkčeného suspenzního PVC, který poskytuje exteriéru Vašeho domu zcela nové netušené možnosti. Jemný dezén s vizuální konturou dřeva a barevné vyhotovení vytváří dokonalý estetický efekt, který uspokojí i ty nejnáročnější požadavky. Aplikací Vinyl Sidingu získají stěny budovy perfektní a dokonale upravený vzhled; díky komplexnímu systému zakončovacích prvků řeší všechny detaily obvodové fasády. Ideální na opláštění fasád cihlových či betonových budov, ale i na obložení dřevostaveb. Plastové lamelové systémy obkladů znamenají v kombinaci se zateplovacími systémy COMPRI další krok v úsporách energií a údržby fasád domů. Díky své výhodné ceně se stává atraktivním produktem pro rekonstrukci fasád či projektování nových domů. Použití: PRŮMYSLOVÉ OBJEKTY A STAVBY KOMERČNÍ STAVBY RODINNÉ DOMY DŘEVOSTAVBY SPORTOVNÍ AREÁLY HOSPODÁŘSKÉ BUDOVY HALOVÉ A STROPNÍ PODHLEDY ATIKY A ŠTÍTY Stále rostoucí nároky na úsporu energií vynakládaných na pozemní stavby, a to jak normové, tak i ze strany uživatelů a projektantů, s sebou nesou vysoké nároky na stavebněfyzikální vlastnosti použitých materiálů a skladeb. Většinou již nestačí pouze vhodně poskládat nejlevnější dostupné materiály od různých dodavatelů, tak jak po léta zaběhnutá praxe často funguje, ale je třeba dbát na doporučení výrobců a projektantů, kteří by měli tyto skladby ctít a počítat s jejich přesnými parametry. To se týká především skladby tepelného izolantu, parobrzdných a voděodolných vrstev i těsnosti stavby, včetně difúzně otevřených fasádních systémů. Cílem je nabídnout spolehlivý, praxí osvědčený systém materiálových skladeb, který poskytne zdravé prostředí pro obyvatele a dlouhou životnost stavby bez závad. Snahou naší firmy i spolupracujících partnerů je používat především vhodné materiály systémově pro každou izolovanou stavbu s optimální kvalitou za rozumnou cenu. V systému COMPRI taková řešení podporujeme, a to jak vlastními dodávkami, specializovaným poradenstvím a odbornou instalací, tak i následnou kontrolou provedení. Mgr. Michal Urbánek generální ředitel CIUR a.s. 2

3 10 výhod lamelového obkladu Vinyl Siding 1. Omyvatelnost = snadná údržba materiál je lehce omyvatelný běžně dostupnými saponáty a tlakovou vodou. 2. Trvanlivý a odolný vůči klimatickým a mechanickým podmínkám. 3. Úspora tepelné energie spolu s vhodným izolačním materiálem zvyšuje tepelně izolační vlastnosti. 4. Zdravé bydlení fasáda umožňuje odvětrání vlhkosti a omezuje vznik plísní. 5. Univerzální použití pro novostavby, rekonstrukce bytových domů i starších budov. 6. Dlouhá životnost až 30 let. 7. Snadná výměna poškozených lamel a ostatních prvků. 8. Přizpůsobivý různým tvarům a křivkám, široká škála ukončovacích prvků. 9. Snadná a rychlá montáž, suchý proces snadno vyrovnává nerovnosti podkladu. 10. Nízká hmotnost nezatěžuje příliš nosnou konstrukci, snadná manipulace při montáži. Vinyl Siding 3

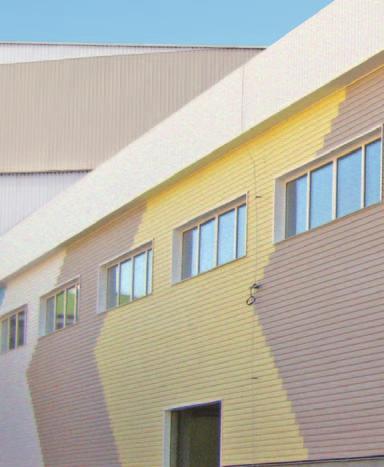

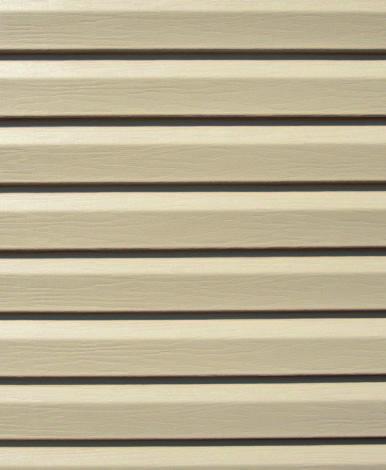

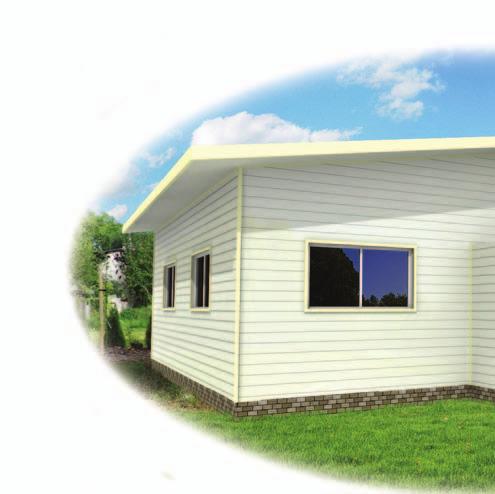

4 LAMELOVÝ FASÁDNÍ OBKLAD Variabilní design Díky odvětrávané fasádě s fi nální vrstvou z vinylových lamel s širokou škálou kombinací barev lze na objektech vytvořit nezaměnitelný vzhled podpořený výbornými fyzikálními i mechanickými vlastnostmi. Lamely jsou dodávány ve světlých odstínech a doplňkové prvky lze pro zvýšení barevného kontrastu použít i v barvě bílé. Lamely jsou dodávány v délce 3800 mm. Jedno balení obsahuje 22 ks lamel o celkové hmotnosti cca 30 kg. 240,7 mm 101,5 mm Vodorovný D4D Uložení profi lů na fasádě 103,3 mm 292,5 mm Svislý D5V Pro výběr barvy si vždy vyžádejte barevnou vzorkovnici z originálních lamel. Lamely Vinyl Siding je možné montovat vertikálně, horizontálně či diagonálně. Horizontální obklad Okapový žlábek Římsová deska Ozdobná podhledová lišta F-profil Zakončovací lišta Vertikální obklad Vnější roh Vnitřní roh Startovací lišta J-profil 1/2 a 5/8 4

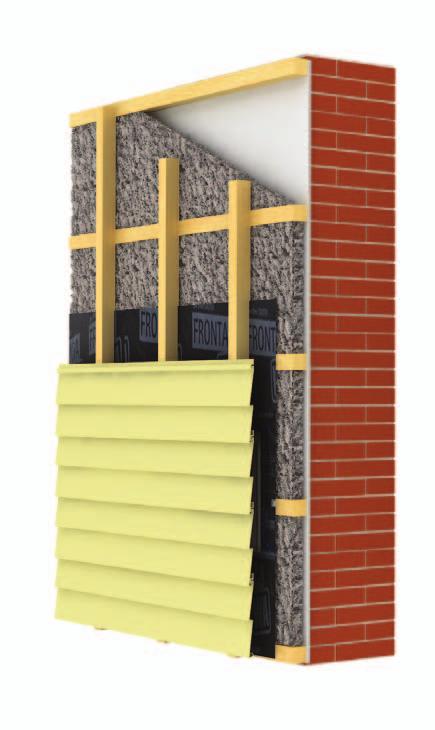

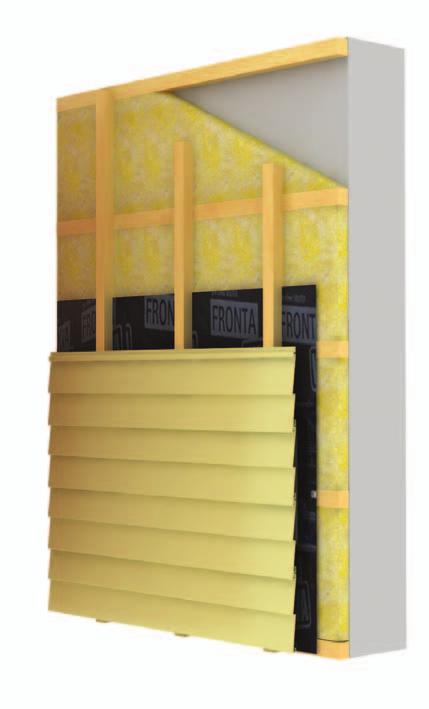

5 PROČ OMYVATELNÁ ODVĚTRÁVANÁ FASÁDA? Vlhkost Problémy s vlhkostí nastávají zejména při zateplení starších či rekreačních budov, jejichž hydroizolace již neplní svou funkci nebo úplně chybí. Ve všech těchto případech dochází vlivem vlhkosti v konstrukci ke snížení tepelně izolačních vlastností izolantu, a to až o 40 %. Proto je velmi vhodné použití právě odvětrávané fasády s dostatečnou provětrávací mezerou, která zaručí, že bude proudící vzduch rychle odvádět vlhkost mimo konstrukci. Především u celulózové izolace Climatizer Plus funguje kapilární vzlínavost. Tato vlastnost umožňuje transportování vlhkosti ze zdiva přes tepelnou izolaci směrem k provětrávané mezeře. Proudící vzduch aktivně izolaci vysušuje. Vodorovný nosný rošt (rozteč do 80 cm) Původní zdivo, betonová stěna Větraná mezera Svislý pomocný rošt (rozteč max. do 40 cm) Vodorovný obklad Vinyl siding D4D Tepelná izolace Climatizer Plus nebo minerální vlna s doporučeným překrytím difúzní kontaktní membránou, např. Solitex Fronta WA, Solitex Fronta Quattro Řez obvodovou stěnou Omyvatelnost Fasády budov u silnice trpí v zimních měsících zanášením posypové soli a celoročně prachem a nečistotami. Systém je možné čistit tlakovou vodou a tím odpadá složitá údržba fasády. V případě poškození lamel, například odlétnutým kamenem, lze snadno jednotlivé lamely demontovat a nahradit. Namáhané fasády u silnice Vinyl Siding 5

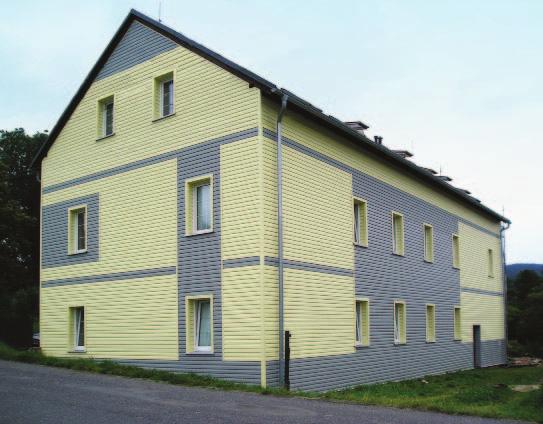

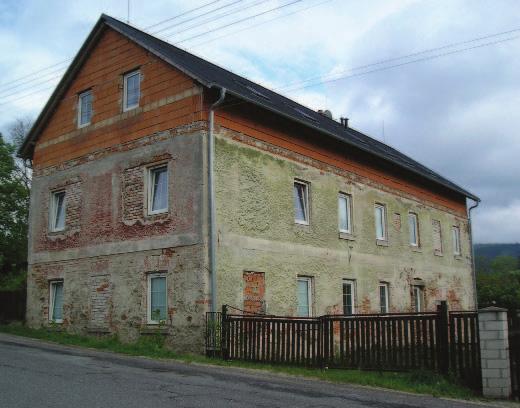

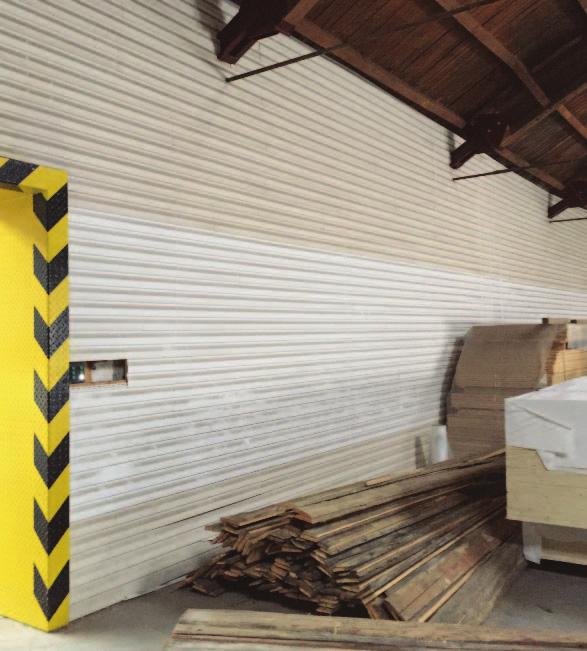

6 STAVEBNÍ MATERIÁL PRO ZDRAVOU FASÁDU Zateplení bytového domu, severní Čechy Před aplikací Po aplikaci Lokalita: severní Čechy. Plocha fasády: 400 m 2. Kalkulace: ,- Kč bez DPH. Časová náročnost: 18 dní. Tepelná izolace Climatizer Plus strop: 80 m 3. Díky odvětrávací funkci fasády nedochází k hromadění difúzní vlhkosti v konstrukci, a tím se zamezuje tvorbě plísní a dalším nežádoucím projevům. Tento fasádní systém je z hlediska aktivního odvětrávání vlhkosti považován za nejbezpečnější. Siding lze aplikovat i v interiéru. Použití v interiéru vodorovný siding Použití v interiéru - svislý siding 6

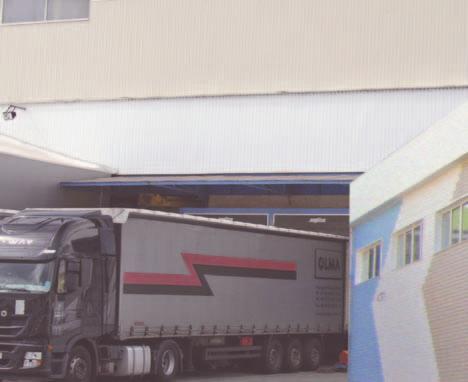

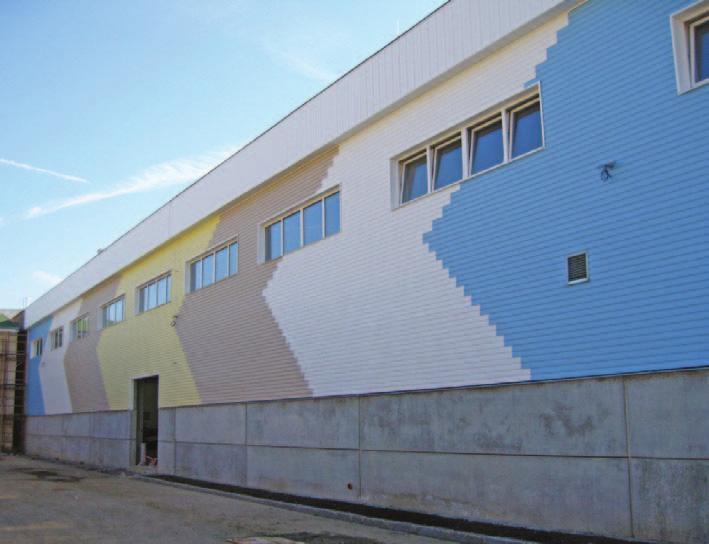

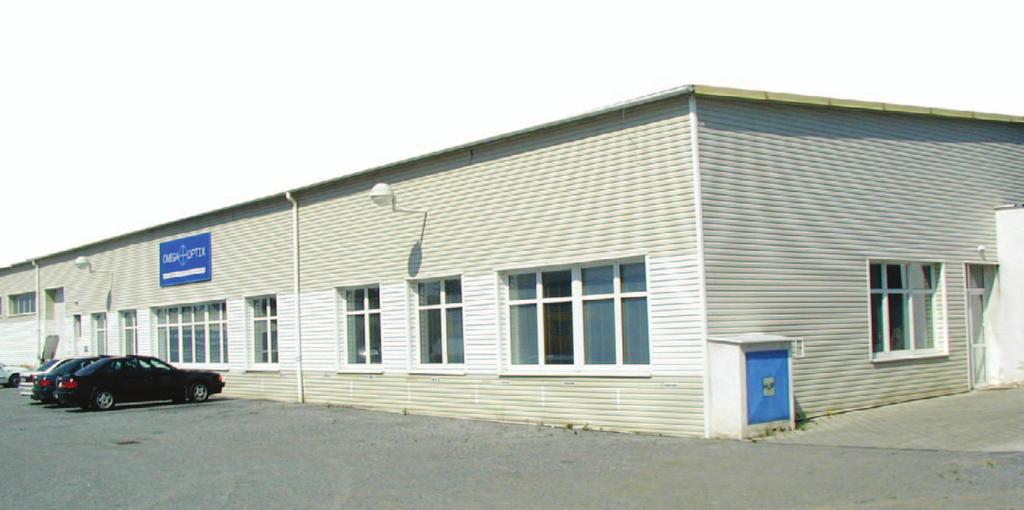

7 KOMERČNÍ PROSTORY Vinyl Siding vytváří na komerčních objektech kompaktní a zároveň texturově členité plochy. Například použití fasády na obvodovém plášti supermarketů a hypermarketů, kde je kladen důraz na snadnou údržbu, barevnou stálost a možnost snadné opravy v případě poškození, tam všude vyniká Vinyl Siding svými vlastnostmi a barevností. Široké využití nejen na sportovních a průmyslových objektech Tepelná izolace v zimě optimální návrh tloušťky tepelné izolace ve spojení s odvětranou vzduchovou mezerou zajistí minimální spotřebu tepelné energie na vytápění domu. Tepelná izolace v létě tepelný útlum fasády sníží v létě přehřívání interiéru způsobené slunečním zářením (proudění vzduchu v provětrávací mezeře ochlazuje fasádní plášť). U budov sportovního charakteru lze aplikovat odvětranou fasádu díky její velmi nízké hmotnosti i na lehké skeletové konstrukce, kde je možné využít kombinaci difúzně otevřené tepelné izolace Climatizer Plus a odvětraného systému Vinyl Siding. Výsledkem je systémové zateplení pláště s využitím transportu vlhkosti ven z konstrukce. Většina fasád hospodářských staveb odolává náporům deště a chladnému počasí velmi obtížně (obzvláště na stranách orientovaných k severu), proto je vhodné nejen zde využít účinné a efektivní zateplení s odvětranou fasádou. Vinyl Siding 7

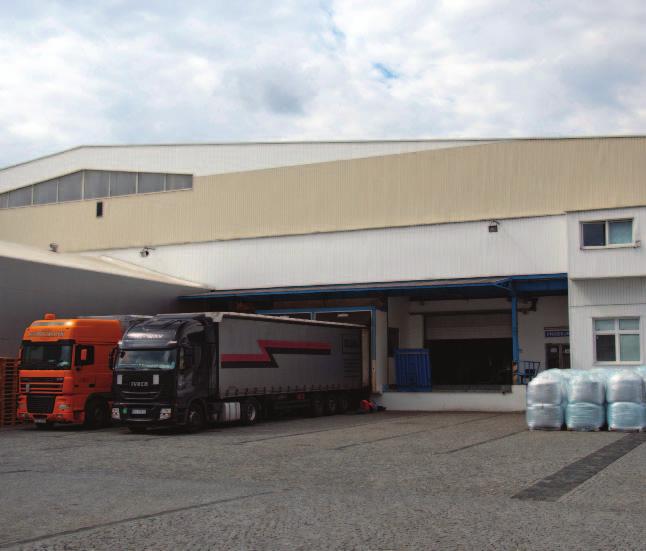

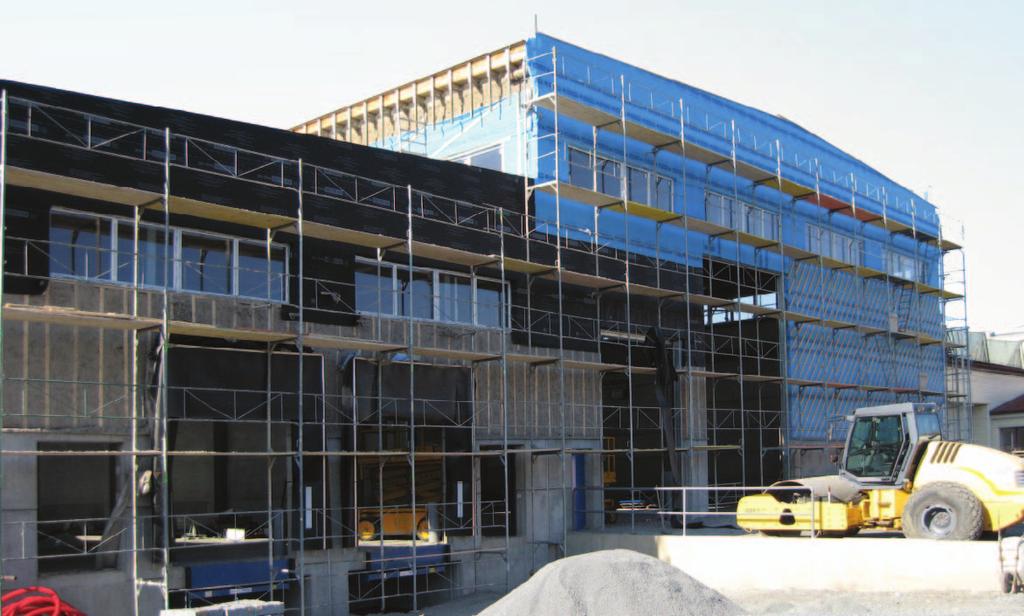

8 ODVĚTRÁVANÁ FASÁDA 4 V 1 Díky stále většímu tlaku na energetickou nenáročnost novostaveb jsou stále oblíbenější větrané fasády, které napomáhají udržení zdravého prostředí uvnitř budovy. V případě, že se majitel starší výrobní haly rozhodne zateplit obvodovou konstrukci, nemusí si v tomto případě lámat hlavu s vyrovnáváním podkladní vrstvy, kotvením tepelné izolace, s aplikací lepidel a omítek, ani s nadměrnou vlhkostí. Pro montáž odvětrané fasády se totiž používá dřevěný, kovový či kompozitní rošt, který vyrovnává podklad, vytváří prostor pro tepelnou izolaci, tvoří dutinu pro odvětrání vlhkosti a slouží jako podklad pro fi nální lamelu. Zároveň s tím získává odolnou fasádu, která dlouhodobě ochraňuje obvodový plášť budovy proti nepříznivým klimatickým podmínkám. Skladové haly Průběh montáže 8

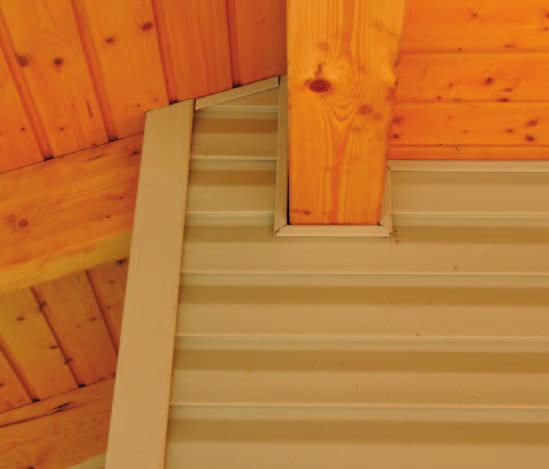

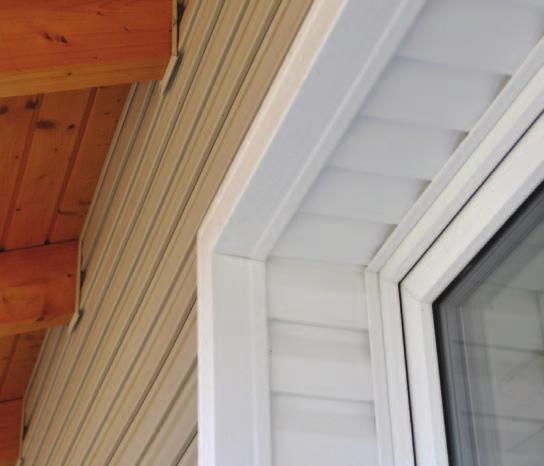

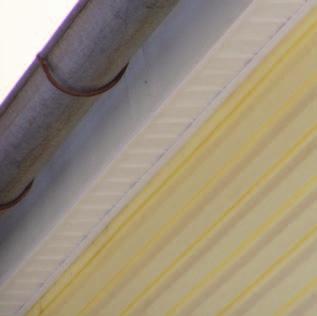

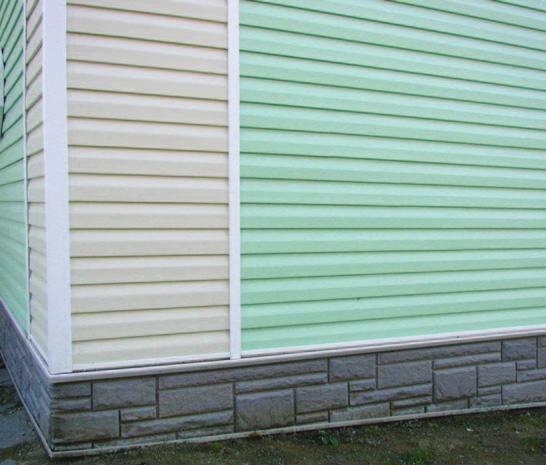

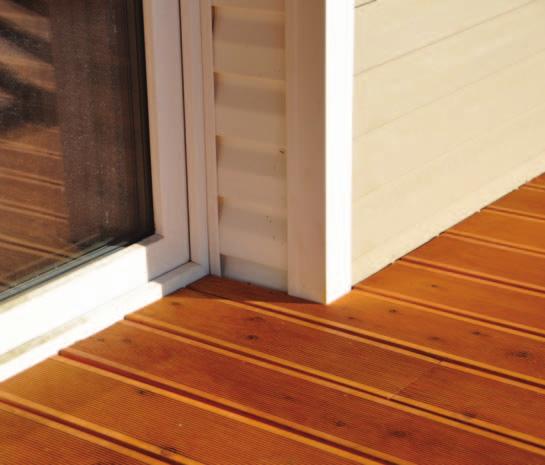

9 JEDNODUCHÉ ŘEŠENÍ PRO PODHLEDY A ATIKY Technické detaily, jako například fi nální podhled přesahu krokví, lze snadno vyřešit pomocí prvků a lamel. Pro aktivnější odvětrání je možné lamely perforovat. Napojení soklu a fasády Členité detaily Napojení konstrukcí Řešení složitého technického detailu okna Vinyl Siding 9

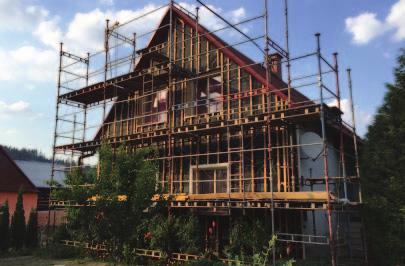

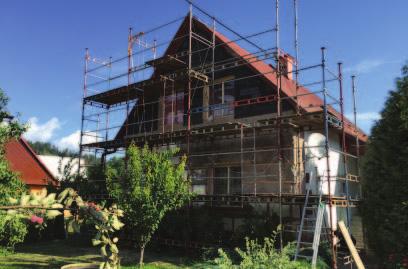

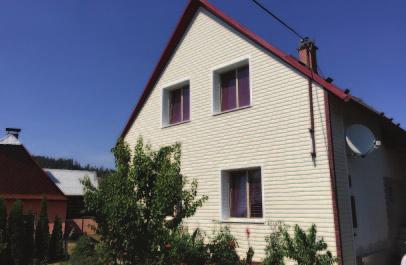

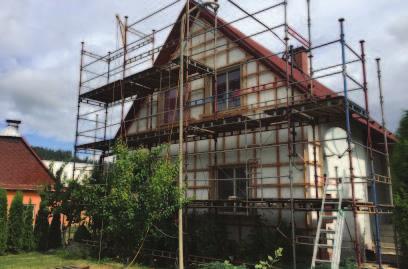

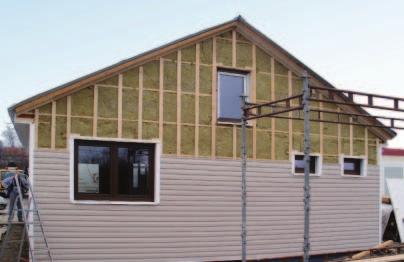

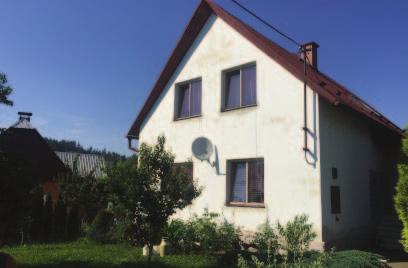

10 RYCHLÁ APLIKACE KROK ZA KROKEM Systém je sestaven z několika variabilních částí, které se podle potřeby mění v rámci nároků stavby, její konstrukce nebo architektonického záměru. Montáž celého systému je snadná, lze ji provádět za jakéhokoliv počasí. Je nutno dbát na tepelnou roztažnost lamel. Vinyl Siding D4D esnadná aplikac Montovaný rodinný dům Tepelná izolace se aplikuje do připraveného nosného roštu tak, aby zcela vyplnila prostor mezi latěmi nosného roštu. Tepelnou izolaci doporučujeme překrýt kontaktní difúzní folií, která zajišťuje větrutěsnost. Při dodržení montážního postupu je možné obklad montovat svépomocí. Před rekonstrukcí Montáž nosného roštu Aplikace tepelné izolace Aplikace folie Po rekonstrukci 10

11 TECHNICKÉ PARAMETRY Parametr Hodnota Rázová houževnatost (min.) J * m -1 Prohnutí (max.) 3,2 m * m -1 Rozměrové změny po ohřevu (max.) 3,0 % Zatížení větrem (min.) Pa Lesk +/- 20 % Povětrnostní odolnost a, b, l nesmějí překročit odchylky uvedené v diagramech normy a nesmí nastat změna struktury Změna barvy +/- a = 0,7 +/- b = 0,7 Metylenchloridová zkouška plastifikace Povrchová deformace nesmí nastat uvolňování ani rozklad žádné zvlnění, záhyby a výdutiny Teplota použití od - 50 do + 70 C Stupeň hořlavosti E 1 pouze pro hlavní lamely / při tlaku 780 Pa nesmí dojít k poškození Vinyl Sidingu Barevná stálost po umělém stárnutí E 8 EN ISO 105-B02 1) Pro hlavní panely ( D4, D5, D4D, D5D, T3, S8, D5V) doplňkový panel RD. 2) Informační hodnota není předmětem výstupní kontroly. 3) E je změna barvy mezi nevystavenými a vystavenými zkušebními tělesy. Barevná stálost po umělém stárnutí je informační hodnota, není předmětem výstupní kontroly a garantuje se následovně: pro barvy 6019, 5030, 9031 tři roky pro barvy 9001, 9015, 9021, 9025, 9029, 6035, 7035 pět let pro barvu 9016 deset let pro barvy 8024, 7055, 5024 bez záruky Snadná dostupnost a technická podpora Prostřednictvím regionálních aplikačních partnerů je Vinyl Siding snadno dostupný ve všech regionech České republiky. Firmy jsou pravidelně proškolovány. Kompletní seznam aplikačních firem v jednotlivých regionech je dostupný na Informace pro zákazníka bezplatná zákaznická linka Vinyl Siding 11
