OptiFlood rušivé světlo pod kontrolou

Transkript

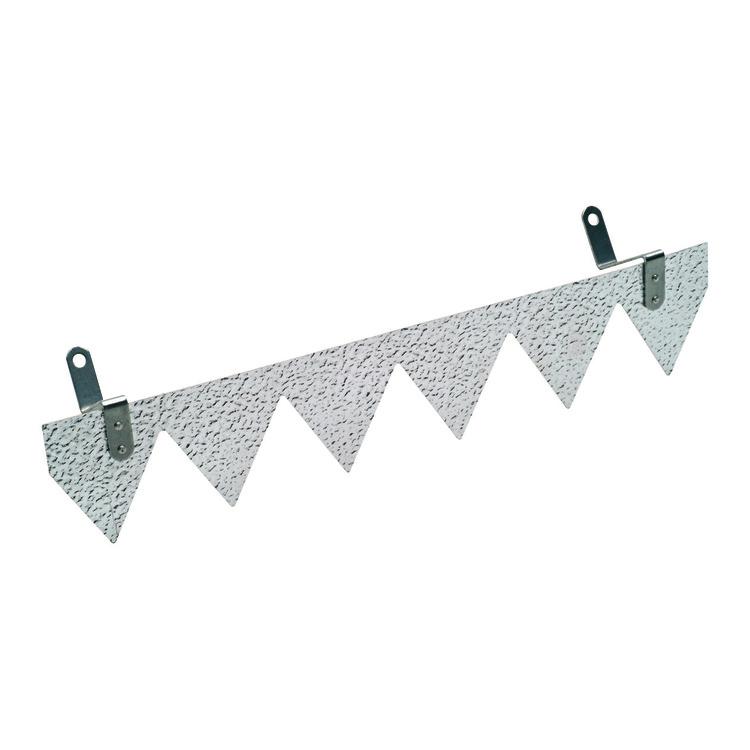

1 Lighting OptiFlood rušivé světlo pod kontrolou OptiFlood MVP506 OptiFlood MVP506 je stylový světlomet, který může být použit jak pro sportovní a běžné plošné osvětlení, tak i pro architektonické osvětlení. Nabízí výjimečné řízení rušivého světla a oslnění. Výběr asymetrického nebo uličního POT reflektoru zajišťuje flexibilní použití. Svítidlo OptiFlood MVP506 je určen pro výbojky Cosmopolis, vysokotlaké halogenidové výbojky pro kvalitní barevné podání nebo vysokotlaké sodíkové pro úsporný provoz. Mechanismus pro nastavení úhlu byl kvůli zachování celkové estetiky integrován do konstrukce. Optická clona pro snížení úrovně osvětlení přímo pod instalovaný světlomet je k dispozici jako příslušenství. Výhody Asymetrické systémy osvětlení pomocí světlometů šetrné k životnímu prostředí pro celkové osvětlení ploch i osvětlení průmyslových prostor a bezpečnostní osvětlení Optický systém, který je nejlepší ve své třídě, pro přesně řízenou distribuci světla, která brání nekontrolovatelnému úniku světla Díky svému kompaktnímu tvaru a stylovému designu může být svítidlo OptiFlood použito v prostředích, kde je design i celkový vzhled stejně důležitý jako technický výkon Vlastnosti Kompaktní tvar a příjemný design Dva typy reflektorů asymetrická optika nebo silniční optika POT Lze použít vysokotlaké halogenidové výbojky, vysokotlaké sodíkové výbojky a výbojky MASTERColour CDM Elite MW K dispozici také v provedení LED

2 Aplikace Osvětlení sportovišť Všestranné osvětlení Parkoviště Architektonické osvětlení Specifikace Typ MVP506 Barva Surový hliník nebo šedá (GR) Světelný zdroj Výbojky: Ostatní barvy RAL k dispozici na požádání 1 x MASTER CosmoWhite CPOTW / PGZ12 / 60, 140 W Instalace Na sloupu nosné konstrukce, na stropě, stěně a na zemi 1 x MASTERColour CDMT / G12 / 150, Zavěšený přední kryt pro snadný přístup 1 x MASTER CityWhite CDOTT / E40 / 150, Indikační kroužek zaměření je integrován na tělese a konzole 1 x MASTER HPIT Plus / E40 / 250, Venkovní okolní teplota: 35 C (25 C uvnitř) 1 x MASTER SONT PIA Plus / E40 / 150, 250, 400, 600 W Doporučená montážní výška: 8 14 m Včetně zdroje Ano (K nebo barva světla 828 nebo 942) Nastavitelný úhel sklonu: 15 Předřadník (integrovaný) Optika Elektromagnetický 230 nebo 240 V / 50 Hz Elektronický, V / Hz: Elektronický (EB) Otevřená optika CTPOT (OR) pro výbojky CosmoPolis, CDMT, Max. hodnoty Cx ze strany: 0,10 m Max. nastavení od horizontální osy: 180 až +180 Max. vertikální náklon: 90 až +90 Nepřímé osvětlení pouze v interiéru CDOTT a SONT 150 a Údržba Přístup ke zdroji a jednotce předřadníku otevřením zavěšeného Asymetrická (A) pro verze se výbojkou W, kromě výbojky předního skla pro výměnu zdroje na místě CDMT Vnitřek svítidla není třeba čistit Zapalovač Semiparalelní, se samočinným odpojovačem (ST) Příslušenství Ochranná mřížka, optická clona Volitelné Bezpečnostní třída 2 Stylové konzoly pro montáž na sloup (jednoduché, dvojité, trojité a Materiály a povrchové Těleso: nekorodující hliník litý pod vysokým tlakem čtverné) k dispozici na požádání úpravy Sklo: tepelně tvrzené, 4 mm silné Hlavní použití Sportoviště, veřejná prostranství, parkoviště, architektonické Spony: nerezová ocel osvětlení Reflektor: vysoce reflexní čistý anodizovaný hliník Versions 2

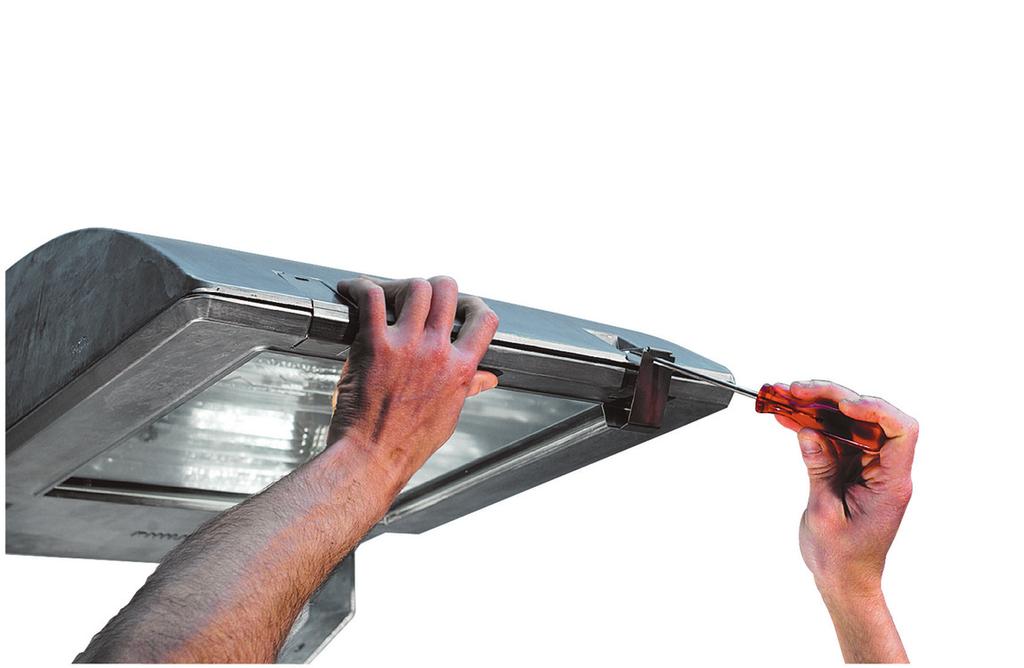

3 OptiFlood MVP506 Detaily o výrobku Snadná instalace a údržba Zcela otevřený přední kryt poskytuje výborný přístup ke všem součástem Přístup do vnitřku zajišťují dvě nerezové spony Příslušenství Ordercode General Information (1/2) Approval and Application Kód ochrany proti mechanickým nárazům IK09 General Information Barva světelného zdroje Předřadník Kód řady zdroje Příkon zdroje MVP506 SONTTP150W K A ST SONTPP Značka CE CE mark MVP506 SONTTP250W K A ST SONTPP Typ optického krytu/čoček FG MVP506 SONTTP400W K A ST SONTPP Značka ENEC ENEC mark MVP506 HPITP250W K A ST HPITP Příslušenství ochrany proti oslnění No MVP506 HPITP400W K A ST HPITP Test žhavým drátem 850/ MVP506 CDOTT150W K A ST CDOTT Počet světelných zdrojů MVP506 CDMT150W/942 OR ST 942 CDMT Kód produktové řady MVP MVP506 SONTTP250W K II A SS SONTPP MVP506 SONTTP400W K II A SS SONTPP MVP506 HPITP250W K II A SS HPITP MVP506 HPITP400W K II A SS HPITP MVP506 CDMT250W/830 OR ST 830 CDMT MVP506 SONTTP150W II A SS SONTPP MVP506 CDOTT150W OR ST CDOTT 3

4 Barva světelného zdroje Předřadník Kód řady zdroje Příkon zdroje MVP506 CDOTT250W OR ST CDOTT MVP506 SONTTP150W OR ST SONTPP MVP506 SONTTP250W OR ST SONTPP MVP506 CPOTW60W K EB OC EB CPOTW 60 W MVP506 CDMTMW210W/930 EB A 930 EB CDMTMW 210 W MVP506 CDMTMW315W/930 EB A 930 EB CDMTMW 315 W MVP506 CDMTMW210W/930 EB OR 930 EB CDMTMW 210 W MVP506 SONTTP250W A25NB ST SONTPP MVP506 HPITP400W A25NB ST HPITP MVP506 HPITP400W A25WB ST HPITP MVP506 CDMTMW210W/942 EB A 942 EB CDMTMW 210 W MVP506 CDMTMW315W/942 EB A 942 EB CDMTMW 315 W MVP506 SONTTP150W K A GR ST SONTPP MVP506 SONTTP250W K A GR ST SONTPP MVP506 SONTTP400W K A GR ST SONTPP MVP506 HPITP250W K A GR ST HPITP MVP506 HPITP400W K A GR ST HPITP MVP506 CDOTT150W K A GR ST CDOTT MVP506 CDMT150W/942 OR GR ST 942 CDMT MVP506 SONTTP250W K II A GR SS SONTPP MVP506 SONTTP400W K II A GR SS SONTPP MVP506 HPITP250W K II A GR SS HPITP MVP506 HPITP400W K II A GR SS HPITP MVP506 SONTTP150W II A GR SS SONTPP MVP506 CDOTT250W OR GR ST CDOTT MVP506 SONTTP150W OR GR ST SONTPP MVP506 SONTTP250W OR GR ST SONTPP MVP506 CPOTW140W K EB OC EB CPOTW 140 W MVP506 CPOTW140W K EB OC GR EB CPOTW 140 W MVP506 SONTTP600W K A GR ST SONTPP 600 W MVP506 CDMTMW210W/930 EB A GR 930 EB CDMTMW 210 W MVP506 CDMTMW315W/930 EB A GR 930 EB CDMTMW 315 W MVP506 CDMTMW210W/930 EB OR GR 930 EB CDMTMW 210 W MVP506 CDMTMW315W/930 EB OR GR 930 EB CDMTMW 315 W MVP506 CDMTMW210W/942 EB A GR 942 EB CDMTMW 210 W MVP506 CDMTMW315W/942 EB A GR 942 EB CDMTMW 315 W MVP506 CDMTMW315W/942 EB OR GR 942 EB CDMTMW 315 W General Information (2/2) MVP506 SONTTP150W K A ST Asymetrický MVP506 SONTTP250W K A ST Asymetrický MVP506 SONTTP400W K A ST Asymetrický MVP506 HPITP250W K A ST Asymetrický MVP506 HPITP400W K A ST Asymetrický MVP506 CDOTT150W K A ST Asymetrický MVP506 CDMT150W/942 OR ST Otevřený CTpot MVP506 SONTTP250W K II A SS Asymetrický MVP506 SONTTP400W K II A SS Asymetrický MVP506 HPITP250W K II A SS Asymetrický MVP506 HPITP400W K II A SS Asymetrický MVP506 CDMT250W/830 OR ST Otevřený CTpot MVP506 SONTTP150W II A SS Asymetrický MVP506 CDOTT150W OR ST Otevřený CTpot MVP506 CDOTT250W OR ST Otevřený CTpot MVP506 SONTTP150W OR ST Otevřený CTpot MVP506 SONTTP250W OR ST Otevřený CTpot MVP506 CPOTW60W K EB OC Optika pro CosmoPolis MVP506 CDMTMW210W/930 EB A Asymetrický MVP506 CDMTMW315W/930 EB A Asymetrický 4

5 MVP506 CDMTMW210W/930 EB OR Otevřený CTpot MVP506 SONTTP250W A25NB ST Asymmetrical axis angle 25 narrow beam MVP506 HPITP400W A25NB ST Asymmetrical axis angle 25 narrow beam MVP506 HPITP400W A25WB ST Asymmetrical axis angle 25 wide beam (A25) MVP506 CDMTMW210W/942 EB A Asymetrický MVP506 CDMTMW315W/942 EB A Asymetrický MVP506 SONTTP150W K A GR ST Asymetrický MVP506 SONTTP250W K A GR ST Asymetrický MVP506 SONTTP400W K A GR ST Asymetrický MVP506 HPITP250W K A GR ST Asymetrický MVP506 HPITP400W K A GR ST Asymetrický MVP506 CDOTT150W K A GR ST Asymetrický MVP506 CDMT150W/942 OR GR ST Otevřený CTpot MVP506 SONTTP250W K II A GR SS Asymetrický MVP506 SONTTP400W K II A GR SS Asymetrický MVP506 HPITP250W K II A GR SS Asymetrický MVP506 HPITP400W K II A GR SS Asymetrický MVP506 SONTTP150W II A GR SS Asymetrický MVP506 CDOTT250W OR GR ST Otevřený CTpot MVP506 SONTTP150W OR GR ST Otevřený CTpot MVP506 SONTTP250W OR GR ST Otevřený CTpot MVP506 CPOTW140W K EB OC Optika pro CosmoPolis MVP506 CPOTW140W K EB OC GR Optika pro CosmoPolis MVP506 SONTTP600W K A GR ST Asymetrický MVP506 CDMTMW210W/930 EB A GR Asymetrický MVP506 CDMTMW315W/930 EB A GR Asymetrický MVP506 CDMTMW210W/930 EB OR GR Otevřený CTpot MVP506 CDMTMW315W/930 EB OR GR Otevřený CTpot MVP506 CDMTMW210W/942 EB A GR Asymetrický MVP506 CDMTMW315W/942 EB A GR Asymetrický MVP506 CDMTMW315W/942 EB OR GR Otevřený CTpot Mechanical and Housing Barva MVP506 SONTTP150W K A ST ALU MVP506 SONTTP250W K A ST ALU MVP506 SONTTP400W K A ST ALU MVP506 HPITP250W K A ST ALU MVP506 HPITP400W K A ST ALU MVP506 CDOTT150W K A ST ALU MVP506 CDMT150W/942 OR ST ALU MVP506 SONTTP250W K II A SS ALU MVP506 SONTTP400W K II A SS ALU MVP506 HPITP250W K II A SS ALU MVP506 HPITP400W K II A SS ALU MVP506 CDMT250W/830 OR ST ALU MVP506 SONTTP150W II A SS ALU MVP506 CDOTT150W OR ST ALU MVP506 CDOTT250W OR ST ALU MVP506 SONTTP150W OR ST ALU MVP506 SONTTP250W OR ST ALU MVP506 CPOTW60W K EB OC ALU MVP506 CDMTMW210W/930 EB A ALU MVP506 CDMTMW315W/930 EB A ALU MVP506 CDMTMW210W/930 EB OR ALU MVP506 SONTTP250W A25NB ST ALU MVP506 HPITP400W A25NB ST ALU MVP506 HPITP400W A25WB ST ALU MVP506 CDMTMW210W/942 EB A ALU MVP506 CDMTMW315W/942 EB A ALU Barva MVP506 SONTTP150W K A GR ST GR MVP506 SONTTP250W K A GR ST GR MVP506 SONTTP400W K A GR ST GR MVP506 HPITP250W K A GR ST GR MVP506 HPITP400W K A GR ST GR MVP506 CDOTT150W K A GR ST GR MVP506 CDMT150W/942 OR GR ST GR MVP506 SONTTP250W K II A GR SS GR MVP506 SONTTP400W K II A GR SS GR MVP506 HPITP250W K II A GR SS GR MVP506 HPITP400W K II A GR SS GR MVP506 SONTTP150W II A GR SS GR MVP506 CDOTT250W OR GR ST GR MVP506 SONTTP150W OR GR ST GR MVP506 SONTTP250W OR GR ST GR MVP506 CPOTW140W K EB OC GR MVP506 CPOTW140W K EB OC GR GR MVP506 SONTTP600W K A GR ST GR MVP506 CDMTMW210W/930 EB A GR GR MVP506 CDMTMW315W/930 EB A GR GR MVP506 CDMTMW210W/930 EB OR GR GR MVP506 CDMTMW315W/930 EB OR GR GR MVP506 CDMTMW210W/942 EB A GR GR MVP506 CDMTMW315W/942 EB A GR GR MVP506 CDMTMW315W/942 EB OR GR GR 5

6 2017 Philips Lighting Holding B.V. Všechna práva vyhrazena. Změna specifikací bez upozornění. Ochranné známky jsou vlastnictvím Philips Lighting Holding B.V. nebo jejich příslušných majitelů , Březen 23
