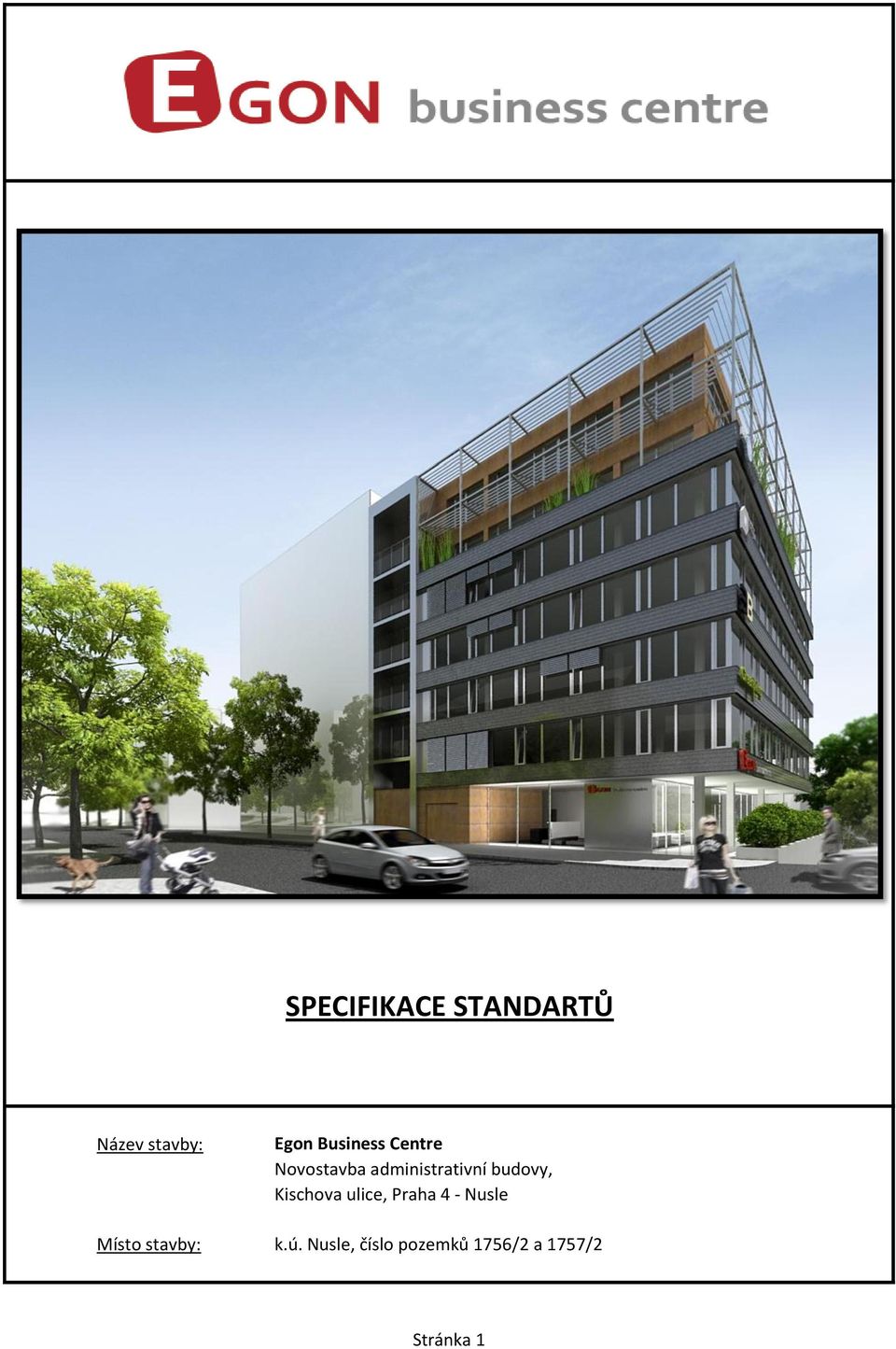

1 SPECIFIKACE STANDARTŮ Název stavby: Egon Business Centre Novostavba administrativní budovy, Kischova ulice, Praha 4 - Nusle Místo stavby: k.ú. Nusle, číslo pozemků 1756/2 a 1757/2 Stránka 1

2 Obsah 1.) Konstrukční systém 2.) Hydroizolace 3.) Nenosné zdivo a příčky 4.) Fasáda 5.) Výplně otvorů 6.) Interiérové podhledy, stropy a svítidla 7.) Podlahy a podlahové krytiny 8.) Obklady, materiály stěn a sloupů 9.) Zařizovací předměty WC 10.) Kuchyňky 11.) Systém topení a chlazení 12.) Výtahy 13.) Zábradlí 14.) Silnoproud 15.) Slaboproud Stránka 2

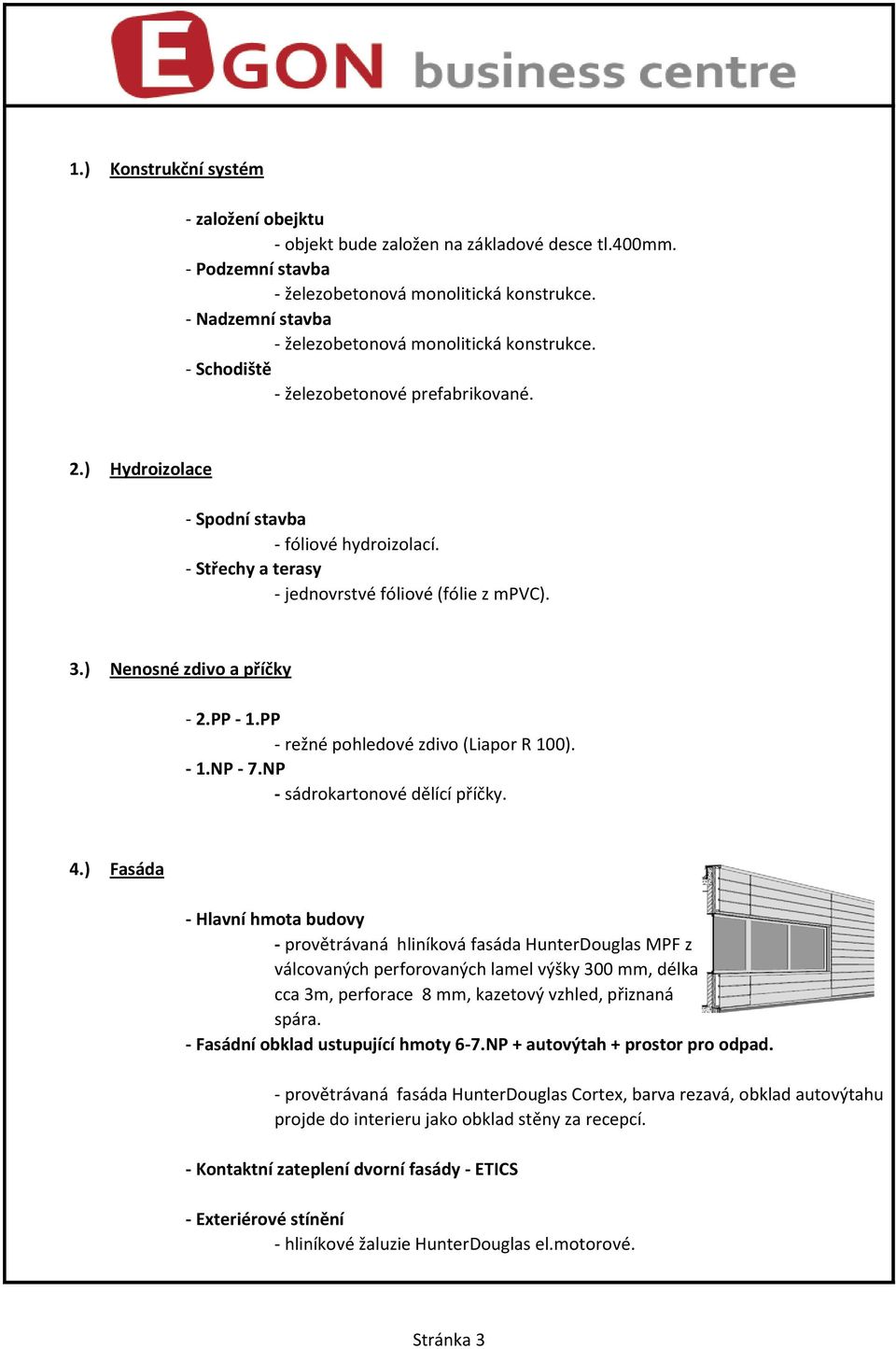

3 1.) Konstrukční systém - založení obejktu - objekt bude založen na základové desce tl.400mm. - Podzemní stavba - železobetonová monolitická konstrukce. - Nadzemní stavba - železobetonová monolitická konstrukce. - Schodiště - železobetonové prefabrikované. 2.) Hydroizolace - Spodní stavba - fóliové hydroizolací. - Střechy a terasy - jednovrstvé fóliové (fólie z mpvc). 3.) Nenosné zdivo a příčky - 2.PP - 1.PP - režné pohledové zdivo (Liapor R 100). - 1.NP - 7.NP - sádrokartonové dělící příčky. 4.) Fasáda - Hlavní hmota budovy - provětrávaná hliníková fasáda HunterDouglas MPF z válcovaných perforovaných lamel výšky 300 mm, délka cca 3m, perforace 8 mm, kazetový vzhled, přiznaná spára. - Fasádní obklad ustupující hmoty 6-7.NP + autovýtah + prostor pro odpad. - provětrávaná fasáda HunterDouglas Cortex, barva rezavá, obklad autovýtahu projde do interieru jako obklad stěny za recepcí. - Kontaktní zateplení dvorní fasády - ETICS - Exteriérové stínění - hliníkové žaluzie HunterDouglas el.motorové. Stránka 3

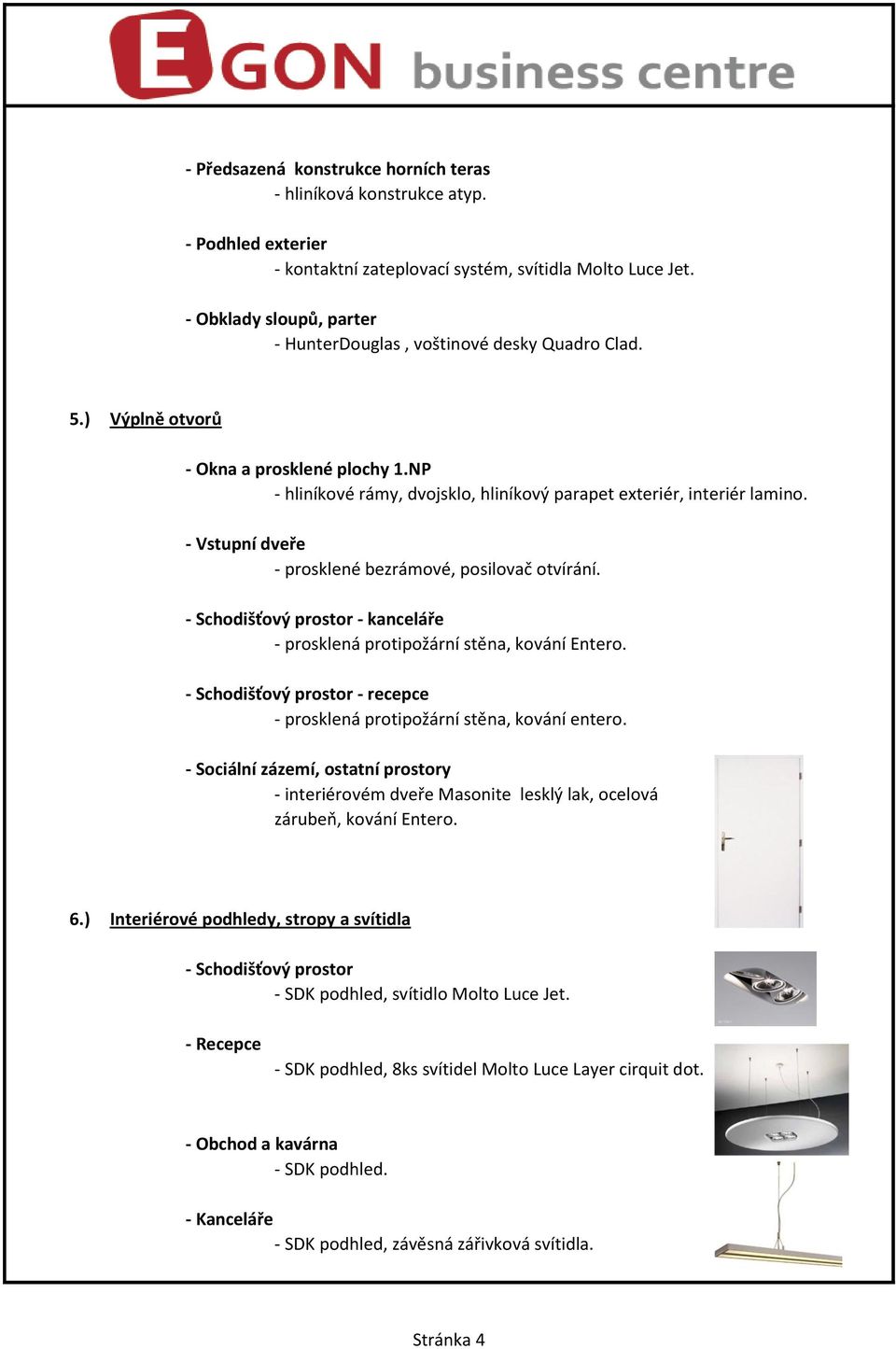

4 - Předsazená konstrukce horních teras - hliníková konstrukce atyp. - Podhled exterier - kontaktní zateplovací systém, svítidla Molto Luce Jet. - Obklady sloupů, parter - HunterDouglas, voštinové desky Quadro Clad. 5.) Výplně otvorů - Okna a prosklené plochy 1.NP - hliníkové rámy, dvojsklo, hliníkový parapet exteriér, interiér lamino. - Vstupní dveře - prosklené bezrámové, posilovač otvírání. - Schodišťový prostor - kanceláře - prosklená protipožární stěna, kování Entero. - Schodišťový prostor - recepce - prosklená protipožární stěna, kování entero. - Sociální zázemí, ostatní prostory - interiérovém dveře Masonite lesklý lak, ocelová zárubeň, kování Entero. 6.) Interiérové podhledy, stropy a svítidla - Schodišťový prostor - SDK podhled, svítidlo Molto Luce Jet. - Recepce - SDK podhled, 8ks svítidel Molto Luce Layer cirquit dot. - Obchod a kavárna - SDK podhled. - Kanceláře - SDK podhled, závěsná zářivková svítidla. Stránka 4

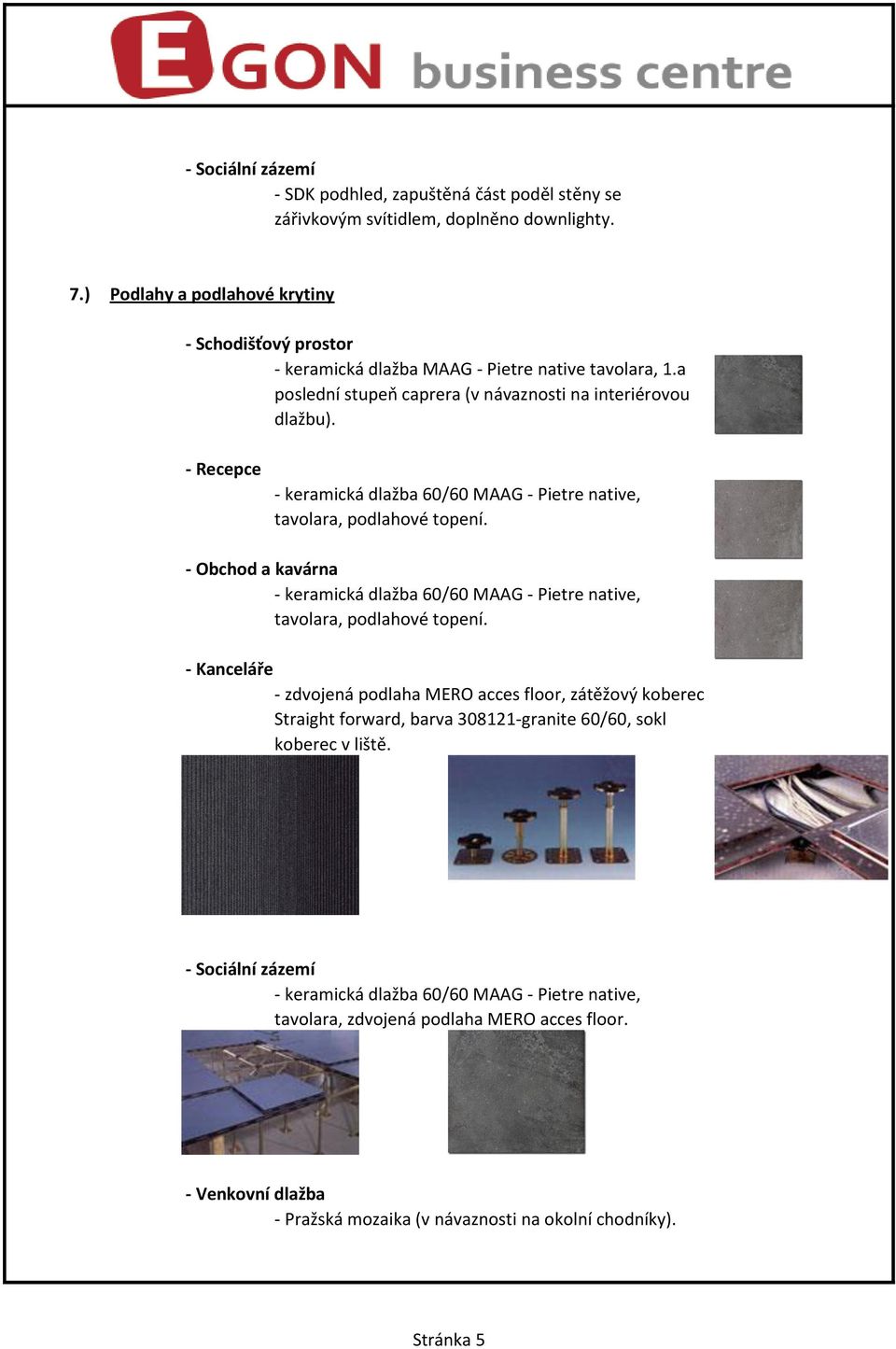

5 - Sociální zázemí - SDK podhled, zapuštěná část poděl stěny se zářivkovým svítidlem, doplněno downlighty. 7.) Podlahy a podlahové krytiny - Schodišťový prostor - keramická dlažba MAAG - Pietre native tavolara, 1.a poslední stupeň caprera (v návaznosti na interiérovou dlažbu). - Recepce - keramická dlažba 60/60 MAAG - Pietre native, tavolara, podlahové topení. - Obchod a kavárna - keramická dlažba 60/60 MAAG - Pietre native, tavolara, podlahové topení. - Kanceláře - zdvojená podlaha MERO acces floor, zátěžový koberec Straight forward, barva granite 60/60, sokl koberec v liště. - Sociální zázemí - keramická dlažba 60/60 MAAG - Pietre native, tavolara, zdvojená podlaha MERO acces floor. - Venkovní dlažba - Pražská mozaika (v návaznosti na okolní chodníky). Stránka 5

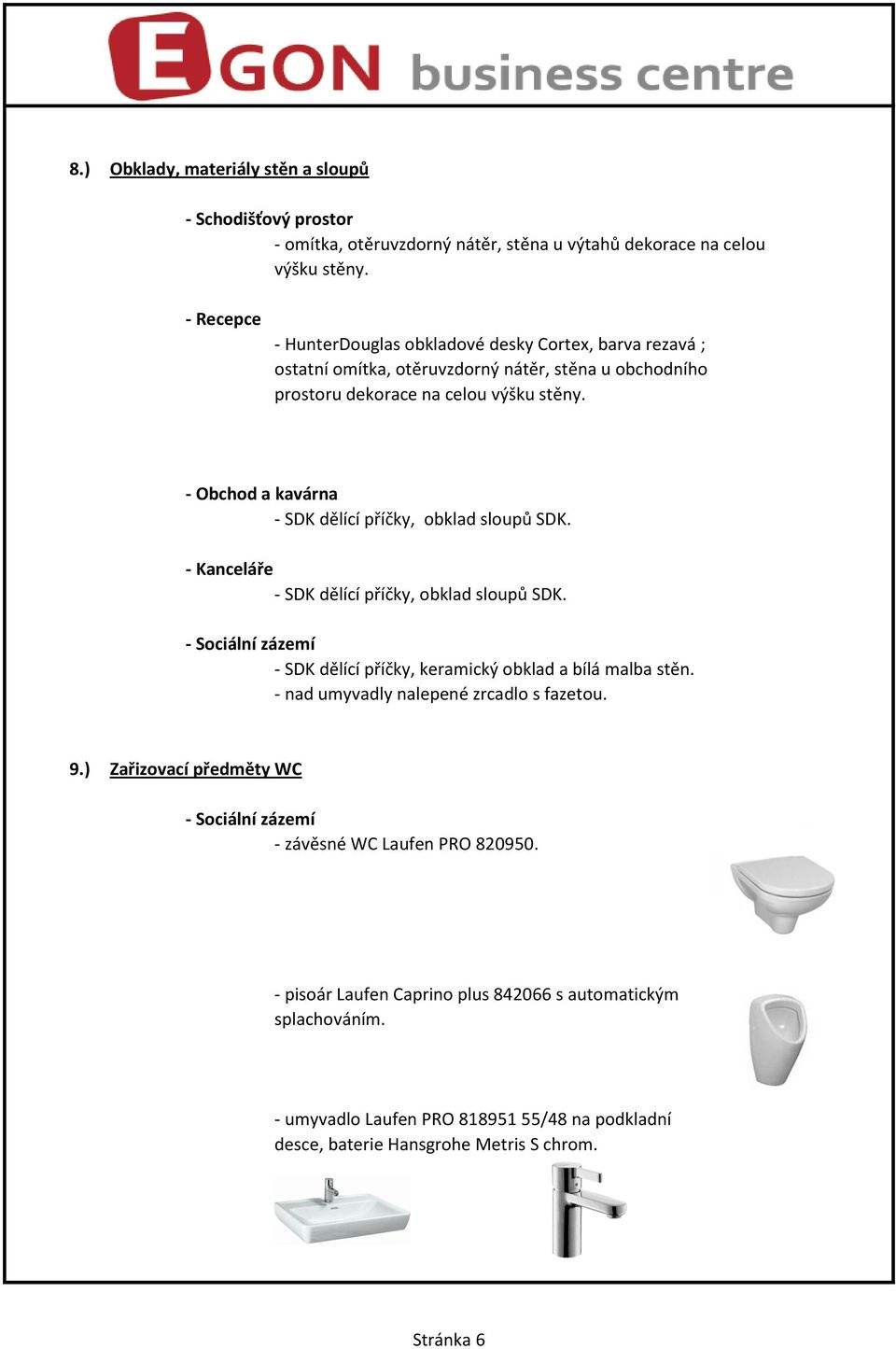

6 8.) Obklady, materiály stěn a sloupů - Schodišťový prostor - omítka, otěruvzdorný nátěr, stěna u výtahů dekorace na celou výšku stěny. - Recepce - HunterDouglas obkladové desky Cortex, barva rezavá ; ostatní omítka, otěruvzdorný nátěr, stěna u obchodního prostoru dekorace na celou výšku stěny. - Obchod a kavárna - SDK dělící příčky, obklad sloupů SDK. - Kanceláře - SDK dělící příčky, obklad sloupů SDK. - Sociální zázemí - SDK dělící příčky, keramický obklad a bílá malba stěn. - nad umyvadly nalepené zrcadlo s fazetou. 9.) Zařizovací předměty WC - Sociální zázemí - závěsné WC Laufen PRO pisoár Laufen Caprino plus s automatickým splachováním. - umyvadlo Laufen PRO /48 na podkladní desce, baterie Hansgrohe Metris S chrom. Stránka 6

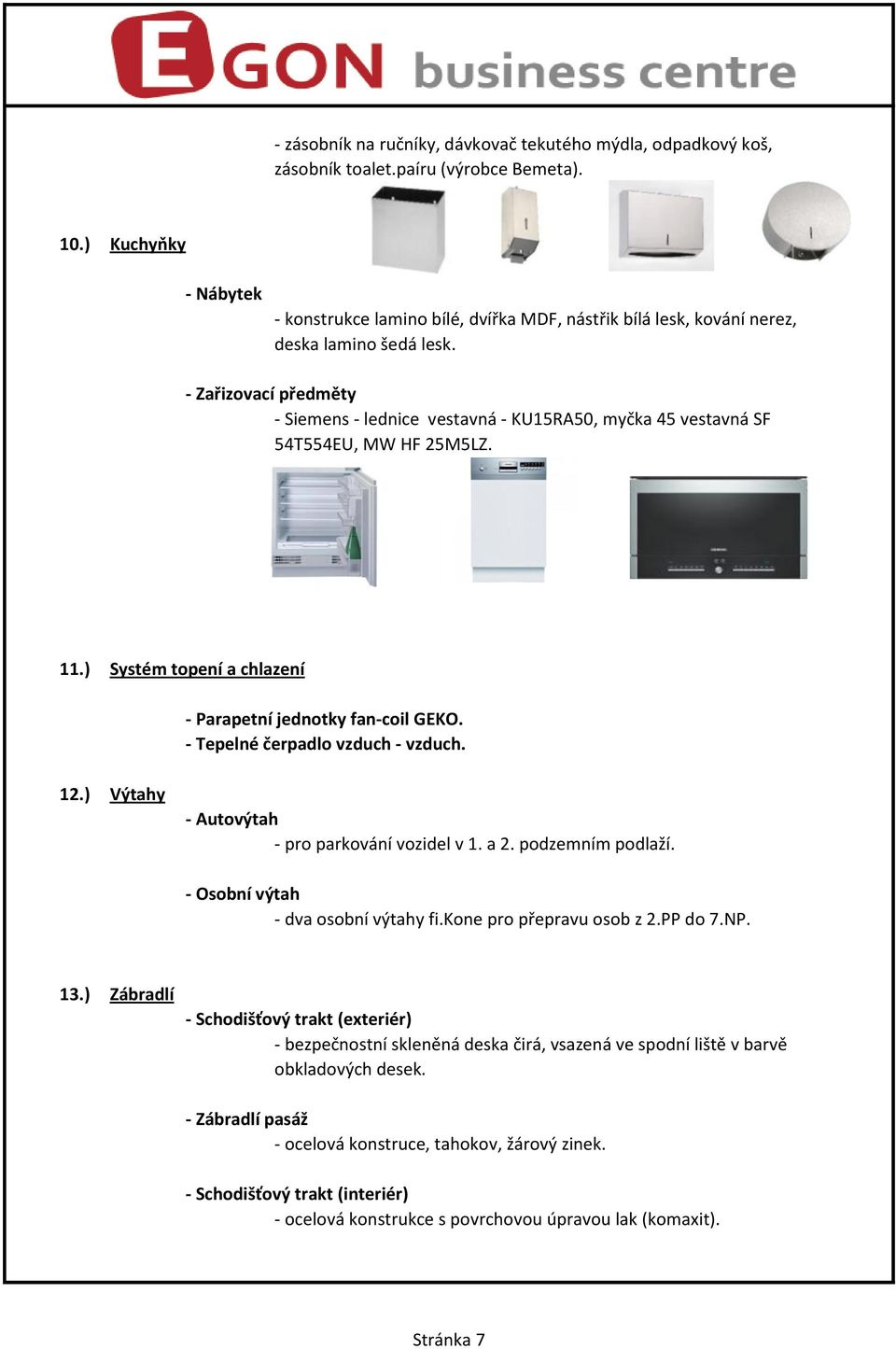

7 - zásobník na ručníky, dávkovač tekutého mýdla, odpadkový koš, zásobník toalet.paíru (výrobce Bemeta). 10.) Kuchyňky - Nábytek - konstrukce lamino bílé, dvířka MDF, nástřik bílá lesk, kování nerez, deska lamino šedá lesk. - Zařizovací předměty - Siemens - lednice vestavná - KU15RA50, myčka 45 vestavná SF 54T554EU, MW HF 25M5LZ. 11.) Systém topení a chlazení - Parapetní jednotky fan-coil GEKO. - Tepelné čerpadlo vzduch - vzduch. 12.) Výtahy - Autovýtah - pro parkování vozidel v 1. a 2. podzemním podlaží. - Osobní výtah - dva osobní výtahy fi.kone pro přepravu osob z 2.PP do 7.NP. 13.) Zábradlí - Schodišťový trakt (exteriér) - bezpečnostní skleněná deska čirá, vsazená ve spodní liště v barvě obkladových desek. - Zábradlí pasáž - ocelová konstruce, tahokov, žárový zinek. - Schodišťový trakt (interiér) - ocelová konstrukce s povrchovou úpravou lak (komaxit). Stránka 7

8 14.) Silnoproud - Napojení objektu je zajištěno z přípojkové skříně osazené na objektu. Odtud je veden napájecí kabel do elektroměrového rozvaděče umístěného v přízemí objektu. V elektroměrovém rozvaděči bude osazen samostatný elektroměr pro každé patro. Současně zde budou osazeny elektroměry samostatné měření spotřeby el. energie tepelných čerpadel. Je osazeno vždy samostatné tepelné čerpadlo pro každé patro. Samostatné měření spotřeby el. energie tepelných čerpadel umožní využít zvýhodněné cenové tarify el.energie. - Z elektroměrového rozvaděče jsou vedeny samostatné přívody el.energie do patrových rozvaděčů osazených mimo veřejný prostor. Z tohoto rozvaděče bude provedeno napájení veškerých el.zařízení v prostoru patra, předpokládá se 30 pracovních míst na každé patro. Rozvody pro napájení pracovních míst a jejich osvětlení dořeší vlastník patra dle svého vlastního prostorového řešení. - Odběry vlastní spotřeby objektu budou měřeny samostatně. - Pro zajištění záložního napájení požárního větrání bude v suterénu osazen zdroj UPS. 15.) Slaboproud - Společné prostory (garáže a přízemí) budou zabezpečeny systémem EZS. V těchto prostorách budou osazena PIR čidla. - Přístup do objektu a do jednotlivých pater bude zajištěn pomocí kartového systému EKV. Programování karet bude zajištěno na recepci. - Pomocí systému CCTV budou sledovány vybrané prostory veřejné části objektu, v garážích a v 1.NP. Na každém patrovém lobby bude provedena příprava pro osazení kamery. Monitory budou osazeny na recepci. - V objektu bude osazen systém elektrické požární signalizace (EPS), který zajistí včasnou detekci případného požáru. Signalizační tablo bude osazeno na recepci objektu. - Pro zajištění telefonního rozvodu bude v suterénu budovy osazena pobočková telefonní ústředna, na každé patro bude metalickým kabelem přivedeno 50 telefonních linek ukončených v patrovém datovém rozvaděči. Do objektu by mělo být přivedeno cca 60 linek. - Na každém patře bude ukončen optický kabel pro přenos dat. Kabel je veden z hlavního datového rozvaděče umístěného v suterénu, vybavení tohoto rozvaděče a vnější přípojka pro něj bude řešena vybraným providerem. Rozvod datové sítě v prostoru patra vybuduje majitel patra a to včetně dodávky aktivních prvků. Stránka 8
