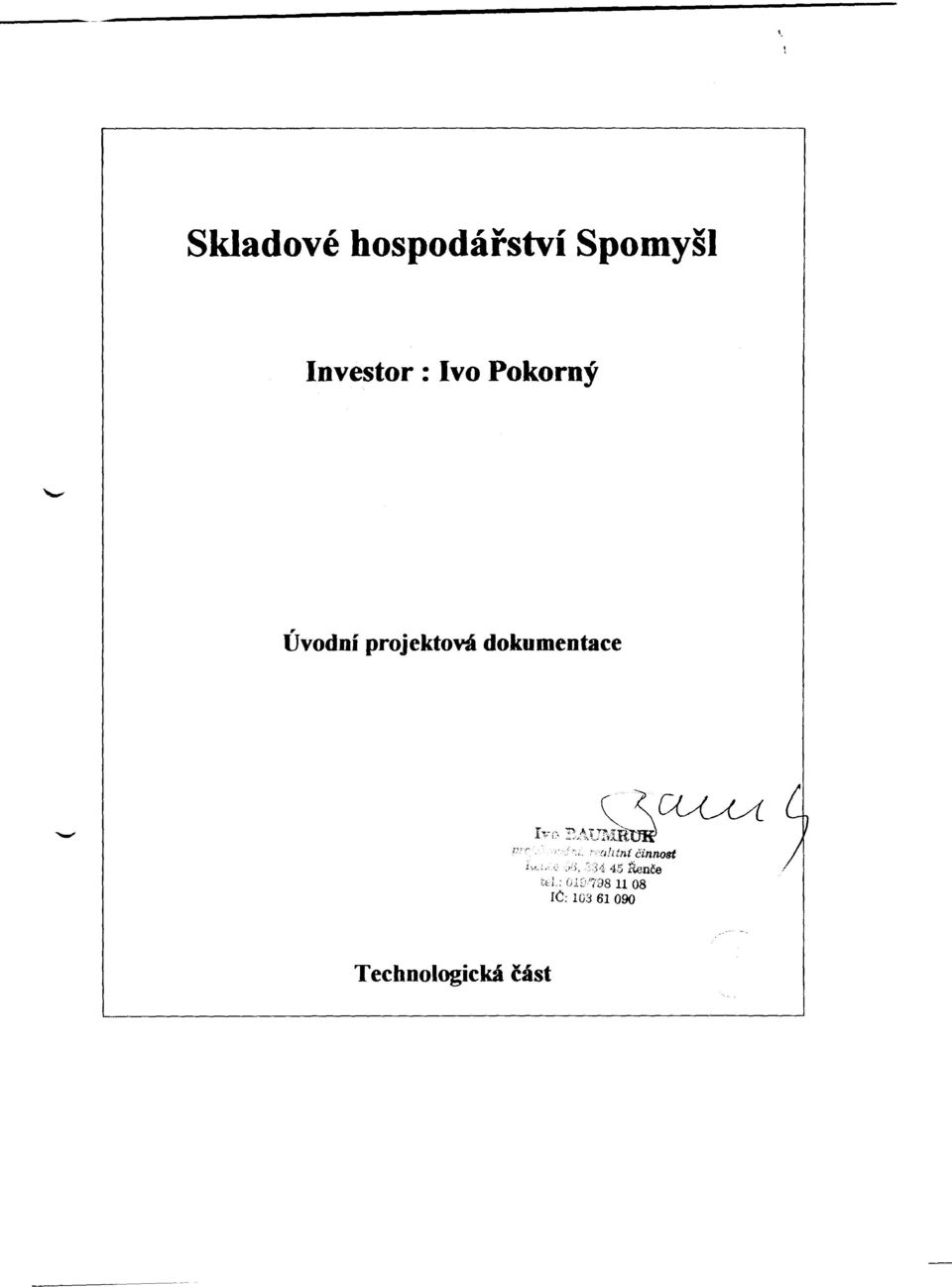

1 \, Skladové hospodárství SpomyšI Investor: Ivo Pokorný Úvodní projektová dokumentace l,?r!iohtn( cin/unlt ':;' 45 Renoo tfl OJ.C! JC: "',f."; -"i, Technologická cást

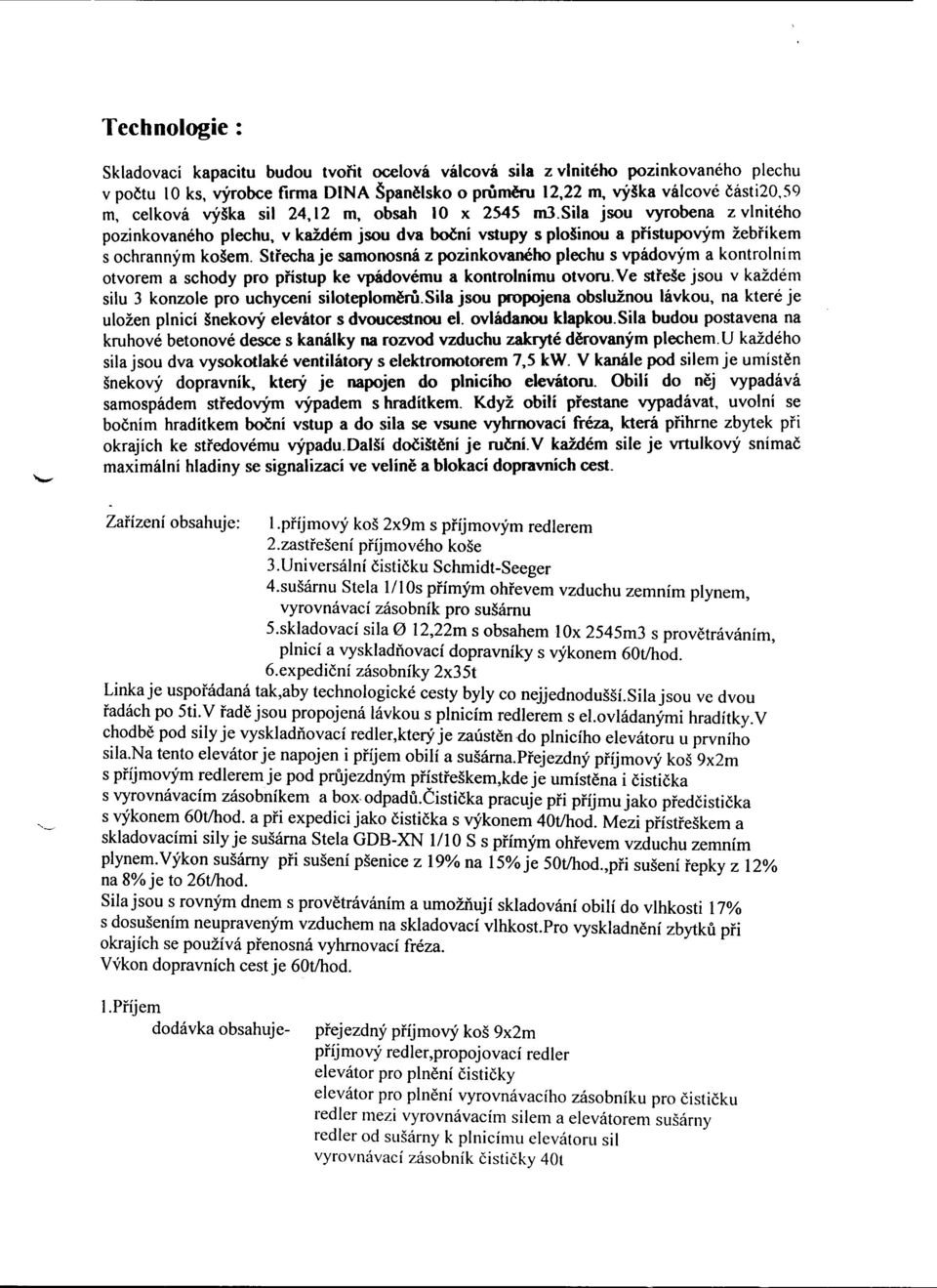

2 Technologie: Skladovací kapacitu budou tvorit ocelová válcová sila z vlnitého pozinkovaného plechu v poctu 0 ks, výrobce firma DINA Španelsko o plumeru 2,22 m, výška válcové cásti20,59 m, celková výška sil 24,2 m, obsah to x 2545 mj.sila jsou vyrobena z vlnitého pozinkovaného plechu, v každém jsou dva bocní vstupy s plošinou a prístupovým žebríkem s ochranným košem. Strecha je samonosná z pozinkovaného plechu s vpádovým a kontrolním otvorem a schody pro prístup ke vpádovému a kontrolnímu otvoru. Ve streše jsou v každém silu 3 konzole pro uchycení siloteplomelu.sila jsou propojena obslužnou lávkou, na které je uložen plnicí šnekový elevátor s dvoucestnou el. ovládanou klapkou.sila budou postavena na kruhové betonové desce s kanálky na rozvod vzduchu zakryté derovaným plechem. U každého sila jsou dva vysokotlaké ventilátory s elektromotorem 7,5 kw. V kanále pod silem je umísten šnekový dopravník, který je napojen do plnicího elevátoru. Obilí do nej vypadává samospádem stredovým výpadem s hradítkem. Když obilí prestane vypadávat, uvolní se bocní m hradítkem bocní vstup a do sila se vsune vyhmovací fréza., která prihrne zbytek pri okrajích ke stredovému výpadu. Další docištení je rucní. V každém sile je vrtulkový snímac maximální hladiny se signalizací ve velíne a blokací dopravních cest. Zarízení obsahuje: I.príjmový koš 2x9m s príjmovým redlerem 2.zastrešení príjmového koše 3.Universální cisticku Schmidt-Seeger 4.sušárnu Stela III Os prímým ohrevem vzduchu zemním plynem, vyrovnávací zásobník pro sušárnu 5.skladovací sila 0 2,22m s obsahem 0x 2545m3 s provetráváním, plnicí a vyskladnovací dopravníky s výkonem 60t/hod. 6.expedicní zásobníky 2x35t Linka je usporádaná tak,aby technologické cesty byly co nejjednodušší.silajsou ve dvou radách po 5ti.V rade jsou propojená lávkou s plnicím redlerem s ei.ovládanými hradítky.v chodbe pod sily je vyskladnovací redler,který je zaústendo plnicího elevátoru u prvního sila.na tento elevátor je napojen i príjem obilí a sušárna.prejezdný príjmový koš 9x2m s príjmovým redlerem je pod prujezdným prístreškem,kde je umístena i cisticka s vyrovnávacím zásobníkem a box- odpadu. Cisticka pracuje pri príjmu jako predcisticka s výkonem 60t/hod. a pri expedici jako cisticka s výkonem 40t/hod. Mezi prístreškem a skladovacími sily je sušárna Stela GDB-XN /0 S s prímým ohrevem vzduchu zemním plynem. Výkon sušárny pri sušení pšenice z 9% na 5%je 50t/hod.,pri sušení repky z 2% na 8% je to 26t/hod. Sila jsou s rovným dnem s provetráváním a umožnují skladování obilí do vlhkosti 7% s dosušením neupraveným vzduchem na skladovací vlhkost.pro vyskladnení zbytku pri okr<tiíchse používá prenosná vyhrnovací fréza. Výkon dopravních cest je 60t/hod. I.Príjem dodávka obsahuje- prejezdný príjmový koš 9x2m príjmový redler,propojovací redler elevátor pro plnení cisticky elevátor pro plnení vyrovnávacího zásobníku pro cisticku redler mezi vyrovnávacím silem a elevátorem sušárny redler od sušárny k plnicímu elevátoru sil vyrovnávací zásobník cisticky 40t

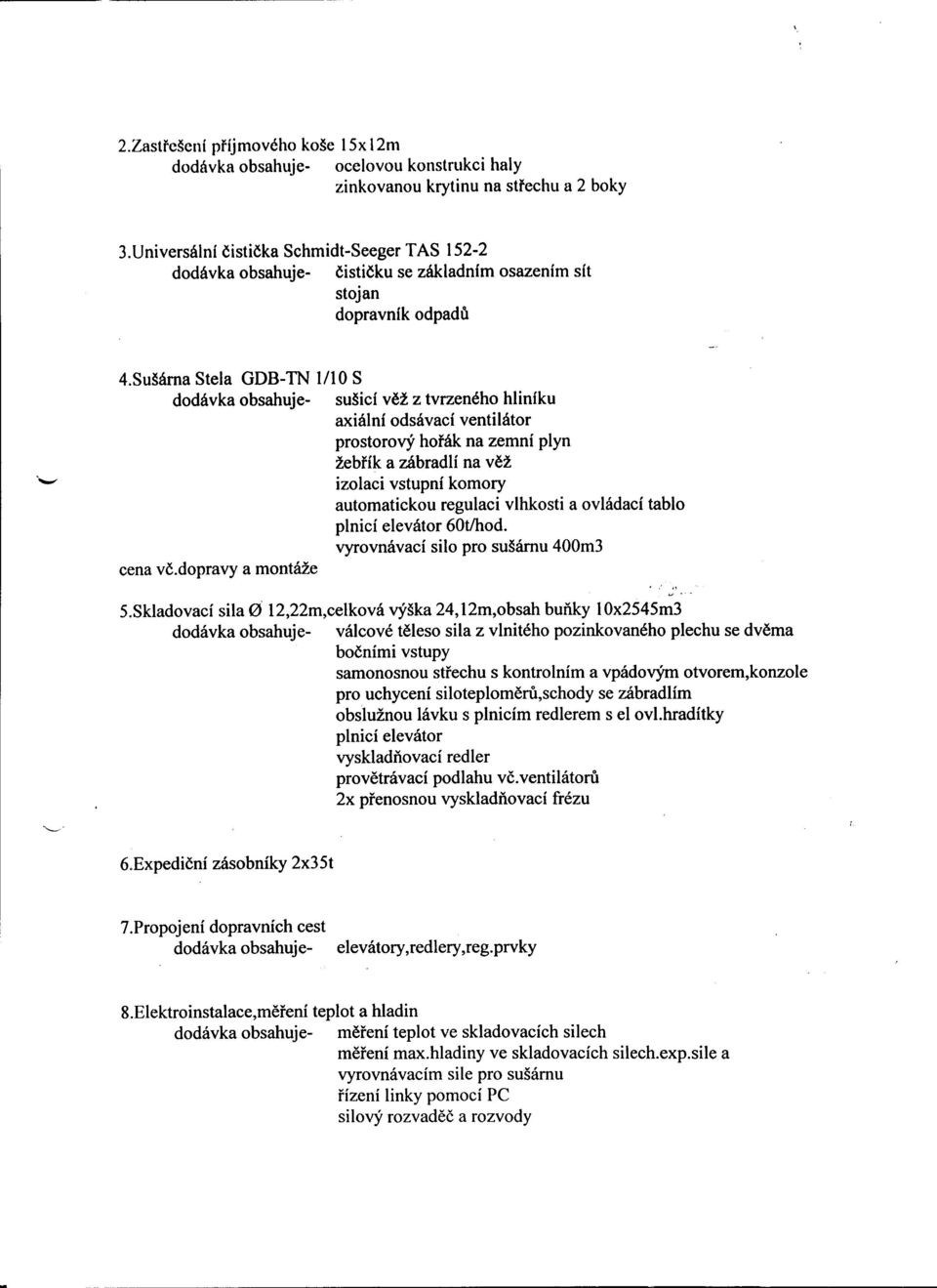

3 2.Zastrcšcnl prljmového koše 5xl2m dodávka obsahuje- ocelovou konstrukci haly zinkovanou krytinu na strechu a 2 boky 3.Universálnl cisticka Schmidt-Seeger TAS 52-2 dodávka obsahuje- cisticku se základním osazením slt stojan dopravnlk odpadu '- 4.Sušárna Stela GDB-TN /0 S dodávka obsahuje- sušicí vež z tvrzeného hliníku axiální odsávací ventilátor prostorový horák na zemní plyn žebrík a zábradlí na vež izolaci vstupní komory automatickou regulaci vlhkosti a ovládací tablo plnicí elevátor 60t/hod. vyrovnávací silo pro sušárnu 400m3 cena vc.dopravy a montáže 5.Skladovací sila (:) 2,22m,celková výška 24, 2m,obsah bunky lox2545m3 dodávka obsahuje- válcové teleso sila z vlnitého pozinkovaného plechu se dvema bocními vstupy samonosnou strechu s kontrolním a vpádovým otvorem,konzole pro uchycení siloteplomeru,schody se zábradlím obslužnou lávku s plnicím redlerem s el ovl.hradítky plnicí elevátor vyskladnovací redler provetrávací podlahu vc.ventilátoru 2x prenosnou vyskladnovací frézu v ' 6.Expedicní zásobníky 2x35t 7.Propojení dopravních cest dodávka obsahuje- elevátory,redlery,reg.prvky 8.Elektroinstalace,merení teplot a hladin dodávka obsahuje- merení teplot ve skladovacích silech merení max.hladiny ve skladovacích silech.exp.sile a vyrovnávacím sile pro sušárnu rízení linky pomocí PC silový rozvadec a rozvody

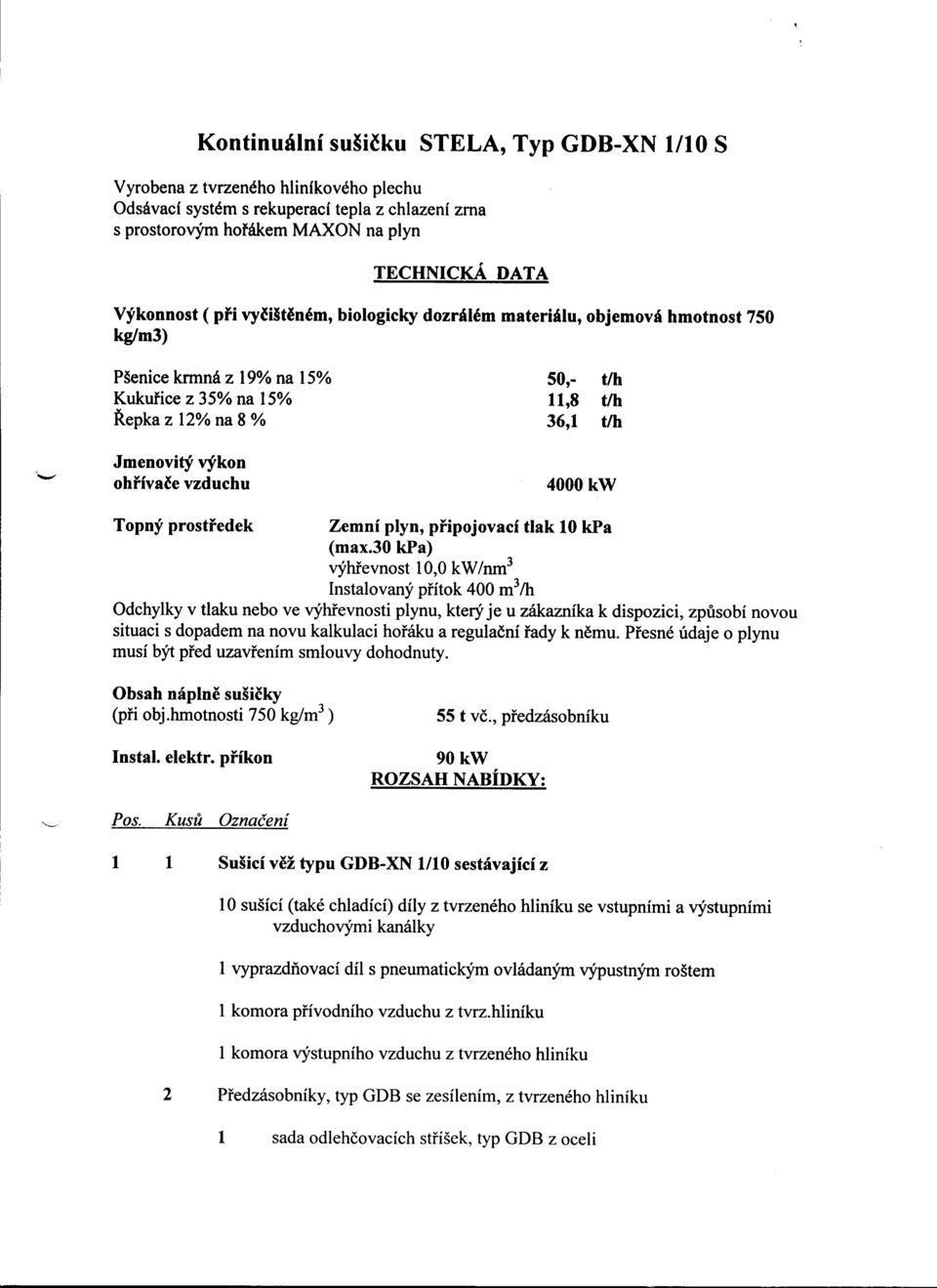

4 Kontinuální sušicku STELA, Typ GDB-XN lilo S Vyrobena z tvrzeného hliníkového plechu Odsávací systém s rekuperací tepla z chlazení zrna s prostorovým horákem MAXON na plyn TECHNiCKÁ DATA Výkonnost ( pri vycišteném, biologicky dozrálém materiálu, objemová hmotnost 750 kg/m3) '- Pšenice krmná z 9% na 5% Kukurice z 35% na 5% Repka z 2% na 8 % Jmenovitý výkon ohrívace vzduchu 50,- tlb,8 tlb 36, tlb 4000 kw Topný prostredek Zemní plyn, pripojovací tlak 0 kpa (max.30 kpa) výhrevnost 0,0 kw/nm3 Instalovaný prítok 400 m3/h Odchylky v tlaku nebo ve výhrevnosti plynu, který je u zákazníka k dispozici, zpusobí novou situaci s dopadem na novu kalkulaci horáku a regulacní rady k nemu. Presné údaje o plynu musí být pred uzavrením smlouvy dohodnuty. Obsah náplne sušicky (pri obj.hmotnosti 750 kg/m3 ) InstaI. elektr. príkon 55 t vc., predzásobníku 90 kw ROZSAH NABÍDKY: Pas. Kusu Oznacení Sušicí vež typu GDB-XN /0 sestávající z 0 sušící (také chladící) díly z tvrzeného hliníku se vstupními a výstupními vzduchovými kanálky vyprazdnovací díl s pneumatickým ovládaným výpustným roštem komora prívodního vzduchu z tvrz. hliníku komora výstupního vzduchu z tvrzeného hliníku 2 Predzásobníky, typ GDB se zesílením, z tvrzeného hliníku sada odlehcovacích stríšek, typ GDB z oceli

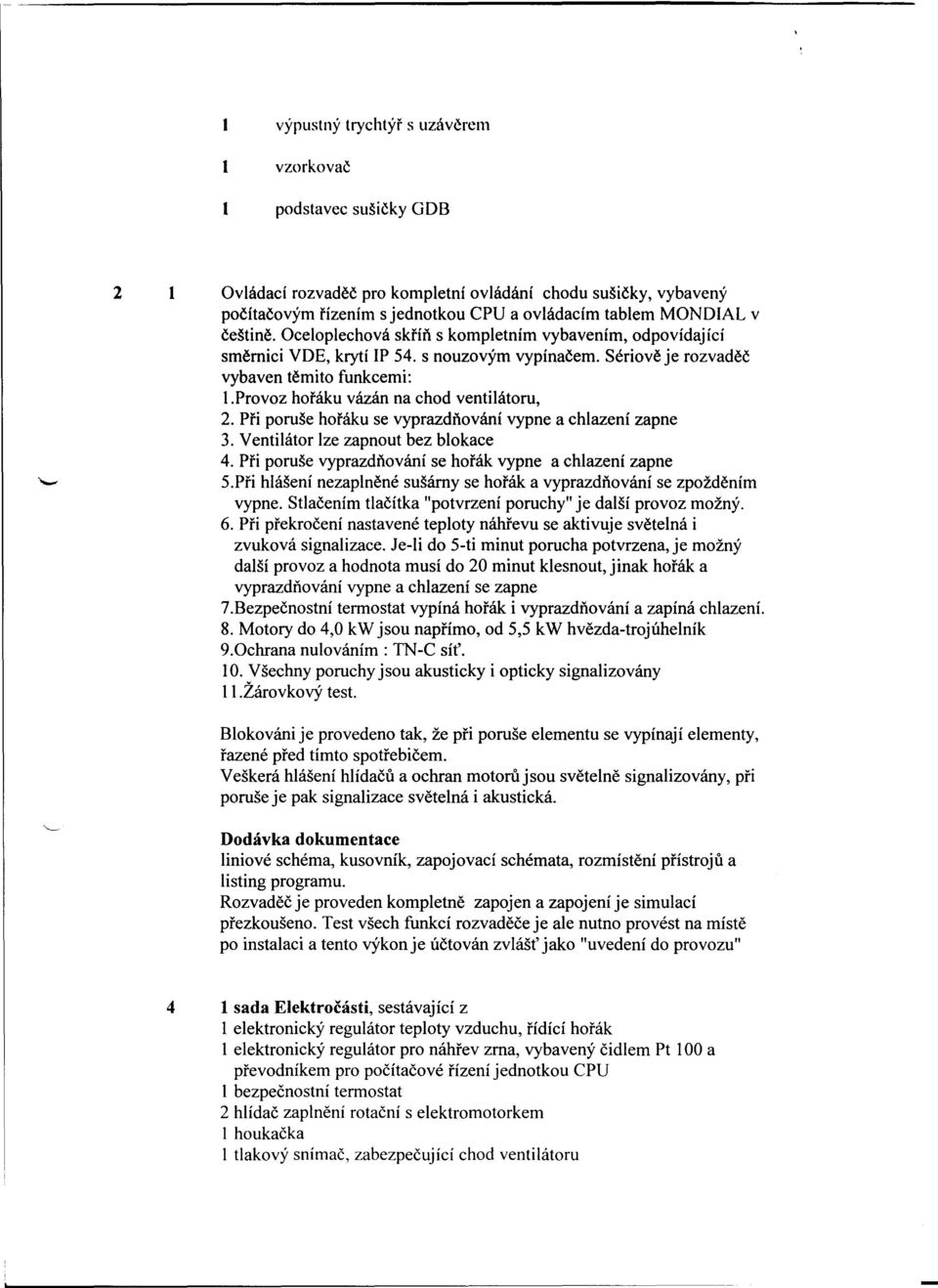

5 výpustný trychtýr s uzáverem vzorkovac podstavec sušicky ODB 2 Ovládací rozvadec pro kompletní ovládání chodu sušicky, vybavený pocítacovým rízením s jednotkou CPU a ovládacím tablem MONDIAL v ceštine. Oceloplechová skrín s kompletním vybavením, odpovídaj ící smernici VDE, krytí IP 54. s nouzovým vypínacem. Sériove je rozvadec vybaven temito funkcemi: I.Provoz horáku vázán na chod ventilátoru, 2. Pri poruše horáku se vyprazdnování vypne a chlazení zapne 3. Ventilátor lze zapnout bez blokace 4. Pri poruše vyprazdnování se horák vypne a chlazení zapne 5.Pri hlášení nezaplnené sušárny se horák a vyprazdnování se zpoždením vypne. Stlacením tlacítka "potvrzení poruchy" je další provoz možný. 6. Pri prekrocení nastavené teploty náhrevu se aktivuje svetelná i zvuková signalizace. Je-li do S-ti minut porucha potvrzena, je možný další provoz a hodnota musí do 20 minut klesnout, jinak horák a vyprazdnování vypne a chlazení se zapne 7.Bezpecnostní termostat vypíná horák i vyprazdnování a zapíná chlazení. 8. Motory do 4,0 kw jsou naprímo, od 5,5 kw hvezda-trojúhelník 9.0chrana nulováním: TN-C sít. 0. Všechny poruchy jsou akusticky i opticky signalizovány II.Žárovkový test. Blokováni je provedeno tak, že pri poruše elementu se vypínají elementy, razené pred tímto spotrebicem. Veškerá hlášení hlídacu a ochran motoru jsou svetelne signalizovány, pri poruše je pak signalizace svetelná i akustická. Dodávka dokumentace liniové schéma, kusovník, zapojovací schémata, rozmístení prístroju a listing programu. Rozvadec je proveden kompletne zapojen a zapojení je simulací prezkoušeno. Test všech funkcí rozvadece je ale nutno provést na míste po instalaci a tento výkon je úctován zvlášt jako "uvedení do provozu" 4 sada Elektrocásti, sestávající z I elektronický regulátor teploty vzduchu, rídící horák I elektronický regulátor pro náhrev zrna, vybavený cidlem Pt 00 a prevodníkem pro pocítacové rízení jednotkou CPU I bezpecnostní termostat 2 hlídac zaplnení rotacní s elektromotorkem houkacka tlakový snímac, zabezpecující chod ventilátoru

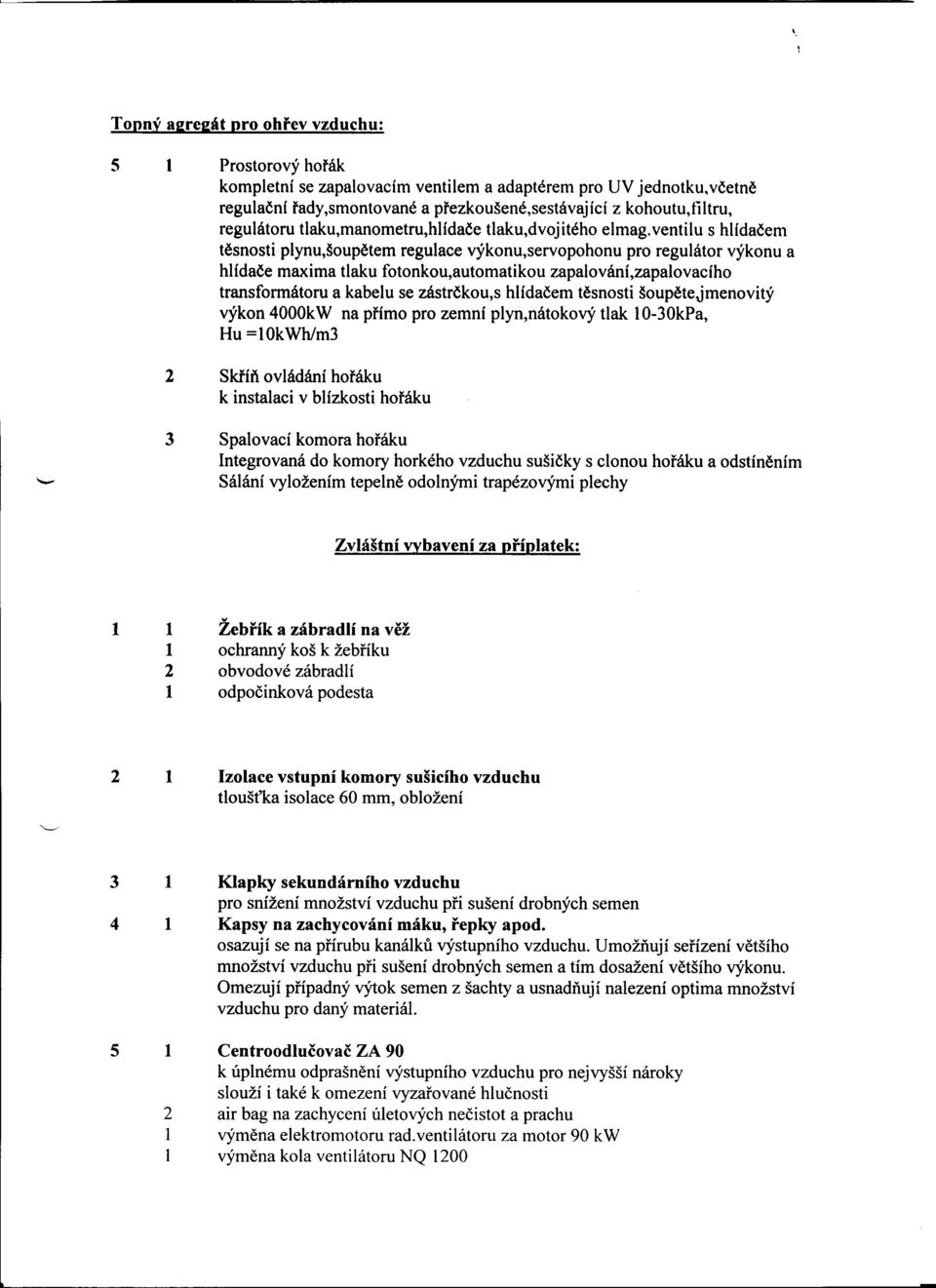

6 Topný ae:ree:át pro ohrev vzduchu: 5 Prostorový horák kompletní se zapalovacím ventilem a adaptérem pro UV jednotku, vcetne regulacní rady,smontované a prezkoušené,sestávající z kohoutu,mtru, regulátoru tlaku,manometru,hlídace tlaku,dvojitého elmag.ventilu s hlídacem tesnosti plynu,šoupetem regulace výkonu,servopohonu pro regulátor výkonu a hlídace maxima tlaku fotonkou,automatikou zapalování,zapalovacího transformátoru a kabelu se zástrckou,s hlídacem tesnosti šoupetejmenovitý výkon 4000kW na prímo pro zemní plyn,nátokový tlak 0-30kPa, Hu =0kWh/m3 2 Skrín ovládání horáku k instalaci v blízkosti horáku 3 Spalovací komora horáku Integrovaná do komory horkého vzduchu sušicky s clonou horáku a odstínením Sálání vyložením tepelne odolnými trapézovými plechy Zvláštní vybavení za príplatek: 2 Žebrík a zábradlí na vež ochranný koš k žebríku obvodové zábradlí odpocinková pode sta 2 Izolace vstupní komory sušicího vzduchu tlouštka isolace 60 mm, obložení Klapky sekundárního vzduchu pro snížení množství vzduchu pri sušení drobných semen Kapsy na zachycování máku, repky apod. osazují se na prírubu kanálku výstupního vzduchu. Umožnují serízení vetšího množství vzduchu pri sušení drobných semen a tím dosažení vetšího výkonu. Omezují prípadný výtok semen z šachty a usnadnují nalezení optima množství vzduchu pro daný materiál. Centroodlucovac ZA 90 k úplnému odprašnení výstupního vzduchu pro nejvyšší nároky slouží i také k omezení vyzarované hlucnosti air bag na zachycení úletových necistot a prachu výmena elektromotoru rad.ventilátoru za motor 90 kw výmena kola ventilátoru NQ 200

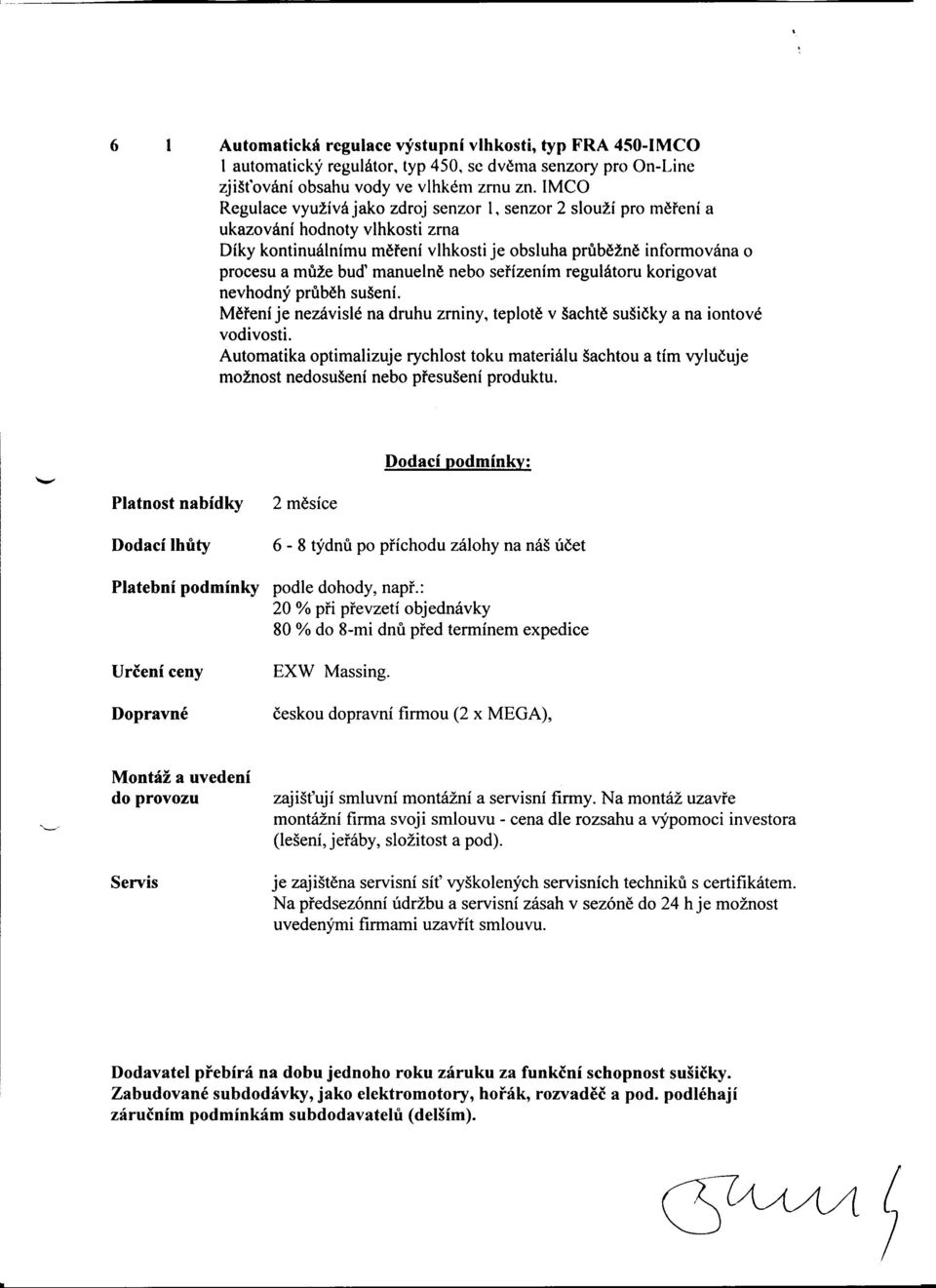

7 6 Automatická regulace výstupní vlhkosti, typ FRA 450-IMCO I automatický regulátor, typ 450, se dvema senzory pro On-Line zjištování obsahu vody ve vlhkém zrnu zn. IMCO Regulace využívá jako zdroj senzor I, senzor 2 slouží pro merení a ukazování hodnoty vlhkosti zrna Díky kontinuálnímu merení vlhkosti je obsluha prubežne informována o procesu a muže bud manuelne nebo serízením regulátoru korigovat nevhodný prubeh sušení. Merení je nezávislé na druhu zrniny, teplote v šachte sušicky a na iontové vodivosti. Automatika optimalizuje rychlost toku materiálu šachtou a tím vylucuje možnost nedosušení nebo presušení produktu. Dodacf podmínky: Platnost nabídky 2 mesíce Dodací lhuty 6-8 týdnu po príchodu zálohy na náš úcet Platební podmínky podle dohody, napr.: 20 % pri prevzetí objednávky 80 % do 8-mi dnu pred termínem expedice Urcení ceny EXW Massing. Dopravné ceskou dopravní firmou (2 x MEGA), Montáž a uvedení do provozu Servis zajištují smluvní montážní a servisní firmy. Na montáž uzavre montážní firma svoji smlouvu - cena dle rozsahu a výpomoci investora (lešení, jeráby, složitost a pod). je zajištena servisní sít vyškolených servisních techniku s certifikátem. Na predsezónní údržbu a servisní zásah v sezóne do 24 hje možnost uvedenými firmami uzavrít smlouvu. Dodavatel prebírá na dobu jednoho roku záruku za funkcní schopnost sušicky. Zabudované subdodávky, jako elektromotory, horák, rozvadec a pod. podléhají zárucním podmínkám subdodavatelu (delším).
