2 MISE Firma ROBUR, s.r.o. byla založena v roce 1993 a jako obchodní partner italské značky ROBUR zajišťuje především dodávky, prodej a servis výrobků Robur na českém trhu. Poskytuje obchodní a technické podklady a poradenskou činnost v oblasti vytápění, spolupracuje s montážními a projekčními firmami. Italská firma ROBUR, S.p.A již více než 50 let vyrábí a dodává na evropský trh kvalitní a moderní systémy pro vytápění a chlazení průmyslových objektů. Zakládáme si na svých výrobcích a službách nejen dnes, ale i za 10 let. Spokojený zákazník je naší prioritou. Věnujeme se neustále inovaci svých výrobků a služeb v oblasti rychlého, úsporného a ekologického vytápění průmyslových a komerčních prostor. je unikátní jedinečný patentovaný výměník tepla; speciální slitina hliníku, zajištěna stratifikace tepla speciální tvar a žebrování poskytuje větší záhřevnou plochu teplo se nekumuluje pod stropem, nárůst teploty jen 0,3 C na 1 metr výšky komfortní teplota po třiceti minutách 2 katalog produktů a služeb ROBUR

3 uspoří to, co vás stál Pořiďte vytápění levněji a nechte jej hýčkat špičkovou servisní péčí Na začátku zaplatíte pouze 50% ceníkové ceny jednotky. Při pořízení jednotky si servisní smlouvou zároveň zřídíte komfortní pětiletý servis na zakoupené agregáty. Nic neriskujete. Zakoupené jednotky lze kdykoliv vrátit. Komplexní servisní péče o jednotky je hrazena fixním měsíčním paušálem na základě faktur. Servisní péče ROBUR Komplet zahrnuje: pravidelné roční prohlídky (povinné pro plynové spotřebiče na základě zákona č. 458/2000 Sb, 62, odst. 2, písm. F a normy ČSN servisní zásahy v době pětiletého provozu včetně použitých náhradních dílů POROVNÁNÍ NÁKLADŮ NA VYTÁPĚNÍ A ÚSPOR, KTERÉ KONDENZAČNÍ TECHNOLOGIE ROBUR PŘINÁŠÍ PŘI POUHÝCH 5 LETECH PROVOZU Aplikace na příkladu: hala s tepelnou ztrátou 55 kw, instalovaný výkon 58,4 kw, zvoleny 2 kondenzační jednotky Robur G30 o výkonu 29,2 kw/ks způsob pořízení 50% ceny + servisní smlouva na 60 měsíců ÚSPORA NÁKLADY Stávající teplovodní systém Kondenzační plynové jednotky ROBUR Pořizovací náklady kondenzačních jednotek ROBUR (2 jednotky G30 o výkonu 29,2 kw/ks): ,- Kč Instalovaný výkon 74kW Instalovaný výkon 58 kw Montáž jednotek: ,- Kč ** Roční spotřeba plynu m 3 Roční spotřeba plynu 5.073m 3 Měsíční paušál za službu 1.563,- Kč*** Roční úspora plynu při využití kondenzační technologie ROBUR: Zůstatková hodnota zařízení po pěti letech: 1.877m ,-Kč ÚSPORA PLYNU PO PĚTILETÉM PROVOZU: ,- Kč Náklady na ROBUR v průběhu pětiletého provozu: ,- Kč * při ceně 14 Kč/m3, oficiální zdroj ** pouze předpoklad, není součástí dodávky Robur *** měsíční paušál zahrnuje pravidelné roční prohlídky (vyžaduje norma ČSN ), náhradní díly, práci servisního technika, dopravu, odstranění případných závad ROBUR katalog produktů a služeb 3

4 servis Prodejem teplovzdušných agregátů ROBUR pro nás péče o zákazníka nekončí Poskytujeme rychlý a profesionální záruční a pozáruční servis jednotek ROBUR vlastními zaměstnanci. Odborná servisní konzultace na bezplatné lince může vyřešit váš problém ihned. Veškeré požadavky na servis jsou okamžitě zpracovány přímo z dispečinku firmy. Servisní vozy ROBUR jsou plně vybaveny celým sortimentem náhradních dílů, neúčtujeme kilometry. Po zaslání objednávky na servis k vám přijedeme do 3 dnů, v případě expresního servisu do 24 hodin. V České republice je nainstalováno téměř 20 tisíc teplovzdušných agregátů ROBUR, toto číslo jednoznačně dokazuje kvalitu a spolehlivost našich výrobků. Prvotní uvedení do provozu: Před uvedením do provozu je potřeba zajistit: Přívod plynu Přívod elektrické energie, instalace potrubí pro sání a odtah spalin Upevnění koncovky Instalace ovládacích prvků Montáž vždy provádí montážní firma, na kterou Vám můžeme poskytnout kontakt. ZELENÁ SERVISNÍ LINKA Opravy a servis: Přijedeme a postaráme se o rychlé odstranění závady. Plně vybavené servisní vozy umožňují opravit jednotku ROBUR přímo na místě instalace. Pro objednání a informace o servisu volejte bezplatnou linku: Pravidelné servisní prohlídky: Pravidelné prohlídky se provádí jednou ročně dle zákona č. 458/2000 Sb., 62, odst. 2, písm. F a normy ČSN Plynová zařízení Zásady provozu. Servisní prohlídky zahrnují: Seřízení funkce bezpečnostních prvků Seřízení tlaku plynu, kontrolu plynotěsnosti Kontrolu přívodu elektrické energie Kontrolu funkce bezpečnostních prvků Měření účinnosti Celkovou zkoušku funkce ovladatelnosti jednotky Možnost zaškolení nových pracovníků obsluhy Obdržení protokolu o provedené prohlídce 4 katalog produktů a služeb ROBUR

5 ŘADA G Kondenzační teplovzdušné agregáty na plyn Vhodné pro průmyslové prostory, výrobní a servisní haly ŘADA B15 Teplovzdušné plynové agregáty Vhodné pro menší prostory s nízkým stropem ŘADA F1, K Teplovzdušné plynové agregáty Vhodné pro průmyslové a velkoobjemové haly absorpční řada gahp Plynová tepelná čerpadla Komerční, bytové budovy, sportovní zařízení, haly a sklady odtahy Možnosti, výkresy, komponenty, ceny větrání a filtrace vzduchu Schémata, možnosti, komponenty, ceny ostatní výrobky Supercromo a Calorio, Regulace VÝPOČTOVÉ TABULKY Doporučené umístění, tepelné ztráty

6 Průmyslové prostory, výrobní a servisní haly, VElkoobjemové haly

7 1. NEJÚSPORNĚJŠÍ TEPLOVZDUŠNÉ VYTÁPĚNÍ KONDENZACE + MODULACE = ÚSPORA + KOMFORT Kondenzací je možné dosáhnout účinnosti až 105 % Modulované jednotky přizpůsobí svůj výkon aktuální potřebě Unikátní výměník zajistí rychlý a rovnoměrný ohřev vzduchu ŘADA G Průběh teploty bez modulace Průběh teploty s modulací Komfortní zóna Unikátní výměník tepla snižuje náklady na topení. 2. TOPÍ JEN TAM, KDE JE POTŘEBA ROBUR je nezávislý plynový spotřebič s uzavřeným okruhem pro spalování Žádné tepelné ztráty setrvačností rozvodů Není třeba instalovat drahé rozvody topného média, které je třeba při zimní odstávce udržovat proti zámrazné teplotě Jednotky řady G jsou vybaveny řídicí elektronikou, která umožňuje modulaci a zajišťuje celkový provoz jednotky SKLADOVÁ ZÓNA PRACOVNÍ ZÓNA VSTUPNÍ ZÓNA 3. MOŽNOST VĚTRÁNÍ Připojením směšovací komory na zadní část jednotky umožníte dostatečný přísun čerstvého vzduchu, který je vyžadován do určitých prostor dle hygienických norem Více informací najdete na str MOŽNOST REGULACE Náklady na vytápění lze ještě snížit pořízením centrální regulace Topí přesně podle vašich požadavků kde chcete a jak moc chcete Více informací o centrální regulaci najdete na str POSKYTUJEME VLASTNÍ SERVIS ROBUR Rychlé odstranění závady přímo na místě Náhradní díly ihned k dispozici Servis řízen z dispečinku firmy ROBUR Kilometry se u nás nepočítají Servis je prováděn přímo našimi zaměstnanci Více informací najdete na str Výhodné pořízení za 50% ceny! Nechte jednotky v péči našich servisních techniků a nebudete mít žádné starosti Pravidelné roční prohlídky Servis a náhradní díly v paušální ceně Neplatíte nic navíc TERMÍN DODÁNÍ: Více o ROBUR KOMPLET najdete na str. 3 ROBUR katalog produktů a služeb 7

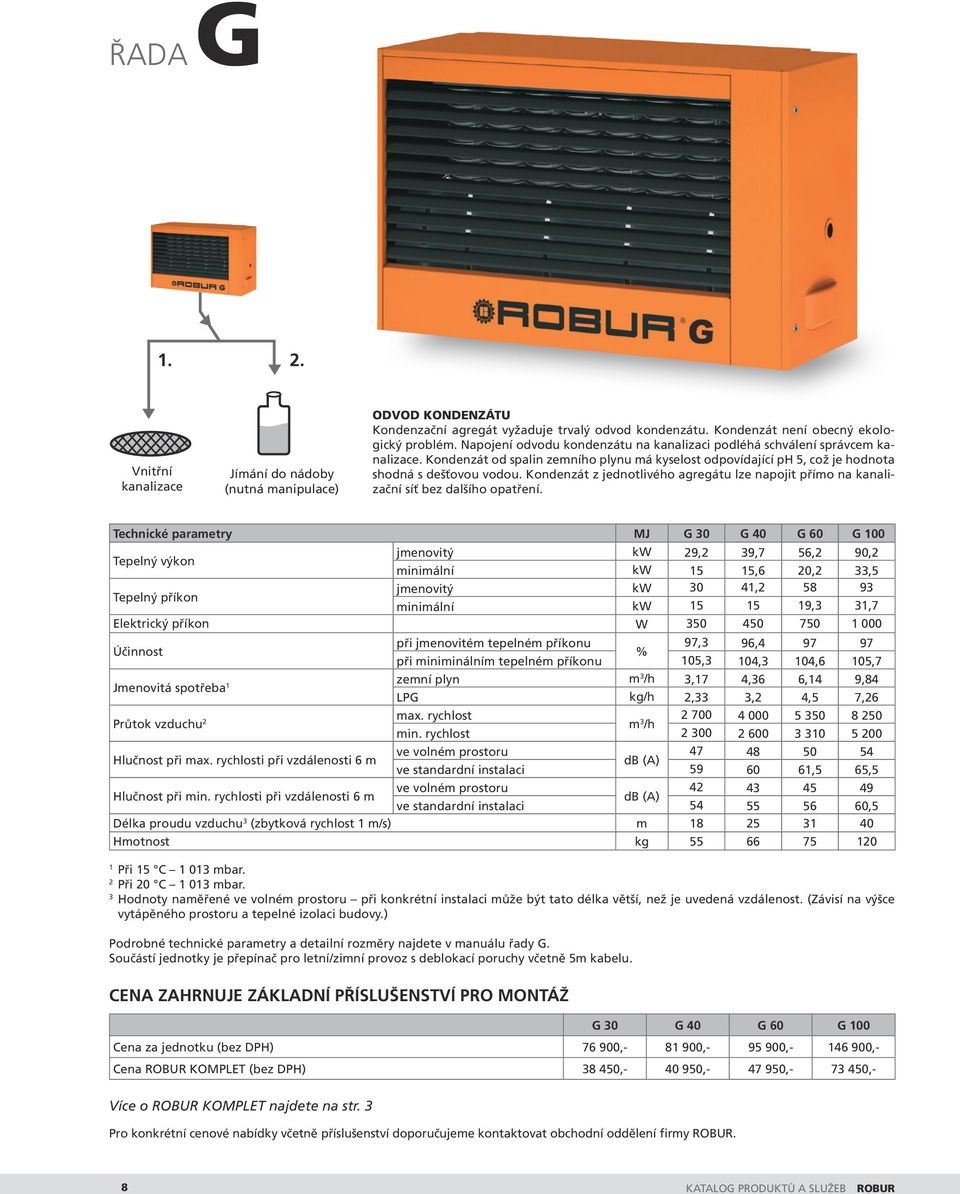

8 řada G Vnitřní kanalizace Jímání do nádoby (nutná manipulace) Odvod kondenzátu Kondenzační agregát vyžaduje trvalý odvod kondenzátu. Kondenzát není obecný ekologický problém. Napojení odvodu kondenzátu na kanalizaci podléhá schválení správcem kanalizace. Kondenzát od spalin zemního plynu má kyselost odpovídající ph 5, což je hodnota shodná s dešťovou vodou. Kondenzát z jednotlivého agregátu lze napojit přímo na kanalizační síť bez dalšího opatření. Technické parametry MJ G 30 G 40 G 60 G 100 Tepelný výkon jmenovitý kw 29,2 39,7 56,2 90,2 minimální kw 15 15,6 20,2 33,5 Tepelný příkon jmenovitý kw 30 41, minimální kw ,3 31,7 Elektrický příkon W Účinnost při jmenovitém tepelném příkonu 97,3 96, % při miniminálním tepelném příkonu 105,3 104,3 104,6 105,7 zemní plyn m 3 /h 3,17 4,36 6,14 9,84 Jmenovitá spotřeba 1 LPG kg/h 2,33 3,2 4,5 7,26 Průtok vzduchu 2 max. rychlost m 3 /h min. rychlost Hlučnost při max. rychlosti při vzdálenosti 6 m ve volném prostoru db (A) ve standardní instalaci ,5 65,5 Hlučnost při min. rychlosti při vzdálenosti 6 m ve volném prostoru db (A) ve standardní instalaci ,5 Délka proudu vzduchu 3 (zbytková rychlost 1 m/s) m Hmotnost kg Při 15 C mbar. 2 Při 20 C mbar. 3 Hodnoty naměřené ve volném prostoru při konkrétní instalaci může být tato délka větší, než je uvedená vzdálenost. (Závisí na výšce vytápěného prostoru a tepelné izolaci budovy.) Podrobné technické parametry a detailní rozměry najdete v manuálu řady G. Součástí jednotky je přepínač pro letní/zimní provoz s deblokací poruchy včetně 5m kabelu. Cena zahrnuje základní příslušenství pro montáž G 30 G 40 G 60 G 100 Cena za jednotku (bez DPH) , , , ,- Cena ROBUR KOMPLET (bez DPH) , , , ,- Více o ROBUR KOMPLET najdete na str. 3 Pro konkrétní cenové nabídky včetně příslušenství doporučujeme kontaktovat obchodní oddělení firmy ROBUR. 8 katalog produktů a služeb ROBUR

9 ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) ODTAH SPALIN A SÁNÍ VZDUCHU PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) ŘADA G Sestava pro sání a odtah spalin Instalace přes střechu, koaxiální potrubí potrubí přes obvodovou stěnu Maximální tloušťka stěny je 50 cm. 1) PROTIVĚTRNÁ KONCOVKA NA FASÁDU Vystupuje jen 4,3 cm nad rovinu zdi, chrání před vnějšími vlivy. 2) 1 SPPlast Sestava pro sání a odtah spalin pružná v ceně 2 PKS80 Protivětrná koncovka sestava v ceně Napojení odtahu a sání vzduchu má mnoho variant. Pro jednotku se směšovací komorou je navíc nutné dodržet vzdálenost výfuku od sání čerstvého vzduchu. Podrobnější informace najdete na str upevnění jednotky ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) KONZOLA OTOČNÁ STANDARDNÍ 650 mm + KŘÍŽ KONZOLY PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) KONZOLA OTOČNÁ PRODLOUŽENÁ mm Při použití směšovací komory. KF1 Konzola otočná standardní 650 mm v ceně KK971 Kříž nosné konzoly G 40, G 30 v ceně KK972 Kříž nosné konzoly G 60 v ceně KK974 Kříž nosné konzoly G 100 v ceně KP977 Konzola otočná prodloužená mm 600,- KK971 Kříž nosné konzoly G 40, G 30 v ceně KK972 Kříž nosné konzoly G 60 v ceně KK974 Kříž nosné konzoly G 100 v ceně ovládání jednotky ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) Ovladač pro model G programovatelný Umožňuje týdenní programování. PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) Centrální regulační systém Možnost ovládání a kontroly více jednotek z jednoho místa. OCDS0001 Ovladač pro model G programovatelný včetně 5m kabelu v ceně Více o centrálním regulačním systému najdete na str 29 OSTATNÍ DOPLŇKOVÉ PŘÍSLUŠENSTVÍ (není v ceně) PLYNOVÁ HADICE FLEXIGAS DN 20 Provedení nerez, délka 1 2 m (natahovací). SVISLÁ MŘÍŽKA Svislá mřížka umožňuje nastavit proud teplého vzduchu vpravo nebo vlevo. PHF20 Plynová hadice Flexigas DN ,- O GRG002 Svislá mřížka G ,- O GRG000 Svislá mřížka G ,- O GRG001 Svislá mřížka G ,- O GRG004 Svislá mřížka G ,- Všechny uvedené ceny jsou v Kč a bez DPH. položky označené v ceně jsou dodávány bezplatně při nákupu teplovzdušného agregátu. ROBUR katalog produktů a služeb 9

10 Menší prostory s nízkým stropem

11 1. JEDNODUCHÁ INSTALACE Potřebujete plynové topení doplnit, vyměnit, nebo pořídit nové? žádné složité stavební úpravy rychlá a jednoduchá montáž i během topné sezony Variabilní instalace pomocí polohovatelné konzoly nezabírá místo na podlaze žádný prostor navíc možnost přemístění vyplatí se do pronajatých prostor Stačí dva otvory ve zdi, napojení na přívod elektřiny a plynu 2. RYCHLOST VYTÁPĚNÍ ÚSPORA NÁKLADŮ žádné ztráty a setrvačnost rozvodů ROBUR je nezávislý plynový spotřebič s uzavřeným okruhem spalování rychlý a rovnoměrný ohřev vzduchu nehrozí zamrznutí při odstávce ŘADA B15 3. snadné ovládání stačí jen zapnout a vypnout vypínač pro chod jednotky ke všem agregátům je v ceně dodán standardní ovladač a termostat možnost týdenního programování 4. POSKYTUJEME VLASTNÍ SERVIS ROBUR rychlé odstranění závady přímo na místě servis a náhradní díly ihned k dispozici servis řízen z dispečinku firmy ROBUR kilometry se nepočítají servis prováděn přímo našimi zaměstnanci Více informací najdete na str Výhodné pořízení za 50% ceny! Nechte jednotky v péči našich servisních techniků a nebudete mít žádné starosti Pravidelné roční prohlídky Servis a náhradní díly v paušální ceně Neplatíte nic navíc TERMÍN DODÁNÍ: Více o ROBUR KOMPLET najdete na str. 3 ROBUR katalog produktů a služeb 11

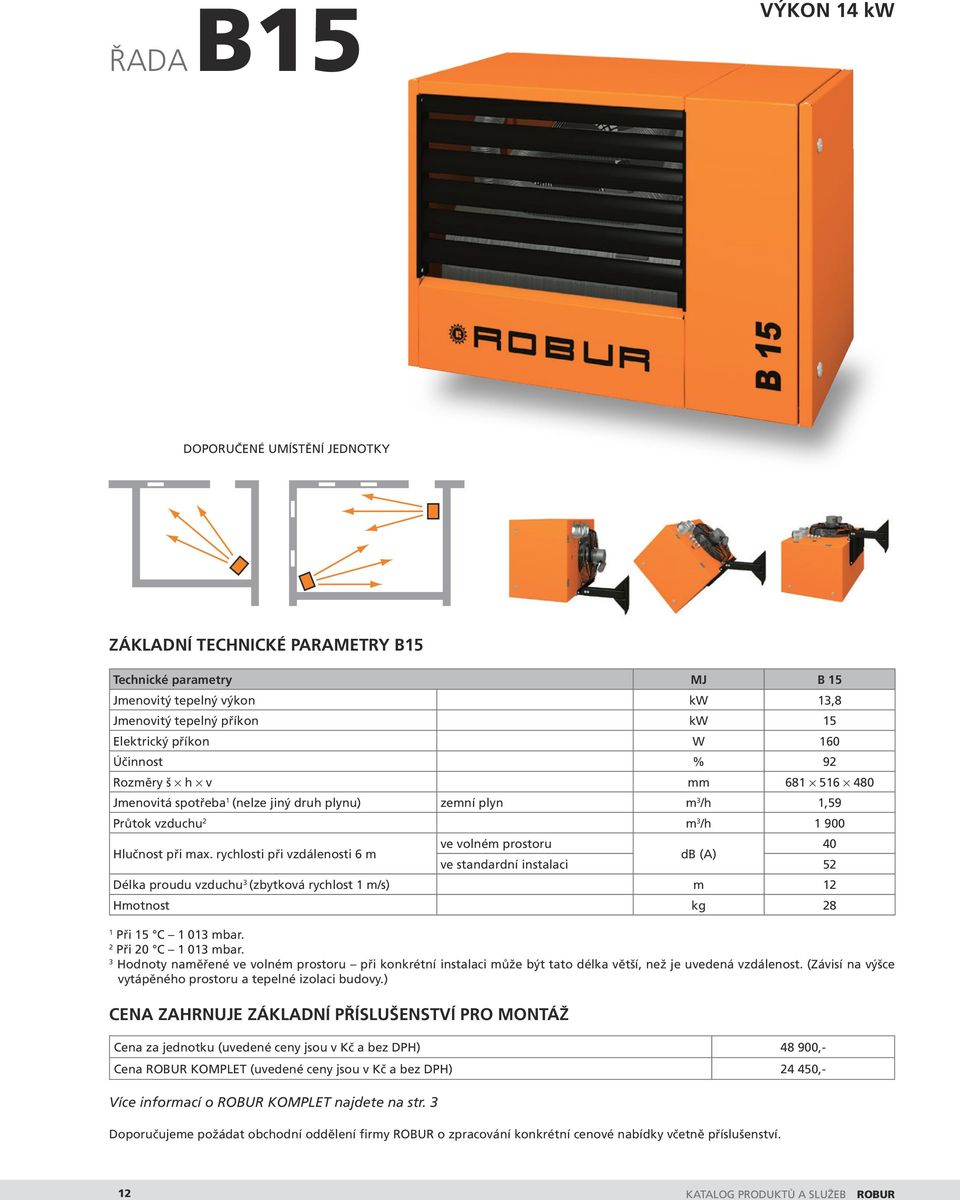

12 řada b15 VÝKON 14 kw doporučené umístění jednotky Základní technické parametry B15 Technické parametry MJ B 15 Jmenovitý tepelný výkon kw 13,8 Jmenovitý tepelný příkon kw 15 Elektrický příkon W 160 Účinnost % 92 Rozměry š h v mm Jmenovitá spotřeba 1 (nelze jiný druh plynu) zemní plyn m 3 /h 1,59 Průtok vzduchu 2 m 3 /h Hlučnost při max. rychlosti při vzdálenosti 6 m ve volném prostoru 40 db (A) ve standardní instalaci 52 Délka proudu vzduchu 3 (zbytková rychlost 1 m/s) m 12 Hmotnost kg 28 1 Při 15 C mbar. 2 Při 20 C mbar. 3 Hodnoty naměřené ve volném prostoru při konkrétní instalaci může být tato délka větší, než je uvedená vzdálenost. (Závisí na výšce vytápěného prostoru a tepelné izolaci budovy.) Cena zahrnuje základní příslušenství pro montáž Cena za jednotku (uvedené ceny jsou v Kč a bez DPH) ,- Cena ROBUR KOMPLET (uvedené ceny jsou v Kč a bez DPH) ,- Více informací o ROBUR KOMPLET najdete na str. 3 Doporučujeme požádat obchodní oddělení firmy ROBUR o zpracování konkrétní cenové nabídky včetně příslušenství. 12 katalog produktů a služeb ROBUR

13 ODTAH SPALIN A SÁNÍ VZDUCHU ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) Sestava pro sání a odtah spalin PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) Instalace přes střechu, koaxiální potrubí potrubí přes obvodovou stěnu Maximální tloušťka stěny je 50 cm. PROTIVĚTRNÁ KONCOVKA NA FASÁDU Vystupuje jen 4,3 cm nad rovinu zdi, chrání před vnějšími vlivy. 1) 2) ŘADA B15 1 SP0S1 Sestava pro sání a odtah spalin pružná v ceně 2 PKS80 Protivětrná koncovka sestava v ceně Napojení odtahu a sání vzduchu má mnoho variant. Pro jednotku se směšovací komorou je navíc nutné dodržet vzdálenost výfuku od sání čerstvého vzduchu. Podrobnější informace najdete na str upevnění jednotky ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) KONZOLA nosná otočná KNP1 Konzola nosná polohovatelná B15 v ceně ovládání jednotky ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) TERMOSTAT PROGRAMOVATELNÝ AURATON 2020 S možností týdenního programování. PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) Centrální regulační systém Možnost ovládání a kontroly více jednotek z jednoho místa. AU2030K Termostat týdenní Auraton 2030 K včetně 5m kabelu v ceně Více o centrálním regulačním systému najdete na str. 29 OSTATNÍ DOPLŇKOVÉ PŘÍSLUŠENSTVÍ (není v ceně) PLYNOVÁ HADICE FLEXIGAS DN 20 Provedení nerez, délka 1 2 m (natahovací). PHF20 Plynová hadice Flexigas DN ,- Všechny uvedené ceny jsou v Kč a bez DPH. položky označené v ceně jsou dodávány bezplatně při nákupu teplovzdušného agregátu. ROBUR katalog produktů a služeb 13

14 Průmyslové prostory, výrobní a servisní haly, VElkoobjemové haly

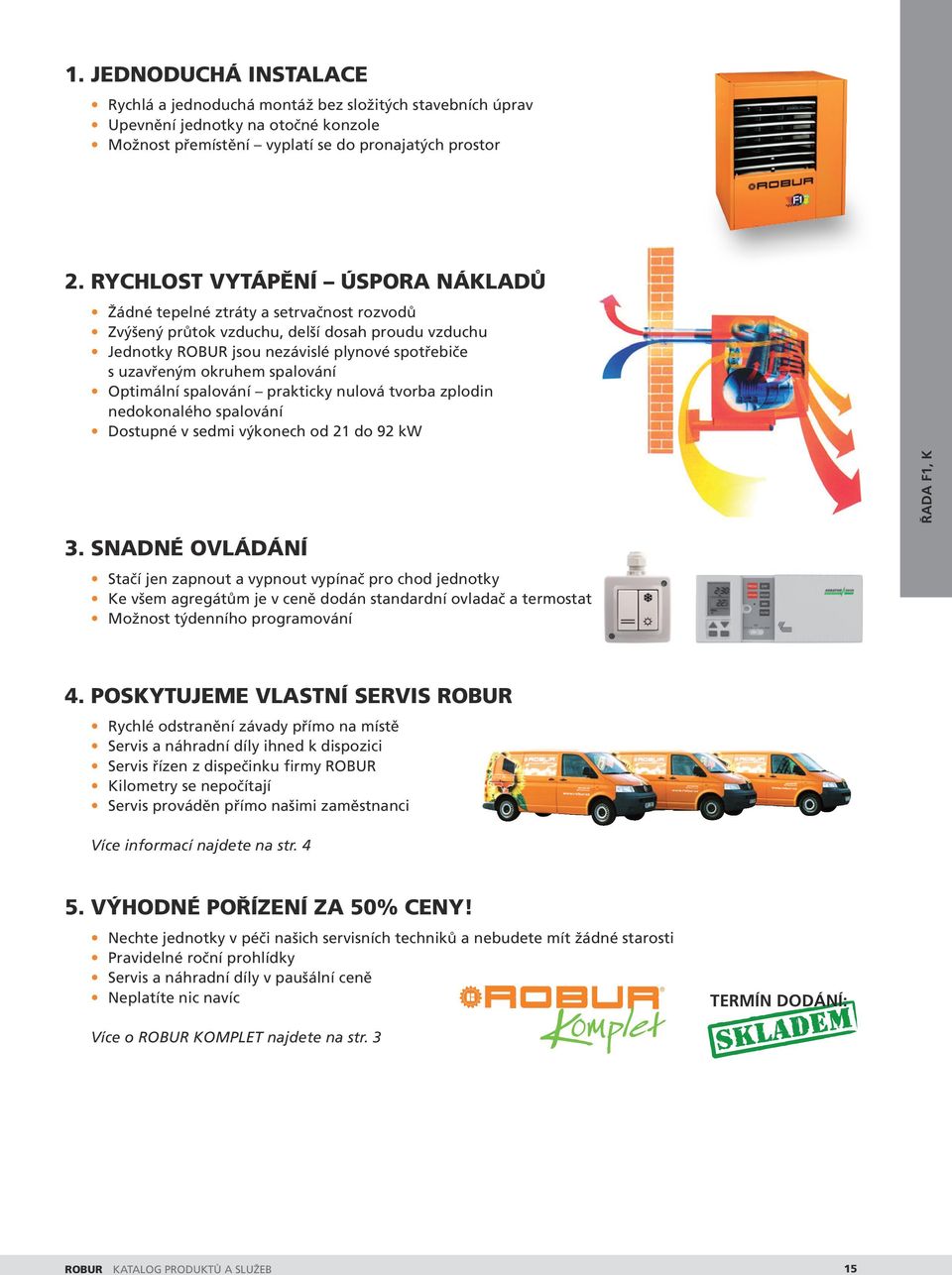

15 1. JEDNODUCHÁ INSTALACE Rychlá a jednoduchá montáž bez složitých stavebních úprav Upevnění jednotky na otočné konzole Možnost přemístění vyplatí se do pronajatých prostor 2. RYCHLOST VYTÁPĚNÍ ÚSPORA NÁKLADŮ Žádné tepelné ztráty a setrvačnost rozvodů Zvýšený průtok vzduchu, delší dosah proudu vzduchu Jednotky ROBUR jsou nezávislé plynové spotřebiče s uzavřeným okruhem spalování Optimální spalování prakticky nulová tvorba zplodin nedokonalého spalování Dostupné v sedmi výkonech od 21 do 92 kw ŘADA F1, k 3. snadné ovládání stačí jen zapnout a vypnout vypínač pro chod jednotky ke všem agregátům je v ceně dodán standardní ovladač a termostat možnost týdenního programování 4. POSKYTUJEME VLASTNÍ SERVIS ROBUR rychlé odstranění závady přímo na místě servis a náhradní díly ihned k dispozici servis řízen z dispečinku firmy ROBUR kilometry se nepočítají servis prováděn přímo našimi zaměstnanci Více informací najdete na str Výhodné pořízení za 50% ceny! Nechte jednotky v péči našich servisních techniků a nebudete mít žádné starosti Pravidelné roční prohlídky Servis a náhradní díly v paušální ceně Neplatíte nic navíc TERMÍN DODÁNÍ: Více o ROBUR KOMPLET najdete na str. 3 ROBUR katalog produktů a služeb 15

16 řada F1, K doporučené umístění jednotky Základní technické parametry F1, K Technické parametry MJ F1 21 F1 31 F1 41 K 45 K 60 K 100 Jmenovitý tepelný výkon kw ,8 41,6 55,8 92,0 Jmenovitý tepelný příkon kw 23,08 30,77 37, Elektrický příkon W Účinnost % ,5 92,0 92,0 Jmenovitá spotřeba 1 butan kg/h 1,8 2,42 2,93 3,55 4,73 7,88 zemní plyn m3 /h 2,43 3,25 3,93 4,76 6,35 10,58 propan kg/h 1,78 2,38 2,87 3,50 4,66 7,77 Jmenovitý průtok vzduchu 2 m 3 /h Hlučnost při vzdálenosti 6 m ve volném prostoru db (A) ve standardní instalaci ,5 65,5 Délka proudu vzduchu 3 (zbytková rychlost 1 m/s) m Hmotnost kg Při 15 C mbar. 2 Při 20 C mbar. 3 Hodnoty naměřené ve volném prostoru při konkrétní instalaci může být tato délka větší, než je uvedená vzdálenost. (Závisí na výšce vytápěného prostoru a tepelné izolaci budovy.) Podrobné technické parametry a detailní rozměry najdete v manuálu řady F1. Součástí jednotky je přepínač pro letní/zimní provoz s deblokací poruchy včetně 5m kabelu. Cena zahrnuje základní příslušenství pro montáž F1 21 F1 31 F1 41 K 45 K 60 K 100 Cena za jednotku (uvedené ceny jsou v Kč a bez DPH) , , , , , ,- Cena ROBUR KOMPLET (uvedené ceny jsou v Kč a bez DPH) , , , , , ,- Více informací o ROBUR KOMPLET najdete na str. 3 Doporučujeme kontaktovat obchodní oddělení firmy ROBUR s požadavkem na zpracování konkrétní cenové nabídky. 16 katalog produktů a služeb ROBUR

17 ODTAH SPALIN A SÁNÍ VZDUCHU ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) Sestava pro sání a odtah spalin PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) Instalace přes střechu, koaxiální potrubí potrubí přes obvodovou stěnu Maximální tloušťka stěny je 50 cm. PROTIVĚTRNÁ KONCOVKA NA FASÁDU Vystupuje jen 4,3 cm nad rovinu zdi, chrání před vnějšími vlivy. 1) 2) 1 SP0S1 Sestava pro sání a odtah spalin pružná v ceně 2 PKS80 Protivětrná koncovka sestava v ceně Napojení odtahu a sání vzduchu má mnoho variant. Pro jednotku se směšovací komorou je navíc nutné dodržet vzdálenost výfuku od sání čerstvého vzduchu. Podrobnější informace najdete na str ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) KONZOLA OTOČNÁ STANDARDNÍ 650 mm + KŘÍŽ KONZOLY upevnění jednotky PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) KONZOLA OTOČNÁ PRODLOUŽENÁ mm Při použití směšovací komory nebo radiálního ventilátoru. ŘADA F1, k KF1 Konzola otočná standardní 650 mm v ceně KK971 Kříž otočné konzoly v ceně KP977 Konzola otočná prodloužená mm 600,- KK971 Kříž otočné konzoly v ceně ovládání jednotky ZÁKLADNÍ PŘÍSLUŠENSTVÍ (v ceně) TERMOSTAT PROGRAMOVATELNÝ AURATON 2020 S možností týdenního programování. PŘÍSLUŠENSTVÍ VOLITELNÉ (není v ceně) Centrální regulační systém Možnost ovládání a kontroly více jednotek z jednoho místa. AU2030K Termostat týdenní Auraton 2030 K včetně 5m kabelu v ceně Více o centrálním regulačním systému najdete na str. 29 OSTATNÍ DOPLŇKOVÉ PŘÍSLUŠENSTVÍ (není v ceně) PLYNOVÁ HADICE FLEXIGAS DN 20 Provedení nerez, délka 1 2 m (natahovací). SVISLÁ MŘÍŽKA Svislá mřížka umožňuje nastavit proud teplého vzduchu vpravo nebo vlevo podle vašeho konkrétního požadavku. Zlepšuje rovnoměrnost vytápění v případě překážek, sloupů atd. PHF20 Plynová hadice Flexigas DN ,- O Svislá mřížka pro F1 21 a F ,- O Svislá mřížka pro F ,- O GVR010 Svislá mřížka pro K ,- O GRG001 Svislá mřížka pro K ,- O GRG004 Svislá mřížka K ,- Všechny uvedené ceny jsou v Kč a bez DPH. položky označené v ceně jsou dodávány bezplatně při nákupu teplovzdušného agregátu. ROBUR katalog produktů a služeb 17

18 komerční, bytové budovy, sportovní zařízení, haly a sklady

19 1. VYSOKÝ VÝKON NÍZKÁ SPOTŘEBA = PLYNOVÉ TEPELNÉ ČERPADLO ROBUR Účinnost 165 % (což při přepočtu na primární energie odpovídá COP > 4,0 pro čerpadla vzduch/voda) Garantovaná účinnost nad 100 % i při teplotách pod -20 C Ekonomické i ekologické celoroční využití zemního plynu Čerpadla GAHP omezují počet odmrazovacích cyklů na ročně při instalaci v klimatických podmínkách střední Evropy Vhodná pro vytápění komerčních, průmyslových objektů, bytových domů, hotelů, restaurací 2. JEDNODUCHÁ INSTALACE Venkovní umístění (nejlépe na střechu objektu) na společné základně snadná a rychlá manipulace Mezi jednotlivými moduly tepelně izolované rozvody vody, plynu a odvod kondenzátu (s ochranou před zamrznutím) Propojení elektrického napájení a regulace včetně rozvaděče Při umístění na střeše odpadají náklady na komíny 3. POSKYTUJEME VLASTNÍ SERVIS A TECHNICKOU PODPORU ROBUR Rychlé odstranění závady přímo na místě Servis a náhradní díly ihned k dispozici Servis řízen z dispečinku firmy ROBUR Vzdálený dohled, servisní péče Servis provádí přímo naši zaměstnanci Internet GSM Operátor tepelná čerpadla gahp LINK DDC GSM Modul 4. PRINCIP FUNGOVÁNÍ ABSORPČNÍHO PLYNOVÉHO TEPELNÉHO ČERPADLA GAHP-AR Chladicí okruh výparník slabá směs hořák silná směs rektifikátor varník pře-absorbér pumpa směsi plynné kapalné chladivo chladivo trubka v trubce přepínací ventil voda v okruhu výparník odmrazovací ventil absorbér kondenzátor PLYN dodávaná energie 1 Zvýšení teploty a tlaku chladiva hořák VARNÍK VÝPARNÍK ABSORBÉR PUMPA SMĚSI plyn vysoký tlak a teplota kapalina nízký tlak a teplota plyn TOPNÝ SYSTÉM TEPLO KONDENZÁTOR VÝPARNÍK TEPLO OBNOVITELNÝ ZDROJ ENERGIE EXPANZNÍ VENTIL 2 Předání tepla do topného systému (kondenzace) 3 Expanze chladiva 4 Přestup tepla do chladiva z obnovitelného zdroje (odpaření) ROBUR katalog produktů a služeb 19

20 tepelná čerpadla ROBUR PRO GAHP-A Plynové tepelné čerpadlo vzduch/voda pro ohřev teplé vody až na 65 C pro venkovní umístění. Garantovaná účinnost až 165 % díky využití obnovitelných zdrojů energie. Výhody: Garantovaná účinnost až 165 % a snížení ročních nákladů na vytápění až o 40 % stejně jako snížení emisí CO 2 v porovnání s nejlepšími kondenzačními kotli. Nejvýhodnější systém vytápění pro zlepšení energetické klasifikace budov narůstá hodnota nemovitosti. Zvyšuje celkovou účinnost systému vytápění v kombinaci nebo integrací konvenčního kotle s nižší energetickou účinností. Garantovaná účinnost nad 100 % i při teplotách -20 C umožňuje použití jednotek i ve velmi chladných oblastech. Hodnoty emisí se pohybují pod požadovanou hranicí ekologické značky Modrý anděl ( Zaručuje stálý výkon nezávisle na venkovní teplotě: v rozmezí +10 C až -10 C poskytuje trvale výkon 32,5 kw (verze HT). Díky tomu se zamezí provozu záložního systému (kotel nebo elektrický dohřev), který významně snižuje celkovou provozní účinnost a zvyšuje spotřebu energií. Používá tradiční polypropylenové potrubí pro odtah spalin a sání spalovacího vzduchu. Povolená ztráta spalovacího okruhu až 80 Pa dovoluje prodloužit odtahy až na 20 m. Použití: Ideální pro vytápění průmyslových, multifunkčních a obytných objektů, obchodů a hotelů. Typ jednotky Cena jednotky GAHP-A HT**/LT* Tepelný výkon (A7/W50) 38,3 kw ,- GAHP-A HT**/LT* S*** Tepelný výkon (A7/W50) 38,3 kw ,- Všechny uvedené ceny jsou v Kč a bez DPH. Verze: * LT Optimalizovaná verze pro ohřev vody v nízkoteplotním režimu určená pro nové systémy s podlahovým vytápěním a/nebo fan-coily ** HT Pro ohřev vody na vyšší teploty vhodné pro tradiční systémy s radiátory *** S Nižší hlučnost Podrobné technické parametry a detailní rozměry najdete v manuálu pro tepelná čerpadla ROBUR. 20 katalog produktů a služeb ROBUR

21 Tabulka technických parametrů: GAHP-A (HT, LT) VYTÁPĚCÍ REŽIM (1) MJ HT LT Pracovní podmínky A7/W35 G.U.E. (účinnost využití plynu) % 165 tepelný výkon kw 41,7 Pracovní podmínky A7/W50 G.U.E. (účinnost využití plynu) % 152 tepelný výkon kw 38,3 Jmenovitý průtok vody ( T = 10 C) m 3 /h 3,00 3,00 Tlaková ztráta při jmenovitém průtoku (A7/W50) bar 0,43 0,43 Nejvyšší výstupní teplota vody C Nejvyšší vratná teplota vody C Nejvyšší teplota vody pro TUV C Rozsah provozních teplot (suchý senzor) maximum C minimum (2) C CHARAKTERISTIKA HOŘÁKU Tepelný příkon Jmenovitý (1 013 mbar -15 C) kw 25,7 25,7 Skutečný výkon kw 25,20 25,20 Spotřeba zemního plynu G20 (3) m 3 /h 2,72 2,72 Spotřeba LPG G30/G31 (4) kg/h 2,03 / 1,99 2,03 / 1,99 ELEKTRICKÉ ÚDAJE Napájení 230 V 50 Hz standardní verze kw 0,90 0,90 Jmenovitý elektrický příkon (5) verze se sníženou hlučností kw 1,09 1,09 tichá verze kw 0,83 0,83 PROVOZNÍ A MONTÁŽNÍ ÚDAJE standardní verze kg Provozní hmotnost tichá verze kg standardní verze db (A) Hladina hluku ve vzdálenosti 10 metrů (6) verze se sníženou hlučností db (A) tichá verze db (A) Připojení vody G 1 ¼ 1 ¼ Připojení plynu G ¾ ¾ Průměr odtahu spalin mm Dispoziční tlaková ztráta Pa šířka mm hloubka mm Rozměry výška (standardní verze) mm výška (tichá verze) mm Stupeň elektrického krytí IP X5D X5D tepelná čerpadla gahp (1) Jmenovité podmínky v souladu s EN (2) Pro provozní teploty do -30 C, jednotka GAHP-A vyžaduje zimní kit (na přání). Provozní podmínky bez zimního kitu: -20 C. (3) Hi 34,02 MJ/m 3 (9,45 kwh/m 3 ) při 15 C mbar. (4) Hi 46,34 MJ/kg (12,87 kwh/kg) při 15 C mbar. (5) ± 10 % v závislosti na napájecím napětí a toleranci elektrického příkonu motorů. (6) Ve volném prostoru zepředu, faktor přímosti 2. Poznámka: Rozměry udávané pro zařízení jsou bez potrubí pro sání spalovacího vzduchu a odvod spalin. ROBUR katalog produktů a služeb 21

22 ODTAHY Jednotky ROBUR nabízejí čtyři základní varianty řešení odtahu spalin a přívodu spalovacího vzduchu zobrazené níže. Maximální délky odtahů pro zvolený typ instalace závisejí na konkrétním typu jednotky. Návod na výpočet a potřebné hodnoty naleznete v manuálu k příslušnému typu agregátu. Přes stěnu (C13) uzavřený spalovací okruh (odděleným potrubím) uzavřený spalovací okruh (koaxiálním potrubím) Sestava pro odtah a sání pružná Protivětrná koncovka Trubka Sestava koaxiálního potrubí horizontální přes střechu (C33) rozdílné cesty (C53) uzavřený spalovací okruh (koaxiálním potrubím) uzavřený spalovací okruh Hlavice univerzální Sestava koaxiálního potrubí vertikální Trubka T-kus Trubka Protivětrná koncovka Koleno T-kus Kondenzační jímka Kondenzační jímka 22 katalog produktů a služeb ROBUR

23 Pouze odvod spalin, sání spalovacího vzduchu z vytápěné místnosti (B23) otevřený spalovací okruh (sání spalovacího vzduchu z vytápěné místnosti) Hlavice univerzální přes stěnu Trubka přes střechu Protivětrná koncovka Trubka T-kus Kondenzační jímka Pouze v případě směšovací komory Trubka 80/500 ME (1 ks) Trubka 80/500 (5 ks) Koleno 80/90 (4 ks) Směšovací komora Trubka 80/1000 (2 ks) Koleno 45º T-kus Směšovací komora Trubka Protivětrná koncovka Napojení odtahu spalin při svislé délce větší než 2 m Kondenzační jímka Katalog dílů Objednací číslo Název Cena SPOS1 Sestava pro sání a odtah spalin-pružná d = 80 (alu) 1 990,- SPPlast Sestava pro sání a odtah spalin-pružná d = 80 (plast) 890,- OTRM005 Protivětrná koncovka sestava 1150,- T80/250 Trubka 80/250 (alu) 190,- T80/500 Trubka 80/500 (alu) 260,- T80/500(ME) Trubka 80/500 (ME) (alu) 390,- T80/1000 Trubka 80/1000 (alu) 420,- TP 80 Trubka prodlužovací (spojka) d = 80 (alu) 260,- K45/80 Koleno d = 80/45 (alu) 260,- K90/80 Koleno d = 80/90 (alu) 260,- TK80 T-kus d = 80 mm (alu) 560,- KJ80 Kondenzační jímka d = 80 mm (alu) 270,- T100/500 Trubka 100/500 (alu) 340,- T100/1000 Trubka 100/1000 (alu) 490,- K45/100 Koleno d = 100/45 (alu) 360,- K90/100 Koleno d = 100/90 (alu) 360,- TK100 T-kus d = 100 mm (alu) 580,- KJ100 Kondenzační jímka d = 100 mm (alu) 360,- T130/500N Trubka 130/500 (nerez) 827,- T130/1000N Trubka 130/1000 (nerez) 1 399,- K45/130N Koleno d = 130/45 (nerez) 920,- K90/130N Koleno d = 130/90 (nerez) 920,- TK130 T-kus d = 130 mm (nerez) 1 624,- KJ130N Kondenzační jímka d = 130 mm (nerez) 1 038,- P190BO Koleno d = 80/90 (plast) 190,- P145BO Koleno d = 80/45 (plast) 190,- P105C Trubka 100/500 (plast) 347,- P110C Trubka 100/1000 (plast) 523,- P145CO Koleno d = 100/45 (plast) 265,- P193CO Koleno d = 100/90 (plast) 265,- 519BR Redukce 80/100 (alu) 390,- RPl80/100 Redukce 80/100 (nerez) 944,- R80/130 Redukce 80/130 (nerez) 944,- 517BS Hlavice vertikální DN 80 (alu) 840,- N890BH Hlavice horizontální DN 80 (nerez) 520,- 518CS Hlavice vertikální DN 100 (alu) 840,- N890CH Hlavice horizontální DN 100 (nerez) 720,- O Hlavice horizontální DN 130 (nerez) 840,- OB100 Objímka dvoušroubová d = 100 mm 40,- OB130 Objímka dvoušroubová d = 130 mm 54,- OB80 Objímka dvoušroubová d = 80 mm 35,- KS130 Spona pro spojení nerez. potrubí 130 mm 237,- SKPH80 Sestava koaxiál. potrubí horizontální 80/125, tloušťka zdi max. 350 mm 2 400,- SKPV80 Sestava koaxiál. potrubí vertikální 80/125, L = 1280* 2 500,- SKPH100 Sestava koaxiál. potrubí horizontální 100/150, tloušťka zdi max. 350 mm 2 800,- SKPV100 Sestava koaxiál. potrubí vertikální 100/150, L = 1610* 3 500,- SKPV130 Sestava koaxiál. potrubí vertikální 130/200, L = 1850* 7 342,- TPSR80 Těsnění průchod střechou rovné pro koax. p. 80/ ,- TPSS80 Těsnění průchod střechou šikmé pro koax. p. 80/ ,- TPSR100 Těsnění průchod střechou rovné pro koax. p. 100/ ,- TPSS100 Těsnění průchod střechou šikmé pro koax. p. 100/ , Těsnění průchod střechou šikmé pro koax. p. 130/ , Těsnění průchod střechou rovné pro koax. p. 130/ ,- PKP80/250 Prodloužení koaxiál. potrubí 80/125 v délce 250 mm 1 520,- Všechny uvedené ceny jsou v Kč a bez DPH. odtahy ROBUR katalog produktů a služeb 23

24 Větrání a filtrace vzduchu ROBURy ve spojení s vhodným příslušenstvím umožňují také větrání, filtraci a rozvod vzduchu. Níže uvedená řešení popisují jen základní typy instalace. Pro podrobnější návrh využijte manuál, webové stránky nebo se obraťte na technickou podporu firmy ROBUR (bezplatná linka: ). ROBUR s axiálním ventilátorem pro instalace se zanedbatelnou tlakovou ztrátou Přívod větracího vzduchu přes zeď V případě požadavku na výměnu vzduchu je možné jednotku ROBUR vybavit směšovací komorou se sáním čerstvého vzduchu přes stěnu. Nastavením polohy klapek pak lze regulovat poměr čerstvého a cirkulačního vzduchu. Tyto klapky mohou být ovládány elektrickým nebo ručním ovládáním. Výdech spalin musí být od otvoru sání čerstvého vzduchu vzdálen min. 1,5 m. Směšovací komora včetně klapek Potrubí pro průchod stěnou (600 mm) Protidešťová žaluzie Náhradní filtr Servopohon s polohovací elektronikou Elektrické ovládání klapek komory Ruční ovládání klapek komory Směšovací komora včetně klapek Potrubí pro průchod stěnou (600 mm) Protidešťová žaluzie Náhradní filtr Servopohon s polohovací elektronikou Elektrické ovládání klapek komory Ruční ovládání klapek komory F1 21/31 F1 41 kód SKA F21 SKA F41 cena , ,- kód PPSF21 PPSF41 cena 1 454, ,- kód PDZF21 PDZF41 cena 1 793, ,- kód FBAF21 FBAF41 cena 407,- 456,- kód SPE010 cena 7 402,- kód EOK010 cena 4 420,- kód ROK010 cena 1 720,- G 30 K 45 K 60 K 100 kód SKAG32 SKAK45 SKAK60 SKAK100 cena , , , ,- kód PPPG32 PPSK45 PPSK60 PPSK100 cena 1 454, , , ,- kód PDZG32 PDZK45 PDZK60 PDZK100 cena 1 793, , , ,- kód FBAG32 FBAK45 FBAK60 FBAK100 cena 450,- 460,- 480,- 754,- kód SPE010 cena 7 402,- kód EOK010 cena 4 420,- kód ROK010 cena 1 720,- Uvedené ceny jsou v Kč a bez DPH. 24 katalog produktů a služeb ROBUR

25 Směšovací komora Filtr Směšovací komora včetně klapek min Protidešťová žaluzie Konzola otočná prodloužená Potrubí pro průchod stěnou Ovládání klapek směšovací komory Elektrické ovládání Komfortní poloautomatizované řešení, kdy jsou klapky komory otáčeny elektrickým servopohonem. V topném režimu je poloha klapek volena uživatelem pomocí ovladače umístěného pod ROBURem. Ruční ovládání Levné a jednoduché řešení je použitelné v případě, kdy je nutné dodržet požadavek na větrání, ale není vyžadován komfort a poloautomatizovaný chod klapek. Při vypnutí ROBURu dojde k automatickému zavření klapek, při letním provozu jsou klapky automaticky otevřeny naplno. vytápění z vedlejší místnosti Pro vytápění prostor, do kterých nelze vzhledem k prostředí jednotku umístit, lze použít instalaci zobrazenou níže, kdy jednotka je umístěna ve vyhovujícím prostoru a ohřátý vzduch je vháněn do vytápěného prostoru pomocí VZT potrubí. Protipožární klapka VZT potrubí Tlumicí vložka Uzavírací klapka Přední nástavec Redukce mřížky Mřížka větrání a filtrace Nosná konzola ROBUR katalog produktů a služeb 25

26 Větrání a filtrace vzduchu ROBUR s radiálním ventilátorem pro instalace se střední tlakovou ztrátou Technické parametry MJ F1 21C F1 41C Jmenovitý tepelný výkon kw 21 33,8 Jmenovitý tepelný příkon kw 23,08 37,15 Elektrická přípojka 230 V 1N 50 Hz Elektrický příkon W Účinnost % Dovolená tlaková ztráta Pa Jmenovitá spotřeba 1 butan kg/h 1,8 2,93 zemní plyn m 3 /h 2,43 3,93 propan kg/h 1,78 2,87 bez zatížení Jmenovitý průtok vzduchu 2 při max. zatížení m 3 /h Hmotnost kg Při 15 C mbar. 2 Při 20 C mbar. Podrobné technické parametry a detailní rozměry najdete v manuálu řady F1C. Součástí jednotky je přepínač pro letní/zimní provoz s deblokací poruchy včetně 5m kabelu a další příslušenství v ceně (viz str. 17). Doporučujeme požádat obchodní oddělení firmy ROBUR o konkrétní cenovou nabídku. Cena zahrnuje základní příslušenství pro montáž Cena za jednotku , ,- Cena ROBUR KOMPLET , ,- Uvedené ceny jsou v Kč a bez DPH. Přívod větracího vzduchu ze střechy Potrubí horního napojení max. 6,0 m Filtr pro horní napojení Klapky horního napojení (součást dodávky komory) Redukce horního napojení (součást dodávky komory) Komora radiálního ventilátoru se směšováním a horním sáním vzduchu 650 PRO F1 51C V případě požadavku na výměnu vzduchu je možné jednotky ROBUR vybavit směšovací komorou s horním napojením a s radiálním ventilátorem se sáním čerstvého vzduchu přes střechu. Pomocí klapek pak lze nastavit poměr čerstvého a cirkulačního vzduchu. Tyto klapky mohou být ovládány elektrickým nebo ručním ovládáním (viz str. 33). Výdech spalin musí být od otvoru sání čerstvého vzduchu vzdálen min. 1,5 m. 26 katalog produktů a služeb ROBUR

27 Rozvod větracího nebo topného vzduchu VZT potrubím Potrubí rozvodu vzduchu Tlumicí vložka přední Horizontální žaluzie Je-li třeba zajistit rozvod ohřátého případně větracího vzduchu, lze jednotku ROBUR napojit na VZT potrubí. Výdech spalin musí být od otvoru sání čerstvého vzduchu vzdálen min. 1,5 m. Redukce přední mřížky Přední nástavec Filtrace V případě, že je třeba ohřívaný vzduch filtrovat, například v prostředí s nebezpečím výskytu hořlavých prachů (BE2 N2), kde je dle ČSN požadována účinná filtrace, je možné jednotku ROBUR vybavit filtrační komorou s radiálním ventilátorem a EU 3 filtry. Komora radiálního ventilátoru s filtry EU3 Filtry sání (filtry se zasouvají bez demontáže krytu komory) Konzola otočná prodloužená Výše uvedené příklady instalací lze vzájemně kombinovat dle potřeby. Veškeré návrhy je však vždy třeba konzultovat s firmou ROBUR. Ceny příslušenství jednotek ROBUR F1 C Komora radiálního ventilátoru se směšováním a horním sáním vzduchu Komora radiálního ventilátoru se směšováním a zadním sáním vzduchu Komora radiálního ventilátoru s filtrem EU 3 a zadním sáním vzduchu Komora radiálního ventilátoru s filtrem EU 3 Přední nástavec Potrubí rozvodu vzduchu (délka mm) Redukce přední mřížky Servopohon s polohovací elektronikou Elektrické ovládání klapek komory Ruční ovládání klapek komory Uvedené ceny jsou v Kč a bez DPH. F1 21C F1 41C kód SKRHF21 SKRHF41 cena , ,- kód SKRZF21 SKRZF41 cena , ,- kód FSKRZF21 FSKRZF41 cena , ,- kód FSKRF21 FSKRF41 cena , ,- kód PNF21 PNF41 cena 1 127, ,- kód PRVF21 PRVF41 cena 2 173, ,- kód RPMF21 RPMF41 cena 1 092, ,- kód SPE010 cena 7 402,- kód EOK010 cena 4 420,- kód ROK010 cena 1 720,- větrání a filtrace ROBUR katalog produktů a služeb 27

28 ostatní výrobky Podokenní jednotky Supercromo a calorio Řada topidel Supercromo nabízí 4 modely s výkonem od 2,3 do 6,9 kw. Barevná provedení: bílá (béžová za příplatek). supercromo Řada topidel Calorio nabízí 4 modely s výkonem od 2,9 do 4,7 kw. Podokenní jednotky Supercromo a Calorio jsou vhodné pro umístění do: kanceláří menších dílen šaten jídelen chat a chalup obchodů Pouze tři minuty stačí k vytopení prostoru. V porovnání s běžnými vytápěcími systémy (ústřední topení s radiátory) nabízí teplovzdušné systémy okamžité teplo. Plynová topidla lze nainstalovat na vnitřní stěnu. Pro instalaci je potřeba: otvor ve zdi o průměru 5 cm elektrické a plynové připojení calorio Venkovní koncovka vystupuje minimálně nad rovinu zdi a neruší vzhled fasády. Technické parametry jednotek Supercromo a calorio MJ SUPERCROMO CALORIO SUPERCROMO Jmenovitý tepelný příkon W Jmenovitý tepelný výkon W Redukovaný tepelný výkon W Spotřeba plynu zemní plyn m 3 /h 0,273 0,273 0,344 0,383 0,492 0,553 0,811 LPG kg/h 0,203 0,203 0,256 0,285 0,367 0,412 0,604 Účinnost % Jmenovitý průtok vzduchu max. m 3 /h min. m 3 /h Elektrický příkon W Elektrické napájení 230 V 50 Hz Průměr přívodu plynu 3/8 3/8 3/8 3/8 3/8 1/2 1/2 Průměr sání vzduchu mm Průměr odtahu spalin mm Průměr otvoru ve zdi mm Hlučnost ve vzdálenosti 3 m max. rychlost db (A) min. rychlost db (A) Hmotnost kg Rozměry šířka mm výška mm hloubka mm Cena (bez DPH) Kč , , , , , , ,- V ceně je zahrnuto: koaxiální potrubí délka 500 mm protivětrná koncovka vystupuje nad rovinu zdi o pouhých 4,3 cm sestava pro přestavbu na proban-butan Pro model 3002 navíc: zvlhčovač vzduchu týdenní programátor Pro modely Calorio 42 a 52 navíc: týdenní programátor 28 katalog produktů a služeb ROBUR

29 ostatní výrobky Centrální regulační systém Robur Počítačový regulační systém představuje velmi specializovanou nástavbu teplovzdušného vytápění Robur. Umožní vám výrazně snížit náklady na vytápění a přitom vyniká velmi snadnou obsluhou a dokonalým přehledem. Přednosti systému Robur: Centrální uživatelsky příjemné ovládání pomocí barevného dotykového displeje Ovládání a kontrola všech jednotek Robur z jednoho místa Sumarizace spotřeb energií v jednotlivých skupinách Systém, který dokáže zapnout vytápění tak, aby bylo v prostoru dosaženo požadované teploty ve zvoleném čase s ohledem na venkovní teplotu Možnost připojení až 64 jednotek Robur k jednomu ovládacímu panelu Jednoduchá instalace a montáž díky průmyslové komunikaci RS 485 Možnost použití i pro stávající instalace jednotek Robur Univerzální systém využitelný pro všechny modely jednotek (K, F1, Evoluzione) Komfortní řízení větrání a odsávání vzduchu ve vytápěném prostoru Centrální řídící počítač ,- Komunikační adaptér ROBUR F/F1/B včetně kabeláže ,- Komunikační adaptér ROBUR Evo včetně kabeláže ,- Komunikační adaptér ROBUR Evo (SK) včetně kabeláže ,- Komunikační adaptér ROBUR F/F1/B (SK) včetně kabeláže ,- Komunikační adaptér ROBUR F2/K/G včetně kabeláže ,- Komunikační adaptér ROBUR F2/K/G (SK) včetně kabeláže ,- Řídící software ROBUR Control ,- Lokální ovladač se signalizací 910,- Komunikační kabel TP, 100m, venkovní 5 400,- Opakovač sítě napájecí adaptér ,- Čidlo teploty F2/K/G (vnitřní) 1 190,- USB disk pro přenos dat 2 680,- Čidlo teploty F/F1/Evo (vnitřní) 1 190,- Čidlo teploty Ni1000 venkovní 1 970,- Komunikační kabel TP, 4 páry, 305m - vnitřní 3 550,- Paměťová karta (CF) 2 220,- Kabel k teplotnímu čidlu 5m 360,- ostatní výrobky ROBUR katalog produktů a služeb 29

30 způsob umístění a výpočty doporučené umístění jednotky max 22 m ANO NE ANO 2,5 3,5 m Doporučená výška umístění od podlahy je 2,5 3,5 m. Doporučená vzdálenost instalace a volba vhodného modelu s ohledem na délku proudu vzduchu a šířku místnosti. Model Minimální výška Maximální výška Délka proudu vzduchu B15 2,2 m 3 m 12 m F1 21 2,5 m 3 m 14 m F1 31, G 30 2,5 m 3 m m F1 41 2,5 m 3 m 20 m K 45, G 40 3 m 3,5 m m K 60, G 60 3 m 3,5 m 31 m K 80 3 m 3,5 m 36 m K 100, G 100 3,5 m 4 m 40 m Orientační výpočet tepelné ztráty objektu Jestliže chcete orientačně odhadnout potřebný tepelný výkon pro vytápění haly, můžete využít následující tabulku. POZOR: Přesný výpočet Vám zpracuje projektant vytápění, uvedené hodnoty jsou orientační. Tabulky nezohledňují ztráty způsobené větráním, které mohou dosáhnout i velmi značných hodnot (vznikají prostým otevíráním vrat nebo při odsávání vzduchu). Příklad: Montážní hala v Chrudimi o rozměrech m, vysoká 5 m, samostatně stojící s dvojitým zasklením bez světlíků 1. Vypočtěte hrubý objem haly: 25 m 16 m 5 m = m 3 2. Najděte příslušnou výpočtovou teplotu dle oblasti: Chrudim: -12 C (při vyšší nadmořské výšce se výpočtová teplota sníží až o 3 C více: 3. Určete příslušnou hodnotu měrné ztráty haly: vnitřní teplota 18 C, výpočtová -12 C, volně stojící bez světlíků dvojitě zasklená: 25 W/m 3 4. Odhad ztráty získáte násobením objemu haly hodnotou měrné ztráty: m 3 25 W/m 3 = 50 kw Cheb Sokolov Tachov Domažlice Karlovy Vary Chomutov Plzeň-Sever Plzeň-Jih Klatovy Plzeň Rokycany Teplice Most Louny Rakovník Strakonice Prachatice Beroun Příbram Ústí nad Labem Litoměřice Kladno Písek Český Krumlov Děčín Praha-Západ České Budějovice Mělník Česká Lípa Praha-Východ Praha Tábor Benešov Mladá Boleslav Liberec Jablonec nad Nisou Nymburk Kolín Jindřichův Hradec Kutná Hora Pelhřimov Semily Jičín Havlíčkův Brod Jihlava Hradec Králové Pardubice Trutnov Chrudim Třebíč Náchod Žďár nad Sázavou Znojmo Rychnov nad Kněžnou Ústí nad Orlicí Svitavy Blansko Brno Brno-Venkov Břeclav Šumperk Prostějov Vyškov Hodonín Jeseník Olomouc Bruntál Kroměříž Přerov Uherské Hradiště Zlín Opava Nový Jičín Vsetín Karviná Ostrava Frýdek-Místek Zdroj: Měrné tepelné ztráty pro halové stavby q [W/m 3 ] Druh a teplota t i objektu Haly s velkou podlahovou plochou, zateplené, vytápěné proti zamrznutí t i = +6 C Průmyslové, servisní haly, dílny, sportovní haly, tělocvičny, autosalony, autoservisy t i = +18 C t e [ C] Objekt bez světlíků Objekt se světlíky Volně stojící Vestavěná Volně stojící Vestavěná JO ZO JO ZO JOS ZOS JOS ZOS , , , , , Použité zkratky: JO jednoduchá okna; ZO zdvojené zasklení; JOS jednoduché zasklení oken i světlíků; ZOS zdvojené zasklení oken i světlíků. Zdroj: Orientační tabulka měrných tepelných ztrát 30 katalog produktů a služeb ROBUR

31 reference Kampos Kuřim s.r.o. Lidokov, výrobní družstvo Boskovice Autofiala, s.r.o. Říčany Bytový dům Jablonec nad Nisou Autogard s.r.o. Vytápěcí jednotky ROBUR topí u více než pěti tisíc zákazníků ve všech koutech České republiky. Mezi nejznámější jména patří např.: ABB a.s. Liebherr stavební stroje CZ s.r.o. Kofola a.s. Mercedes Benz Česká republika s.r.o. Skanska a.s. PPL CZ s.r.o. T.O.S. Kuřim Škoda auto, a.s. RIHO Cz s.r.o. Agrotec a.s. Česká pošta a.s. Dermacol a.s. Královský pivovar Krušovice a.s. Laufen CZ s.r.o. Philip Morris ČR a.s. a další... ROBUR katalog produktů a služeb 31
