1 Průmyslové lasery pro svařování (studijní text k předmětu SLO/UMT1) Připravila: Hana Šebestová

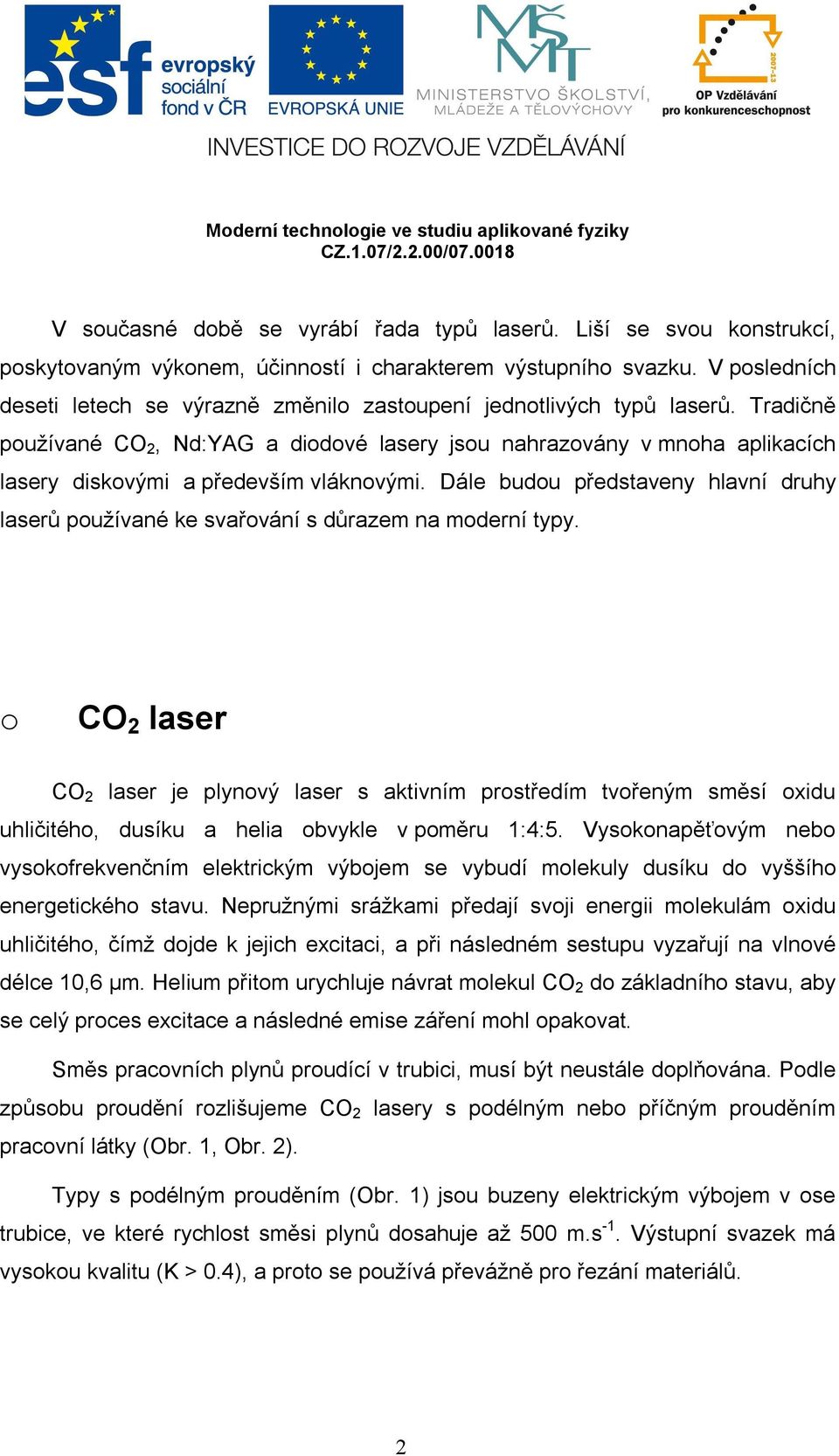

2 V současné době se vyrábí řada typů laserů. Liší se svou konstrukcí, poskytovaným výkonem, účinností i charakterem výstupního svazku. V posledních deseti letech se výrazně změnilo zastoupení jednotlivých typů laserů. Tradičně používané CO 2, Nd:YAG a diodové lasery jsou nahrazovány v mnoha aplikacích lasery diskovými a především vláknovými. Dále budou představeny hlavní druhy laserů používané ke svařování s důrazem na moderní typy. o CO 2 laser CO 2 laser je plynový laser s aktivním prostředím tvořeným směsí oxidu uhličitého, dusíku a helia obvykle v poměru 1:4:5. Vysokonapěťovým nebo vysokofrekvenčním elektrickým výbojem se vybudí molekuly dusíku do vyššího energetického stavu. Nepružnými srážkami předají svoji energii molekulám oxidu uhličitého, čímž dojde k jejich excitaci, a při následném sestupu vyzařují na vlnové délce 10,6 μm. Helium přitom urychluje návrat molekul CO 2 do základního stavu, aby se celý proces excitace a následné emise záření mohl opakovat. Směs pracovních plynů proudící v trubici, musí být neustále doplňována. Podle způsobu proudění rozlišujeme CO 2 lasery s podélným nebo příčným prouděním pracovní látky (Obr. 1, Obr. 2). Typy s podélným prouděním (Obr. 1) jsou buzeny elektrickým výbojem v ose trubice, ve které rychlost směsi plynů dosahuje až 500 m.s -1. Výstupní svazek má vysokou kvalitu (K > 0.4), a proto se používá převážně pro řezání materiálů. 2

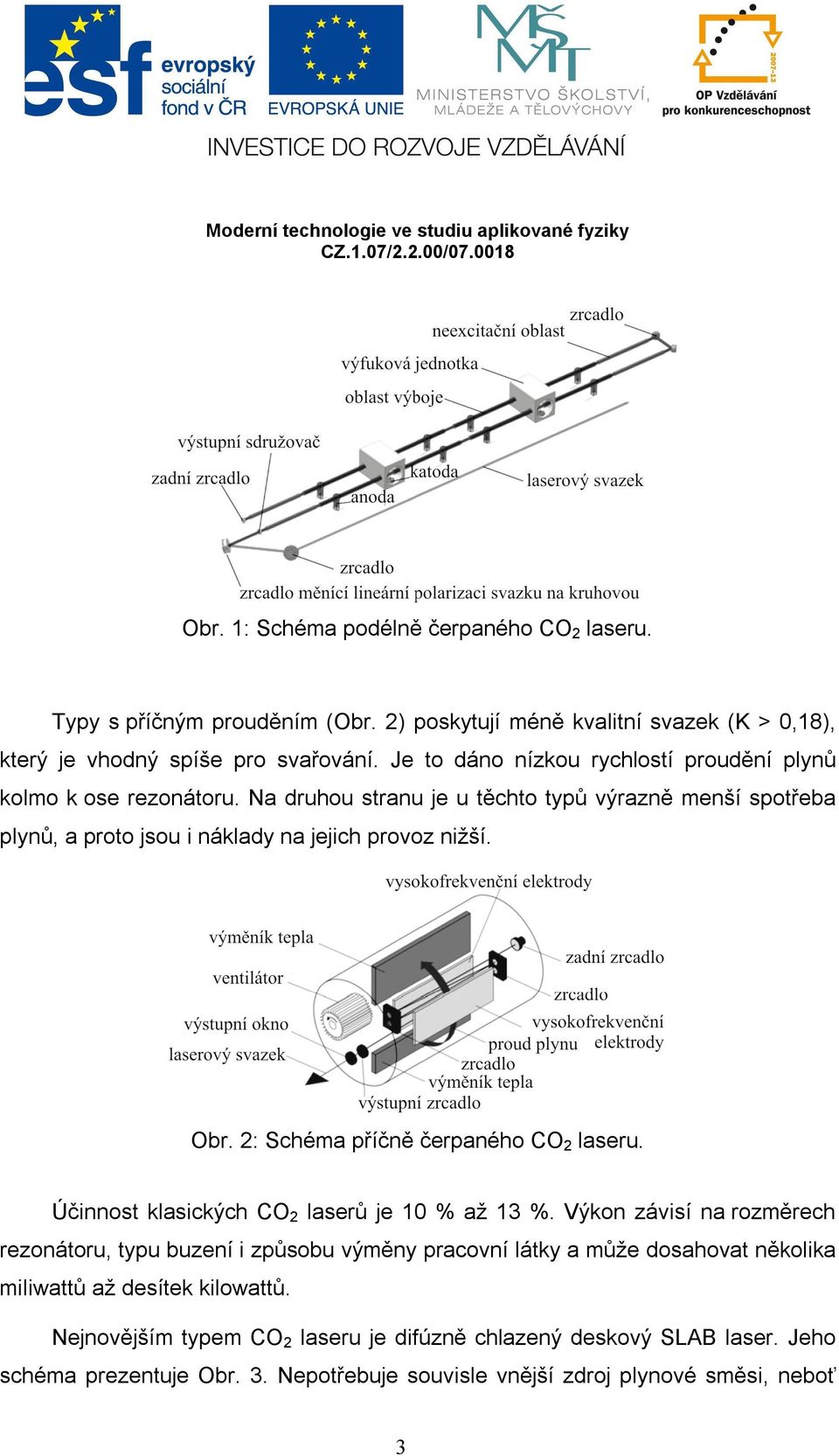

3 Obr. 1: Schéma podélně čerpaného CO 2 laseru. Typy s příčným prouděním (Obr. 2) poskytují méně kvalitní svazek (K > 0,18), který je vhodný spíše pro svařování. Je to dáno nízkou rychlostí proudění plynů kolmo k ose rezonátoru. Na druhou stranu je u těchto typů výrazně menší spotřeba plynů, a proto jsou i náklady na jejich provoz nižší. Obr. 2: Schéma příčně čerpaného CO 2 laseru. Účinnost klasických CO 2 laserů je 10 % až 13 %. Výkon závisí na rozměrech rezonátoru, typu buzení i způsobu výměny pracovní látky a může dosahovat několika miliwattů až desítek kilowattů. Nejnovějším typem CO 2 laseru je difúzně chlazený deskový SLAB laser. Jeho schéma prezentuje Obr. 3. Nepotřebuje souvisle vnější zdroj plynové směsi, neboť 3

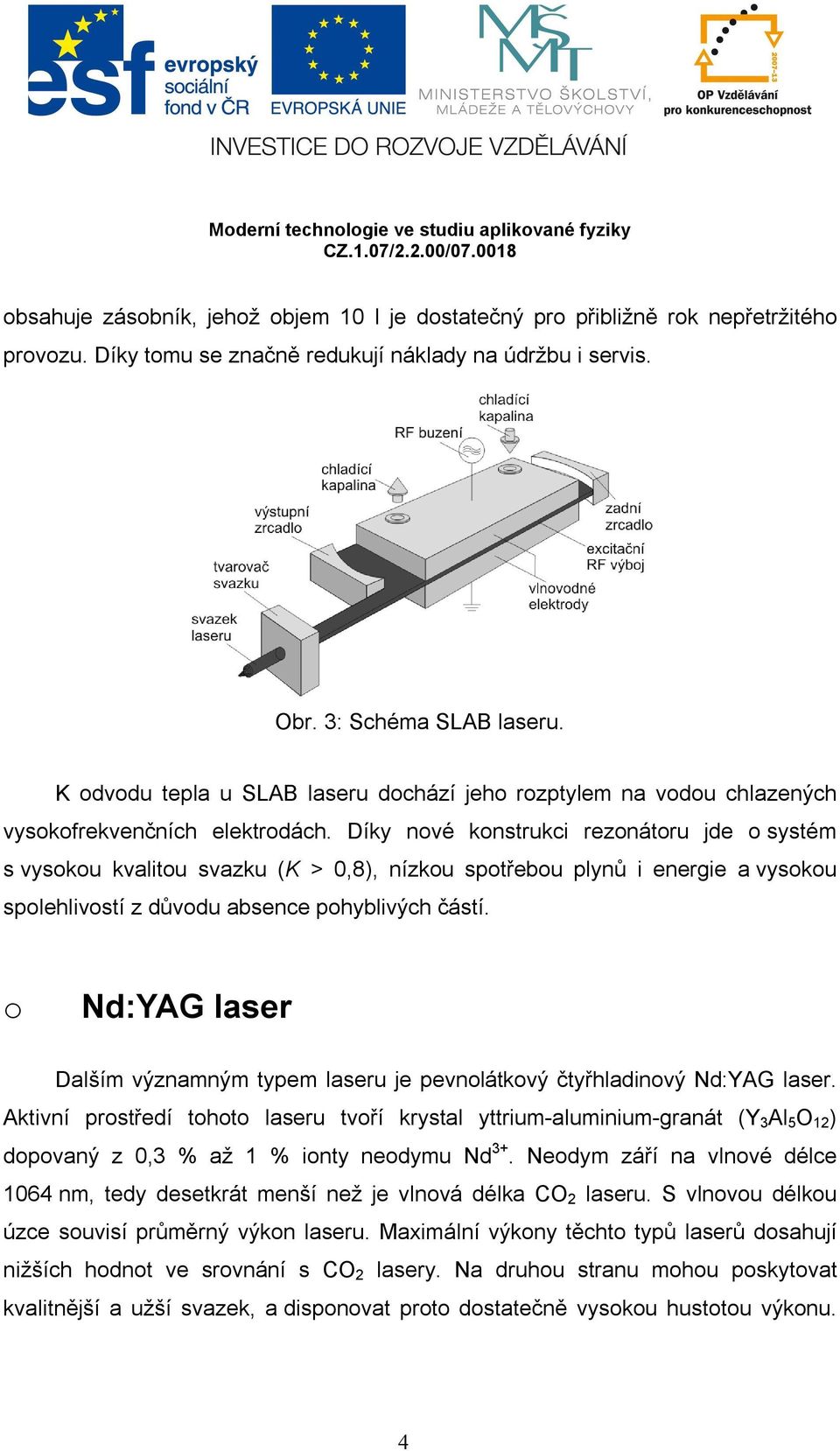

4 obsahuje zásobník, jehož objem 10 l je dostatečný pro přibližně rok nepřetržitého provozu. Díky tomu se značně redukují náklady na údržbu i servis. Obr. 3: Schéma SLAB laseru. K odvodu tepla u SLAB laseru dochází jeho rozptylem na vodou chlazených vysokofrekvenčních elektrodách. Díky nové konstrukci rezonátoru jde o systém s vysokou kvalitou svazku (K > 0,8), nízkou spotřebou plynů i energie a vysokou spolehlivostí z důvodu absence pohyblivých částí. o Nd:YAG laser Dalším významným typem laseru je pevnolátkový čtyřhladinový Nd:YAG laser. Aktivní prostředí tohoto laseru tvoří krystal yttrium-aluminium-granát (Y 3 Al 5 O 12 ) dopovaný z 0,3 % až 1 % ionty neodymu Nd 3+. Neodym září na vlnové délce 1064 nm, tedy desetkrát menší než je vlnová délka CO 2 laseru. S vlnovou délkou úzce souvisí průměrný výkon laseru. Maximální výkony těchto typů laserů dosahují nižších hodnot ve srovnání s CO 2 lasery. Na druhou stranu mohou poskytovat kvalitnější a užší svazek, a disponovat proto dostatečně vysokou hustotou výkonu. 4

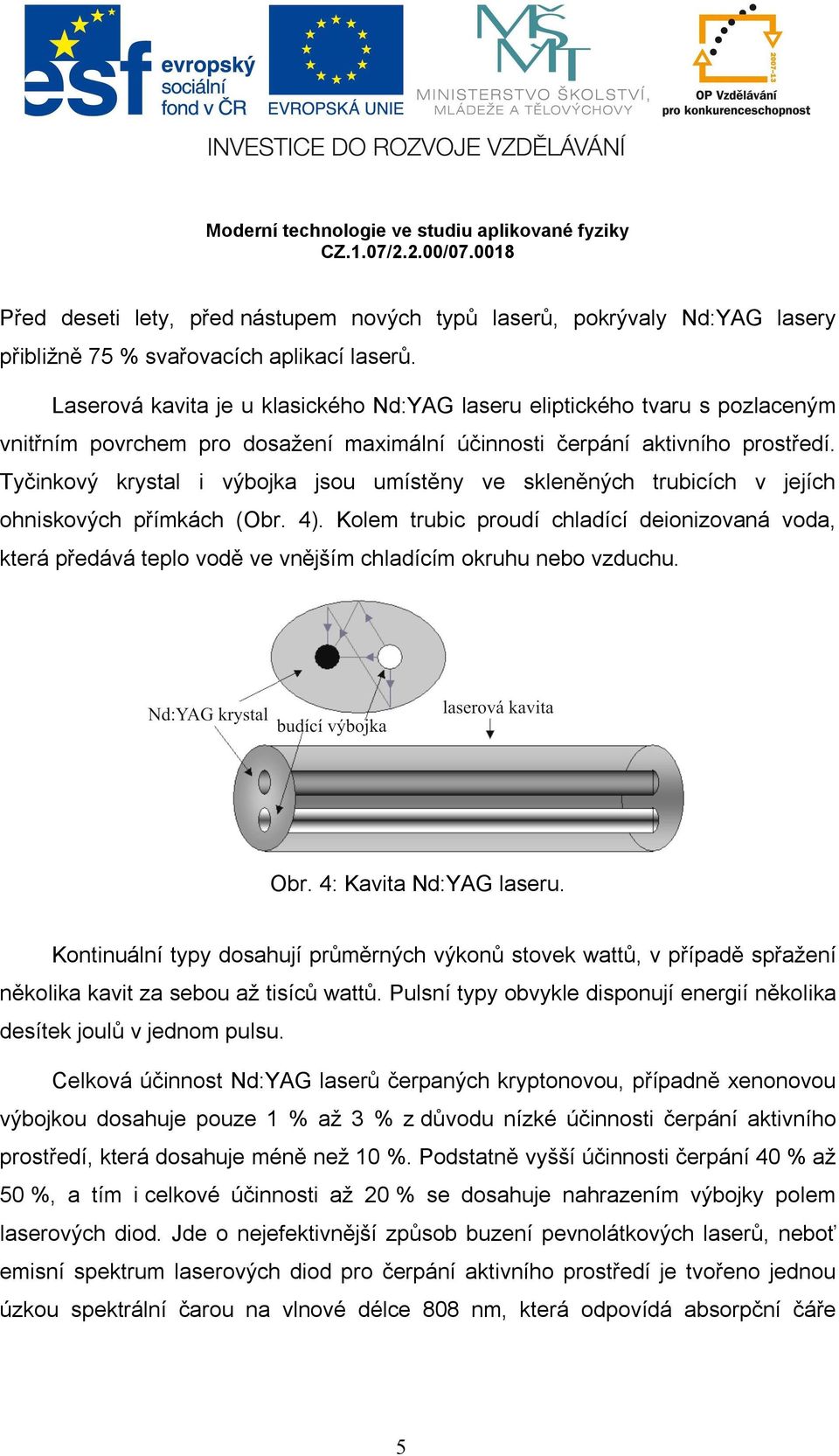

5 Před deseti lety, před nástupem nových typů laserů, pokrývaly Nd:YAG lasery přibližně 75 % svařovacích aplikací laserů. Laserová kavita je u klasického Nd:YAG laseru eliptického tvaru s pozlaceným vnitřním povrchem pro dosažení maximální účinnosti čerpání aktivního prostředí. Tyčinkový krystal i výbojka jsou umístěny ve skleněných trubicích v jejích ohniskových přímkách (Obr. 4). Kolem trubic proudí chladící deionizovaná voda, která předává teplo vodě ve vnějším chladícím okruhu nebo vzduchu. Obr. 4: Kavita Nd:YAG laseru. Kontinuální typy dosahují průměrných výkonů stovek wattů, v případě spřažení několika kavit za sebou až tisíců wattů. Pulsní typy obvykle disponují energií několika desítek joulů v jednom pulsu. Celková účinnost Nd:YAG laserů čerpaných kryptonovou, případně xenonovou výbojkou dosahuje pouze 1 % až 3 % z důvodu nízké účinnosti čerpání aktivního prostředí, která dosahuje méně než 10 %. Podstatně vyšší účinnosti čerpání 40 % až 50 %, a tím i celkové účinnosti až 20 % se dosahuje nahrazením výbojky polem laserových diod. Jde o nejefektivnější způsob buzení pevnolátkových laserů, neboť emisní spektrum laserových diod pro čerpání aktivního prostředí je tvořeno jednou úzkou spektrální čarou na vlnové délce 808 nm, která odpovídá absorpční čáře 5

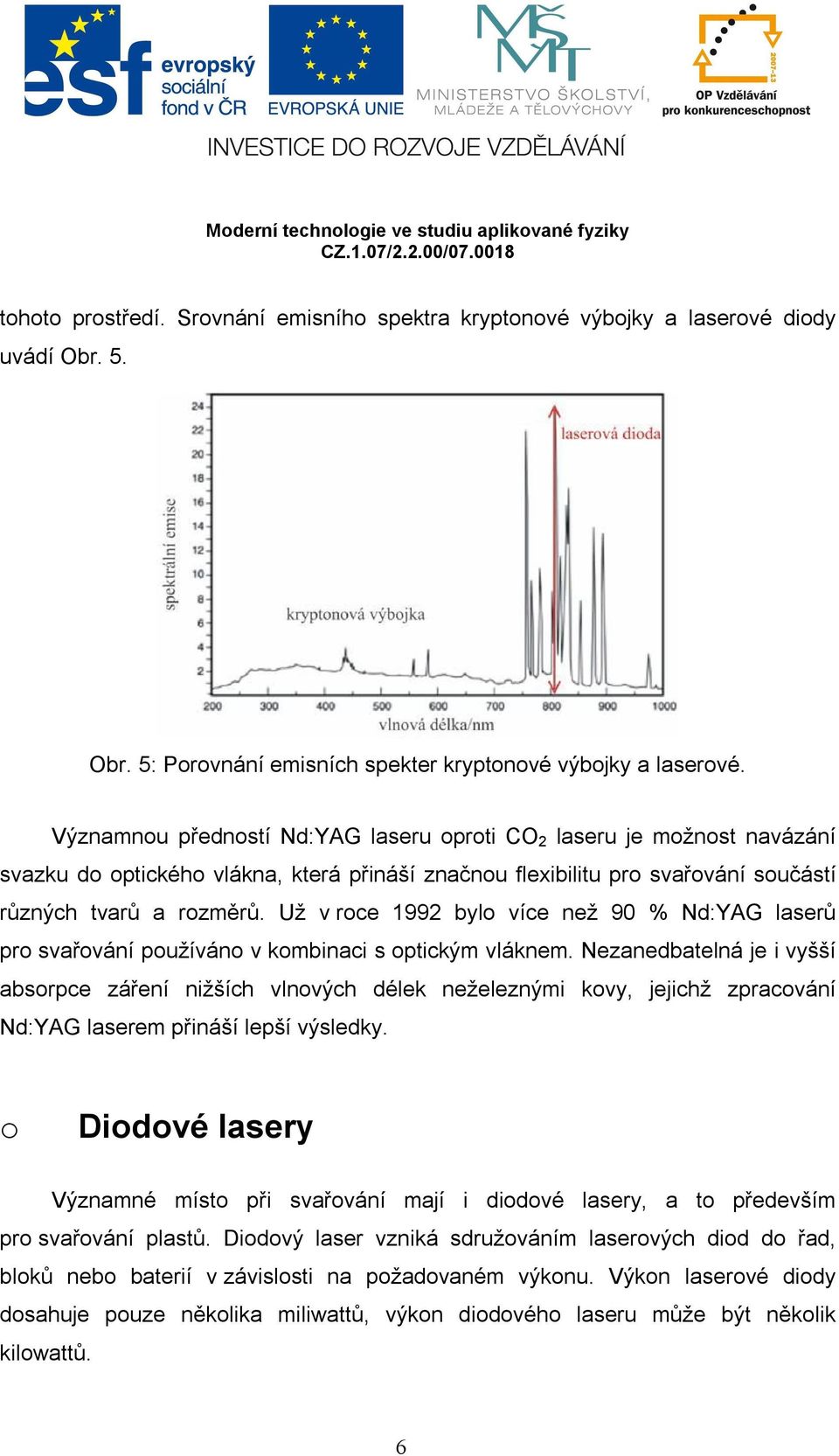

6 tohoto prostředí. Srovnání emisního spektra kryptonové výbojky a laserové diody uvádí Obr. 5. Obr. 5: Porovnání emisních spekter kryptonové výbojky a laserové. Významnou předností Nd:YAG laseru oproti CO 2 laseru je možnost navázání svazku do optického vlákna, která přináší značnou flexibilitu pro svařování součástí různých tvarů a rozměrů. Už v roce 1992 bylo více než 90 % Nd:YAG laserů pro svařování používáno v kombinaci s optickým vláknem. Nezanedbatelná je i vyšší absorpce záření nižších vlnových délek neželeznými kovy, jejichž zpracování Nd:YAG laserem přináší lepší výsledky. o Diodové lasery Významné místo při svařování mají i diodové lasery, a to především pro svařování plastů. Diodový laser vzniká sdružováním laserových diod do řad, bloků nebo baterií v závislosti na požadovaném výkonu. Výkon laserové diody dosahuje pouze několika miliwattů, výkon diodového laseru může být několik kilowattů. 6

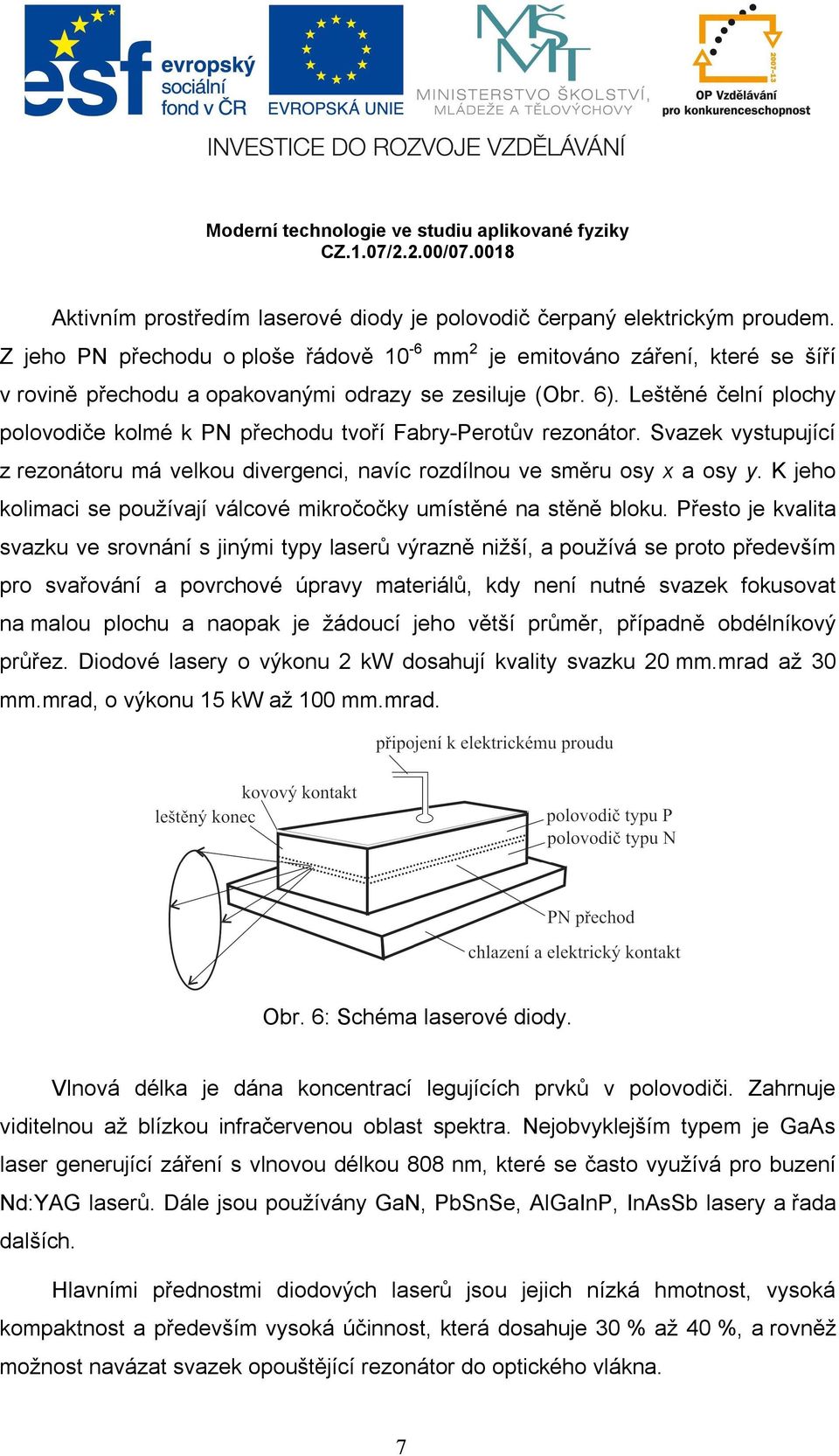

7 Aktivním prostředím laserové diody je polovodič čerpaný elektrickým proudem. Z jeho PN přechodu o ploše řádově 10-6 mm 2 je emitováno záření, které se šíří v rovině přechodu a opakovanými odrazy se zesiluje (Obr. 6). Leštěné čelní plochy polovodiče kolmé k PN přechodu tvoří Fabry-Perotův rezonátor. Svazek vystupující z rezonátoru má velkou divergenci, navíc rozdílnou ve směru osy x a osy y. K jeho kolimaci se používají válcové mikročočky umístěné na stěně bloku. Přesto je kvalita svazku ve srovnání s jinými typy laserů výrazně nižší, a používá se proto především pro svařování a povrchové úpravy materiálů, kdy není nutné svazek fokusovat na malou plochu a naopak je žádoucí jeho větší průměr, případně obdélníkový průřez. Diodové lasery o výkonu 2 kw dosahují kvality svazku 20 mm.mrad až 30 mm.mrad, o výkonu 15 kw až 100 mm.mrad. Obr. 6: Schéma laserové diody. Vlnová délka je dána koncentrací legujících prvků v polovodiči. Zahrnuje viditelnou až blízkou infračervenou oblast spektra. Nejobvyklejším typem je GaAs laser generující záření s vlnovou délkou 808 nm, které se často využívá pro buzení Nd:YAG laserů. Dále jsou používány GaN, PbSnSe, AlGaInP, InAsSb lasery a řada dalších. Hlavními přednostmi diodových laserů jsou jejich nízká hmotnost, vysoká kompaktnost a především vysoká účinnost, která dosahuje 30 % až 40 %, a rovněž možnost navázat svazek opouštějící rezonátor do optického vlákna. 7

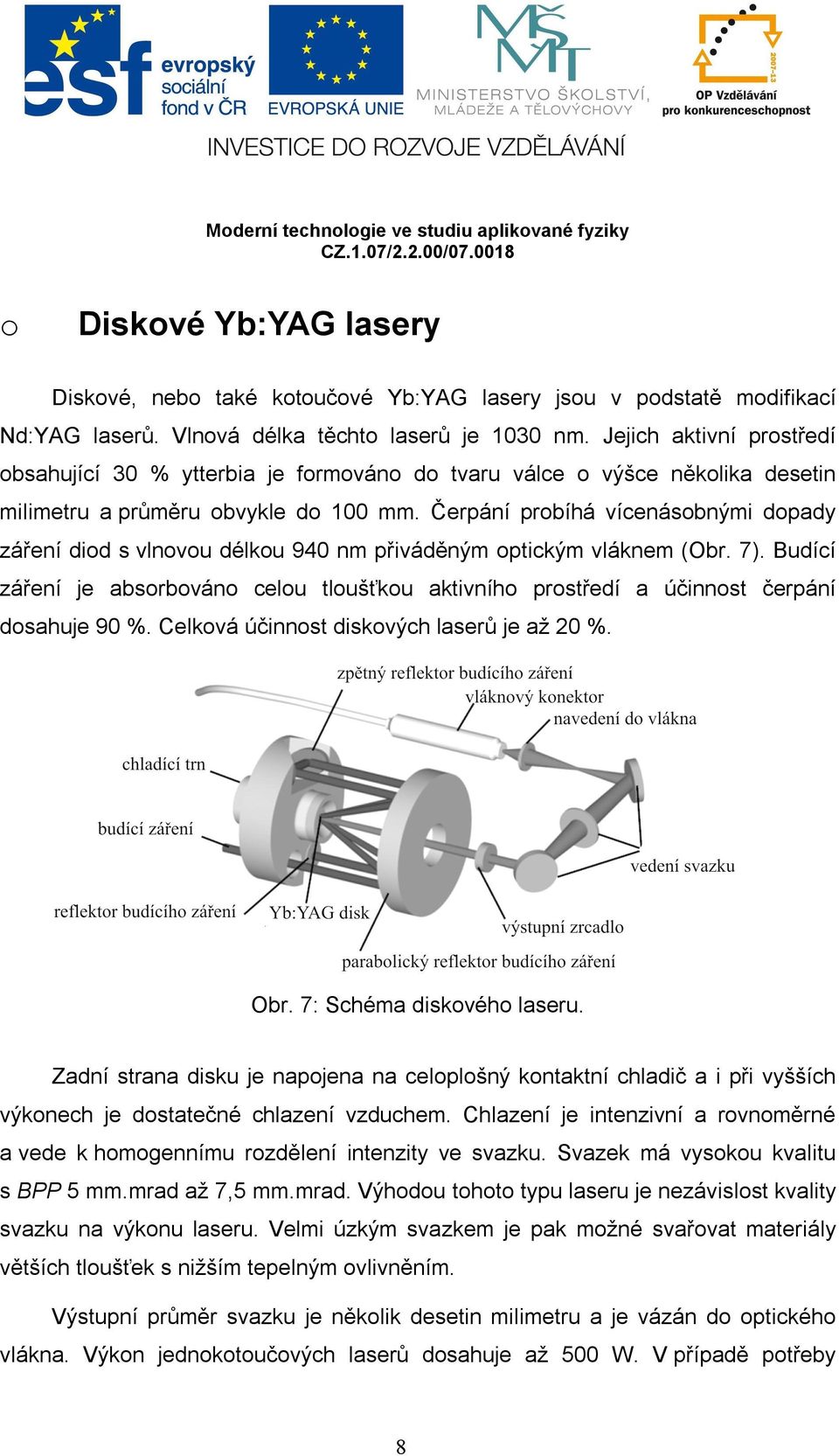

8 o Diskové Yb:YAG lasery Diskové, nebo také kotoučové Yb:YAG lasery jsou v podstatě modifikací Nd:YAG laserů. Vlnová délka těchto laserů je 1030 nm. Jejich aktivní prostředí obsahující 30 % ytterbia je formováno do tvaru válce o výšce několika desetin milimetru a průměru obvykle do 100 mm. Čerpání probíhá vícenásobnými dopady záření diod s vlnovou délkou 940 nm přiváděným optickým vláknem (Obr. 7). Budící záření je absorbováno celou tloušťkou aktivního prostředí a účinnost čerpání dosahuje 90 %. Celková účinnost diskových laserů je až 20 %. Obr. 7: Schéma diskového laseru. Zadní strana disku je napojena na celoplošný kontaktní chladič a i při vyšších výkonech je dostatečné chlazení vzduchem. Chlazení je intenzivní a rovnoměrné a vede k homogennímu rozdělení intenzity ve svazku. Svazek má vysokou kvalitu s BPP 5 mm.mrad až 7,5 mm.mrad. Výhodou tohoto typu laseru je nezávislost kvality svazku na výkonu laseru. Velmi úzkým svazkem je pak možné svařovat materiály větších tloušťek s nižším tepelným ovlivněním. Výstupní průměr svazku je několik desetin milimetru a je vázán do optického vlákna. Výkon jednokotoučových laserů dosahuje až 500 W. V případě potřeby 8
