1 Zálivkové a montážní hmoty

2 Podlévání ocelových konstrukcí nebo konstrukčních prvků z betonu je nedílnou součástí stavební praxe, obzvláště v oblastech těžkého strojírenství v energetice. Na zálivkové hmoty jsou obecně kladeny vysoké nároky. Pro správnou volbu zálivky na konkrétní stavbu je velmi důležité znát základní parametry těchto hmot. Ztráty při poruše či zničení zařízení, nebo ztráty způsobené výpadkem kapacity v důsledku selhání zálivkových hmot mohou být ohromné. Přitom požadavky na vlastnosti a aplikační podmínky neustále stoupají. Proto je nutné výběr správné zálivkové hmoty nepodcenit. Zálivkové hmoty firmy BASF Stavební hmoty Česká republika s.r.o. mají za sebou již více než několik desetiletí intenzivního vývoje a inovací. Firma dodává několik typů zálivek pod různými obchodními názvy. Nosnými produkty jsou zálivkové hmoty MASTERFLOW. Systém zálivek doplňují potom zálivkové materiály Emaco, případně PCI. Všechny produkty ze systému zálivkových hmot firmy BASF Stavební hmoty Česká republika s.r.o. splňují a neustále zvyšují svoji kvalitu v souladu s požadavky projektantů a stavebních inženýrů, které se týkají především přesnosti zalévání, stability objemu, trvanlivosti, houževnatosti, spolu s vynikající chemickou odolností. Základní struktura systému zálivových hmot firmy BASF Stavební hmoty Česká republika s.r.o. Typ zálivky Standardní cementové zálivky Cem. zálivka s ocelovým plnivem Tekutá konstrukční opravná malta Rychlé zálivkové a fixační hmoty Epoxidové zálivky Odpovídající zálivkové hmoty MASTERFLOW 940, PCI Repaflow (PCI Vergussmörtel) MASTERFLOW 885 EMACO R4 Fluid PCI Polyfix Plus MASTERFLOW 648 CP Plus Směs MASTERFLOW 940 představuje spolehlivou volbu pro většinu aplikací ve stavební praxi. Zálivkové hmoty MASTERFLOW vykazují trvale velmi dobré vlastnosti a umožňují všem účastníkům výstavby projektantům, architektům, stavebním firmám i investorům spolehlivou aplikaci zálivek pro všechny typy stavebních konstrukcí a pro všechny druhy technologií. Dále uvedené zálivky splňují požadavky a jsou zkoušeny podle celé řady národních norem (např. ASTM, BS, DIN, EN, ČSN) a směrnic pro výrobu a aplikaci (např. směrnice DAfStB /2006). Všechny výrobní závody BASF produkující zálivkové hmoty MASTERFLOW odpovídají svojí úrovní nejvyšším nárokům a jsou držiteli certifikátů: EN ISO 9001 a

3 Základní struktura a parametry zálivových hmot firmy BASF Stavební hmoty Česká republika s.r.o. STANDARDNÍ CEMENTOVÉ ZÁLIVKY NÁZEV Masterflow 940 PCI Repaflow (PCI Vergussmörtel) Masterflow 885 s ocelovým plnivem BALENÍ 25 kg 25 kg 25 kg POPIS cementová nesmrštivá vysokopevnostní zálivková malta cementová nesmrštivá vysokopevnostní zálivková malta velmi jemná nesmrštivá zálivková malta s ocel. plnivem a s vysokou pevností velikost zrna (max.) (mm) 4 mm 1 mm 2 mm zalévací vrstva (mm) s kamenivem 30% hm. (mm) 2580 mm 80 (s křemič. plnivem) mm > 100 mm 2560 mm spotřeba/vydatnost (l) (na jedno balení) 12,1 l 12 l 12,8 l záměsová voda (l) na 25 kg balení 3 l 3,6 l 4,64,8 l doba zpracovatelnosti (min) (při +20 C) 45 min 90 min 6070 min vytvrzení odstranění bednění cca 12 hod. cca 12 hod. cca 24 hod. mezní teploty zprac. ( C) +5 až +30 C +5 až +30 C +5 až +40 C využití / určeno pro: přesné zálivky základů pod stroje, pilířů, trámů, prefab. prvků opěrných zdí, trámů a sloupů, pevnostní zálivky šroubů a kotev přesné zálivky základů pod stroje, pilířů, trámů, pref. prvků, patek regálů apod. podlití mostních ložisek vhodná i pro velmi malé vrstvy podlití přesné zálivky strojů, základových a opěrných desek, prefab. prvků opěrných zdí, trámů a sloupů, vysoká houževnatost pev. v tlaku: (N/mm 2 ) po 1 hod. po 1 dnu po 7 dnech po 28 dnech tekutost (cm po 30 s) na průtočném žlabu Podrobný popis jednotlivých zálivkových hmot je obsažen v příslušných technických listech. TEKUTÁ MALTA Emaco R4 Fluid 25 kg vysokopevnostní, vlákny vyztužená, roztékavá konstrukční opravná malta 1,5 mm mm > 200 mm 12,8 l (roztékavá) 13,0 l (tekutá) 3,14,0 l 60 min cca 48 hod. +5 až +30 C opravy se statickou funkcí betonových konstrukčních prvků, prefab. prvků opěrných zdí, trámů a sloupů viz technický list produktu EPOXIDOVÁ ZÁLIVKA Masterflow 648 CP Plus 114,8 kg epoxidová zálivková hmota odolná vysokým teplotám a tlaku speciální zrno l pryskyřice 10,8 kg tvrdidlo 4 kg plnivo 100 kg min viz technický list produktu +5 až +30 C zalévání a podlévání strojů, konstrukcí, jeřábových drah, vysoce odolná v chemických provozech 66 (16 hod.) (75 tekutá) 2

4 Výběr správné zálivky základní parametry a principy Parametr Tekutost zálivky Chování Schopnost téci a vyplnit kompletně dutiny mezi základovou deskou, okolo montážních prvků apod. je klíčovým parametrem každé zálivkové hmoty. Vysoce tekuté zálivky zajišťují celoplošný kontakt mezi základem a zatěžovanými plochami strojů a zařízení, současně zajišťují jednoduchou a rychlou aplikaci. Tečení zálivky nesmí být dosaženo ale na úkor pevnosti, objemové stálosti či objemové hmotnosti. Cementové zálivky nesmí vykazovat žádné krvácení či segregaci, ani při největším stupni ztekucení, jež by vedly ke snížení schopnosti přenášet zatížení. Objemová stabilita / smrštění Kontaktní nosná plocha musí být ošetřována jak v plastickém, tak v zatuhlém stavu. Řízená expanze a smršťování v plastickém i zatvrdlém stavu jsou zcela zásadní pro dokonalou a dlouhodobou funkci zálivky. Případná porucha v nosné ploše vede ke ztrátě podpory, soudržnosti a významným a tudíž nákladným poruchám. Pevnost Vysoká pevnost v tlaku zálivky zajišťuje odolnost vůči namáhání, vznikajícímu při zatěžování. Funkční zálivka musí vykazovat vysokou pevnost, dokonalou tekutost bez ztráty trvanlivosti. Objemová hmotnost Vysoká objemová hmotnost zálivky je zárukou lepší schopnosti přenést zatížení a odolávat cyklickému či dynamickému namáhání. Trvanlivost Trvanlivost cementové zálivky je zajištěna pórovou a kapilární strukturou hmoty, součinitelem V/C a chemickou skladbou. Odolnost vůči sulfátům, mrazu a vodonepropustnost je základem trvanlivosti. Chemická odolnost Schopnost odolávat agresivnímu vnějšímu a vnitřnímu prostředí, jak přírodnímu tak umělému je klíčovým faktorem pro trvanlivost zálivky. Tepelná odolnost / creep / dotvarování Vysoká provozní teplota zvyšuje creep / dotvarování pryskyřičných zálivek. Kvalitní epoxidové zálivky odolávají teplotám až do +70 C. Pro teploty vyšší jsou vhodné cementové zálivky a zálivky s metalickou příměsí. Vibrace / dynamické namáhání Kombinace optimálních hodnot modulu pružnosti, hustoty a pevnosti v tlaku. Zásadní je nalezení optimální rovnováhy mezi dostatečně nízkým modulem, creepem / dotvarováním a tepelnou odolností. Cementové báze s metalickou příměsí se jeví jako optimální řešení, odolávající navíc vysokým teplotám i impaktu a abrazi. Houževnatost, odolnost vůči nárazu Objemová hmotnost, velikost zrna kameniva, jeho tvar a druh. Volba pojiva, speciálních přísad a příměsí ovlivňují hutnost vlastní matrice a zásadně definují parametry kontaktní zóny (kritická oblast) mezi matricí a plnivem. Rychlost uvedení do provozu V mnoha případech (časově omezené odstávky strojů, v dopravě apod.) je vedle výše zmíněných požadavků zcela zásadní také rychlost, s jakou dosáhne zálivka provozních parametrů. Speciální kvalitní minerální zálivky umožňují zatížení provozem již po několika hodinách po zalití. 3

5 Jednoduchá charakteristika zálivek firmy BASF Stavební hmoty Česká republika s.r.o. Standardní cementové zálivky Cementové zálivky MASTERFLOW s parametry dle ASTM C 827 a CRD s objemovou stálostí, určené pro přesné lité, čerpatelné a stabilizované podlévání Masterflow 940 Tekutá, čerpatelná, All-Round zálivka pro nejběžnější aplikace, která vytvrzuje bez smrštění a dosahuje vysokých finálních pevností (vrstva podlití 2580 mm, nad 80 mm s využitím plniva). Je formulována tak, že ji lze použít jako zavlhlou, plastickou i jako tekutou směs a je určena pro všechny standardní typy zálivek pod stroje a zařízení, betonové prvky, prefabrikáty, stěny či sloupy. Zachovává dobrou zpracovatelnost po dobu cca 60 min (+20 C) a lze ji čerpat do těžko přístupných míst. PCI Repaflow (PCI Vergussmörtel) Masterflow 885 Vysokopevnostní, vysoce tekutá, čerpatelná, jemná zálivka vhodná i pro velmi malé vrstvy podlití (5100 mm). Nesmrštivá zálivková malta, přirozené barvy, poskytuje dokonalé zalití a vyplnění dutin. Vykazuje vysokou počáteční i konečnou pevnost. Zpracovatelnost až 90 minut (+20 C). Klasifikována dle DafStb VeBMR Rili. Cementová báze s metalickou příměsí, vhodná pro vysoké teploty, je nesmrštivá zálivka, s obsahem kovového plniva, která má přesně definované vlastnosti (tloušťka podlití 2560 mm). Ocelové a vybrané silikátové plnivo zajišťuje zvýšenou odolnost proti dynamickému namáhání a zvýšenou odolnost vůči mechanickým nárazům (impaktu). Zálivka je určena pro nejtěžší podmínky, včetně střídání / kolísání teplot a vlhkosti. Tekuté malty Tekuta malta EMACO splňující EN 1504 v třídě R4 EMACO R4 Fluid Tekutá nebo roztékavá jednosložková konstrukční správková malta, vysokopevnostní směs s minimalizovaným smršťováním.výrobek splňuje požadavky nové evropskénormy EN 1504, část 3, třída R4 (pro zajištění statické funkce). Tloušťka vrstvy mm, nebo > 200 s využitím plniva. Rychlé zálivkové a fixační hmoty Montážní zálivkové hmoty na cementové bázi s rychlým náběhem pevností PCI Polyfix Plus Blesková fixační malta k rychlé montáži u nadzemních i podzemních konstrukcí. Velmi rychlý náběh pevnosti (již po 5-ti min při +23 C). Je vhodná pro rychlé osazování ocelových profilů a jiných stavebních prvků. Bez přítomnosti chloridů, nezpůsobuje korozi oceli. Aplikace bez spojovacího můstku. Zpracovatelnost 3 min. Tloušťka vrstvy 550 mm, až do 100 mm s křemičitým plnivem frakce 4/8. Epoxidové zálivky Zálivky MASTERFLOW speciální pro nejvyšší nároky v průmyslu, energetice, dopravě Masterflow 648 CP Plus Je vyráběna z nejkvalitnějších epoxidových pryskyřic a z pečlivě definovaného kameniva přesné skladby. Epoxidová zálivka má výborné parametry, které z ní učinily velmi často používanou zálivku pro těžké strojírenství a energetiku. Má vysoké finální pevnosti v tlaku, tahu a ohybu a je odolná mnoha průmyslovým chemikáliím, spolehlivá i za vysokých pracovních teplot (T < +70 C), při extrémních vibracích a dynamickém namáhání. Tloušťka podlití mm (větší hmotu propichovat ocelovým drátem). 4

6 Příklady z praxe stavebnictví Jednoduchost přípravy a aplikace zmíněných hmot dovoluje každému uživateli dosáhnout v minimálním čase profesionálních výsledků. Kromě vysokých jakostních parametrů čerstvé směsi (zajištěna stabilita i při největší tekutosti, bez krvácení, stabilita objemu a vyplnění zalévaného prostoru zaručena řízeným bobtnáním v plastické fázi) a finálních vysokých pevností v tlaku, tahu a ohybu, lze vhodným výběrem hmot zajistit také extrémně rychlý postup prací použitím speciálních rychletvrdnoucích směsí. Zalévané či montované prvky lze pak podrobit předpokládanému zatížení již v průběhu několika málo minut/hodin. 5

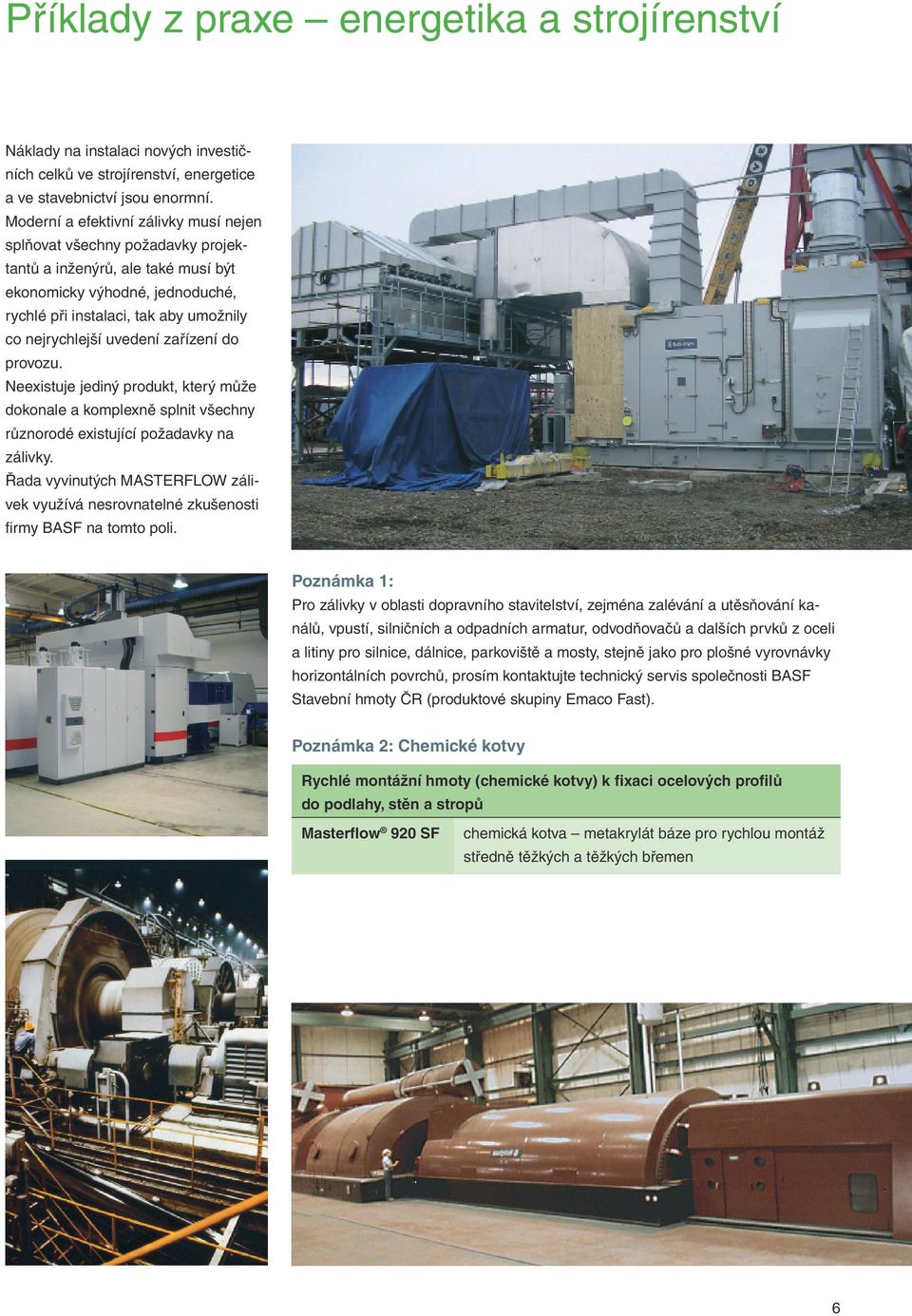

7 Příklady z praxe energetika a strojírenství Náklady na instalaci nových investičních celků ve strojírenství, energetice a ve stavebnictví jsou enormní. Moderní a efektivní zálivky musí nejen splňovat všechny požadavky projektantů a inženýrů, ale také musí být ekonomicky výhodné, jednoduché, rychlé při instalaci, tak aby umožnily co nejrychlejší uvedení zařízení do provozu. Neexistuje jediný produkt, který může dokonale a komplexně splnit všechny různorodé existující požadavky na zálivky. Řada vyvinutých MASTERFLOW zálivek využívá nesrovnatelné zkušenosti firmy BASF na tomto poli. Poznámka 1: Pro zálivky v oblasti dopravního stavitelství, zejména zalévání a utěsňování kanálů, vpustí, silničních a odpadních armatur, odvodňovačů a dalších prvků z oceli a litiny pro silnice, dálnice, parkoviště a mosty, stejně jako pro plošné vyrovnávky horizontálních povrchů, prosím kontaktujte technický servis společnosti BASF Stavební hmoty ČR (produktové skupiny Emaco Fast). Poznámka 2: Chemické kotvy Rychlé montážní hmoty (chemické kotvy) k fixaci ocelových profilů do podlahy, stěn a stropů Masterflow 920 SF chemická kotva metakrylát báze pro rychlou montáž středně těžkých a těžkých břemen 6

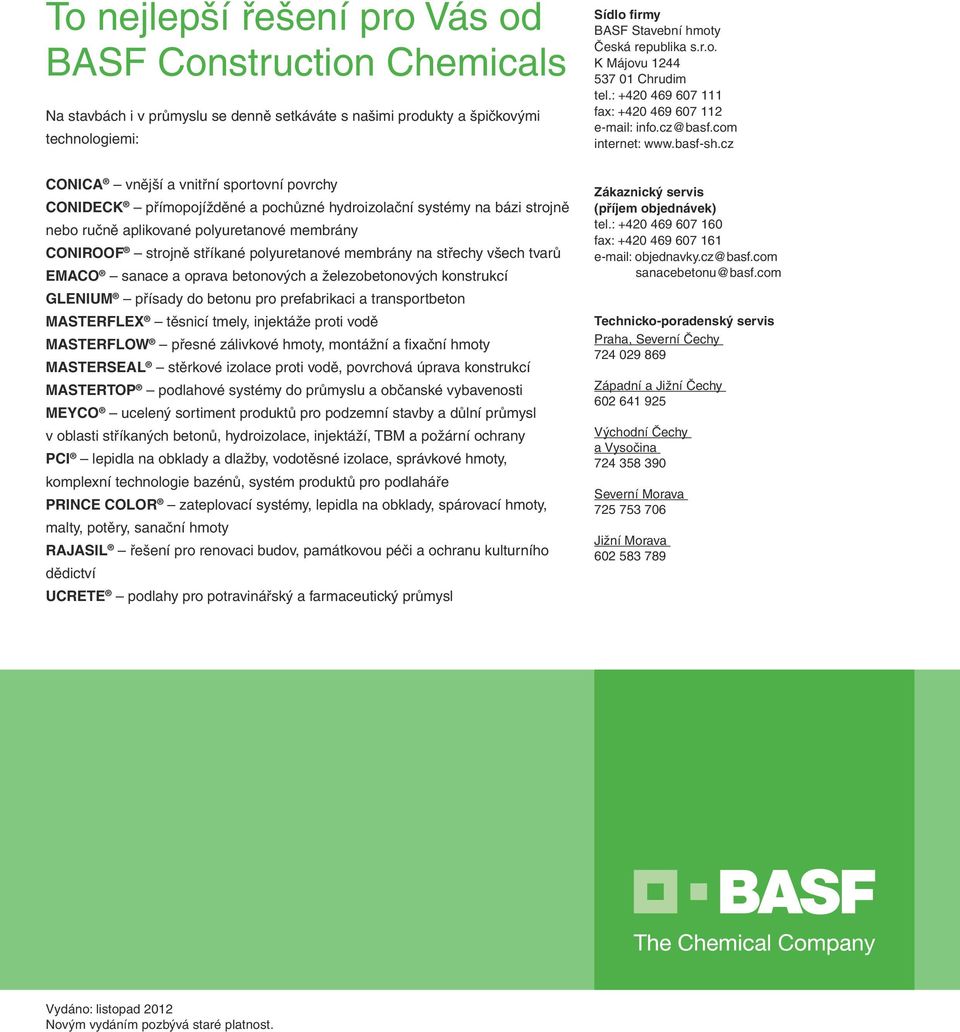

8 To nejlepší řešení pro Vás od BASF Construction Chemicals Na stavbách i v průmyslu se denně setkáváte s našimi produkty a špičkovými technologiemi: Sídlo firmy BASF Stavební hmoty Česká republika s.r.o. K Májovu Chrudim tel.: fax: info.cz@basf.com internet: CONICA vnější a vnitřní sportovní povrchy CONIDECK přímopojížděné a pochůzné hydroizolační systémy na bázi strojně nebo ručně aplikované polyuretanové membrány CONIROOF strojně stříkané polyuretanové membrány na střechy všech tvarů EMACO sanace a oprava betonových a železobetonových konstrukcí GLENIUM přísady do betonu pro prefabrikaci a transportbeton MASTERFLEX těsnicí tmely, injektáže proti vodě MASTERFLOW přesné zálivkové hmoty, montážní a fixační hmoty MASTERSEAL stěrkové izolace proti vodě, povrchová úprava konstrukcí MASTERTOP podlahové systémy do průmyslu a občanské vybavenosti MEYCO ucelený sortiment produktů pro podzemní stavby a důlní průmysl v oblasti stříkaných betonů, hydroizolace, injektáží, TBM a požární ochrany PCI lepidla na obklady a dlažby, vodotěsné izolace, správkové hmoty, komplexní technologie bazénů, systém produktů pro podlaháře PRINCE COLOR zateplovací systémy, lepidla na obklady, spárovací hmoty, malty, potěry, sanační hmoty RAJASIL řešení pro renovaci budov, památkovou péči a ochranu kulturního dědictví UCRETE podlahy pro potravinářský a farmaceutický průmysl Zákaznický servis (příjem objednávek) tel.: fax: objednavky.cz@basf.com sanacebetonu@basf.com Technicko-poradenský servis Praha, Severní Čechy Západní a Jižní Čechy Východní Čechy a Vysočina Severní Morava Jižní Morava Vydáno: listopad 2012 Novým vydáním pozbývá staré platnost.
