Holoprojektor. Martin Brož Delta4
|
|
- Radomír Fišer
- před 8 lety
- Počet zobrazení:
Transkript
1 Holoprojektor Martin Brož Delta4 Přístroj není až tak stoprocentní LASERový holoprojektor, jak by mohl název článku naznačit, jedná se spíše o zařízení pracující s LASEROvým paprskem, a pomocí páru zrcátek tento paprsek rozmítá tak, že imituje vcelku dobře různé obrazce. Technické údaje: Napájecí napětí: 230V/50Hz Příkon: Podle použitého transformátoru. LASER: Laserové ukazovátko 5 10mW. Vnější rozměry: 100 x 80 mm. Indikace: Připojení napájení a připojení LASERu. Popis zapojení: Celý přístroj se dá popsat ve třech krocích, za prvé je to Modem, za druhé Řídicí jednotka a za třetí Zdroj. Tyto všechny prvky jsou obsáhlé na jedné desce plošného spoje. Přístroj má však ještě jednu velmi důležitou sekci, a tou je mechanická konstrukce projektoru. Schéma zapojení funguje následovně. Předložená konstrukce využívá koherentnosti LASERového paprsku a jeho odrazu od zrcadel. ( tvz : Lisajousových obrazců ) Základem celého obvodu jsou dvě na sobě nezávisle rotující zrcadla připevněná na stejnosměrných synchronních motorcích. Které rotují se zde již zmíněnými zrcadli. Druhou částí celé konstrukce je tak zvaná řídicí část. Ta má za účel řídit otáčky motorků a tím i zajisti výsledný obraz laserového paprsku. Tato část má v sobě zahrnut napájecí zdroj, modemovou část pro řízení Laseru pomocí počítače spolu s převodníkovou částí a taktéž i řídicí. ZDROJ : V našem případě jsem použil transformátor s jedním primárním a jedním sekundárním napětím. A to s primárním 230V a sekundárním 15V asi A. Nejvhodnější je použít transformátor z televize. Za tímto transformátorem je pak zapojen usměrňovací můstek a dvojice kondenzátorů C1,C2 o kapacitě asi 1000 uf. Celková kapacita tak činí asi 2000 uf. Ale i zde záleží hlavně na použitém transformátoru. Kondenzátor C3 pak slouží na odfiltrování zbytkových parazitních kmitočtů. Takto usměrněné a odfiltrované napětí teče do stabilizátoru napětí IO.1 na 12V a IO.2 na 5V. Plošný spoj je navrhován pro stabilizátory na proud 1-2 A ale i přesto se velmi hřejí, proto je doporučeno je vybavit chladiči, a v krajních případech větráčkem. Za zmínku stojí také připomenutí, že na výstupu jsou další kondenzátory a to C4 a C5. Odtud jsou pak napětí rozváděná k ostatním obvodům. Nejhlavnější je rozvod +5V kterým napájíme Laserové ukazovátko. To je uskutečněno pomocí zenerovy diody D5, R7, T6 které vytváří stabilní napětí 3.1V pro napájení LASERové diody. To zaručuje přiměřené napájení pro Laser. Doporučuji ovšem vybavit obvod generátorem 15 KHz pro LASER. Další částí je MODEM : Zde bylo užito ke komunikaci LPT ( paralelního ) portu počítače. Komunikační program lze stáhnout na stránkách Delta4.elektronik, a je stvořen pro Windows 98. Signály vysílané tímto programem jsou nejprve přiváděny na rezistory R1 a R2 a odtud putují do optočlenů, IC1 a IC2. IC1 má za úkol nastavovat rychlosti motorku, což má za následek širokou škálu obrazců. A IC2 ovládá reverzaci chodu motoru tím škálu obrazců zdvojnásobíme. Za zmínku také asi stojí podotknout, že celý systém je ovládán frekvencí. Postup je potom následující. Na IC1 přivádíme sled impulsů, ty otevírají v tomto optronu tranzistor, který pak přes diodu D1 a rezistor R3 nabijí kondenzátor C6. Tím je způsoben lineární pokles či vzestup napětí na výstupu. Toto napětí pak přes rezistor R4 otevírá MOS tranzistor T5 který ovládá otáčky motorku. MOS tranzistor byl použit záměrně, jelikož obyčejný tranzistor typu NPN je ovládaný proudem, takže kondenzátor by se vybíjel velmi rychle a motorek by sebou pouze škubal, o tranzistoru MOS je známo že je řízen polem, tedy napětím, takže se chová jakoby nějaký vyhodnocovací obvod porovnávající napětí na C6 a podle toho se otevírá. A však, k tomuto tranzistoru je připojen ještě další, který má za úkol prvotní nastavení otáček, nebo ho lze využít také jako manuální ovládání zařízení. Jedná se o tranzistor T2, je typu NPN a je zapojen na stejné vývody jako T5. Krom báze, která je připojena přes odpor R3 na potenciometr P1. ( MANUÁLNÍ OVLÁDÁNÍ a prvotní krok motorku.) Výstupní signál z IC.2 tedy signál na emitorech je pak přiváděn do relé. Toto relé, jak jsem se již zmínil, má za úkol reverzi motorku. Toho docílíme přehozením kontaktů, tak jak je to uvedeno ve schématu. Odtud je pak napětí vedeno na svorky motorku 1. Toto relé ovládá signál z IC2 který je veden přes diodu D2 na bázi tranzistoru T3, který pouští signál na cívku relé. Přičemž dioda D3 plní jenom ochranou funkci, když se relé vypne, vznikne v cívce parazitní napětí, které by mohlo nepříznivě působit na ostatní obvody. Jako posledním obvodem je obvod pro nastavení rychlosti motorku 2. Tento obvod se skládá z odporového trimru PT1 rezistoru R6 a tranzistoru T4.

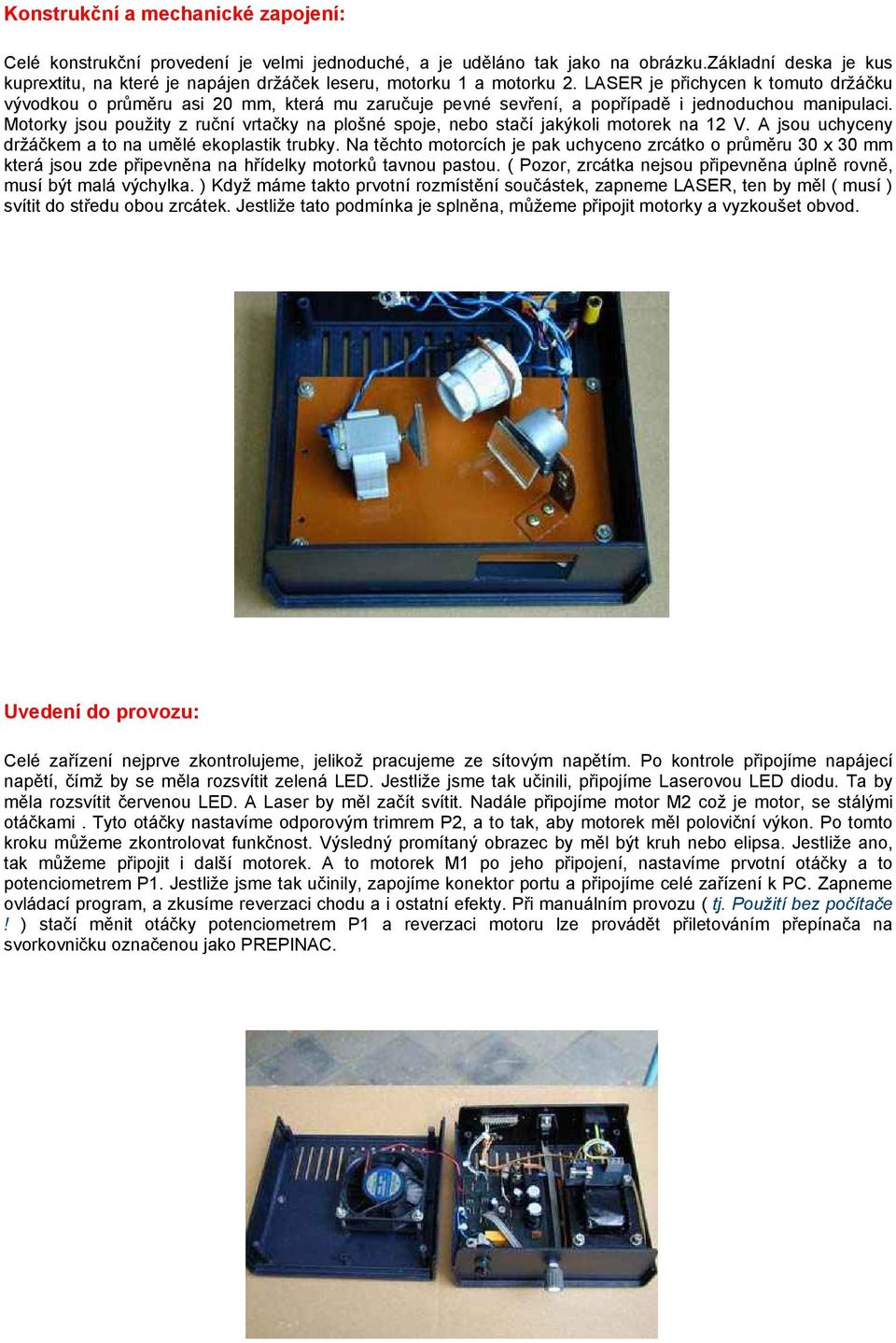

2 Konstrukční a mechanické zapojení: Celé konstrukční provedení je velmi jednoduché, a je uděláno tak jako na obrázku.základní deska je kus kuprextitu, na které je napájen držáček leseru, motorku 1 a motorku 2. LASER je přichycen k tomuto držáčku vývodkou o průměru asi 20 mm, která mu zaručuje pevné sevření, a popřípadě i jednoduchou manipulaci. Motorky jsou použity z ruční vrtačky na plošné spoje, nebo stačí jakýkoli motorek na 12 V. A jsou uchyceny držáčkem a to na umělé ekoplastik trubky. Na těchto motorcích je pak uchyceno zrcátko o průměru 30 x 30 mm která jsou zde připevněna na hřídelky motorků tavnou pastou. ( Pozor, zrcátka nejsou připevněna úplně rovně, musí být malá výchylka. ) Když máme takto prvotní rozmístění součástek, zapneme LASER, ten by měl ( musí ) svítit do středu obou zrcátek. Jestliže tato podmínka je splněna, můžeme připojit motorky a vyzkoušet obvod. Uvedení do provozu: Celé zařízení nejprve zkontrolujeme, jelikož pracujeme ze sítovým napětím. Po kontrole připojíme napájecí napětí, čímž by se měla rozsvítit zelená LED. Jestliže jsme tak učinili, připojíme Laserovou LED diodu. Ta by měla rozsvítit červenou LED. A Laser by měl začít svítit. Nadále připojíme motor M2 což je motor, se stálými otáčkami. Tyto otáčky nastavíme odporovým trimrem P2, a to tak, aby motorek měl poloviční výkon. Po tomto kroku můžeme zkontrolovat funkčnost. Výsledný promítaný obrazec by měl být kruh nebo elipsa. Jestliže ano, tak můžeme připojit i další motorek. A to motorek M1 po jeho připojení, nastavíme prvotní otáčky a to potenciometrem P1. Jestliže jsme tak učinily, zapojíme konektor portu a připojíme celé zařízení k PC. Zapneme ovládací program, a zkusíme reverzaci chodu a i ostatní efekty. Při manuálním provozu ( tj. Použití bez počítače! ) stačí měnit otáčky potenciometrem P1 a reverzaci motoru lze provádět přiletováním přepínača na svorkovničku označenou jako PREPINAC.

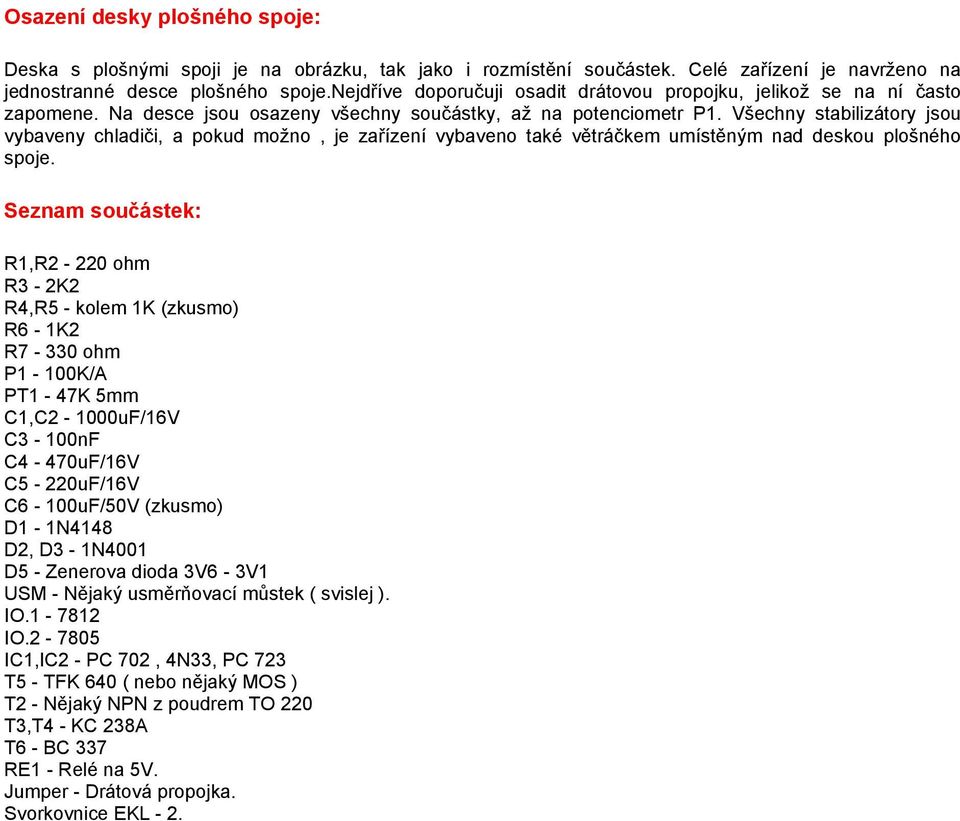

3 Osazení desky plošného spoje: Deska s plošnými spoji je na obrázku, tak jako i rozmístění součástek. Celé zařízení je navrženo na jednostranné desce plošného spoje.nejdříve doporučuji osadit drátovou propojku, jelikož se na ní často zapomene. Na desce jsou osazeny všechny součástky, až na potenciometr P1. Všechny stabilizátory jsou vybaveny chladiči, a pokud možno, je zařízení vybaveno také větráčkem umístěným nad deskou plošného spoje. Seznam součástek: R1,R2-220 ohm R3-2K2 R4,R5 - kolem 1K (zkusmo) R6-1K2 R7-330 ohm P1-100K/A PT1-47K 5mm C1,C2-1000uF/16V C3-100nF C4-470uF/16V C5-220uF/16V C6-100uF/50V (zkusmo) D1-1N4148 D2, D3-1N4001 D5 - Zenerova dioda 3V6-3V1 USM - Nějaký usměrňovací můstek ( svislej ). IO IO IC1,IC2 - PC 702, 4N33, PC 723 T5 - TFK 640 ( nebo nějaký MOS ) T2 - Nějaký NPN z poudrem TO 220 T3,T4 - KC 238A T6 - BC 337 RE1 - Relé na 5V. Jumper - Drátová propojka. Svorkovnice EKL - 2.

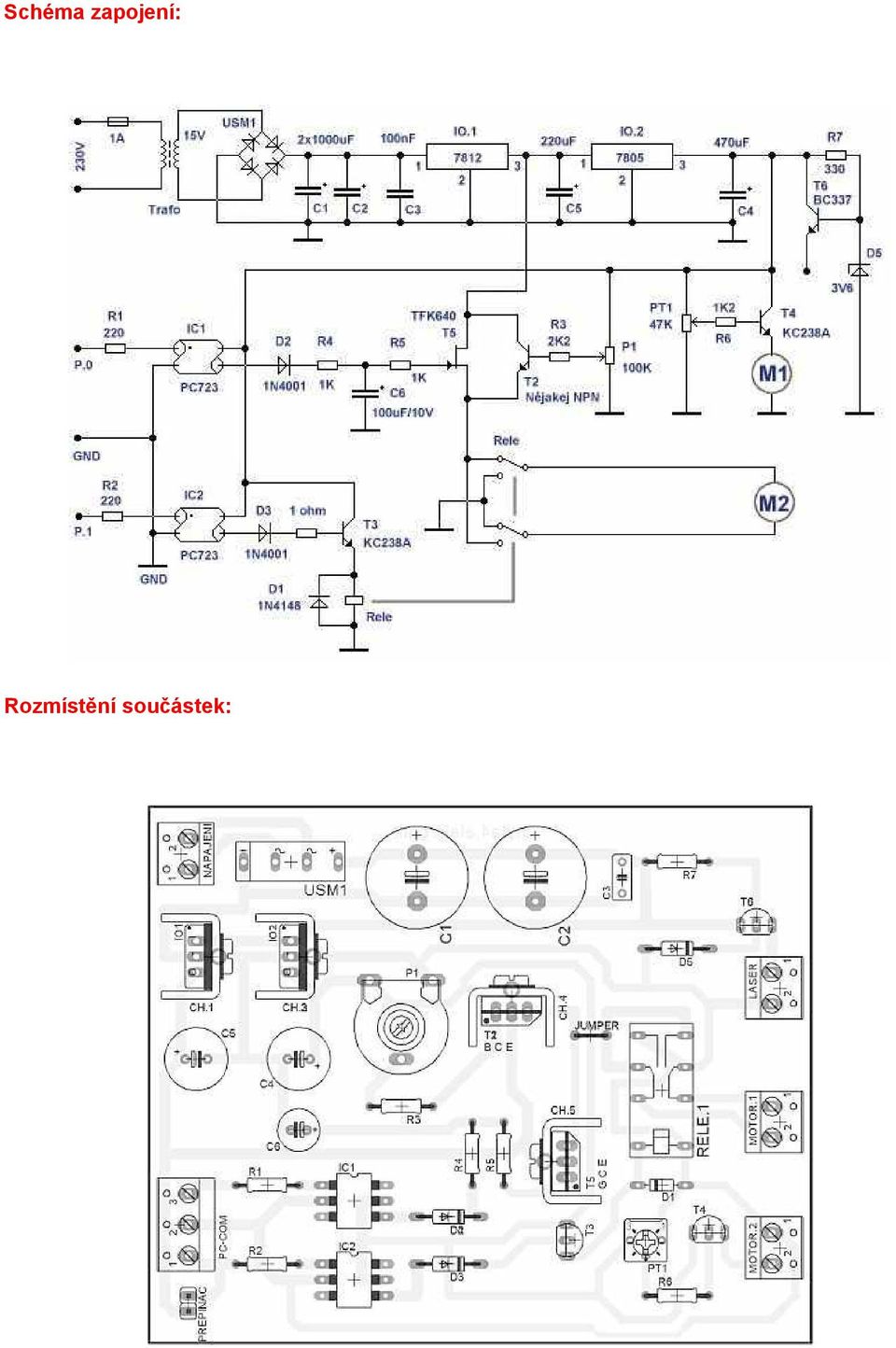

4 Schéma zapojení: Rozmístění součástek:

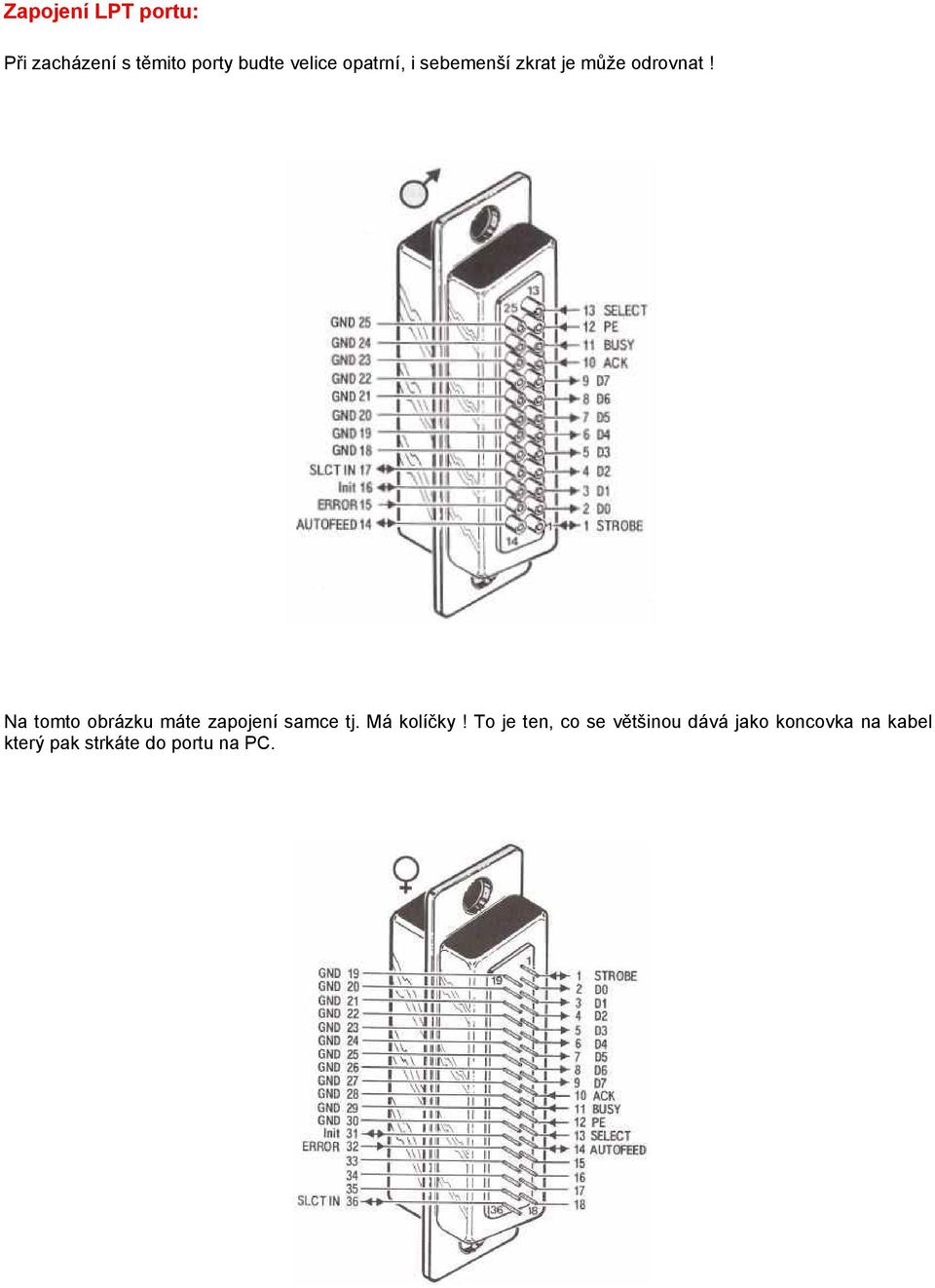

5 Zapojení LPT portu: Při zacházení s těmito porty budte velice opatrní, i sebemenší zkrat je může odrovnat! Na tomto obrázku máte zapojení samce tj. Má kolíčky! To je ten, co se většinou dává jako koncovka na kabel který pak strkáte do portu na PC.

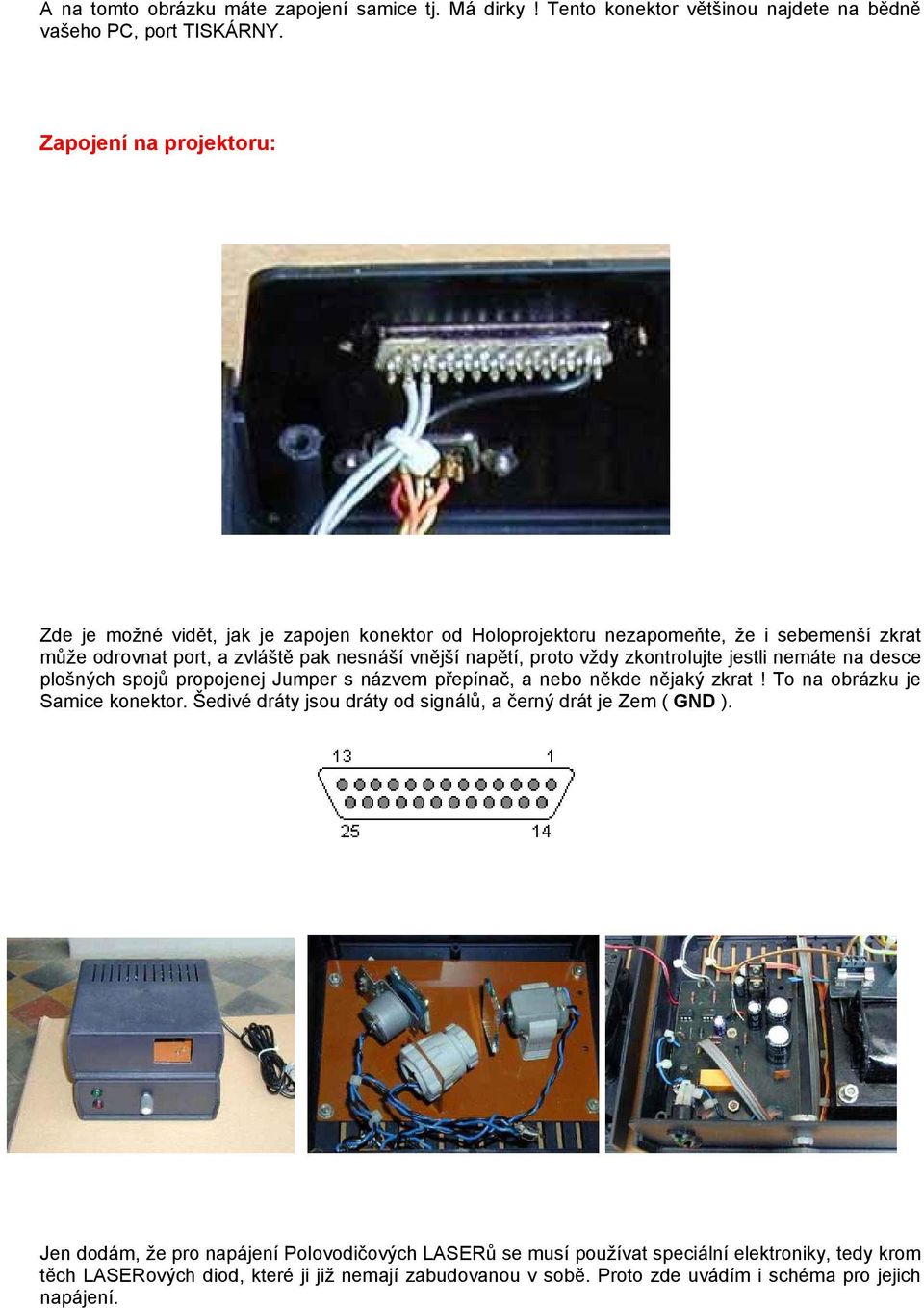

6 A na tomto obrázku máte zapojení samice tj. Má dirky! Tento konektor většinou najdete na bědně vašeho PC, port TISKÁRNY. Zapojení na projektoru: Zde je možné vidět, jak je zapojen konektor od Holoprojektoru nezapomeňte, že i sebemenší zkrat může odrovnat port, a zvláště pak nesnáší vnější napětí, proto vždy zkontrolujte jestli nemáte na desce plošných spojů propojenej Jumper s názvem přepínač, a nebo někde nějaký zkrat! To na obrázku je Samice konektor. Šedivé dráty jsou dráty od signálů, a černý drát je Zem ( GND ). Jen dodám, že pro napájení Polovodičových LASERů se musí používat speciální elektroniky, tedy krom těch LASERových diod, které ji již nemají zabudovanou v sobě. Proto zde uvádím i schéma pro jejich napájení.
7 A takto vypadá manuální zapojení, které zcela nepotřebuje žádné PC ovládání, a ani žádný program. Toto zapojení je od: Tomáš Cabaj - Poschuk@seznam.cz
