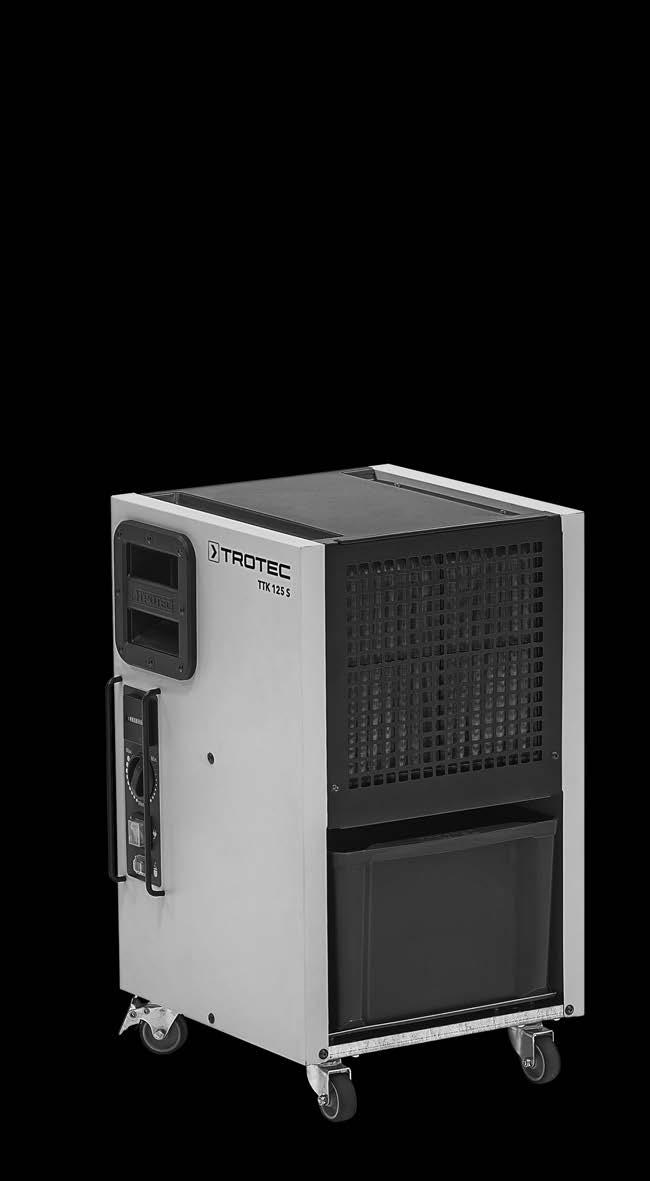

1 TTK 125 S CS NÁVOD K OBSLUZE VYSOUŠEČ VZDUCHU TRTBATTK125STC002CS

2 Obsah Aktuální verzi návodu k obsluze naleznete na adrese: Pokyny k návodu k obsluze... 1 Bezpečnost... 2 TTK 125 S Informace o přístroji... 4 Transport a skladování... 5 Obsluha... 5 Chyby a poruchy... 9 Údržba Technická příloha Prohlášení o shodě Pokyny k návodu k obsluze Symboly Varování před elektrickým napětím Tento symbol označuje, že existují rizika pro život a zdraví osob, způsobená elektrickým napětím. Výstraha Signální slovo označuje nebezpečí se střední úrovní rizika, které může mít v případě zanedbání za následek vážné zranění nebo smrt. Právní upozornění Tato publikace nahrazuje všechny předchozí verze. Žádná část této publikace nesmí být v jakékoliv formě reprodukována ani zpracovávána, rozmnožována nebo šířena s použitím elektronických systémů bez písemného souhlasu společnosti Trotec GmbH & Co. KG. Technické změny vyhrazeny. Všechna práva vyhrazena. Názvy zboží budou dále používány bez záruky volné použitelnosti a v zásadě podle způsobu psaní výrobců. Všechny názvy zboží jsou registrované. Konstrukční změny v zájmu stálé optimalizace výrobků a změny tvaru a barvy zůstávají vyhrazeny. Rozsah dodávky se může odchylovat od vyobrazení výrobků. Tento dokument byl vypracován s náležitou pečlivostí. Trotec GmbH & Co. KG nepřebírá záruku za případné chyby nebo vynechané části. Trotec GmbH & Co. KG Pozor! Signální slovo označuje nebezpečí s nízkou úrovní rizika, které může mít v případě zanedbání za následek malé nebo středně těžké zranění. Upozornění Signální slovo poukazuje na důležité informace (např. na škody na majetku), ale nikoli na nebezpečí. Info Pokyny s tímto symbolem vám pomohou provádět vaše činnosti rychle a spolehlivě. Postupujte dle návodu Pokyny s tímto symbolem upozorňují, že je nutné dodržovat Návod k obsluze. 1 Návod k obsluze vysoušeč vzduchu TTK 125 S CS

3 Poskytnutí záruky a ručení Přístroj odpovídá základním bezpečnostním a zdravotním požadavkům příslušných ustanovení EU a jeho bezvadné fungování bylo ze strany výrobního závodu několikrát přezkoušeno. Pokud by se přesto objevily funkční poruchy, které nelze odstranit opatřeními v kapitole "Závady a poruchy", obraťte se prosím na prodejce nebo smluvního partnera. V případě uplatnění záruky je třeba uvést číslo přístroje (viz zadní strana přístroje). V případě nedodržení předpisů výrobce, zákonných požadavků nebo svévolném pozměnění přístrojů výrobce neručí za takto vzniklé škody. Zásahy do přístroje nebo neautorizovaná výměna jednotlivých dílů může výrazně narušit elektrickou bezpečnost přístroje a vede ke ztrátě záruky. Jakékoliv ručení za věcné škody či škody na zdraví a životě osob, vyplývající z nasazení a použití přístroje v rozporu s pokyny uvedenými v tomto návodu k obsluze, je vyloučeno. Technické změny designu a provedení v důsledku neustálého vývoje a zlepšování výrobku jsou vyhrazeny bez předchozího oznámení. Za škody v důsledku použití k jinému než určenému účelu se neručí. Poté rovněž zaniknou garanční nároky. Bezpečnost Tento návod si před uvedením do provozu / použitím přístroje pečlivě prostudujte a uchovávejte jej vždy v bezprostřední blízkosti místa instalace, příp. u přístroje! Neprovozujte přístroj v prostorách ohrožených výbuchem. Neprovozujte přístroj v agresivní atmosféře. Přistroj nainstalujte nastojato a stabilně. Po vlhkém čištění nechte přístroj vyschnout. Nikdy jej neprovozujte ve vlhkém stavu. Přístroj neprovozujte ani neobsluhujte, máteli mokré nebo vlhké ruce. Nevystavujte přístroj přímému vodnímu proudu. Nikdy do přístroje nestrkejte předměty ani končetiny. Přístroj za provozu nezakrývejte ani nepřenášejte. Nesedejte na přístroj. Přístroj není hračka. K přístroji nesmějí mít přístup děti a zvířata. Přístroj mějte stále pod kontrolou. Před každým použitím zkontrolujte, zda přístroj, jeho příslušenství a přípojné části nevykazují poškození. Nepoužívejte vadné přístroje ani jejich části. Zajistěte, aby veškeré elektrické kabely mimo přístroj byly chráněny proti poškození (např. zvířaty). Přístroj nikdy nepoužívejte, pokud jsou elektrický kabel nebo síťová přípojka poškozené! Elektrická přípojka musí odpovídat údajům v kapitole "Technická data". Síťovou vidlici zasuňte do řádně jištěné zásuvky. Prodlužovací kabely k síťovému kabelu volte podle příkonu přístroje, délky kabelu a účelu použití. Prodlužovací kabel zcela rozviňte. Zabraňte elektrickému přetížení. Před prováděním údržby, ošetřování nebo opravy přístroje vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením a vytažením zástrčky. Když přístroj nepoužíváte, vypněte jej a vytáhněte síťový kabel ze zásuvky. Přístroj nepoužívejte, pokud zjistíte poškození síťové zástrčky nebo síťových kabelů. Vadné síťové kabely představují vážné nebezpečí pro zdraví. Dodržujte podmínky skladování a provozu (viz kapitola Technické údaje). Zajistěte, aby sací a výfukový otvor byly volné. Zajistěte, aby strana sání byla vždy bez znečištění a volných předmětů. Přístroj přepravujte pouze nastojato a s vyprázdněnou nádobou na kondenzát, resp. vypouštěcí hadicí. Před uskladněním nebo přemístěním vypusťte nashromážděný kondenzát. Nepijte jej. Můžete ohrozit své zdraví! CS Návod k obsluze vysoušeč vzduchu TTK 125 S 2

4 Použití v souladu s účelem zařízení Přístroj TTK 125 S používejte výlučně k vysoušení a odvlhčování vzduchu v místnostech (např. po škodách způsobených prasklou trubkou nebo záplavami) a dodržujte technické údaje. K použití k určenému účelu patří: vysoušení a odvlhčování: obývacích prostor, prostor ke spaní, sprchování nebo sklepních prostor prádelen, chalup, obytných vozů, člunů permanentní udržování sucha: skladech, archivech, laboratořích koupelnách, prádelnách a převlékárnách atd. Použití k jinému než určenému účelu Neinstalujte přístroj na vlhký nebo zaplavený podklad. Nepoužívejte přístroj venku. Nepokládejte na přístroj žádné předměty k vysoušení, např. mokré oblečení. Svévolné konstrukční změny, nástavby nebo přestavby přístroje jsou zakázány. Kvalifikace personálu Osoby používající tento přístroj: si musejí být vědomy nebezpečí, které vzniká při práci s elektrickými přístroji ve vlhkém prostředí. prostudovat návod k použití a porozumět mu, zvláště kapitole Bezpečnost. Činnosti údržby, vyžadující otevření skříně, smějí provádět pouze firmy specializované na chladicí a klimatizační techniku nebo společnost Trotec. Zbytková nebezpečí Varování před elektrickým napětím Práce na elektrických konstrukčních částech smí provádět pouze autorizovaná odborná firma! Varování před elektrickým napětím Před veškerými pracemi vytáhněte konektor ze zásuvky! Vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. Výstraha Pokud tento přístroj používají nezaškolené osoby nesprávně nebo jinak než k určenému účelu, může představovat nebezpečí! Dbejte na kvalifikaci personálu! Výstraha Přístroj není hračka a nepatří do rukou dětem. Výstraha Nenechávejte volně ležet obalový materiál. Mohl by být nebezpečný pro děti. Upozornění Neprovozujte přístroj bez vloženého vzduchového filtru! Bez vzduchového filtru dojde k silnému znečištění vnitřku přístroje. Tím se může omezit výkon a přístroj se poškodí. Chování v případě havárie 1. V případě havárie odpojte přístroj od el. proudu: přístroj vypněte a vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. 2. Vadný přístroj nepřipojujte zpět k síťové přípojce. 3 Návod k obsluze vysoušeč vzduchu TTK 125 S CS

5 Informace o přístroji Popis přístroje Přístroj zajišťuje automatické vysoušení vzduchu v místnostech na principu kondenzace. Ventilátor nasává vlhký vzduch z místnosti přes přívodní vzduchový otvor (1) se vzduchovým filtrem (9), výparník a za ním umístěný kondenzátor. Na chladném výparníku se vzduch z místnosti ochladí až pod rosný bod. Vodní pára obsažená ve vzduchu se sráží jako kondenzát nebo rosa na lamelách výparníku. Na kondenzátoru se ochlazený vzduch zbavený vlhkosti opět ohřívá a je znovu vyfukován s teplotou cca 5 C nad teplotou místnosti. Takto upravený sušší vzduch se opět smíchává se vzduchem v místnosti. V důsledku toho, že vzduch v místnosti stále cirkuluje přístrojem, se sníží relativní vlhkost vzduchu v místnosti, kde je přístroj instalován. Zkondenzovaná voda odkapává v závislosti na teplotě a relativní vlhkosti vzduchu stále nebo jen během periodických rozmrazovacích fází do vany na kondenzát a integrovaným odtokovým hrdlem do nádoby na kondenzát, která je umístěna pod ním (4). Stav naplnění nádoby na kondenzát (4) se zjišťuje pomocí kolébky. Přístroj je pro ovládání a funkční kontrolu opatřen ovládacím pultem (6). Při dosažení max. stavu naplnění nádoby s kondenzátem (4) bliká kontrolka nádoby (viz kapitola "Ovládací prvky") na ovládacím pultu (6) oranžově. Přístroj se vypne. Kontrolka nádoby s kondenzátem zhasne až při opětovném vložení nádoby s kondenzátem (4). Volitelně lze kondenzovanou vodu odvést pomocí hadice na vypouštění kondenzátu na hadicové přípojce (3) (viz kapitola Provoz s hadicí na přípojce kondenzátu) nebo pomocí čerpadla na kondenzát, které lze dodatečně namontovat (viz kapitola Instalace čerpadla na kondenzát). Přístroj umožňuje snížení relativní vlhkosti vzduchu až na cca 32 %. Díky tepelnému záření vzniklému během provozu může pokojová teplota stoupnout o ca. 14 C. Popis přístroje Č. Označení 1 Přívodní vzduchový otvor 2 Přípojka pro volitelné čerpadlo na kondenzát 3 Přípojka pro hadici na vypouštění kondenzátu 4 Nádoba na kondenzát 5 Transportní kolečka 6 Ovládací pult 7 Výfukový otvor 8 Držadlo 9 Vzduchový filtr CS Návod k obsluze vysoušeč vzduchu TTK 125 S 4

6 Transport a skladování Transport Pro snadný transport je přístroj opatřen aretovatelnými transportními kolečky a postranními držadly. Před každým transportem dbejte následujících pokynů: 1. Vypněte přístroj síťovým spínačem (viz kapitola "Ovládací prvky"). 2. Vytáhněte síťovou vidlici ze zásuvky. Netahejte za síťový kabel! 3. Vyprázdněte nádobu na kondenzát, hadici na vypouštění kondenzátu nebo čerpadlo na kondenzát (volitelné). Dejte pozor na dokapávání kondenzátu. Po každém transportu dodržujte následující pokyny: 1. Přístroj po transportu postavte zpříma. 2. Zaaretujte transportní kolečka, aby nedocházelo k popojíždění přístroje. Obsluha Přístroj pracuje po zapnutí plně automaticky až do okamžiku odpojení naplněnou nádobou s kondenzátem. Neotvírejte okna ani dveře. Instalace Při instalaci přístroje dbejte na minimální vzdálenost od stěn a předmětů podle kapitoly "Technická data". Přistroj nainstalujte stabilně a vodorovně. Při instalaci přístroje dodržujte dostatečný odstup od zdrojů tepla. Při instalaci, zvláště v mokrých prostorách, zajistěte přístroj pomocí ochranného zařízení proti chybnému proudu, které odpovídá předpisům (FI spínač). Toto zařízení není součástí dodávky. A Skladování Pokud přístroj nepoužíváte, dodržujte tyto skladovací podmínky: v suchu, pod střechou, ve vzpřímené poloze na bezprašném místě, chráněném před přímým slunečním osvitem, příp. chráněný obalem před vnikajícím prachem. Skladovací teplota odpovídá uvedenému rozmezí provozní teploty v technických datech. C D B C Zajistěte, aby byly prodlužovací kabely kompletně rozvinuté. Pokyny k vysoušecímu výkonu Vysoušecí výkon závisí na: charakteru prostor teplotě v místnosti relativní vlhkosti vzduchu Čím vyšší teplota v místnosti a relativní vlhkost vzduchu, tím vyšší je vysoušecí výkon. Pro použití v obytných prostorách stačí relativní vlhkost vzduchu cca 50 až 60 %. Ve skladech a archivech by vlhkost vzduchu neměla překročit hodnotu cca 50 %. 5 Návod k obsluze vysoušeč vzduchu TTK 125 S CS

7 Ovládací prvky Ovládací pult Uvedení do provozu Vložení vzduchového filtru Před zapnutím se ujistěte, že je instalován vzduchový filtr. 10 A Č. Označení Počítadlo provozních hodin 11 Elektroměr (volitelně) 12 Otočný spínač 13 Síťový spínač; Svítí, když je přístroj zapnutý. 14 Kontrolka nádoby na kondenzát Přístroj je volitelně dostupný s ovládacím pultem s duálním počítadlem (viz obrázek vpravo nahoře). Ohledně tohoto příslušenství kontaktujte zákaznický servis Trotec. Čerpadlo na kondenzát (volitelně) Zapnutí přístroje 1. Ujistěte se, že je nádoba na kondenzát prázdná a správně vložená. Jinak přístroj nebude fungovat! 2. Síťovou vidlici zasuňte do řádně jištěné zásuvky. 3. Zapněte přístroj síťovým spínačem (13). 4. Přesvědčte se, že síťový spínač (13) svítí. 5. Zkontrolujte, zda kontrolka nádoby s kondenzátem (14) zhasla. Jinak nádobu s kondenzátem vyprázdněte. 6. Vlhkost vzduchu v místnosti regulujte pomocí otočného spínače (12). Druh režimu "Nepřetržitý režim" V nepřetržitém režimu vysouší přístroj vzduch nepřetržitě a nezávisle na obsahu vlhkosti. Normální provoz spustíte nastavením otočného spínače (12) do polohy Max. Automatické odmrazování Jeli pokojová teplota nižší než 11 C, výparník během odvlhčování zamrzne. Přístroj pak provede automatické odmrazení. Délka odstraňování ledu se může lišit. Během automatického odmrazování přístroj nevypínejte. Nevytahujte síťovou zástrčku ze síťové zásuvky. 15 Č. Označení 15 Tlačítko pro vyprázdnění zbylé vody z čerpadla na kondenzát Přístroj lze volitelně provozovat s čerpadlem na kondenzát (viz kapitola Instalace čerpadla na kondenzát (volitelně)). Ohledně tohoto příslušenství kontaktujte zákaznický servis Trotec. CS Návod k obsluze vysoušeč vzduchu TTK 125 S 6

8 Vyprazdňování nádoby s kondenzátem 1. Provoz s hadicí na přípojce kondenzátu Návod k obsluze vysoušeč vzduchu TTK 125 S CS

9 3. Odpojení z provozu Varování před elektrickým napětím Nedotýkejte se síťové zástrčky vlhkýma nebo mokrýma rukama. 1. Vypněte přístroj síťovým spínačem (viz kapitola "Ovládací prvky"). 2. V závislosti na provedení odstraňte kondenzát z přístroje následujícím způsobem: ð Čerpadlo na kondenzát (volitelné) vyprázdníte stisknutím tlačítka pro vyprázdnění zbývající vody z čerpadla. ð Vyprázdněte nádobu na kondenzát a vytřete ji dosucha čistým hadříkem. Dejte pozor na dokapávání kondenzátu. ð Odstraňte hadici na vypouštění kondenzátu a zbytkovou tekutinu v ní. 3. Nedotýkejte se síťové zástrčky vlhkýma nebo mokrýma rukama. 4. Vytáhněte síťovou zástrčku ze zásuvky. 5. Vyčistěte přístroj a zvláště vzduchový filtr podle kapitoly Údržba. 6. Přístroj skladujte podle kapitoly "Skladování". 1/2'' CS Návod k obsluze vysoušeč vzduchu TTK 125 S 8

10 Chyby a poruchy Přístroj byl během výroby několikrát testován, zda bezchybně funguje. Pokud by se však přesto objevily funkční poruchy, zkontrolujte přístroj podle následujícího seznamu. Přístroj se nerozběhne: Zkontrolujte síťovou přípojku ( 1/N/PE ~ 230V/ 50 Hz ). Zkontrolujte příp. poškození konektoru. Kontrolu elektrického zařízení musí provést firma specializovaná na chladicí a klimatizační techniku nebo společnost Trotec. Přístroj se přehřívá, je hlučný, příp. ztrácí na výkonu: Zkontrolujte, zda nejsou přívodní vzduchové otvory a vzduchový filtr znečištěné. Odstraňte vnější znečištění. Zkontrolujte, zda přístroj není zvenčí znečištěn (viz kapitola Údržba). Znečištěný vnitřek přístroje musí vyčistit firma specializovaná na chladicí a klimatizační techniku nebo společnost Trotec. Nefunguje váš přístroj po kontrolách bezvadně? Kontaktujte zákaznický servis, popř. nechte přístroj opravit ve firmě specializované na chladicí a klimatizační techniku nebo ve společnosti Trotec. Přístroj běží, ale netvoří se kondenzát: Zkontrolujte správné usazení nádoby na kondenzát. Zkontrolujte stav naplnění nádoby na kondenzát, příp. ji vyprázdněte. Kontrolka nádoby s kondenzátem se nesmí rozsvítit. Zkontrolujte, zda není nádoba na kondenzát znečištěna. V případě potřeby vyčistěte nádobu na kondenzát. Zkontrolujte teplotu v místnosti. Dodržujte přípustné pracovní rozmezí přístroje podle technických dat. Zajistěte, aby relativní vlhkost vzduchu odpovídala technickým datům. Zkontrolujte předem zvolenou požadovanou vlhkost vzduchu. Vlhkost vzduchu v prostoru instalace se musí nacházet nad zvoleným rozmezím. Předem nastavenou požadovanou vlhkost vzduchu můžete případně snížit pomocí otočného spínače. Zkontrolujte, zda není vzduchový filtr znečištěn. V případě potřeby vzduchový filtr vyčistěte nebo vyměňte. Zkontrolujte zvenčí kondenzátor, zda není znečištěn (viz kapitola "Údržba"). Znečištěný kondenzátor musí vyčistit firma specializovaná na chladicí a klimatizační techniku nebo společnost Trotec. Přístroj je hlučný, příp. vibruje: Zkontrolujte, zda je přístroj postaven nastojato a stabilně. 9 Návod k obsluze vysoušeč vzduchu TTK 125 S CS

11 Údržba Intervaly údržby Interval údržby a péče Vyprázdnění čerpadla na kondenzát, vany na kondenzát nebo kondenzační sušičky Zkontrolovat, příp. vyčistit sací a výfukové otvory od nečistot a cizích těles před každým uvedením do provozu v případě potřeby minimálně každé 2 týdny minimálně každé 4 týdny minimálně každých 6 měsíců minimálně jednou ročně Vnější čištění Vizuální kontrola znečištění vnitřku přístroje Zkontrolovat, příp. vyčistit sací mřížky a vzduchové filtry od nečistot a cizích těles, popř. vyměnit Výměna vzduchového filtru Zkontrolovat příp. poškození Zkontrolovat upevňovací šrouby Zkušební provoz Protokol o údržbě a péči Typ přístroje:... Číslo přístroje:... Interval údržby a péče Zkontrolovat, příp. vyčistit sací a výfukové otvory od nečistot a cizích těles Zkontrolovat, příp. vyčistit čerpadlo na kondenzát a nádobu Vnější čištění Vizuální kontrola znečištění vnitřku přístroje Zkontrolovat, příp. vyčistit sací mřížky a vzduchové filtry od nečistot a cizích těles, popř. vyměnit Výměna vzduchového filtru Zkontrolovat příp. poškození Zkontrolovat upevňovací šrouby Zkušební provoz Poznámky: 1. Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum:... CS Návod k obsluze vysoušeč vzduchu TTK 125 S 10

12 Činnosti před zahájením údržby Varování před elektrickým napětím Nedotýkejte se síťové zástrčky vlhkýma nebo mokrýma rukama. Vypněte přístroj. Vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. Varování před elektrickým napětím Činnosti údržby, které vyžadují otevření krytu, smějí provádět jen autorizované firmy nebo společnost Trotec. Vizuální kontrola znečištění vnitřku přístroje 1. Odstraňte vzduchový filtr. 2. Kapesní svítilnou si posviťte do otvorů přístroje. 3. Zkontrolujte, zda vnitřek přístroje není znečištěný. 4. Rozpoznáteli hustou vrstvu prachu, nechte vyčistit vnitřek přístroje specializovanou firmou na chladicí a klimatizační techniku nebo společností Trotec. 5. Vzduchový filtr opět usaďte. Čištění vzduchového filtru Jakmile je vzduchový filtr znečištěn, je třeba jej vyčistit. To se projeví např. snížením výkonu (viz kapitola Chyby a poruchy). A. B. Upozornění Zajistěte, aby vzduchový filtr nebyl opotřebovaný ani poškozený. Rohy a hrany vzduchového filtru nesmějí být deformované ani zaoblené. Před opětovným usazením se ujistěte, že je vzduchový filtr nepoškozený a suchý! C. Vyčištění skříně Přístroje vyčistěte navlhčeným měkkým hadříkem, který nepouští vlákna. Dbejte na to, aby do skříně nevnikla vlhkost. Dávejte pozor, aby elektrické součásti nepřišly do styku s vlhkostí. K navlhčení hadříku nepoužívejte žádné agresivní čisticí prostředky, jako jsou např. čisticí spreje, rozpouštědla, čističe s obsahem alkoholu nebo abrazivní prostředky. Vyčištěný suchý filtr vložte v obráceném pořadí opět do přístroje. Okruh chladiva Celý okruh chladiva je bezúdržbový hermeticky uzavřený systém, jehož údržbu a opravy smějí provádět jen podniky specializované na chladicí a klimatizační techniku nebo společnost Trotec. 11 Návod k obsluze vysoušeč vzduchu TTK 125 S CS

13 Technická příloha Technické údaje Parametry Model Výkon C / 80 % r.f. Výkon vysoušeče vzduchu, max. Hodnota TTK 125 S 28 l / 24 h 32l / 24 h Provozní teplota 5 C 32 C Pracovní rozmezí relativní vlhkosti vzduchu Objemový proud vzduchu Síťová přípojka Příkon, max. Jmenovitý proud Objem nádoby na vodu Chladivo Množství chladiva Hmotnost Rozměry (VxHxŠ) Min. vzdálenost od stěn / předmětů Úroveň akustického tlaku LpA (1 m; dle DIN KL3) Schéma zapojení 32% 100% r.f. 300 m³/h 1/N/PE~ 230 V 50 Hz 0,58 kw 2,6 A 6 l R407c 530 g 26 kg 603 x 375 x 375 mm A: Nahoře: 50 cm B: Vzadu: 50 cm C: Strana: 50 cm D: Vpředu: 50 cm 52 db(a) E Ph N S1 S2 S3 S4 L H M1 M2 Y P Earthing / Erdung Electric phase / Elektrische Phase Common line / Gemeinsame Leitung Mains switch / Netzschalter Micro switch fill level rocker (tank presence) / Mikroschalter Wippe Vollstand (Tank Präsenz) Micro switch fill level rocker (water full) / Mikroschalter Wippe Vollstand (Voll Wasser) Humidistat / Hygrostat Condensation tank indicator light (red), tank full KondensatbehälterKontrolllampe (rot), Behälter voll Operating hours counter / Betriebsstundenzähler Compressor / Kompressor Fan motor / Lüftermotor Two way valve (defrost magnet valve) / ZweiWegeVentil (AbtauMagnetventil) Water pump socket / Wasserpumpe Steckdose CS Návod k obsluze vysoušeč vzduchu TTK 125 S 12

14 Explozní výkres Info Čísla položek náhradních dílů se liší od čísel položek součástí uvedených v návodu k obsluze. 13 Návod k obsluze vysoušeč vzduchu TTK 125 S CS

15 Seznam náhradních dílů Č. Náhradní díl Č. Náhradní díl Č. Náhradní díl A1 Baseplate B1 PS Condensates' Water Pan C8 Hour Counter (Standard) A2 Structural Element B2 5l 1/4 PP Water Tank C9 Hour + Power Counter (Optional) A3 Ø 230 Fan Panel B3 Reinforced PP Air Filter C10 Power Switch + Transparent Silicon Cover A4 Controls' Side Panel B4 ABS Trotec Grip C11 Tank Full Warning Lamp + Transparent Silicon Cover A5 Left Side Panel B5 ABS Humidistat Adjusting Knob C12 Temperature Probe A6 Air Outlet Ventilation Grid B6 Cable Gland PA107 C13 Pump Socket A7 Air Inlet Ventilation Grid B7 ABS Full Tank Microswitch Protection Case D1 R407c Rotary Compressor A8 Top Hood B8 Spinning Castor with Brake D2 Finned Pack Condensing Coil A9 Water Tank Base Plate B9 Loose Spinning Castor D3 Aluminium Evaporating Coil + Capillary Tube + Filter Drier A10 Protection Box PCB Support B10 EPS Top Plate D4 R407c Solenoid Valve A11 Protection Box Left Support B11 ABS Piece for Spring Pressure (Bucket Simulator) n/a Housing M4 x 10 Screws; Black Passivated; ISO 7380 A12 Protection Box Cover C1 5W Output Electrical Motor Fan n/a Housing PA M4 Washers A13 Controls' Protection Bars C m H05VVF3G0.75 Supply Cable n/a Handle M4 x 16; Black Passivated; DIN 7500 A14 Motor Fan Brackets C3 35 μf Starting Capacitor n/a Castors M6 Hexagonal Head Screws; Zinc Plated; DIN 6921 A15 Full Tank Hellical Springs C4 Tank Present Microswitch n/a Castors M6 Washers; Zinc Plated; DIN 125A A16 Tank Base Plate Shaft C5 Full Tank Microswitch n/a Castors M6 Safety Nuts; Zinc Plated; DIN 982 A17 Tank Detection Spring C6 Mechanical Humidistat n/a General 4 x 6 Aluminium Blind Rivet A18 Ø 230 Aluminium Sucking Fan Blade C7 Printed Circuit Board CS Návod k obsluze vysoušeč vzduchu TTK 125 S 14

16 Instalace čerpadla na kondenzát (volitelné) 1. Info Pokud přístroj provozujte s čerpadlem na kondenzát přes spojku TTKwic společně s jednotkou Qube, měla by být jednotka Qube vždy zapnutá a připravena k provozu, aby čerpadlo i nadále pracovalo. Pokud interní čerpadlo jednotky Qube není v činnosti, může dojít k tomu, že kondenzát nashromážděný v jednotce Qube odteče z nádoby přes sací hadice zpět na dno Návod k obsluze vysoušeč vzduchu TTK 125 S CS

17 6. Prohlášení o shodě Ve smyslu směrnice Evropského parlamentu a Rady 2014/35/EU o elektrických zařízeních určených pro používání v určitých mezích napětí a směrnice Evropského parlamentu a Rady 2014/30/EU o elektromagnetické kompatibilitě. Tímto prohlašujeme, že přístroj TTK 125 S byl vyvinut, zkonstruován a vyroben v souladu s uvedenými směrnicemi EU. 7. Aplikované normy: EN :2012 EN : A1: A2: A11: A12: A13:2012 EN :2006 +A1: A2:2009 EN :2008 EN :2006 +A1: A2:2011 EN :1997 +A1: A2:2008 Tuto značku naleznete na zadní straně přístroje. Výrobce: Trotec GmbH & Co. KG Grebbener Straße 7 D52525 Heinsberg Telefon: Fax: info@trotec.com Likvidace V Heinsbergu Elektronické přístroje nepatří do domovního odpadu, ale v Evropské unii se musejí nechat odborně zlikvidovat podle směrnice 2012/19/EU EVROPSKÉHO PARLAMENTU A RADY ze dne 4. července 2012 o starých elektrických a elektronických přístrojích. Tento přístroj zlikvidujte po ukončení jeho používání v souladu s platnými ustanoveními zákona. Detlef von der Lieck Jednatel Přístroj je provozován s ekologicky nezávadným a ozónově neutrálním chladivem (viz Technické údaje). Směs chladiva v přístroji nechte odborně zlikvidovat podle národní legislativy. CS Návod k obsluze vysoušeč vzduchu TTK 125 S 16
