Výrobní řada 1800 N - Compact - (Kompaktní)

Transkript

1 Výrobní řada 1800 N - Compact - (Kompaktní) Malý elektromagnet navržený pro lehké, ale zároveň spolehlivé a bezpečné zamykání. Je obzvlášť vhodný pro zamykání skleněných dveří nebo středně velkých interiérových dveří moderních kanceláří. Určené pro jednoduché a dvojité kyvné dveře Dodává se s deskovou magnetickou kotvou a Symetrické těleso pro DIN-L / DIN-R reverzní montáž na levé i pravé dveře Povrchová montáž nebo zapuštěný zámek, Zamčeno nebo odemčeno v závislosti na modelu Kompaktní konstrukce a vysoce estetický design Dvojí napájecí napětí (12 / 24 V DC) Vysoce kvalitní povrchová úprava odolná proti korozi Žádný díl nepodléhá mechanickému opotřebení Ochrana proti nadproudu (proudovému rázu) Přídržná síla: 180 Kg EM 1800 AH Povrchová montáž Monitorování pomocí zabudovaného jazýčkového kontaktu 370 ma / 185 ma Magnetické těleso (Š x V x H): 165 x 38,5 x 21 mm Desková magnetická kotva (Š x V x H): 133 x 31x8 mm EM 1800 AM Zadlabávací zámek Monitorování pomocí zabudovaného jazýčkového kontaktu 370 ma / 185 ma Magnetické těleso (Š x V x H): 144 x 33 x 21 mm Desková magnetická kotva (Š x V x H): 133 x 31 x 8 mm Strana 1 z 10

2 Výrobní řada 3000 N Standard - (Standardní) Prostřední výrobní řada elektromagnetů, která vyhovuje většině středních nároků na bezpečnost. Doporučuje se pro většinu interiérových dveří vybavených zařízením pro kontrolu vstupu, které nemusejí být odolné proti hrubým útokům. Určené pro jednoduché a dvojité kyvné dveře Symetrické těleso pro DIN-L / DIN-R reverzní montáž Zamčeno nebo odemčeno, v závislosti na modelu na levé i pravé dveře Povrchová montáž nebo zapuštěný zámek, v Dvojí napájecí napětí (12 / 24 V DC) závislosti na modelu Vysoce kvalitní povrchová úprava odolná proti korozi Ochrana proti nadproudu (proudovému rázu) Žádný díl nepodléhá mechanickému opotřebení Dodává se s deskovou magnetickou kotvou a Přídržná síla: 300 Kg EM 3000 H Povrchová montáž bez monitoringu Magnetické těleso (Š x V x H): 268 x 48 x 26,5 mm Desková magnetická kotva (Š x V x H): 185 x 38 x 12 mm EM 3000 AH Povrchová montáž Monitorovací relé s bezproudovým kontaktem + červená/zelená LED Magnetické těleso (Š x V x H): 268 x 48 x 26,5 mm Desková magnetická kotva (Š x V x H): 185 x 38 x 12 mm EM 3000 M Zadlabávací zámek bez monitoringu Magnetické těleso (Š x V x H): 188 x 39 x 27 mm Desková magnetická kotva (Š x V x H): 185 x 38 x 11 mm EM 3000 AM Zadlabávací zámek Monitorování pomocí zabudovaného jazýčkového kontaktu Magnetické těleso (Š x V x H): 188 x 39 x 27 mm Desková magnetická kotva (Š x V x H): 185 x 38 x 11 mm Strana 2 z 10

3 Výrobní řada 3000 N Narrow - (Úzký) Speciálně navržený elektromagnet pro zabezpečení vstupu. Vertikální nebo horizontální montáž na dveře nebo na hliníkové profilové zárubně. Určený pro jednoduché a dvojité kyvné dveře Symetrické těleso pro DIN-L / DIN-R, reverzní montáž na levé i pravé dveře Zapuštěný Redukovaná šířka Odstranitelné montážní svorky: Upevnění ze předu nebo ze zadu Vysoce kvalitní povrchová úprava odolná proti korozi Dodává se s deskovou magnetickou kotvou a Žádný díl nepodléhá mechanickému opotřebení Zamčeno nebo odemčeno Dvojí napájecí napětí (12 / 24 V DC) Ochrana proti nadproudu (proudovému rázu) Přídržná síla: 300 Kg EM 3000-T AM Zadlabávací zámek Monitorování pomocí zabudovaného jazýčkového kontaktu Magnetické těleso (Š x V x H): 195 x 35,5 x 26,5 mm Desková magnetická kotva (Š x V x H): 185 x 32 x 10mm Strana 3 z 10

4 Výrobní řada 5300 N - Single door - (Pro jednoduché dveře) Elektromagnety, které jsou nejvhodnější pro vysoce odolné dveře, to znamená většinou venkovní dveře, vybavené vysoce bezpečným kontrolním systémem vstupu. Kombinují maximální přídržnou sílu s nízkou spotřebou elektrické energie. Používají se pro bezpečný vstup v případech, kdy nelze dělat kompromis mezi hospodárností a bezpečnosti. Určené pro jednoduché a dvojité kyvné dveře Povrchová montáž Vysoce kvalitní povrchová úprava odolná proti korozi Dodává se s deskovou magnetickou kotvou a Žádný díl nepodléhá mechanickému opotřebení Zamčeno nebo odemčeno, v závislosti na modelu Dvojí napájecí napětí (12 / 24 V DC) Ochrana proti nadproudu (proudovému rázu) Přídržná síla: 530 Kg EM 5300 H Povrchová montáž Bez monitoringu Magnetické těleso (Š x V x H): 268 x 73 x 41 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 17mm EM 5300 A/H Povrchová montáž Monitorovací relé s bezproudovým kontaktem + červená/zelená LED Magnetické těleso (Š x V x H): 268 x 73 x 41 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 17 mm Strana 4 z 10

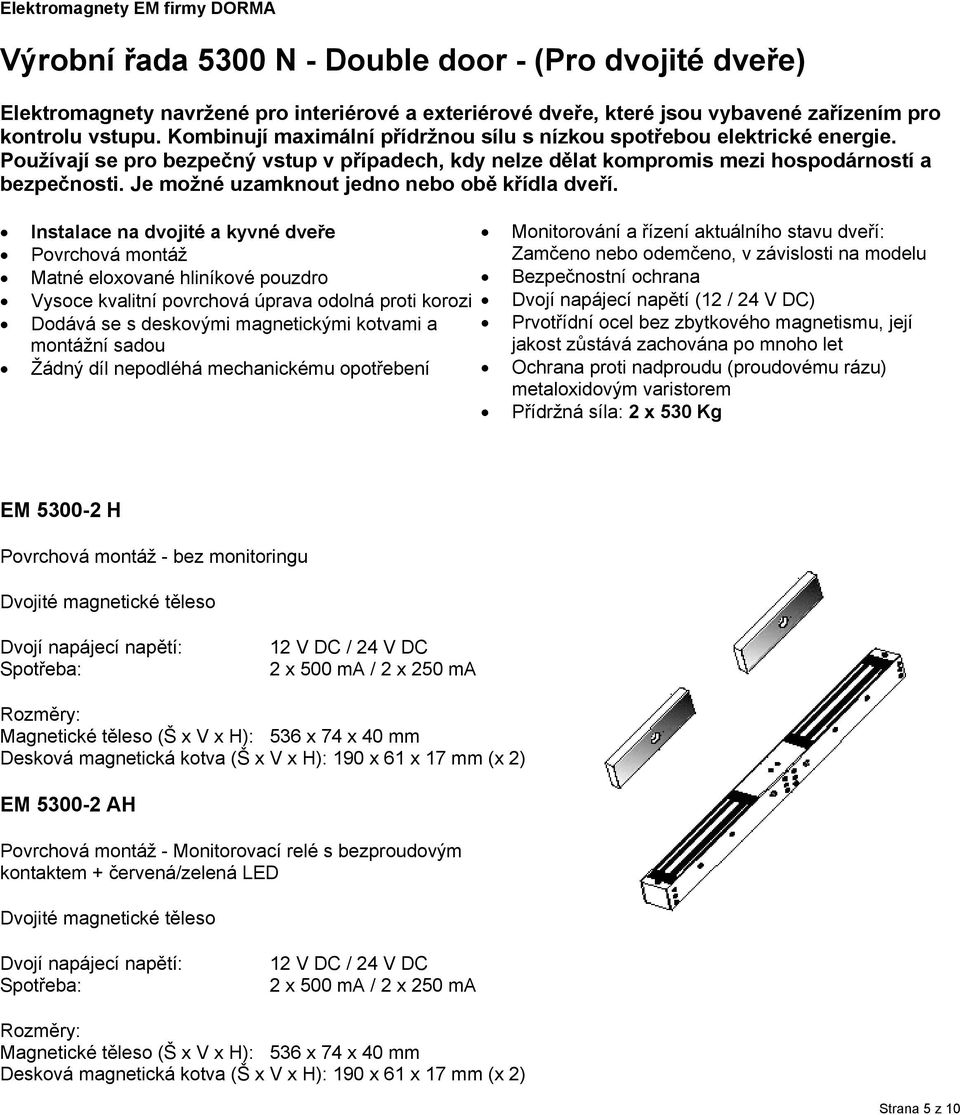

5 Výrobní řada 5300 N - Double door - (Pro dvojité dveře) Elektromagnety navržené pro interiérové a exteriérové dveře, které jsou vybavené zařízením pro kontrolu vstupu. Kombinují maximální přídržnou sílu s nízkou spotřebou elektrické energie. Používají se pro bezpečný vstup v případech, kdy nelze dělat kompromis mezi hospodárností a bezpečnosti. Je možné uzamknout jedno nebo obě křídla dveří. Instalace na dvojité a kyvné dveře Povrchová montáž Vysoce kvalitní povrchová úprava odolná proti korozi Dodává se s deskovými magnetickými kotvami a Žádný díl nepodléhá mechanickému opotřebení Zamčeno nebo odemčeno, v závislosti na modelu Dvojí napájecí napětí (12 / 24 V DC) Ochrana proti nadproudu (proudovému rázu) Přídržná síla: 2 x 530 Kg EM H Povrchová montáž - bez monitoringu Dvojité magnetické těleso 2 x 500 ma / 2 x 250 ma Magnetické těleso (Š x V x H): 536 x 74 x 40 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 17 mm (x 2) EM AH Povrchová montáž - Monitorovací relé s bezproudovým kontaktem + červená/zelená LED Dvojité magnetické těleso 2 x 500 ma / 2 x 250 ma Magnetické těleso (Š x V x H): 536 x 74 x 40 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 17 mm (x 2) Strana 5 z 10

6 Výrobní řada 5300 N - Intruder alarm - (Zámek vybavený alarmem proti vloupání) Elektromagnet navržený speciálně pro interiérové a exteriérové dveře s vyšší bezpečností, vybavený kontrolou vstupu a alarmem. Kombinuje maximální přídržnou sílu s nízkou spotřebou elektrické energie. Ochrana proti nežádoucímu vniknutí výkonnou magnetickou kotvou. Je monitorovaný dvěma relé s bezproudovým kontaktem. Určený pro jednoduché a dvojité kyvné dveře Povrchová montáž Vysoce kvalitní povrchová úprava odolná proti korozi Dodává se s deskovými magnetickými kotvami se zabudovanou elektronickou jednotkou a Relé jsou určená pro alarm v případě nežádoucího vniknutí a pro monitorování stavu dveří Žádný díl nepodléhá mechanickému opotřebení EM 5300-i AH Povrchová montáž Monitorovací hlášení pomocí dvou relé s bezproudovým kontaktem + červená/zelená LED Zamčeno nebo odemčeno, v závislosti na modelu Dvojí napájecí napětí (12 / 24 V DC) Ochrana proti nadproudu (proudovému rázu) Přídržná síla: 530 Kg Magnetické těleso (Š x V x H): 268 x 73 x 41 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 16 mm Strana 6 z 10

7 Výrobní řada 7500 N - Waterproof - (Odolné proti vodě) Nejvýkonnější výrobní řada elektromagnetů. Speciálně navržená pro použití u exteriérových a interiérových dveří všude tam, kde se vyžaduje maximální výkon, jako jsou například běžné brány, posuvné brány, těžké průmyslové dveře a pancéřované dveře. Tento magnetický zámek je dokonale odolný proti vodě a je vyroben z nerezavějící oceli typu AISI 316. Instalace na jednoduché a kyvné nebo posuvné dveře v závislosti na modelu Povrchová montáž s čelním nebo postranním upevnění v závislosti na modelu Symetrické těleso pro DIN-L / DIN-R, reverzní montáž na levé i pravé dveře Nerezavějící ocel AISI 316 pouzdro a vysoce jakostní povrchová úprava, vybavený 5m spojovacího kabelu Dodává se s deskovými magnetickými kotvami a Žádný díl nepodléhá mechanickému opotřebení Zamčeno nebo odemčeno Dvojí napájecí napětí (12 / 24 V DC) Ochrana proti nadproudu (proudovému rázu) Přídržná síla: 750 Kg EM 7500-F AH Povrchová montáž, čelní upevnění Monitorování pomocí zabudovaného jazýčkového kontaktu Magnetické těleso (Š x V x H): 224 x 63, 5 x 45 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 16 mm EM 7500-S AH Povrchová montáž, postranní upevnění pro posuvné dveře Monitorování pomocí zabudovaného jazýčkového kontaktu Magnetické těleso (Š x V x H): 224 x 63, 5 x 45 mm Desková magnetická kotva (Š x V x H): 190 x 61 x 16 mm Strana 7 z 10

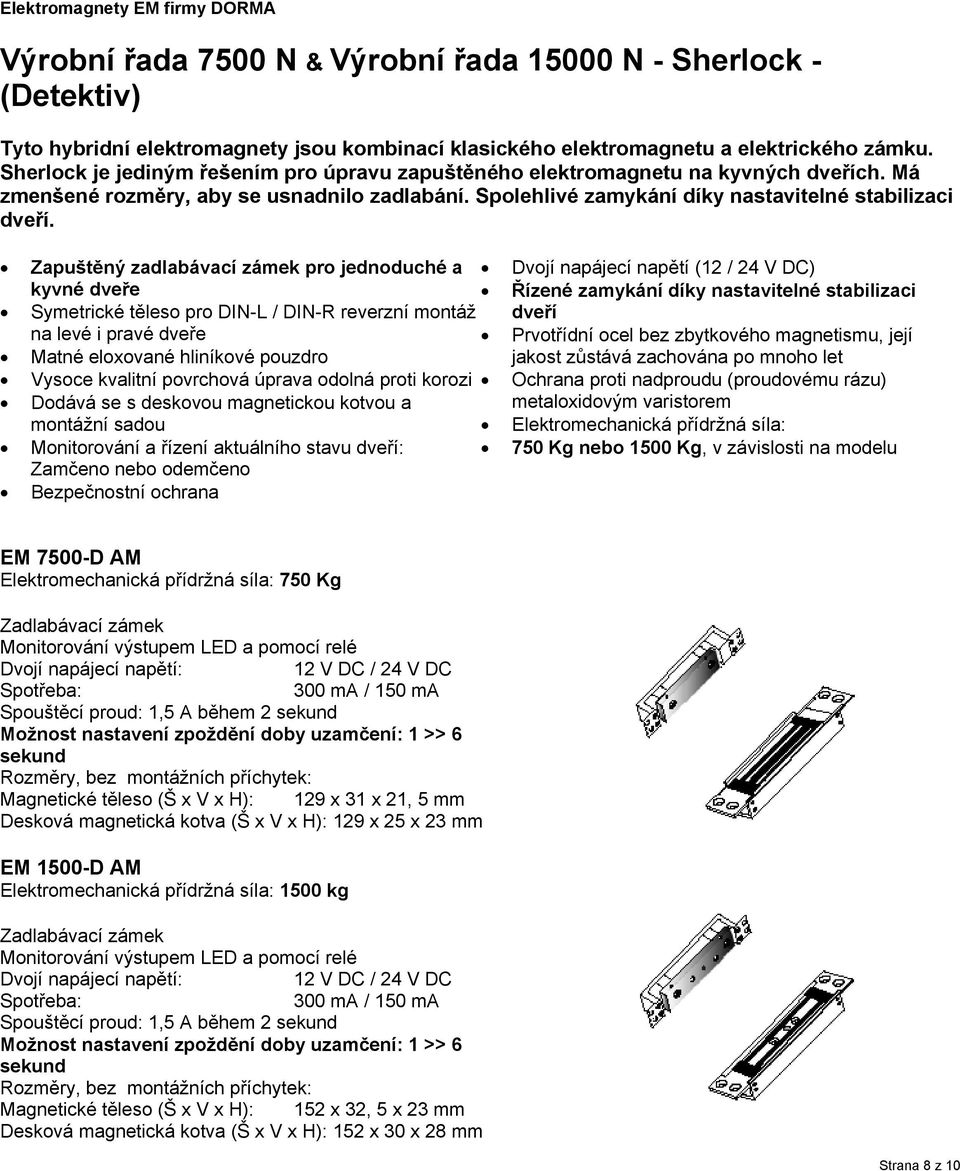

8 Výrobní řada 7500 N & Výrobní řada N - Sherlock - (Detektiv) Tyto hybridní elektromagnety jsou kombinací klasického elektromagnetu a elektrického zámku. Sherlock je jediným řešením pro úpravu zapuštěného elektromagnetu na kyvných dveřích. Má zmenšené rozměry, aby se usnadnilo zadlabání. Spolehlivé zamykání díky nastavitelné stabilizaci dveří. Zapuštěný zadlabávací zámek pro jednoduché a Dvojí napájecí napětí (12 / 24 V DC) kyvné dveře Řízené zamykání díky nastavitelné stabilizaci Symetrické těleso pro DIN-L / DIN-R reverzní montáž dveří na levé i pravé dveře Vysoce kvalitní povrchová úprava odolná proti korozi Ochrana proti nadproudu (proudovému rázu) Dodává se s deskovou magnetickou kotvou a Elektromechanická přídržná síla: Zamčeno nebo odemčeno 750 Kg nebo 1500 Kg, v závislosti na modelu EM 7500-D AM Elektromechanická přídržná síla: 750 Kg Zadlabávací zámek Monitorování výstupem LED a pomocí relé 300 ma / 150 ma Spouštěcí proud: 1,5 A během 2 sekund Možnost nastavení zpoždění doby uzamčení: 1 >> 6 sekund Magnetické těleso (Š x V x H): 129 x 31 x 21, 5 mm Desková magnetická kotva (Š x V x H): 129 x 25 x 23 mm EM 1500-D AM Elektromechanická přídržná síla: 1500 kg Zadlabávací zámek Monitorování výstupem LED a pomocí relé 300 ma / 150 ma Spouštěcí proud: 1,5 A během 2 sekund Možnost nastavení zpoždění doby uzamčení: 1 >> 6 sekund Magnetické těleso (Š x V x H): 152 x 32, 5 x 23 mm Desková magnetická kotva (Š x V x H): 152 x 30 x 28 mm Strana 8 z 10

9 Upevňovací svorky a příslušenství Veškeré příslušenství firmy DORMA EM se vyrábí v provedení z lisovaného eloxovaného hliníku, který je zárukou vysoké jakosti. Takovéto příslušenství je odolné proti deformaci a lomu. Díky univerzálnímu designu lze toto příslušenství použít pro upevnění na dřevěné, kovové, protipožární nebo skleněné dveře. AMZL: Souprava L & Z-svorek Pro upevnění na dřevěné, kovové a protipožární dveře Souprava obsahuje: L-svorku a nastavitelné Z-svorky Z-svorku je možné zvětšit nebo zmenšit použitím šroubů. Tím se vhodným způsobem přizpůsobí při montáži tělesa elektromagnetu jeho hloubce. Určeno pro montáž na kyvné dveře: - Těleso elektromagnetu se upevní na rám pomocí L-svorky - Desková magnetická kotva se upevní na dveře pomocí nastavitelné Z-svorky. AMZL 1800: určeno pro elektromagnety DORMA EM, výrobní řada 1800 N AMZL 3000: určeno pro elektromagnety DORMA EM, výrobní řada 3000 N AMZL 5300: určeno pro elektromagnety DORMA EM, výrobní řada 5300 N AML: L-svorky Pro upevnění na dřevěné nebo kovové dveře Pro zapuštěnou nebo úzkou příčku či rozpěru Složení: Nastavitelná L-svorka Poté, co se stanoví hloubka elektromagnetu, je možné L-svorku odříznout. Vnější instalace na kyvné dveře: - Těleso elektromagnetu se upevní na rám pomocí nastavitelné L-svorky. - Desková magnetická kotva se upevní na dveře. AML 3000: určeno pro elektromagnety DORMA EM, výrobní řada 3000 N AML 5300: určeno pro elektromagnety DORMA EM, výrobní řada 5300 N Strana 9 z 10

10 AMF: Pomocný držák určený pro montáž na protipožární nebo skleněné dveře Protipožární a skleněné dveře není možné provrtávat. Proto není možné upevnit deskovou magnetickou kotvu přímo na dveře. Složení: Pomocný držák s upevňovacími otvory. Pomocný držák se upevňuje několika šrouby nebo lepidlem. Instalace z vnější strany kyvných dveří: Desková magnetická kotva se upevní na dveře. AMF 3000: určeno pro elektromagnety DORMA EM, výrobní řada 3000 N AMF 5300: určeno pro elektromagnety DORMA EM, výrobní řada 5300 N UBG: Svorka pro skleněné dveře Svorka pro skleněné dveře s upevňovacími otvory pro uchycení deskové magnetické kotvy elektromagnetu Tři modely podle síly skleněných dveří: 8mm / 10mm / 12 mm Určeno pro elektromagnet DORMA EM s maximální přídržnou silou 300 kg. Určeno pro DORMA EM, výrobní řada 1800 N UBG : Pro skleněné dveře o síle 8 mm UBG : Pro skleněné dveře o síle 10 mm UBG : Pro skleněné dveře o síle 12 mm Určeno pro DORMA EM, výrobní řada 3000 N UBG : Pro skleněné dveře o síle 8 mm UBG : Pro skleněné dveře o síle 10 mm UBG : Pro skleněné dveře o síle 12 mm Strana 10 z 10
