1 O&C KATALOG

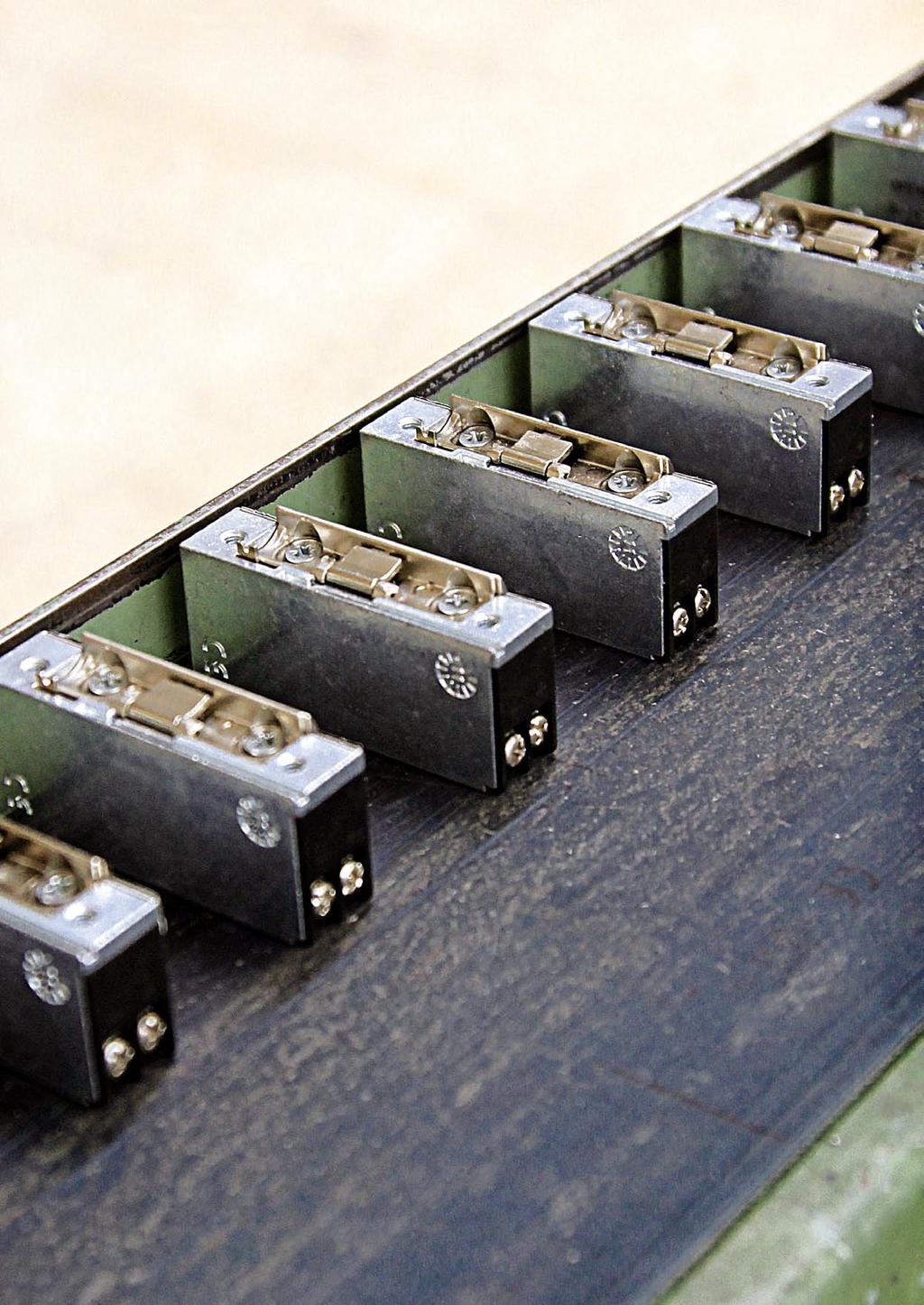

2 MINULOST PŘÍTOMNOST BUDOUCNOST OPENERS & CLOSERS bylo založeno v Barceloně v roce 1989, kde je také umístěna naše továrna a servis. Zde vyrábíme elektromechanické a elektromagnetická zařízení určená ke kontrole vstupu. Po 20 letech průmyslového a marketingového působení se výrobky firmy OPENERS & CLOSERS prodávají ve více než 50 zemích světa s 90% podílem na exportu. Tento exportní úspěch je výsledkem politiky společnosti tedy neustále inovovat a zkvalitňovat výrobu a poskytovat dobře fungující klientský servis. O & C v současné době vlastní více než 30 patentů technických a výrobních inovací. Technické parametry výrobků O & C byly řádně ověřeny Výzkumnou laboratoří pro všeobecné testování (General Testing and Research Laboratory LGAI). Naše výroba je šetrná k životnímu prostředí používání recyklovaných materiálů, nízkoenergetická koncepce výroby a dlouhá životnost produktů. Samozřejmostí je garance našich výrobků na 3 roky. OPENERS & CLOSERS: INOVACE, KVALITA A SERVIS

3 ELEKTRICKÉ OTVÍRAČE Elektrický otvírač Elektrické otvírače nahrazují standardní otvory/protiplechy v zárubních dveří, do kterých zapadá západka zadlabacího zámku. Čelní štít Čelní štíty jsou dodávány v různých tvarech a povrchových úpravách, aby bylo možno montovat otvírače perfektně do jakéhokoliv rámu dveří. *Speciální provedení štítů jsou k dispozici na vyžádání Elektrické otvírače Přidržení v otevřeném stavu Elektrický otvírač je opatřen zařízením, které umožňuje jeho otevření jedním elektrickým impulsem. Otvírač zůstane v otevřené poloze až do uzavření dveří. Monitorování 2 3 Tato funkce bude signalizovat stav dveří vašemu přístupovému systému nebo zabezpečovacímu zařízení. Mechanická blokace Aktivace mechanické páčky zajistí trvalé odemčení do ručního přepnutí zpět. Západka Západka (pevná nebo nastavitelná, hluboká nebo mělká) umožňuje otvírači pracovat perfektně s jakoukoliv střelkou. *Speciální provedení západky jsou k dispozici na vyžádání. Elektronická ochrana Ochrana ve svorkovnici chrání Vaše přístupové ovládání systému proti anomáliím v elektrické síti. Boční zatížení čelní štít přidržení v otevřeném stavu mechanická blokace svorkovník kryt západka Vzor kódu B Cívka Čelní štít Západka Model Je to vnější tlak působící na západku (hmotnost dveří, vítr, nesprávná instalace atd.). 1

4 FUNKCE Standardní otvírač Odemkne se pod napětím. Elektrické otvírače Standardní otvírač s mechanickou blokací Odemkne se pod napětím. Obsahuje mechanickou páčku, která umožní trvalé otevření do přepnutí zpět. Standardní otvírač s jedním monitorováním Odemkne se pod napětím. Obsahuje mikrospínač, který monitoruje stav dveří (otevřené/zavřené). Standardní otvírač s dvojím monitorováním Odemkne se pod napětím. Obsahuje dva mikrospínače, které monitorují oboje, stav dveří (otevřené/zavřené) a stav západky (uzamčená/odemčená). Přidržení v otevřeném stavu Elektrický otvírač je opatřen zařízením, které umožňuje otevření jedním elektrickým impulsem. Otvírač zůstane odemknutý až do aktuálního otevření dveří. Přidržení v otevřeném stavu s mechanickou blokací Elektrický otvírač je opatřen zařízením, které umožňuje otevření jedním elektrickým impulsem. Otvírač zůstane otevřený až do aktuálního otevření dveří. Obsahuje mechanickou páčku pro manuální uvolnění. 2

5 Reverzní otvírač Uzamkne se pod napětím. Reverzní otvírač s jedním monitorováním Uzamkne se pod napětím. Elektrické otvírače Obsahuje mikrospínač, který monitoruje stav dveří (odemčené/ zamčené). Reverzní otvírač s dvojím monitorováním Uzamkne se pod napětím. Obsahuje dva mikrospínače, které monitorují oboje, stav dveří (otevřené/zavřené) a stav západky (uzamknutá/zamknutá). Interní přidržení v otevřeném stavu Elektrický otvírač je opatřen interním zařízením, které umožňuje otevření jedním elektrickým impulsem. Otvírač zůstane odemknutý až do aktuálního otevření dveří. Interní přidržení v otevřeném stavu s mechanickou blokací Elektrický otvírač je opatřen zařízením, které umožňuje otevření jedním elektrickým impulsem. Otvírač zůstane odemknutý až do aktuálního otevření dveří. Obsahuje mechanickou páčku pro manuální uvolnění. Model reverzního otvírače Model s interním přidržením 3

6 ELEKTRICKÉ OTVÍRAČE Elektrické otvírače Západka Fixní 12 Vdc 24 Vdc NAPĚTÍ 5-12 V 6-12 V 8-14 V ac/dc ac/dc ac/dc 9-14 V ac/dc 9-16 V ac/dc ZÁKLADNÍ DIN pravá přídavný čelní štít B J E Série 1 & 2 DIN levá přídavný čelní štít B J E SYMETRICKÉ Série 3 přídavný štít MINI Série 5 přídavný štít ZADLABACÍ Série 1 & 2 ZADLABACÍ DIN pravá 9B pro 90 mm 12A pro 120 mm B.B DIN levá 9A for 90 mm 12B for 120 mm A.B F F Standardní otvírač Nastavitelný B J E F B J E F B J E F E F B J Fixní B J E F B J E F Standardní otvírač s mechanickou blokací Nastavitelný B J E F B J E F B J E F E F B J Fixní Standardní otvírač s jedním monitorováním Nastavitelný E F B J Standardní otvírač Fixní s dvojím monitorováním B B Fixní J J Přidržení v otevřeném stavu Nastavitelný B J B J B J E.1.00.B.1.00.J Fixní Přidržení v otevřeném stavu s mechanickou Nastavitelný blokací B J B J B J B J B J E B J Interní přidržení v otevřeném stavu Fixní Nastavitelný 12A.0.00.B 12A.0.00.J 12A.1.00.B 12A.1.00.J 22A.0.00.B 22A.0.00.J 22A.1.00.B 22A.1.00.J 32A.1.00.B 32A.1.00.J 12A.0.9B.B 12A.0.9A.B Interní přidržení Fixní v otevřeném stavu s mechanickou Nastavitelný blokací 13A.0.00.B 13A.0.00.J 13A.1.00.B 13A.1.00.J 23A.0.00.B 23A.0.00.J 23A.1.00.B 23A.1.00.J 33A.1.00.B 33A.1.00.J Reverzní otvírač Fixní Nastavitelný E F E F B.M A.M Reverzní otvírač s jedním monitorováním Fixní Nastavitelný Reverzní otvírač Fixní s dvojím monitorováním E F 4

7 IP 54 RF 120 ZVÝŠENÁ BEZPEČNOST Série přídavný čelní štít BEZPEČNOSTNÍ DIN pravá přídavný čelní štít 4R L 4R M 4R N DIN levá přídavný čelní štít 4L L 4L M 4L N VODĚODOLNÉ DIN pravá přídavný čelní štít 7R L 7R M 7R N DIN levá přídavný čelní štít 7L L 7L M 7L N DIN pravá přídavný čelní štít 24R L 24R M 24R N POŽÁRNÍ DIN levá přídavný čelní štít 24L L 24L M 24L N PANIKOVÉ přídavná skříňka L M N PANCÉŘOVÉ Série 4R & 4L Série 7R & 7L Série 24R & 24L Série 4 Série 9R & 9L DIN pravá přídavný čelní štít DIN levá přídavný čelní štít Elektrické otvírače J E F 9R M 9R N 9L M 9L N B 9R L 9L L 4R M 4L M 7R M 7L M 24R M 24L M M E 4R N 4R L 4L N 4L L 7R N 7R L 7L N 7L L 24R N 24R L 24L N 24L L N L F B J P N P N B J 4R2A.4.00.L 4L2A.4.00.L 7R2A.4.00.L 7L2A.4.00.L 42A.6.00.L 9R2A.1.00.L 9L2A.1.00.L 9R3A.1.00.L 9L3A.1.00.L E F 4R M 4R N 4L M 4L N 7R M 7R N 7L M 7L N 24R P 24R N 24L P 24L N M N 9R M 9R N 9L M 9L N 4R M 4R N 4L M 4L N 7R M 7R N 7L M 7L N 24R P 24R N 24L P 24L N M N E F P N P N 5

8 ZÁKLADNÍ Série 1 & 2 Elektrické otvírače Základní elektrické otvírače jsou ideální pro jednoduché instalace, jako jsou domácí telefony. Jsou k dispozici s pevnou nebo nastavitelnou západkou pro DIN pravé i levé dveře. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Zamak Západka: Zamak Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné vůči korozi podle UNI ISO 9227 Parametry cívky B 8/14 V ac/dc (12 Ω 0,7A při 12 V ac) J 5/12 V ac/dc (8 Ω 0,6A při 6 V ac) Minuty 5 (at 12 V ac) Minuty 5 (at 9 V ac) E 100% (60 Ω 0,20A) F 24 V dc 100% (220 Ω 0,12A) Hodiny 5 Hodiny 5 Jiné cívky na vyžádání 6

9 12,7 12,7 8, 7,75 a parametry Fixní západka Nastavitelná západka Příkon Napětí DIN pravá přídavný čelní štít DIN levá přídavný čelní štít 8-14 V ac/dc B B Standardní otvírač 5-12 V ac/dc 24 V dc 8-14 V ac/dc J E F B J E F B Standardní otvírač s mechanickou blokací 5-12 V ac/dc 24 V dc 8-14 V ac/dc 5-12 V ac/dc 24 V dc 8-14 V ac/dc 5-12 V ac/dc 24 V dc J E F B J E F B J E F J E F B J E F B J E F Elektrické otvírače 8-14 V ac/dc B B Přidržení v otevřeném stavu 5-12 V ac/dc 8-14 V ac/dc J B J B 5-12 V ac/dc J J 9-14 V ac/dc 12A.0.00.B 22A.0.00.B Interní přidržení v otevřeném stavu 6-12 V ac/dc 9-14 V ac/dc 12A.0.00.J 12A.1.00.B 22A.0.00.J 22A.1.00.B 6-12 V ac/dc 12A.1.00.J 22A.1.00.J 8-14 V ac/dc B B Přidržení v otevřeném stavu s mechanickou blokací 5-12 V ac/dc 8-14 V ac/dc J B J B 5-12 V ac/dc J J Interní přidržení v otevřeném stavu s mechanickou blokací 9-14 V ac/dc 6-12 V ac/dc 9-14 V ac/dc 13A.0.00.B 13A.0.00.J 13A.1.00.B 23A.0.00.B 23A.0.00.J 23A.1.00.B 6-12 V ac/dc 13A.1.00.J 23A.1.00.J Doporučené čelní štíty KRÁTKÝ Šedý BOX Šedý Šedý Šedý Chrom Mosaz DLOUHÝ 03 Šedý Hnědý 04 Šedý Hnědý 05 Šedý Hnědý C63 C64 C65 D3 Šedý Hnědý D4 Šedý Hnědý OBLÝ Hnědý Hnědý Hnědý Hnědý Hnědý Hnědý Hnědý Hnědý Hnědý Hnědý Standardní nastavitelná západka Dodáno na požádání Hluboko nastavitelná západka Dodáno na požádání 46,2 46,2 43,2 BK3 16,5 BK2 Podložka 7 6,15 ESP2 12,7 90,4 33,4 9,4 Rozměry 20,7 9,7 46,8 33,5,3 21,3 6,45 28 Nastavitelnost západky: 3 mm 90 16,5 12,7 43,2 13,3 7

10 SYMETRICKÉ Série 3 Elektrické otvírače Symetrické elektrické otvírače jsou nejpoužívanějším typem na trhu. Jsou 100% reverzibilní a mají nastavitelnou západku. DC modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému. Což přináší výhodu instalační firmě připojení není polarizované. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Zamak Západka: Zamak Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné vůči korozi podle norem UNI ISO 9227 Parametry cívky B 8/14 V ac/dc (14 Ω 0,7A při 12 V ac) J 5/12 V ac/dc (8 Ω 0,6A při 6 V ac) Minuty 5 (při 12 V ac) Minuty 5 (při 9 V ac) E 100% (50 Ω 0,A) F 24 V dc 100% (185 Ω 0,12A) W VÍCE NAPĚTÍ V ac (35 Ω 0,28A) 24 V ac (140 Ω 0,14A) (35 Ω 0,32A) 24 V dc (140 Ω 0,16A) Hodiny 5 Hodiny 5 8 Jiné cívky na vyžádání

11 12,7 5,4 a parametry Reverzibilní Nastavitelná západka Příkon Elektronická ochrana Napětí přídavný čelní štít 8 14 V ac/dc B Standardní otvírač 5 12 V ac/dc J E 24 V dc F Standardní otvírač s mechanickou blokací V ac/dc 8 14 V ac/dc 5 12 V ac/dc 24 V dc V ac/dc 8 14 V ac/dc W B J E F W B Elektrické otvírače Přidržení v otevřeném stavu 5 12 V ac/dc J E Interní přidržení v otevřeném stavu 9 14 V ac/dc 6 12 V ac/dc 32A.1.00.B 32A.1.00.J 8 14 V ac/dc B Přidržení v otevřeném stavu s mechanickou blokací 5 12 V ac/dc J E Interní přidržení v otevřeném stavu s mechanickou blokací 9 14 V ac/dc 6 12 V ac/dc 33A.1.00.B 33A.1.00.J E Reverzní otvírač 24 V dc F V ac/dc W KRÁTKÝ Šedý Šedý BOX Šedý Doporučené čelní štíty Šedý Chrom Mosaz DLOUHÝ 04 Šedý Hnědý 05 Šedý Hnědý C64 C65 D4 Šedý Hnědý OBLÝ Hnědý Hnědý Hnědý Hnědý Hnědý Hnědý 10,7 47,6 10,7 21 Standardní Rozměry 7,5 Více napětí 21 76,5 Hluboko nastavitelná západka Dodáno na požádání Nastavitelnost západky: 3 mm 47,1 SK3 Instalace podložky 69, ,5 21,3 ESP3 11,6 14, ,7 13,5 9

12 MINI Série 5 Elektrické otvírače Tyto 100% reverzibilní elektrické otvírače pouze 16 mm široké jsou jedním z nejmenších na trhu, určené pro úzké profily jako jsou hliník, dřevo a PVC. Díky své malé velikosti a vysoké odolnosti jsou vhodné pro jakýkoliv zámek. Radiální západka rotuje uvnitř mechanického pouzdra otvírače. Instalační firma tak nemusí upravovat rám dveří pro správné uložení otvírače. Všechny modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému, na který jsou napojené. Což přináší výhodu instalační firmě připojení není polarizované. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Přírůstek série 5 robustní nerezová kluzná západka pro dokonalé vedení střelky, bez nutnosti časově náročného vyřezání profilu. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Zamak Západka: Zamak Nový systém přidržení v otevřeném stavu Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné vůči korozi podle norem UNI ISO 9227 Parametry cívky B 9/16 V ac/dc J 6/12 V ac/dc E 100% F 24 V dc 100% (20 Ω 0,480A při 12V ac) (8,5 Ω 0,820A při 9V ac) (42 Ω 0,275A) (192 Ω 0,120A) Vac 12 Vac Vac 9 Vac Vac 39 6 Vac 10 Minuty 5 Minuty 5 Hodiny 5 Hodiny 5 Jiné cívky na vyžádání

13 9,8 a parametry 5,4 Radiální nastavitelná západka Vodící západka Reverzibilní Příkon Elektronická ochrana Napětí přídavný čelní štít NC Maketa 51M.A.00.NC 9-16 V ac/dc B 9-16 V ac/dc 50M.A.00.B 6-12 V ac/dc J Standardní otvírač E 50M.A.00.E Standardní otvírač s mechanickou blokací 24 V dc F 24 V dc 50M.A.00.F 9-16 V ac/dc B 9-16 V ac/dc 51M.A.00.B 6-12 V ac/dc J E 51M.A.00.E 24 V dc F Elektrické otvírače 24 V dc 51M.A.00.F Přidržení v otevřeném stavu 9-16 V ac/dc 6-12 V ac/dc.1.00.b.1.00.j Přidržení v otevřeném stavu s mechanickou blokací 9-16 V ac/dc 6-12 V ac/dc B J E Reverzní otvírač 54M.A.00.E 24 V dc F 24 V dc 54M.A.00.F 9-16 V ac/dc B 9-16 V ac/dc 56M.A.00.B Standardní otvírač s jedním monitorováním 6-12 V ac/dc J E 56M.A.00.E 24 V dc F 24 V dc 56M.A.00.F E Reverzní otvírač s jedním monitorováním 58M.A.00.E 24 V dc F 24 V dc 58M.A.00.F Parametry monitorování Mikrospínač S1 Napětí Provozní rychlost Provozní frekvence Odolnost kontaktu Odolnost izolace Teplota okolního prostředí Vlhkost Očekávaná životnost* 1 A/1 V AC 0,5 A/30 V DC 1 při 500 mm/sekundu (na kolíku) Mechanická: 200 operací za minutu Elektrická: 30 operací za minutu 50 mω maximum 100 MΩ minimum (at 500 V DC) Od - do 65 (bez ledu) 85% RH max. (5 až do 35) Mechanická: min operací Elektrická: min operací Doporučené čelní štíty KRÁTKÝ DLOUHÝ ,2 45 9,2 Rozměry 16 28,1,3 65,6 65,6 17,7 28,1 8 9,2 47,2 9,2 16 *podmínky při max. výkonu 28,1,3 72,7 24 OBLÝ standardní vodící západka 21,2 Nastavitelnost západky: 2 mm s monitorováním 11

14 ZADLABACÍ Série 1 & 2 Elektrické otvírače Zadlabací otvírače jsou navržené s otvorem přizpůsobeným pro střelku zadlabacího zámku. Jsou k dispozici pro DIN pravé i levé dveře, dále pak pro horizontální (90 mm) a vertikální (120 mm) mechanické zámky. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AD: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Hliník s černým nátěrem Západka: Zamak Maximální vzdálenost mezi střelkou a západkou: 5 mm Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné vůči korozi podle norem UNI ISO 9227 Parametry cívky B 8 14 V ac/dc (15,5 Ω 0,65A při 12 V ac) M 12 Vdc 100% (70 Ω 0,17A) Reverzní otvírač Standardní otvírač Minuty 5 (při 12 V ac) Hodiny 5 Jiné cívky na požádání 12

15 a parametry Box Pevná západka Pevná západka Napětí DIN pravý DIN levý 90 mm 8-14 V ac/dc B.B A.B Standardní otvírač 120 mm 8-14 V ac/dc A.B B.B Elektrické otvírače 90 mm 9-14 V ac/dc 12A.0.9B.B 22A.0.9A.B Interní přidržení v otevřené stavu 120 mm 9-14 V ac/dc 12A.0.12A.B 22A.0.12B.B 90 mm B.M A.M Reverzní otvírač 120 mm A.M B.M Rozměry A / 9B 12A / 12B 13

16 IP54 VODOTĚSNÉ Série 7R & 7L Elektrické otvírače Vodotěsné elektronické otvírače jsou přizpůsobené pro venkovní instalace zejména pak ve vlhkém a prašném prostředí. Zaoblený design základny pouzdra umožňuje instalaci zámků, kde vzdálenost mezi západkou a první střelkou je pouze 5 mm. Model s monitorováním funguje na základě magnetismu jedná se o O & C patentovaný systém, který zajišťuje izolaci skříňky mechanismu. DC modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému. Což přináší výhodu instalační firmě připojení není polarizované. Jsou vyráběny pro levé i pravé dveře a díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Zamak Západka: Zamak Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné proti korozi podle norem UNI ISO 9227 Certifikace Certifikováno podle IP 54 (ochrana proti prachu a vodě) Parametry cívky L 8/14 V ac/dc (20 Ω 0,5A při 12 V ac) M 12 Vdc 100% (70 Ω 0,17A) N 24 Vdc 100% (240 Ω 0,10A) Reverzní otvírač Standardní otvírač Reverzní otvírač Standardní otvírač 14 Minutes 5 (při 12 V ac) Hodiny 5 Hodiny 5 Jiné cívky na požádání

17 8,81 12,8 a parametry Pevná západka Příkon Elektronická ochrana Napětí DIN pravá přídavný čelní štít DIN levá přídavný čelní štít 8-14 V ac/dc 7R L 7L L Standardní otvírač 7R M 7L M 24 V dc 7R N 7L N Interní přidržení v otevřeném stavu Reverzní otvírač 9-14 V ac/dc 7R2A.4.00.L 7L2A.4.00.L 7R M 7L M 24 V dc 7R N 7L N Elektrické otvírače 8-14 V ac/dc 7R L 7L L Standardní otvírač s jedním monitorováním 7R M 7L M 24 V dc 7R N 7L N Reverzní otvírač s jedním monitorováním 24 V dc 7R M 7R N 7L M 7L N KONTAKT Max. napětí Max. proud Max. napětí 100 V DC 0,3 A 3 W Doporučené čelní štíty Rozměry KRÁTKÝ DLOUHÝ ,9 44,5 98,9 93,2 45,5 15

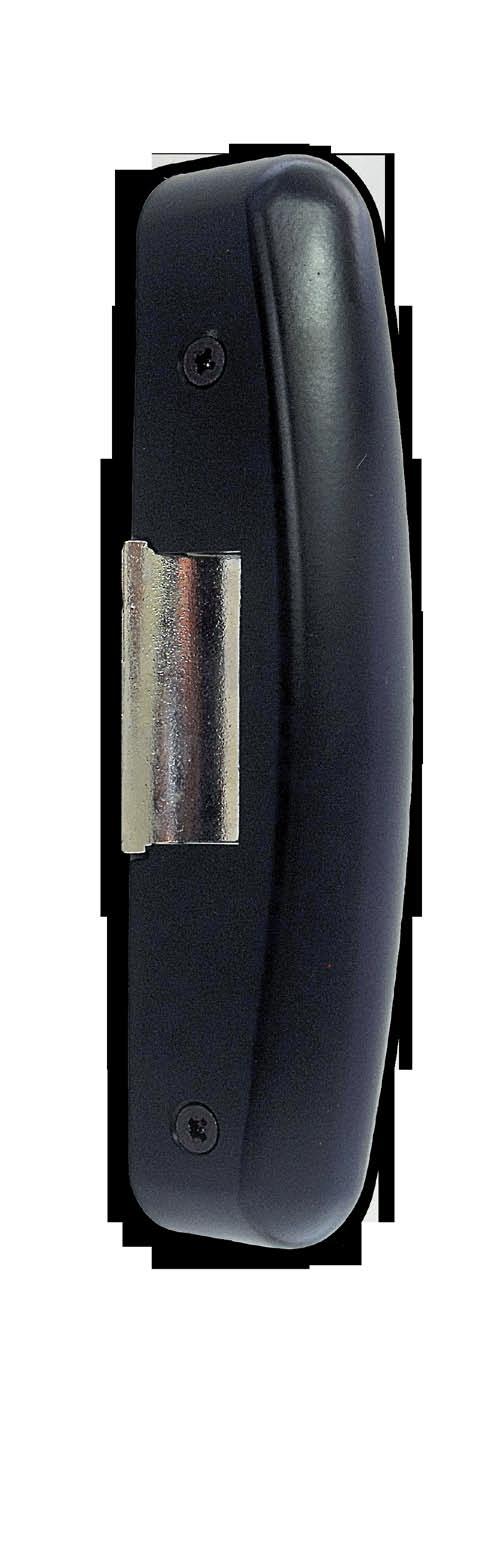

18 PANCÉŘOVÉ Série 9R & 9L Elektrické otvírače Tyto elektrické otvírače byly speciálně navržené pro pancéřové dveře zajištěné vícebodovým zámkem, kdy vzdálenost mezi západkou a první střelkou zámku je pouze 5 mm. DC modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému. Což přináší výhodu instalační firmě připojení není polarizované. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AD: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Zamak Západka: Zamak Patentovaný systém zapnutí cívky Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné proti korozi podle norem UNI ISO 9227 Parametry cívky 62 L 8/14 V ac/dc (20 Ω 0,5A při 12 V ac) M 12 Vdc 100% (70 Ω 0,17A) Reverzní otvírač Standardní otvírač N 24 Vdc 100% (240 Ω 0,10A) Reverzní otvírač Standardní otvírač Minuty 5 (při 12 V ac) Hodiny 5 Hodiny 5 Jiné cívky na požádání 16

19 10,8 6 a parametry Nastavitelná západka Příkon Elektronická ochrana Napětí DIN pravá přídavný čelní štít DIN levá přídavný čelní štít 8-14 V ac/dc 9R L 9L L Standardní otvírač 9R M 9L M 24 V dc 9R N 9L N Interní přidržení v otevřeném stavu Interní přidržení v otevřeném stavu s mechanickou blokací 9-14 V ac/dc 9-14 V ac/dc 9R2A.1.00.L 9R3A.1.00.L 9L2A.1.00.L 9L3A.1.00.L Elektrické otvírače Reverzní otvírač 9R M 24 V dc 9R N 9L M 9L N Doporučené čelní štíty Rozměry DLOUHÝ Hluboko nastavitelná západka Dodáno na požádání 88,8 83,3 AK3 34,8 9 36,1 14,2 43,7 10,8 9,3 Nastavení západky: 3 mm 17

20 PANIKOVÉ Série 4 Elektrické otvírače Tyto otvírače jsou určeny k montáži na dveře nouzových východů vybavených panikovým kováním a umožňují přístup zvenku přes přístupové systémy. Ideální pro dveře, které vyžadují vysokou úroveň spolehlivosti a bezpečnosti, tyto otvírače jsou obvykle propojeny s protipožárním systémem. DC modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému. Což přináší výhodu instalační firmě připojení není polarizované. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15 / +40 Pouzdro: Zamak Západka: Zamak Patentovaný systém zapnutí cívky Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné proti korozi podle norem UNI ISO 9227 Parametry cívky 62 L 8/14 V ac/dc (20 Ω 0,5A při 12 V ac) M 12 Vdc 100% (70 Ω 0,17A) Reverzní otvírač Standardní otvírač N 24 Vdc 100% (240 Ω 0,10A) Reverzní otvírač Standardní otvírač 57 P 12 Vdc 100% (54 Ω 0,22 A) Minuty 5 (při 12 V ac) Hodiny 5 Hodiny 5 Hodiny 5 Jiné cívky na požádání 18

21 15,4 9,59 a parametry Symetrická reverzibilita Pevná západka Příkon Elektronická ochrana Napětí přídavný box 8-14 V ac/dc L Standardní otvírač M 24 V dc N Interní přidržení v otevřeném stavu 9-14 V ac/dc 42A.6.00.L Reverzní otvírač Standardní otvírač s jedním monitorováním 24 V dc 8-14 V ac/dc 24 V dc M N L M N Elektrické otvírače Standardní otvírač s dvojím monitorováním 24 V dc P N Reverzní otvírač s jedním monitorováním 24 V dc M N Reverzní otvírač s dvojím monitorováním 24 V dc P N Monitorování Mikrospínač S1 Mikrospínač S2 Napětí 1 A/1 V AC 0,5 A/30 V DC 0,5 A/30 V DC Provozní rychlost 1 při 500 mm/sekundu (na kolíku) 1 při 500 mm/sekundu (na kolíku) Provozní frekvence Mechanická: 200 operací za minutu Elektrická: 30 operací za minutu Mechanická: 200 operací za minutu Elektrická: 30 operací za minutu Odolnost kontaktu Odolnost izolace Teplota okolního prostředí Vlhkost 50 mω maximum 30 mω maximum 100 MΩ minimum (při 500V DC) 100 MΩ minimum (při 500V DC) Od - až 65 (bez ledu) Od - až 70 (bez ledu) 85% RH Maximální (5 až 35) 85% RH Maximální (5 až 35) Mikrospínač S1 Mikrospínač S2 Stupeň ochrany Očekávaná životnost* Mechanická: min operací za minutu Elektrická: min operací za minutu IP 40 Mechanická: min operací za minutu Elektrická: min operací za minutu Doporučené přídavné boxy Rozměry *podmínky při max. výkonu 82 86N 86C Boxy Černá Černá + Antivandal základna + C86 Chrom + Antivandal základna + C86 29,5 20,2 41,1 29,5 20,2 17,3 17, , ,4 48 s dvojím monitorováním 19

22 BEZPEČNOSTNÍ Elektrické otvírače Série 4R & 4L Bezpečnostní elektrické otvírače jsou určeny pro dveře připojené na požární a přístupové systémy. Nebo pro dveře, které vyžadují vysokou úroveň bezpečnosti. Zamakové pouzdro je vyztužené pro zajištění vysoké odolnosti. Západka je ukotvena čtyřmi podpěrnými body. DC modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému. Což přináší výhodu instalační firmě připojení není polarizované. Jsou vyráběny pro levé i pravé dveře a díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: 7000 N Provozní teplota: -15 / +40 Pouzdro: Vyztužený zamak Západka: Ocel Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné proti korozi podle norem UNI ISO 9227 Parametry cívky 62 L 8/14 V ac/dc (20 Ω 0,5A při 12 V ac) Minuty 5 (při 12 V ac) M 100% (70 Ω 0,17A) Reverzní otvírač Standardní otvírač Hodiny N 24 V dc 100% (240 Ω 0,10A) Reverzní otvírač Standardní otvírač Hodiny 5 57 Jiné cívky na požádání P 100% (54 Ω 0,22A) Hodiny 5 20

23 9,48 13 a parametry Pevná západka Příkon Elektronická ochrana Napětí DIN pravá přídavný čelní štít DIN levá přídavný čelní štít 8-14 V ac/dc 4R L 4L L Standardní otvírač 4R M 4L M 24 V dc 4R N 4L N Interní přidržení v otevřeném stavu 9-14 V ac/dc 4R2A.4.00.L 4L2A.4.00.L Reverzní otvírač Standardní otvírač s jedním monitorováním 24 V dc 8-14 V ac/dc 4R M 4R N 4R L 4R M 4L M 4L N 4L L 4L M Elektrické otvírače 24 V dc 4R N 4L N Standardní otvírač s dvojím monitorováním 24 V dc P N Reverzní otvírač s jedním monitorováním 24 V dc 4R M 4R N 4L M 4L N Reverzní otvírač s dvojím monitorováním 24 V dc P N Monitorování Mikrospínač S1 Mikrospínač S2 Napětí 1 A/1 V AC 0,5 A/30 V DC 0,5 A/30 V DC Provozní rychlost 1 při 500 mm/sekundu (na kolíku) 1 při 500 mm/sekundu (na kolíku) Provozní frekvence Mechanická: 200 operací za minutu Elektrická: 30 operací za minutu Mechanická: 200 operací za minutu Elektrická: 30 operací za minutu Odolnost kontaktu Odolnost izolace Teplota okolního prostředí Vlhkost 50 mω maximum 30 mω maximum 100 MΩ minimum (při 500V DC) 100 MΩ minimum (při 500V DC) Od - až 65 (bez ledu) Od - až 70 (bez ledu) 85% RH Maximální (5 až 35) 85% RH Maximální (5 až 35) Mikrospínač S1 Mikrospínač S2 Stupeň ochrany Očekávaná životnost* Mechanická: min operací Elektrická: min operací IP 40 Mechanická: min operací Elektrická: min operací Doporučené čelní štíty Rozměry *podmínky při max. výkonu KRÁTKÝ DLOUHÝ OBLÝ Hnědý Hnědý Hnědý Hnědý 29,5 20,2 41,1 29,5 20,2 17,3 17, , ,4 s dvojím monitorováním 21

24 ZVÝŠENÉ ZABEZPEČENÍ Série Elektrické otvírače Elektrické otvírače se zvýšeným zabezpečením jsou považovány za jedny z nejmenších a stále nejsilnějších otvíračů na trhu. Ideální řešení pro instalace s požadavkem na vysokou kvalitu. Jsou 100% reverzibilní a mají nastavitelnou západku. Radiální západka rotuje uvnitř mechanického pouzdra otvírače. Instalační firma tak nemusí upravovat rám dveří pro správné uložení otvírače. Všechny modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému, na který jsou napojené. Což přináší výhodu instalační firmě připojení není polarizované. Díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15ºC / +40ºC Pouzdro: Ocel Západka: Nerez Nový systém přidržení v otevřeném stavu Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/ES (EN 55014) Odolné proti korozi podle norem UNI ISO 9227 Parametry cívky B 8/14 V ac/dc (14 Ω 0,7A při 12 V ac) J 5/12 V ac/dc (8 Ω 0,6A při 6 V ac) E 100% (50 Ω 0,A) F 24 V dc 100% (185 Ω 0,12A) Minuty 5 (při 12 V ac) Minuty 5 (při 9 V ac) Hodiny 5 Hodiny 5 Jiné cívky na požádání

25 13 6 a parametry Radiální nastavitelná západka Reverzibilní Příkon Elektronická ochrana Napětí přídavný čelní štít 8-14 V ac/dc B Standardní otvírač 5-12 V ac/dc J E 24 V dc F Přidržení v otevřeném stavu Reverzní otvírač 8-14 V ac/dc 5-12 V ac/dc 24 V dc B J E F Elektrické otvírače 8-14 V ac/dc B Standardní otvírač s jedním monitorováním 5-12 V ac/dc J E 24 V dc F Reverzní otvírač s jedním monitorováním 24 V dc E F Parametry monitorování: Napětí Provozní rychlost 0,1 A/1 V AC 2 A/12 V DC 1 při 500 mm/sekundu (na kolíku) Mikrospínač S3 Provozní frekvence Odolnost kontaktu Odolnost izolace Teplota okolního prostředí Vlhkost Stupeň ochrany Očekávaná životnost* Elekrická: 30 operací za minutu 100 mω maximum 100 MΩ minimum (při 500V DC) Od -40 až 85 (bez ledu) 95% RH maximum (5 až 35) IEC IP 67 (vyjma terminálu) Mechanická: min operací (30 operací za minutu) Elektrická: min operací (20 operací za minutu) *podmínky při max. výkonu Doporučené čelní štíty Rozměry KRÁTKÝ DLOUHÝ C OBLÝ Hnědý Hnědý Hnědý Hnědý 12,75 20,5 28,5 12,75 20,5 s monitorováním 28,5 12,75 21,45 44,5, ,5,3 78,7 29,5 Nastavení západky: 3 mm 23

26 POŽÁRNÍ Elektrické otvírače Série 24R & 24L Elektronické otvírače RF-120 jsou vyrobeny s odolností teplotám nad po dobu 120 minut. Ideální otvírače pro systémy protipožárních dveří. DC modely jsou vybaveny elektronickou ochranou, která zabraňuje případnému vzniku škody na vašem přístupovém systému. Což přináší výhodu instalační firmě připojení není polarizované. Jsou vyráběny pro levé i pravé dveře a díky široké škále funkcí a napětí, tyto otvírače rychle odemknou standardní dveře při nízké spotřebě energie. Technické parametry Max. příkon na AC: 160 N Max. příkon na DC: 10 N Odpor při vniknutí: N Provozní teplota: -15ºC /+40ºC Pouzdro: Ocel Západka: Ocel Záruka 3 roky Splňuje normu pro elektromagnetickou kompatibilitu 2004/108/CE (EN 55014) Odolné proti korozi podle norem UNI ISO 9227 Certifikace UNE EN , RF-120 Parametry cívky 62 L 8/14 V ac/dc (20 Ω 0,5A při 12 V ac) M 12 Vdc 100% (70 Ω 0,17A) Reverzní otvírač Standardní otvírač N 24 Vdc 100% (240 Ω 0,10A) Reverzní otvírač Standardní otvírač 57 P 100% (54 Ω 0,22A) Minuty 5 (při 12 V ac) Hodiny 5 Hodiny 5 Hodiny 5 Jiné cívky na požádání 24

27 9,48 13 a parametry Pevná západka Příkon Elektronická ochrana Napětí DIN pravá přídavný čelní štít DIN levá přídavný čelní štít 8-14 V ac/dc 24R L 24L L Standardní otvírač 24R M 24L M 24 V dc 24R N 24L N Reverzní otvírač Standardní otvírač s jedním monitorováním 24 V dc 8-14 V ac/dc 24R P 24R N 24R L 24R M 24L P 24L N 24L L 24L M Elektrické otvírače 24 V dc 24R N 24L N Reverzní otvírač s jedním monitorováním 24 V dc 24R P 24R N 24L P 24L N Monitorování Mikrospínač S1 Napětí Provozní rychlost Provozní frekvence Odolnost kontaktu Odolnost izolace Teplota okolního prostředí Vlhkost Očekávaná životnost* 1 A/1 V AC 0,5 A/30 V DC 1 při 500 mm/sekundu (na kolíku) Mechanická: 200 operací za minutu Elektrická: 30 operací za minutu 50 mω maximum 100 MΩ minimum (při 500V DC) Od - až 65 (bez ledu) 85% RH maximum (5 až 35) Mechanická: min operací Elektrická: min operací *podmínky při max. výkonu Doporučené čelní štíty Rozměry KRÁTKÝ DLOUHÝ ,5 20,2 17, ,4 41,1

28 ČELNÍ ŠTÍTY Typ DIN DIN Čelní štít Barva levá pravá ZÁKLADNÍ SYMETRICKÉ MINI BEZPEČ- NOSTNÍ ZVÝŠENÁ BEZPEČNOST VODĚ- ODOLNÉ POŽÁRNÍ PANIKOVÉ PANCÉŘOVÉ 01 Šedá Šedá Elektrické otvírače Krátký Přídavné boxy Šedá Šedá 82 Černá 84 Šedá Chrom Mosaz 86 + Základna + C86 Černá C83 (6dílné příslušenství k přídavnému boxu 83/85) Dlouhý Oblý NOVÝ NOVÝ C63 C64 C65 D3 D Šedá Hnědá Šedá Hnědá Šedá Hnědá Šedá Hnědá Šedá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá Hnědá 26

29 Elektrické otvírače 27 KRÁTKÝ PŘÍDAVNÝ ŠTÍT 3 49, ,5 ŠEDÁ INOX 3mm 66 INOX 3mm 3 65,5 90, ŠEDÁ INOX 3mm 3 30,75 30,75 48, INOX 3mm ,85 48,3, ,85 INOX 3mm ,85 40,85 44,5, INOX 3mm INOX 3mm 3 73,5 45,

30 PŘÍDAVNÉ BOXY 36 48,5 3 23,5 Elektrické otvírače 32,75 48,5 22, ,5 47,5 80 ŠEDÁ 81 ŠEDÁ , ,8 106,9 82 ČERNÁ 84 ŠEDÁ CHROM MOSAZ Sada podložky k boxu 86 ČERNÁ + ZÁKLAD- NA + C C86 6dílné příslušenství 28

31 Elektrické otvírače INOX 2mm DIN pravý INOX 2mm DIN levý 15,04 DLOUHÝ PŘÍDAVNÝ ŠTÍT ŠEDÁ HNĚDÁ ŠEDÁ HNĚDÁ INOX 3mm ,75 48, ,75 D3 C63 INOX 3mm ŠEDÁ HNĚDÁ C65 INOX 3mm INOX 3mm ,75 48, , , ,75 48, , ,75 ŠEDÁ HNĚDÁ INOX 3mm ŠEDÁ HNĚDÁ D4 C64 INOX 3mm

32 Elektrické otvírače 243,9 66,5 33,2 33,2 44,5 130,2 48,3 65,3 227,5 66,5 33,2 12,1 146, ,5 74 0,3 146, ,5 74, , DIN pravý DIN levý 22 INOX 3mm 23 INOX 3mm 26 INOX 3mm 29 INOX 3mm 30 INOX 3mm , , ,8 R 10 33,3 17, INOX 3mm 60 INOX 3mm 67 INOX 3mm 30

33 Elektrické otvírače 31 DIN pravý 73 INOX 2mm DIN levý 74 INOX 2mm 5,04 73,5 40, , INOX 3mm INOX 3mm 40, , , INOX 3mm 40,5 4,7 0 45, , O INOX 3mm 70 INOX 3mm 6 68,5 141, R 10 61,75 48, ,75

34 2 OBLÝ PŘÍDAVNÝ ŠTÍT Elektrické otvírače , DIN pravý DIN levý DIN pravý DIN levý 08 HNĚDÁ 09 HNĚDÁ 10 HNĚDÁ 11 HNĚDÁ R 10 R 10 R 10 R 10 DIN pravý DIN levý DIN pravý DIN levý 12 HNĚDÁ 13 HNĚDÁ 14 HNĚDÁ 15 HNĚDÁ 32

35 ,5 33,2,3 227,5 48,3 Elektrické otvírače 12,1 66,5 48, ,5 33,2 227,5,3 48,3 12,1 R 10 R 10 32,5 18,8 18,8 32,5 DIN pravý DIN levý 16 HNĚDÁ 17 HNĚDÁ 24 INOX 2mm INOX 2mm R 10 R 10 DIN pravý DIN levý 45 HNĚDÁ 48 HNĚDÁ NOVÝ 49 INOX NOVÝ 50 2mm INOX 2mm 33

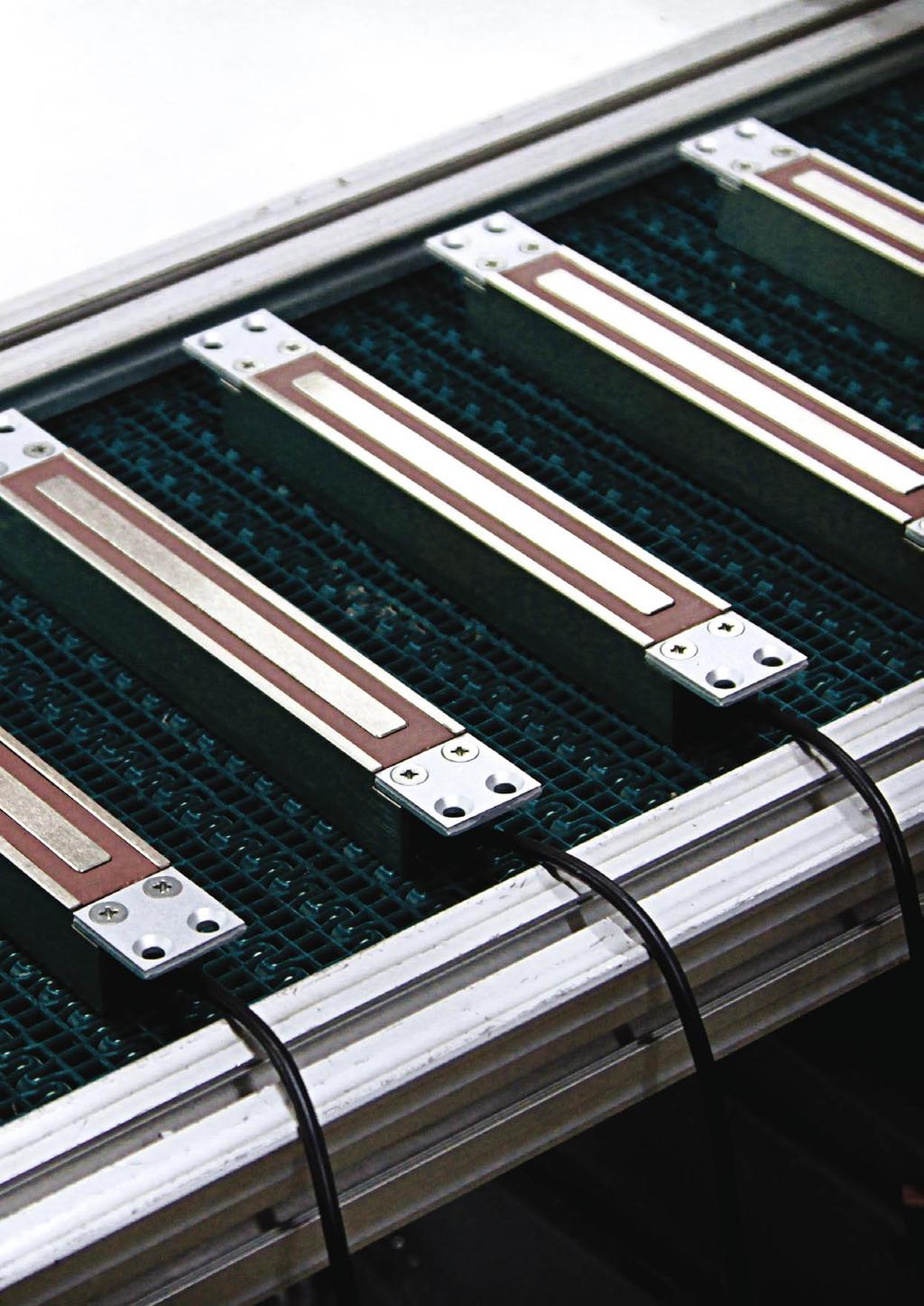

36 ELEKTROMAGNETICKÉ ZÁMKY Magnetické zámky (běžně nazývané magnety) jsou stále více oblíbenou volbou instalačních firem pro jejich jednoduchou instalaci, spolehlivost a vysokou odolnost. Velké elektromagnety jsou montovány na rámy dveří a odpovídající protikusy na dveřích. Když je magnet napájen a dveře jsou zavřené, protikus je rychle přidržen magnetem. Pro otevření nebo zavření pak musí být magnet odemknut. Magnetické zámky Aby bylo možné uspokojit potřeby všech zákazníků, O & C nabízí širokou škálu elektromagnetických zámků v různých velikostech, napětí, možnostech montáží a síly. 34

37 Magnetické zámky 35

38 ZÁKLADNÍ Magnetické zámky Série MEX Základní elektromagnetické zámky jsou ideální řešení pro panikové dveře a přístupové systémy. V případě výpadku napájení se všechny dveře automaticky otevřou, bezpečný únik je tedy zajištěn. V nabídce pro zadlabací instalace i instalace na lištu vč. široké škály přídrží umožňující snadnou instalaci na jakýkoliv druh dveří a zárubní. Navíc ochranný systém zajišťuje elektromagnetický zámek proti neoprávněné manipulaci, krádežím nebo odstranění. MEX 70 je určen zejména pro malé skříně, vitríny, zásuvky atd. Technické parametry Dvojí napětí 12/24 V DC (automatické zapnutí u vybraných modelů) Kontrola kontaktu + LED (otevřeno/zavřeno) Nízká spotřeba energie Elektronická ochrana Ochrana proti vandalismu Časový spínač (5 až 30 sekund) Záruka 3 roky 36

39 a parametry Přídržná síla 12 Vdc Manuální Dvojí napětí 12/24 Vdc Automatické Dvojí napětí 12/24 Vdc Zadlabací Kontakt Na + lištu Časovač LED L Otvíraní dveří směrem ven Z Otvírání dveří směrem dovnitř U Skleněné dveře Montážní sada pro požární dveře RF (volitelné) MRF N MBAX 70 MHAX 70 MEX N MBEX 180 MBAX 180 MHAX 180 MEX N N N N x N x N N N MBEX 300 MBEX 300 MBEX 300* MBEX 300* MBEX 600 MBEX 600 MBAX 300 MBAX 300 MBAX 300* MBAX 300* MBAX 600 MBAX 600 MHAX 300 MHAX 300 MHAX 300* MHAX 300* MEX 201 MEX 400 MEX 430 MEX 600 MEX 630 MEX 700 MEX 730 MEX 900 * Nezapomeňte objednat jednu jednotku pro každý elektromagnetický zámek! Celkem: 0,5 kg Celkem: 1,2 kg Celkem: 2,15 kg Celkem: 2, kg 39, W 12 V DC (340mA) 24 V DC (165mA) W 12 V DC (0mA) 12 V DC (270mA) 166 3,3W 3,3W 12 V DC (270mA) 24 V DC (180mA) 47 32,9 MEX 70 MEX 100 MEX 201 MEX 400/ , LED Magnetické zámky Celkem: 4,4 kg Celkem: 4,4 kg 3,3W 12 V DC (270mA x2) 24 V DC (180mA x2) 416 3,3W 12 V DC (270mA x2) 24 V DC (180mA x2) 482 LED 5 5 LED 47 MEX MEX 630 Protikusy pro: ,5 MEX 100 Celkem: 4,1 kg 12 V DC (270mA) 24 V DC (180mA) 3,3W 3,3W 265 Celkem: 4,5 kg 12 V DC (270mA) 24 V DC (180mA) ,5 8,6 160 MEX 201 MEX 400/430 MEX 600/630 5 LED 45, ,6 175 MEX 700/730 MEX MEX 700/730 MEX ,6 37

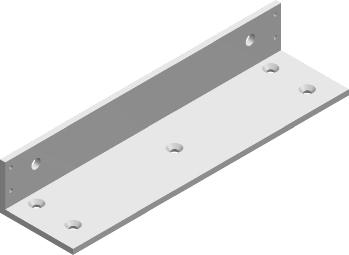

40 DRŽÁKY PRO ELEKTROMAGNETICKÉ ZÁMKY L Pro dveře otvírané směrem ven MBEX 180 Pro MEX 100 MBEX 300 Pro MEX 400/430/600*/630* MBEX 600 Pro MEX 700/ Z Pro dveře otvírané směrem dovnitř MBAX 70 Pro MEX MBAX 180 (3 díly) Pro MEX MBAX 300 (3 díly) Pro MEX 400/430/600*/630* MBAX 600 (3 díly) Pro MEX 700/730 Magnetické zámky , U Pro skleněné dveře MHAX 70 Pro MEX 70 MHAX 180 Pro MEX 100 MHAX 300 Pro MEX 400/430/600*/630* 30,5 30, ,5 30,5 Max. tloušťka skla: 12 mm Max. tloušťka skla: 16 mm Montážní sada pro požární dveře MRF 810 Pro MEX 400/430/600*/630* , ,5 26, MRF 820 Pro MEX 700/730 8 * Nezapomeňte objednat jednu jednotku pro každý elektromagnetický zámek! 38

41 NEJBĚŽNĚJŠÍ INSTALACE Pohled zezadu L Pro otvírání dveří směrem ven Protiplech je instalován přímo na dveře a magnetický zámek pod rám. V případě, že je rám příliš úzký, je zapotřebí použít L držák. Neutahujte šroub příliš těsně. Protiplech musí být volný. Z Magnetické zámky Pro otvírání dveří směrem dovnitř Protiplech je nainstalován na Z držák namontovaný na vnitřní straně přímo ke dveřím. Elektromagnetický zámek musí být nainstalován na rámu, na opačné straně závěsů. U Pro skleněné dveře Protiplech je instalován přímo na křídlo dveří. Elektromagnetický zámek musí být nainstalován pod rámem. L držák může být zapotřebí v případě, kdy je rám příliš úzký. Mějte prosím na paměti, že vzdálenost mezi skleněnými dveřmi a rámem musí být nejméně 3 mm. 39

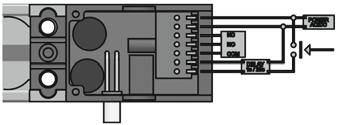

42 MINI Magnetické zámky Série ME Elektromagnetické zámky MINI mohou být integrovány do nejnáročnějších interiérů, uspokojí i nejnáročnější zákazníky. Jsou nejtenčí na trhu (pouze 30 mm), jsou vhodné pro většinu dveřních zárubní, nabízí současně vysokou přídržnost a velmi vysokou citlivost. Jakýkoliv pokus o manipulaci okamžitě aktivuje vnitřní signalizaci. Vysokou kvalitu elektromagnetických zámků MINI prokazuje O & C individuálním testováním každého zámku a následným přiloženým výsledku testu do balení. V nabídce rovněž vodotěsné provedení, ideální řešení pro venkovní dveře a vrata. Technické parametry Multi napětí 12/24 V DC a 9 24 V AC/DC Monitorování kontaktu (otevřeno/zavřeno) Časový model ME 440 od 1 do 20 sekund Výchozí časovač: 6 sekund ELEKTRICKÝ OBVOD ELEKTROMAGNETICKÉHO ZÁMKU ME 440 Nízká spotřeba energie Elektronická ochrana Záruka 3 roky Certifikace ME 500/510 * IP65 (ochrana proti prachu a vodě) 40

43 a parametry MBE 800 MBE 805 včetně ME 400/410/420 včetně ME 600/610/620 Přídržná síla 12/24 V DC (manuál) 9 24 V AC/DC (automat) Zadlabací Na lištu LED Monitorování L Z U Otvírání dveří směrem ven Otvírání dveří směrem dovnitř Skleněné dveře Kryt držáku pro (volitelný): L FSC 821 FSC 822 Z Montážní sada pro požární dveře RF (volitelné) MRF 810 Montážní sada pro posuvné dveře (volitelné) MSA N ME N ME N ME N ME N MBE 806 MBA 801/802 MHA 804 ME N MBE 806 MBA 801/802 MHA 804 ME N MBE 806 MBA 801/802 MHA 804 ME N MBE 806 MBA 801/802 MHA 804 ME N MBA 806/808 MBA 801/802 ME 500 IP N MBA 806/808 MBA 801/802 ME 510 IP N x 2 MBE 807 MBA 801/802* MHA 804* ME N x 2 MBE 807 MBA 801/802* MHA 804* ME N x 2 MBE 807 MBA 801/802* MHA 804* ME 620 * Nezapomeňte objednat jednu jednotku pro každý elektromagnetický zámek! 6W Celkem: 1,55 kg 12 V DC (500mA) 24 V DC (0mA) ME-200/210 26,5 30,2 6W Celkem: 1,55 kg 12 V DC (500mA) 24 V DC (0mA) ,5 29,6 ME-201/211 Magnetické zámky Celkem: 1,74 kg Celkem: 3,48 kg 6W 12 V DC (500mA) 24 V DC (0mA) 31,5 35 6W 12 V DC (500mA x2) 24 V DC (0mA x2) LED 40 LED LED 201 ME-400/410/420/440 MBE 800 včetně držáku 35 31,5 ME-600/610/620 MBE 805 včetně držáku 30 6W IP65 Celkem: 1,78 kg 12 V DC (500mA) 24 V DC (0mA) ME-500/ to mm Vč. montážní sady protiplechu ,5 VODĚODOLNÝ Z instalace L instalace 41

44 DRŽÁKY PRO ELEKTROMAGNETICKÉ ZÁMKY MINI L Pro otvírání dveří směrem ven MBE 806 (nastavitelný) Pro ME 400/410/420/500/510 MBE 807 (nastavitelný) Pro ME 600*/610*/620* MBE 808 Pro ME 500/ Magnetické zámky Z Pro otvírání dveří směrem dovnitř MBA 801/802 Pro ME 400/410/420/500/510/600*/610*/620* 270 U Pro skleněné dveře MHA 804 Pro ME 400/410/420/600*/610*/620* Tloušťka skla: 8 až 14 mm Kryt držáku FSC 821 Pro MBE 806/807 FSC 822 Pro MBA 801/802 Montážní sada pro požární dveře Montážní sada pro posuvné dveře , , ,5 MRF 810 Pro ME 400/410/420/600*/610*/620* MSA 803 Pro ME 200/201/210/211 * Nezapomeňte objednat jednu jednotku pro každý elektromagnetický zámek! 42

45 NEJBĚŽNĚJŠÍ INSTALACE Pohled zezadu L Pro otvírání dveří směrem ven Protiplech je instalován přímo na dveře a magnetický zámek pod rám. V případě, že je rám příliš úzký, je zapotřebí použít L držák. Neutahujte šroub příliš těsně. Protiplech musí být volný. Z Pro otvírání dveří směrem dovnitř Protiplech je nainstalován na Z držák namontovaný na vnitřní straně přímo ke dveřím. Magnetické zámky Elektromagnetický zámek musí být nainstalován na rámu, na opačné straně závěsů. Pro skleněné dveře Protiplech je instalován přímo na křídle dveří. Elektromagnetický zámek musí být nainstalován pod rámem. U L držák může být zapotřebí v případě, kdy je rám příliš úzký. Mějte prosím na paměti, že vzdálenost mezi skleněnými dveřmi a rámem musí být nejméně 3 mm. 43

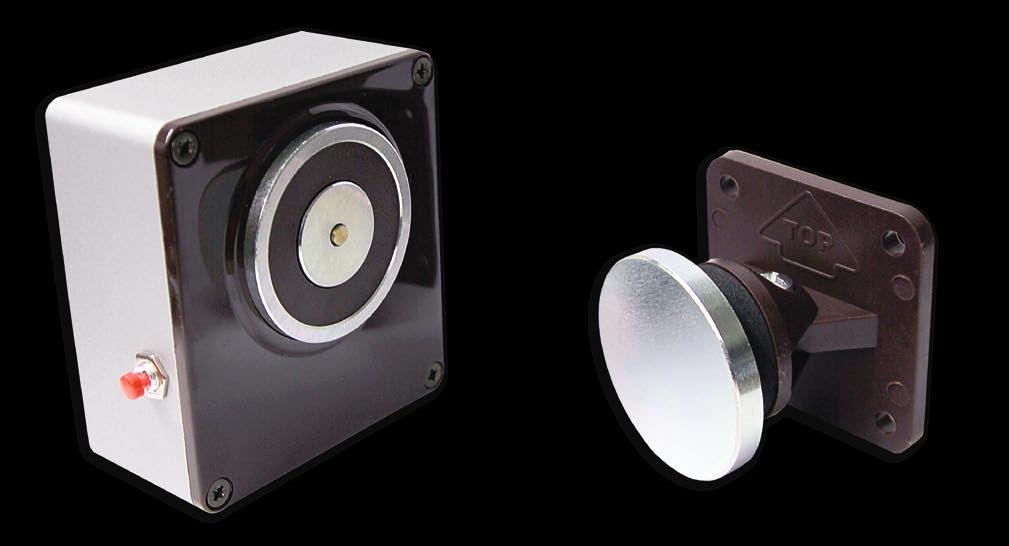

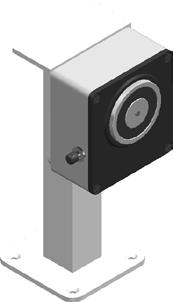

46 DVEŘNÍ PŘÍDRŽE Magnetické zámky Série DH Určeno pro použití na samozavírací protipožární dveře automatické uzavření oblasti při aktivaci požárního poplachu, detekci kouře nebo hasícího zařízení. Typické instalace jsou: nemocnice, školy, domy s pečovatelskou službou, ve veřejných budovách (zavře všechny výstupní dveře najednou, stisknutím ovládacího tlačítka) a kanceláře (okamžité soukromí stisknutím tlačítka na vašem stole). Magnetické držáky lze rovněž ovládat ručním uvolněním při požadavku na okamžité zavření dveří pro bezpečnost nebo pohodlí. K dispozici pro upevnění na stěnu nebo k podlaze. Technické parametry Přídržná síla 600 N Přepínač napětí (u DHB) Vyhazovací kolík k překonání zbytkového magnetismu Tlačítko pro manuální uvolnění Nízká spotřeba energie Certifikace Splňuje podmínky UNE-EN 1155:

47 a parametry Napětí 24 Vdc Manuální dvojí napětí 12/24 Vdc PŘÍDRŽNÁ SÍLA Časovač 3 sek. Tlačítko pro manuální uvolnění Průměr 600 N 600 N 600 N 600 N 300 N/600 N Příslušenství & Náhradní díly 50 mm 50 mm 50 mm 50 mm 50 mm DHI Průmyslový držák dveří DHS Základní držák dveří DHB Držák dveří s dvojím napětím DHT Držák dveří s časovačem DHD Držák dveří s regulací napájení DFS 160 Podpěra pro držák dveří DFS 300 Podpěra pro držák dveří PDH Tlačítko pro manuální uvolnění ADH Protiplech pro DHB / DHT / DHD AHI Protiplech pro for DHI AHS Protiplech pro DHS 2W 24,7 DHI 24 V DC (85mA) AHI (součástí) PDH 90 2W 42,5 47, Magnetické zámky DHB 12 V DC (170mA) 24 V DC (85mA) ADH (součástí) 2W DHT 24 V DC (85mA) DHD 60 DHS 24 V DC (85mA) AHS (součástí) 24 V DC (85mA) , DFS 160 DFS

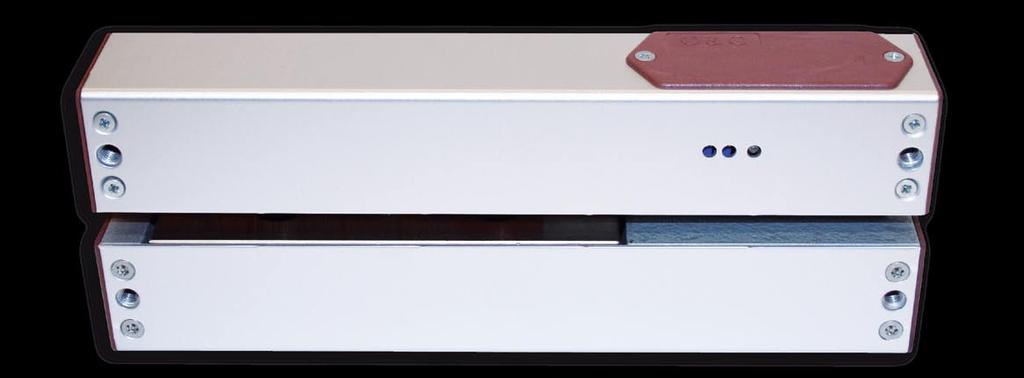

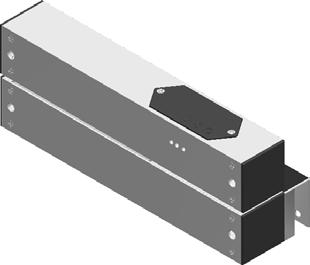

48 SHEARLOCKY Magnetické zámky Série SH Shearlocky jsou ideálním řešením pro skleněné, otočné a posuvné dveře. Kombinují magnetickou a mechanickou přídržnou sílu. Shearlocky mohou být časově nastavené a připojené k požárním hlásičům, alarmům, přístupovým systémům, spínačům nouzových východů, atd. Pokud dojde k chybnému zamknutí po 5 pokusech Shearlock vydává varovný signál do obnovení systému. Příklad použití: Zloděj se snaží uniknout přes nouzový východ, kde je nainstalováno panikové kování a shearlock. Když zloděj tlačí na madlo panikového kování, dveře jsou stále zamčené pomocí shearlocku na naprogramovanou dobu a výstražný signál bude zaslán do kontrolního centra. Je-li systém vybaven akustickým alarmem, bude vydávat signál po dobu, na jakou je shearlock naprogramován, než zloděj upustí kradené zboží. Technické parametry Přídržná síla N Elektronická ochrana Časovač: nastavitelný od 0 do sekund pro obě zamykání (T1) a T2) Max. vzdálenost mezi díly: 3 mm Max. vzdálenost mezi skly: 6,5 mm 3barevný LED indikátor (otevřeno/zavřeno/porucha) Napájení od 10 do 36 V DC (automatický spínač) Provozní teplota: -5 do +60ºC plus 8/10ºC na DC Spotřeba při 12 V DC: 2 A (spuštění) a pak 0,5 A (provozní) Pomocné relé: max. 1 A při 24 V DC Záruka 3 roky 46

49 a parametry Nastavení zamykacího relé Nastavení relé pro uvolnění (otevřeno/zavřeno/porucha) LED SHEARLOCK SH 100 (instalace na lištu) SHEARLOCK SH 200 (instalace zadlabací) ,5 46,50 14 Max. tloušťka skla Magnetické zámky SHEARLOCK SH 300 (instalace na skleněné dveře) Příklad instalace Napájení SHEARLOCK SH 400 (instalace na lištu / na skleněné dveře) SHEARLOCK SH 500 (instalace zadlabací / na skleněné dveře) Tepelný nebo kouřový detektor Akustické výstražné zařízení Klávesnice Kontrolka Tlačítko Panikový otvírač s monitorováním 47

50 ELEKTRICKÉ ZÁMKY Elektrické zámky Zámek je mechanické nebo elektronické zařízení pro uzavření, které se uvolňuje pomocí objektu (např. jako klíč, vstupní karta, otisk prstu, RFID karta) nebo tajných informací (např. kód nebo heslo), případně kombinací obou. Elektrický zámek je zařízení, které je poháněno elektrickým proudem. Elektrické zámky jsou obvykle připojeny k přístupovým systémům. Mezi výhody propojení elektrického zámku a přístupového systému patří: kontrola klíče klíče mohou být přidány nebo naopak odebrány bez přestavby cylindru zámku, přístupový systém čas a místo jsou faktory, které lze zaznamenat. 48

51 ELEKTRICKÉ ZÁPADKY MINI Série PGX Tento malý standardní zámek byl speciálně navržen pro aplikace jako jsou skříňky, skříně, vitríny, zásuvky, atd. Může být instalován na lištu i jako zadlabací zámek, západka je reverzibilní 360º. Provozní teplota -20ºC až +40ºC. Záruka 3 roky. 0,130 kg 12 V DC (650mA) PGX 03 27,8 Elektrické zámky 7,8W ,4 41,4 Reverzibilní západka 11,5 49

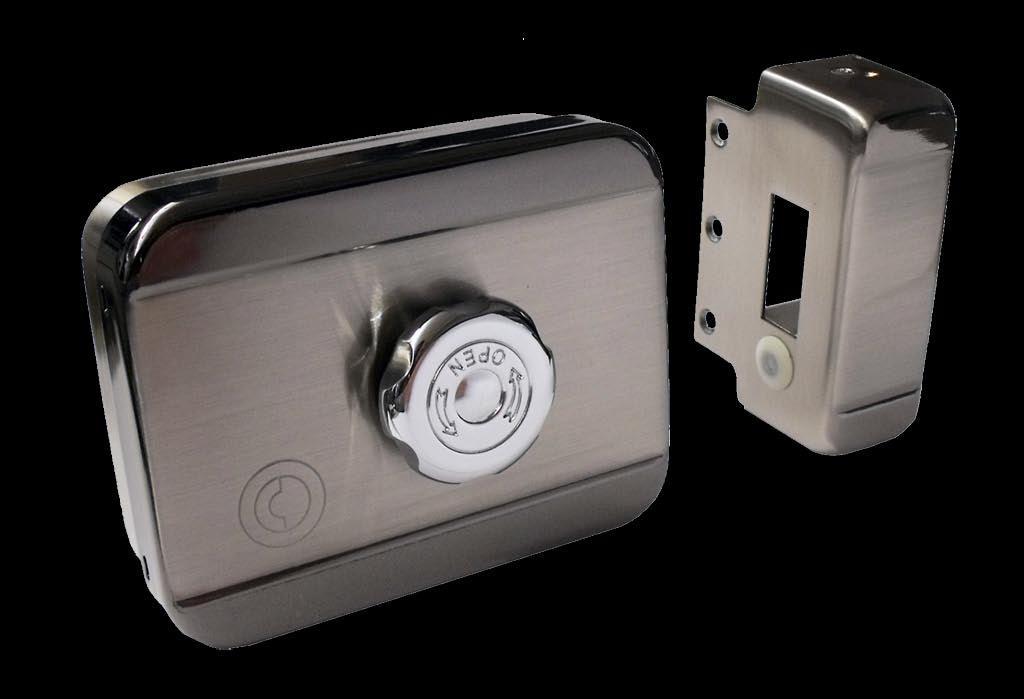

52 PŘÍDAVNÉ ZÁMKY Série CE Elektrické zámky Přídavné reverzibilní zámky jsou určeny pro montáž na lištu vč. motorizované západky. Pokud magnetický senzor potvrdí, že dveře lícují s rámem, západka o délce mm automaticky blokuje dveře. Po ukončení naplánované doby uvolnění, zámek opět zamkne dveře. Vzdálenost mezi zámkem a přední stranou skříňky má činit 5 mm. Akustický alarm upozorňuje, že dveře nejsou řádně zavřené. Přístup z venku je umožněn prostřednictvím přístupového systému nebo klíčem (3 klíče součástí dodávky), zatímco z vnitřní strany může být zvolen knoflík, spínač, tlačítko a klíč. Obvykle je instalován na vnitřních dřevěných nebo hliníkových dveřích, ale ochranný štít je rovněž k dispozici pro venkovní instalace. PŘÍDAVNÝ ZÁMEK Napětí 12V DC Časovač 2 až 8 s. Magnetický senzor Akustický alarm Spotřeba energie 500mA Klíče Spínací Tlačítko tlačítko Knoflík Ochranný štít CE 104 CE 105 CE 106 CE 109 VCX 100 VCX ,5 55 CE 104 CE 105 CE 106 CE 109 S TLAČÍTKEM (dočasné odemknutí) SE SPÍNACÍM TLAČÍTKEM (permanentní odemknutí) S KNOFLÍKEM S KLÍČI 50

53 ELEKTRICKÉ ZÁMKY PRO BRÁNY Série CE Elektrické zámky pro dřevěné nebo hliníkové dveře nebo vrata. Vstup z vnějšku bude zajištěn prostřednictvím přístupového systému nebo standardním klíčem (3 klíče v ceně), zatímco zevnitř tlačítkem, klíčem nebo kombinací obou. Tento zámek je dodáván v dormu 60 mm, který lze snadno změnit na 50 nebo 70 mm. Šedě lakovaná ocel Samozamykací bezpečnostní západka 12 V AC (1,5 A) 8mm nastavitelný protiplech. K dispozici také s délkou vložky 70 mm Elektrické zámky S KLÍČEM S KLÍČEM PLUS TLAČÍTKEM S TLAČÍTKEM 51

54 ZÁKLADNÍ ELEKTRICKÉ ZÁPADKY Série OC Tento kompaktní zámek s jednoduchou instalací (šíře pouhých 24 mm) zajišťuje dveře pomocí 16mm ocelové západky, která je aktivována elektromagnetem. Pracuje na 12 V DC a používá 300 ma při rozběhu a 120 ma v pohotovostním režimu. Mezera mezi tělem zámku a protiplechem by měla být menší než 8 mm. LED ukazatel zobrazuje stav zámku (otevřeno/zavřeno). Funkci automatického zamykání lze nastavit po 0 9 sekundách pomocí vestavěného časovače. ZÁKLADNÍ ELEKTRICKÁ ZÁPADKA Standardní Reverzibilní Zadlabací Na liště Pro skleněné Časovač dveře Kulatá západka OC 860 OC 870 OC 880 OC Elektrické zámky OC 860 Zadlabací OC 870 Zadlabací OC 880 Na liště 40 OC 890 Pro skleněné dveře Max. tloušťka dveří: 12 mm 37

55 PŘÍSLUŠENSTVÍ K zámkům a otvíračům nezbytně patří další vybavení pro kompletaci přístupového systému. OPENERS & CLOSERS nabízí kompletní řadu příslušenství pro přístupové systémy vč. světelných kontrolek, kontaktů, dveřních kliček, klávesnic, tlačítek a další. Příslušenství 53

56 ELEKTRICKÉ KONTAKTY Série DDC Naše vysoce kvalitní dveřní kontakty jsou navržené tak, aby zajistily skryté elektrické spojení mezi zámkem a napájecím zdrojem (v podstatě od dveří k zárubním). Musí být zadlabány tam, kde jsou závěsy. Kontakt DDC 002 je navržen pro jednoduché instalace, kde je spojení přerušované. Dva mosazné póly jsou poniklované a plastové části mohou být buď černé nebo bílé. Kontakt DDC 004 je ideální pro trvalé připojení a pro posuvné dveře. Čtyři mosazné póly jsou postříbřené a plastové díly jsou bílé. Elektrické parametry a rozměry Příslušenství 13 DDC 002 Max. spínací napětí 24V AC/DC Max. spínací proud 1,5 A 17,2 4,8 20 DDC 004 Max. spínací napětí 24V AC/DC Max. spínací proud 0,5 A 54

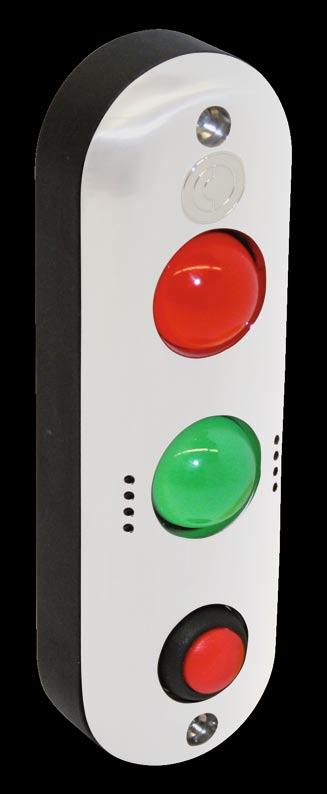

57 SVĚTELNÉ KONTROLKY Série TL Světelné kontrolky OPENERS & CLOSERS kombinují moderní design, robustnost a funkčnost, což je ideální pro všechny akustické nebo vizuální instalace. Vnitřní propojka umožňuje střídavé spuštění zvukového signálu a LED světla. Fungují při 10 až 24 V AC/DC a jejich spojení není polarizované. Mohou být zadlabány nebo montovány na lištu pouhým přidáním plastového boxu. Záruka 3 roky. 2 žárovky Tlačítko Akustická výstraha Instalace zadlabáním Instalace na lištu Červená a zelená TLX 001 Červená a zelená TLP 002 Červená a zelená TLB 001 Červená a zelená TLB 002 Pro zadlabání Na lištu Pro zadlabání Na lištu TLX 001 TLP 002 S tlačítkem (NO) s propojkou Akustické výstražné zařízení a LED světlo zůstanou v režimu nepřerušovaného světla a zvuku. 129, Příslušenství 18,6 bez propojky Akustické výstražné zařízení a LED světlo zůstanou v přerušovaném režimu. Pro zadlabání Na lištu 40 Pro zadlabání TLB 001 TLB 002 s akustickým výstražným zařízením Na lištu s tlačítkem (NO) a akustickým výstražným zařízením 55

58 DVEŘNÍ PRŮCHODKY Série FX Dveřní průchodky jsou nutné při instalaci elektrického zámku na dveřích. Zajišťují připojení napájení ze stěny ke dveřím (na straně závěsů). Dveřní průchodky O & C nabízejí vysoce kvalitní ocelový povrch a jsou k dispozici v několika délkách a způsobech připojení. Zadlabací Na lištu Vnější průměr Vnitřní průměr 14,5 mm 10,5 mm Nikl 150 mm 290 mm 14,5 mm 10,5 mm Nikl 370 mm 510 mm 14,5 mm 10,5 mm Nikl 150 mm 0 mm 14,5 mm 10,5 mm Nikl 370 mm 470 mm 14,5 mm 10,5 mm Nikl 500 mm 600 mm Šedý box a ocelová 14,5 mm 10 mm 300 mm 440 mm pružná trubka 14,5 mm 10 mm Šedý box a ocelová pružná trubka 500 mm 640 mm 14,5 mm 10 mm Šedý box a ocelová pružná trubka 300 mm 440 mm 14,5 mm 10 mm Barva povrchu Šedý box a ocelová pružná trubka Délka pružné trubky Celková délka 500 mm 640 mm Kulaté svorky pro EFX 290/510 EFX 290 EFX 510 SFX 150 SFX 370 SFX 500 BFX 300G BFX 500G BFX 300B BFX 500B RTFX RTFX ,5 24,5 24,5 47 O 24,5 17,4 Příslušenství EFX 290 SFX 150 EFX 510 SFX 370 BFX 300G BFX 300B SFX 500 BFX 500G BFX 500B 56

59 KLÁVESNICE Série AC 12tlačítková kódovací klávesnice pro přístupové systémy na jedny nebo dvoje dveře. Klávesnice OPENERS & CLOSERS umožňuje otevření dvou dveří pouze z jednoho terminálu a výběr z následujících dvou otevíracích funkcí: Aktivuje zámek pro nastavený čas. Aktivuje zámek až do nového zadání kódu. Velmi snadná instalace s vysokou úrovní bezpečnosti. Při výpadcích zůstanou všechna data uložena. Technické parametry Anti-vandal Nerezová tlačítka Tělo: šedá lakovaná ocel Časovač: 1 až 99 sekund AC 100 Napětí 12V AC/DC Relé: max. 12 V AC 2 A Max. 12 různých kódů Spotřeba: 0,1 A (při rozběhu) 0,02 (v pohotovostním režimu) Záruka 3 roky Přezkoušené dle IP 45 Body připevnění Příslušenství 1 57

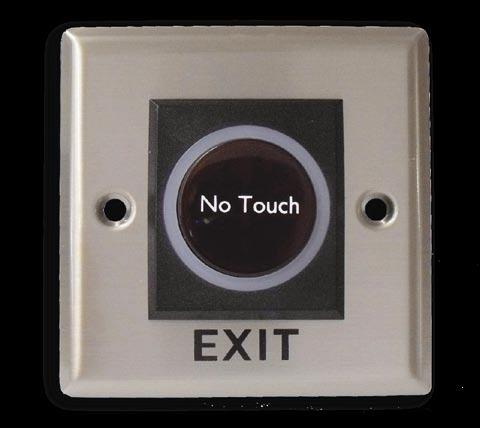

60 TLAČÍTKA EXIT Série OC Kvalitní nerezová tlačítka O & C se umisťují uvnitř budovy vedle dveří. Rychle a bezpečně umožní EXIT aktivací/deaktivací elektronického zámku. LED světla umístěná kolem tlačítka mohou být užitečná jako vodítko v tmavém prostředí, zatímco infračervený senzor představuje hygieničtější a modernější řešení. Technické parametry Rozměry: 88,6 šířka 88,6 výška 20,0 tloušťka (mm) Výstupní kontakt: NO/NC/COM Aktuální hodnocení: max. 3 A při 36 V DC Provozní telplota: -10ºC / +55ºC Vhodná vlhkost: 0 95 % (relativní vlhkost) OC 804 Tlačítko s LED světlem Modrý LED ukazatel Technické parametry Rozměry: 88,6 šířka x 88,6 výška x 27,0 tloušťka (mm) Výstupní kontakt: NO/NC/COM Příslušenství Aktuální hodnocení: max. 3 A při 28 V DC Provozní telplota: -20ºC / +55ºC Vhodná vlhkost: 0 95 % (relativní vlhkost) Rozsah detekce: 0,1 10 cm OC 806 Tlačítko infračerveného senzoru LED ukazatel: Bílý: Vypnuto Modrý: Zapnuto (pohotovostní režim) Červený: Zapnuto 58

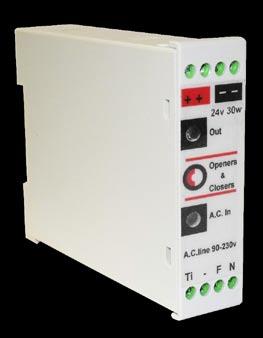

61 NAPÁJECÍ ZDROJE Série PS Napájení na střídavý proud obvykle používá transformátor pro převedení napětí z elektrické zásuvky (obvykle 220 V AC) na nižší (obvykle 12 nebo 24 V AC) napětí. Pokud se používá k výrobě stejnosměrného napětí, usměrňovač slouží k převodu střídavého napětí na pulzující stejnosměrné napětí (12 nebo 24 V DC). Vysoce účinné elektro boxy O & C jsou vybaveny 4 svorkami s LED monitorováním, nabíječkou a záložní baterií. Technické parametry 3% stabilita Ochrana IP20 Provozní telplota: 0ºC / +40ºC PS 903 Ochrana proti přehřátí a zkratům Dvojitá funkce: on line systém napájení a nabíjení baterie s kompletní ochranou proti vybití Stejnosměrný proud (DC) Střídavý proud (AC) Vstupní napětí 230 V 50/60Hz Výstupní napětí Výstupní proud 6 A dc 80 W 24 V dc 3 A dc 80 W 6 A dc 80 W 7 Ah 24 V dc 3 A dc 80 W 24 V dc 4 Ah 3 A dc 30 W 24 V dc 1,5 A dc 30 W 12 V ac 1,5 A ac 18 VA Nabití Výkon Baterie Kapacita baterie PS 901* PS 902* PS 905** PS 906** PS 907* PS 908* PS 903* * Provedení na DIN lištu 35 7,5 (DIN ) ** 4 svorky, každá pro 2 magnetické zámky, s LED monitorováním Příslušenství PS 901 / PS 902 PS 907 / PS 908 PS 905 / PS

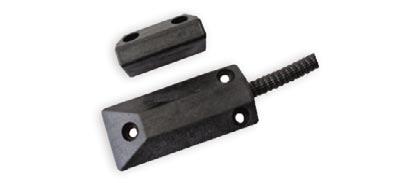

62 MAGNETICKÉ KONTAKTY Série CM Materiál Min. mezera 4 vodiče Rozměry kontaktu Rozměry magnetu Normy MAGNETICKÉ KONTAKTY Mosaz ABS Mosaz ABS 12 mm 12 mm 20 mm (non iron) 10 mm (iron) 20 mm (non iron) 10 mm (iron) 29,5 7,50 mm 29 7,50 mm mm mm 27,5 7,50 mm 29 7,50 mm mm mm Stupeň 2 EN Stupeň 2 EN Stupeň 2 EN Stupeň 2 EN CMI 002 CMI 016 CMI 130 CMI 122 Plast Polykarbonát 40 mm 30 mm mm mm mm mm Stupeň 2 EN Stupeň 2 EN CME 045 CMB 003 Maximální napětí 200 V DC Maximální proud 500 ma Maximální výkon 10 VA Vlastnosti kontaktu Počáteční odpor R=0,1 Ω Izolační odpor R=10 12 Ω Provozní teplota -40ºC / +1ºC Počet operací MTBF 10 8 CMI 002 Mosazný magnetický kontakt určený k zajištění maximální účinnosti a trvanlivosti, vhodný zejména pro zadlabací montáže do dřeva a nekovových povrchů. Dodává se s 4 výstupními vodiči, 2 pro NC kontakt a 2 pro přerušovač. CMI 122 Magnetický kontakt pro zadlabací montáž na kovové dveře. Barva bílá odolné ABS pouzdro zaručí trvanlivost a spolehlivost. Dodává se s 4 výstupními vodiči (2 na kontaktu a 2 pro přerušovač), s přepínacím kontaktem. K dispozici rovněž v hnědé barvě. CMI 016 CME 045 Příslušenství Magnetický kontakt pro zadlabací montáž není vhodný pro kovové zárubně, ale ideální pro instalaci na hliníku a dřevě. Také k dispozici s výstupními vodiči, s přepínacím kontaktem a hnědé barvě. Magnetický kontakt pro montáž na nekovové a kovové zárubně. Pouze 5 mm silné. Vysoce citlivý kontakt zajišťující minimální mezeru až do 40 mm. CMI 130 Tento nízký profilový magnetický kontakt je určen pro montáž zadlabáním i na velkých těžkých kovových zárubních. Jeho jemně rýhovaná hlava může být instalovaná do 20mm díry max. kvalita magnetického kontaktu. CMB 003 Magnetický kontakt s černým, vysoce odolným polykarbonátovým pouzdrem určený pro montáž na lištu. Vhodné pro instalaci na kovové zárubně, garážová vrata a rolety. Kontaktní pouzdro je pouze 12 mm silné, s pancéřovým kabelem. 60
