1 5 655 Servisný nástroj Obslužný softvér zariadení ACS a servisný interface OCI700 Od série B OCI700.1 Servisný nástroj pre uvedenie do prevádzky a diagnóza regulátorov VVK sortimentu Synco, SIGMAGYR a ALBATROS Použitie Uvedenie do prevádzky a diagnóza: regulátorov Synco regulátorov SIGMAGYR regulátorov ALBATROS Obsluha zariadení VVK s Konnex (KNX/TP1) alebo Local Process Bus (LPB)) Funkcie Servisný softvér Servicetool pozostáva z obslužného softvéru zariadení ACS a servisného interface OCI700. Servisný interface preberá zmenu signálu medzi univerzálnym sériovým Busrozhraním (USB) PCs a servisným rozhraním regulátora. Obslužný softvér zariadení ACS dáva k dispozícii nasledovné programy a funkcie k dispozícii: Funkcia Popis Operátorské Vizualizácia a diaľková obsluha všetkých prenášaných údajových zobrazenie bodov pripojených prístrojov Štandard Stránky a údajové body, dopredu definované pre každý prístroj Užívateľsky Užívateľsky definované stránky a údajové body definované Online-Trend Snímanie a zobrazenie dynamických priebehov vo zvolených údajových bodoch zariadenia, s väzbou na zariadenie Parametrizácia Načítanie a spracovanie nastavovaných parametrov prístroja v tabuľkovej forme CE1N5655sk Building Technologies HVAC Products

2 Funkcia Protokol o uvedení do prevádzky Navigácia v zariadení Prepojenie Popis Protokolovanie nastavených hodnôt jednotlivých prístrojov, skupín prístrojov alebo celého zariadenia Prehľadová stromová štruktúra zariadenia. Usporiadanie stromovej štruktúry zodpovedá adresovaniu prístrojov. Priamo štandardným káblom pre nulový modem alebo štandard- USB-kábel, (typ konektora A na typ B) Obslužný softvér Funkcia Technická schéma zariadenia, užívateľsky definovaná Operátorské zobrazenie Štandard Užívateľsky definované Parametrizácia Navigácia v zariadení Prepojenia Popis Vizualizácia a diaľková obsluha údajových bodov s grafickým zobrazením zariadenia. Grafika, údajové body, a prepojenia stanovené užívateľom Vizualizácia a diaľková obsluha všetkých prenášaných údajových bodov pripojených prístrojov Stránky a údajové body, dopredu definované pre každý prístroj Užívateľsky definované stránky a údajové body Načítanie a spracovanie nastavovaných parametrov prístroja v tabuľkovej forme Prehľadová stromová štruktúra zariadenia Priamo štandardným káblom pre nulový modem alebo štandard- USB-kábel, (typ konektora A na typ B) Kombinácie prístrojov Prístroje Synco SIGMAGYR ALBATROS AEROGYR Minimálne požiadavky na PC Nasledovné prístroje sa môžu obslúžiť so servisným nástrojom: Regulátor vykurovania RMH7, RMK7 Univerzálny regulátor RMU7, RLU2 Regulátor samostatnej miestnosti RXB Riadiace centrály RMB7 Riadiace a kontrolné prístroje RMS7 Menič signálu SEZ2 Priestorový prístroj QAW7 Komunikačná centrála OZW771 Regulátor vykurovania RVL4, RVP3, RVP5 Regulátor CZT RVD2 Komunikačné centrály OCI6 Regulátor vykurovania RVA, RVS Regulátory vetrania RWI65 PC musí splňovať tieto min. podmienky: PC-element Min. požiadavka Procesor Pentium-kompatibilný 300 MHz, doporučené 600 MHz RAM 128 MB, doporučené 256 MB Pevná doska 1,9 GB voľné miesto pamäte (Windows XP) 2,0 GB s 1,0 GB voľné miesto pamäte (Windows 2000) Doporučuje sa dodatočne 20 MB voľné miesto pamäte na 1 zariadenie 2/12

3 PC-element Monitor Rozhranie Min. požiadavka štandardný budič VGA 800 x 600, 256 farieb doporučuje sa štandardný budič SVGA,1028 x 768 USB 1.1 a vyššie. Operačný systém Windows XP, Service Pack 1 Windows 2000, Service Pack 3 Mechanika CD-ROM alebo DVD Prehľad typov Servisný servis sa dodáva kompletne. Pre prevádzku nie je potrebná žiadna licenia. Typové označenie Ochrana pred kopírovaním OCI700.1 Nie je potrebná Objednávka a dodávka Objednávka Dodávka Dodatočné balíčky Pri objednávaní je potrebné zadať typové označenie OCI Dodávka prebehne ako súprava v servisnom kufri: CD-ROM s: Obslužným softvérom Servisným softvérom dokumentáciou návodom na obsluhu servisným interface OCI700 USB-kábel Servisný kábel pre regulátor Synco Servisný kábel pre regulátor SIGMAGYR a ALBATROS Obslužný a servisný softvér v rozsahu dodávky OCI700.1 zodpovedajú z ACS700 (Katalógový list CE1N5641). S dodatočnými balíčkami sa môžu realizovať rozšírenia funkcii štandardného balíčka. Opierajúc sa o štandardný balík ACS700 je potrebné dodatočne HW-kľúč CMD.02. Ďalšie údaje obsahuje katalógový list CE1N5640 (ACS7 ). Dokumentácia Softvér Typové označenie ACS7 ACS700 ACS712 ACS713 ACS715 ACS741 ACS785 Typ a číslo dokumentu Návod na inštaláciu CE1G5640xx Obslužná príručka CE1U5640 (ACS obsluha, ACS servis) Obslužná príručka E1U5641 (ACS alarm) Obslužná príručka CE1U5642 (ACS Batchjob) Katalógový list CE1N5641 Katalógový list CE1N5643 Katalógový list CE1N5644 Katalógový list CE1N5645 Katalógový list CE1N5647 Katalógový list CE1N5648 Systémy Systém Synco 700 / Synco RXB VVK regulačné prístroje s rozhraním Konnex Konnex-Bus Komunikácia cez Konnex-Bus Local Process Bus (LPB) projektovanie systému Typ a číslo dokumentu Prehľad sortimentu CE1S3110 Katalógový list CE1N3127 Základná dokumentácia CE1P3127 Základná dokumentácia CE1P2370 3/12

4 Local Process Bus (LPB) Základy projektovania Local Process Bus (LPB) Základy o systéme Katalógový list CE1N2032 Katalógový list CE1N2030 Technika Komunikácia So sevisným a obslužným softvérom je možná priama výmena údajov cez USB-rozhranie PC a servisného interface s hore uvedenými prístrojmi: PC s ACS7... USB RJ Z05de Servisný interface OCI700 KNX-servisný kábel LPB-servisný kábel RLU2... RMx7... RXB... Busanschlussdose RVL4... RVP3... RVD2... RVA... KNX LPB OZW77x QAW740 OCI6xx LM... Servisný interface môže komunikovať buď cez LPB- alebo cez KNX-servisný kábel. Na rozhraní USB PC môže sa vždy napojiť len 1 servisný interface. Spojenie k prístroju môže nasledovať: Cez servisné rozhranie Cez Bus (kábel musí mať špeciálne prevedenie; k tomu pozri kapitolu Napojenia ) Cez Bus napojovaciu zásuvku KNX. Rozhrania Parametrovanie servis- ného nástroja Diagnóza a uvedenie do prevádzky regulátora Servisný interface ná k dispozícii nasledovné rozhrania: Pripojovací kábel USB, zásuvka Typ B Pripojovací servisný kábel KNX, RJ45 Pripojovací servisný kábel LPB, RJ12 Servisný interface sa nemusí parametrovať. V servisnom a obslužnom softvéry sa musí zvoliť príslušný typ servera ( OCI700- KNX resp. OCI700-LPB), aby sa mohlo previesť spojenie s prístrojom. So servisným resp. obslužným softvérom sa môžu zmeniť resp. zobraziť medzi iným nasledovné hodnoty napojených regulátorov cez servisný interface: teplota žiadaná hodnota ohraničenia druhy prevádzky týždenné a prázdninové programy 4/12

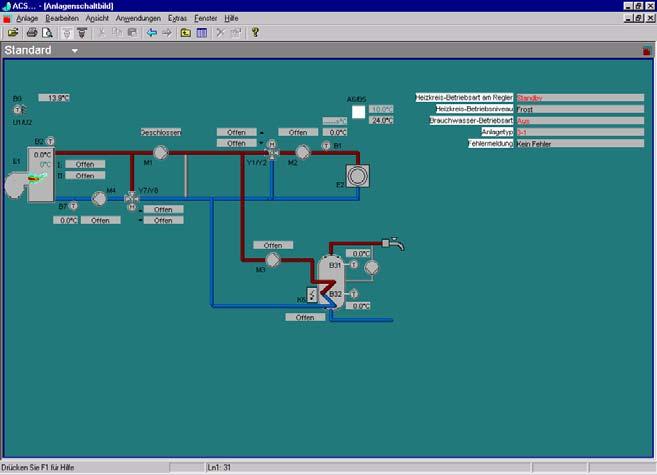

5 Obslužný a servisný softvér Všeobecne Technologická schéma zariadenia Obslužný a servisný softvér zahrňuje aplikácie s nasledujúcimi vlastnosťami:: Viacnásobne spustiť a paralelne prevádzkovať možno nasledujúce aplikácie: technologická schéma zariadenia operátorské zobrazenie Online-Trend protokol o uvedení do prevádzky Viaceré aplikácie možno používať súčasne (napr. technologickú schému zariadenia a operátorské zobrazenie) Aktívne aplikácie (napr. Online-Trend) môžu pracovať na pozadí Užívateľsky definované prispôsobenia sú možné v nasledujúcich aplikáciách a zob- operátorské razeniach: technologická schéma zariadenia zobrazenie Pre každý podporovaný prístroj dostáva príslušný softvér popis prístroja. V popisoch prístrojov sú definované údajové body s priradenými vlastnosťami prepojenia k aplikáciám. Táto aplikácia dovoľuje grafické zobrazovanie zariadení (jednotlivé prístroje alebo skuprocesných veličín piny prístrojov) s nasledujúcimi vlastnosťami: automatická aktualizácia hodnôt zobrazovaných možnosť zmeny žiadaných hodnôt v zobrazení u užívateľsky definovaných zobrazení možnosť prepojení na iné zobrazenia Každému typu prístrojov je priradená knižnica štandardných technologických schém zariadení. Na nastane nasledovne: Na grafické znázornenie sa musí použiť externý grafický softvér (napr. Micrografx Piceditor ture Publisher ). Obrázky možno prevziať vo formáte.bmp Na vkladanie údajových bodov a prepojení obsahuje aplikácie integrovaný Všetky užívateľsky definované technologické schémy zariadení sa ukladajú v samostatnej knižnici. Možno ich zostaviť aj bez priameho spojenia so zariadením (off-line). Technologické schémy zariadení možno aj vytlačiť. 5/12

6 Operátorské zobrazenie Táto aplikácia umožňuje vizualizovať pre každý prístroj všetky prenášané údajové body a ich hodnoty. Každý typ prístroja obsahuje štandardné operátorské zobrazenie; štruktúra a obsah jednotlivých stránok sú definované dopredu. Pre každý prístroj a pre každý uzol možno zostaviť užívateľsky definované operátorské zobrazenia. Operátorskému zobrazeniu priradenému určitému uzlu možno pridať údajové body všetkých podradených prístrojov. Štandardné a užívateľsky definované operátorské zobrazenia možno skopírovať na prístroje rovnakého typu alebo na nadradený uzol. Užívateľsky definované operátorské zobrazenie má nasledujúce vlastnosti: môže pozostávať z viacerých, užívateľsky definovaných stránok každú stránku možno rozdeliť na viaceré, užívateľsky definované úseky operátorskému zobrazeniu, jeho stránkam a úsekom možno priradiť voľne voliteľné údajové body Hocikedy možno prepnúť medzi štandardným a užívateľsky definovaným operátorským zobrazením. Každá zvolená stránka sa automaticky aktualizuje. Aktualizácia sa vizualizuje. Stránky operátorského zobrazenia možno aj vytlačiť resp. exportovať ako súbor znakov ASCII.. 6/12

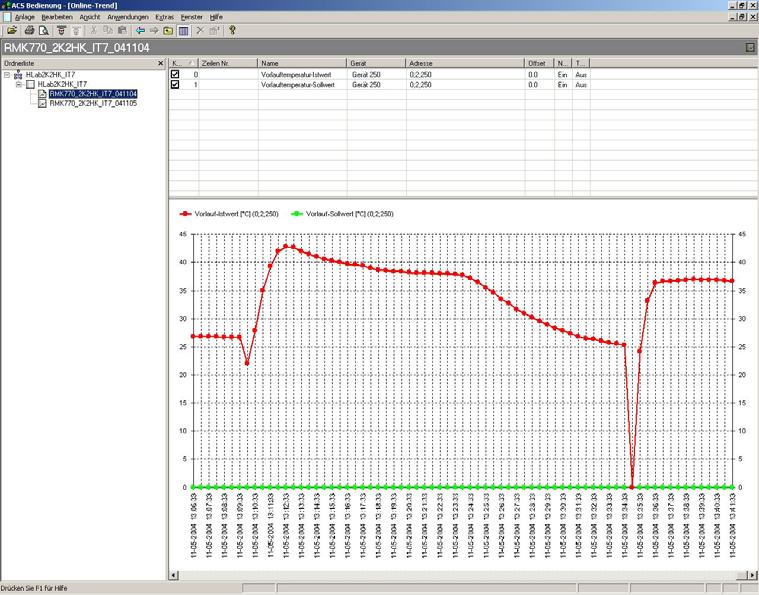

7 Online-Trend Táto aplikácia dovoľuje záznam ľubovoľných údajových bodov zariadenia. Existuje prepojenie medzi zariadením a PC. Všetky nasnímané údaje sa ukladajú priamo v PC. Grafické zobrazenie záznamu trendu sa realizuje on-line (v reálnom čase ). Pri definovaní funkcie Trend sa špecifikujú popisy, zvolené údajové body všetkých prístrojov zariadenia ako aj perióda vzorkovania. V zápisoch trendu sa ukladajú cyklicky vzorkované údaje do pamäte a zobrazujú sa graficky. Hocikedy možno znova graficky znázorniť aj už v minulosti zaznamenané priebehy trendu.. Záznamy trendov možno aj vytlačiť resp. exportovať ako súbor znakov ASCII. 7/12

8 Parametrizácia Táto aplikácia umožňuje zápis, načítanie alebo porovnávanie nastavení pripojených prístrojov. Nastavenia možno uložiť ako súbor parametrov porovnať s iným uloženým súborom parametrov porovnať so súborom štandardných parametrov prepísať v pamäti uloženým súborom parametrov prepísať štandardným súborom parametrov Súbory parametrov možno editovať on-line a off-line. Údajové body určitého súboru parametrov možno vyberať jednotlivo. Výsledok prenosu pri operáciách čítania, zápisu alebo porovnávania sa zobrazí on-line. Súbor parametrov možno vytlačiť a exportovať vo formáte ASCII. 8/12

9 Protokol o uvedení do prevádzky Táto aplikácia dovoľuje protokolovanie nastavených hodnôt jednotlivých prístrojov, skupín vybraných prístrojov alebo celých zariadení. Údajové body vybraných prístrojov sa ukladajú s označením údajového bodu, hodnoty, jednotky a stavu. Protokol o uvedení do prevádzky možno vytlačiť a exportovať vo formáte ASCII.. Navigácia v zariadení Navigáciu v zariadení umožňuje zobrazenie zariadenia v stromovej štruktúre. Tento pohľad podporujú nasledujúce aplikácie: Technologická schéma zariadenia Operátorské zobrazenie Online-Trend Parametrizácia Protokol o uvedení do prevádzky Pohľad na zariadenie vo forme stromovej štruktúry možno prekryť a odokryť. 9/12

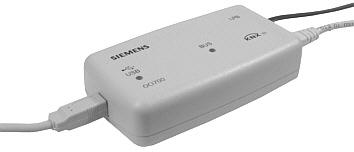

10 Vyhodnotenie servisného interface Konštrukcia USB-zobrazenie Bus-zobrazenie Napájanie Servisný interface má kompaktné puzdro z plastickej hmoty. Dve svietiace diódy (LED) ukazujú na správne fungovanie prístroja. Rozhrania servisného interface sú galvanicky oddelené. LED svieti: prevádzkové napätie existuje na servisnom interface LED bliká: medzi servisným interface PC sa vymieňajú údaje. LED svieti: spojenie k servisnému rozhraniu zotrváva LED bliká: cez servisné rozhranie sa vymieňajú údaje. Servisný interface berie svoje prevádzkové napätie cez rozhranie USB a servisné rozhranie regulátora. Skracuje dobu prevádzky akumulátora laptopa len vo veľmi malej miere. Prevádzka cez viacero USB-Hubs je bez problematická. Upozornenia Montáž Nie je možná montáž na pevno. Uvedenie do prevádzky Inštalácia softvéru sa prevádza podľa inštalačného návodu, ktorý je priložený k CD. Prevádzka Obslužný softvér zariadenia ACS ponúka bežnú pomocnú funkciu Windows. Tým je zabezpečený kedykoľvek popis príkazov a menu. Technické údaje Napájanie Prevádzkové napätie (od USB) 5 V js podľa špecifikácie USB Spotreba prúdu 5 V je podľa špecifikácie USB max. 65 ma Normy a štandardy -Konformnosť podľa EMV-smerníc 89/336/EWG Smernice nízkeho napätia 73/23/EWG -Konformnosť podľa Australian EMC Framework Radio communication act 1992 Elektromagnetická znášanlivosť Poruchová odolnosť EN a EN Emisie EN a EN Údaje o ochrane Trieda ochrany IP20 podľa EN KNX-rozhranie Spojenie 2-káblový, nie je zameniteľný 10/12

11 Dĺžka servisného kábla Bau-početnosť Zaťaženie-Bus charakteristické č. E Physical Layer RM, RXB, QAW7 Physical Layer RL Ďalšie údaje ku KNX pozri 3 m 9600 Baud dynamické/adaptívne TP1 3V (TTL) Základná dokumentácia CE1P3110 LPB-rozhranie Norma Batibus-kompatibel Spojenie 2-káblový, nie je zameniteľný Dĺžka servisného kábla Bau-početnosť Zaťaženie-Bus charakteristické č. E Ďalšie údaje ku LPB pozri 3 m 4800 Baud dynamické/adaptívne Katalógový list CE1N2032D Katalógový list CE1N2030D Základná dokumentácia CE1P2370D USB-rozhranie Norma USB V1.1 Dĺžka servisného kábla 0,6 m (max. dovolené: 5 m) Trieda prístroja HID (Human Interface Device) Bau-početnosť Max. 12 Mb/s (Full Speed) Pripojovací kábel Konektor na PC Konektor na OCI700 USB Typ A USB Typ B Dovolené podmienky okolia Doprava Teplota C Vlhkosť <95 % rh (nie je dovolené žiadne orosenie) Skladovanie Teplota C Vlhkosť <95 % rh (nie je dovolené žiadne orosenie) Prevádzka Teplota C Vlhkosť <85 % rh ((nie je dovolené žiadne orosenie) Hmotnosť Kufor kompletne s balením 1,2 kg Pripojenia Servisný interface OCI700 má nasledovné zásuvky: Pin-obsadenie KNX, RJ Z CE+, Konnex CE, Konnex neobsadené neobsadené vstup napätia16 V vysielací vodič k RLU2 príjmový vodič od RLU2 PPS RXB Identpin RM kostra prístroja 11/12

12 Pin-obsadenie LPB, RJ Z neobsadené neobsadené DB, LPB MB, LPB Identpin neobsadené Rozmery 32,4 125,5 69,9 5655M01 Rozmery v mm 12/ Siemens Schweiz AG Vyhradené právo na zmeny
