Skříň rozvodná, typově testovaná. Vlastnosti. Použitý materiál. Elektrické vlastnosti. Rozměry

Transkript

1 Skříň rozvodná, typově testovaná Modula 630K plikace Vlastnosti Modula 630K Typově testovaná rozvodná skříň do průmyslové a obchodní oblasti trhu. Normy N ertifikace / Značení Lovag - odávané ve formě stavebnice. - Typ a Typ 2. - Snadné zapojování, vzhledem k přímé montáži funkčních jednotek na zadní panel, používaný jako montážní desku. - Úroveň ochrany krytí: - ez dveří P40 - K07. - S dveřmi plnými P4 - K08. - S dveřmi průhlednými P4 - K07. Použitý materiál Ocelový plech lakovaný vypalovací epoxydovou barvou - veře, boční panely a střecha: tloušťka plechu mm. - orní a spodní panely a základna: tloušťka plechu 2 mm. Ocelový plech pozinkovaný - Zadní panel: tloušťka plechu,5 mm. - Sada spojovací: tloušťka plechu 2 mm. arevné odstíny - RL 7035: zapouzdření, dveře a kryty ochranné. - RL 7024: základny. lektrické vlastnosti - Jmenovité napětí: 690V - 40/60z. - Jmenovitý proud: max Jmenovitý zkratový proud cw: max. 30k ( s.). - Špičkový jmenovitý zkratový npúroud pk: max. 60 kšp. Přehled řady Str..2 Rozměry Výška: 545 až 90 mm. Šířka: 600 nebo 900 mm. loubka: 220 mm (250 mm s dveřmi). Využitelná šířka: 500 mm. Rozměrové nákresy Specifikace pro nabídky odnoty výkonových ztrát Str. J.29 Str. J.68 Str. J.92.27

2 Zapouzdření nástěnná, systémová Modula 630K je nástěnné oceloplechové zapouzdření dodávané ve stavebnicové formě, která je zejména vhodná pro výstavbu spínacích a rozváděčových skříní nn v sektorech služeb a průmyslu. Vzhledem k modularitě a jednoduchosti, nabízí Modula 630K množství praktických výhod k usnadnění montážních a zapojovacích prací, např. velmi rychlou mechanickou montáž, optimalizovanou funkčnost, vstřícnost k uživateli a šetří čas zapojování a manipulace. Zadní panel obsahuje všechny funkční konstrukční prvky. Modula 630K byla navržena, aby umožnila přímou montáž a zapojování funkčních na zadní panel a aby poskytla přístup k zařízení, svorkovnicím a přípojnicovému systému ze všech stran. orní, boční a krycí panely mohou být snadno instalovány v dílně nebo na stavbě později..28 Systém zapouzdření je zhotoven z ocelového plechu, povrch je chráněn epoxidovým nástřikem (odstín RL 7035). Zapouzdření jsou k dispozici ve 2 šířkách (600 a 900 mm) a 6 výškách (od 545 do 295 mm), která se zvyšuje přírůstkem 50 mm. odávaná ve stavebnicové formě, která šetří čas a prostor, zapouzdření mohou být smontovaná během několika minut pomocí několika šroubů. o 99 mm širokého zapouzdření je začleněno kabelové nebo přípojnicové. Všechny komponenty jsou namontovány na oceloplechové základně. Když je zapouzdření sestavováno, může být podle přání toto umístěno na levé nebo pravé straně. Ochranné kryty a/nebo dveře, vyrobené z ocelového plechu tloušťky mm, jsou lakovány ochrannou epoxidovou barvou (odstín RL 7035).

3 Stavebnicová forma šetří skladovací a transportní prostor.,5 mm silná plechová základna je vybavena ve vzdálenostech po 25 mm děrami o průměru 8 mm. Žárově pozinkovaný ocelový plech, který vyhovuje požadavkům M, zabezpečuje zlepšené uzemnění. ůmyslný systém drážek umožňuje připevnit boční panely na základnu bez toho, aby byly potřeba šrouby. Modula 630K Robustní sestavy je dosaženo použitím 4 šroubů, kterými jsou sešroubovány boční a střešní panely. Ochranné kryty s otvory pro 27 8mm modulů jsou montovány přímo do bočních panelů. Neprůhledné nebo průhledné dveře, které se otvírají doprava nebo doleva, jsou standardně vybaveny cylindrickým zámkem (typu V2432). Přípojnicová/kabelová mohou být snadno nainstalována na pravé a/nebo levé straně zapouzdření. nstalace přípojnicového systému (až do 630 ) na zádi zapouzdření a/nebo v kabelovém zajišťuje, že je k dispozici velký prostor pro zapojování. Stříška a základna jsou vybaveny 3 mm silnými tuhými PV panely (odstínu RL 7035) pro přístup k vodičům. Jsou snadné k vyjmutí a manipulaci..29

4 TYP TYP 2 Zapouzdření nástěnná, systémová Podle N a ez oddělených prostorů. - ez zapouzdření, přípojnicového systému, funkčních a svorkovnic. S Modula 630K mm široké samostatné zapouzdření mm široké zapouzdření s vestavěným kabelovým/přípojnicovým m bez dělící stěny. Přípojnicový systém je chráněn před funkčními celky Se zapouzdřením Modula 630K Podle N a mm široké zapouzdření s vestavěným přípojnicovým m s oddělovací stěnou mezi přípojnicovým m a funkčními celky. Oddělovací přepážka je vyrobena z 3 mm silného polyesteru bez halogenů. Otvory pro průchod kabelů u, flexibilních mosazných trubek, se snadno vylomí. Se zachováním krytí P20. Snadné k umístění pomocí jednoduchých štípacích kleští. TYP 2 horizontální oddělovací přepážka Pro funkční celek a kabelové / přípojnicové. V kabelovém / přípojnicovém : - mezi přívodem a přípojnicí. Oddělení mezi lavním rozváděčem a Podružným rozváděčem. Oddělení mezi elektrickým rozvodem (nn) a rozvodem dat / telekomunikačním (mn)..30

5 Řada Rozměry Zapouzdření samostatná Naskládané celky Základní výška (mm) ,45,295 Využitelná výška (mm) ,050,200 Max. počet modulů (8 mm) Modula 630K Zapouzdření naskládaná

6 Zapouzdření samostatná mm šířka Zapouzdření nástěnná, systémová P40 - K07 = S přírubami kabelovými nebo ez přírub kabelových V x Š x * (mm) Výška využitelná (mm) Počet naskládaných o 27 modulech zadní panel 2 bočnice stříška dno 545 x 600 x x 600 x x 600 x x 600 x 220,45 x 600 x 220,295 x 600 x 220 * hloubka 250 mm s dveřmi (8 mod.) 4 (08 mod.) 5 (35 mod.) 6 (62 mod.) 7 (89 mod.) 8 (26 mod.) = S přírubami kabelovými nebo ez přírub kabelových veře veře jsou dodávány s cylindrickým typem zámku V2432. Specifikace dveří odávané s cylindrickým zámkem V2432. Stupeň krytí: Plné dveře: P4 P08. Průhledné dveře: P4 K07. Počet naskládaných o 27 mod. veře neprůhledné P 4 K 08 veře průhledné P 4 K 07 3 (8 mod.) 4 (08 mod.) 5 (35 mod.) 6 (62 mod.) 7 (89 mod.) 8 (26 mod.) Rozměry Str. J.29.32

7 Zapouzdření samostatná mm šířka P40 - K07 S přírubami kabelovými = nebo ez přírub kabelových Modula 630K V x Š x (mm) Výška využitelná (mm) Počet naskládaných o 27 modulech zadní panel 2 bočnice stříška dno 545 x 900 x x 900 x x 900 x x 900 x 220,45 x 900 x 220,295 x 900 x 220 * głębokość 250 mm z drzwiami (8 mod.) 4 (08 mod.) 5 (35 mod.) 6 (62 mod.) 7 (89 mod.) 8 (26 mod.) = S přírubami kabelovými lub or ez přírub kabelových veře voje dveře šířky Specifikace dveří veře jsou dodávány s cylindrickým typem zámku V2432. Stupeň krytí: Plné dveře: P4 K08. Průhled. dveře: P4 - K Počet naskládaných o 27 mod. veře neprůhledné P4 K08 veře průhledné plné P4 K07 3 (8 mod.) 4 (08 mod.) 5 (35 mod.) 6 (62 mod.) 7 (89 mod.) 8 (26 mod.) Rozměry Str. J.29.33

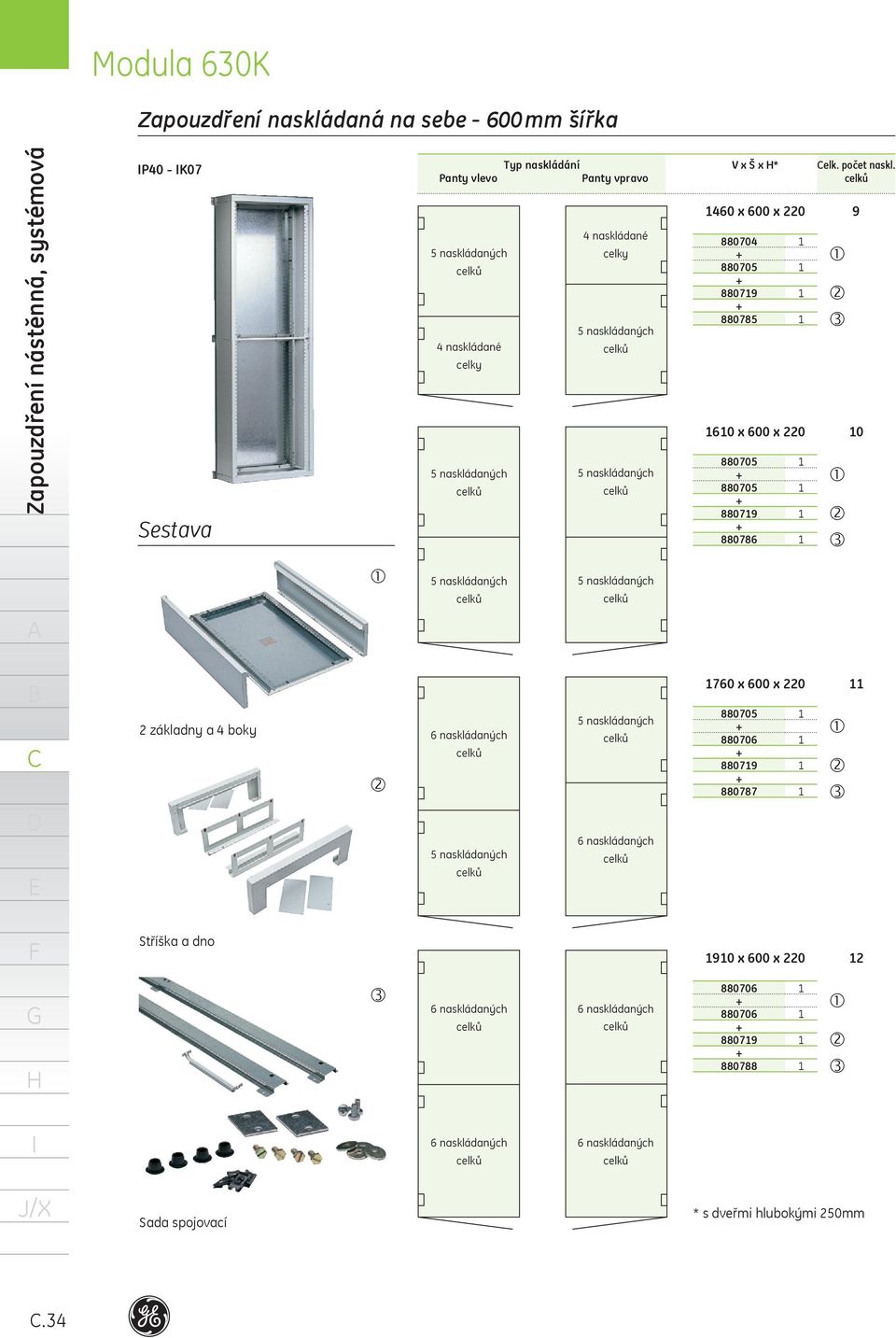

8 Zapouzdření naskládaná na sebe mm šířka Zapouzdření nástěnná, systémová P40 - K07 Sestava Typ naskládání Panty vlevo Panty vpravo 4 naskládané 5 naskládaných celky 5 naskládaných 4 naskládané celky 5 naskládaných 5 naskládaných V x Š x * elk. počet naskl. 460 x 600 x x 600 x naskládaných 5 naskládaných 2 základny a 4 boky 6 naskládaných 5 naskládaných 5 naskládaných 6 naskládaných 760 x 600 x Stříška a dno 90 x 600 x naskládaných 6 naskládaných naskládaných 6 naskládaných Sada spojovací * s dveřmi hlubokými 250mm.34

9 Zapouzdření naskládaná mm šířka P40 - K07 Panty vlevo Typ naskládání Panty vpravo V x Š x * elk. počet naskl. 460 x 900 x naskládaných 4 naskládané celky 4 naskládané celky 5 naskládaných Sestava 5 naskládaných 5 naskládaných 60 x 900 x Modula 630K 5 naskládaných 5 naskládaných 2 základny a 4 boky 6 naskládaných 5 naskládaných 760 x 900 x naskládaných 6 naskládaných Stříška a dno 90 x 900 x naskládaných 6 naskládaných naskládaných 6 naskládaných Sada spojovací * s dveřmi hlubokými 250mm..35

10 Zapouzdření naskládaná na sebe Zapouzdření nástěnná, systémová veře 600 mm šířka - veře jsou dodávány s cylindrickým typem zámku V Stupeň krytí: Plné dveře P4 K08. Průhled. dveře P4-K mm šířka 2 dveře ( mm) Typ naskládání Počet naskládaných Plné dveře Průhledné dveře Plné dveře Průhledné plné dveře 5 4 nebo nebo Podstavce 600 mm šířka 900 mm šířka Výška =00 mm Výška =00 mm Výška =200 mm Výška =200 mm

11 Konfigurační možnosti Zapouzdření samostatná Zapouzdření samostatné o šířce 600 mm se 3 až 8 naskládanými celky, z nichž každý obsahuje 27 mod. Zapouzdření samostatné o šířce 900 mm se 3 až 8 naskládanými celky, z nichž každý obsahuje 27 mod. a s vestavěným kabelovým m. Úchyty pro nástěnnou montáž. 00 mm nebo 200 mm vysoký podstavec pro umístění celku na podlahu. Plné nebo průhledné dveře. Zapouzdření naskládaná se 2 samostatnými dveřmi Zapouzdření o šířkách 600 mm. Zapouzdření o šířkách 900 mm s vestavěnými kabelovými mi. Úchyty pro nástěnnou montáž (2 sady). 00 mm nebo 200 mm vysoký podstavec pro umístění celku na podlahu. Samostatné dveře (dvoje) ( plné nebo průhledné na zapouzdření). 600 Zapouzdření naskládaná s jednoduchými dveřmi na plnou výšku Zapouzdření o šířkách 600 mm s 9 až 2 naskládanými celky, z nichž každý obsahuje 27 mod. Zapouzdření o šířkách 900 mm s 9 až 2 naskládanými celky, z nichž každý obsahuje 27 mod a s vestavěným kabelovým / přípojnicovým m. Spojovací sada. 00 mm nebo 200 mm vysoký podstavec pro umístění celku na podlahu. Plné nebo průhledné dveře. 600 Modula 630K L Např. Zapouzdření Úchyty na stěnu veře Podstavec Např. zapouzdření o šířce 600 mm 6 naskládaných Zapouzdření Úchyty na stěnu zapouzdření o šířce 600 mm 6 naskládaných Zapouzdření veře Úchyty na stěnu Podstavec Např. zapouzdření o šířce 600 mm 6 naskládaných Zapouzdření zapouzdření o šířce 600 mm 6 naskládaných Zapouzdření veře plné pro 2 naskládaných Podstavec Spojovací sada pro 2 naskládaných

12 Spojování do šířky Zapouzdření nástěnná, systémová Spojovací sada pro šířku 3 až 8 řad Sada 2 otevřených bočnic Sada spojovací pro šířku () Ref.č / () nezávisí na výšce Řady Ref.č

13 Spojovací sada pro šířku 0 až 2 řad Sada 2 otevřených bočnic Modula 630K Sada spojovací pro šířku () 200 / 500 / 800 = 60 (0 řad) = 90 (2 řad) () nezávisí na výšce Ref.č Vyberte své zapouzdření na str..32 a.33. Objednejte přídavné spojovací sady. V/Š 0 řad 2 řad x x x x x x x x x x x x Řady 5 6 Ref.č

14 unkční celky Zapouzdření nástěnná, systémová Modulové přístroje Pro 27mod. o 8 mm Výška=50 mm (< 63 ) Výška=200 mm (< 63 ) Pro použití Moduclic (viz str..42) Výška=200 mm (Moduclic) la M25 i ilos 40/60 () Jističe výkonové Pro přístroje 3 P / 4 P Montáž vertikální Typy pro Record V (mm) 25 (4 přístroje) (3 příst.) (3 příst.) ( příst.) ( příst.) M (3 příst.) M (3 příst.) M ( příst.) M ( příst.) Typy pro Record Plus a 3/4P 60 (4 př.) (2) /4P 250 (3 př.) 450 3/4P 250 R Vypínače výkonové Montáž horizontální Výška (mm) ilos 3 250/ ilos 4 400/ Montáž vertikální Výška (mm) ilos 3 250/ ilos 4 400/ Svorkovnice (3 přístroje) (3) 600 Typy pro Record Plus 3P 630 ( př.) 600 4P 630 ( př.) 600 3P 630 R ( př.) 600 4P 630 R ( př.) Výška=50 mm na horizontální řadu Se svorkovnicí 3x60. L = 200 mm - Výška = 50 mm Poznámka: Použijte přídavné ochranné kryty (ref. čís ) pro zapojování, je-li < 63. eska montážní víceúčelová orizontální montáž Typy pro Record Výška (mm) M / M M Typy pro Record Plus a Výška=300 mm 3 vertikální řady Přípojnice zemní (vol.) eska=40x490 mm Matice M4 Matice M5 Matice M /4P /4P 60 R (3) 250 3/4P /4P 250 R (3) 200 3P Typy pro Spectra MR MR / () V případě funkčního celku pro M s společně s funkcí (Moduclic) doporučujeme použití nebo 2 záslepek 50 mm (880655) jako extra zapojovacího místa. (2) ez R. S R: 2 přístroje 3/4P. (3) ez adaptoru.

15 unkční celky pro kabelové Modulové přístroje Pro 2 řady 2 x 8mm mod. na řadu Svorkovnice Svorkovnice v kabelovém, vertikální řada. Vypínač viditelný Kombinace ilos 3 (35 ) s výkonovým jističem 60/250 Výška = 300 mm Jističe výkonové Pro výkonové jističe 3 P / 4 P L = 490 mm Montáž vertikální Typy pro Record V (mm) 00/ / Typy pro Record Plus V (mm) 3/4P /4P Vypínače výkonové ilos /2 300 ilos 3 250/ Pro pol použijte záslepku V=50 mm jako vstupní kabelový prostor. Zemní přípojnice Tyč 2x5; 24 závitovaných děr M5. L = 490 mm (opce) Konektory šrouby M5x3. Max. 2x0 mm2 na konektor Typ pro Record* Výška (mm) Typ pro Record Plus* *S u připojením 60. Připojení na 250 na vyžádání. Modula 630K Svorkovnice rozvodná pro Record Plus Speciálně navržená aby umožnila použití výkonového jističe Record Plus rámu jako síťového přístroje s kabely, která rozvádí napájení do zátěží pomocí více vývodů (nebo vedením s více vývody). Svorkovnice jsou k dispozici jako 3 nebo 4-pólové zařízení, kterým je možné vybavit přívodní nebo zátěžovou stranu jističe. Zařízení se sestávají z několika plně izolovaných jednopólových, které mohou být namontované do vícepólového rozvodného bloku dříve než jsou namontované na jistič. Velikost rámu 60/250 Svorky vnější Počet vodičů maks. 6 Svorka pro 6-ti žilový u vodič 2,5 mm 2 až mm 2. Sada pro vybavení přívodní nebo vývodní strany jističe. Velikost vodičů 4 x mm 2 2 x mm 2 Sada 3 P Sada 4 P élka odizolování 2 mm 2 mm Max moment na svorníku pro oka 6 Nm 3 Nm

16 Zapouzdření nástěnná, systémová Přípojnicový systém Moduclic Moduclic je sekundární přípojnicový systém 250, 660 V 60 kšp. Moduclic je napájecí přípojnicí pro modulové přístroje a to jak pro modulové jističe tak pro ostatní přístroje na N-lištu. Moduclic je montován přímo na N-lištu a je nezávislý na typu systémového zapouzdření: Modula nebo VP-Systém. lavní výhodou systému Moduclic je stránka bezpečnostní (P20): přidávání nebo odpojování elektrických obvodů v rozváděčích bez odpojení napájecího přívodu. Všechny vývody zůstávají v provozuschopné funkci vzhledem ke skutečnosti, že všechny úkony jsou prováděny prostřednictvím izolovaných připojení na zaklapnutí, bez možnosti dotyku částí pod napětím, dokonce i když nepoužijete izolovaný nástroj. Standardní zapojování průřezu 6mm2 (až do 40 ) je prováděno Systémem Moduclic. Přípojnicový systém Moduclic je vhodný pro zástavbu do všech systémových zapouzdření v souladu s modulů 3 P 2 N P20 LK max. Řada P2N kabely 3PN 8 černých kab. 6 mm 2 6 modrých kab. 6 mm P2N kabely mono 2 černých kab. 6 mm 2 2 modrých kab. 6 mm P2N samost. vodiče Kabely s izolací L f černých 6 mm 2 20 mm modrých 6 mm 2 20 mm černých 0 mm 2 20 mm modrých 0 mm 2 20 mm Kabely páskové černých 6 mm mm modrých 6 mm mm černých 0 mm mm modrých 0 mm mm Kabely pro 2x4P M s - 6 černých 2 modré kabelů 6 mm 2 20 mm kabelů 0 mm 2 20 mm kabelů 6 mm mm kabelů 0 mm mm Kabely pro 2x4P M s - 4 černých 4 modré kabelů 6 mm 2 20 mm kabelů 0 mm 2 20 mm kabelů 6 mm mm kabelů 0 mm mm Zástrčky zástrček mm 2 modré zástrček 4-6 mm 2 žluté Připojování přívodní Kabel max. 70 mm 2-70 Montáž Na N-lištu (krok=200 mm) MOUL 65 MOUL ,2 x 9,5 385 mm Přímo na přípojnici (krok=200 mm) MOUL Ohebný pásek 3 x 20 x

17 Svorkovnice Přípojnice zemní/nulová Svorkovnice 4 P (montáž na N-lištu) Svorkovnice 4 P (pro instalace na kovový profil) 63 2x5 tyč; L=,2 m 63 závitovaných děr M5 50 konektorů a šroubů 2x5 tyč; L=490 mm 24 závitovaných děr M5 Konektory šrouby M5x3 Max. 2x0 mm 2 na konektor (ref. čís. 6007, 8258) 2x4 tyč; L=475 mm x 35 mm 2 konektor 20 x 6 mm 2 konektor 2 x svorka M6 Svorky připevńov. M6 Sada 20 ks. Konektory 6 mm pólová svorkovnice ,5x9 mm přípojnice pro 63 jmen pólová svorkovnice s ochranným krytem 2 kšp.; u 0x6 mm; L=80 mm. Kabelový vstup: 6 mm 2 Výstupy: 8x0 mm 2 x V x = 88 x 85 x 48 mm 4-pólová svorkovnice s ochranným krytem 30 k šp.; u 0x6 mm; L=20 mm Kabelový vstup: 25/35 mm 2 Výstupy: 4x6 mm2-7x0 mm 2 x V x = 26 x 85 x 48 mm 60 4-pólová svorkovnice s ochranným krytem 35 kšp.; u 5x5 mm; L=200 mm Vstup: 2 x M8 Výstup: 6 x M6 x V x = 230 x 50 x 70 mm 4-pólová svorkovnice s ochranným krytem 35 kšp.; u 20x5 mm; L=200 mm Vstup: 2 x M8 Výstup: 4 x M6 x V x = 230 x 50 x 70 mm 4-pólová svorkovnice s ochranným krytem 44 kšp.; u 32x5 mm; L=275 mm Vstup: x M0 Výstup: 8 x M6 x V x = 300 x 240 x 40 mm Modula 630K Sada 20 ks. Konektory 35 mm 2 Sada 20 ks pólová svorkovnice (20 konektorů) 35 k šp.; u 2x5 mm; L=26 mm Kabelový vstup: 0 mm 2 Výstupy: 8x0 mm 2 x V x = 26 x 80 x 52 mm Kryt ochranný Pro svorkovnici Připojení flexibilní Připojení šroubem/maticí na plochý pásek u 25 6 x 3 x 0.5 L = 2 m 60 2 x 20 x L = 2 m x 20 x L = 2 m x 32 x L = 2 m

18 Přípojnice Konektory Montáž vertikální nebo horizontální () Zapouzdření nástěnná systémová ržáky přípojnic 250 (2) 250, 4P pro 2 x 5 mm přípojnice Pro zapouzdření Pro kabelové / přípojnicové (2) ržáky přípojnic 400 (2) 400, 4P pro 2 x 5 mm přípojnice Pro zapouzdření Pro kabelové / přípojnicové m (2) ržáky přípojnic 630 (2) až do , pro 20 x 5 mm příp. 400, pro 32 x 5 mm příp. 630, pro 32 x 0 mm příp. Pro zapouzdření Pro kabelové (3) Pozn.: pouze ks. Přípojnice u Přípojnice u Přípojnice u 2 x 5 mm u k (5 k ef. 0,3 s.) Závitované díry M5 élka = 958 mm 20 x 5 mm u (5 k ef. - 0,3s.) Sada 3 postranních tyčí a 20x5 plochá přípojnice se závitovanými děrami M5. élka = 300 mm 20 x 5 mm u (30 k ef. s.) Sada 4 přípojnic. 20 x 5 přípojnice se závitovanými děrami M6. 2 x 5 mm u k (5 k ef. 0,3 s.) Plná élka = 3 m. 20 x 5 mm u (5 k ef. - 0,3 s.) Sada 3 postranních tyčí a 20x5 plochá přípojnice se závitovanými děrami M5. élka = 450 mm 32 x 5 mm u (30 k ef. s.) Sada 4 přípojnic. 32 x 5 přípojnice se závitovanými děrami M6. 20 x 5 mm u 400 (20 k ef. -0,3 s.) 20x5 plochá tyč. Plná. élka = 450 mm x 0 mm u (30 k ef. s.) Sada 4 přípojnic. 30 x 0 přípojnice se závitovanými děrami M8. Kryt ochranný 530 x 00 mm 530 x,000 mm () hování při zkratu je dané max. vzdáleností 300 mm mezi držáky. (2) Sada 2 ks, včetně příslušenství. (3) Může být také použit jako samostatný držák s montážním příslušenstvím. Šrouby připevňovací M6 x 6 (40 ks v bal.) M8 x 20 (40 ks v bal.)

19 ržáky přípojnic schodové 630 Kryty ochranné Pro držáky přípojnic schodové Přepážka oddělovací Typ 2 Vertikální Zapouzdření šířky 900 mm s vestavěným přípojnicovým m, s přepážkou mezi přípojnicovým m a funkčními celky. Sada 4 držáků držák přípojnic S krytem ochranným P Čelní Kryt ochranný čelní - L = m Čelní boční Kryt ochranný čelní boční.- L = m Přepážka oddělovací je vyrobena z 3 mm silného PV, bez halogenů - Odstín RL 7037 Snadno umisťovaná pomocí jednoduchých štípacích kleští P20 Výška 3 řady 4 řady 5 řad 6 řad 7 řad 8 řad orizontální Modula 630K Šířka 600 mm Pro celek funkční ez krytu ochranného orní spodní Kryt ochranný horní spodní Šířka 300 mm Pro kabelové S funkčním celkem Moduclic (str..42).45

20 Příslušenství zapouzdření Zapouzdření nástěnná, systémová Kryt ochranný plný Naskládaný Výška celek (mm) Se šroubem a maticí, odstín RL Zapuštěné, pro speciální prostor 30 mm pro vybavení za dveřmi S výřezem 45 mm N-lišta élka = 493 mm Konzoly zvyšující hloubku Sada 2ks šrouby svorky Pevná Výška = 87 mm stavitelná od 5 do 0 mm ržák s tupým úhlem pro N-lištu. Kryt ochranný plný pro přípojnicové / kabelové Úchyty připevňovací Sada 4ks Osvětlení Příruby kabelové Plná Předvrtaná 7 x P3, Předvrtaná: x P 2 - P 48 2 x P x P 29 4 x P

21 Příslušenství všeobecné Samolepící pásek pro identifikaci obvodů Šířka (mm) ržák pro kabelový kanál Sada 0 ks pro vertikální umístění * s ochranným krytem Záslepky Pro výřezy 45 mm élka = 72 mm ělitelné po násobcích 9 mm élka = m * Kapsa na dokumentaci 856 N 4 - Š x V = 325 x 80 mm N 5 - Š x V = 55 x 225 mm ržáky kabeláže Sada 20 ks držáků kabelových lávek Sada 0 ks kabelových lávek Sáček šroubů Sáček 30 šroubů s drážkovou hlavou M6 pro držáky kovové Sáček 50 svorek M Sáček 0 šroubů M5 pro ochranné kryty s neztratitelnými podložkami. Modula 630K Retušér barvy Pro drobné retuše RL Sada 50 ks svorek M5 Zámek bezpečnostní Sestava 455 obsahující 2 klíče (bez vačky) ržák kabelu Sada 2 ks šrouby svorky Pro kabelové Pro zapouzdření o šířce 600 mm.47

22 Zapouzdření nástěnná, systémová Skladba funkčního celku Příklad Průvodce kalkulací požadovaného prostoru pro funkční celek a jeho komponenty 0k crête peak m Record ROR ,03 8 x 5 x 2 x x 20% Krok : Přívodní napáječ Vyberte funkční celky z těch, které jsou uvedené na str..40:. Zapouzdření pro výkonový jistič Record diferenciální systém = 250M 2. Výška v mm O Krok 3: Moduly vývodů Vykalkulujte celkový počet 8mm modulů, které jsou nutné: 8 x 2P 0/0,03 = 8 x 4 mod. = 32 5 x 2P 6 = 5 x 2 mod. = 0 2 x 4P 32 = 2 x 4 mod. = 8 x 4P 25 = x 6 mod. = 6 elkový počet modulů = 56 Kalkulace rezervního prostoru Připočtěte požadovaný rezervní prostor (20%) O3 k vývodům = 56 x 0.2 =.2 2 modulů Počet naskládaných odaj ilości modułów odpływowych i rezerwowych i podziel (562)/27 = 68/27 = naskládané celky. Vyhledejte ref. čís. pro odpovídající zapouzdření na str..32. Vyberte funkci 50 mm, jestliže nepoužíváte kabelové lávky nebo 200 mm jestliže použijete kabelové lávky nebo proud přesahuje 63. To znamená: x 200 mm (Výška = 200 mm) 2 x 50 mm (Výška = 300 mm) O x x2 Výška = 50 mm x Krok 2: Přípojnice na zádi zapouzdření Krok 4: Zapouzdření Využitelná výška = 750 Vykalkulujte požadavky na přípojnice na základě detailů uvedených na str..44 takto: Sečtěte výšku modulu přívodu (50 mm) a výšku vývodů a rezervy (500 mm) = 650 mm a vyberte zapouzdření, jehož využitelná výška je této rovna nebo jí přesahuje: 750 mm = V x x ržák pro 250 = 2 x 4P držáky Přípojnice na 250 = 4 délky 2 x 5 mm x x4 Vyberte plné kryty pro rezervní prostor: = 00 mm = (2 x 50 mm) x2.48

23 Volba : veře Přípojnice orizontální a vertikální montáž Příklad montáže Jsou-li nutné dveře, rozhodněte, zda budete chtít dveře plné nebo průhledné x Volba 2: Zapouzdření s kabelovým m Modula 630K Kabelové je vestavěné v základním zapouzdření o šířce 900 mm. Vyberte zapouzdření s využitelnou výškou 750 mm x x Předejte dveře (průhledné) x a ochranný kryt pro kabelové x Přípojnice, viz. str

24 Zapouzdření Rozměrové nákresy Rozměry Naskládané celky Rozměry Naskládané celky Řezy 600 mm šířka 900 mm šířka J.29

25 Průmyslová zapouzdření Modula 630K Specifikace pro nabídky Rozvodnice typově testované podle N Skříň je plochý karton oceloplechového zapouzdření montovaného na stěnu pro vnitřní použití. - Vyrobené použitím ocelového plechu tloušťky mm pro dveře horní a boční panely a tloušťky 2 mm pro horní a dolní desky kabelových vstupů. - Zadní panel a stejně tak montážní deska jsou vyrobené z pozinkovaného ocelového plechu tloušťky 2 mm. - Plechové části jsou ošetřené fosfátováním a chráněné epoxydovou polyesterovou práškovou barvou v odstínu RL 7035, která poskytuje hladký povrch. - Řada se skládá z 2 různých velikostí: - ve 2 šířkách: 600 a 900 mm, - 6 výškách: vnější rozměry od 545 až do 295 mm, - Užitečné: Každý funkční celek je násobkem 50 mm do výšky. Standardně od 3 řad po 50 mm až do 8 řad po 50 mm. - hloubka: 220 mm bez dveří, 250 mm s dveřmi. - Zadní panel umožňuje přímou montáž a zapojování funkčních a umožňuje přístup k přístrojovému vybavení, svorkovnicím a systému přípojnic ze všech stran. - unkční celky, založené na rozměru modulu 50 x 500 mm, jsou k dispozici pro: - modulové přístroje od 8 modulů až do 26 modulů na řadu, s 27 moduly na řadu, - výkonové jističe, výkonové vypínače, svorkovnice a přípojnice až do 630. Rovněž jsou k dispozici funkční celky pro kabelové a přípojnicové. - Vertikální / horizontální přepážka umožňuje provedení 2 samostatných sestav typově testovaných. - Standardní nástěnné zapouzdření nabízí také možnosti spojování do šířky a výšky až do 2 řad s max. výškou do 90 mm. Tato spojovaná zapouzdření se mohou umístit na podstavec 00 nebo 200 mm. - veře jsou snadno odnímatelné a otevírání je oboustranné bez nutnosti mechanických úprav. Standardní uzavírání je provedené nebo 2 jednobodovými uzavíracími mechanismy v závislosti na výšce zapouzdření. Plné nebo průhledné dveře jsou vybavené cylindrickým zámkem s klíčem Standardní zámek 2432 lze nahradit rukojetí s klíčem nebo bez klíče. - Připevnění na stěnu může být: - vně zapouzdření sadou 4 úchytů, - nebo vnitřně šrouby, které procházejí zadní stěnou. - Zapouzdření poskytují maximální ochranu uživateli a zařízení díky dvojité izolace a stupni krytí P4 K08 podle 60529, N a N a Zapouzdření získávají stupeň krytí P4 K07. - Typově testované systémové zapouzdření vyhovuje normám N a Zapouzdření má certifikaci LOV. J.68

26 Průmyslová zapouzdření odnoty výkonových ztrát Podle N 62208, a Pro každý rozsah zapouzdření - 4 nebo 5 různých maticových tabulek zahrnuje všechny rozměry zapouzdření. - Tabulky jsou udělané podle umístění zapouzdření. - Jsou uvedené 2 rozdílné hodnoty nárůstu teploty v závislosti na místě měření ve skříni: v polovině nebo na vrcholu. o je přijatelné podle N 62208, a Pro běžné elektrické aplikace, všeobecně přijatelný nárůst teploty je 50 K. Je-li nárůst nad 50 K musí být zvoleno větší zapouzdření. Větší objem má za následek pokles teplotního nárůstu. - bsolutní teplota ve v zapouzdření je součet teploty okolí ve a nárůstu teploty v K. Podle norem je absolutní teplota maximálně 70. Jak matici používat? Za prvé vyberte správnou matici podle umístění a velikosti zapouzdření. Za druhé vypočtěte efektivní výkonovou ztrátu ve Wattech (levý sloupec). Přidejte 0 20 % k celkové efektivní výkonové ztrátě prvků, abyste vykompenzovali propojení a připojení. Za třetí odečtěte v maticové tabulce nárůst teploty ve skříni vzhledem k výkonové teplotní ztrátě. Příklad samostatného zapouzdření PolySafe 452 (viz. str. J.86) Zapouzdření: výška = 000 mm, šířka = 250 mm, hloubka = 320 mm. Umístěné proti stěně. Vypočtená efektivní výkonová ztráta komponent: 600 W. Komponenty jsou umístěny ve středu skříně. V tabulce Záda proti stěně ( viz. dole) odečtěte pro 600 W a sloupec Uprostřed : 40 K nárůst teploty. Při teplotě okolí 20, bude absolutní teplota kolem komponent přibližně = 60. Je-li pro komponenty teplota příliš vysoká, potom zvolte větší skříň, abyste umožnili ventilaci vzduchu. Příklad spojených zapouzdření PolySafe 452 Zapouzdření na levé straně: výška 000, šířka 250, hloubka 320 mm. Zapouzdření uprostřed: výška 000, šířka 250, hloubka 320 mm. Zapouzdření na pravé straně: výška 000, šířka 250, hloubka 320 mm. Umístěné proti stěně. Udělejte stejný výpočet jako nahoře pro každou jednotlivou skříň. Zjistěte nárůst teploty pro zapouzdření na levé a pravé straně v tabulce Čelní, levá a horní strana volné. Viz. str. J.86 a najdete Uprostřed : 42 K. Zjistěte nárůst teploty pro zapouzdření uprostřed v tabulce Čelní a horní strana volné. Viz. str. J.87 a najdete Uprostřed : 44 K. odnoty výkonových ztrát Záda proti stěně (montáž nástěnná) Nárůst teploty (K) PS 220 PS 230 PS 320 PS 330 PS 340 PS 352 PS 420 PS 430 PS 440/442 PS 452 PS 530 PS 542/546 ZTRÁT 500x x x x x x x x x x x x000 Watt Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah. Upros. Nah Zkratky použité v tabulkách: Upros. - Uprostřed Nah. - Nahoře J.79
