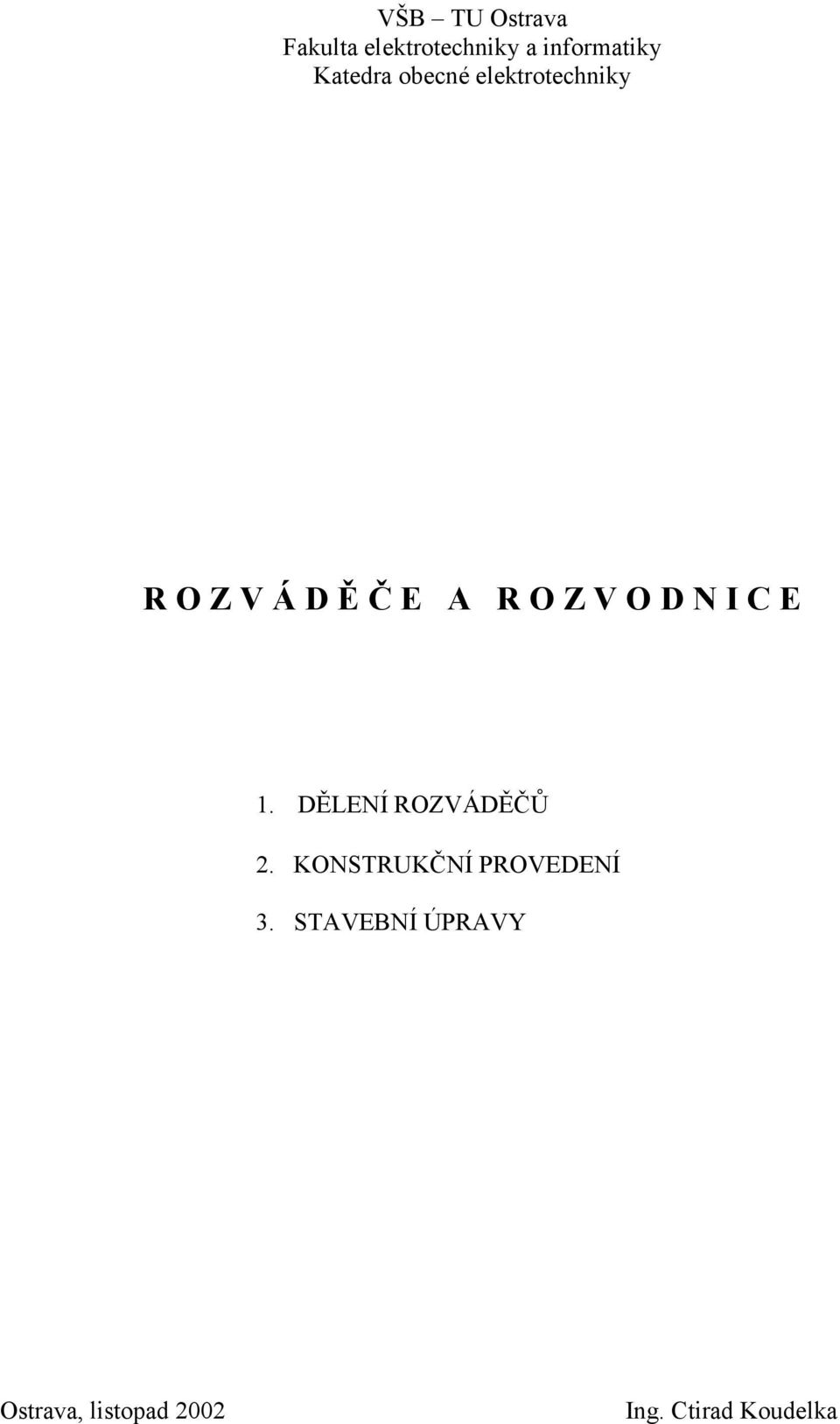

1 VŠB TU Ostrava Fakulta elektrotechniky a informatiky Katedra obecné elektrotechniky R O Z V Á D Ě Č E A R O Z V O D N I C E 1. DĚLENÍ ROZVÁDĚČŮ 2. KONSTRUKČNÍ PROVEDENÍ 3. STAVEBNÍ ÚPRAVY Ostrava, listopad 2002 Ing. Ctirad Koudelka

2 1. DĚLENÍ ROZVÁDĚČŮ Jednou z nejdůležitějších součástí elektrických zařízení tvoří rozvodná zařízení, ve kterých se provádí jištění a rozvádění vedení, v nichž jsou umístěny přístroje k měření, ovládání, kontrole a jiné. Rozvodná zařízení musí splňovat základní požadavky z hlediska bezpečnosti. Provedení a krytí rozváděčů a rozvodnic musí odpovídat danému prostředí, ve kterém budou instalovány a kým budou obsluhovány. Dle definice normy je rozváděč nízkého napětí kombinací jednoho nebo více spínacích přístrojů s přidruženým řídícím, měřícím, signalizačním, ochranným, regulačním zařízením úplně sestaven pod odpovědností výrobce, včetně všech vnitřních spojů, mechanických vazeb a konstrukčních částí. Rozváděče dělíme podle: a) vnější konstrukce: - nekrytý rozváděč (obr. 1 - rozváděč se skládá z nosné konstrukce, která nese elektrické zařízení. Živé části elektrických zařízení jsou přístupny dotyku. Krytí IP00.) - panelový rozváděč (obr. 2 - nekrytý rozváděč s krytem pouze přední části, který zajišťuje krytí IP20 z čelní strany. Boky a zadní strana krytí IP00.) - krytý rozváděč (rozváděč krytý ze všech stran, kryt zajišťuje krytí nejméně IP20.) - skříňový (obr. 3 - může se skládat z několika polí, obvykle stojí na podlaze) - skříňový stavebnicový (obr.4 - je tvořen sestavou několika mechanicky spojených skříní)

Provedení a krytí rozváděčů a rozvodnic musí odpovídat danému prostředí, ve kterém budou instalovány a kým budou obsluhovány.

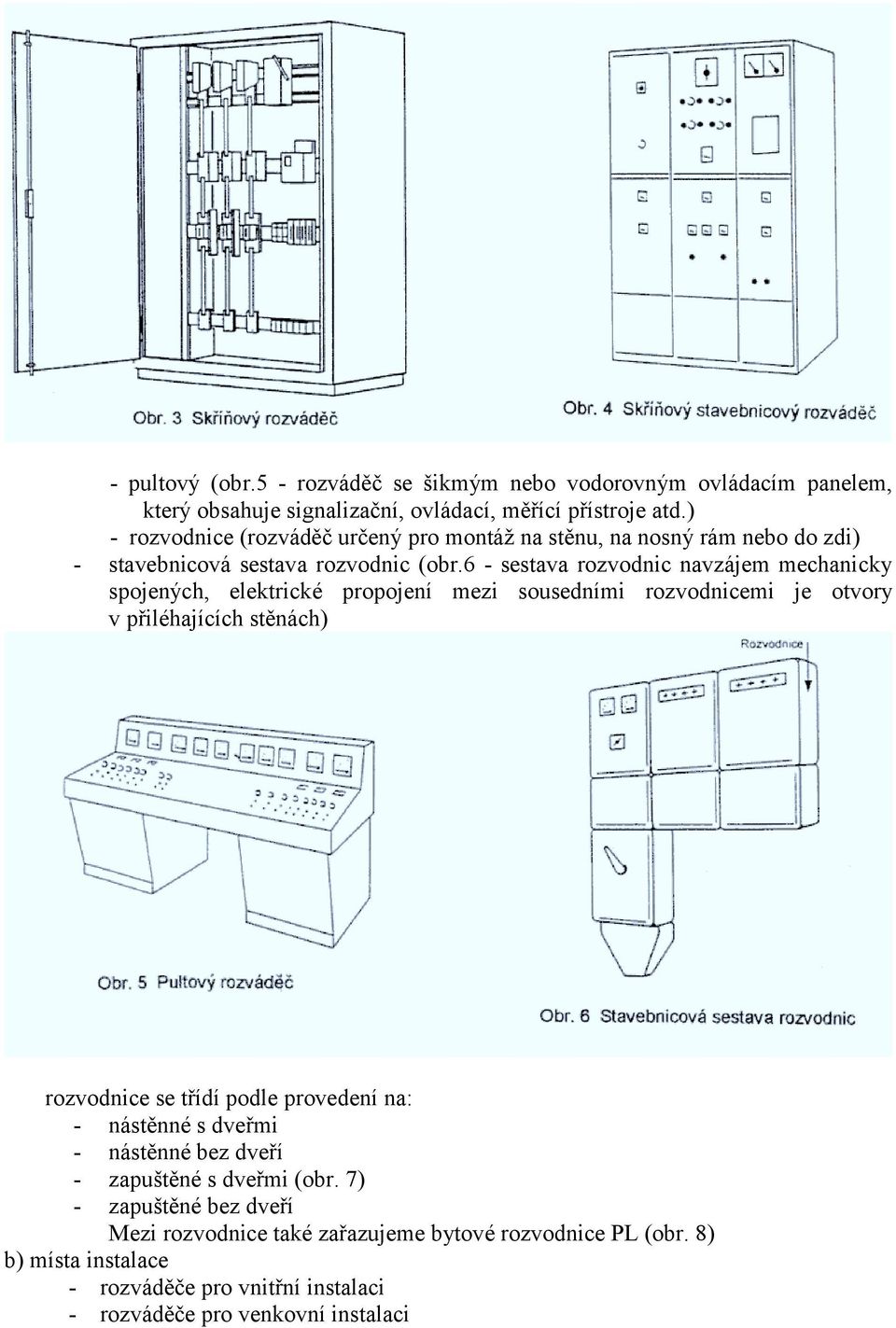

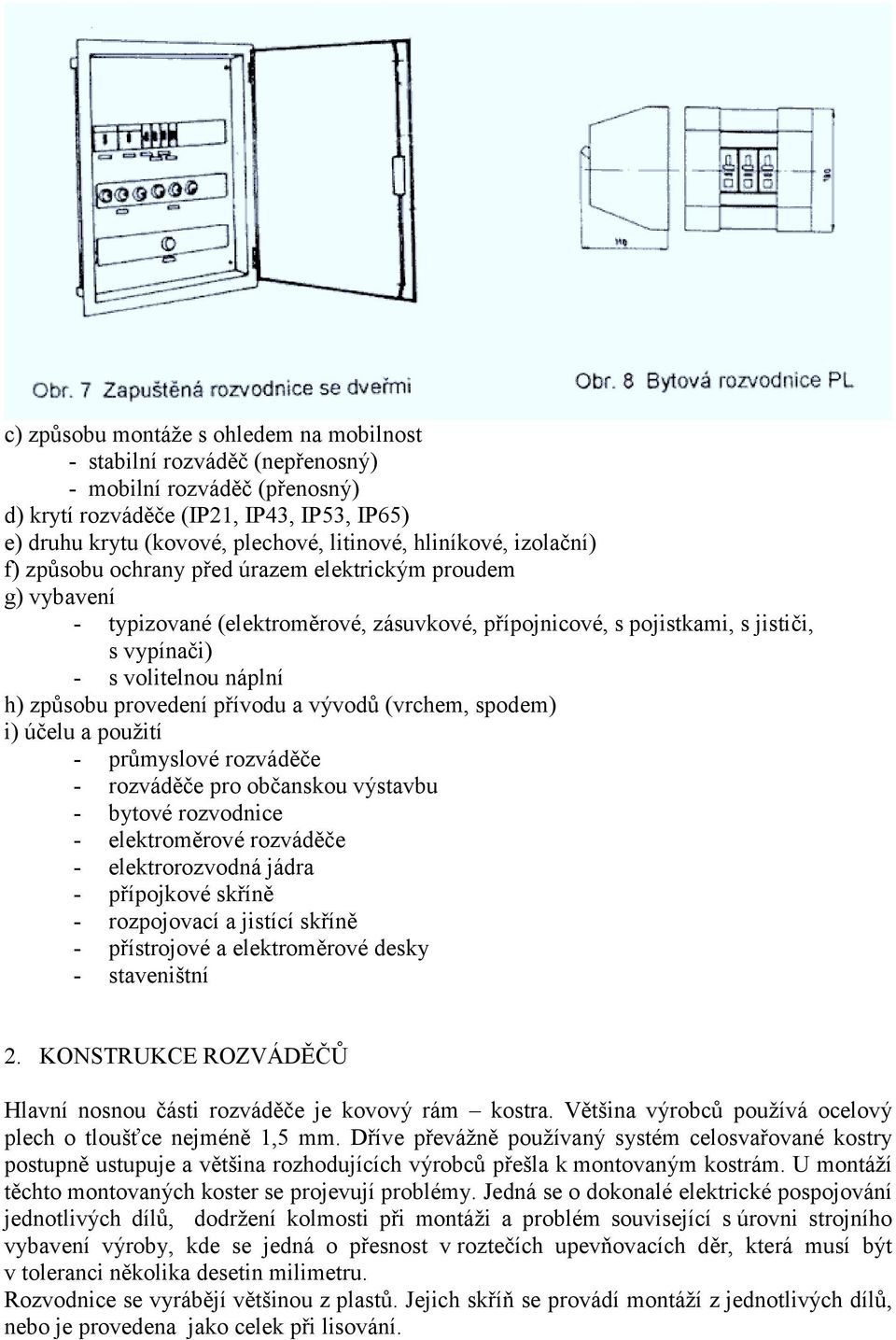

3 - pultový (obr.5 - rozváděč se šikmým nebo vodorovným ovládacím panelem, který obsahuje signalizační, ovládací, měřící přístroje atd.) - rozvodnice (rozváděč určený pro montáž na stěnu, na nosný rám nebo do zdi) - stavebnicová sestava rozvodnic (obr.6 - sestava rozvodnic navzájem mechanicky spojených, elektrické propojení mezi sousedními rozvodnicemi je otvory v přiléhajících stěnách) rozvodnice se třídí podle provedení na: - nástěnné s dveřmi - nástěnné bez dveří - zapuštěné s dveřmi (obr. 7) - zapuštěné bez dveří Mezi rozvodnice také zařazujeme bytové rozvodnice PL (obr. 8) b) místa instalace - rozváděče pro vnitřní instalaci - rozváděče pro venkovní instalaci

6 - sestava rozvodnic navzájem mechanicky spojených, elektrické propojení mezi sousedními rozvodnicemi je otvory v přiléhajících stěnách) rozvodnice se třídí podle

4 c) způsobu montáže s ohledem na mobilnost - stabilní rozváděč (nepřenosný) - mobilní rozváděč (přenosný) d) krytí rozváděče (IP21, IP43, IP53, IP65) e) druhu krytu (kovové, plechové, litinové, hliníkové, izolační) f) způsobu ochrany před úrazem elektrickým proudem g) vybavení - typizované (elektroměrové, zásuvkové, přípojnicové, s pojistkami, s jističi, s vypínači) - s volitelnou náplní h) způsobu provedení přívodu a vývodů (vrchem, spodem) i) účelu a použití - průmyslové rozváděče - rozváděče pro občanskou výstavbu - bytové rozvodnice - elektroměrové rozváděče - elektrorozvodná jádra - přípojkové skříně - rozpojovací a jistící skříně - přístrojové a elektroměrové desky - staveništní 2. KONSTRUKCE ROZVÁDĚČŮ Hlavní nosnou části rozváděče je kovový rám kostra. Většina výrobců používá ocelový plech o tloušťce nejméně 1,5 mm. Dříve převážně používaný systém celosvařované kostry postupně ustupuje a většina rozhodujících výrobců přešla k montovaným kostrám. U montáží těchto montovaných koster se projevují problémy. Jedná se o dokonalé elektrické pospojování jednotlivých dílů, dodržení kolmosti při montáži a problém související s úrovni strojního vybavení výroby, kde se jedná o přesnost v roztečích upevňovacích děr, která musí být v toleranci několika desetin milimetru. Rozvodnice se vyrábějí většinou z plastů. Jejich skříň se provádí montáží z jednotlivých dílů, nebo je provedena jako celek při lisování.

způsobu provedení přívodu a vývodů (vrchem, spodem) i) účelu a použití - průmyslové rozváděče - rozváděče pro občanskou výstavbu - bytové rozvodnice - elektroměrové rozváděče - elektrorozvodná jádra

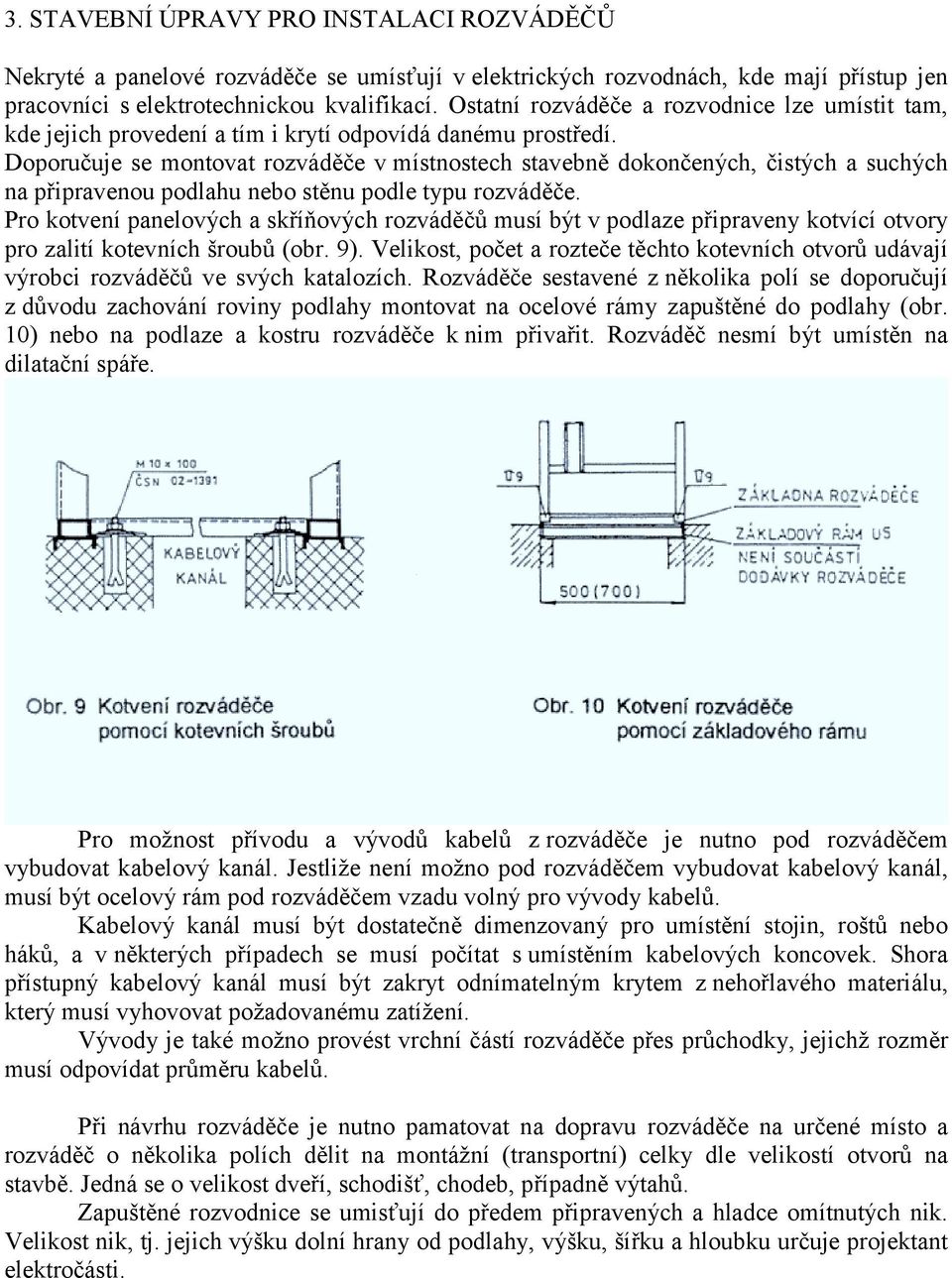

5 3. STAVEBNÍ ÚPRAVY PRO INSTALACI ROZVÁDĚČŮ Nekryté a panelové rozváděče se umísťují v elektrických rozvodnách, kde mají přístup jen pracovníci s elektrotechnickou kvalifikací. Ostatní rozváděče a rozvodnice lze umístit tam, kde jejich provedení a tím i krytí odpovídá danému prostředí. Doporučuje se montovat rozváděče v místnostech stavebně dokončených, čistých a suchých na připravenou podlahu nebo stěnu podle typu rozváděče. Pro kotvení panelových a skříňových rozváděčů musí být v podlaze připraveny kotvící otvory pro zalití kotevních šroubů (obr. 9). Velikost, počet a rozteče těchto kotevních otvorů udávají výrobci rozváděčů ve svých katalozích. Rozváděče sestavené z několika polí se doporučují z důvodu zachování roviny podlahy montovat na ocelové rámy zapuštěné do podlahy (obr. 10) nebo na podlaze a kostru rozváděče k nim přivařit. Rozváděč nesmí být umístěn na dilatační spáře. Pro možnost přívodu a vývodů kabelů z rozváděče je nutno pod rozváděčem vybudovat kabelový kanál. Jestliže není možno pod rozváděčem vybudovat kabelový kanál, musí být ocelový rám pod rozváděčem vzadu volný pro vývody kabelů. Kabelový kanál musí být dostatečně dimenzovaný pro umístění stojin, roštů nebo háků, a v některých případech se musí počítat s umístěním kabelových koncovek. Shora přístupný kabelový kanál musí být zakryt odnímatelným krytem z nehořlavého materiálu, který musí vyhovovat požadovanému zatížení. Vývody je také možno provést vrchní částí rozváděče přes průchodky, jejichž rozměr musí odpovídat průměru kabelů. Při návrhu rozváděče je nutno pamatovat na dopravu rozváděče na určené místo a rozváděč o několika polích dělit na montážní (transportní) celky dle velikostí otvorů na stavbě. Jedná se o velikost dveří, schodišť, chodeb, případně výtahů. Zapuštěné rozvodnice se umisťují do předem připravených a hladce omítnutých nik. Velikost nik, tj. jejich výšku dolní hrany od podlahy, výšku, šířku a hloubku určuje projektant elektročásti.

Doporučuje se montovat rozváděče v místnostech stavebně dokončených, čistých a suchých na připravenou podlahu nebo stěnu podle typu rozváděče.
