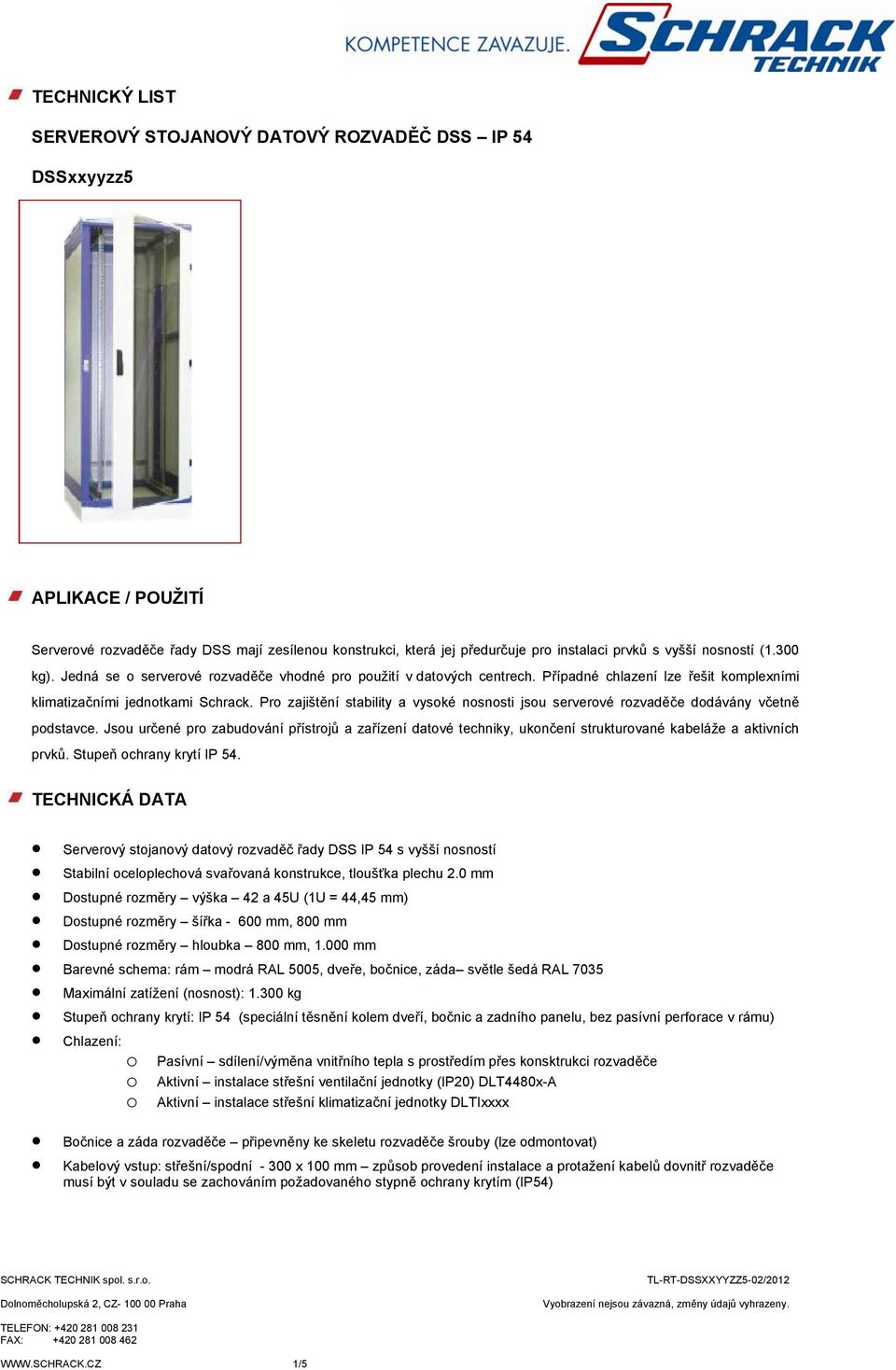

1 TECHNICKÝ LIST SERVEROVÝ STOJANOVÝ DATOVÝ ROZVADĚČ DSS IP 54 DSSxxyyzz5 APLIKACE / POUŽITÍ Serverové rozvaděče řady DSS mají zesílenou konstrukci, která jej předurčuje pro instalaci prvků s vyšší nosností (1.300 kg). Jedná se o serverové rozvaděče vhodné pro použití v datových centrech. Případné chlazení lze řešit komplexními klimatizačními jednotkami Schrack. Pro zajištění stability a vysoké nosnosti jsou serverové rozvaděče dodávány včetně podstavce. Jsou určené pro zabudování přístrojů a zařízení datové techniky, ukončení strukturované kabeláže a aktivních prvků. Stupeň ochrany krytí IP 54. TECHNICKÁ DATA Serverový stojanový datový rozvaděč řady DSS IP 54 s vyšší nosností Stabilní oceloplechová svařovaná konstrukce, tloušťka plechu 2.0 mm Dostupné rozměry výška 42 a 45U (1U = 44,45 mm) Dostupné rozměry šířka mm, 800 mm Dostupné rozměry hloubka 800 mm, mm Barevné schema: rám modrá RAL 5005, dveře, bočnice, záda světle šedá RAL 7035 Maximální zatížení (nosnost): kg Stupeň ochrany krytí: IP 54 (speciální těsnění kolem dveří, bočnic a zadního panelu, bez pasívní perforace v rámu) Chlazení: o Pasívní sdílení/výměna vnitřního tepla s prostředím přes konsktrukci rozvaděče o Aktivní instalace střešní ventilační jednotky (IP20) DLT4480x-A o Aktivní instalace střešní klimatizační jednotky DLTIxxxx Bočnice a záda rozvaděče připevněny ke skeletu rozvaděče šrouby (lze odmontovat) Kabelový vstup: střešní/spodní x 100 mm způsob provedení instalace a protažení kabelů dovnitř rozvaděče musí být v souladu se zachováním požadovaného stypně ochrany krytím (IP54) 1/5

2 TECHNICKÁ DATA (POKRAČOVÁNÍ) Střešní prostor: 19 profil instalován, velikost otvoru 8U (IP 54) Zemnění: zemnící bod M8 + propojení odnímatelných částí rozvaděče (bočnice, dveře, záda) + 19 zemnící lišta Přední skleněné dveře s tvrzeným bezpečnostním sklem (4 mm) - tříbodový zámek s výsuvnou klikou Instalace pantů na pravé straně (nelze změnit na levootáčivé provedení) Možná konstrukční provedení (zakázková výroba): o Přední skleněné dveře o Přední plné plechové dveře o Zadní skleněné dveře o Zadní plné plechové dveře - instalace pantů na levé straně - instalace pantů vlevo nebo vpravo - instalace pantů velvo nebo vpravo - instalace pantů vlevo nebo vpravo Předinstalovaný podstavec výšky 120 mm (lze dodatečně odmontovat) nutný z důvodu zajištění vysoké nosnosti 2 páry předních a zadních 19 vertikálních lišt, libovolně posuvné Možnost instalace 21 zařízení u rozvaděčů šířky 800 mm (přizpůsobení 19 vertikálních lišt) 1 dodatečný pár 19 vertikálních lišt (celkem 3 páry) u rozvaděčů hloubky mm jako dodatečná instalační a fixační plocha pro hlubší zařízení Světlost mezi 19 vertikálními lištami: 451 mm Maximální prostor mezi předními 19 vertikálními lištami a předními dveřmi při maximální rozteči: o Šířka rozvaděče 600 mm 30 mm o Šířka rozvaděče 800 mm 50 mm Maximální prostor mezi zadními 19 vertikálními lištami a zadním panelem při maximální rozteči: o Šířka rozvaděče 600 mm 30 mm o Šířka rozvaděče 800 mm 55 mm Maximální rozteč mezi předními a zadními 19 vertikálními lištami (šířka x hloubka rozvaděče) o 600 x 800 mm mm o 600 x mm mm o 800 x 800 mm mm o 800 x mm mm Maximální využitelná hloubka rozvaděče o Hloubka rozvaděče 800 mm využitelná hloubka 775 mm o Hloubka rozvaděče mm využitelná hloubka 975 mm Montážní materiál v příbalu (16x M6 montážní sada) Rozvaděč je dodáván kompletně sestavený na dřevěné paletě Široká škála příslušenství (poličky, klimatizační jednotky, dveře, napájecí panely PDU, strukturovaná kabeláž,..) 2/5

3 SCHEMA VERTIKÁLNÍ LIŠTY Měrné jednotky: Unit(U) = 44,45 mm Palec (inch) = 25,40 mm Unit(U) = 1 75 palce (inch) OBJEDNACÍ ČÍSLA ROZMĚRY (š x v x h) mm SERVEROVÝ STOJANOVÝ ROZVADĚČ DSS IP 54, KG Serverový stojanový rozvaděč DSS IP 54, kg, výška 42U 600 x x DSS Serverový stojanový rozvaděč DSS IP 54, kg, výška 42U 800 x x 800 DSS Serverový stojanový rozvaděč DSS IP 54, kg, výška 42U 800 x x DSS Ostatní typy a rozměry na vyžádání. 3/5

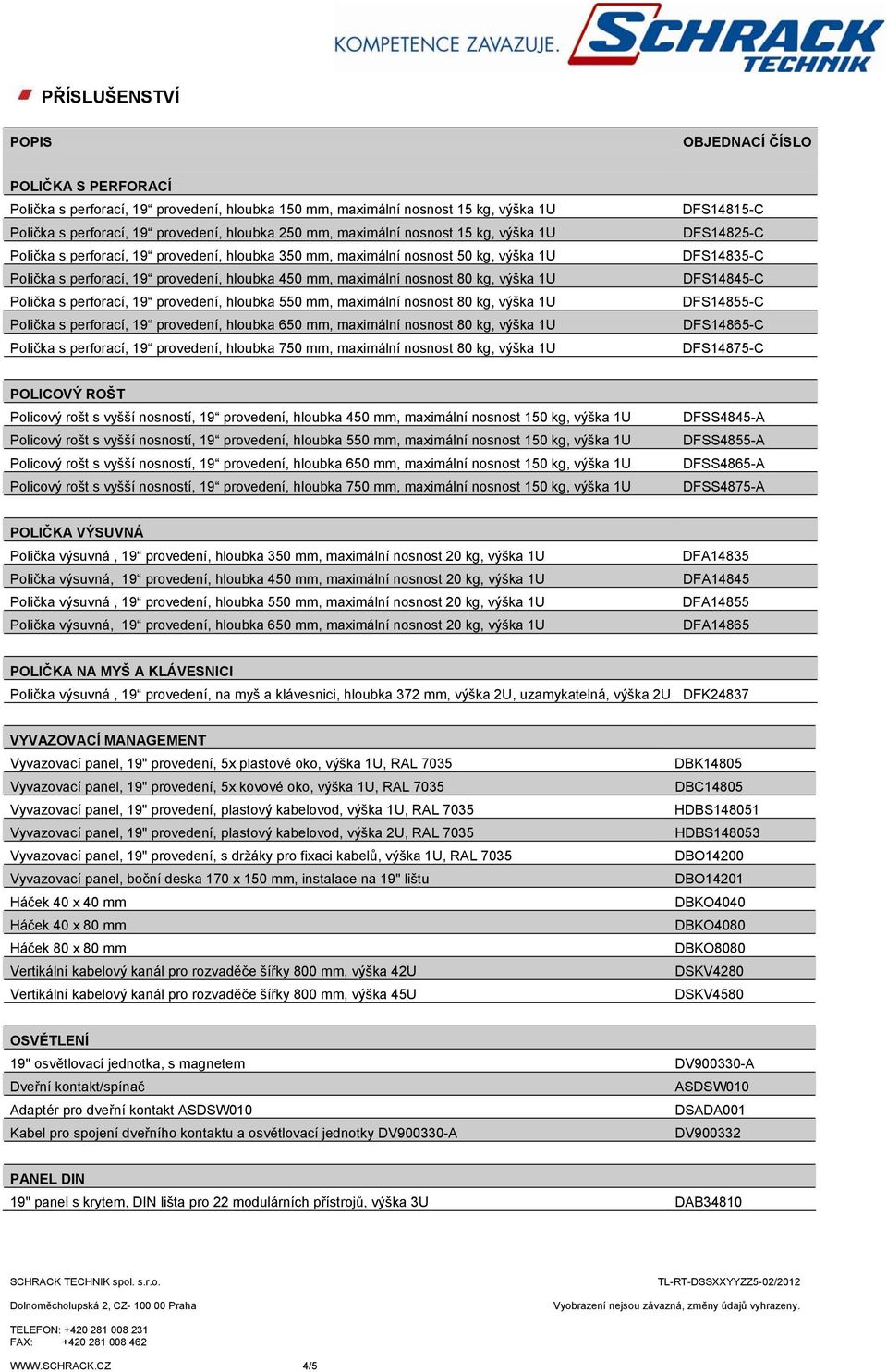

4 PŘÍSLUŠENSTVÍ POLIČKA S PERFORACÍ Polička s perforací, 19 provedení, hloubka 150 mm, maximální nosnost 15 kg, výška 1U Polička s perforací, 19 provedení, hloubka 250 mm, maximální nosnost 15 kg, výška 1U Polička s perforací, 19 provedení, hloubka 350 mm, maximální nosnost 50 kg, výška 1U Polička s perforací, 19 provedení, hloubka 450 mm, maximální nosnost 80 kg, výška 1U Polička s perforací, 19 provedení, hloubka 550 mm, maximální nosnost 80 kg, výška 1U Polička s perforací, 19 provedení, hloubka 650 mm, maximální nosnost 80 kg, výška 1U Polička s perforací, 19 provedení, hloubka 750 mm, maximální nosnost 80 kg, výška 1U DFS14815-C DFS14825-C DFS14835-C DFS14845-C DFS14855-C DFS14865-C DFS14875-C POLICOVÝ ROŠT Policový rošt s vyšší nosností, 19 provedení, hloubka 450 mm, maximální nosnost 150 kg, výška 1U Policový rošt s vyšší nosností, 19 provedení, hloubka 550 mm, maximální nosnost 150 kg, výška 1U Policový rošt s vyšší nosností, 19 provedení, hloubka 650 mm, maximální nosnost 150 kg, výška 1U Policový rošt s vyšší nosností, 19 provedení, hloubka 750 mm, maximální nosnost 150 kg, výška 1U DFSS4845-A DFSS4855-A DFSS4865-A DFSS4875-A POLIČKA VÝSUVNÁ Polička výsuvná, 19 provedení, hloubka 350 mm, maximální nosnost 20 kg, výška 1U Polička výsuvná, 19 provedení, hloubka 450 mm, maximální nosnost 20 kg, výška 1U Polička výsuvná, 19 provedení, hloubka 550 mm, maximální nosnost 20 kg, výška 1U Polička výsuvná, 19 provedení, hloubka 650 mm, maximální nosnost 20 kg, výška 1U DFA14835 DFA14845 DFA14855 DFA14865 POLIČKA NA MYŠ A KLÁVESNICI Polička výsuvná, 19 provedení, na myš a klávesnici, hloubka 372 mm, výška 2U, uzamykatelná, výška 2U DFK24837 VYVAZOVACÍ MANAGEMENT Vyvazovací panel, 19" provedení, 5x plastové oko, výška 1U, RAL 7035 Vyvazovací panel, 19" provedení, 5x kovové oko, výška 1U, RAL 7035 Vyvazovací panel, 19" provedení, plastový kabelovod, výška 1U, RAL 7035 Vyvazovací panel, 19" provedení, plastový kabelovod, výška 2U, RAL 7035 Vyvazovací panel, 19" provedení, s držáky pro fixaci kabelů, výška 1U, RAL 7035 Vyvazovací panel, boční deska 170 x 150 mm, instalace na 19" lištu Háček 40 x 40 mm Háček 40 x 80 mm Háček 80 x 80 mm Vertikální kabelový kanál pro rozvaděče šířky 800 mm, výška 42U Vertikální kabelový kanál pro rozvaděče šířky 800 mm, výška 45U DBK14805 DBC14805 HDBS HDBS DBO14200 DBO14201 DBKO4040 DBKO4080 DBKO8080 DSKV4280 DSKV4580 OSVĚTLENÍ 19" osvětlovací jednotka, s magnetem DV A Dveřní kontakt/spínač ASDSW010 Adaptér pro dveřní kontakt ASDSW010 DSADA001 Kabel pro spojení dveřního kontaktu a osvětlovací jednotky DV A DV PANEL DIN 19" panel s krytem, DIN lišta pro 22 modulárních přístrojů, výška 3U DAB /5

5 PŘÍSLUŠENSTVÍ (POKRAČOVÁNÍ) NAPÁJECÍ PANELY (PDU) 19" napájecí panel, 8x 230V ČSN, vypínač, přepěťová ochrana, tepelná pojistka CSRAB-RPX3 19" napájecí panel, 8x 230V ČSN, výška 1U CSRAB-RPX4 19" napájecí panel, 7x 230V ČSN, vypínač, výška 1U CSRAB-RPX5 19" napájecí panel, 1 + 4x 230V ČSN (MASTER - SLAVE), výška 1U CSRAB-RPX6 19" napájecí panel, 5x 230V ČSN, svodič přepětí, výška 1U CSRAB-RPX7 19" napájecí panel, 7x 230V ČSN, přívod k UPS, výška 1U CSRAB-RP11 19" napájecí panel, 8x UPS, přívod ČSN, výška 1U CSRAB-RP14 Pozn.Ostatní příslušenství, viz. katalog Datové produkty VENTILAČNÍ JEDNOTKY ( IP 20) Ventilační jednotka horní/spodní, 1x ventilátor, termostat, 4U, IP20, barva světle šedá RAL 7035 Ventilační jednotka horní/spodní, 2x ventilátor, termostat, 4U, IP20, barva světle šedá RAL 7035 Ventilační jednotka horní/spodní, 3x ventilátor, termostat, 4U, IP20, barva světle šedá RAL 7035 Ventilační jednotka horní/spodní, 6x ventilátor, termostat, 8U, IP20, barva světle šedá RAL 7035 Ventilační jednotka 19", 2x ventilátor, termostat, výška 2U, barva světle šedá RAL 7035 Ventilační jednotka 19", 4x ventilátor, termostat, výška 2U, barva světle šedá RAL 7035 DLT44801-A DLT44802-A DLT44803-A DLT44806-A DLT24802 DLT24804 KLIMATIZAČNÍ JEDNOTKY ( IP 54) Aktivní klimatizační jednotka, střešní instalace, chladící kapacita W, 860 m3/h Aktivní klimatizační jednotka, střešní instalace, chladící kapacita W, 575 m3/h DLTI2020 DLTI /5
