1 Canalis Přípojnicový systém KTA 800 až 4000 A Katalog

2

3

4

5 Obsah Decentralizovaná distribuce str. 4 Porovnání tradičního řešení elektroinstalace s rozvody pomocí přípojnic str. 6 Nejčastější aplikace přípojnic KTA str. 8 Přípojnice KTA pro horizontální nebo vertikální aplikace str. 10 Popis komponentů přípojnicového rozvodu KTA str. 14 Popis komponentů pro napojení přípojnic KTA na transformátory a rozváděče str. 18 Popis vývodních skříní pro připojnice KTA str. 23 Výběr dílů přípojnicového vedení pro vedení KTA str. 26 Výběr dílů přípojnicového vedení pro napojení přípojnic na transformátory a rozváděče str. 36 Výběr speciálních dílů vedení KTA str. 47 Výběr fixovacích prvků přípojnicových rozvodů KTA str. 50 Výběr vývodních skříní pro přípojnicové rozvody KTA str. 52 Technická data přípojnicového rozvodu KTA str. 62 Základní pokyny pro projektování přípojnic KTA str. 64 Základní pokyny k instalaci horizontálních rozvodů KTA str. 78 Základní pokyny k instalaci vertikálních vedení s přípojnicemi KTA str. 86 Základní pokyny ke kontrole instalovaného vedení str. 92 Rejstřík použitých dílů str. 94 3

6 V decentralizovaných rozvodech udává Canalis nejvyšší tón! Canalis na svém druhém světovém turné < Canalis rozšiřuje svá systémová řešení, aby lépe naplnil Vaše potřeby. < Rozšíření proudových rozsahů u přípojnicových vedení pro distribuci malých a středních výkonů. < Nové možnosti připojení na transformátory. < Nové možnosti fixování rozvodů. < Široký výběr vývodních skříní. Celková koordinace se systémem Canalis je nyní součástí komplexní nabídky kompatibilních výrobků Schneider Electric. Tato koncepce zahrnuje všechny komponenty rozvodů nízkého a středního napětí. Výsledkem je optimalizovaná elektroinstalace s ještě lepšími výkonovými parametry díky úplné elektrické, mechanické i komunikační kompatibilitě. S výrobky Canalis získáváte komplexní, vyzkoušené distribuční řešení, které splňuje příslušné normy. Dokonale se hodí pro tradiční použití (v závodech, skladech atd.) a pro distribuci elektrické energie stejně tak v kancelářích, komerčních budovách, laboratořích atd. Canalis KT se mění, aby vám poskytl... <... větší flexibilitu. <... snadné připojování transformátorů a rozváděčů pomocí nových připojovacích komponentů <.dokonalou pomoc. Naše týmy vám budou pomáhat po celou dobu realizace Vašich projektů. Canalis jde dál, aniž byste museli měnit způsob Vaší práce Nové výrobky Canalis jsou plně kompatibilní se stávajícím sortimentem. Stávající instalace je tak možné bezproblémově modernizovat. Na celém světě bylo prodáno již více než km přípojnicových vedení Canalis 4

7 V decentralizovaných rozvodech udává Canalis nejvyšší tón! Kompaktní řešení Kompaktní provedení systému Canalis KT znamená, že systém v budově zabírá velmi málo místa: o jestliže se použije jako stoupací vedení, zabírá jen minimální prostor o jestliže se použije pro horizontální distribuci, snadno se zabudovává do stavebních konstrukcí (dvojitých podlah, zavěšených podhledů, technologických šachet atd.). Změny směru jsou navrženy tak, aby optimalizovaly zabíraný prostor, na rozdíl od stejné instalace realizované kabely, mají pravoúhlé ohyby a proto nezabírají prostor nutný pro ohyb kabelů. Vývodové skříňky spolu s jistícími prvky jsou osazeny na vedení, čímž se snižuje podlahová plocha, zabíraná elektrickými rozváděči. Jednoduchý a hospodárný systém Projektová studie se snadno provádí a nevyžaduje podrobné dispozice každého spotřebiče. Zařízení jsou určena a optimalizována předem. Instalace přípojnicového vedení vyžaduje omezený počet montérů a zároveň se snižuje doba instalace v porovnáním s instalací s kabely. Přípojnice se instalují v jednom kroku odpadá tak čas, který je jinak potřebný na pokládku kabelů. Připojení přípojnic k rozvodně VN/NN se provádí pomocí kontaktního bloku. Vývodové skříně je možné připravit v dílně, čímž se snižuje čas montáže na místě. Jejich připojení k přípojnicovému vedení se provádí jednoduchým nasunutím. Jednotlivé komponenty přípojnicového vedení je možné instalovat společně s postupem stavebních prací, čímž se optimalizují práce na staveništi a je možné předcházet případným nečekaným časovým problémům. Rovněž je důležité poznamenat, že přípojnicové vedení je zkoušeno výrobcem, což znamená, že je snížen čas potřebný na kontrolu spojů (vizuální kontrola utahovacích momentů). Úplná bezpečnost Oteplování a jmenovitý zkratový proud přípojnicového vedení jsou známy a jsou nezávislé na instalaci. Koordinace systému vede k úplné kontrole elektrické sítě. Montážní normy IEC kapitola doporučuje, že při více než 4 paralelních kabelech se má dát přednost přípojnicovému vedení. Souběžné vedení mnoha kabelů vede k nerovnoměrné distribuci proudů a k riziku abnormálního oteplení. Vedení a vývodové skříňky jsou navrženy tak, aby zajišťovaly bezpečnost osob a zařízení: - násuvné připojení k postříbřené měděné ploše - šroubové spoje s utahovacím momentem zaručeným momentovými maticemi - jednoduchý systém eliminující riziko chybné montáže - ochrana proti postřiku a prachu - krytí IP 55 - zkouška odolnosti proti funkci sprinklerů dle specifikace Volkswagen - přístup k živým částem s ochranou IPxxD (drát o průměru 1 mm). Kovové opláštění a vysoký stupeň ochrany chrání přípojnicové vedení před veškerými vnějšími agresivními vlivy (korozí, hlodavci atd.). 5

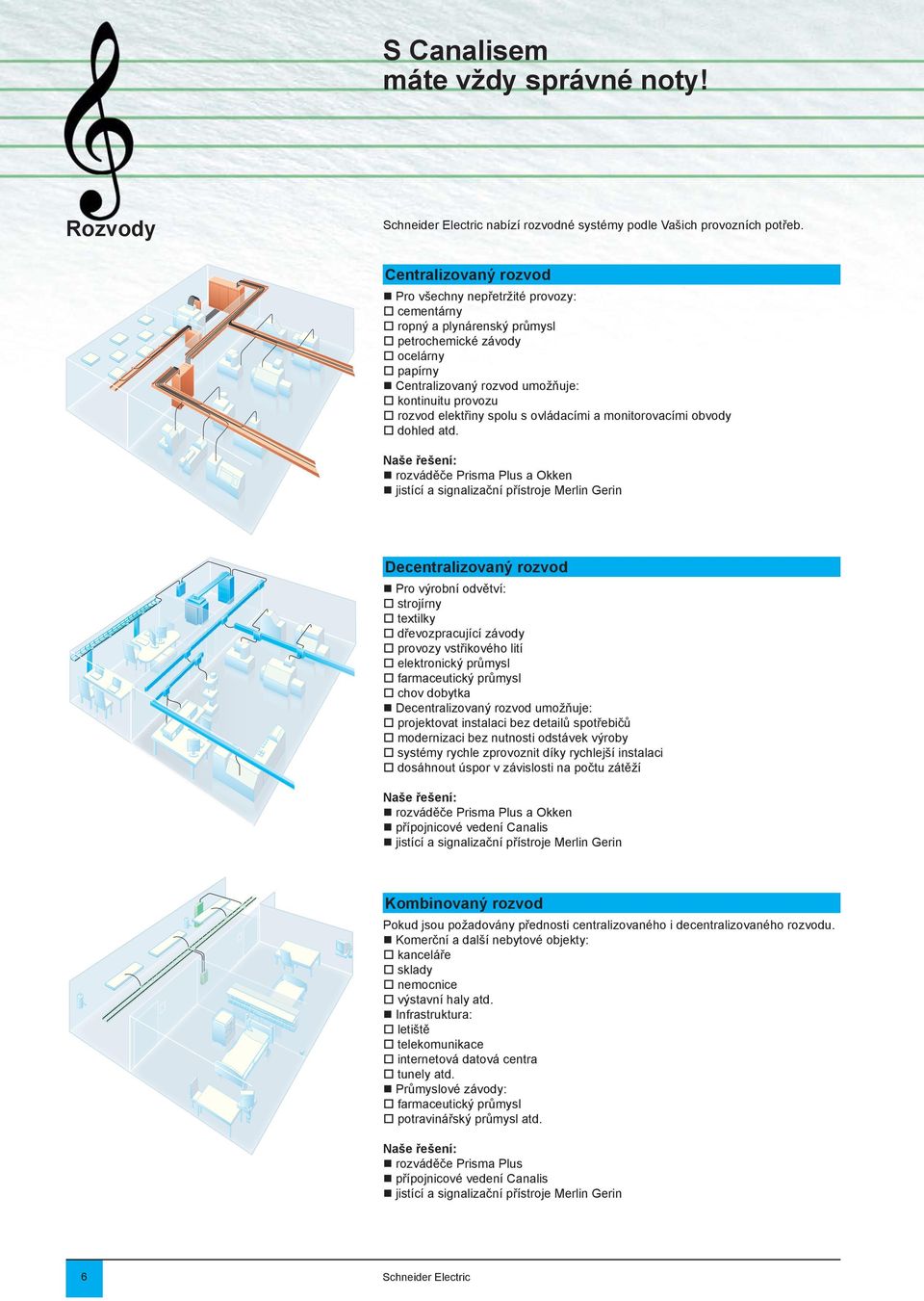

8 S Canalisem máte vždy správné noty! Rozvody nabízí rozvodné systémy podle Vašich provozních potřeb. Centralizovaný rozvod Pro všechny nepřetržité provozy: o cementárny o ropný a plynárenský průmysl o petrochemické závody o ocelárny o papírny Centralizovaný rozvod umožňuje: o kontinuitu provozu o rozvod elektřiny spolu s ovládacími a monitorovacími obvody o dohled atd. Naše řešení: rozváděče Prisma Plus a Okken jistící a signalizační přístroje Merlin Gerin Decentralizovaný rozvod Pro výrobní odvětví: o strojírny o textilky o dřevozpracující závody o provozy vstřikového lití o elektronický průmysl o farmaceutický průmysl o chov dobytka Decentralizovaný rozvod umožňuje: o projektovat instalaci bez detailů spotřebičů o modernizaci bez nutnosti odstávek výroby o systémy rychle zprovoznit díky rychlejší instalaci o dosáhnout úspor v závislosti na počtu zátěží Naše řešení: rozváděče Prisma Plus a Okken přípojnicové vedení Canalis jistící a signalizační přístroje Merlin Gerin Kombinovaný rozvod Pokud jsou požadovány přednosti centralizovaného i decentralizovaného rozvodu. Komerční a další nebytové objekty: o kanceláře o sklady o nemocnice o výstavní haly atd. Infrastruktura: o letiště o telekomunikace o internetová datová centra o tunely atd. Průmyslové závody: o farmaceutický průmysl o potravinářský průmysl atd. Naše řešení: rozváděče Prisma Plus přípojnicové vedení Canalis jistící a signalizační přístroje Merlin Gerin 6

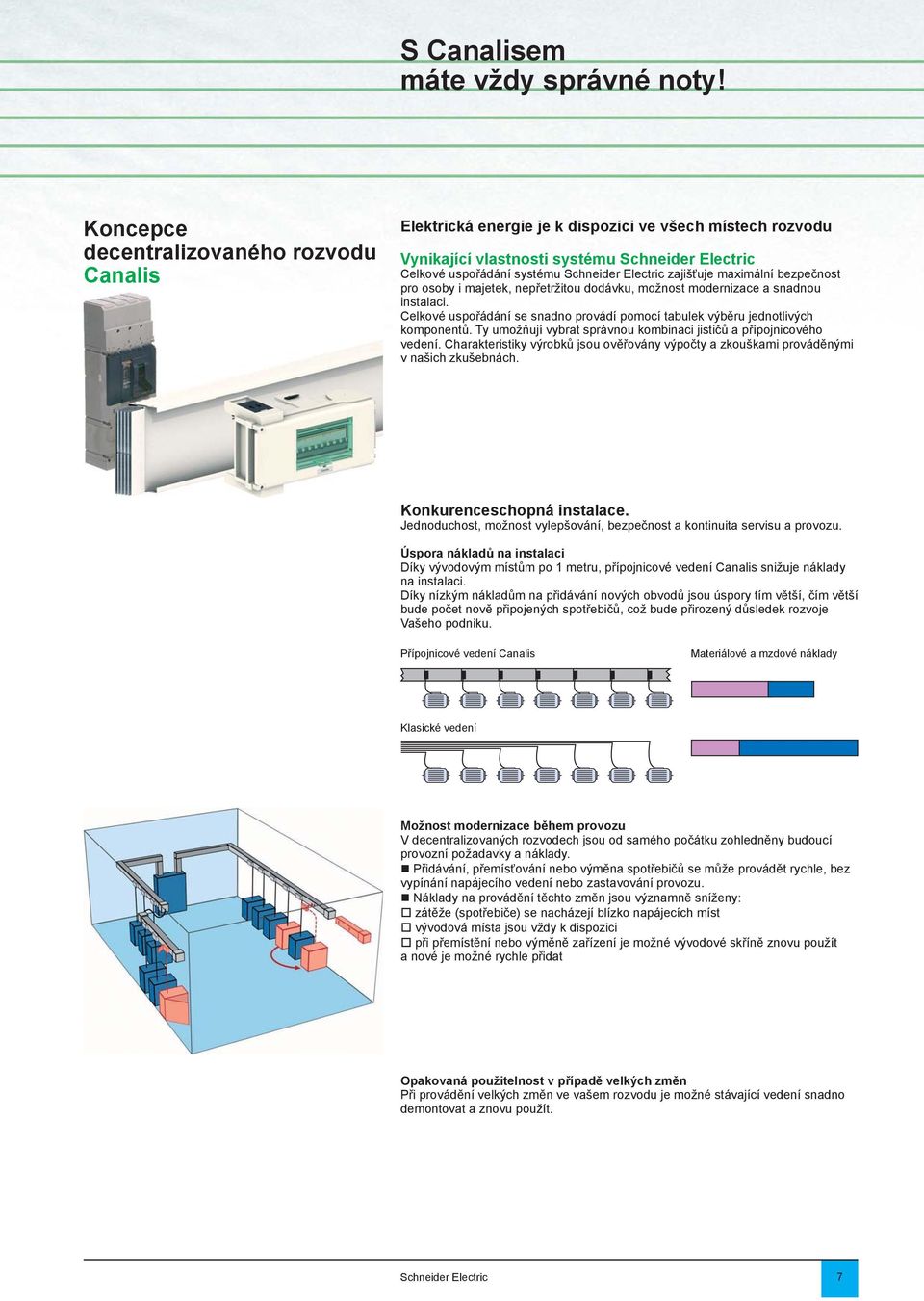

9 S Canalisem máte vždy správné noty! Koncepce decentralizovaného rozvodu Canalis Elektrická energie je k dispozici ve všech místech rozvodu Vynikající vlastnosti systému Celkové uspořádání systému zajišťuje maximální bezpečnost pro osoby i majetek, nepřetržitou dodávku, možnost modernizace a snadnou instalaci. Celkové uspořádání se snadno provádí pomocí tabulek výběru jednotlivých komponentů. Ty umožňují vybrat správnou kombinaci jističů a přípojnicového vedení. Charakteristiky výrobků jsou ověřovány výpočty a zkouškami prováděnými v našich zkušebnách. Konkurenceschopná instalace. Jednoduchost, možnost vylepšování, bezpečnost a kontinuita servisu a provozu. Úspora nákladů na instalaci Díky vývodovým místům po 1 metru, přípojnicové vedení Canalis snižuje náklady na instalaci. Díky nízkým nákladům na přidávání nových obvodů jsou úspory tím větší, čím větší bude počet nově připojených spotřebičů, což bude přirozený důsledek rozvoje Vašeho podniku. Přípojnicové vedení Canalis Materiálové a mzdové náklady Klasické vedení Možnost modernizace během provozu V decentralizovaných rozvodech jsou od samého počátku zohledněny budoucí provozní požadavky a náklady. Přidávání, přemísťování nebo výměna spotřebičů se může provádět rychle, bez vypínání napájecího vedení nebo zastavování provozu. Náklady na provádění těchto změn jsou významně sníženy: o zátěže (spotřebiče) se nacházejí blízko napájecích míst o vývodová místa jsou vždy k dispozici o při přemístění nebo výměně zařízení je možné vývodové skříně znovu použít a nové je možné rychle přidat Opakovaná použitelnost v případě velkých změn Při provádění velkých změn ve vašem rozvodu je možné stávající vedení snadno demontovat a znovu použít. 7

10 Aplikace přípojnicového rozvodu Canalis 8

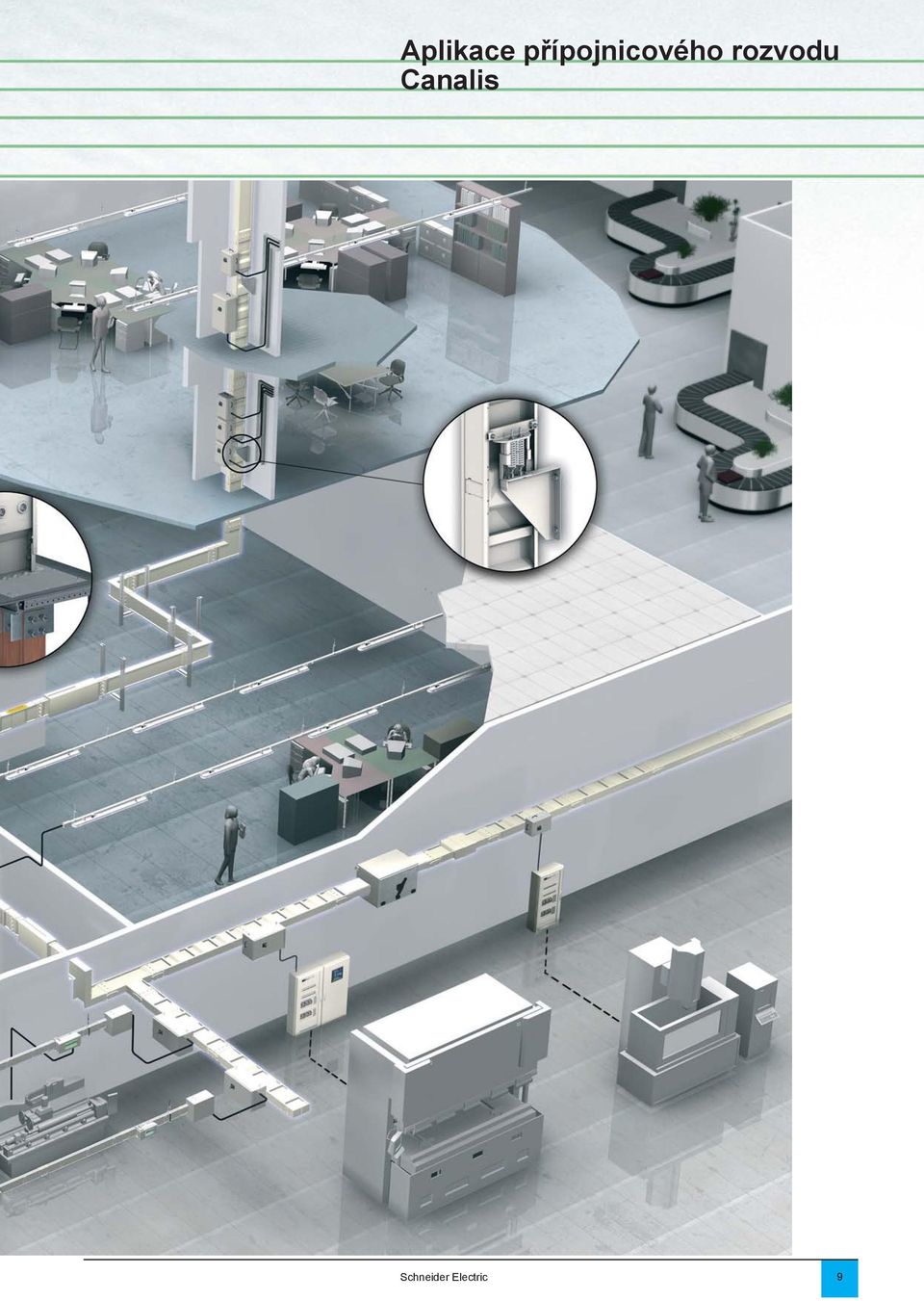

11 Aplikace přípojnicového rozvodu Canalis 9

12 Představení produktu A Pro horizontální rozvod a distribuci Prvky rovného vedení Vývodové skříňky Prvky pro změnu směru Jmenovitý proud: A Napájecí díly: o pevné délky: 2 a 4 metry o délky na míru: 0,5 až 3 metry Distribuční díly: o pevné délky: 2 a 4 metry Násuvné skříňky Canalis KS jsou kompatibilní s přípojnicovým vedením Canalis KT: o jištění pojistkami 25 až 400 A o ochrana jističi Compact NSX A Pevné vývodové skříňky Canalis KT: o ochrana jističi Compact A o ochrana pojistkami A Díly pro změnu směru pro řešení všech požadavků na přípojnicové vedení Pevné rozměry nebo rozměry na zakázku 10

13 Představení produktu A Pro horizontální rozvod a distribuci Propojovací bloky Univerzální napájecí díly Horizontální upevňovací držáky Hotové propojovací bloky mohou být vestaveny do: o rozváděčů Prisma Plus a Okken o epoxidových transformátorů France Transfo Univerzální napájecí přírubové díly umožňují připojení přípojnicového vedení k ostatním druhům rozváděčů nebo trasformátorů. Dva typy držáků pro horizontální montáž přípojnicového vedení všech proudových hodnot 11

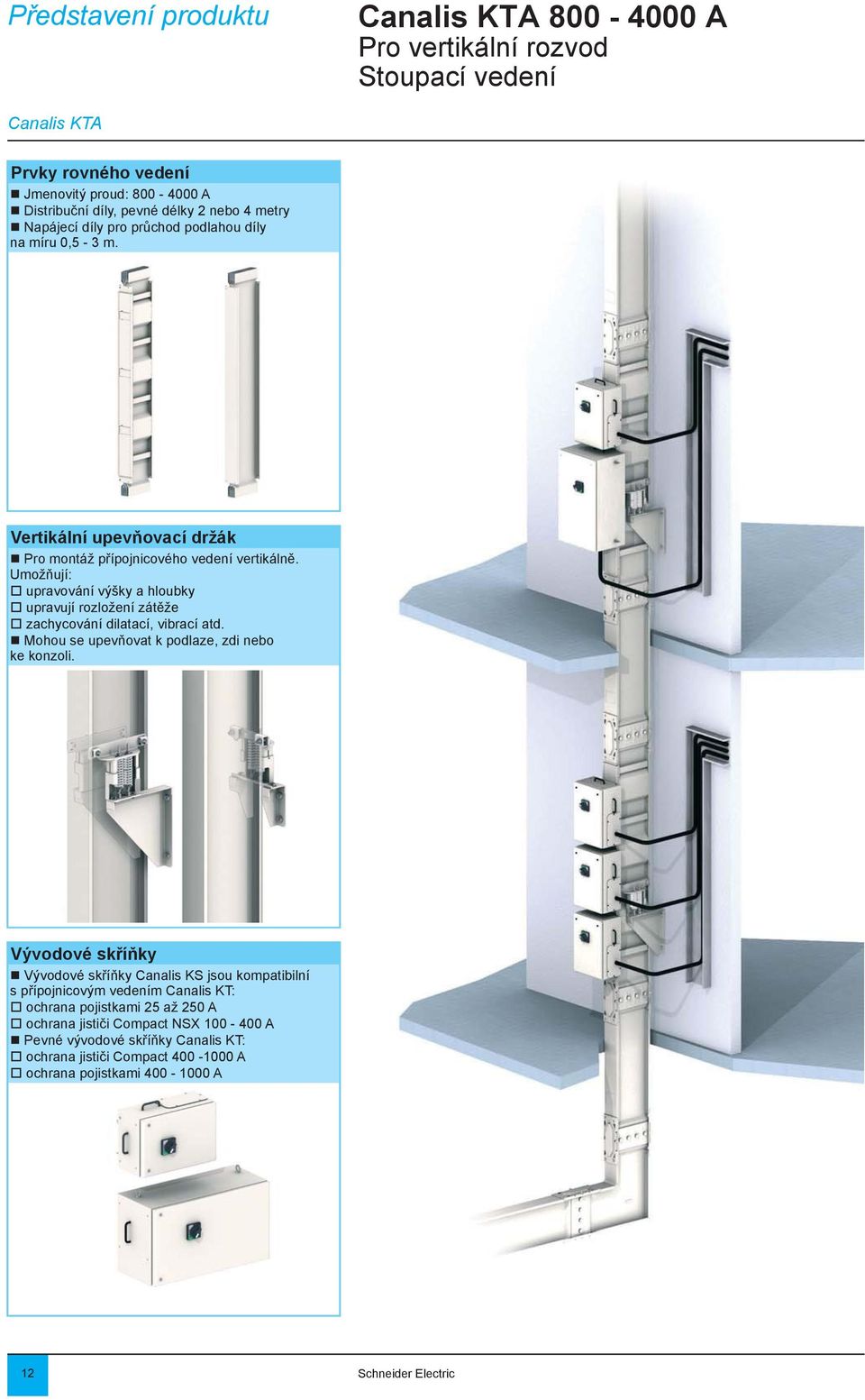

14 Představení produktu A Pro vertikální rozvod Stoupací vedení Prvky rovného vedení Jmenovitý proud: A Distribuční díly, pevné délky 2 nebo 4 metry Napájecí díly pro průchod podlahou díly na míru 0,5-3 m. Vertikální upevňovací držák Pro montáž přípojnicového vedení vertikálně. Umožňují: o upravování výšky a hloubky o upravují rozložení zátěže o zachycování dilatací, vibrací atd. Mohou se upevňovat k podlaze, zdi nebo ke konzoli. Vývodové skříňky Vývodové skříňky Canalis KS jsou kompatibilní s přípojnicovým vedením Canalis KT: o ochrana pojistkami 25 až 250 A o ochrana jističi Compact NSX A Pevné vývodové skříňky Canalis KT: o ochrana jističi Compact A o ochrana pojistkami A 12

15 Představení produktu Vývodové skříně A Jmenovitý proud (A) Násuvné vývodové skříňky 25 až 100 Typ ochrany Modulární přístroje Compact NS a NSX Pojistky Compact NS s měřením a monitorováním 63 A, moduly 8x18 mm 25 až 50 A pro válcové pojistky 10 x 38 Pro jistič Compact NSX A, moduly 12x18 mm 50 až 100 A pro válcové pojistky 22 x 58 Pro jistič NG125/160 montáž na DIN lištu Pro jistič Compact NSX až 160A pro nožové pojistky PN Osazeno lištou DIN pro Powerlogic PM810 Pro jistič Compact NSX 250 Pro jistič Compact NSX , 400 A pro nožové pojistky PN1 a 2 Pro jistič Compact NSX Pro jistič Compact NSX400 Pevné vývodové skříňky 400 a 630 Pro jistič Compact NSX a 630 A pro nožové pojistky PN2 a 3 800, 1000 a 1250 Pro jistič Compact NSX 400 a NSX to 630 A pro pojistky (1) Pro jistič Compact NS 800 a NS to 1000 A pro pojistky (1) 1) Vývodové skříně pojistkové 400 až 1000 A v krytí pouze IP 31 13

16 Popis Všeobecně Přípojnicové vedení Canalis KT je určeno pro distribuci a rozvod velkých výkonů v průmyslových, komerčních a terciárních budovách. Montáž jednotlivých dílů dle požadovaného tvaru vedení. Díly vedení b K dispozici v 8 proudových velikostech, od 800 do 4000 A. b 4 hliníkové fázové vodiče stejného průřezu (provedení 3L+N+PE). b Vodiče izolované pomocí bezhalogenové polyesterové fólie třídy B (130 C). b Stupeň krytí standardního vedení je IP 55. b Izolační napětí: 1000 V b Možné polarity: 3L+N+PE, 3L+N+PER (zesílený PE) Vodiče jsou uzavřené v kovovém obalu 3L + N + PER L1 L2 L3 N PE Plocha vývodního kontaktu -1/2 3L + N + PE Přípojnicové vedení Canalis KT je kompaktní a může být montováno nastojato, naplocho nebo svisle. Toto provedení nevyžaduje montáž protipožární přepážky a umožňuje průchod vedení stropní deskou nebo protipožární stěnou. Přípojnicové vedení Canalis KT standardně funguje jako protipožární přepážka po dobu 2 hodin v souladu s ISO 834. Pozinkovaný, ocelový, plechový obal přípojnic je natřen barvou RAL9001. Zajišťuje ochranu a mechanické upevnění vodičů. Plechový obal vedení je rovněž použit jako ochranný PE vodič (v souladu s NFC a IEC 60367). V zesíleném provedení 3L+N+PER obsahuje vedení přídavný PE vodič o průřezu rovnajícím se polovině průřezu fázového vodiče. Toto provedení má rovněž boční posílení proti vysokým zkratovým proudům (Isc). Pro speciální aplikace v autoprůmyslu a pro proud 2500 a 3200 A je připraveno provedení přípojnice 3L + N + PE v provedení s bočním posílením proti vysokým zkratovým proudům (Isc). Přípojnicové vedení Canalis KT je při použití snižovacího faktoru vhodné pro instalace obsahující harmonické proudy. Při použití přípojnic v instalacích s harmonickými proudy kontaktujte Vašeho obchodního zástupce. Násuvné vývodové skříňky Canalis KS jsou připojovány k přípojnicovému vedení pod napětím (bez zátěže) pomocí pružných čelisťových kontaktů. Povrchová ochrana kontaktní zóny: b na straně kontaktu: postříbřená měď na čelisťových kontaktech b na straně přípojnice: postříbřený bimetalový plech přivařený k vodičům v místě kontaktního spoje. Elektrické kontakty prvků vedení jsou zhotoveny z lisovaného bimetalového plechu Al/Cu Spojovací blok Spojení dílů vedení se provádí pomocí spojovacího bloku. Spojovací blok umožňuje: b elektrické spojení mezi fázovými vodiči a mezi ochrannými vodiči PE b mechanické spojení dvou dílů vedení. Umožňuje současné propojení všech vodičů. Utahuje se pomocí utahovacího šroubu (šroubů) a matice s trhací hlavou (1-4 podle jmenovitého proudu). Při dosažení správného utahovacího momentu se horní polovina matice odlomí a uvolní se červená podložka. Tato operace se kontroluje vizuálně: b když červená podložka schází, byl spoj utažen b je-li červená podložka vidět, nebyl spoj utažen. Utažení spojky pomocí trhacích matic zaručuje potřebný kontaktní tlak mezi vodiči a je nezávislý na montáži. Utahovací moment je 60 Nm. Matice má druhou hlavu pro případnou demontáž spoje. Všechny díly vedení (kromě napájecích jednotek ER a EL) jsou dodávány se spojovacím blokem v samostatném balení. Má-li vedení na každém konci napájecí jednotku (ER nebo EL), musí se objednat přídavný spojovací blok. 14

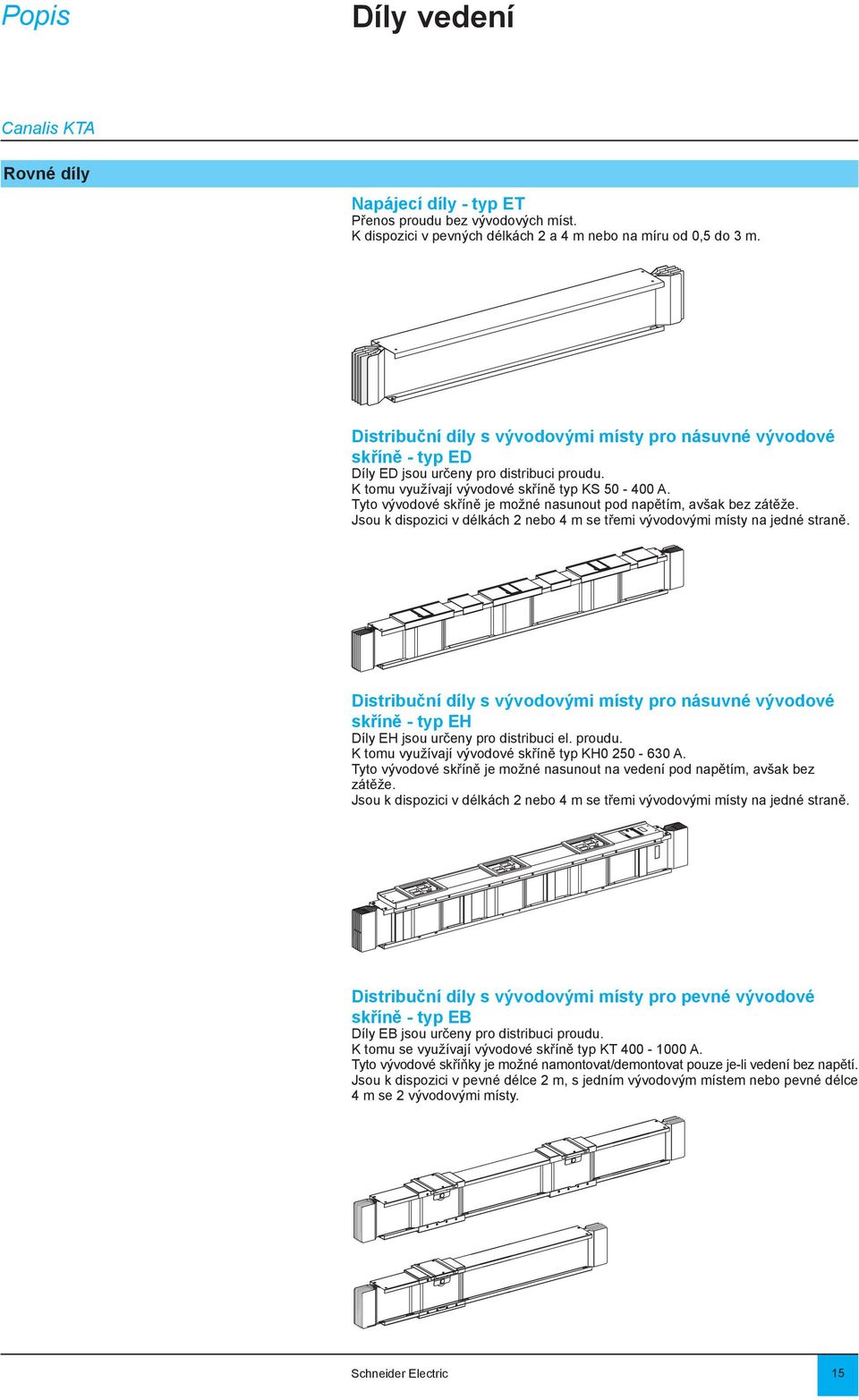

17 Popis Díly vedení Rovné díly Napájecí díly - typ ET Přenos proudu bez vývodových míst. K dispozici v pevných délkách 2 a 4 m nebo na míru od 0,5 do 3 m. Distribuční díly s vývodovými místy pro násuvné vývodové skříně - typ ED Díly ED jsou určeny pro distribuci proudu. K tomu využívají vývodové skříně typ KS A. Tyto vývodové skříně je možné nasunout pod napětím, avšak bez zátěže. Jsou k dispozici v délkách 2 nebo 4 m se třemi vývodovými místy na jedné straně. Distribuční díly s vývodovými místy pro násuvné vývodové skříně - typ EH Díly EH jsou určeny pro distribuci el. proudu. K tomu využívají vývodové skříně typ KH A. Tyto vývodové skříně je možné nasunout na vedení pod napětím, avšak bez zátěže. Jsou k dispozici v délkách 2 nebo 4 m se třemi vývodovými místy na jedné straně. Distribuční díly s vývodovými místy pro pevné vývodové skříně - typ EB Díly EB jsou určeny pro distribuci proudu. K tomu se využívají vývodové skříně typ KT A. Tyto vývodové skříňky je možné namontovat/demontovat pouze je-li vedení bez napětí. Jsou k dispozici v pevné délce 2 m, s jedním vývodovým místem nebo pevné délce 4 m se 2 vývodovými místy. 15

18 Popis Další díly vedení Další díly vedení Dilatační díl typ DB Vyrovnává dilatace vedení Canalis a musí se použít po každých 30 až 50 metrech a pokaždé, když vedení prochází dilatační spárou budovy. Viz. Pokyny k montáži. Je k dispozici v délce 1 m, může se montovat svisle nebo vodorovně. Uprostřed má pružné spoje vodičů a posuvný kryt, schopný absorbovat prodloužení vedení vlivem oteplení průchodem proudu. Díly pro změnu sledu fází typy TN, TP Používají se, když se sled fází v rozváděči liší od sledu fází v transformátoru. Jsou k dispozici v délce 1 m a mají stejné rozměry jako napájecí vedení. b Typ TN kříží nulový vodič. b Typ TP kříží fáze L1 a L3. Přídavný spojovací blok typ YA Má-li vedení na obou koncích napájecí jednotku (která se dodává bez spojovacího bloku), musí se objednat přídavný spojovací blok. Každý spojovací blok se dodává včetně krytů, matic a šroubů. Koncový kryt vedení typ FA Koncový kryt chrání a izoluje konce vodičů a montuje se na poslední díl vedení. Odpojovače vedení Vkládají se mezi 2 díly vedení montovaného naplocho nebo nastojato a oddělují nebo chrání přípojnicovou část vedení. Každá sestava se dodává s 3-pólovým nebo 4-pólovým vypínačem včetně otočné ovládací páky. Dodává se s: b pomocnou signalizační svorkovnicí b zdvihacími oky b vstupními a výstupními kryty vývodů Barva: bílá RAL 9001, 100% polyesterová barva na pozinkovaném plechu. Charakteristiky rozváděče viz. údaje výrobce. Odpojovací skříň typ SL, RL b pevné odpojovače Compact NS A typ NA: - nevysaditelná dvířka - 3 bodové zavírání (možnost zamykání, zámek není součástí dodávky) b Odpojovač Interpact INV, A: - nevysaditelná dvířka - 3 bodové zavírání (možnost zamykání, zámek není součástí dodávky) b Pevný odpojovač Masterpact NW 3200 A typ HF: - průhledný ochranný kryt - sada pro montáž zámku Ronis + 1 zámek Ronis - úplný konektor Hartig, bez kabelů b Odpojovač Interpact INV 2500 A - zesílené provedení pro auto průmysl - nevysaditelná dvířka - 3 bodové zamykání na visací zámek (není součástí dodávky) Pro specifikaci tohoto dílu kontaktujte Vašeho obchodního zástupce. 16

19 Popis Komponenty pro změnu směru Jednoduché změny směru Kolena typy LP a LC Pro změnu směru nahoru nebo dolů, doprava nebo doleva: b typ LP, ploché koleno, k dispozici v pevných délkách nebo s možností jednoho ramene na míru. Mezi rameny je pravý úhel. b typ LP C, ploché koleno, pevná délka ramen, mezi rameny je úhel 91 až 179 b typ LC, vertikální koleno, k dispozici v pevných délkách nebo s možností jednoho ramene na míru. Mezi rameny je pravý úhel. T díl typ TC Pro napájení odbočky kolmé k hlavnímu vedení. Změny směru Prvky tvaru Z typy ZP, ZC a CP Tříramenné prvky zhotovované na zakázku: b ploché nebo stojaté, pro přesun osy vedení nahoru, dolů, doprava nebo doleva: v - typ ZP, plochý Z díl v v - typ ZC, vertikální Z díl b plochý/vertikální díl, pro vytvoření změnu směru vedení s odskokem: v - typ CP, 3D díl tvaru Z Pro další díly na změnu směru vedení kontaktujte Vašeho obchodního zástupce. 17

20 Popis Připojovací díly Pro připojení přípojnicového vedení Canalis k různým vývodům nebo k pasům transformátoru, rozváděče, generátoru atd. Canalis obsahuje vysoce výkonné připojovací díly, které splní všechny požadavky. Tyto díly zajišťují flexibilitu instalace a umožňují rychlou a jednoduchou montáž. Další výhodou je, že se spoje provádí pomocí šroubů, takže montáž je snadná (za použití běžného klíče pro utahování momentem 60 Nm) a před zapnutím vedení je možné spoj snadno vizuálně zkontrolovat. Připojení přes rozhraní k rozváděčům Prisma Plus, Okken a transformátorům Trihal Přímé připojení k transformátorům Trihal a rozváděčům Prisma Plus a Okken. Montáž dílu je provedena buď výrobcem nebo montážní firmou a je zkoušeno dle IEC a 2. Rychlé a snadné připojení přípojnicového vedení k rozhraní. Zmenšená velikost. Propojovací blok je zabudován do rozhraní. Rozváděč Prisma Plus Rozváděče Prisma Plus a Okken Pro pevné nebo výsuvné vstupní zařízení, přední nebo zadní přívod: b jističe Masterpact NW08 NW40 nebo NT06 NT16 b jističe Compact NS630b NS1600. Možnost změny sledu fází Rozváděč Okken Suché transformátory typ Trihal Pro transformátory s přirozenou nebo nucenou ventilací Stupeň krytí: b IP 00, b IP 31. Sekundární napětí: 400, 410 V. Transformátor Trihal 18

21 Popis Připojovací díly Univerzální připojení k rozváděčům a transformátorům Napájecí jednotky typ ER Umožňují připojit přípojnicové vedení k pasům rozváděče nebo k vývodům (olejového nebo i suchého) transformátoru, generátorového soustrojí atd. Dodávají se včetně montážní desky namontované: b buď přímo na střechu rozváděče, krytu trafa b nebo s vloženým ochranným krytem. Vertikální nebo horizontální přívodní vedení. Typy ER N1/N2 Typy ER N3/N4 Typy ER N5/N6 Typy ER N7 Připojení: b buď přímo k přípojnici b nebo pomocí ohebných pasů a připojovacích praporců b nebo pomocí opletených vodičů b nebo pomocí kabelů b Napájecí jednotky ER se dodávají bez spojovacího bloku. b Má-li vedení na obou koncích napájecí jednotku, musí se objednat přídavný spojovací blok. Ochranné kryty typy CR, BC Chrání vnější část spoje. Materiál krytu je hlíníkový nebo ocelový plech krytý povrchovou úpravou stejnou jako u vedení. Pro horizontální nebo vertikální přívod typy CR1 CR3 Na zakázku zhotovovaný tuhý ochranný kryt pro napájecí jednotky typ ER N1 N7. b Typ CR1 pro horizontální přívod b Typy CR2 a CR3 pro vertikální přívod 19

22 Popis Připojovací díly Univerzální připojení k suchým transformátorům Napájecí jednotky typ EL Pro suché transformátory s nulovým vodičem mezi fázemi. Umožňují optimální připojení k přípojnicovému vedení. Spojení s přípojnicovým vedením se provádí: b buď ze strany Typ EL N1/N2 b nebo ze středu dílu Typ EL N3/N4 Typ EL N5 Jejich konstrukce se podobá rovným napájecím dílům. Mohou se montovat nastojato nebo naplocho. Pokud se montují naplocho, je možné objednat sadu propojovacích úhelníků. V objednávce je nutné uvést: - sled fází - vzdálenost mezi fázemi (na místě je možné provést boční vyrovnání v rozsahu ± 20 mm). Spojení mezi vývody transformátoru a připojovacím dílem se provádí buď pomocí ohebných pasů nebo oplétaných vodičů. Napájecí jednotky typ ES Pro přímé připojení vedení KTA do rozváděče v auto průmyslu se zesílenou zkratovou odolností. Tento díl je k dispozici pouze pro proud 2500 A. Pro specifikaci tohoto dílu kontaktujte Vašeho obchodního zástupce. 20

23 Popis Připojovací díly Ochranné kryty typ CR4 CR6 Chrání připojení přípojnic na transformátor v krytí IP 31. b Typ CR4 Ochranný kryt pro napájecí jednotky typ EL N1 N4. Montuje se nastojato. b Typ CR5 Ochranný kryt pro napájecí jednotky typ EL N1 N4. Montuje se naplocho. b Typ CR6 Ochranný kryt pro napájecí jednotku typ EL N5. Montuje se nastojato. Ochranná kabelová skříň - typ BC b Typ BC Ochranný kryt pro přímé připojení kabelů k napájecím jednotkám typ ER N1-N6 se vzdáleností středů pasů 115 mm. 21

24 Popis Držáky a upevňovací prvky Horizontální držáky Držáky umožňují upevnit přípojnicové vedení na kostrukci budovy. Držáky pro horizontální díly b Typ ZA1, pouze pro vedení montované nastojato. Skládá se z ocelového úhelníku a 2 závitových tyčí M10 o délce 2 m. Maximální vzdálenost mezi držáky je: - 3 m pro vedení montované nastojato - 2 m pro vedení montované naplocho (do proudu 1600 A) Viz. Pokyny k montáži. b Typ ZA4, pro zavěšení vedení shora. b Tyto držáky slouží pro upevnění napájecích jednotek typ EL N1-N4 montovaných nastojato. Příchytka b Typ ZA3 udržuje přípojnicové vedení na místě, například na kabelovém výložníku nebo svařované příčce. Příchytka umožňuje posun vedení dilatací. Vertikální držáky Typ ZA5 pro vertikální díly. Připevňují díly vertikálního vedení ke stavební konstrukci. Tento typ držáku má následující výhody: b montáž: - na zeď - na stěnovou konzolu - na podlahu b upravování výšky a hloubky b pružné nastavení zajišťuje rozdělení zátěže v každém podlaží b eliminuje přenos zatížení (rozšiřování a vibrace) z konstrukcí na vedení. Pro KTA KTA1600 Pro KTA KTA4000 Na zeď Na stěnovou konzoli Na podlahu 22

25 Popis Vývodové skříňky Vývodové skříňky se používají k okamžitému připojení spotřebičů nebo sekundárních distribučních vedení a splňují montážní předpisy a normy pro napěťovou soustavu TNC nebo TNS. Vývodní skříňky typ KS je možné nasunout, vysunout a obsluhovat pod napětím. Při nasouvání nebo vysouvání se zemnícím kontaktem výsuvné skříně ovládá mechanická clona nad vývodním místem. Při otevřených dvířkách nejsou přístupné žádné živé části. Stupeň ochrany je IPxxB (ochrana před dotykem prstem). Při zavřených dveřích konstrukce zajišťuje stupeň krytí IP 55 (žádné příslušenství není nutné). Bezpečnost a obsluha Vývodové skříňky pro pojistky a modulární přístroje jsou odpojeny, jakmile se otevřou dvířka vývodové skříňky (AC22 AC20). Operace odpojení se musí provádět pouze bez zatížení. Pro vývodové skříňky určené pro výkonové jističe mechanické blokování zabraňuje: b nasunutí a vysunutí vývodové skříňky se zavřenými dvířky b zavření dvířek, jestliže vývodová skříňka není zajištěna na přípojnicovém vedení b přístupu k elektrickým zařízením a připojovacím svorkám pod napětím b otevření dvířek v poloze ON u vývodových skříněk osazených jističem Compact NSX. Tyto vývodové skříňky je možné osadit příslušenstvím, např.: b vypínacími kontakty dvířek b adaptérem pro plombování b další příslušenství jističů pro zapojení vývodních kabelů Pro vývodové skříně s ochranou pojistkami mechanické blokování zajišťuje b bezpečné nasunutí skříně s pootevřenými dvířky se současně vysunutou patronou z nožů b u skříní 250 a 400 A je instalace ve dvou krocích: mechanické uchycení a potom nasunutí el. kontaktů na přípojnici b úplné zavření dvířek skříně a přístup do kabelového prostoru až po dokonalém zafixování skříně na vedení 23

26 Popis Vývodové skříňky Charakteristika vývodových skříněk do 100 A b Barva: - bílá (RAL 9001) těleso a uchopovací rukojeti - skříně pro modulární přístroje mají průhledná zelená dvířka (podobné provedení jako kryty Kaedra). b Materiál: samozhášivý bezhalogenový izolační plast (ohnivzdorný a odolný vyso- kým teplotám). b Další vlastnosti: zóna pro vrtání kabelových ucpávek, šrouby z nerezové oceli a dvířka je možné zaplombovat. Charakteristika vývodových skříněk A b Barva: - bílá (RAL 9001) těleso - černá (RAL 9005) - uchopovací rukojeti - 100% polyesterová barva b Materiál: pozinkovaný ocelový plech b Další vlastnosti: - nevysaditelná dvířka (závěsy umožňující otevření na 120 ) - svisle skosené polyuretanové dvojité rohy pro zajištění vyšší tuhosti (provedení podobné krytům Sarel Spacial 3D - montážní desky s mřížkou 25 mm pro zajištění maximálního přístupu Výsuvné vývodové skříňky pro modulární přístroje Do těchto skříněk je možné namontovat většinu zařízení Multi9 modulu 18 mm. Na přední straně mají okénko umožňující kontrolovat a ovládat instalované přístroje. Průhledný kryt umožňuje zaplombování okénka. K dispozici jsou dvě velikosti: b jmenovitý proud 63 A pro 8 modulů b jmenovitý proud 100 A pro 12 modulů (pro jističe C120 a NG125). Výsuvné vývodové skříňky pro modulové jističe typu NG Tyto vývodové skříňky jsou osazeny lištou DIN a připraveny pro montáž modulového jističe typ NG Jistič je ovládán pomocí otočné páčky, která zabraňuje otevírání dvířek, je-li jistič v poloze «ON». Jmenovitý proud: 160 A při velikosti DIN lišty 13 modulů (pro NG125 nebo NG160 osazené jednotkou Vigi). Výsuvné vývodové skříňky pro jističe Compact NSX Tyto vývodové skříňky jsou osazeny montážními deskami a připojením na vstupní svorky jističe. Připraveny jsou pro pevné, zepředu připojované jističe Compact NSX A (verze N, H nebo L), ovládané otočnou páčkou. Pro detaily k instalaci násuvných jističů, jednotek Vigi atd., kontaktujte Vašeho obchodního zástupce. Výsuvné vývodové skříňky pro jističe Compact NSX s možností měření spotřeby Tyto vývodové skříňky umožňují dílčí měření za účelem přiřazování nákladů na odběr elektřiny k jednotlivým spotřebičům a monitorování instalace, například podle úrovní zatížení vedení. Hodnoty naměřené pomocí jednotky Compact NSX TI jsou zasílány do měřící jednotky typ PM800, která po sběrnici zasílá údaje centrální jednotce (viz. Měření). Jsou osazeny: b montážní deskou pro jistič Compact NSX 250 nebo 400 A s prodlouženou otočnou ovládací páčkou a modulem proudového transformátoru Compact NSX (jednotka TI) b lištou DIN pro instalaci měřicí jednotky Powerlogic PM800, sadou svorek atd. V těžkých provozních podmínkách (okolní teplota >40 C) doporučujeme použít PM800 bez displeje. 24

27 Popis Vývodové skříňky Výsuvné vývodové skříňky s pojistkami Tyto vývodové skříňky poskytují vývody chráněné pojistkami (pojistkové patrony nejsou součástí dodávky). Tyto vývodní skříně se mohou montovat na horizontální a vertikální vedení do 160 A. Při instalaci proudové hodnoty 250 a 400 A kontaktujte Vašeho obchodního zástupce. Plastové vývodové skříňky Osazené držáky pojistek pro: b válcové pojistky NF A b nožové pojistky PN A Ocelové vývodové skříně pro díly typ ED Osazené držáky pojistek pro: b nožové pojistky A Ocelové vývodové skříně pro díly typ EH Osazené držáky pojistek a nebo pojistkovým odpojovačem pro: b nožové pojistky A Pevné vývodové skříňky pro díly typ EB Bezpečnost a obsluha Elektrické spojení se provádí nasunutím vývodové skříňky do zvláštního vývodového místa při vypnutém vedení (vysouvání vývodové skříňky se rovněž musí provádět při vypnutém vedení). Spoj je mechanicky dotažen pomocí šroubu s trhací maticí (60 Nm). Šroub je možné utahovat nebo povolovat pouze při otevřených dvířkách. Jsou-li dvířka otevřena, nejsou přístupné žádné části pod napětím. Stupeň krytí IP2X. Mechanické blokování zabraňuje riziku nesprávné montáže. Dvířka je možné otevřít pouze po odpojení zátěže (otočná ovládací páčka). Charakteristika vývodových skříní A b Barva: - bílá (RAL 9001) těleso b Materiál: pozinkovaný ocelový plech b Další vlastnosti: - kabely jsou vedeny ven zboku přes 2 hliníkové desky (otvory vyvrtá montážní organizace) - dvířka jsou připevněna pomocí 6 šroubů M6 a mohou být zcela odstraněna pro usnadnění kabeláže. Pevné vývodní jističové skříně Tyto vývodové skříně se používají k napájení spotřebičů nebo sekundárních vedení. Splňují montážní normy a předpisy pro napěťovou soustavu TNC nebo TNS: - vývodová skříňka je osazena montážní deskou pro Compact NS400/1000 A, 3 nebo 4 P: - pevný přístroj na montážní desce s předním přívodem - prodloužená ovládací páčka pro ovládání přes zavřené dveře Standardní vývodové skříně májí krytí IP 55. Pevné vývodní skříně s pojistkami Tyto vývodové skříně se používají pro napájení spotřebičů nebo sekundárních vedení. - splňují montážní normy a předpisy pro napěťovou soustavu TNC nebo TNS: - vývodová skříň je osazena pojistkovým odpojovačem na pojistkové patrony 630 A - T3 nebo 1000 A - T4 - standardní ovládací páka pro ovládání přes zavřené dveře Standardní vývodová skříň má krytí IP

28 Katalogová čísla a rozměry Číselné kódování v katalogu Složení katalogového čísla b Jedno písmeno označující druh dílů a materiál vodičů Druh materiálu Kód Prvky vedení, materiál pasů hliník A Dodatečné díly a držáky B b Dále dvě písmena označující typ dílu Typ Kód Kabelová skříň BC Pevná vývodová skříň CB Plochý nebo vertikální 3D díl CP Pevný ochranný kryt CR Dilatační díl DB Distribuční vedení pro výsuvné vývodové EH skříňky typ KH0 Distribuční vedení pro výsuvné vývodové ED skříňky typ KSB Distribuční vedení pro pevné vývodové EB skříňky typ KTB Napájecí jednotka pro suché transformátory EL Napájecí jednotka ER Napájecí rovné vedení ET Koncový kryt FA Pevná vývodová skříň HF Přechodový díl z vedení KH na KT HT Koleno vertikální LC Koleno ploché LP Odpojovač vedení SL Odpojovač vedení speciální RL Vertikální T díl TC Změna sledu fází u nulového vodiče TN Změna sledu fází u fáze L1 a L3 TP Kontaktní spojka YA Držáky a příchytky ZA Vertikální Z díl ZC Plochý Z díl ZP K T p p p p p p p p pp b Čtyři číslice označující jmenovitý proud vedení. Upozornění: Pro jmenovitý proud 800 A uveďte KTA0800. b Jedna číslice označující polaritu vedení Polarita PE vodič Zkratové Kód parametry (1) 3L + N + PE Standardní Standardní 4 3L + N + PE Standardní Zvýšené 6 (2) 3L + N + PER Posílený Standardní 5 3L + N + PER Posílený Zvýšené 7 (1) Další informace ohledně parametrů viz. str. 162 (2) Zvýšené zkratové parametry pouze u proudu 2500 a 3200 A b Proměnlivý počet alfanumerických znaků označuje specifické vlastnosti daného dílu. Viz. oddíl popisující příslušný díl. Průřezy vedení Jmenovitý proud (A) Počet spojovacích šroubů ve spojce Rozměry pasu (mm) 70 x x x x x 6 2 x (120 x 6) 2 x (160 x 6) 2 x (200 x 6) Výška vedení H (mm) Připojovací otvory (mm) Y

29 Katalogová čísla a rozměry Rovné díly vedení IP 55 Objednávání Vyplňte katalogové číslo nahrazením pppp jmenovitým proudem. Upozornění: b pro jmenovitý proud 800 A přidejte v katalogovém čísle nulu: KTA0800 b připojte rozměry vybraného dílu jako technickou poznámku Příklad: katalogové číslo napájecího dílu 800 A, 3L+N+PE, o délce 2450 mm je: KTA0800ET42C, L = 2450 Jmenovitý proud Napájecí rovné vedení Typ Délka L Kat. číslo (mm) 3L + N + PE 3L + N + PER pevná délka 4000 KTAppppET440 KTAppppET KTAppppET420 KTAppppET520 na míru KTAppppET41A KTAppppET51A KTAppppET42B KTAppppET52B KTAppppET42C KTAppppET52C KTAppppET43D KTAppppET53D KTAppppETppp Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. KTAppppETppp Distribuční rovné vedení typ ED pro výsuvné vývodní skříně typ KSB Typ Délka L Počet vývodních míst Kat. číslo (mm) 3L + N + PE 3L + N + PER pevná KTAppppED440 KTAppppED540 délka KTAppppED420 KTAppppED520 KTAppppEDp40 KTAppppEDp40 KTAppppEDp20 KTAppppEDp20 (1) Viz. Rozměry vedení v tabulce na další straně 27

30 Katalogová čísla a rozměry Rovné díly vedení IP 55 Distribuční rovné vedení typ EH pro výsuvné vývodní skříně typ KH Typ Pevná délka Délka "L" (mm) Počet vývodních míst Kat. číslo 3L + N + PE 3L + N + PER KTAppppEH420 KTAppppEH KTAppppEH440 KTAppppEH540 KTAppppEHp20 KTAppppEHppp Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. KTAppppEHp40 (1) Viz. Rozměry vedení v tabulce dole Rozměry vedení Jmenovitý proud (A) 800 (1) Hmotnost vedení 3L + N + PE (kg/m) 3L + N + PER Výška H (mm) Šířka W (mm) (1) Upozornění: pro jmenovitý proud 800A uveďte "KTA0800". 28

31 Katalogová čísla a rozměry Rovné díly vedení IP 55 Distribuční rovné vedení pro pevné vývodní skříně Typ Délka "L" Počet vývodových míst Kat. číslo (mm) 3L + N + PE 3L + N + PER pevná KTAppppEB440 KTAppppEB540 délka KTAppppEB420 KTAppppEB520 KTAppppEBp40 KTAppppEBp40 KTAppppEBp20 KTAppppEBp20 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. (1) Viz. Rozměry vedení v tabulce dole Rozměry vedení Jmenovitý proud (A) 800 (1) Hmotnost vedení 3L + N + PE (kg/m) 3L + N + PER Výška H (mm) Šířka W (mm) (1) Upozornění: pro jmenovitý proud 800 A uveďte "KTA0800". 29

32 Katalogová čísla a rozměry Další díly vedení IP 55 Objednávání Vyplňte katalogové číslo nahrazením pppp jmenovitým proudem. Upozornění: b pro jmenovitý proud 800 A přidejte v katalogovém čísle nulu: KTA0800 b připojte rozměry vybraného dílu jako technickou poznámku Příklad: katalogové číslo křížení nulového vodiče 1250 A, 3L+N+PE, o délce 1000 mm je: KTA1250TN410 Jmenovitý proud Rovný dilatační díl Typ Délka "L" Kat. číslo (mm) 3L + N + PE 3L + N + PER pevná délka 1000 KTAppppDB410 KTAppppDB510 KTAppppDBp10 KTAppppDBp10 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. (1) Viz. Rozměry vedení v tabulce na protější straně. Díl pro změnu umístění středního vodiče Typ Délka "L" Kat. číslo (mm) 3L + N + PE pevná délka 1000 KTAppppTN410 KTAppppTN410 KTAppppTN410 (1) Viz. Rozměry vedení v tabulce na protější straně. Díl pro změnu umístění fáze L1 a L3 Typ Délka "L" Kat. číslo (mm) 3L + N + PE pevná délka 1000 KTAppppTP410 KTAppppTP410 KTAppppTP410 (1) Viz. Rozměry vedení v tabulce na protější straně. 30

33 Katalogová čísla a rozměry Další díly vedení IP 55 Přídavné spojovací bloky Typ Kat. číslo 3L + N + PE 3L + N + PER Spojovací blok KTAppppYA4 KTAppppYA4 KTAppppYA4 KTAppppYA4 (1) Viz. Rozměry vedení v tabulce dole. Koncové kryty Typ Jmenovitý proud vedení (A) Výška vedení H (mm) Kat. číslo Koncový kryt KTB0074FA KTB0104FA KTB0124FA KTB0164FA KTB0204FA KTB0244FA KTB0324FA KTB0404FA KTB0ppppFA KTB0ppppFA (1) Viz. Rozměry vedení v tabulce dole. Rozměry vedení Jmenovitý proud (A) 800 (1) Hmotnost vedení 3L + N + PE (kg/m) 3L + N + PER Výška H (mm) Šířka W (mm) (1) Upozornění: pro jmenovitý proud 800 A uveďte "KTA0800". 31

34 Katalogová čísla a rozměry Kolena pro změnu směru IP 55 Objednávání Vyplňte katalogové číslo nahrazením pppp jmenovitým proudem. Upozornění: b pro jmenovitý proud 800 A přidejte v katalogovém čísle nulu: KTA0800 b připojte rozměry vybraného dílu jako technickou poznámku Plochá kolena Příklad: katalogové číslo plochého kolena 2000 A, N1, 3L+N+PE, rozměry A = 300 mm a B = 650 mm je: KTA2000LP4B1, A = 300, B = 650. Jmenovitý proud Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER pevná délka N1 KTAppppLP4A1 KTAppppLP5A1 N2 KTAppppLP4A2 KTAppppLP5A2 na míru N1 KTAppppLP4B1 KTAppppLP5B1 N2 KTAppppLP4B2 KTAppppLP5B2 KTAppppLPppp KTAppppLPpp1 (1) Viz Rozměry vedení v tabulce na straně 35. KTAppppLPpp2 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. Plochá kolena s úhlem ramen na míru Rozměry Typ Jmenovitý Rozměry (mm) proud (A) A B pevná délka všechny velikosti na míru (2) všechny velikosti (2) Na míru je možné zhotovit pouze jedno rameno. Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER s úhlem N1 KTAppppLP4C1 KTAppppLP5C1 na zakázku N2 KTAppppLP4C2 KTAppppLP5C2 KTAppppLPpCp KTAppppLPpC1 (1) Viz. Rozměry vedení v tabulce na straně 35. Rozměry Typ Jmenovitý Rozměry (mm) proud (A) A B W na míru všechny velikosti KTAppppLPpC2 32

35 Katalogová čísla a rozměry Díly pro změnu směru IP 55 Vertikální kolena Typ Kat. číslo 3L + N + PE 3L + N + PER pevná délka KTAppppLC4A KTAppppLC5A na míru KTAppppLC4B KTAppppLC5B KTAppppLCpp Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. Odbočení vedení T díl Rozměry Typ Jmenovitý proud (A) Rozměry (mm) A B pevná délka 800 (2) na míru (3) 800 (2) (1) Viz. Rozměry vedení v tabulce na straně 35. (2) Pro jmenovitý proud 800 A uveďte "KTA0800". (3) Na míru lze zhotovit pouze jedno rameno. Typ Kat. číslo 3L + N + PE 3L + N + PER pevná délka KTAppppTC4 KTAppppTC5 KTAppppTCp KTAppppTCp (1) Viz. Rozměry vedení v tabulce na straně 35. Rozměry Typ Jmenovitý proud (A) Rozměry (mm) A B C pevná délka 800 (2) (2) Pro jmenovitý proud 800 A uveďte "KTA0800". 33

36 Katalogová čísla a rozměry Díly pro změnu směru IP 55 Objednávání Vyplňte katalogové číslo nahrazením pppp jmenovitým proudem. Upozornění: b pro jmenovitý proud 800 A přidejte v katalogovém čísle nulu: KTA0800 b připojte rozměry vybraného dílu jako technickou poznámku Příklad: katalogové číslo vertikálního Z dílu 1600 A, N2, 3L+N+PE, rozměry A = 300 mm, B = 450 mm, C = 300 mm je: KTA1600ZC42, A = 300, B = 450, C = 300. Ploché díly tvaru Z Jmenovitý proud Typ Kat. číslo 3L + N + PE 3L + N + PER na míru KTAppppZP4 KTAppppZP5 KTAppppZPp KTAppppZPp Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. (1) Viz. Rozměry vedení v tabulce na protější straně. Rozměry Jmenovitý proud (A) Rozměry (mm) A B C všechny velikosti Vertikální díly tvaru Z Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER na míru N1 KTAppppZC41 KTAppppZC51 N2 KTAppppZC42 KTAppppZC52 KTAppppZCpp KTAppppZCp1 KTAppppZCp2 34 (1) Viz. Rozměry vedení v tabulce na protější straně. Rozměry Jmenovitý Rozměry (mm) proud (A) A B C 800 (2) (2) Pro jmenovitý proud 800 A uveďte "KTA0800".

37 Katalogová čísla a rozměry Díly pro změnu směru IP 55 Vertikální/ ploché 3D díly Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER na míru N1 KTAppppCP41 KTAppppCP51 N2 KTAppppCP42 KTAppppCP52 N3 KTAppppCP43 KTAppppCP53 a KTAppppCPp2 KTAppppCPp1 N4 KTAppppCP44 KTAppppCP54 KTAppppCPp1 KTAppppCPp4 KTAppppCPp3 KTAppppCPp2 KTAppppCPp3 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí Rozměry vedení 800 A uveďte "KTA0800". Rozměry Jmenovitý Rozměry (mm) proud (A) A B C 800 (2) a KTAppppCPp4 (1) Viz. Rozměry vedení v tabulce dole. (2) Pro jmenovitý proud Jmenovitý proud (A) 800 (1) Hmotnost vedení 3L + N + PE (kg/m) 3L + N + PER Výška H (mm) Šířka W (mm) (1) Upozornění: pro jmenovitý proud 800A uveďte "KTA0800". 35

38 Katalogová čísla a rozměry Napájecí díly pro rozváděče a transformátory IP 55 Objednávání Vyplňte katalogové číslo nahrazením pppp jmenovitým proudem. Upozornění: b pro jmenovitý proud 800 A přidejte v katalogovém čísle nulu: KTA0800 b připojte rozměry vybraného dílu jako technickou poznámku Příklad: katalogové číslo koncové napájecí jednotky 1250 A zhotovené na míru, N2, 3L + N + PE, dlouhé 235 mm a se vzdáleností středů J, K a M = 170 mm je: KTA1250ER42, A = 235, J = 170, K = 170 a M = 170. Jmenovitý proud Univerzální napájecí díly Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER Pevné rozměry N1 KTAppppER41 KTAppppER51 na míru N2 KTAppppER42 KTAppppER52 KTAppppERp1, KTAppppERp2 KTAppppERp1 KTAppppERp2 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. (1) Viz. Rozměry vedení v tabulce na protější straně. (2) Průměr díry pro kabelová oka na přípojnici PE = 14 Tabulka rozměrů Jmenovitý proud (A) Střední vodič Rozměry (mm) A J, K, M Y 800 (3) 1250 N N N N N N (3) Pro jmenovitý proud 800 A uveďte "KTA0800". Rozměry připojovacích praporců Jmenovitý proud (A) Rozměry připojovacích pasů a jejich děrování (mm). Tloušťka pasů: 6 mm. 36

39 Katalogová čísla a rozměry Napájecí jednotky pro rozváděče a transformátory IP 55 Napájecí díly s plochým kolenem Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER na míru N3 KTAppppER43 KTAppppER53 N4 KTAppppER44 KTAppppER54 KTAppppERp3 KTAppppERp4 KTAppppERp3 (1) Viz. Rozměry vedení v tabulce dole. (2) Průměr díry pro kabelová oka na přípojnici PE = 14mm KTAppppERp4 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. Tabulka rozměrů Jmenovitý proud (A) Střední vodič Rozměry (mm) A B J, K, M Y 800 (3) 1250 N3, N N3, N N3, N (3) Pro jmenovitý proud 800 A uveďte "KTA0800". Výkres otvoru pro napájecí díl montovaný přímo na střechu zařízení Tabulka rozměrů Jmenovitý Rozměry (mm) proud (A) Y U V K / 2 + J + 80 K / 2 + M K / 2 + J + 80 K / 2 + M K / 2 + J + 80 K / 2 + M + 80 Rozměry vedení Jmenovitý proud (A) 800 (1) Hmotnost vedení 3L + N + PE (kg/m) 3L + N + PER Výška H (mm) Šířka W (mm) (1) Upozornění: pro jmenovitý proud 800 A uveďte "KTA0800". 37

40 Katalogová čísla a rozměry Napájecí jednotky pro rozváděče a transformátory IP 55 Napájecí díly s vertikálním kolenem Typ Poloha středního vodiče Kat. číslo 3L + N + PE 3L + N + PER na míru N5 KTAppppER45 KTAppppER55 N6 KTAppppER46 KTAppppER56 KTAppppERp5 KTAppppERp6 KTAppppERp5 KTAppppERp6 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. (1) Viz. Rozměry vedení v tabulce na protější straně. (2) Průměr díry pro kabelová oka na přípojnici PE = 14mm Tabulka rozměrů Jmenovitý proud (A) Střední vodič Rozměry (mm) A B J, K, M Y 800 (3) N5, N N5, N N5, N N5, N N5, N N5, N N5, N N5, N (3) Pro jmenovitý proud 800 A uveďte "KTA0800". Výkres otvoru pro napájecí díl montovaný přímo na střechu zařízení Tabulka rozměrů Jmenovitý Rozměry (mm) proud (A) Y U V K / 2 + J + 80 K / 2 + M K / 2 + J + 80 K / 2 + M K / 2 + J + 80 K / 2 + M + 80 Rozměry vedení Jmenovitý proud (A) Rozměry připojovacích pasů a jejich děrování (mm). Tloušťka pasů: 6 mm. 38

41 Katalogová čísla a rozměry Napájecí jednotky pro rozváděče a transformátory IP 55 Napájecí díly s plochými pasy Typ Kat. číslo 3L + N + PE 3L + N + PER na míru KTAppppER47 KTAppppER57 Rozměry a děrování pasů jsou v tabulce na str. 38 dole. KTAppppERp7 KTAppppERp7 Pozn.1: Pro objednání verze 3L + N + PE se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 4 číslicí 6. Pozor platí pouze pro proud 2500 a 3200 A. Pozn.2: Pro objednání verze 3L + N + PER (zesílený PE vodič) a zároveň se zvýšenou zkratovou odolností nahraďte v katalogovém číslu na pozici 10 číslici 5 číslicí 7. (1) Viz. Rozměry vedení v tabulce dole. Tabulka rozměrů Jmenovitý Rozměry (mm) proud (A) A P - Q S - R nebo R - S Q, R, S min. Y 800 (2) (2) Pro jmenovitý proud 800 A uveďte "KTA0800". Výkres otvoru pro napájecí díl montovaný přímo na střechu zařízení Tabulka rozměrů Jmenovitý Rozměry (mm) proud (A) Y U V 800 (1) pokud S > R, V = S U = P + 80 pokud R > S, V = R (1) Pro jmenovitý proud 800 A uveďte "KTA0800". Rozměry vedení Jmenovitý proud (A) 800 (1) Hmotnost vedení 3L + N + PE (kg/m) 3L + N + PER Výška H (mm) Šířka W (mm) (1) Upozornění: pro jmenovitý proud 800 A uveďte "KTA0800". 39
