INSTALACE MULTIFUNKČNÍHO STROJE bizhub 215

Transkript

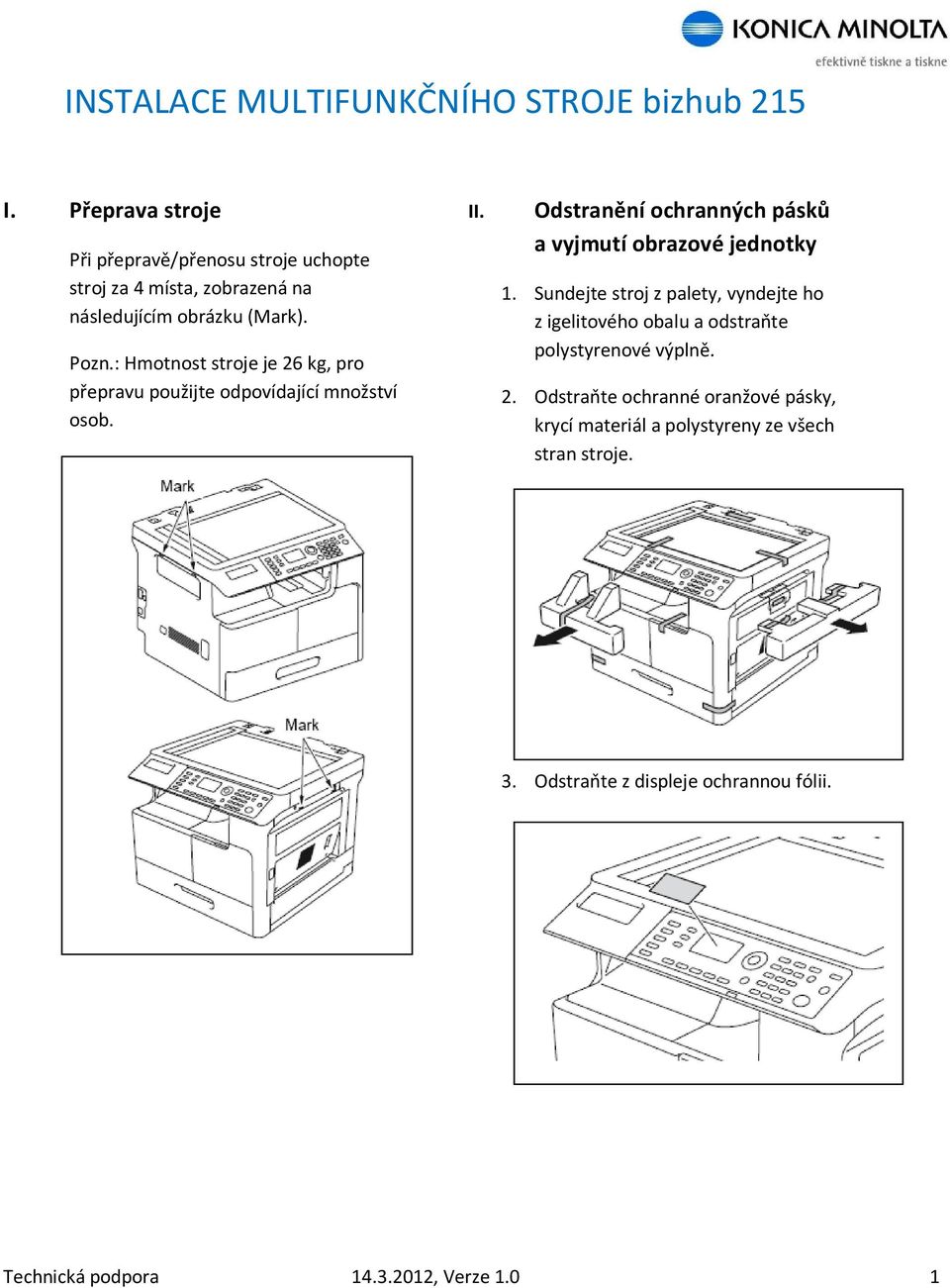

1 I. Přeprava stroje Při přepravě/přenosu stroje uchopte stroj za 4 místa, zobrazená na následujícím obrázku (Mark). Hmotnost stroje je 26 kg, pro přepravu použijte odpovídající množství osob. II. Odstranění ochranných pásků a vyjmutí obrazové jednotky 1. Sundejte stroj z palety, vyndejte ho z igelitového obalu a odstraňte polystyrenové výplně. 2. Odstraňte ochranné oranžové pásky, krycí materiál a polystyreny ze všech stran stroje. 3. Odstraňte z displeje ochrannou fólii. Technická podpora , Verze 1.0 1

2 4. Otevřete pravé a přední dveře. 5. Odšroubujte krytku, zobrazenou na obrázku a odpojte kabel z konektoru. 6. Odšroubujte 2 šrouby, označené na obrázku, a vytáhněte obrazovou jednotku. - Nedotýkejte se povrchu fotoválce. - Ochraňte fotoválec zakrytím proti přímému slunečnímu světlu a poškození. 7. Zavřete přední dveře. 8. Odstraňte ochranné pásky se šňůrkami z pravých dveří. Technická podpora , Verze 1.0 2

3 9. Zatlačte na osy ve směru, označeným šipkami a odstraňte aretace se šňůrkami u přenosového válečku. 11. Vysuňte zásobník papíru a vyjměte developer a tlumící materiál. Celá část přenosového válečku je na pružinách, po odstranění aretací se pružiny napruží. - Nedotýkejte se povrchu černého přenosového válečku. 12. Zasuňte zpět zásobník papíru. 10. Zavřete pravé dveře. Technická podpora , Verze 1.0 3

4 III. Nasypání developeru 1. Stiskněte zarážky (Tabs) konektoru a zatlačte konektor do prostoru vývojnice - tj. vyndejte celý konektor. 2. Vyšroubujte 5 šroubů (2 na jedné straně, 3 na druhé straně), na následujícím obrázku zakroužkované červeně), které drží jednotku fotoválce (PC drum unit) a poté oddělejte jednotku fotoválce lehkým otevřením spodní části jednotky fotoválce (šrafovaná oblast). Nešroubujte žádný jiný šroubek, kromě označených! - Neotevírejte příliš spodní část, aby nedošlo k poškození dílů - Nedotýkejte se povrchu fotoválce - Ochraňte fotoválec zakrytím proti přímému slunečnímu světlu a poškození. 3. Odšroubujte 3 šrouby a sundejte kryt vývojnice. 4. Připravte si sáček s developerem a ustřihněte jeden roh hliníkového sáčku. - Dbejte na to, aby nedošlo k vysypání developeru. Technická podpora , Verze 1.0 4

5 5. Nasypte developer do vývojnice. Během sypání otáčejte kolečkem ve směru, uvedeném na obrázku. - Otáčejte kolečkem (magnetickým válcem) pouze ve směru normálního otáčení, nikdy v opačném směru. - Ujistěte se, že se developer omylem nenasypal do prostoru Collaru. Nejdříve našroubujte tento šroubek 7. Připevněte jednotku fotoválce k vývojnici - 5 šroubů (2 na jedné straně, 3 na druhé straně). Nejdříve přední část, poté zadní. Jako první našroubujte 2 šroubky, označený na obrázku, ale nedotahujte je. Až po přichycení ostatních šroubků je dotáhněte. 6. Nainstalujte kryt vývojnice zpět na vývojnici (3 šrouby), ujistěte se, že jsou správně zaháknuty zobáčky na krytu do výřezů na těle vývojnice. Jako první našroubujte šroubek, označený na obrázku, ale nedotahujte ho. Až po přichycení ostatních 2 šroubků ho dotáhněte. Zasuňte do plastu vývojnice konektor, který jste vyndali v kroku 1. - Neotevírejte příliš spodní část, mohlo by dojít k vysypání developeru. - Vyčistěte uložení šroubů před instalací - Nedotýkejte se povrchu fotoválce, dbejte, aby se nepoškrábal. - Nenaklánějte vývojnici ani obrazovou jednotku, pokud je ve vývojnici nasypaný developer. Technická podpora , Verze 1.0 5

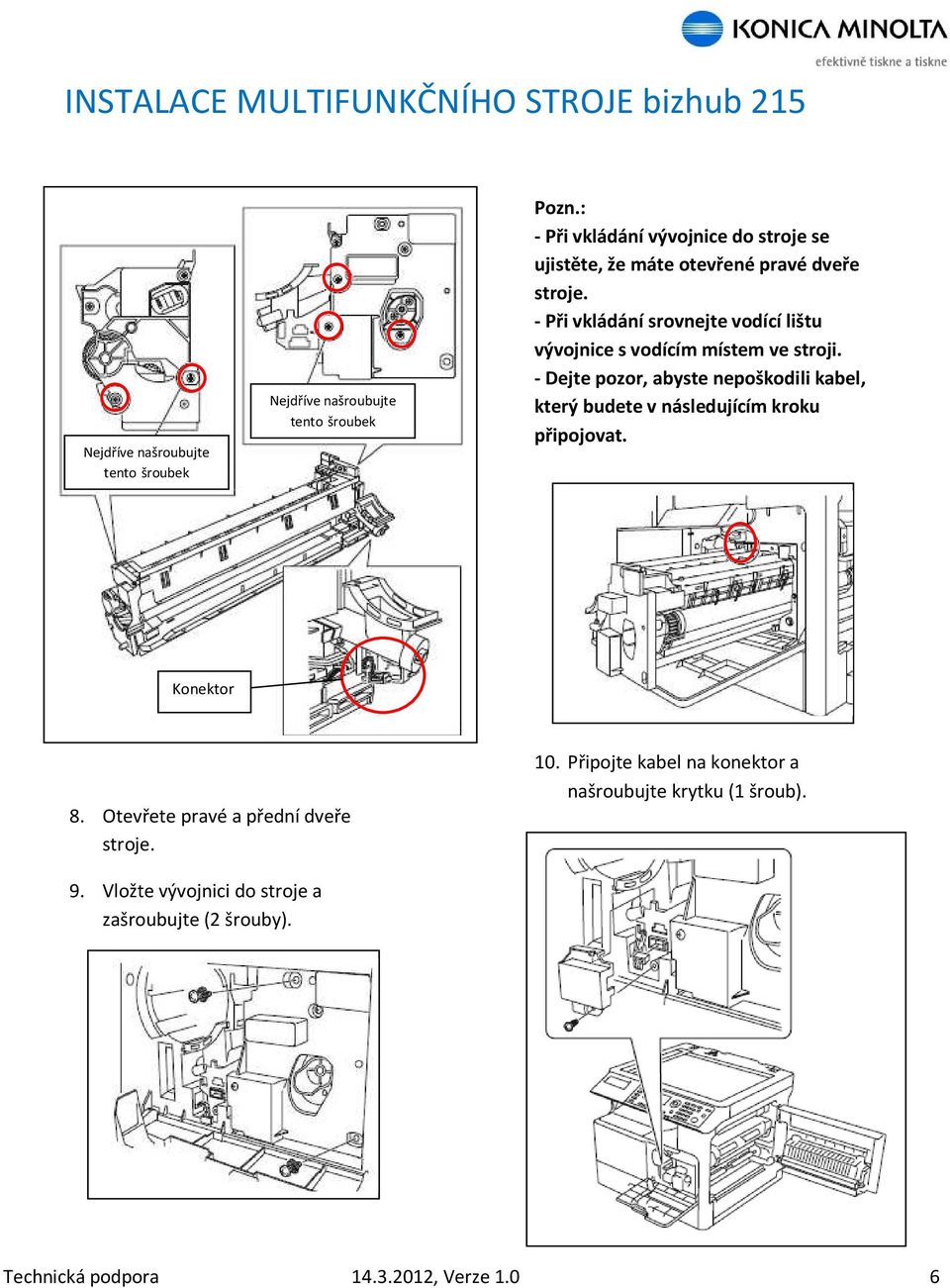

6 Nejdříve našroubujte tento šroubek Nejdříve našroubujte tento šroubek - Při vkládání vývojnice do stroje se ujistěte, že máte otevřené pravé dveře stroje. - Při vkládání srovnejte vodící lištu vývojnice s vodícím místem ve stroji. - Dejte pozor, abyste nepoškodili kabel, který budete v následujícím kroku připojovat. Konektor 8. Otevřete pravé a přední dveře stroje. 10. Připojte kabel na konektor a našroubujte krytku (1 šroub). 9. Vložte vývojnici do stroje a zašroubujte (2 šrouby). Technická podpora , Verze 1.0 6

7 11. Zavřete pravé a přední dveře 12. Připojte napájecí kabel ke stroji a do zásuvky. V. Instalace krytu originálu OC Vybalte kryt originálu z krabice 2. Na stroj nainstalujte kryt originálu IV. Nalepení štítku na ovládací panel a štítek s varováním 1. Na panel stroje nalepte českou polepku. 2. Otevřete pravé dveře 3. Na fixační jednotku nalepte žlutý štítek s varováním vysoké teploty 4. Zavřete pravé dveře Technická podpora , Verze 1.0 7

8 VI. Nastavení TCR 1. Zapněte vypínač stroje (na levé straně stroje). Konektory je možné připojit/odpojit pouze v případě, že je stroj vypnutý a odpojený od zdroje elektrické energie! 2. Počkejte, až se stroj zahřeje (cca 30 sek.) Vstupte do servisního režimu pomocí stisku tlačítek (postupně): [Nástroje], [Stop], [0], [0], [Stop], [0], [1]. 3. Na displeji se objeví servisní režim. 4. Pomocí tlačítek a vedle displeje vyberte menu FUNCTION. 5. Stiskněte [OK]. 6. Pomocí tlačítek a vedle displeje vyberte menu TCR AUTO ADJUST. 7. Stiskněte [OK] a proveďte nastavení ATDC. Za cca 2 min. se zobrazí následující hlášení: TCR AUTO ADJUST TCR GAIN: ### kde ### je číslo 8. Vypněte stroj hlavním vypínačem. Pokud se na stroji objeví chybové hlášení C2557 nebo C2558, prověřte, jestli máte korektně připojený konektor, který se odpojuje při vyndávání vývojnice. VII. Instalace toneru - Toner není standardní součástí stroje. Musí být objednán zvlášť. 1. Před použitím toneru důkladně protřepejte tonerovou láhev. 2. Otevřete přední dveře. 3. Vložte tonerovou láhev do cca poloviny dráhy s nálepkou (Tape) na horní straně tonerové láhve a poté pomalu oddělejte nálepku z tonerové láhve. 4. Srovnejte tonerovou láhev šipkou ke značce a zasuňte láhev až na konec dráhy tonerové láhve. Technická podpora , Verze 1.0 8

9 5. Prověřte, že je vložena tonerová láhev po celé délce a poté otočte tonerovou láhev ve směru šipky a uzamkněte ji. VIII. Nastavení češtiny Čeština je součástí stroje. Je třeba ji pouze v servisním režimu zapnout. 1. Zapněte vypínač stroje (na levé straně stroje). 2. Počkejte, až se stroj zahřeje (cca 30 sek.). Vstupte do servisního režimu pomocí stisku tlačítek (postupně): [Nástroje], [Stop], [0], [0], [Stop], [0], [1]. 6. Zavřete přední dveře. 3. Na displeji se objeví servisní režim. 4. Na menu SERVICE S CHIOCE stiskněte tlačítko [OK]. 5. Pomocí tlačítek a vedle displeje vyberte menu LANGUAGE GROUP. 6. Stiskněte [OK]. 7. Pomocí tlačítek a vedle displeje vyberte menu TYPE Stiskněte [OK]. 9. Vypněte stroj hlavním vypínačem. 10. Počkejte cca 10 sek. a zapněte stroj hlavním vypínačem. 11. Stiskněte [Nástroje]. 12. Pomocí tlačítek a vedle displeje vyberte menu MACHINE SETTING. 13. Stiskněte [OK]. Technická podpora , Verze 1.0 9

10 14. Pomocí tlačítek a vedle displeje vyberte menu LANGUAGE. 15. Stiskněte [OK]. 16. Pomocí tlačítek a vedle displeje vyberte menu CZECH. 17. Stiskněte [OK]. 18. Stiskem žlutého tlačítka [Nulování] zobrazte základní obrazovku. Technická podpora , Verze

11 Zvládnutí těchto úkonů opravňuje k instalaci stroje bizhub 215. Informace k instalaci ovladačů naleznete na stránkách technické podpory na adrese odkaz Technická podpora. K získání potvrzení k instalaci stroje je potřeba správně odpovědět na instalační test. Při instalaci kopírovacího stroje bez platného potvrzení dochází ke ztrátě záruky viz. záruční list. Neopravňuje k instalaci příslušenství (síťová karta, podavač originálů, podavač papíru, jednotka oboustranného tisku, vícenásobný ruční podavač, faxový modul atd.) servisním zásahům a údržbě stroje, jako je např. výměna developeru nebo fotoválce. Technická podpora , Verze
